MODE D'EMPLOI Snipe Mobil Camp Selfsat

1. Informations générales

1-1. Introduction 1-2. Où l'installer? 1-3. Notice de sécurité

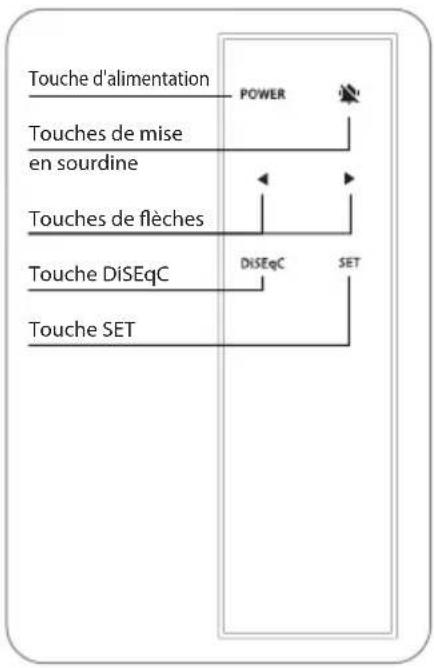

2-1. Ensemble de composants 2-2. Nom des pièces

4-1. Diagramme de la connexion 4-2. Protection améliorée du vol

3-1. 3-2. Couverture Ajustement d'inclinaison

5-1. 5-2. 5-3. 5-4. 5-5. Allumer / éteindre Recherche du satellite Réglage de DiSEqC Réinitialisation Mise a jour programme

5. Description fonctionnelle

6. Solutions aux problèmes

1. Informations générales

1-1. Introduction Ces instructions décrivent les fonctions et le fonctionnement du système de satellite antenne portable. Un fonctionnement correct et sûr du système ne peut être assuré qu'en suivant ces instructions. Votre antenne est un système d'antenne de télévision par satellite intelligent qui peut s'aligner automatiquement vers un satellite préréglé, tant que le système est situé dans l'empreinte du satellite sélectionné. Pour le fonctionnement général, s'il vous plaît assurer vous que le système a toujours une vue dégagée sur le ciel. Si le faisceau de signal du satellite est interrompu par des obstacles tels que des montagnes, des bâtiments ou des arbres, l'appareil ne fonction- nera pas et aucun signal TV ne sera reçu. 1-2. Où l'installer? An de recevoir un signal provenant du Satellite, le produit doit être installé dans un espace à ciel ouvert en direction du satellite vers l’équateur . Assurez-vous qu'il n'y ait aucun obstacle susceptible de diminuer la qualité de réception du signal devant le produit, tels que des bâtiments ou des arbres .

Perte de signal / Aaiblissement dû à la pluie Le signal du satellite peut être emporairement perdu cause d'inhabituelles chutes de pluie. Une antenne alignée de façon optimale et un câble le plus court possible minimise le risque de ” évanouissement à la pluie". L'accumulation de neige sur l'antenne peut réduire la puissance du signal du satellite ; la neige doit être balayée dès que possible. La croissance du feuillage dans la ligne de visée de l'antenne vers le satellite peut entrîner une perte progessive d'image. Réception du signal de Mauvaise Qualité Mauvais!Mauvais! Réception du signal de Bonne Qualité Bon!Bon!FRANÇAIS - 3

1-3. Notice de sécurité Avant d'utiliser ce produit, veuillez lire attentivement ce manuel et suivre à la lettre toutes les instructions d'installation, de montage et d'orientation. Les instructions doivent être respectées an d'éviter tout problème technique. : N'ouvrez pas le cache de protection, toute tentative de réparation par une personne non qualiée peut être dangereuse et entraîner l'annulation de la garantie. Ne percez pas la protection en plastique de l'antenne qui la rend étanche et la protège de l'humidité. Manipulez l'antenne avec précaution car tout choc risque d'endommager l'électronique. Tout champ électrique ou magnétique situé près du d'antenne peut entraîner une mauvaise réception voire même couper complètement le signal. Ne peignez pas et n'ajoutez aucune substance sur le cache de protection de l'antenne, cela bloquera la réception du signal provenant du satellite. L'utilisation de prise non isolée entraînera une perte du niveau de signal. Faites attention lorsque vous connectez ou déconnectez le câble d'antenne. Si vous l'utilisez dans des conditions anormales ou si vous tirez dessus avec force, le produit ou le cable sera endommagé. Avant de déplacer le produit, coupez le courant et débranchez tous les câbles connec- tées. Cela pourrait endommager le produit, vous pourriez tomber par-dessus la ligne de connexion et seriez blessé. Insatallez le produit dans un emplacement approprié (sur un terrain plat ou une surface plane où le produit peut être placée de manière able) en fonction de l'environnement d'installation. Sinon, cela pourrait endommager le produit ou causer un accident. Tout obstacle (bâtiments, arbres, etc…) bloquera la réception du signal provenant du satellite vers l'antenne. Pour obtenir des renseignements plus précis quant aux indications ci-dessus ou pour toute information, veuillez contacter votre détaillant ou le service après-vente.FRANÇAIS - 4

2-1. Ensemble de composants Les composants actuels peuvent diérer des images ci-dessus.

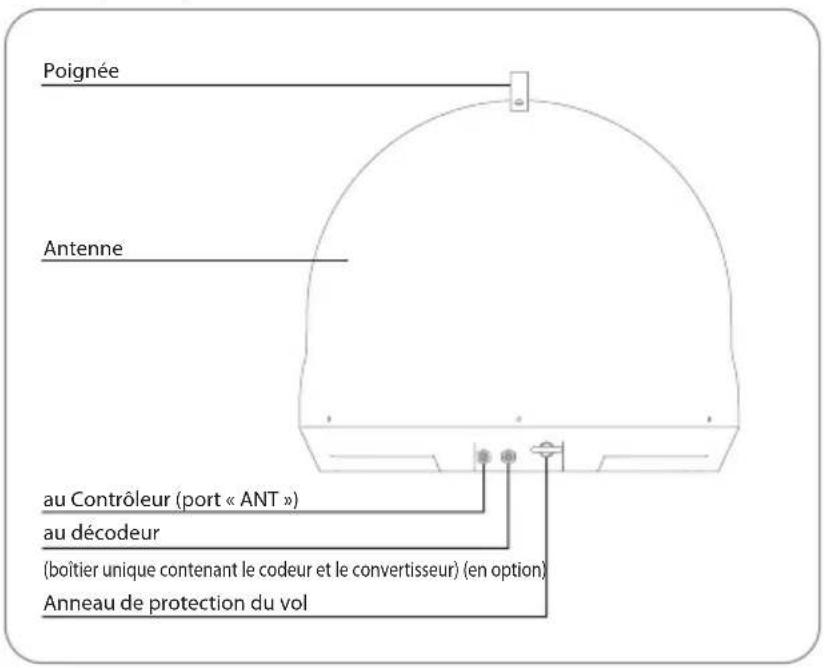

Unité principale Téelécommande RF Câble d'entrée d'alimentation (Adaptateur allume-cigare) Câble de signal - 10m (X2 pour les sorties jumelles optionnelles) Boulon (F/H 4x20 (4)) Manuel d'utilisation Contrôleur Contrôleur bras de xation, Couvercle du câble arrière Câble STB - 1mFRANÇAIS - 5 2-2. Noms des pièces Unité principale Télécommande RF PoignéeAntenneau Contrôleur (port « ANT »)au décodeur (boîtier unique contenant le codeur et le convertisseur) (en option)Anneau de protection du volTouche d'alimentationTouches de mise en sourdineTouches de èchesTouche DiSEqCTouche SET Contrôleur Couvercle du câble arrièreBoulon(F/H 4x20 (4))

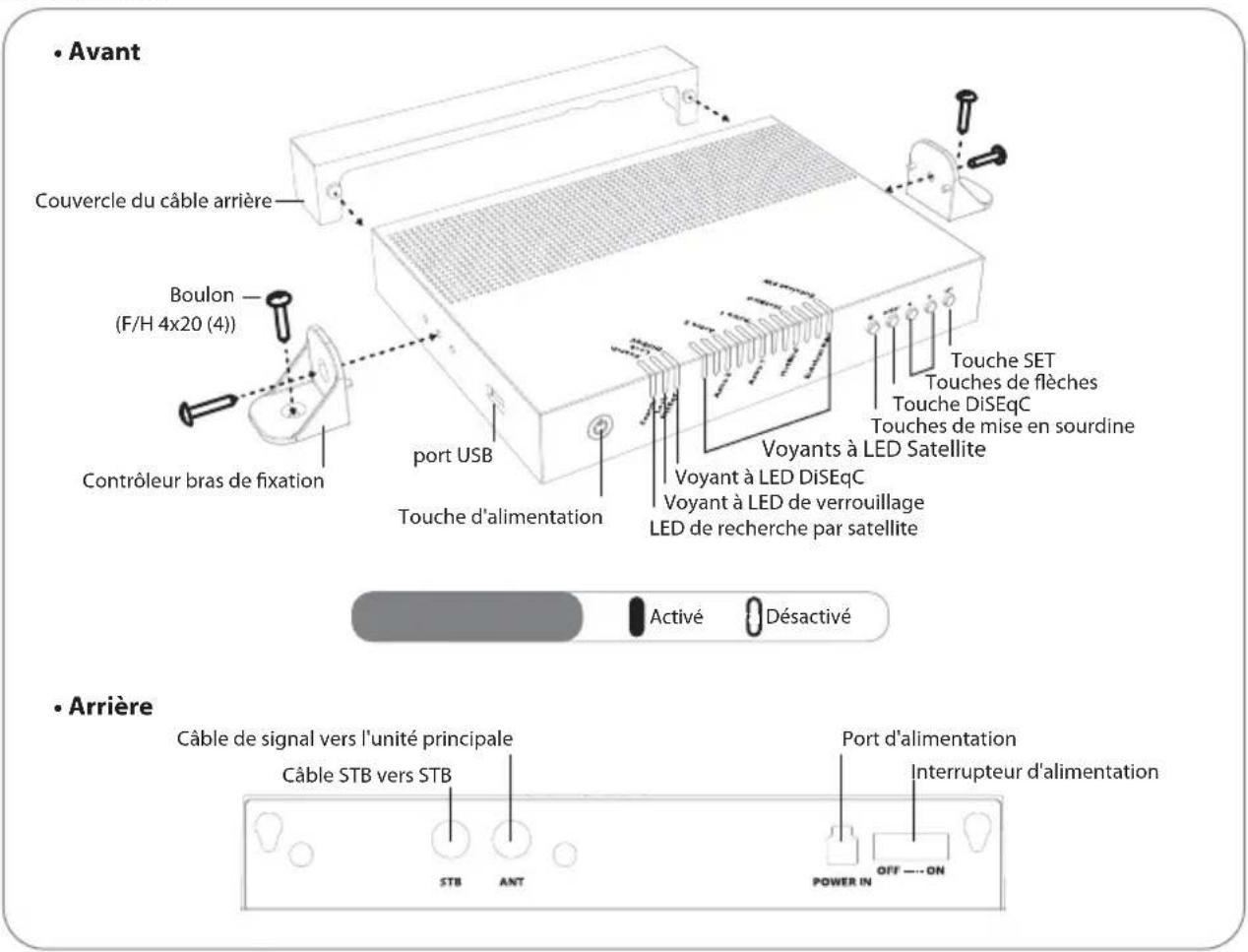

  • Arrière ActivéVoyant à LEDTouche d'alimentationport USBContrôleur bras de xationLED de recherche par satelliteVoyant à LED de verrouillage Voyant à LED DiSEqC Voyants à LED Satellite Touches de mise en sourdineTouche DiSEqCTouches de èchesTouche SETDésactivéCâble STB vers STBCâble de signal vers l'unité principalePort d'alimentationInterrupteur d'alimentationFRANÇAIS - 6

3-1. Couverture Il peut y avoir des restrictions sur la réception de radiodiusion en fonction de la région et cible satellite. Il y a une diérence dans le meil.leur angle de biais pour le satellite cible selon la région. Angle d'inclinaison par défaut est -5 degrés.

En ajustant l'angle de biais pour correspondre au satellite cible, davantage de canaux peuvent être reçu Exemple : En cas de passage à Tours, France pour recevoir Eutelsat 5W à partir du réglage par défaut 3-2. Ajustement de l'inclinaison L’ajustement de l'inclinaison dans ce produit inclut le processus de retrait du boîtier. Comme il y aurait une limitation de garantie pour les produits dont le joint est endommagé. étiquette, veuillez contacter votre revendeur avant de poursuivre.

Vérifiez l'angle d'inclinaison du satellite cible (L'angle d'inclinaison à Tours en France est d'environ +7 degrés. Reportez-vous à la page 6) Démontez le couvercle et vérifiez l'angle du LNB (Le réglage par défaut est -5 degré) Desserrer légèrement les vis de fixation du LNB, ajuster le LNB à l’échelle, puis resserrer les vis Activez l’appareil et confirmez la réception d’Eutelsat 5W. (Il sera facile de vérifier le satellite qualité du signal sur décodeur en tournant le LNB petit à petit.) Remonter le couvercle Etape 1. Etape 2. Etape 3. Etape 4. Etape 5.FRANÇAIS - 8

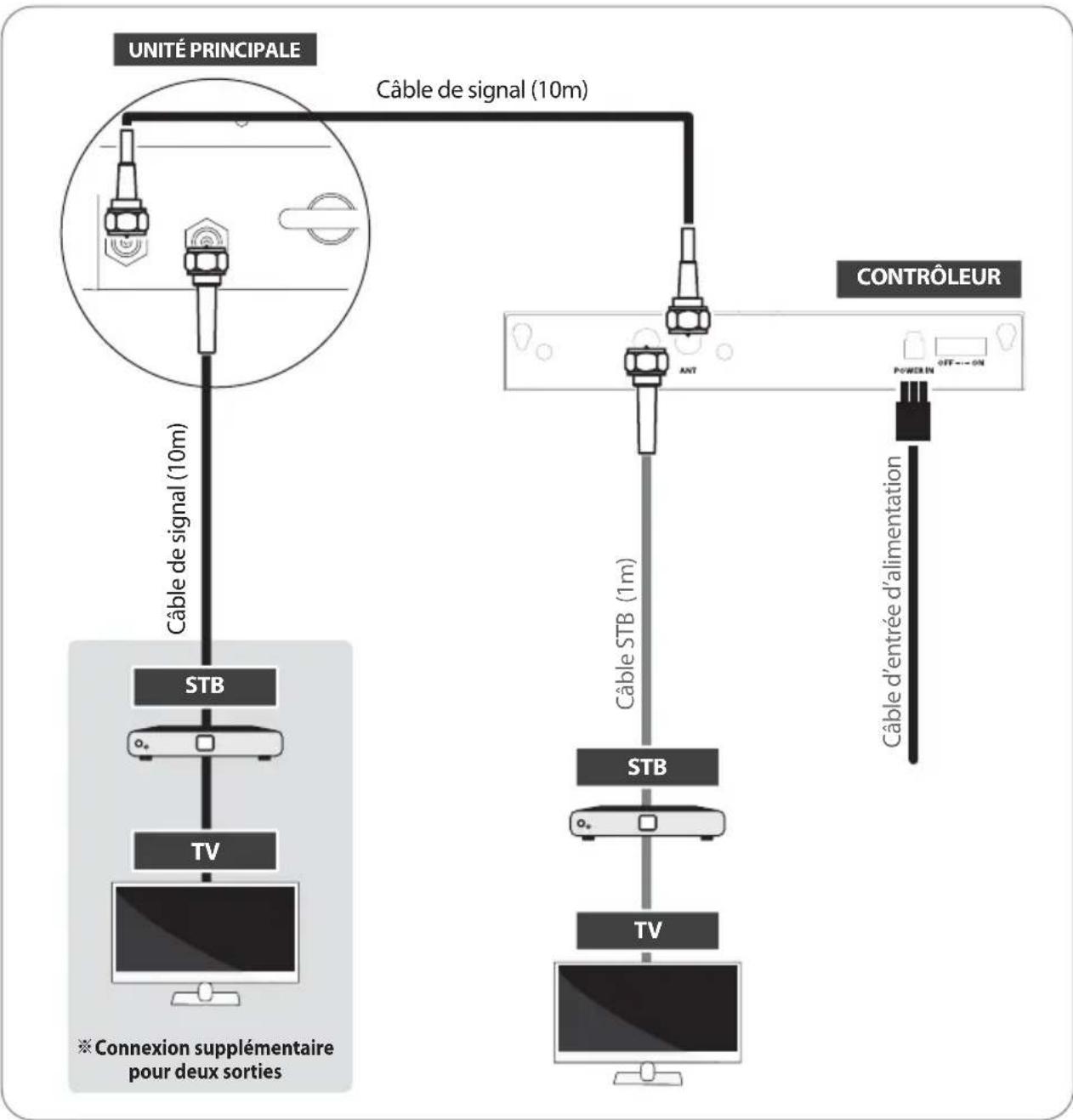

4-1. Diagramme de la connexion ※Connexion supplémentairepour deux sorties Il y de connexion unique câble de l'unité principale au contrôleur Utilisez le câble de signal pour connecter le contrôleur et le câble s'éloignant de l'unité principale Utilisez le câble STB (le câble le plus court) an de connecter le contrôleur et le STB Pour la recherche automatique de satellites, la première [Contoller] sortie doit être connectée au contrôleur. La deuxième [Receiver] sortie doit être connectée directement au deuxième STB Veuillez vérier pour utiliser le bon câble pour le travail Veuillez vous assurer que les câbles fournis sont utilisés et ne sont en aucun cas modies

CONTRÔLEUR Câble d’entrée d’alimentation Câble de signal (10m) UNITÉ PRINCIPALE Câble de signal (10m) Câble STB (1m) STB

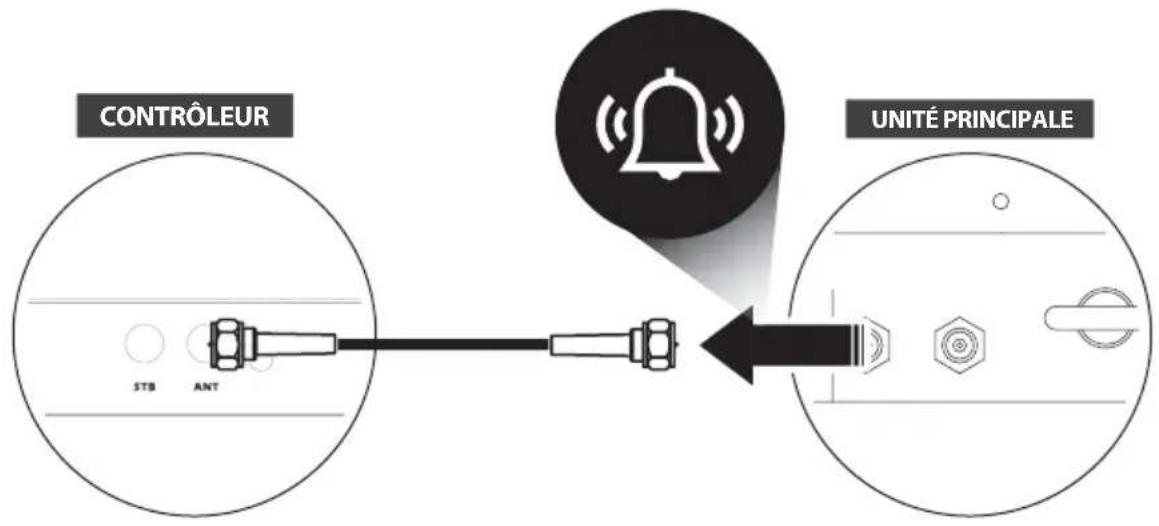

4-2. Protection améliorée du vol CONTRÔLEUR UNITÉ PRINCIPALE Système de verrouillage d'antenne visible (Anneau pouvant être lié avec une chaîne) Système d'alarme à antenne invisible (La sonnerie d'alarme est activée lorsque le câble est déconnecté entre l'antenne et le contrôleur)

Appuyer sur la touche Mute du contrôleur Appuyer sur la touche Mute de la télécommande Pour réactiver la fonction d'alarme, activez / désactivez l'interrupteur d'alimentation arrière du contrôleur Double surveillance du vol par verrouillage et système d’alarme Comment éteindre la sonnerie

5. Description fonctionnelle

5-2. Recherche du satellite

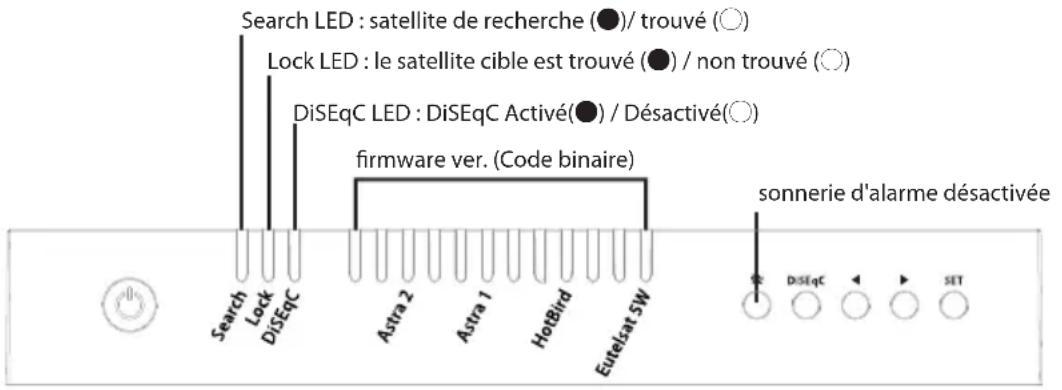

Lorsque le contrôleur est allumé, certains témoins lumineux à LED indiquent la version du micropro- gramme (il est fait par code binaire et pour un service ultérieur) Une fois que le produit est prêt à l'emploi, trois des témoins lumineux à LED de satellite s'allume sur le satellite par défaut Accédez au satellite cible à l'aide des touches de flèches et appuyez sur la touche SET pour confirmer. Pendant la recherche par satellite, la LED de Search clignote pour indiquer l'état de l'antenne LED de Lock solide lorsque le satellite cible est trouvé DiSEqC LED La valeur par défaut est OFF (le réglage par défaut pour DiSEqC est OFF Tous les voyants à LED de satellite clignotent par satellite et le système est affiché comme image ci-dessous

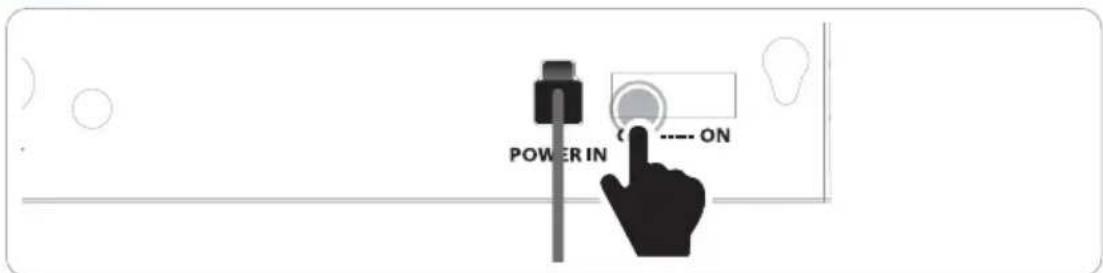

Allumer l’interrupteur arrière du contrôleur Appuyer sur le bouton d'alimentation pour allumer / éteindre Lorsque l’interrupteur est en marche, le fonctionnement peut être réglé par télécommande 5-1. Allumer / éteindre Search LED : satellite de recherche (●)/ trouvé (○) DiSEqC LED : DiSEqC Activé(●) / Désactivé(○) sonnerie d'alarme désactivée Lock LED : le satellite cible est trouvé (●) / non trouvé (○) rmware ver. (Code binaire)FRANÇAIS -11

Si la mise à niveau ou la réinitialisation d'usine est appliquée, toutes les données stockées seront supprimées. Attention Consultez les pré-satellites UNIT pour DiSEqC 1.1 lors de la configuration de l'utilisateur à STB

Vérifier que l'interrupteur d'alimentation arrière est éteint Appuyer et tenir ◀ la touche, et allumer l'interrupteur d'alimentation arrière Vérifier que toutes les LED satellites sont allumées Libérer ◀ la touche, puis tous les LED des satellites sont éteints La réinitialisation est terminée

LNB 1 LNB 2 LNB 3 LNB 4 ASTRA2 ASTRA1 HOTBIRD EUTELSAT 5W NO LNB Satellite 5-3. Réglage de DiSEqC 5-4. Réinitialisation a. Le réglage par défaut pour DiSEqC est désactivé, le témoin lumineux à LED DiSEqC est désactivé

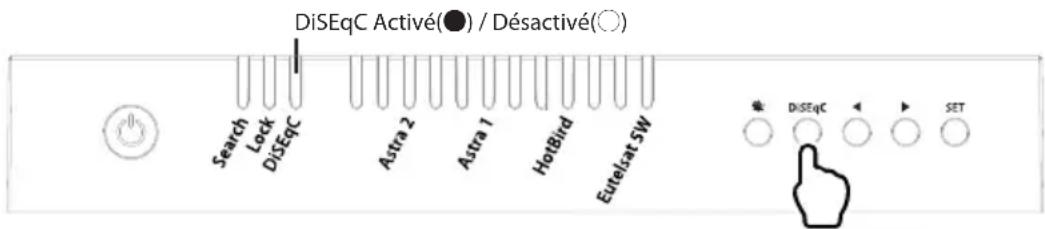

Pour activer / désactiver la fonction, le bouton DiSEqC pour que DiSEqC puisse être exécutée après l'avoir appuyé pendant 2 secondes (voir aussi changements d'état du témoin lumineux à LED DiSEqC entre ALLUMÉ et ÉTEINT (ON / OFF) Pour l'exploitation de DiSEqC, l'utilisateur doit attribuer la liste des satellites DiSEqC à STB est dans le même ordre que ci-dessus, la liste préétablie de UNIT DiSEqC Activé(●) / Désactivé(○)FRANÇAIS - 12 Contrôleur USB

5-5. Mise a jour programme Le chier du microprogramme doit être stocké dans le répertoire racine de USB. Utilisez uniquement le format FAT32 USB. Standard USB 2.0 doit etre utilisé pour la mise a niveau.

REMARQUE Transférez le programme de logiciel pour un dossier racine USB (non appartenant à un autre dossier) dans un USB vide

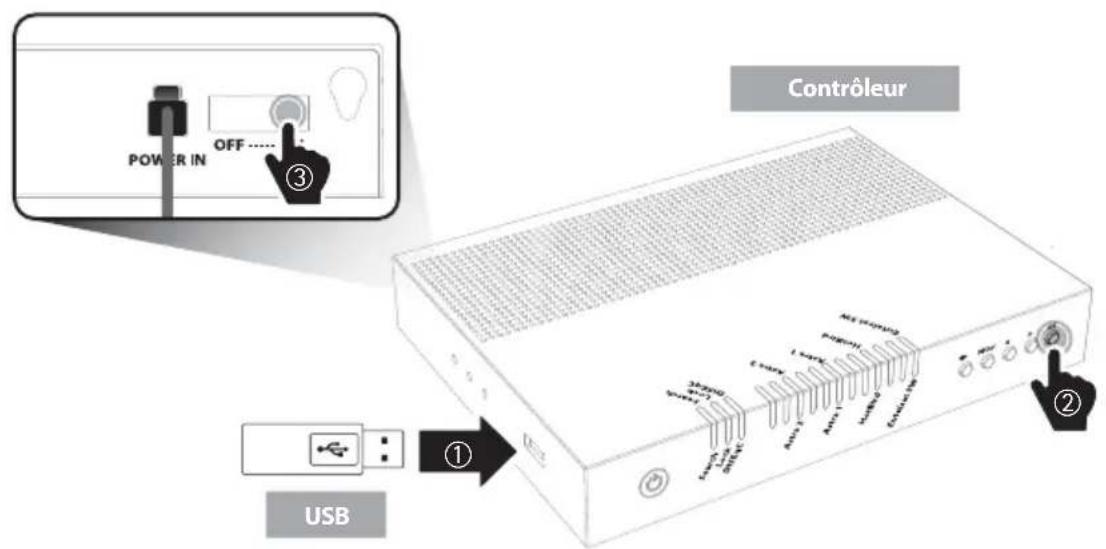

Assurez-vous que l'appareil est éteint et branchez la clé USB dans le port USB sur le côté du contrôleur Appuyez et maintenez la touche RÉGLAGE, puis également sur la touche ALIMENTATION Pendant le processus de mise à niveau, les témoins lumineux à LED de satellite sont allumés en séquence Une fois la mise à niveau terminée, le contrôleur commence à redémarrer

S'il vous plaît aller sur le site www.selfsat.com afin de télécharger le programme de mise à jour (logiciel) Dans le cas où un contrôleur ne reconnaît pas le lecteur USB, sortez le USB et le brancher dans un ordinateur. Cliquez droit sur le dossier USB, aller à « Propriétés » et vérifiez si le « Système de fichiers » est FAT32. Sinon, cliquez droit sur le dossier USB à nouveau, aller à « Format » et reconfigurez le système de fichiers a FAT32

6. Solutions aux problèmes

Il ya un certain nombre de problèmes communs qui peuvent aecter la qualité de réception du signal ou le fonctionnement de l’antenne. Les sections suivantes traitent de ces questions et les solutions possibles

Connexion entre l'alimentation et le contrôleur. Connexion entre le contrôleur et l'antenne. Assurez-vous que le port gauche de l'antenne doit être connecté au contrôleur. Vériez si le câble d'entrée d'alimentation n'a pas été endommagé. Vériez l’interrupteur d’alimentation arrière du contrôleur. Alarme sonore ii. iii. iv.

Eteignez l'interrupteur d'alimentation et vériez la connexion de l'antenne, puis allumez l'appareil.

A. Pas de réeaction lors de la mise en tension du contrôleur Vériez de nouveau que toutes les connections on été proprement faites.

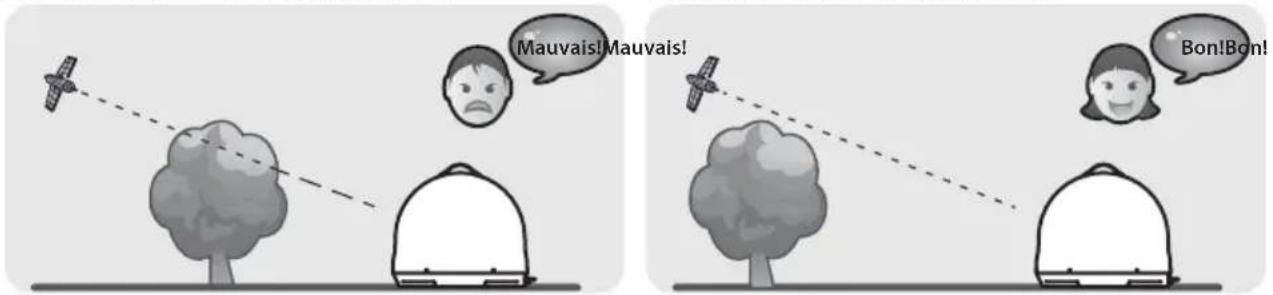

ii. iii. B. Défaut de rechercher le satellite sélectionné Les signaux des satellites peuvent être bloqués ou dégradés par les bâtiments, les arbres. Assurez-vous qu'il n'ya aucune obstruction dans la direction vers le sud. Sélectionnez un autre satellite à titre d'exemple Astra1, si elle ce verrous, puis sélectionnez votre satellite, à savoir, Astra1. Éteignez l'unité et rallumez-la, sélectionnez le satellite de choix.

C. Autres Si le système a été mal câblé, il ne fonctionnera pas correctement. Veuillez contacter régional vendeur(ou magasin) pour de l'assistance.FRANÇAIS - 14

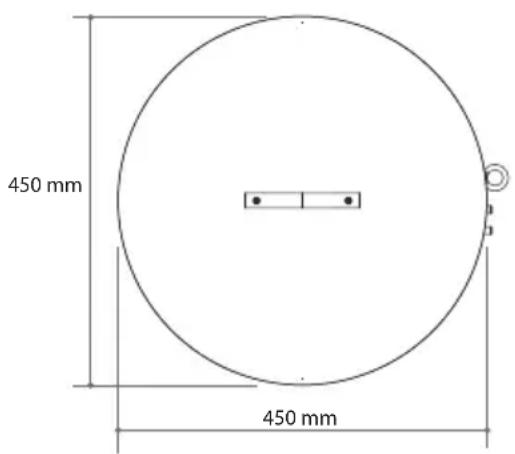

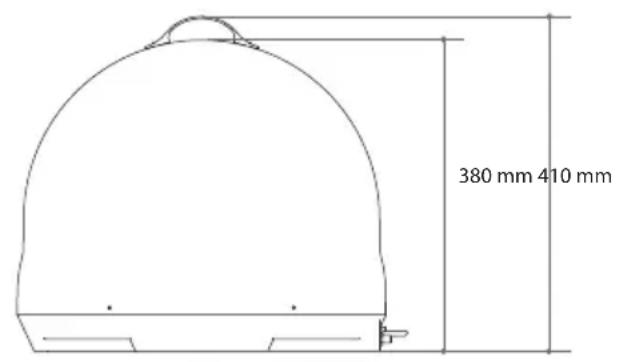

7-1. Dimensions 450 mm 450 mm 380 mm 410 mm Fréquence d'entrée Polarisation Gain de l'antenne Dimensions (DxH) / Poids Min EIRP Rayon d'angle (EL / AZ) Plage d'angle (Inclinaison) Satellite Switching System Temps de recherche du satellite Sortie LNB Frequence de sortie LNB L.O. frequence Energie requise Consommation d'énergie
