Snipe Platinum - Recepteur Selfsat - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Récepteur satellite avec antenne plate motorisée
Marque	Selfsat
Modèle	Snipe Platinum
Dimensions de l'antenne (L x P x H)	566 x 367 x 212 mm
Poids de l'antenne	11.6 kg
Télécommande (L x P x H)	140 x 50 x 18 mm
Poids de la télécommande	23 g
Alimentation	DC 12 V (via allume-cigare ou batterie)
Consommation électrique	30 W en mouvement
Fréquence d'entrée	10.7 ~ 12.75 GHz
Gain d'antenne	34.5 dBi @ 12.7 GHz
Polarisation	Horizontale / Verticale
Angle d'élévation	15° ~ 90°
Angle d'azimut	360°
Angle d'inclinaison	-40° ~ +40°
Système de commutation satellite	DiSEqC 1.1
Temps de recherche du satellite	180 secondes (moyenne)
Fréquence de sortie LNB	950 ~ 2,150 MHz
Fréquence de l'oscillateur local	9.75 / 10.6 GHz
Nombre de sorties LNB	1 ou 2 (optionnel)
Connectivité	Bluetooth 4.2, télécommande 2.4 GHz
Fonctions principales	Alignement automatique sur satellite préréglé, recherche de satellite, position HOME, mode veille, application mobile SAT CONNECT
Entretien et nettoyage	Aucun entretien régulier nécessaire ; éviter le lavage automatique et le nettoyeur haute pression
Sécurité	Installation uniquement sur toit solide ; respecter les lois et règlements ; couper l'alimentation du STB avant d'éteindre l'antenne
Pièces détachées et réparabilité	Pièces accessoires incluses : plaque de montage, boîtier PI, câbles, télécommande, support, clé ; réparation uniquement en centre agréé

FOIRE AUX QUESTIONS - Snipe Platinum Selfsat

Comment allumer et éteindre l'antenne Snipe Platinum ?

Pour allumer, appuyez sur le bouton POWER du boîtier PI ou de la télécommande. Pour éteindre, coupez d'abord l'alimentation du récepteur (STB), puis maintenez le bouton POWER enfoncé pendant plus de 3 secondes. L'antenne se replie d'abord en position HOME avant de s'éteindre.

Comment coupler la télécommande avec l'antenne ?

Sur la télécommande, appuyez sur le bouton SET. Lorsque la liste des antennes apparaît, utilisez les flèches pour sélectionner l'adresse MAC commençant par WP (pour un usage normal), puis appuyez sur SET pour confirmer.

Quels satellites sont préréglés dans l'antenne Snipe Platinum ?

Les satellites préréglés sont : Turksat, Astra 2, Astra 3, Astra 1, Hot Bird, Eutelsat 9, Astra 4, Thor, Eutelsat 5W, Hispasat, USER1 et USER2. L'ordre est utilisé pour le mode DiSEqC.

Que faire si la télécommande ne s'allume pas ?

Vérifiez que la pile est correctement insérée et qu'elle n'est pas usée. Essayez d'appuyer sur n'importe quelle touche sauf DiSEqC. Si nécessaire, remplacez les piles (type AAA).

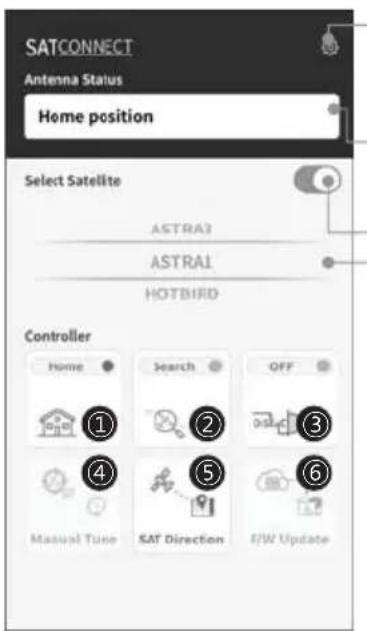

Comment mettre à jour le firmware de l'antenne ?

Téléchargez l'application SAT CONNECT depuis l'App Store. Associez l'antenne à l'application en sélectionnant l'adresse MAC commençant par WM (au lieu de WP). Dans l'application, choisissez F/W Update. Une fois la mise à jour terminée, dissociez l'adresse WM et reconnectez avec l'adresse WP.

L'antenne ne trouve pas le satellite sélectionné, que faire ?

Assurez-vous qu'il n'y a pas d'obstacles (arbres, bâtiments) dans la direction du satellite. Essayez de sélectionner un autre satellite comme Astra 3 pour vérifier la réception. Éteignez puis rallumez l'unité. Assurez-vous que le récepteur est allumé après que l'antenne a trouvé le satellite.

Comment utiliser le mode DiSEqC ?

Appuyez sur le bouton DiSEqC de la télécommande lorsque l'écran affiche « Searching » ou « Found SAT ». Le symbole [D] apparaît. Dans le récepteur, configurez les satellites dans le même ordre que la liste préréglée de l'antenne (Turksat = LNB1, etc.).

Puis-je installer l'antenne sur un camping-car ?

Oui, l'installation est prévue pour les véhicules comme les camping-cars. Utilisez le kit de montage fourni : plaque de montage, vis M6x15 et M4x20, silicone d'étanchéité. L'antenne nécessite un espace libre de 360° et une vue dégagée vers le ciel.

Comment déplacer manuellement l'antenne ?

Cette option est disponible uniquement après une recherche satellite réussie. Utilisez l'application SAT CONNECT pour accéder au contrôle manuel. Notez que cela ne garantit pas des performances optimales.

Que signifie le code d'erreur 'ELdn' ou 'COM' ?

Erreur ELdn : problème de mouvement en élévation. Erreur COM : problème de communication. Dans les deux cas, coupez l'alimentation du récepteur et du boîtier PI, débranchez tous les câbles, puis rebranchez-les. Si le problème persiste, contactez un revendeur agréé.

MODE D'EMPLOI Snipe Platinum Selfsat

NO	LNB	Satellite
1	LNB 1	Turksat
2	LNB 2	ASTRA2
3	LNB 3	ASTRA3
4	LNB 4	ASTRA1
5	LNB 5	Hot Bird
6	LNB 6	Eutelsat 9
7	LNB 7	ASTRA 4
8	LNB 8	Thor
9	LNB 9	Eutelsat 5W
10	LNB 10	Hispasat
11	LNB 11	USER1
12	LNB 12	USER2

F. Error message

W-E9:FC D

ASTRA 1

Error ELdn

NO	LNB	Satellit
1	LNB 1	Turksat
2	LNB 2	ASTRA2
3	LNB 3	ASTRA3
4	LNB 4	ASTRA1
5	LNB 5	Hot Bird
6	LNB 6	Eutelsat 9
7	LNB 7	ASTRA 4
8	LNB 8	Thor
9	LNB 9	Eutelsat 5W
10	LNB 10	Hispasat
11	LNB 11	USER1
12	LNB 12	USER2

F. Fehlermeldung

W-E9:FC D

ASTRA 1

Error ELdn

SELECT MAC

WM - E9 : FC : E4

PRESS SET

1-1. Introduction 2
1-2. Utilisation et fonctionnement 3
1-3. Notice de sécurité 3

2. Contenu

2-1. Accessoires Inclus 4
2-2. Nom des pieces 5

3. Instructions de fonctionnement

3-1.Diagramme de Connection 6
3-2.Description fonctionnelle 7
3-3. Référence rapide 13

1. Mise à jour programme 13
2. Solutions aux problèmes 14

6. Specifications

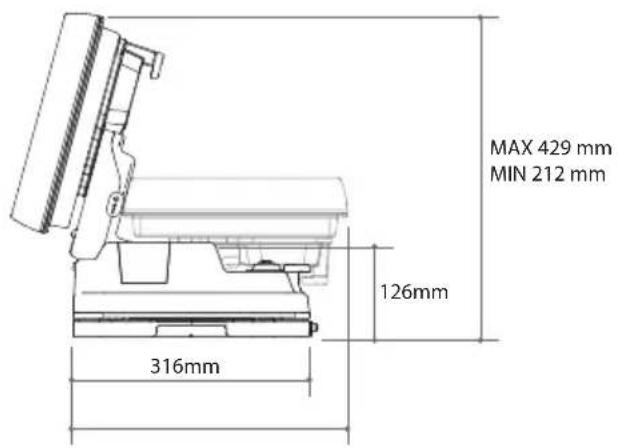

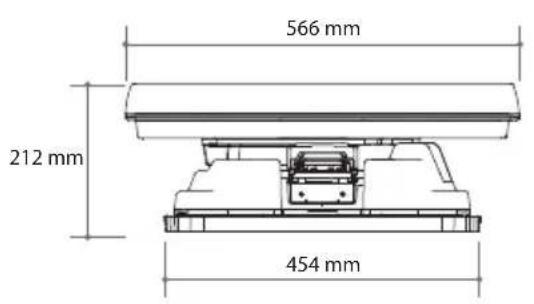

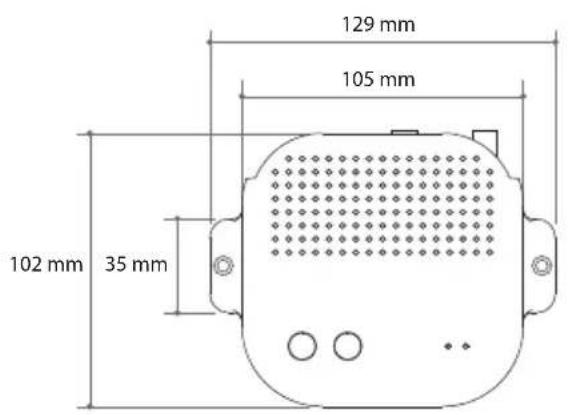

6-1. Dimension 15
6-2. Specifications 16

7. Caravane / Camping Installation

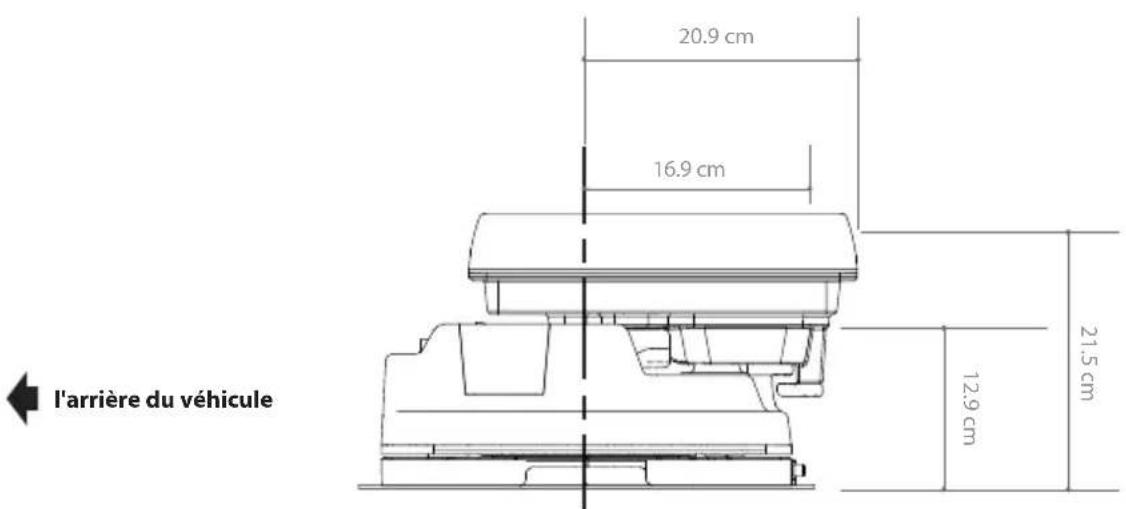

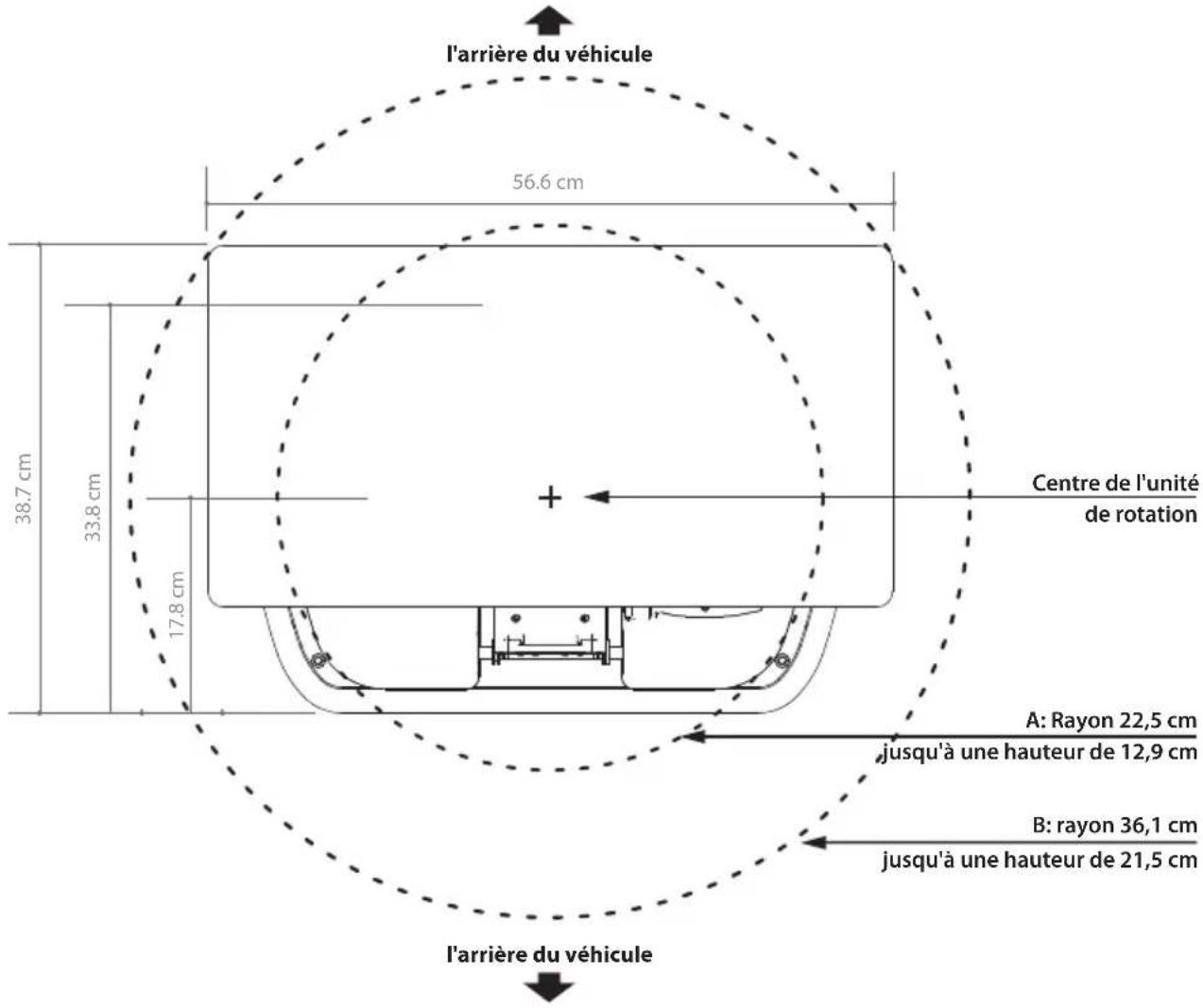

7-1. Espace nécessaire pour l'installation 17

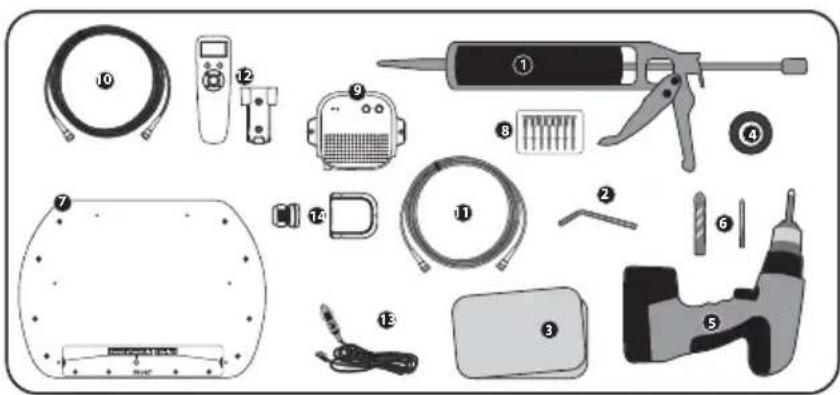

7-2. L'equipement pour l'installation 18

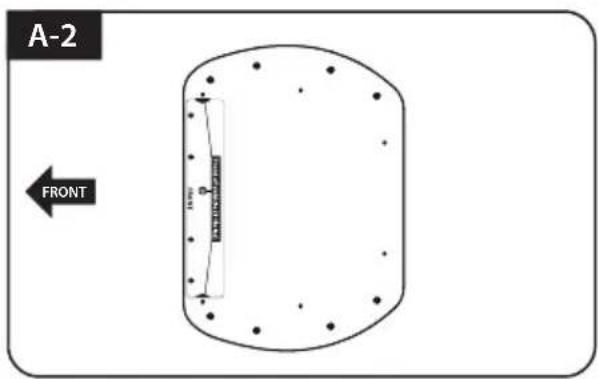

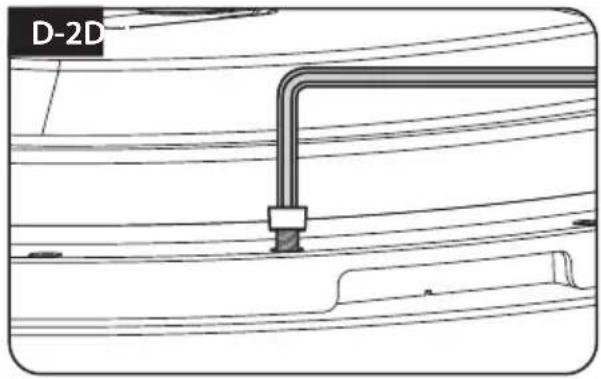

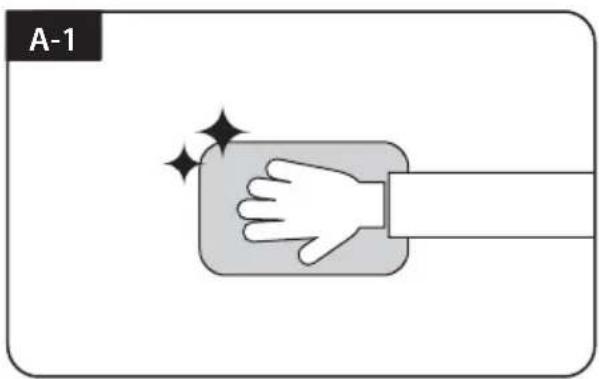

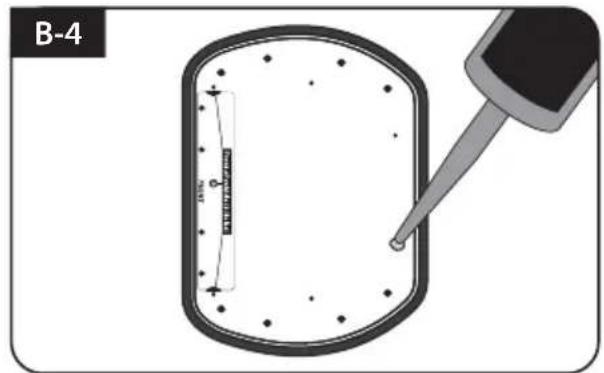

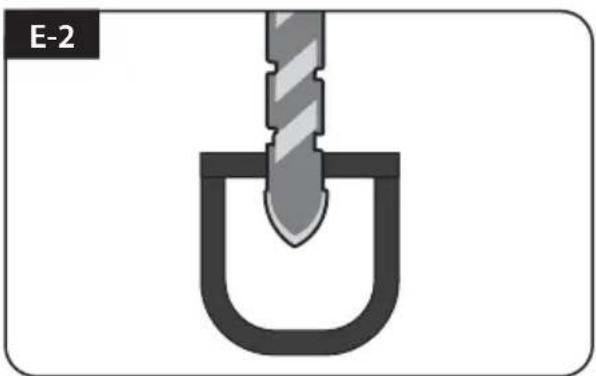

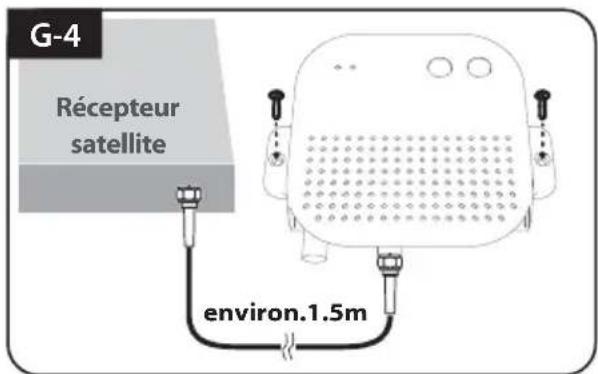

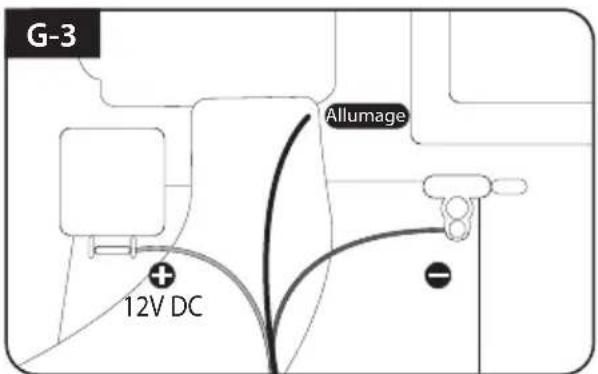

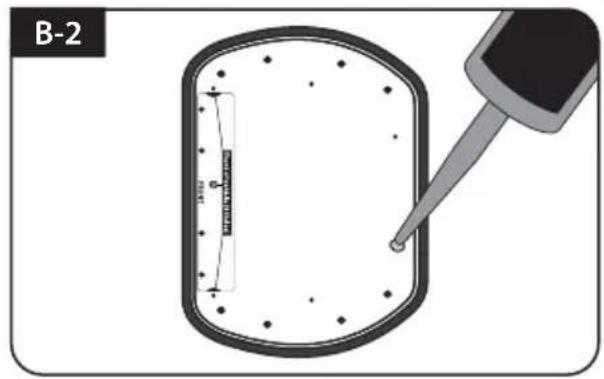

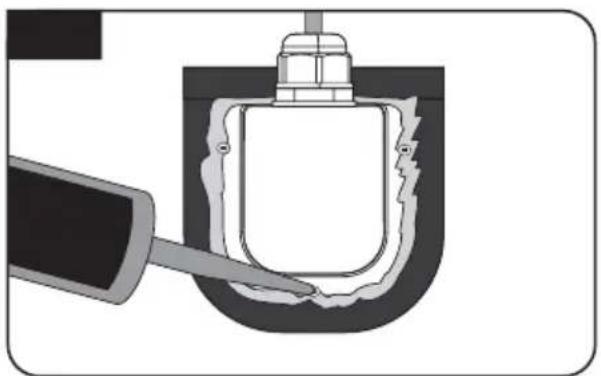

7-3. Instruction pour l'installation 18

1. Informations generales

1-1. Introduction

SNIPELATINUM est un système de réception de télévision par satellite intelligent qui peut s'aligner automatiquement sur un satellite préréglé tant que le système est situé dans l'emploi du satellite sélectionné.

SNIPE PLATINUM applique une nouvelle antennne plate avec une(Meilleure réception que la série SNIPE régulière pour de更好地 performances (gain d'antenne 34,5 dBi), mais n'occupe toujours que l'espace requis tout en effectuant les ajustements nécessaires avec un corps d'antenne mince et agile.

Ces instructions décrivent les fonctions et le fonctionnement du SNIPE PLATINUM, système satellite à inclinaison automatique avec fonction de télécommande.

Un fonctionnement correct et sur du système ne peut etre garanti qu'en suivant les instru c tions, tant pour l'installation que pour le fonctionnement.

Pour un fonctionnement général, veuillez vous assurer que le système a toujours une vue dégagée vers le ciel. En Europe, tous les satellites sont dans une position approximative sur l'équateur. Si le faisceau du signal du satellite est interrompu par des obstacles tels que des montagnes, desBATIMENTS ou des arbres, l'unité ne fonctionnera pas et aucun signal TV ne sera reçu.

Pour plus d'informations sur l'utilisation générale de cet apparéil, consultez votre revendeur local pour obtenir de l'aide.

1-2. Utilisation et fonctionnement

Ce produit a ete concu pour une utilisation portable ou une installation fixe sur des vehicules à une vitesse maximale de 130km / h

L'unité estprogrammée pour viser automatiquement les satellites de télévision géostationnaires.

L'alimentation est fournie par un système electrique de vehicule standard avec une tension nominale de 12V. Pour les installations sur le vehicule, utilisez un cable d'entree d'alimentatio (cable allume-cigare) pour fournir l'alimentation.

Pour une utilisation portable, l'adaptateur d'alimentation en option produit par le fabricant SNIPPE PLATINUM doit être utilisé.

L'utilisation de l'équipement à d'autres fins que celles spécifiées n'est pas autorisée.

Merci de noter également les instructions suivantes fournies par le fabricant:

• Il est impossible d'ajouter ou de supprimer des composants sur ce produit.
• L'utilisation d'autres composants autres que ceux fournis initialement.
• Pour terminer l'installation, l'installateur doit suivre strictement les instructions que le mode d'emploi fourni. Défaut de suivre le mode d'emploi peut cause des dommages à l'appareil ou votre vehicule.
• Le produit ne nécessite pas d'entretien régulier; Tout service doit être effectué dans les centres de services agréés.
• Toutes les directives de l'industrie automobile doivent etre observees et respectees.
• L'équipment ne doit être installé que sur les toits des vehicules solides.
• Évitez de nettoyer le vehicule avec le système de satellites monté dans une station de lavage automatique de voiture ou avec un nettoyeur à haute pression.

1-3. Notice de sécurité

Veuillez s'il vous plait à dire attentivement et suivre les instructions de fonctionnement dans ce manuel et utiliser le SNIPE PLATINUM pour son usage prévu.

Lors de l'installation de SNIPELATINUM, assurez vous s'il vous plaît que l'installation est effectué avec les câbles fournis et que les câbles ne soient en aucune façon modifiés.

En tant d'utilisateur de cet équipement, vous âtes responsable de veiller au respect des lois et des règlements pertinents.

Le fabricant decline toute responsabilité pour les dommages directs ou indirects subi par le système lui-même, les vehicules à moteur ou d'autres équipements ou de biens résultat de la connexion de systèmes de batteries inappropriées ou d'installation / cablage par erreur.

2. Contenu

2-1. Accessoires Inclus

Unité principale Plaque de montage

Boitier PI

Cable PI-1,5m

Support de telecommandeTelec Glande ntrree d'alimentation (Adaptateur allume-cigare)
Gehandentree d'alimentation (Adaptatour allume-cigare)

Cable de signal - 12m (x2 pour les sorties jumelles optionnelles)

Coussin de la Base

Presse-étoupeSupport de cable

Clé de montage

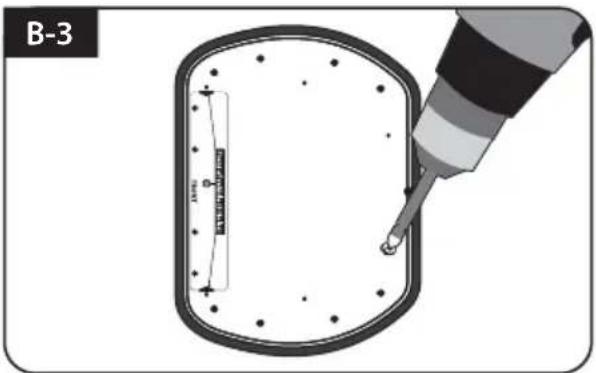

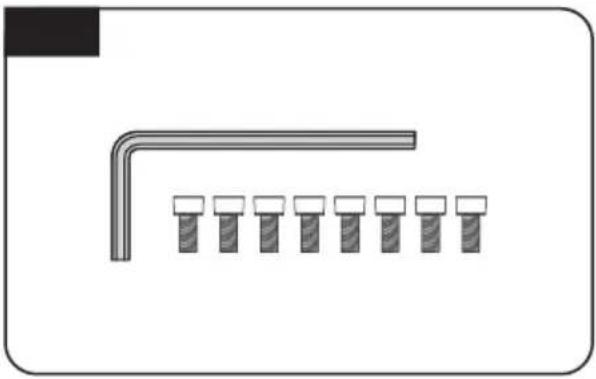

M6 × 15(8), M4 × 20(14)

Manuel d'utilisation

Adaptateur (optionel)

Les photos ci-dessus sont pas contractuelles avec les compsants actuels.
L'appareil permet d'obtenir de la puissance à partir d'une batterie de voiture. Pour élaborer un cable d'entrée d'alimentation pour le branchement direct, coupez la lumière de la cigarette et detacher pour prendre les cables en cuivre.
※ Seul un adaptateur d'alimentation produit par le fabricant de séries SNIPE est garantietoit et doit etreutilise.
L'adaptateur d'alimentation doit être acheté séparément. Veuillez, s'il vous plait, contacter un revendeur / un magasin local pour plus d'informations.

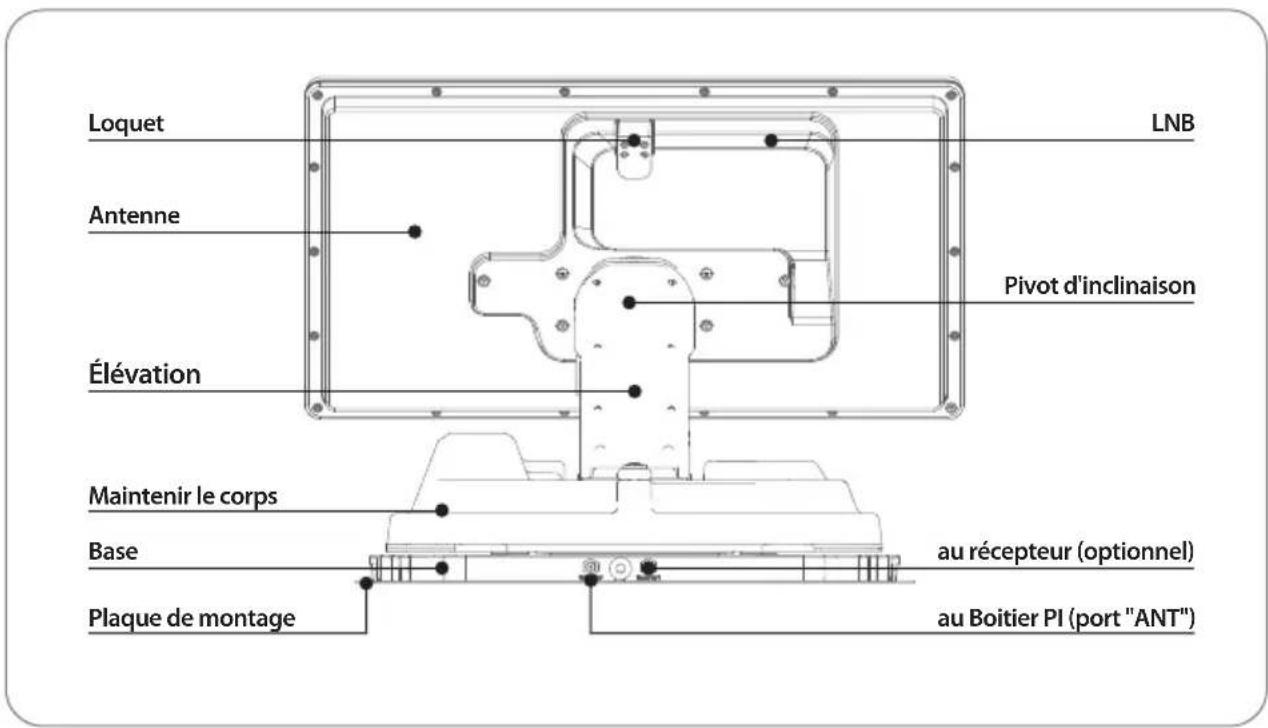

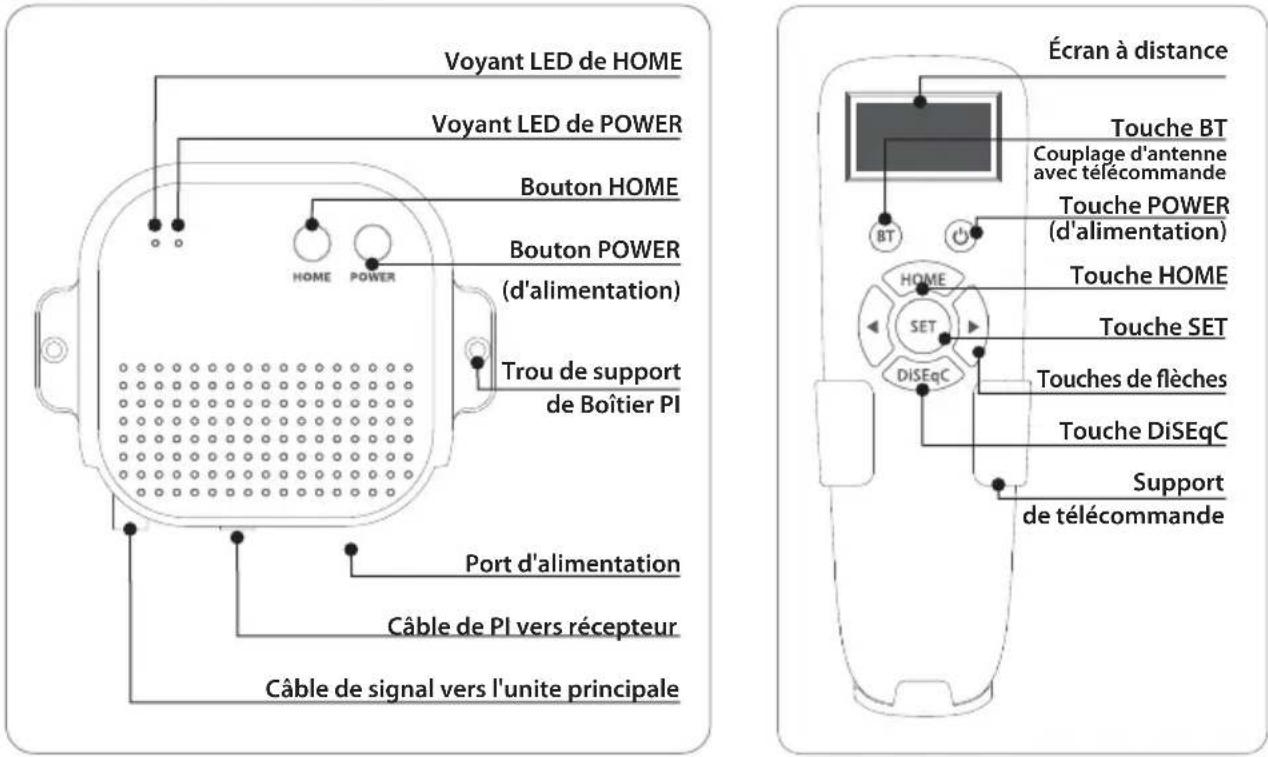

2-2. Nom des pieces

Unité principale

Boitier PI Telecommande

3. Instructions de fonctionnement

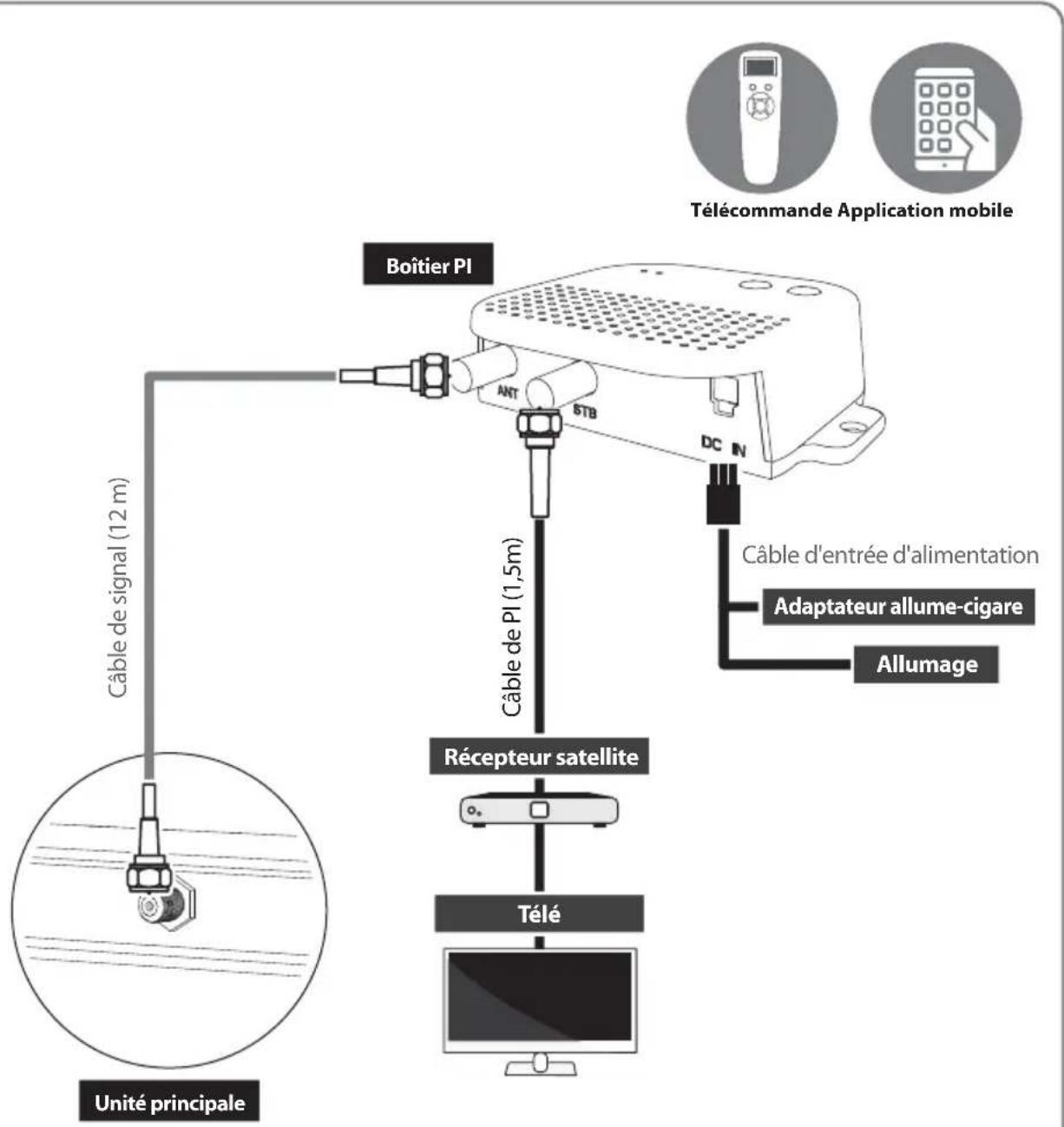

3-1. Diagramme de Connection

Allumez la puissance Boitier Pl après toutes les connexions des cables sont complets. Lorsque vous n'utilise pas l'antenne, foupez l'alimentation Boitier Pl.

Utilisation pour la portabilité

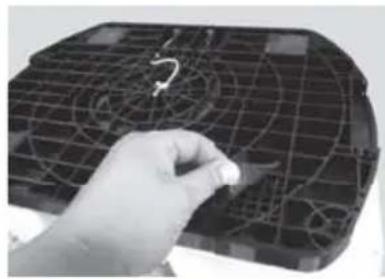

Monter 4 Coussin de la Base en dessous de la plaque.

3-2. Description fonctionnelle

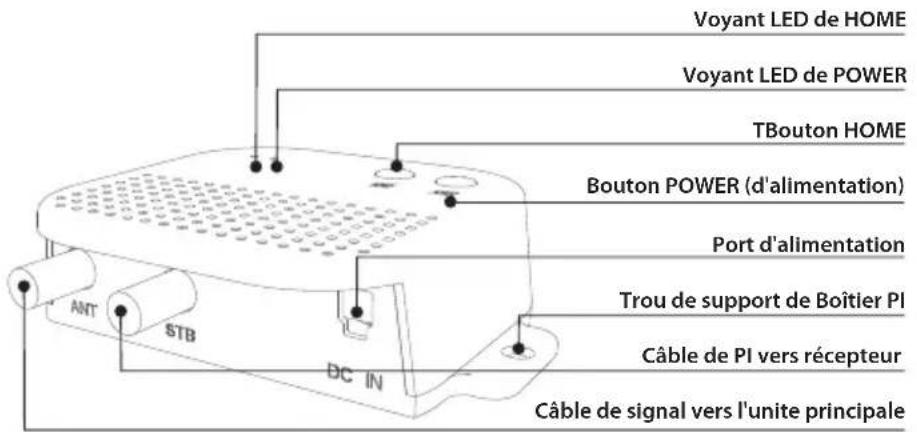

1. Boitier PI

A. Bouton HOME / LED d'HOME (Bleu)

i. Lorsque le touche Home est enforcé, l'antenne se déplace vers la position d'accueil
ii. La LED d'HOME s'allume lorsque l'antenne est dans la position initiale et clignote lorsque l'antenne est déplacede vers la maison depuis une autre position

B. Bouton POWER / LED d'alimentation (Rouge)

i. Allumer d'alimentation / LED d'alimentation allumée

a. Appuyez sur le Bouton POWER pour allumer le boitier PI et alimenter l'antenne.

ii. Éteindre d'alimentation / LED d'alimentation éteinte

a. Pour couper l'alimentation PI, vous devez d'abord couper l'alimentation STB
b. Lorsque l'alimentation du STB est eteinte, appuyez sur le bouton POWER et maintenez-le enforcé pendant plus de 3 secondes pour eteindre l'appareil. (LED d'alimentation eteinte) - A ce stade, si I'antenne n'est pas dans sa position d'HOME (par exemple lorsqu'elle se dirige vers le satellite), l'alimentation est coupée une fois I'antenne déplaced vers la position d'HOME
c. Si le STB n'est pas eteint, la PI BOX ne s'eteint pas meme lorsque le bouton d'alimentation est enonce et la LED d'alimentation clignote pour indiquer que le STB est sous tension. - A ce moment, le PI ne s'eteint pas et seule I'antenne se deplace vers la position d'HOME

C. Fonctions de base

i. Mode économique d'énergie

a. Lors de la reception d'un signal de diffusion ou lorsque l'antenne est en position d'HOME, l'antenne ne fonctionne qu'avac le courant du STB
b. Lors de la recherche d'un satellite ou lorsque l'antenne se déplace, elle passé automatique-ment à la connexion avec PI

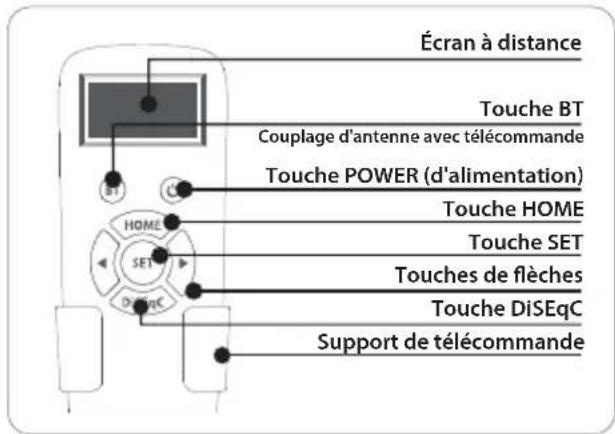

2. Telecommande

A. Mode veille - mode d'économie de batterie

i. Lorsqu'il n'est pas utilisé pendant plus de 15 secondes, il passe en mode d'économie d'énergie. (Lorsque la pile est insérée dans la télécommande)
ii. Pour quitter le mode veille, appuyez uniquement sur le Touche SET

B. Reglage BT

i. Touche BT

a. Appuyez sur le touche BT pour passer à l'écran de réglage BT. Appuyez sur la flèche pour passer à la fonction souhaïée et réglez avec le touche SET
b. Appuyez sur le touche BT et maintenez-le enforcé pendant plus de 5 secondes pour réinitialiser la télécommande

Lorsque vous utilisez l'antenne et la télécommande pour la première fois ou lorsque vous supprimez la liste des antennes stockée dans la télécommande, une liste des produits pouvant être connectés s'affiche.

Appuyez sur les boutons gauche et droit de la télécommande pour sélectionner l'adresse MAC de votre antenné et appuyez sur le touche SET pour vous connecter à la télécommande

SNIPE PLATINUM dispose de deux adresses MAC, il faut donc bien désir en fonction de l'utilisation.

Adresse MAC de la PI BOX de SNIPPE PLATINUM
Lorsque vous utilisez l'antenne et la télécommande pour la première fois, vous devez selectionner une adresse MAC commençant par WP

L'adresse MAC commençant par WM est utilisée pour des opérations spéciales et ne doit pas être seLECTIONnée dans des situations générales.

Pour plus de détails, reportez-vous à [G. Fonction supplémentaire]

Lors de l'utilisation des
opérations générales, il
s'affiche en abrége sur l'écran
de la télécommande

Supprime l'adresse MAC de l'antenne stockée dans la télécommande.

Utilisé lors de la connexion à d'autres produits

C. Touche POWER

i. ALLUMER

a. Lorsque vous appuyez sur le touche POWER de la télécommande, le PI s'allume et l'antenne est allumée

W-E9:FC

Press POWER

Indiqué lorsque Pi est désactivé. Lorsque vous appuyez sur le bouton d'alimentation, l'écran change comme indiqué ci-dessous

W-E9:FC

Indiquedorsque l'alimentation PI est allumee (apparait pendant environ 2 secondes)

PI POWER ON

ii. ÉTEINDRE

a. Appuyez et maintenez enforcé le bouton POWER de la télécommande pendant plus de 3 secondes, le PI s'eteindra une fois que l'antenne se sera déplacee vers la position d'HOME
b. Pour couper l'alimentation PI, vous devez d'abord couper l'alimentation STB.
Vous pouvez vérifier l'etat d'alimentation du STB sur l'écran de la télécommande

W-E9:FC

Press POWER

IndiquedorsqueI'alimentationPI(alimentationdeI'antenne)estdésactivée

W-E9:FC

Now STB On

Home

Indiqué que le PI ne peut pas être éteint car le STB est sous tension (apparait pendant environ 1 seconde)

c. Lorsque l'alimentation du STB est coupée, appuyez sur le touthe POWER de la télécommande, l'alimentation du PI est coupée une fois que l'antenne est déplacee vers la position d'HOME
d. Si l'alimentation du STB n'est pas coupée, la PI BOX ne s'eteindra pas même si vous appuyez sur le touthe POWER de la télécommande, et l'écran de la télécommande indique que le STB est sous tension. À ce stade, le PI ne s'éteint pas et seule l'antenne se déplace vers la position d'HOME.

D. Fonctions de base

CONNECTING

Remote control

Version:XX

La télécommande recherche automatiquement l'antenne à proximite.

S'il y a déjà une antennene connectee, la connexion sera effectue immediatement

W-E9:FC

Connected

Lorsque la télécommande et l'antenne sont connectées, un message « Connected » apparait

W-E9:FC

ASTRA 1

Home

L'adresse MAC de l'antenne connectée, le nom du satellite défini pour l'antenne et l'état actuel sont affichés.

Appuyez sur la touche fléchée gauche ou droite pour sélectionner le satellite souhaïte et appuyez sur la touche SET pour rechercher le satellite

HOME - Lorsque l'antenne est en position initiale

Searching - Lorsque l'antenne recherche des satellites

Found SAT - Lorsque la recherche de satellite est terminée

Mov To Home - l'antenne se deplacera vers la position d'HOME

E. Reglage DiSEqC

W-E9:FC

ASTRA 1

Found SAT

Appuyez sur le touche DiSEqC pour modifier les paramètres DiSEqC de l'antenne.

Le mode DiSEqC est indiqué par la marque [D] sur la première ligne.

La fonction DiSEqC est désactivée lorsque l'antenne est en position d'HOME.

Pour utiliser DiSEqC, appuyez sur le touche DiSEqC pour activer la fonction lorsque

le message « Searching » ou « Found SAT » apparait sur l'écran de la télécommande

Lorsque l'utilisateur configue le STB pour utiliser DiSEqC 1.1, la liste des satellites DiSEqC dans le STB doit etre définie dans le meme ordre que la liste des satellites dans SNIPE.

Reportez-vous aux pré-satellites de SNIPE pour DiSEqC 1.1 ci-dessous

NO	LNB	Satellite
1	LNB 1	Turksat
2	LNB 2	ASTRA2
3	LNB 3	ASTRA3
4	LNB 4	ASTRA1
5	LNB 5	Hot Bird
6	LNB 6	Eutelsat 9
7	LNB 7	ASTRA 4
8	LNB 8	Thor
9	LNB 9	Eutelsat 5W
10	LNB 10	Hispasat
11	LNB 11	USER1
12	LNB 12	USER2

F. Message d'erreur

W-E9:FC D

ASTRA 1

Error ELdn

Si une erreur se produit pendant le fonctionnement, le code d'erreur apparait

Error ELdn : Mouvement EL
Error COM : Erreur de communication

Si un message d'erreur apparait, coupez l'alimentation du STB et du PI, débranchez tous les cables connectés et rebranchez-les

G. Fonction supplémentaire

SELECT MAC

WM - E9 : FC : E4

PRESS SET

Les adresses MAC commençant par WM sont utilisées pour des opérations spéciales. Lors du couplage avec le produit à l'aide de cette adresse MAC, d'autres fonctions ne peuvent pas été utilisées ( comme la recherche de satellite).

Ne pas selectionner en fonctionnement normal, autre que le mode d'urgence ou le mode de mise à jour du micrologiciel.

※ Mode d'urgence

Si l'antenne est arrêtée dans un état anormal avec 'ERROR Com' affiché sur la télécommande (ou si le Pi est en panne), l'antenne peut être ramenée à sa position d'HOME par le processus suivant

1. Au lieu de PI, connectez une autre alimentation 24V directement à l'antenne. (Par cable coaxial)
2. Associez-le en sclectionnant une adresse MAC commençant par WM- au lieu d'une adresse MAC commençant par WP avec l'application ou la télécommande
3. Lorsque vous appuyez sur le bouton d'accueil de la télécommande, l'antenne revient à la position d'HOME

3. Application mobile

A. Téléchargez l'application depuis l'App Store (Android/iOS)

Recherche SELFSAT sur l'App Store et teléchargez l'application "SAT CONNECT"

Avant d'utiliser cette application, vous doivent activer les fonctions BT et GPS sur votre apparéil intelligent.

B. Couplage de l'antenne avec l'application

etape 1. Verifiez I'adresse MAC de suae antenne (sur I'antenne ou le boitier PI / Manuel d'utilisation)
étape 2. Lorsque vous exécutez l'application téléchargeée, une antennne connectable est automatique-ment détectée
étape 3. Sélectionnez celle qui correspond à l'adresse MAC de votre antenné Il existe deux adresses MAC d'antenne, l'uneCOMMENÇANT par WM- et l'autre COMMENÇANT par WP.

Pour l'opération de recherche par satellite, vous doivent désigné une adresse MAC commencer par WP

étape 4. Cliquez sur le bouton « connecter » pour terminer la connexion BT entre votre ANTENNE et votre apparéil intelligent

C. Fonctions de base

Touche Paramétres

La version du micrologiciel et les paramètres de langue peuvent être vérifiés

Fenêtre d'affichage d'etat

Indique I'etat actuel de I'antenne

Touche POWER: ALLUMER/ÉTEINDRE de l'antenne

Pour eteindre I'antenne, vous devez d'abord eteindre le STB. Si le thuche POWER est enfoncé alors que le recepteur est eteint, I'antenne sera eteinte une fois que I'antenne se sera deplacede vers la position HOME.

Si le touche POWER est enforcé alors que le récepteur n'est pas étéint, l'antenne se déplace uniquement vers la position d'HOME et ne s'était int pas

Fenêtre de selection des satellites

Sélectionnez le satellite que vous souhaitez rechercher

① Utilisé pour déplacer l'antenne vers la position d'origine.

Levoyant orange clignote pendant le déplacement vers la maison et le voyant vert s'allume une fois qu'il s'est complètement déplaced vers la position initiale

② Utilise pour rechercher des satellites.

Sélectionnez le satellite souhaité et appuyez sur le bouton, l'antenne le recherche. Lors de la recherche d'un satellite, le voyant orange clignote, et lorsqu'un satellite est trouvez, le voyant vert s'allume

③ Utilisé pour définir la prise en charge DiSEqC du décodeur.

Lorsque DiSEqC est defini, levoyant orange s'allume et prend en charge DiSEqC dans le decodeur

④ Utilise pour deplacer I'antenne manuellement.

Cette option n'est disponible qu'après avoir terminé la recherche par satellite.

Cette option permet de déplacer manuellement l'antenne, mais elle ne garantit pas des performances optimes

⑤ Utilisé pour vérifier la direction du satellite sélectionné

⑥ Utilisé pourmettreàjourlefirmwaredeI'antenne.

Pourmettrea jourle F/W,voisdevezselectionner une adresseMAC commencant par WM-au lieu d'une adresse MAC commencant par WP-.

Le message "NOUNEAU" apparait lorsqu'il y a une nouvelle version mise à jour de F/W.

Une fois la mise à jour terminée, vous devez dissocier l'adresse WM-MAC de l'antenne et la ré-associé avec l'adresse WP-MAC

3-3. Référence rapide

1. Allumez la télécommande et selectionnez l'unité qui correspond à l'adresse MAC de votre ANTENNE.
2. Utilisez les touches fléchéées gauche et droite pour selectionner le satellite et appuyez sur la touche SET.
3. Attendez que le message « FOUND SAT » apparaisse sur l'écran de la télécommande.
4. Une fois la recherche de satellite terminée, regardez l'émission.

ATTENTION

Lorsque vous déplacez physiquement l'unité, celle-ci doit être remise en position HOME pour éviter tout dommage

Noter

SNIPE PLATINUM sera automatiquement replie en position HOME si le vehicule se déplace à plus de 30km / h lorsque l'unité est alimentée. SNIPE PLATINUM prend en charge la fonction d'allumage. Si le cable d'allumage est connecté, l'antenne se déplace automatiquement vers la position HOME lorsque le vehicule démarre.

4. Mise à jour du logiciel

1. Telechargez et installez l'application Sat Connect depuis l'App Store
2. Allumez le récepteur et la PI BOX

SELECT MAC

WM-E9:FC:E4

PRESS SET

1. Associez l'application à l'antenne. À ce stade, l'antenne doit seLECTIONner une adresse MAC commençant par WM (au lieu d'une adresse MAC commençant par WP-).
2. Sélectionnez [F/W Update] dans le menu pourmettre à jour l'antenne
3. Une fois la mise à jour terminée, vous doivent dissocier l'adresse WM-MAC de l'antenne et ré-apparier avec l'adresse WP-MAC

5. Solutions aux problèmes

Il y a un certain nombre de problèmes commun qui peuvent affecter la qualité de réception du signal ou le fonctionnement. Les sections suivantestraitent ces questions et les solutions possibles.

A. Aucune fonction lors de la mise sous tension de l'antenne

i. Vérifiez à nouveau que toutes les connexions des cables ont été effectuées correctement.

• vérifier la connexion entre l'alimentation et le boîtier Pl.
• vérifie la connexion entre le boîtier Pi et l'antenne.

ii. Vérifiez si le cable d'entrée d'alimentation a été endommagé.
iii. Vérifiéz les polarités de la batterie (+/-).
iv. Vérifiez si la Boitier PI est sous tension (la DEL d'alimentation de Boitier PI est allumée).

B. La télécommande ne s'allume pas

i. Essayez d'appuyer sur n'importe quel Touche autre que le Touche de DiSEqC.
ii. Vérifiez si la batterie est correctement insérée.
iii. Vérifiez si la pile de la télécommande est épuisée.

C. Défaut de rechercher le satellite sélectionné

i. Les signaux des satellites peuvent etre bloqués ou degrades par les batiments, les arbres. Assurez-vous qu'il n'y a aucune obstruction dans la direction vers le sud.
ii. Sélectionnez un autre satellite à titre d'exemple Astra 3, si elle ce verrous, puis selectionnez votre satellite, à savoir, Astra1.
iii. Éteignez l'unité et rallumez-la, Sélectionnez le satellite de besoin.
iv. Éteignez le décodeur ou le téléviseur avec tuner DVB-S2 et relancez la recherche de satellite. N'allumez le décodeur ou le téléviseur avec tuner DVB-S2 qu'aupres que votre système satellite a trouve le satellite.

D. Problème méchanique

i. Dans le cas où l'antenne ne tourne pas sur certines positions.
- Éteignez et rallumez le produit, puis effectuez une nouvelle recherche.
ii. Dans le cas où l'antenne fait un bruit lors du mouvement ou qu'elle a ete coince dans une certaine position.
- Éteignez et rallumez le produit, puis effectuez une nouvelle recherche. s'il ne fonctionne pas, contacter régional vendeur(ou magasin) pour assistance.

E. Autres

i. Si le système a eté mal cable, il ne fonctionnera pas correctement. Veuillez contacter régional vendeur (ou magasin) pour de l'assistance.

6. Specifications

6-1. Dimension

SNIPE PLATINUM

Boitier PI

Telecommande

6-2. Specifications

modèle		SNIPE PLATINUM
Fréquence d'entrée		10.7 ~ 12.75 GHz
Polarisation		Horizontale/ Vericale
Gain de l'antenne		34.5 dBi @ 12.7 GHz
Dimensions (W x D x H)		(ANT) 566 X 367 X 212 mm
Poids		(ANT) 11.6 kg / (RCU) 23 g
Min EIRP		48 dBW
Rayon d'angle (élégation / azimuth / inclinaison)		15° ~ 90° / 360° / -40° ~ +40°
Système de commutation par satellite		DiSEqC
Temps de recherche du satellite		180 secondes (moyenne)
LNB	Sortie	1 / 2 sortie (Optionel)
	Fréquence de sortie	950 ~ 2,150 MHz
	L.O. fréquence	9.75 / 10.6 GHz
Energie requise		DC 12 V
Consommation d'énergie		30 W (en mouvement)

Modèle		Télécommande
Fréquence		2.4 GHz
Prise en charge de la version Bluetooth		Ver 4.2
BLE Gain	Puissance TX	+3 dBm ou plus
	Sensibilité RX	-92 dBm ou moins
Taille (L x P x H)		140 X 50 X 18 mm
Taille de l'écran (L X H)		128 X 64 Pixels
Batterie		AAA X 2

7. Caravane / Camping Installation

7-1. Espace nécessaire pour l'installation

Prenez garde, qu'il y a suffisamment d'espace pour le SNPE PLATINUM pour une rotation de 360^ .

7-2. L'équipment pour l'installation

Silicone
Clé de montage
3 Nettoyant
Rubandemasquage
5 Perceuse électrique
6Trépan de 2 mm, trépan de 20 mm
Plaque de montage
M6×15(8),M4×20(14)
9 Boitier PI
10 Cable PI (1.5m)
11 Cable de signal (12m)
12 Telecommande, Support de telecommande
13 Adaptateur allume-cigarettes (Cable d'alimentation)
14 Presse-étoupe & Support de cable

※ Direction de la plaque de montage

7-3. Instruction pour l'installation

A. Installation Plaque de montage sur le toit du vehicule

Nettoyer la surface avec un nettoyant

Localiser la plaque de montage au centre du toit du vehicule

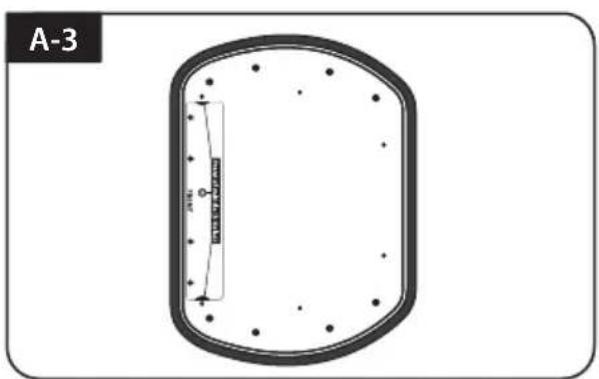

Attacher du Ruban de masquage à l'extérieur de la plaque de montage de 5 mm à partir des bords de la plaque

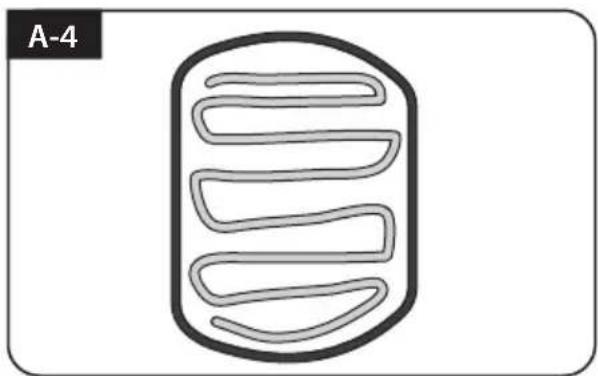

Mettre la plaque de montage de cote pour appliquer de la silicone au sein de la ligne de bande connectee mais laisser un ecart de 2cm vers l'intérieur de la ligne

B. 7pcs à vis de boulon M4x20 pour fixer la Plaque de montage

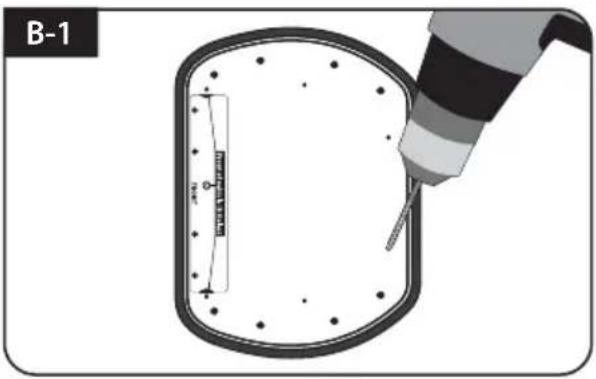

Placer la plaque de montage sur la silicone et faire 6 trous (2mm) avec une perceuse electrique

Applique de la silicone sur les trous

Visser les sept (7) vis M4x20 Réappliquer de la silicone pour couvir les boulons vissés

C. Appliquer du silicone entre la plaque de montage et le ruban de masquage

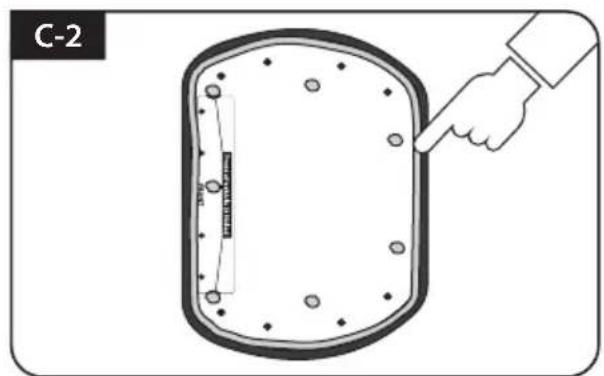

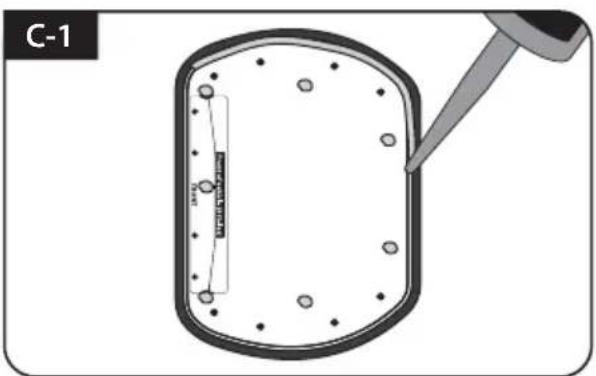

Appliquer silicone autour de plaque demontage

Surface de silicone bien rangé

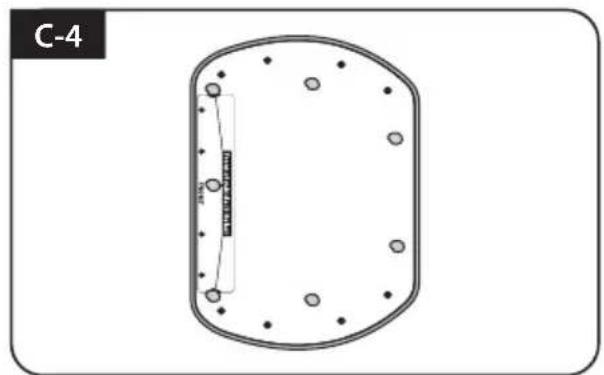

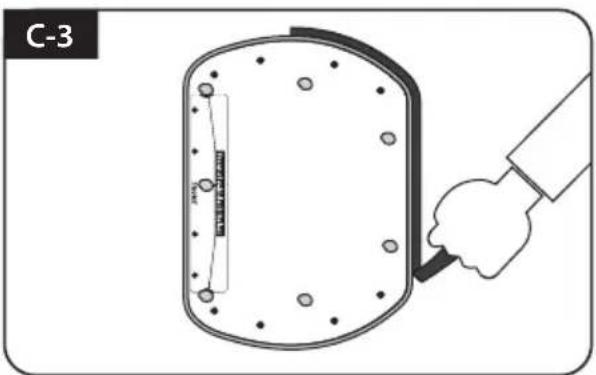

Retirer le ruban de masquage et laisser secher Préparez-vous à placer l'antenne sur le montant boulons

D. Fixez la plaque de montage avec 8 boulons M6x15 à l'aide le clé

Clé de montage et huit pièces (M6x15) de boulons

Placez l'antenne sur la plaque de montage et serrez fermement chacun des boulons avec le clé

E. Installation du cable support 1

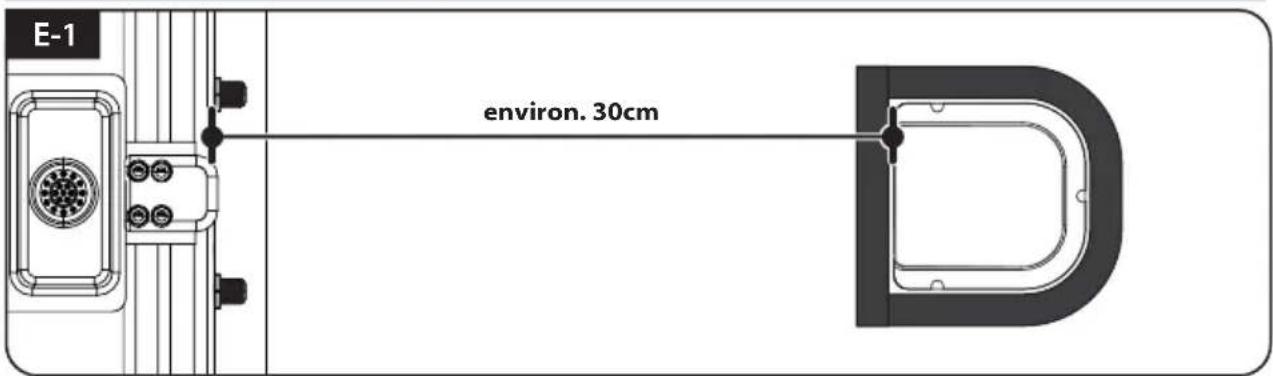

Positionner le passé toit (support des cables) face à l'antenne à une distance de 30cm. Fixer la bande de marquage en dépassant de 5mm des bords

Percer un trou de 20mm dans le centre de la Bande de frottement

Assurez-vous que la taille du trou est minimale afin que le cable passé à travers

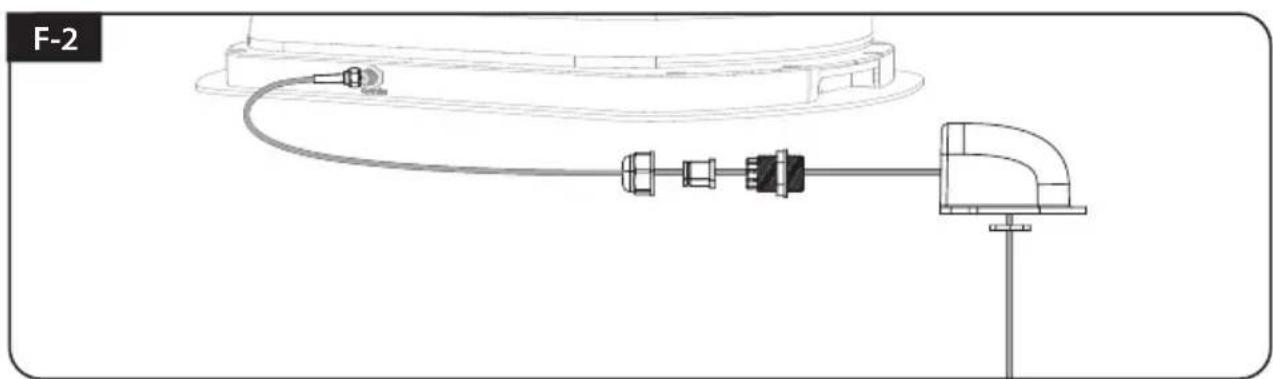

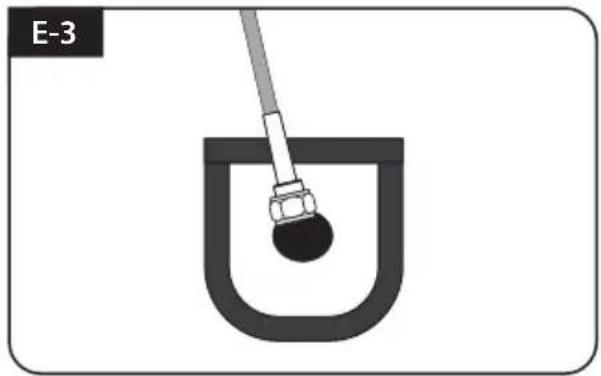

Cable de signal, support de cable et presse-étoupe sont nécessaires

Mettre en place les parties nécessaires en photo ci-dessus

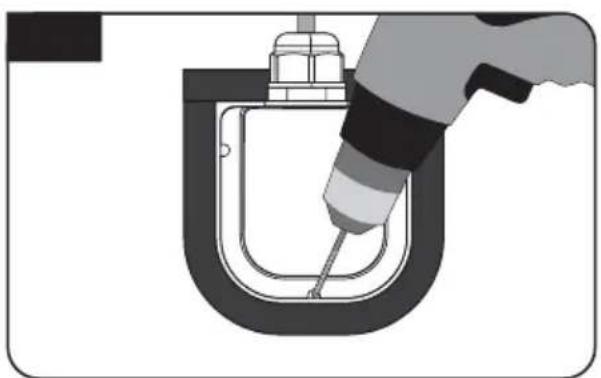

Placez et maintenez le support de cable assemblé à l'intérieur des marquages de bande. Percer trois (3) trouS de 2mm

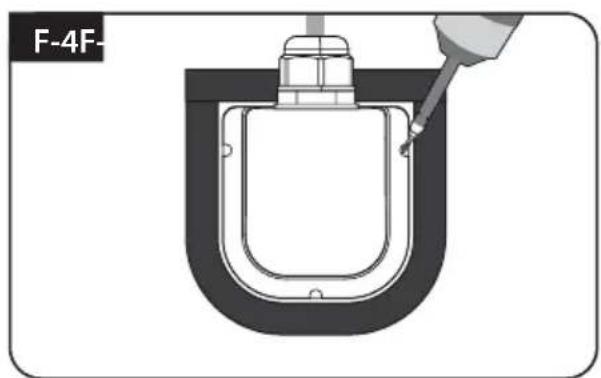

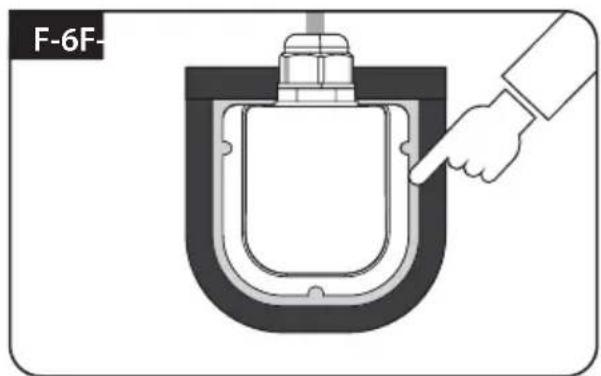

Appliquer silicone autour de support de cable et sur le dessus des vis pour I'etanchete

Fix support de cable sur le toit du vehicule avec trois (3) des vis M4 x 20 sur les trous de forage effectuels

Connectez les cables aux ports de l'antenne, retirez le ruban de masquage et rangez le silicone avant de secher

G. L'installation du Boitier PI et de Télecommande

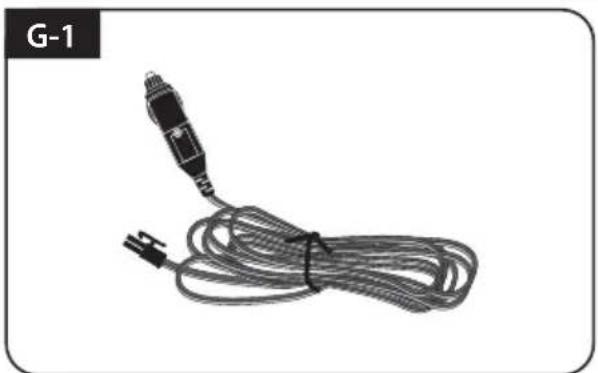

Obtenez le cable d'alimentation et branche-le dans une prise allume cigare (prise 12V)

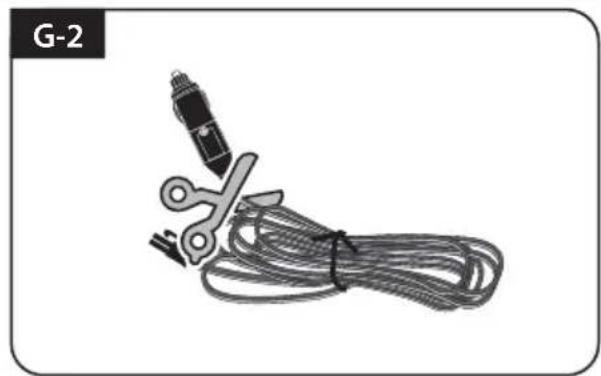

Pour alimenter la batterie de la voiture, couper le connecteur du cigare pour retarder les trois cables interieurs et retarder chacun pour retarder le cable en cuivre

Faites correspondre les polarités des cables d'alimentation aux polarités de la batterie, rouge à rouge / noir à noir et cable d'allumage blanc au port d'allumage du vehicule

Fixer Boitier PI a l'aide des deux vis (M4x20) au endroit voulu

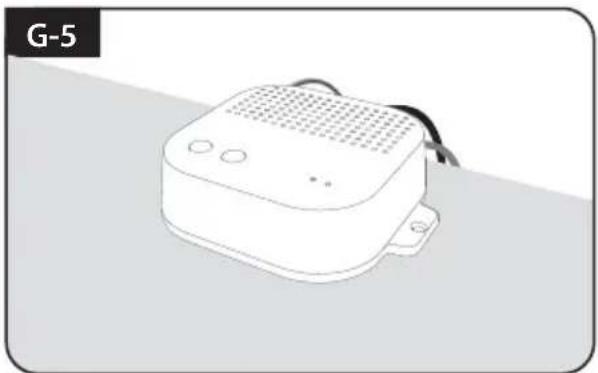

Placez le Boitier PI et branche les cables PI (cables d'alimentation, de signal et de Boite PI)

Fixer le Support de telecompande a l'aide des deux vis (M4x20) au endroit voulu
