BEDIENUNGSANLEITUNG Snipe Platinum Selfsat

1. Allgemeine Informationen

1-1. Produktvorstellung 1-2. Bestimmungsgemäße Verwendun 1-3. Sicherheitsanweisungen

2. Verpackungsinhalt

2-1. Lieferumfang 2-2. Teilebezeichnung

3. Bedienungsanweisungen

3-1. Anschlussdiagramm 3-2. Funktionsbeschreibung 3-3. Kurzanleitung

7. Wohnwagen / Wohnmobil Installations

7-1. Platzbedarf für die Installation 7-2. Ausrüstung für die Installation 7-3. Montage

6-1. Abmessungen 6-2. Technische Daten

1. Allgemeine Informationen

1-1. Produktvorstellung SNIPE PLATINUM ist ein intelligentes Satelliten-TV-Empfangssystem, das sich automatisch auf einen voreingestellten Satelliten ausrichten kann, solange sich das System innerhalb des Footprints des ausgewählten Satelliten bendet. SNIPE PLATINUM verwendet eine neue ache Antenne mit besserem Empfang als die reguläre SNIPE-Serie für eine bessere Leistung (Antennengewinn 34,5 dBi), nimmt jedoch nur den erforderlichen Platz ein, während die erforderlichen Einstellungen mit einem schlanken und agilen Antennenkörper vorgenommen werden. Diese Anleitung beschreibt die Funktionen und den Betrieb von SNIPE PLATINUM, einem automatischen Skew-Satellitensystem mit Fernbedienungsfunktion. Ein korrekter und sicherer Betrieb des Systems kann nur durch Befolgen der Anweisungen sowohl für die Installation als auch für den Betrieb sichergestellt werden. Stellen Sie für den allgemeinen Betrieb sicher, dass das System immer freie Sicht zum Himmel hat. In Europa benden sich alle Satelliten ungefähr am Äquator. Wenn der Signalstrahl des Satelliten durch Hindernisse wie Berge, Gebäude oder Bäume unterbrochen wird, funktioniert das Gerät nicht und es wird kein TV-Signal empfangen. Weitere Informationen zur allgemeinen Verwendung dieses Geräts erhalten Sie vom örtlichen Händler.DEUTSCH - 3

Beachten Sie bitte folgende Hinweise des Herstellers: 1-2. Bestimmungsgemäße Verwendung Dieses Produkt wurde für den tragbaren Einsatz oder die feste Installation in Fahrzeugen mit einer Höchstgeschwindigkeit von 130 km/h entwickelt. Das Gerät ist so programmiert, dass es automatisch auf geostationäre Fernsehsatelliten zielt. Die Leistung wird von einem Standard-Fahrzeug-Bordnetz mit einer Nennspannung von 12V versorgt. Verwenden Sie bei Installationen am Fahrzeug ein Stromeingangskabel (Zigarettenanzünderkabel) zur Stromversorgung. Für den mobilen Einsatz, optionales Netzteil von SNIPE PLATINUM Hersteller verwendet werden. Die Verwendung des Geräts zu anderen als den angegebenen Zwecken ist nicht gestattet. 1-3. Sicherheitsanweisungen Bitte lesen Sie sorgfältig die Bedienungsanleitung und befolgen Sie die Anweisungen i n diesem Handbuch und verwenden antenne für den vorgesehenen Zweck. Stellen Sie bei der Montage antenne bitte sicher, dass die Montage mit den mitgelieferten Kabel erfolgt, und dass diese Kabel nicht in irgendeiner Weise verändert wurden. Falls das Gerät im Ausland betrieben wird, beachten Sie bitte die dafür geltenden gesetzlichen Bestimmungen. Sie übernimmt als Nutzer des Geräts die Verantwortung dafür, das Gerät in Beachtung der relevanten Gesetze und Vorschriften zu betreiben. Der Hersteller haftet nicht für Verluste oder Schäden, die durch Anschluss an ungeeigneten Stromquellen, Einsatz falscher Anschlusskabel oder unsachgemäße Installation mittelbar oder unmittelbar an dem Gerät, Fahrzeug oder anderen Geräten entstanden sind. Es ist nicht möglich bei diesem Produkt Komponenten hinzuzufügen oder zu entfernen. Es dürfen keine anderen Komponenten, als ursprünglich geliefert, verwendet werden. Um die Installation abzuschließen strikt befolgen Sie alle Installationsanleitung in der mitgelieferten Bedienungsanleitung. Die Nichtbeachtung der Bedienungsanleitung kann zu Schäden an dem Gerät oder Fahrzeug führen. Das Produkt erfordert keine regelmäßige Wartung. Alle Servicearbeiten müssen in zugelassenen Servicecentern durchgeführt werden. Alle relevanten Richtlinien der Automobilindustrie müssen beachtet und eingehalten werden. Das Produkt darf nur auf soliden Fahrzeugdächern montiert werden. Falls Satellitensystem auf einem Fahrzeug angebracht ist, ist es zu vermeiden, das Fahrzeug in einer Bürstenwaschanlage, Waschstraße oder mit Hochdruckreinigern zu waschen.DEUTSCH - 4

2. Verpackungsinhalt

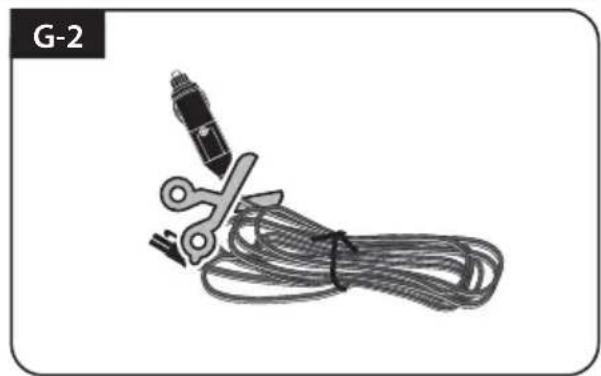

2-1. Lieferumfang Die tatsächlichen Komponenten können sich von den obigen Bildern unter- scheiden. Das Gerät kann mit einer Autobatterie versorgt werden. Um ein Kabel für die Stromversorgung herstellen, schneiden Sie den Zigarettenanzünder ab und entfernen die Isolierung der Kupferkabel. Nur ein Netzteil des Herstellers der SNIPE Serie stellt die korrekte Funktion sicher und sollte verwendet werden. Netzteil muss separat erworben werden. Bitte fragen Sie lokalen Händler/Laden für weitere Informationen.

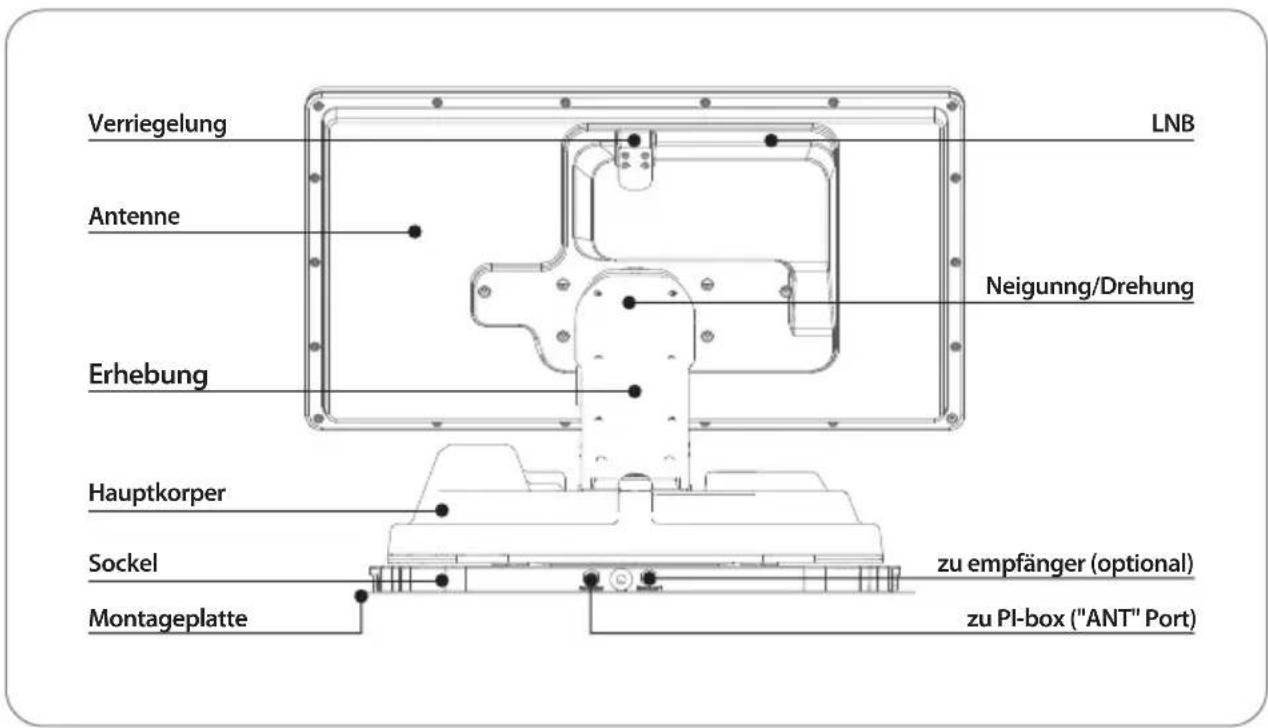

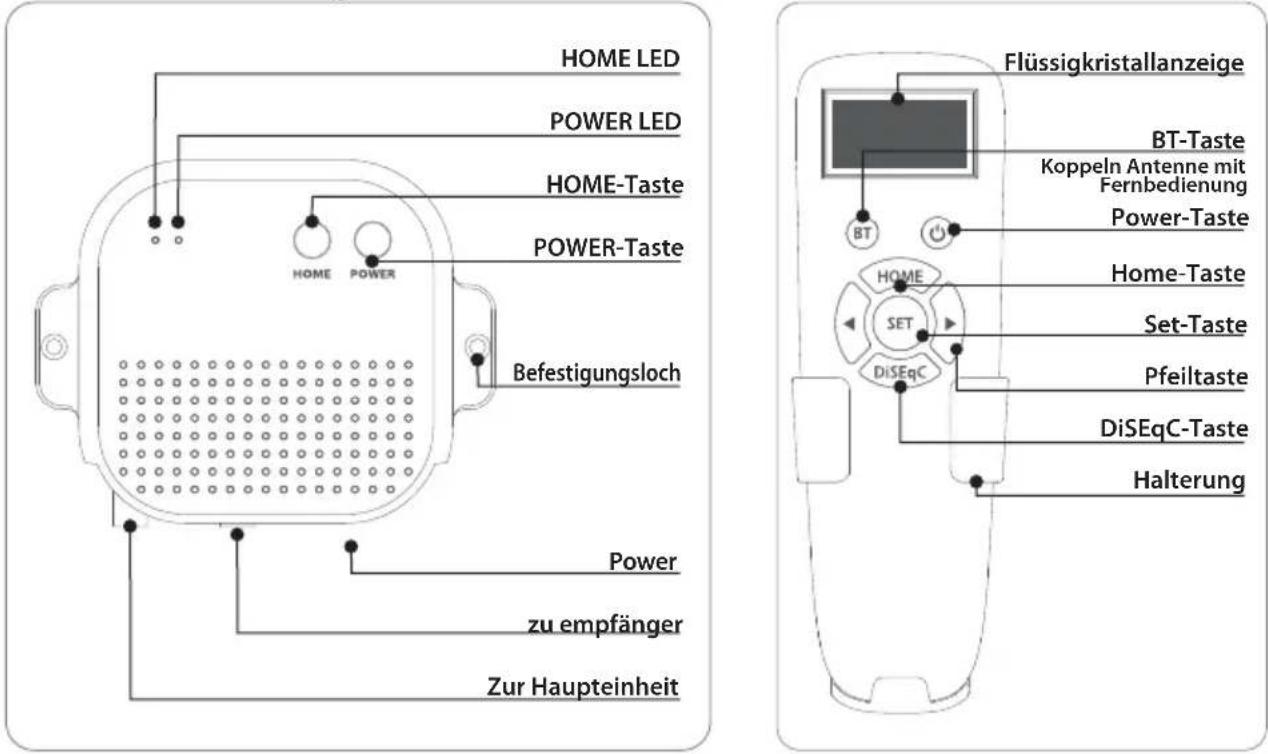

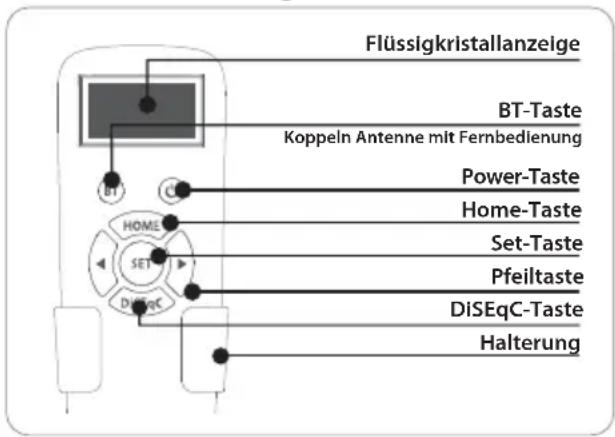

Haupteinheit Montageplatte KabelverschraubungKabelhalter PI-box FernbedienungshalterungFernbedienung M6 × 15(8), M4 ×20(14) Bedienungsanleitung Inbusschlüssel Netzteil (Optional) Stromversorgungskabel (Zigarettenanzünder-Kabel) Signalkabel - 12m (x2 für optionale 2 Ausgänge) PI-Kabel - 1,5 m BasispolsterDEUTSCH - 5 2-2. Teilebezeichnung Haupteinheit Verriegelung Antenne LNB Neigunng/Drehung zu PI-box ("ANT" Port) zu empfänger (optional) Erhebung Hauptkorper Sockel Montageplatte PI-box Fernbedienung HOME LED POWER LED HOME-Taste POWER-Taste Befestigungsloch Power zu empfänger Zur Haupteinheit Flüssigkristallanzeige BT-Taste Power-Taste Home-Taste Set-Taste Pfeiltaste DiSEqC-Taste Halterung Koppeln Antenne mitFernbedienungDEUTSCH - 6

3. Bedienungsanweisungen

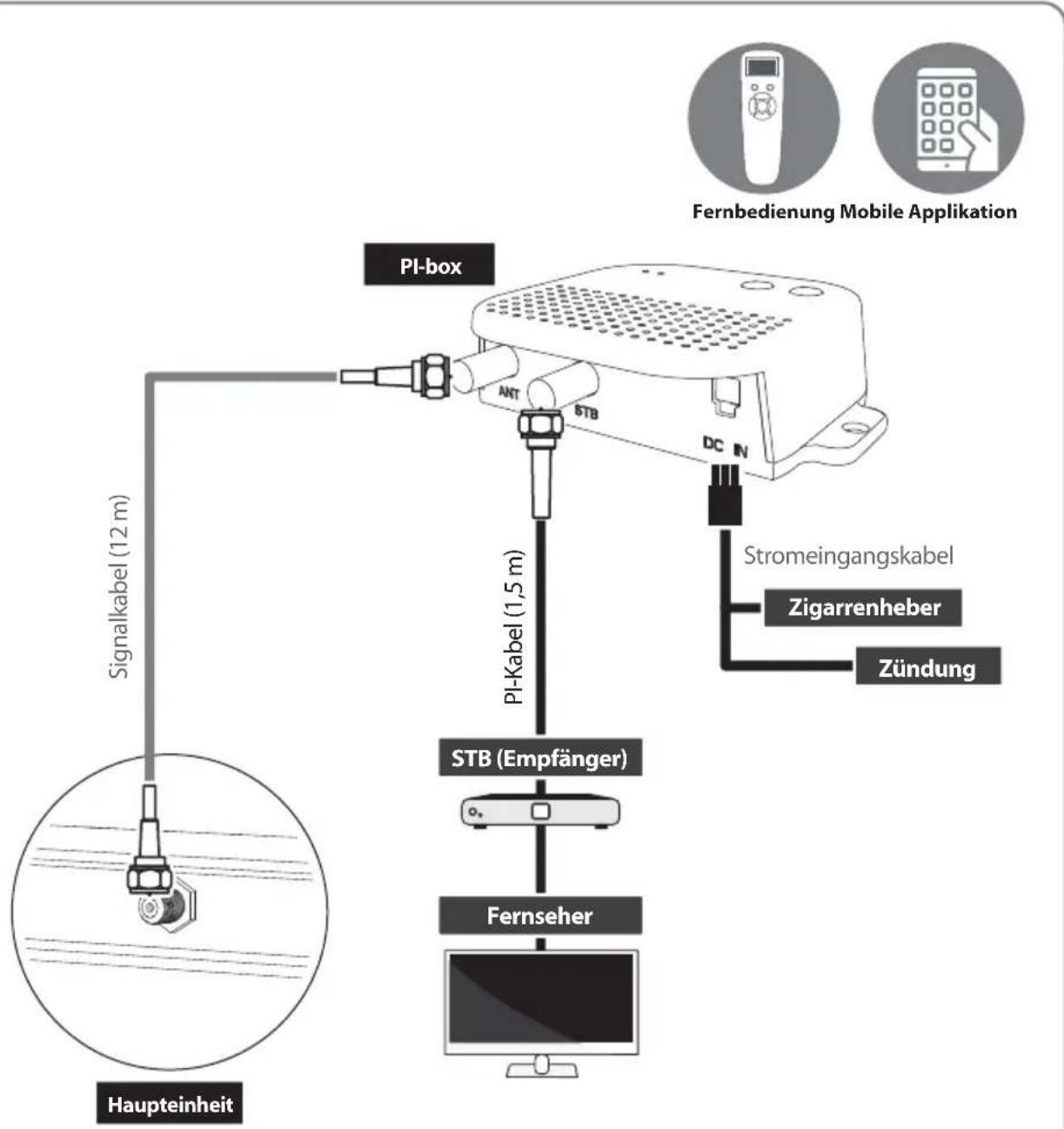

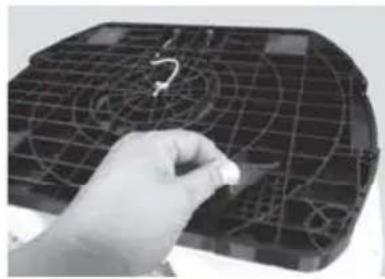

3-1. Anschlussdiagramm Mobiler Einsatz Bringen 4 Basispolster an der Bodenplatte.

• Schalten Sie den PI-box, nachdem alle Kabel Verbindungen hergestellt sind.

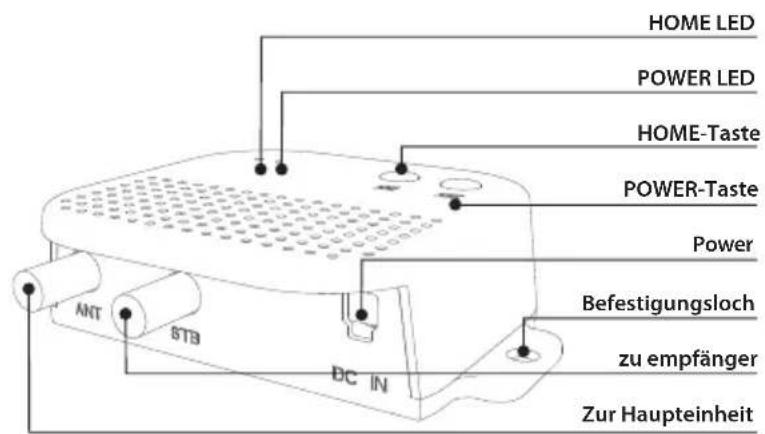

• Wenn die Antenne nicht verwendet wird, schalten die PI-box ausgeschaltet. HaupteinheitPI-box Signalkabel (12 m) PI-Kabel (1,5 m) STB (Empfänger) Fernseher Stromeingangskabel Zündung Zigarrenheber Fernbedienung Mobile ApplikationDEUTSCH - 7 Um den PI auszuschalten, müssen Sie zuerst die STB ausschalten Wenn die STB ausgeschaltet ist, halten Sie die POWER-Taste länger als 3 Sekunden gedrückt, um die Stromversorgung auszuschalten. (Power-LED aus) Bendet sich die Antenne zu diesem Zeitpunkt nicht in der HOME-position (z. B. in Richtung des Satelliten), wird die PI-Box ausgeschaltet, nachdem die Antenne in die HOME-position gebracht wurde Wenn die STB nicht ausgeschaltet ist, schaltet sich die PI-Box auch beim Drücken des Netzschalters nicht aus und die POWER-LED blinkt, um anzuzeigen, dass die STB einges- chaltet ist. Zu diesem Zeitpunkt schaltet sich der PI nicht aus und nur die Antenne bewegt sich in die HOME-position.

Beim Empfang eines Sendesignals oder wenn sich die Antenne in der Ausgangsposition bendet, arbeitet die Antenne nur mit dem Strom von der STB Bei der Suche nach einem Satelliten oder wenn sich die Antenne bewegt, wechselt sie automatisch zu dem Strom von der PI-Box

Drücken Sie die POWER-Taste, um die PI-Box einzuschalten und die Antenneneinheit mit Strom zu versorgen

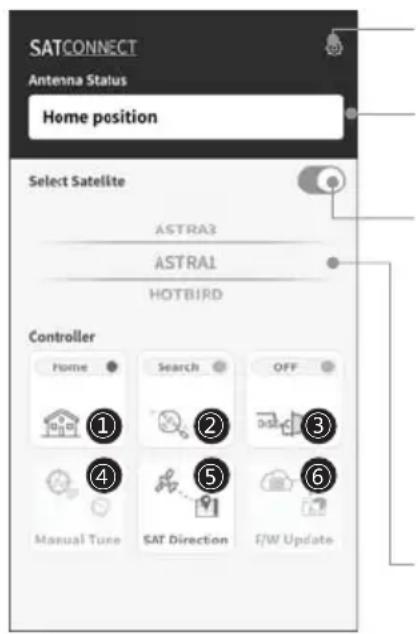

A. HOME-Taste / HOME-LED (Blau) C. Grundfunktionen Wenn die Home-Taste gedrückt wird, bewegt sich die Antenne in die Home-Position Die HOME-LED leuchtet, wenn sich die Antenne in der Ausgangsposition bendet, und blinkt, wenn die Antenne von einer anderen Position in die Ausgangsposition bewegt wird

ii.DEUTSCH - 8 WP - XX : XX : XX MAC-Adresse beginnend mit WM wird für spezielle Operationen verwendet und sollte nicht in allgemeinen Situationen ausgewählt werden. Einzelheiten nden Sie unter [G. Zusatzfunktion] WM - XX : XX : XX Bei Verwendung allgemeiner Bedienvorgänge wird es auf dem Fernbedienungsbild- schirm abgekürzt angezeigt W - XX : XX : XX W - XX : XX

Drücken Sie die BT-Taste, um zum BT-Einstellungsbildschirm zu wechseln. Mit dem Pfeil zur gewünschten Funktion wechseln und mit der SET-Taste Halten Sie die BT-Taste länger als 5 Sekunden gedrückt, um die Fernbedienung zurückzusetzen

B. BT-Einstellung Wenn Sie Antenne und Fernbedienung zum ersten Mal verwenden oder die in der Fernbedienung gespeicherte Antennenliste löschen, erscheint eine Liste der Produkte, die angeschlossen werden können. Drücken Sie die linke und rechte Taste auf der Fernbedienung, um die MAC-Adresse Ihrer Antenneneinheit auszuwählen, und drücken Sie die SET-Taste, um eine Verbindung zur Fernbedienung herzustellen SNIPE PLATINUM hat zwei MAC-Adressen, also müssen Sie genau nach der Verwendung auswählen MAC-Adresse der PI BOX von SNIPE PLATINUM. Wenn Sie Antenne und Fernbedienung zum ersten Mal verwenden, müssen Sie eine MAC-Adresse auswählen, die mit WP beginnt SELECT MAC WP - E9 : FC : E4 PRESS SET Löschen Sie die in der Fernbedienung gespeicherte MAC-Adresse der Antenne. Wird verwendet, um eine Verbindung zu anderen Produkten herzustellen BT SET REMOVE MAC PRESS SET Flüssigkristallanzeige BT-Taste Power-Taste Home-Taste Set-Taste Pfeiltaste DiSEqC-Taste Halterung Koppeln Antenne mit Fernbedienung Wenn es länger als 15 Sekunden nicht verwendet wird, wechselt es in den Energiesparmodus. (Wenn die Batterie in die Fernbedienung eingelegt ist) Um aus dem Energiesparmodus zurückzukehren, drücken Sie nur die SET-Taste.

A. Schlafmodus – EnergiesparmodusDEUTSCH - 9 D. Grundfunktionen Wenn Sie die POWER-Taste auf der Fernbedienung drücken, schaltet sich der PI ein und die Antenne wird eingeschaltet

Drücken Sie die Power-Taste der Fernbedienung und halten Sie sie länger als 3 Sekunden gedrückt, um die PI-Box auszuschalten, nachdem die Antenne in die HOME-position bewegt wurde Um die PI-Box auszuschalten, müssen Sie zuerst die STB ausschalten. Die Zustände der STB-Strom können auf dem Fernbedienungsbildschirm überprüft werden

Wenn die STB ausgeschaltet ist, drücken Sie die POWER-Taste der Fernbedienung. Die Strom des PI wird ausgeschaltet, nachdem die Antenne in die HOME-position gebracht wurde (wenn sich die Antenne nicht in der HOME-position bendet). Wenn die STB nicht ausgeschaltet wird, schaltet sich die PI BOX auch dann nicht aus, wenn Sie die Netztaste auf der Fernbedienung drücken, und der Fernbedienungsbildschirm zeigt an, dass die STB eingeschaltet ist. Zu diesem Zeitpunkt schaltet der PI nicht ab und nur die Antenne bewegt sich in die HOME-position

C. Power-Taste Die Fernbedienung sucht automatisch nach einer Antenneneinheit in der Nähe. Wenn bereits eine Antenne angeschlossen wurde, schließen Sie diese sofort an CONNECTING Remote control Version : XX Wenn die Fernbedienung und die Antenne angeschlossen sind, wird die Meldung „Connected” angezeigt W - E9 : FC Connected Wird angezeigt, wenn PI ausgeschaltet ist. Wenn Sie den Netzschalter drücken, ändert sich der Bildschirm wie unten gezeigt W - E9 : FC Press POWER Wird angezeigt, wenn PI eingeschaltet ist (erscheint etwa 2 Sekunden lang) W - E9 : FC

Wird angezeigt, wenn die PI (Antenne) ausgeschaltet ist W - E9 : FC Press POWER Zeigt an, dass der PI nicht ausgeschaltet werden kann, weil die STB eingeschaltet ist (erscheint etwa 1 Sekunde lang) W - E9 : FC Now STB On HomeDEUTSCH - 10

LNB LNB 1 LNB 2 LNB 3 LNB 4 LNB 5 LNB 6 LNB 7 LNB 8 LNB 9 LNB 10 LNB 11 LNB 12 Satellit Turksat ASTRA2 ASTRA3 ASTRA1 Hot Bird Eutelsat 9 ASTRA 4 Thor Eutelsat 5W Hispasat USER1 USER2 E. DiSEqC-Einstellung Wenn der Benutzer die STB für die Verwendung von DiSEqC 1.1 einrichtet, muss die Liste der DiSEqC-Satel- liten in der STB in derselben Reihenfolge eingestellt werden wie die Liste der Satelliten in SNIPE. Siehe SNIPEs Vorsatelliten für DiSEqC 1.1 unten Die MAC-Adresse der angeschlossenen Antenne, der für die Antenne eingestellte Satellitenname und der aktuelle Status werden angezeigt. Drücken Sie die linke oder rechte Pfeiltaste, um den gewünschten Satelliten auszuwählen und drücken Sie die SET-Taste, um nach dem Satelliten zu suchen. HOME - Wenn sich die Antenne in der HOME-position bendet Searching - Wenn die Antenne nach Satelliten sucht Found SAT - Wenn die Satellitensuche abgeschlossen ist Mov To Home - Die Antenne bewegt sich in die HOME-position W - E9 : FC ASTRA 1 Home Durch Drücken der DiSEqC-Taste werden die DiSEqC-Einstellungen der Antennene- inheit geändert. Der DiSEqC-Modus wird durch das [D]-Zeichen in der ersten Zeile angezeigt Die DiSEqC-Funktion ist deaktiviert, wenn sich die Antenne in der HOME-Position bendet. Um DiSEqC zu verwenden, drücken Sie die DiSEqC-Taste, um die Funktion zu aktivieren, wenn die Meldung „Searching“ oder „Found SAT“ auf dem Fernbedi- enungsbildschirm erscheint W - E9 : FC D ASTRA 1 Found SATDEUTSCH - 11 Anstelle von PI ein weiteres 24V Netzteil direkt an die Antenne anschließen. (Über Koaxialkabel) Koppeln Sie, indem Sie eine MAC-Adresse beginnend mit WM- anstelle einer WP- mit der App oder Fernbedienung auswählen Wenn Sie die Home-Taste auf der Fernbedienung drücken, kehrt die Antenne in die Home-Position zurück

MAC-Adressen, die mit WM beginnen, werden für spezielle Vorgänge verwendet. Beim Pairing mit dem Produkt unter Verwendung dieser MAC-Adresse können andere Funktionen nicht verwendet werden (z. B. Satellitensuche). Wählen Sie im normalen Betrieb keine andere Option als den Notfallmodus oder den Firmware-Aktualisierungsmodus ※ Notfallmodus Wenn die Antenne in einem abnormalen Zustand gestoppt wird und auf der Fernbedienung „ERROR Com“ angezeigt wird (oder der PI ausgefallen ist), kann die Antenne durch den folgenden Vorgang in ihre HOME-position zurückgebracht werden Suchen Sie im App Store nach SELFSAT und laden Sie die App "SAT CONNECT" herunter SELECT MAC WM - E9 : FC : E4 PRESS SET G. Zusatzfunktion Tritt während des Betriebs ein Fehler auf, erscheint der Fehlercode mit der Fehleranweisung Error ELdn : EL Bewegung Error COM : Kommunikationsfehler Wenn eine Fehlermeldung erscheint, schalten Sie die STB und PI aus, trennen Sie alle angeschlossenen Kabel und schließen Sie sie wieder an W - E9 : FC D ASTRA 1 Error ELdn F. Fehlermeldung Überprüfen Sie die MAC-Adresse an Ihrer Antenneneinheit (auf der Antenne oder PI-Box / Bedienungsanleitung) Wenn Sie die heruntergeladene Anwendung ausführen, wird automatisch eine anschließbare Antenneneinheit erkannt Wählen Sie diejenige aus, die Ihrer Antennen-MAC-Adresse entspricht Es gibt zwei Antennen-MAC-Adressen, eine beginnt mit WM- und eine beginnt mit WP. Für den Satellitensuchbetrieb muss eine MAC-Adresse ausgewählt werden, die mit WP beginnt Klicken Sie auf die Schaltäche "Connect", um die Bluetooth-Verbindung zwischen Ihrer Antenneneinheit und dem Smart-Gerät herzustellen Schritt 1. Schritt 2. Schritt 3. Schritt 4. A. Laden Sie die App aus dem App Store herunter (Android/iOS) B. Antenne mit App koppeln Bevor Sie diese App verwenden, müssen Sie die BT- und GPS-Funktion auf Ihrem Smart-Gerät aktivieren. ※DEUTSCH - 12 C. Grundfunktionen Einstelltaste Zeigt den aktuellen Status der Antenne an Statusanzeigefenster Um die Antenne auszuschalten, müssen Sie zuerst die STB ausschalten. Schalten Sie die STB aus und drücken Sie dann den POWER-Taste, um das PI-Box auszuschalten, nachdem sich die Antenne in die HOME-position bewegt hat. Wird der POWER-Taste gedrückt, während der Receiver nicht ausgeschaltet ist, bewegt sich die Antenne nur in die HOME-posi- tion und der Strom wird nicht ausgeschaltet Antennenstrom EIN/AUS Wählen Sie einen Satelliten für die Suche aus Satellitenauswahlfenster Wird verwendet, um die Antenne in die HOME-position zu bewegen. Die orangefarbene Lampe blinkt während der Fahrt zur Ausgangsposition und die grüne Lampe schaltet sich ein, nachdem sie vollständig in die Ausgangsposition gefahren ist Wird für die Suche nach Satelliten verwendet. Wählen Sie den gewünschten Satelliten aus und drücken Sie die Taste, die Antenne sucht danach. Während der Suche nach einem Satelliten blinkt die orangefarbene Lampe, und wenn ein Satellit gefund- en wird, leuchtet die grüne Lampe Wird verwendet, um die DiSEqC-Unterstützung der STB einzustellen. Wenn DiSEqC eingestellt ist, leuchtet die orangefarbene Lampe und unterstützt DiSEqC in der STB Wird verwendet, um die Antenne manuell zu bewegen. Diese Option ist erst nach Abschluss der Satellitensuche verfügbar. Diese Option ermöglicht das manuelle Verschieben der Antenne, garantiert jedoch keine optimale Leistung Wird verwendet, um die Richtung des ausgewählten Satelliten zu überprüfen Wird verwendet, um die Firmware der Antenne zu aktualisieren. Zum Aktualisieren der Firmware der Antenne, muss eine MAC-Adresse beginnend mit WM- anstelle einer MAC-Adresse beginnend mit WP- ausgewählt werden. Die Meldung "NEU" wird angezeigt, wenn eine neue aktualisierte Version von F/W vorliegt Nach Abschluss des Updates müssen Sie die WM-MAC-Adresse der Antenne entkoppeln und erneut mit der WP-MAC-Adresse koppeln

Firmware-Version, Spracheinstellung kann überprüft werden

④⑤⑥DEUTSCH - 13 Wenn Sie das Gerät physisch bewegen, muss das Gerät in die HOME-Posi- tion zurückgebracht werden, um Schäden zu vermeiden. WARNUNG SNIPE PLATINUM wird automatisch in die HOME-Position zurückgeklappt, wenn sich das Fahrzeug bei eingeschaltetem Gerät schneller als 30 km/h bewegt. SNIPE PLATINUM unterstützt die Zündfunktion. Bei angeschlossenem Zündkabel fährt die Antenne beim Starten des Fahrzeugs automatisch in die HOME-Position. Hinweis Laden Sie die Sat Connect App aus dem App Store herunter und installieren Sie sieSchalten Sie den STB(Empfänger) und die PI BOX ein

Koppeln Sie die App mit der Antenne. Zu diesem Zeitpunkt sollte die Antenne eine MAC-Adresse auswählen, die mit WM beginnt (anstelle einer MAC-Adresse, die mit WP- beginnt).Wählen Sie [F/W Update] aus dem Menü, um die Antenne zu aktualisierenNach Abschluss des Updates müssen Sie die WM-MAC-Adresse der Antenne entkoppeln und erneut mit der WP-MAC-Adresse koppeln

SELECT MAC WM - E9 : FC : E4 PRESS SET 3-3. Kurzübersicht Schalten Sie die Fernbedienung ein und wählen Sie das Gerät, das der MAC-Adresse Ihrer Antenne entspricht. Wählen Sie mit der linken und rechten Pfeiltaste den Satelliten aus und drücken Sie die SET-Taste. Warten Sie, bis die Meldung 'FOUND SAT' auf dem Fernbedienungsbild- schirm erscheint. Wenn die Satellitensuche abgeschlossen ist, sehen Sie sich die Sendung an.

Es gibt eine Reihe Ursachen, die die Signalempfangsqualität oder den Betrieb des Gerät beeinträchtigen können. Der folgende Abschnitt befasst sich mit den häugsten Ursachen und deren eventuellen Lösungen.

Überprüfen Sie die Verbindung zwischen Stromversorgung und PI-Box. Überprüfen Sie die Verbindung zwischen der PI-Box und der Antenne. Überprüfen Sie, ob das Stromeingangskabel beschädigt wurde. Überprüfen Sie die Batteriepolaritäten (+/-). Überprüfen Sie, ob die PI-Box eingeschaltet ist (Überprüfen Sie, ob die Power-LED der PI-Box leuchtet). ii. iii. iv. Wählen Sie einen anderen Satelliten als Beispiel für Astra3. Wenn dies sperrt, wählen Sie den gewünschten Satelliten aus. dh Astra1. Schalten Sie das Gerät aus und wieder ein und wählen Sie den gewünschten Satelliten aus. Schalten Sie den Receiver oder den Fernseher mit DVB-S2-Tuner aus und starten Sie den Suchvorgang erneut. Schalten Sie den Receiver oder den Fernseher mit DVB-S2-Tuner erst ein, nachdem Ihre Sat-Anlage den Satelliten gefunden hat. ii. iii. iv.

A. Keine Funktion beim Einschalten der Antenne Überprüfen Sie erneut, ob alle Kabelverbindungen korrekt hergestellt wurden. D. Mechanische Probleme

Schalten Sie den Netzschalter aus und wieder ein. Die Antenne hängt in einer bestimmten Position fest und bewegt sich nicht. ii. Schalten Sie den Netzschalter aus und wieder ein. Bei weiter bestehenden Problemen wenden Sie sich an lokalen Händler/Laden. Die Antenne macht während der Bewegung knackende Geräusche und hängt in einer Stellung fest.

C. Der ausgewählte Satellit kann nicht durchsucht werden Satellitensignale können durch Gebäude oder Bäume blockiert oder beeinträchtigt werden. Stellen Sie sicher, dass sich in südlicher Richtung keine Hindernisse benden.

D. Weitere Ursachen Wenn die Kabel des Systems nicht ordnungsmäßig angeschlossen sind, läuft das System nicht einwandfrei. Im Falle eines Kabelschadens, wenden Sie sich bitte an lokalen Händler/Laden.

ii. iii. B. Die Fernbedienung lässt sich nicht einschalten Versuchen Sie, eine andere Taste als die DiSEqC-Taste zu drücken. Überprüfen Sie, ob der Akku richtig eingelegt ist. Überprüfen Sie, ob der Akku der Fernbedienung leer ist.DEUTSCH - 15

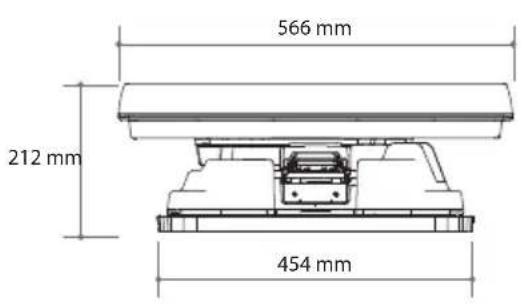

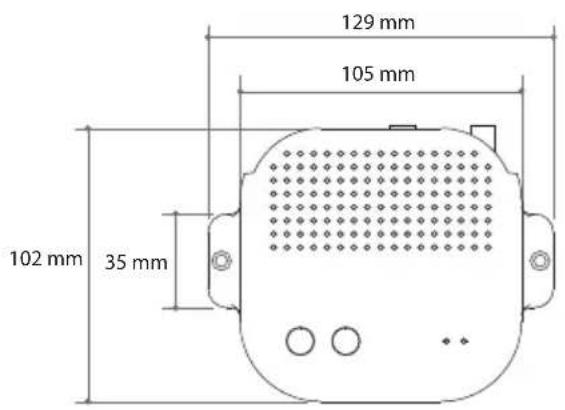

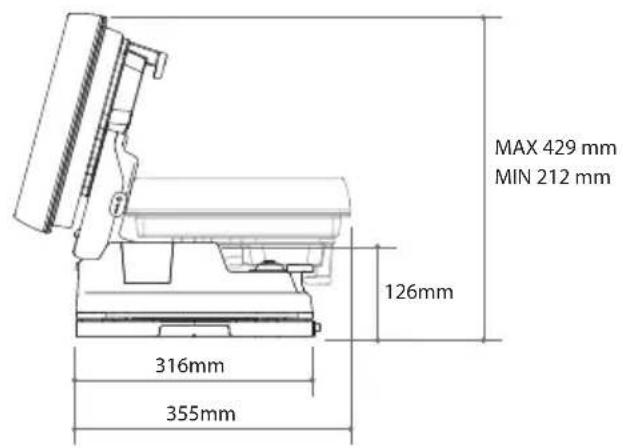

6-1. Abmessungen SNIPE PLATINUM PI-box Fernbedienung 105 mm 129 mm 102 mm 35 mm 34 mm 28 mm 102 mm 85mm 69 mm 25 mm 15 mm50 mm 155 mm 155 mm 454 mm 566 mm 316mm 355mm MAX 429 mm MIN 212 mm 126mm 212 mmDEUTSCH - 16 Modell Eingangsfrequenz Polarisation Antennengewinn Abmessungen ( W x D x H ) Gewicht Min EIRP Winkelbereich (EL/AZ/SK) Satellitenvermittlungssystem Satellitensuchzeit LNB Spannungsversorgung Stromverbrauch Ausgang Ausgangsfrequenz L.O. frequenz SNIPE PLATINUM

DC 12 V 30 W (wahrend des Suchlaufs) Modell Frequenz Unterstützt Bluetooth-Version BLE gewinn Abmessungen (W x D x H) Flüssigkristall Abmessungen (L X H) Batterie Sendeleistung Empfangsempndlichkeit Fernbedienung

Ver 4.2 bis zu +3 dBm bis auf -92 dBm 140 X 50 X 18 mm 128 x 64 Pixel AAA X 2 6-2. Technische DatenDEUTSCH - 17 Achten Sie darauf , dass genügend Platz für die fach SNIPE PLATINUM, ebenso wie für den Betriebsbereich ( Aktionsradius ).

7. Wohnwagen / Wohnmobil Installations

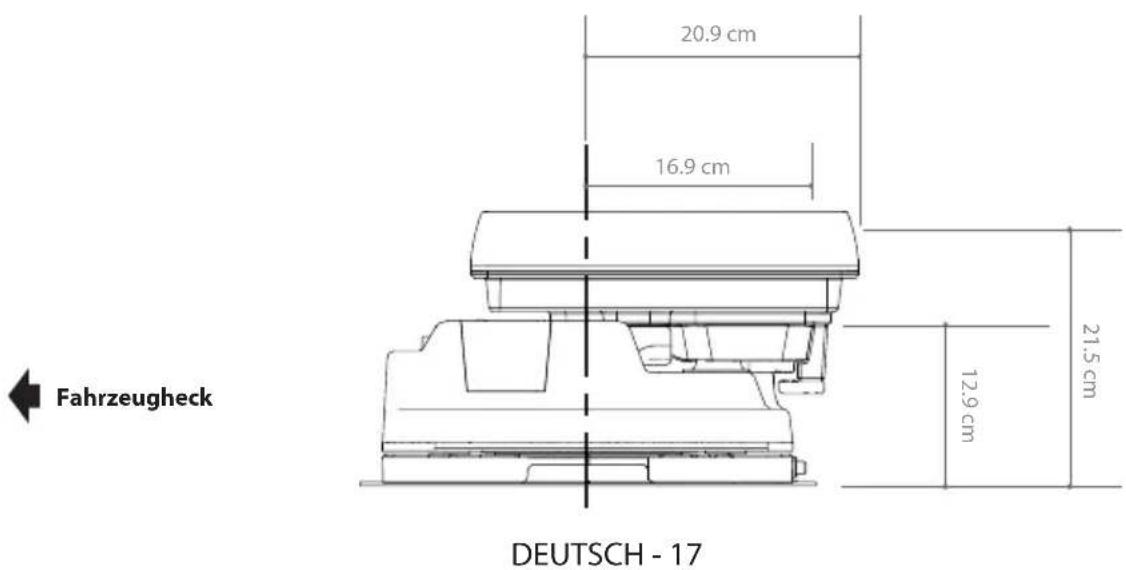

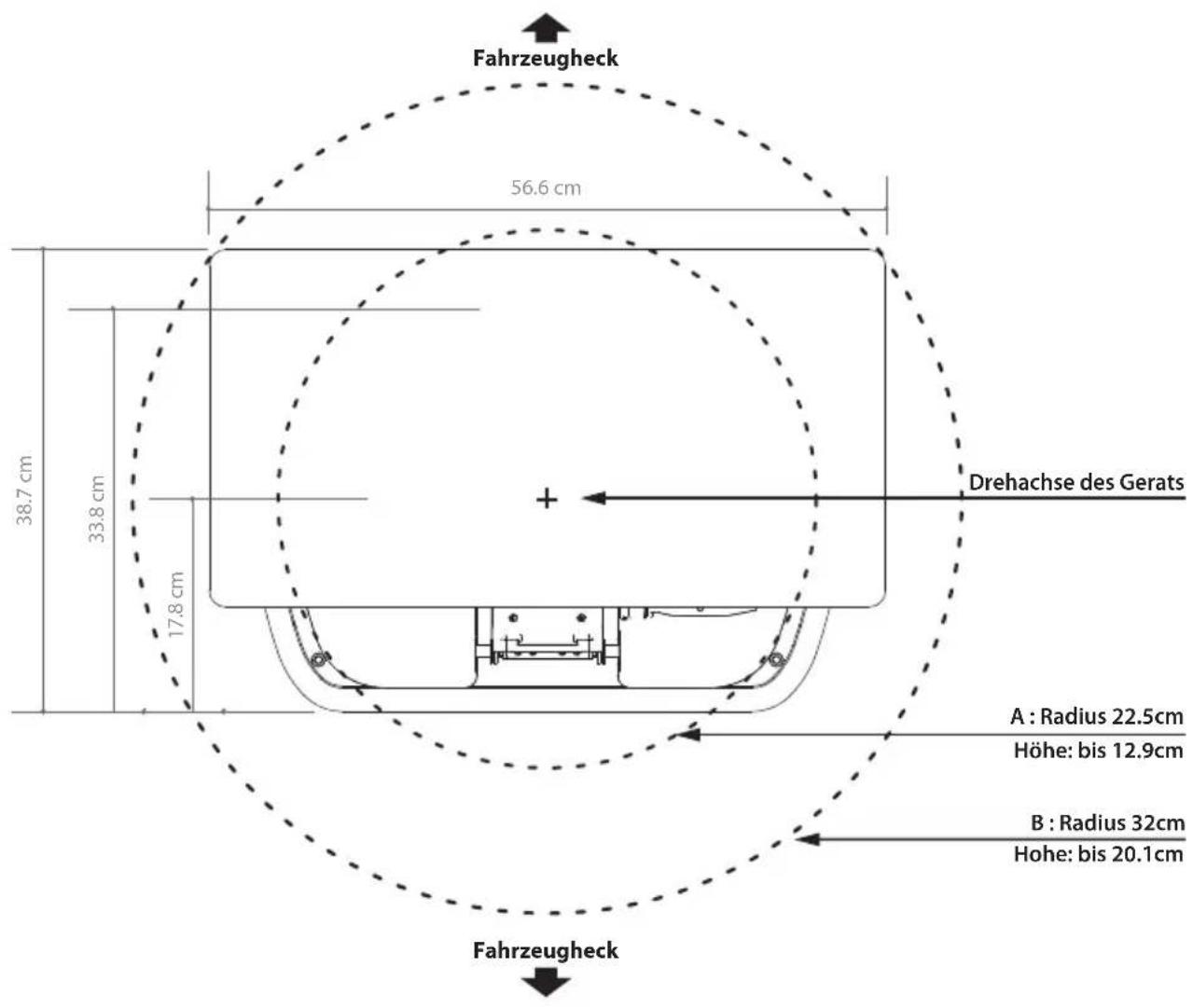

7-1 . Platzbedarf für die Installation B : Radius 32cm Hohe: bis 20.1cm A : Radius 22.5cm Höhe: bis 12.9cm Drehachse des Gerats Fahrzeugheck Fahrzeugheck Fahrzeugheck

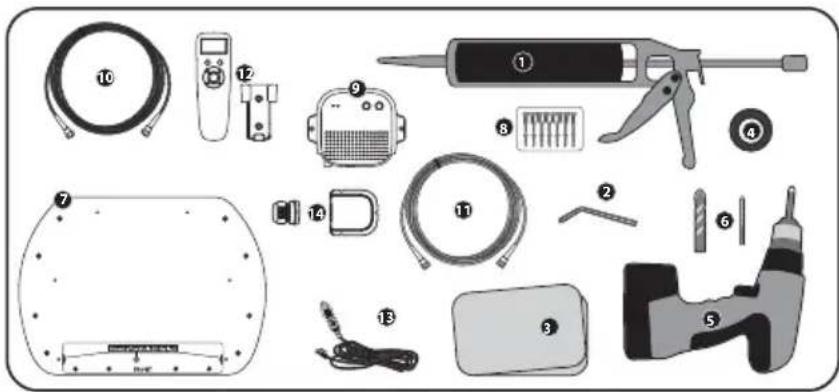

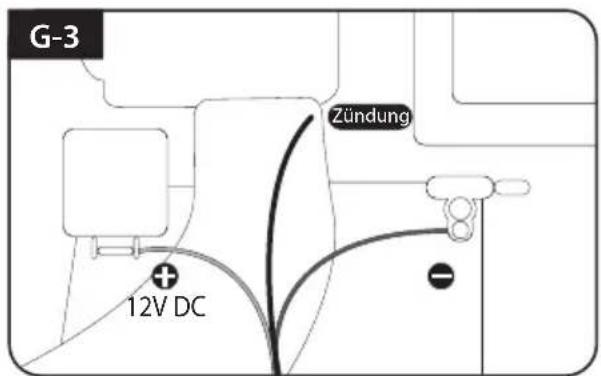

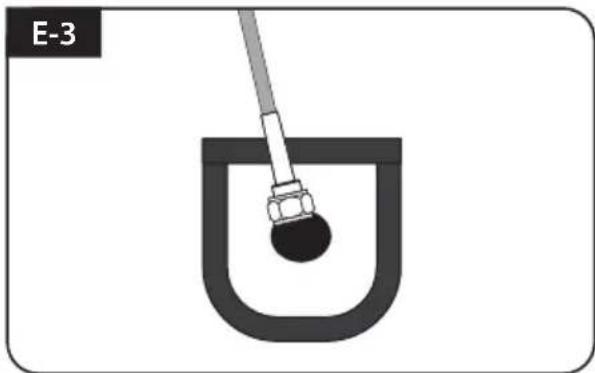

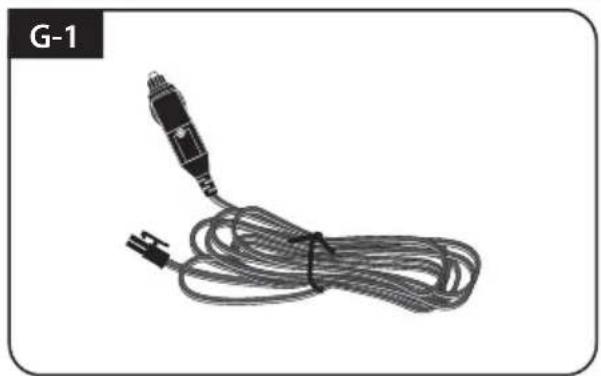

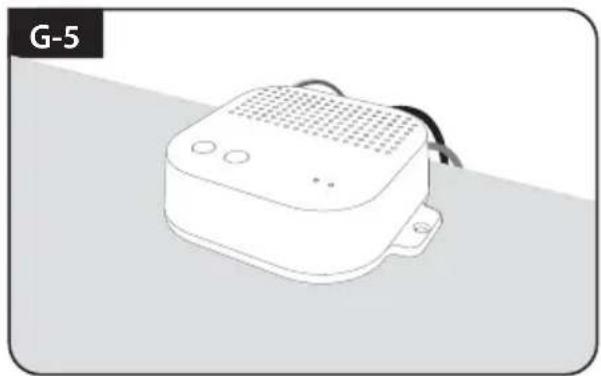

※ Montageplatte RichtungSilikonInbusschlüsselReinigerAbdeckbandBohrmaschine2mm Bohrer, über 20mm BohrerMontageplatteM6 × 15(8), M4 × 20(14)PI-boxPI-kabel (1,5m)Signalkabel (12 m)Fernbedienung, FernbedienunghalterungStromversorgungskabel (Zigarettenanzunder-Kabel)Kabelverschraubung & Kabelhalter 7-2. Ausrüstung für die Installation 7-3. Montage A. Montageplatte Installation auf dem Autodach

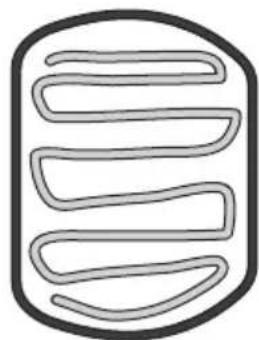

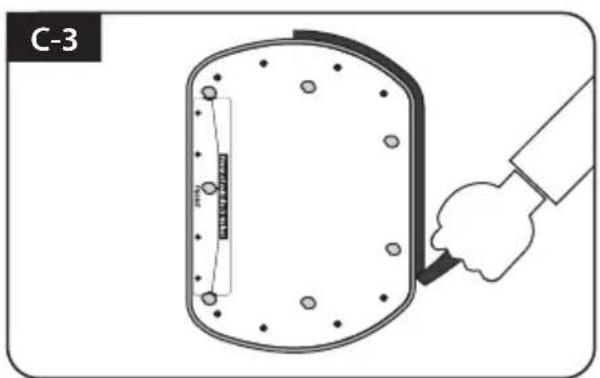

Beiseite legen Montageplatte zum Silikon innerhalb der angeschlossenen abdeckband, aber lassen Sie 2cm innen Lücke von der Linie Bringen abdeckband um die Montageplatte neben 5mm A-4 A-2 FRONT Reinigen Sie die Oberache mit Reiniger A-3 A-1 Suchen Montageplatte in der Mitte Autodach

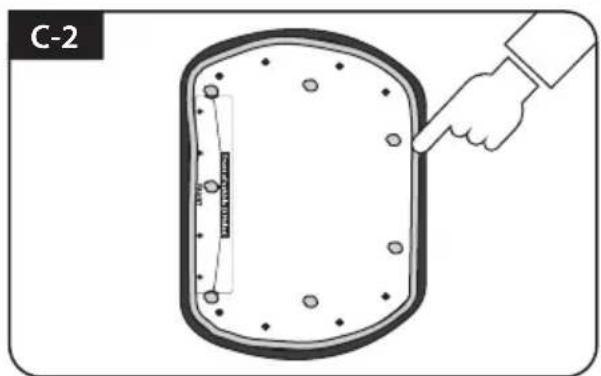

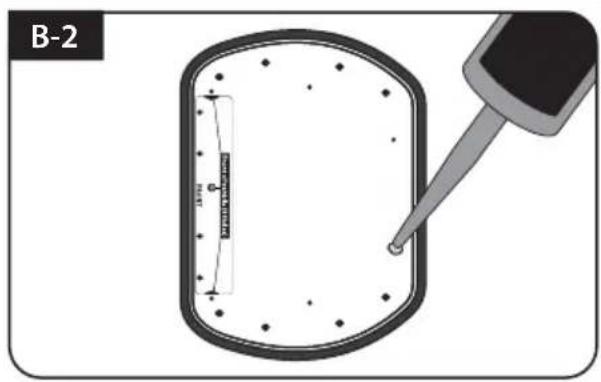

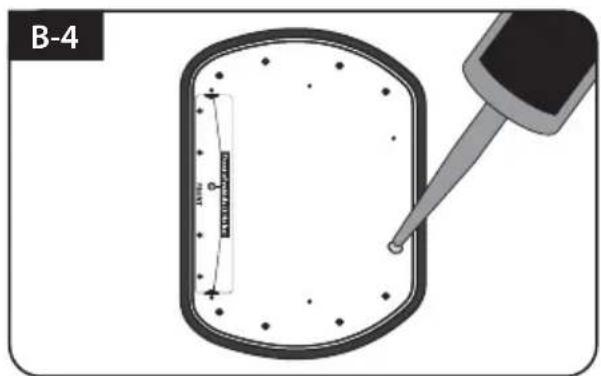

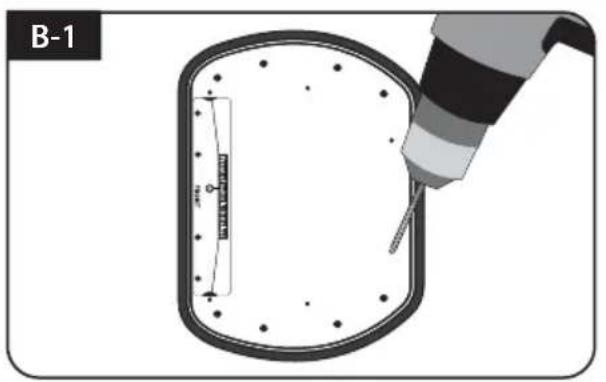

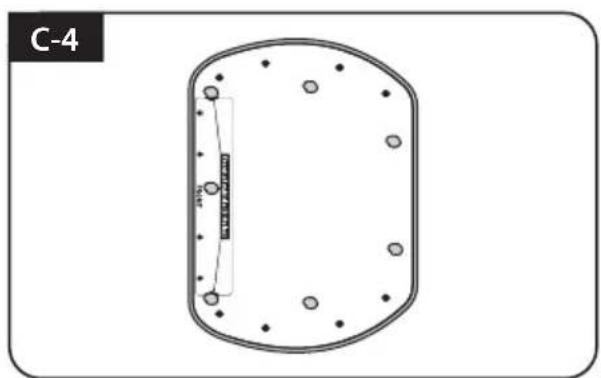

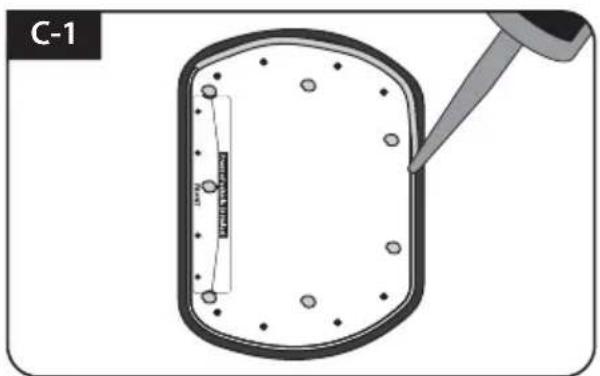

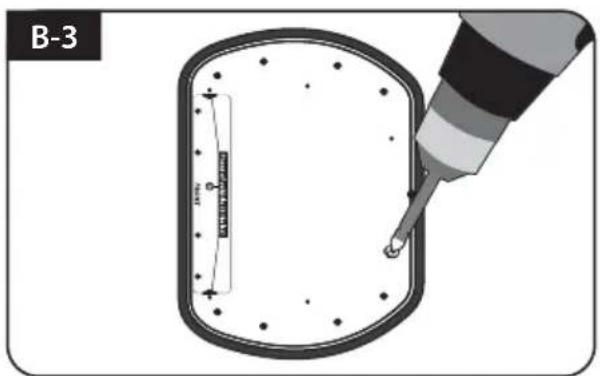

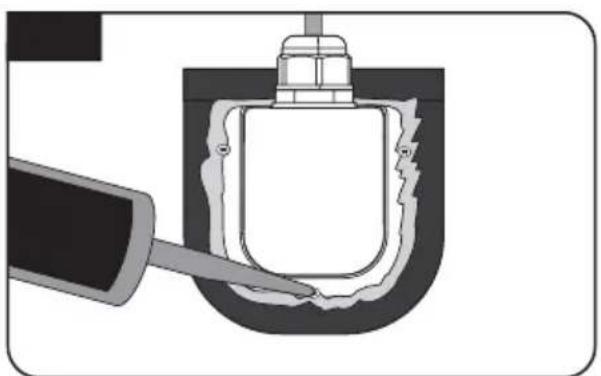

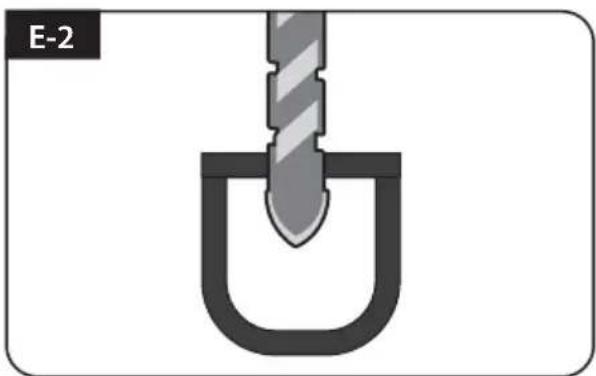

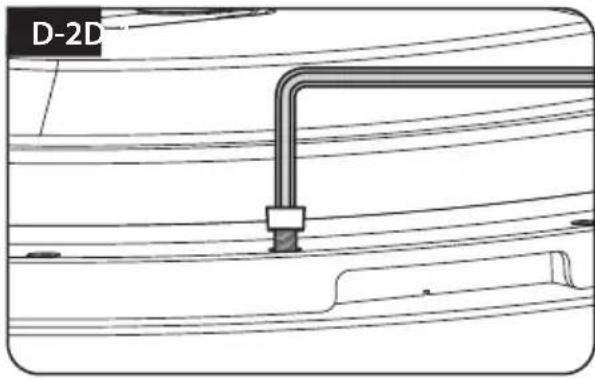

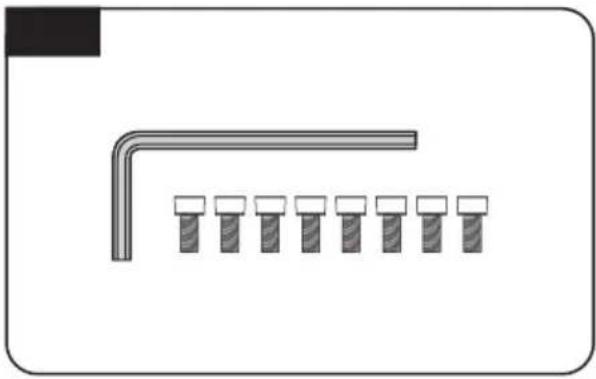

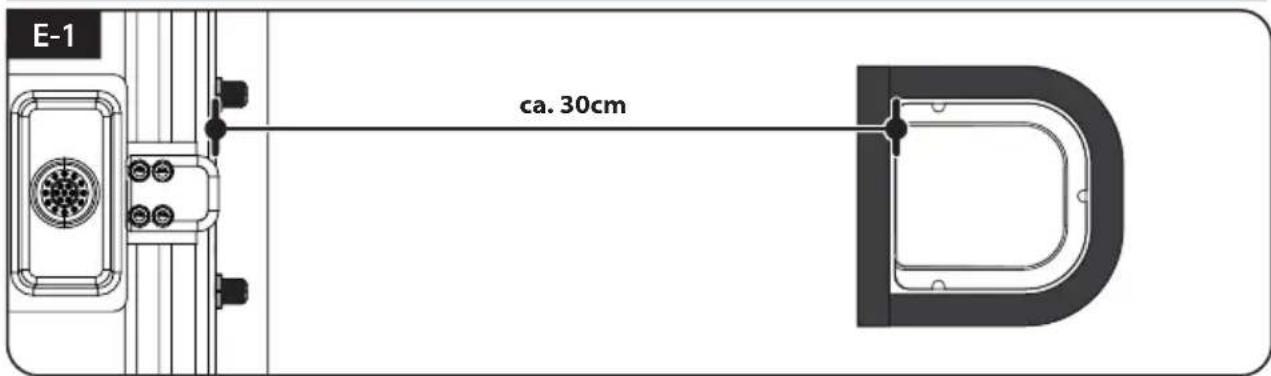

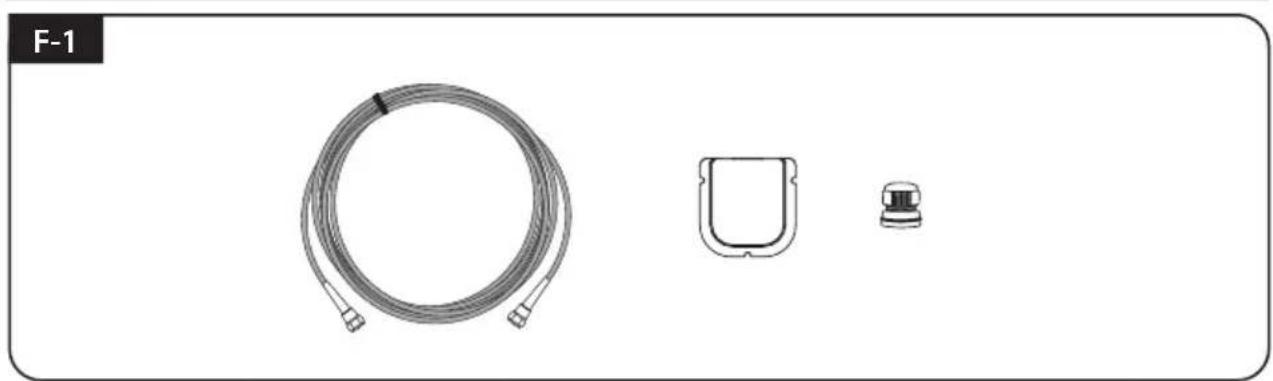

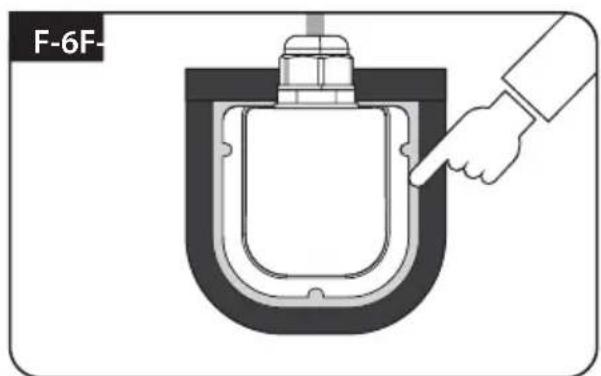

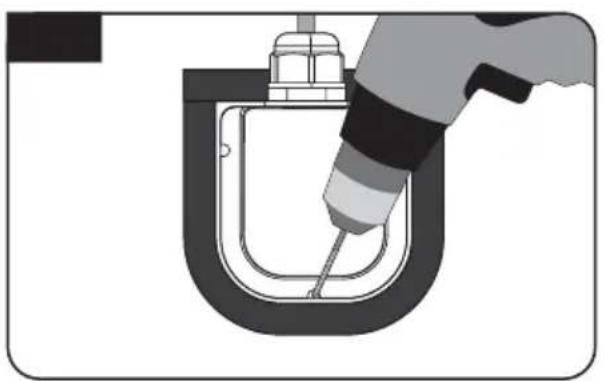

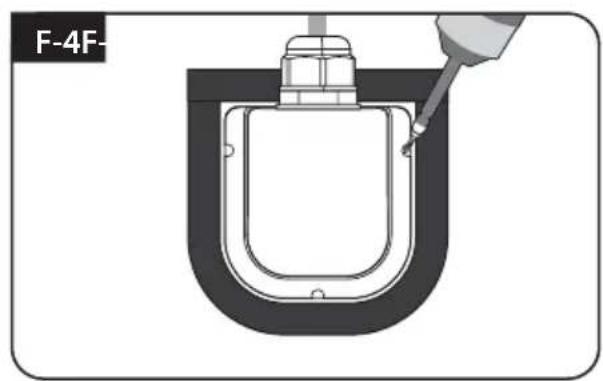

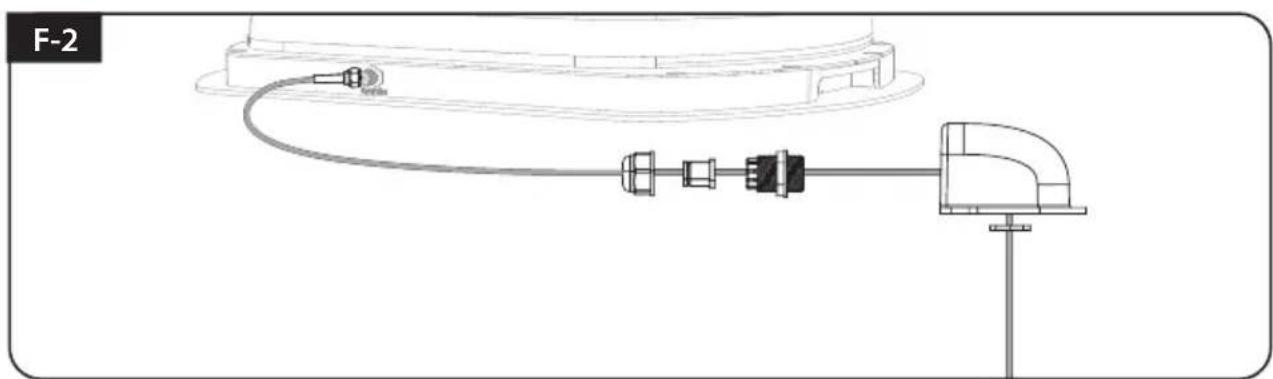

9DEUTSCH - 19 B-3 B-1 Silikon auftragen auf den Löchern C. Silikon auftragen zwischen Montageplatte und abdeckband Das abdeckband entfernen und trocknen lassen C-4 C-2 Silikon auftragen rund Montageplatte Kante C-3 C-1 Aufgeräumter Silikonoberäche Bereiten Sie die Antenne platzieren auf den aufrechten acht(8) Bolzen B. Montieren Sie 7pcs der M4x20 Schraube der Montageplatte zu befestigen Montieren Sie 7pcs der M4x20 Silikon re-auftragen die Montagebolzen oben B-4 B-2 Platzieren Sie das Montageplatte auf der Silikon, und machen 7 Bohrungen (2 mm) mit einer BohrmaschineDEUTSCH - 20 Stellen Sie sicher, dass die Lochgröße so minimal ist, sodass ein Kabel durchgezogen werden kann E-2 Platzieren Sie den Kabelhalter 30cm von der hinteren Mitte der Antenne entfernt. Bringen Sie Abdeckband 5mm von der Außenseite des Halters entfernt an E-3 E-1 Ein 20 mm Loch in der Mitte des Klebebandes bohren D-2D-1 D. Befestigen Sie die Montageplatte mit 4 Stück Schrauben mit Inbusschlüssel E. Kabelhalter Installation 1 Legen Sie das Antenne auf der Montageplatte und fest anziehen jeder der Bolzen mit Inbusschlüssel Teile erforderlich, Inbusschlüssel und acht (8) der M6 × 15 Bolzen ca. 30cmDEUTSCH - 21 F-2 Signalkabel, Kabelhalter und Kabelverschraubung sind erforderlich Den Kabelhalter in die Klebebandmarkierungen einsetzen. Drei (3) 2 mm Löcher bohren Den Kabelhalter am Fahrzeugdach mit drei(3) M4x20 Schrauben an den Bohrlöchern befestigen F-4F-3 Das Silikon um Kabelhalter herum und auf die Oberseite der Schrauben für Wasserdichtigkeit aufbringen Die Kabel anschließen und das abdeckband entfernen, danach Silikon vor dem Trocknen entfernen F-6F-5 F-1 Das Kabel an den Kabelhalter aufstellen, wie oben abgebildet F. Kabelhalter Installation 2DEUTSCH - 22 Stellen Sie den PI-box auf und schließen Sie die Kabel an den PI-box (Strom-, Signal- und PI-kabel) ein G-5 Nehmen Sie ein Stromversorgungskabel und stecken Sie es in Zigarettenanzünder (12V Steckdose) ein Für die Stromversorgung von der Autobatterie machen Sie den Zigarrenstecker stromlos, um innere drei Kabel herauszunehmen und loskoppeln, um Kupferkabel herauszunehmen G-2 Befestigen Sie die Fernbedienungshalterung dort, wo sie mit zwei (2) M4x20-Schrauben befestigt werden soll G-6 Befestigen Sie die PI Box dort, wo sie mit zwei (2) M4x20-Schrauben befestigt werden soll G-4 G-1 G. PI-box, Fernbedienung und Fernbedienunghalterung Installation G-3 Passen Sie die Polaritäten der Stromkabel an die Polaritäten der Batterie an, rot an rot / schwarz an schwarz und weißes Zündkabel an den Zündanschluss des Fahrzeugs 12V DC Zündungca. 1,5 m STB (Empfänger)Table des matières
