BEDIENUNGSANLEITUNG Snipe Air Selfsat

1. Allgemeine Informationen

1-1. Produktvorstellung 1-2. Bestimmungsgemäße Verwendung 1-3. Sicherheitsanweisungen

2. Verpackungsinhalt

2-1. Lieferumfang 2-2. Teilebezeichnung

8-1. Abmessungen 8-2. Technische Daten

9. Wohnwagen / Wohnmobil Installations

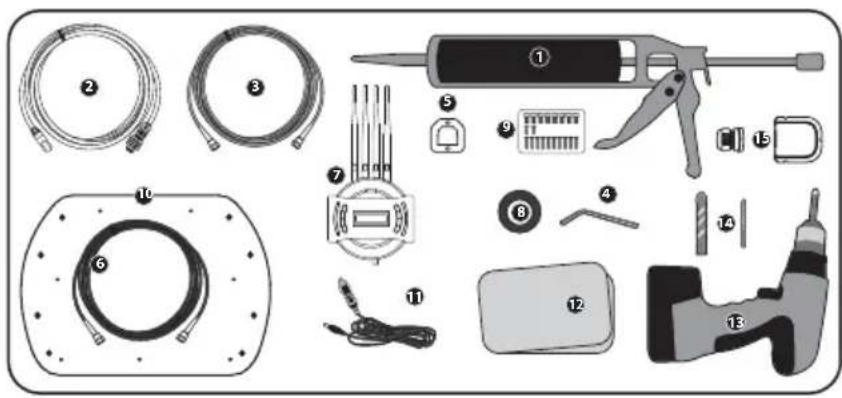

9-1. Platzbedarf für die Installation 9-2. Ausrüstung für die Installation 9-3. Montage

3. Bedienungsanweisungen

3-1. Anschlussdiagramm 3-2. Funktionsbeschreibung 3-3. Kurzanleitung

6-1. WLAN-Netzwerkeinstellungen auf den Geräten 6-2. Konguration des Routers über das Internet 6-3. SAT>IP-Client einrichten

5. Erweiterte Einstellungen

6. Vorbereitung für die Übertragung auf SAT>IP-Clients

1. Allgemeine Informationen

1-1. Produktvorstellung Die Betriebsanleitung beschreibt die Funktion und Bedienung des automatischen, selbstnach- führenden Satelliten-Systems SNIPE Air. Der korrekte und sichere Betrieb des Systems ist nur gewährleistet, wenn die folgenden Anweisungen für Installation und Betrieb befolgt werden. SNIPE Air ist ein intelligentes Satellitenempfangssystem, das sich automatisch auf die gespeicherten Satelliten ausrichten kann, sofern es sich in der Ausleuchtzone bendet. Da die Nachführfunktion mit einer schlanken und agilen Antenne durchgeführt wird, weist SNIPE Air einen geringen Platzbedarf auf. Für den allgemeinen Betrieb, stellen Sie bitte sicher, dass das System immer eine klare Sicht auf den Himmel. Wenn der Satelliten-Signal-Strahl durch Hindernisse wie Berge, Gebäude oder Bäume unterbrochen wird, wird das Gerät nicht funktionieren und kein TV-Signal empfangen werden. Zudem ist es mit einem SAT>IP-LNB und einem 802.11AC-Router ausgestattet, der Ihnen ermöglicht, bis zu 8 verschiedene mobile Geräte gleichzeitig zu benutzen, um Satellitenfern- sehen zu empfangen. Dieses SNIPE Air wurde mit der modernsten Technologie entwickelt und ist damit Teil eines weltweiten Trends. Für weitere Informationen zur allgemeinen Verwendung dieses Geräts wenden Sie sich an örtlichen Händler.GERMAN - 3 Es ist nicht möglich bei diesem Produkt Komponenten hinzuzufügen oder zu entfernen. Es dürfen keine anderen Komponenten, als ursprünglich geliefert, verwendet werden. Um die Installation abzuschließen strikt befolgen Sie alle Installationsanleitung in der mitgelief- erten Bedienungsanleitung. Die Nichtbeachtung der Bedienungsanleitung kann zu Schäden an dem Gerät oder Fahrzeug führen. Das Produkt erfordert keine regelmäßige Wartung; alle Arbeiten müssen in einem zugelass- enen Service Center durchgeführt werden. Alle relevanten Richtlinien der Automobilindustrie müssen beachtet und eingehalten werden. Das Produkt darf nur auf soliden Fahrzeugdächern montiert werden. Falls SNIPE Air auf einem Fahrzeug angebracht ist, ist es zu vermeiden, das Fahrzeug in einer Bürstenwaschanlage, Waschstraße oder mit Hochdruckreinigern zu waschen.

Beachten Sie bitte folgende Hinweise des Herstellers: 1-2. Bestimmungsgemäße Verwendung Das vorliegende Produkt wurde für einen mobilen Einsatz und für eine Festinstallation auf einem Fahrzeug mit einer Höchstgeschwindigkeit von weniger als 130 km/h konzipiert. Das Antenne ist so programmiert, dass automatisch bei geostationären Fernsehsatelliten zielen SNIPE Air kann mit einer Standard-Fahrzeugspannung von 12 oder 24V versorgt werden. Zur Montage auf dem Fahrzeug verwenden Sie das Stromversorgungskabel (Zigarettenanzünder) zur Stromversorgung. Für den mobilen Einsatz muss der optionale Stromadapter, der vom SNIPE Air Hersteller produziert, verwendet werden. Das vorliegende Produkt darf nur für den in dieser Anleitung beschriebenen Zweck verwen- det werden. 1-3. Sicherheitsanweisungen Bitte lesen Sie sorgfältig die Bedienungsanleitung und befolgen Sie die Anweisungen i n diesem Handbuch und verwenden SNIPE Air für den vorgesehenen Zweck. Stellen Sie bei der Montage SNIPE Air bitte sicher, dass die Montage mit den mitgeliefer- ten Kabel erfolgt, und dass diese Kabel nicht in irgendeiner Weise verändert wurden. Falls das Gerät im Ausland betrieben wird, beachten Sie bitte die dafür geltenden gesetzlichen Bestimmungen. Sie übernimmt als Nutzer des Geräts die Verantwortung dafür, das Gerät in Beachtung der relevanten Gesetze und Vorschriften zu betreiben. Der Hersteller haftet nicht für Verluste oder Schäden, die durch Anschluss an ungeeigneten Stromquellen, Einsatz falscher Anschlusskabel oder unsachgemäße Installation mittelbar oder unmittelbar an dem Gerät, Fahrzeug oder anderen Geräten entstanden sind.GERMAN - 4

2. Verpackungsinhalt

2-1. Lieferumfang Netzteil muss separat erworben werden. Bitte fragen Sie lokalen Händler/Laden für weitere Informationen Nur ein Netzteil des Herstellers der SNIPE Serie stellt die korrekte Funktion sicher und sollte verwendet werden. Die tatsächlichen Komponenten können sich von den obigen Bildern unters- cheiden. Das Gerät kann mit einer Autobatterie versorgt werden. Um ein Kabel für die Stromversorgung herstellen, schneiden Sie den Zigarettenanzünder ab und entfernen die Isolierung der Kupferkabel.

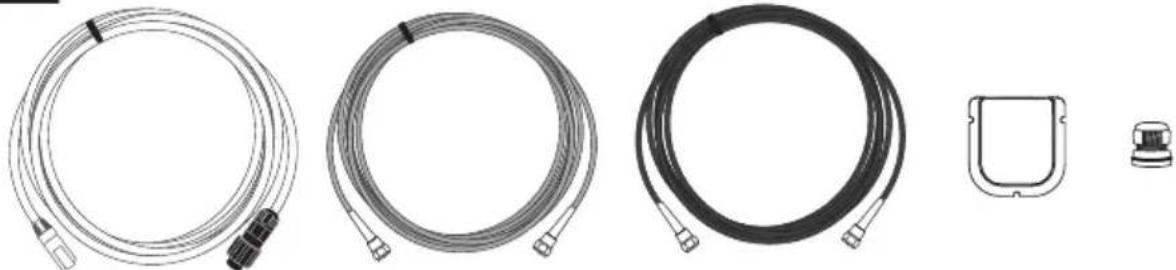

Haupteinheit Befestigungsplatte KabelverschraubungTransportkoer Kabelhalter Zigarettenanzünder-Kabel Empfängerkabel -12m , Graue M6 × 15(8) , M4 × 16(2) , M4 ×20(10) Bedienungsanleitung Inbusschlüssel Strom adapter (Optional) Manual Controller / WLAN-Antennen (4) Controller halterung Controllerkable - 12m , Schwarze SAT>IP WLAN-Kabel BasispolsterGERMAN - 5 2-2. Teilebezeichnung Haupteinheit Verriegelung Antenne LNB & SAT>IP server Controller Ex LAN Anschluss USB-Anschluss SAT>IP Anschluss POWER, Arrows, OK-Taste LCD-Bildschirm LAN LED

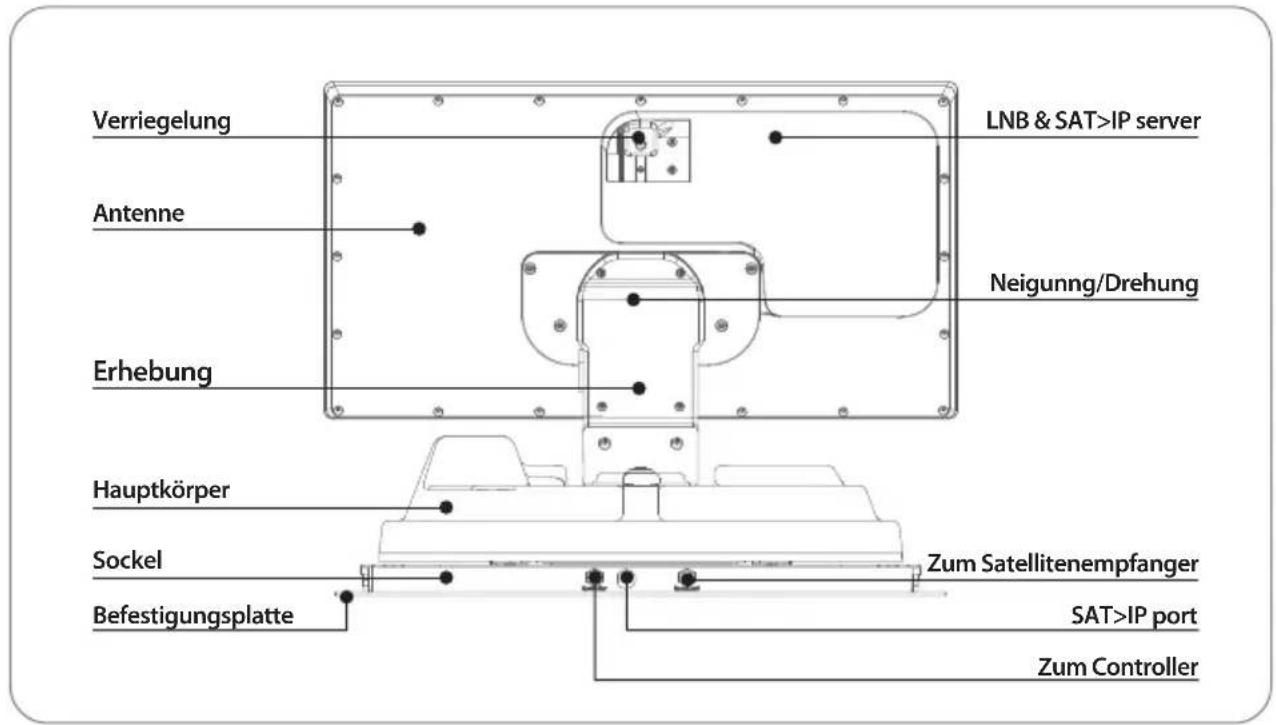

GPS-Status LED Neigunng/Drehung Zum Satellitenempfanger SAT>IP port Zum Controller Erhebung Hauptkörper Sockel Befestigungsplatte HOME-Statusanzeige Kommunikations-LED NID Check LED Fehler LED Halterung Stromanschluss HOME, MODE, SET, TUNE-Taste Zur HaupteinheitGERMAN - 6 Um eine Sendung auf einem Mobilgerät anzusehen, muss ein geeignetes Programm oder eine App vorhanden sein. Besuchen Sie bitte http://Satip.info für weitere Informationen. Hinweis Mobiler Einsatz Bringen 4 Basispolster an der Bodenplatte.

3. Bedienungsanweisungen

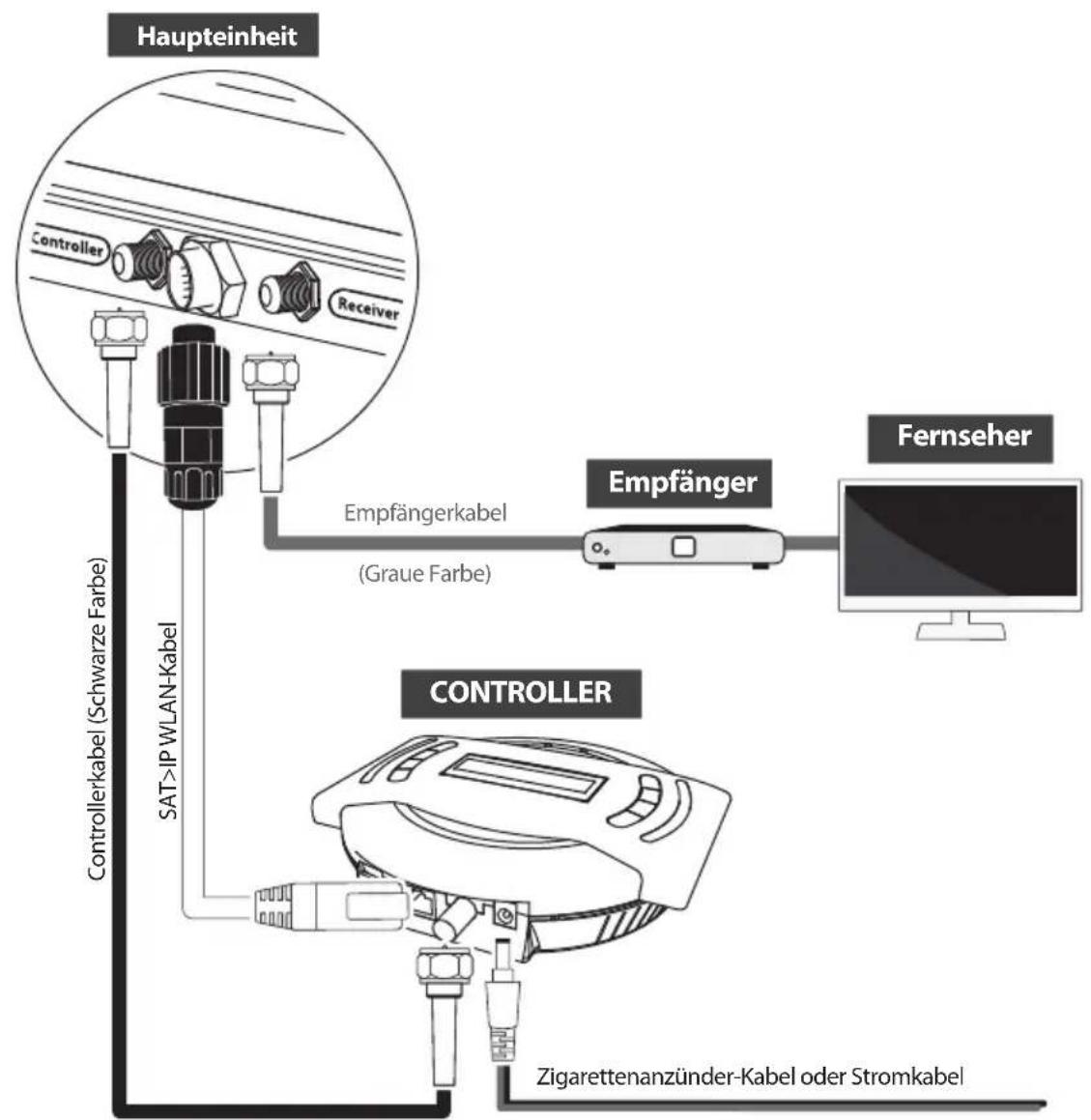

3-1. Anschlussdiagramm Zigarettenanzünder-Kabel oder StromkabelEmpfängerkabel(Graue Farbe)Controllerkabel (Schwarze Farbe)SAT>IP WLAN-KabelHaupteinheit Empfänger Fernseher CONTROLLER Verbinden Sie die Antenne mit dem controller über das schwarze controllerkabel.Beim Anschließen müssen Sie auf die Beschriftung und die Farbe der Kabel achten, weil die beiden Kabel die gleiche Form aufweisen.Bitte überprüfen Sie anhand der Etiketten, dass Sie die richtigen Kabel verwenden. Bitte stellen Sie sicher, dass die mitgelieferten Kabel verwendet werden und in keiner Weise modiziert sind.GERMAN - 7 3-2. Funktionsbeschreibung Bitte beachten Sie, dass die WLAN-Antennen sich nicht hinter oder unterhalb von metallischen Materialen befinden sollten, um eine optimale Leistung zu gewährleisten. Hinweis Halten Sie vier (4) WLAN-Antennen bereit, um sie am Controller zu befestigen. Überprüfen Sie, ob die aufgedruckte WLAN-Reichweite, 5G oder 2.4G, an der Unterseite der Antenne und an der Oberseite des Controllers übereinstimmen. Drücken und drehen Sie jede Antenne, um sie am Controller zu befestigen. Halten Sie die Unterseite jeder Antenne und drehen Sie sie fest bis zum Ende, für eine sichere Befestigung.

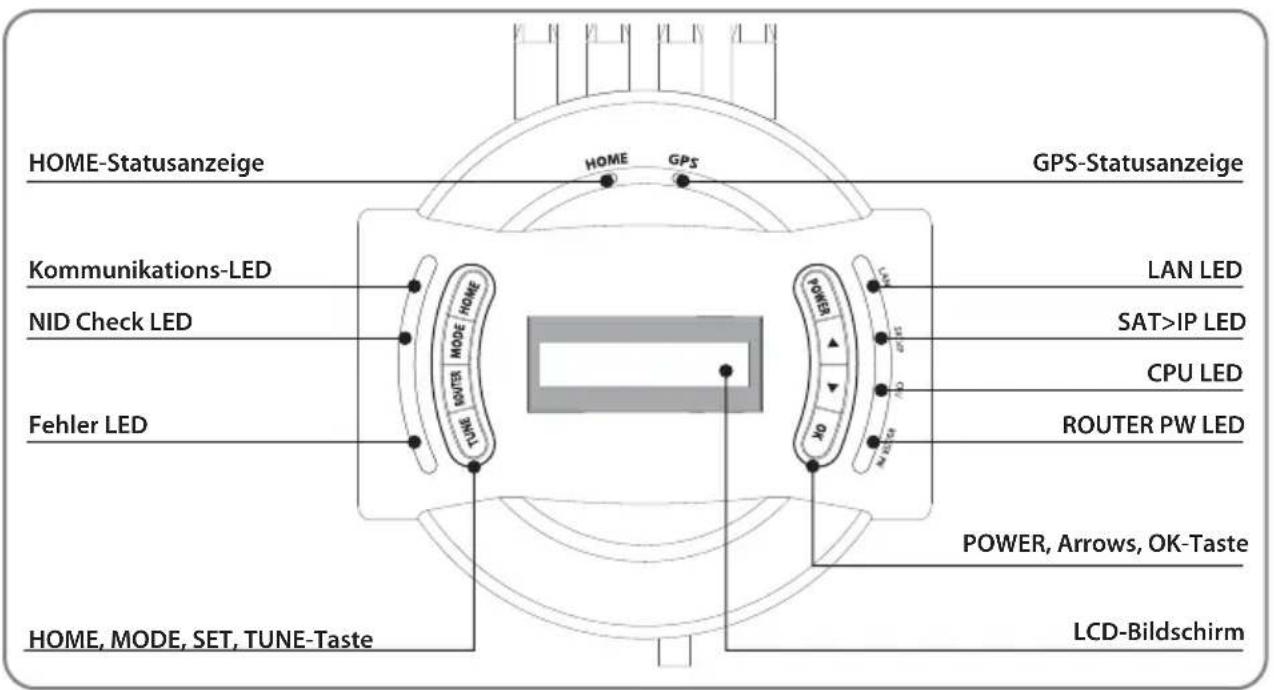

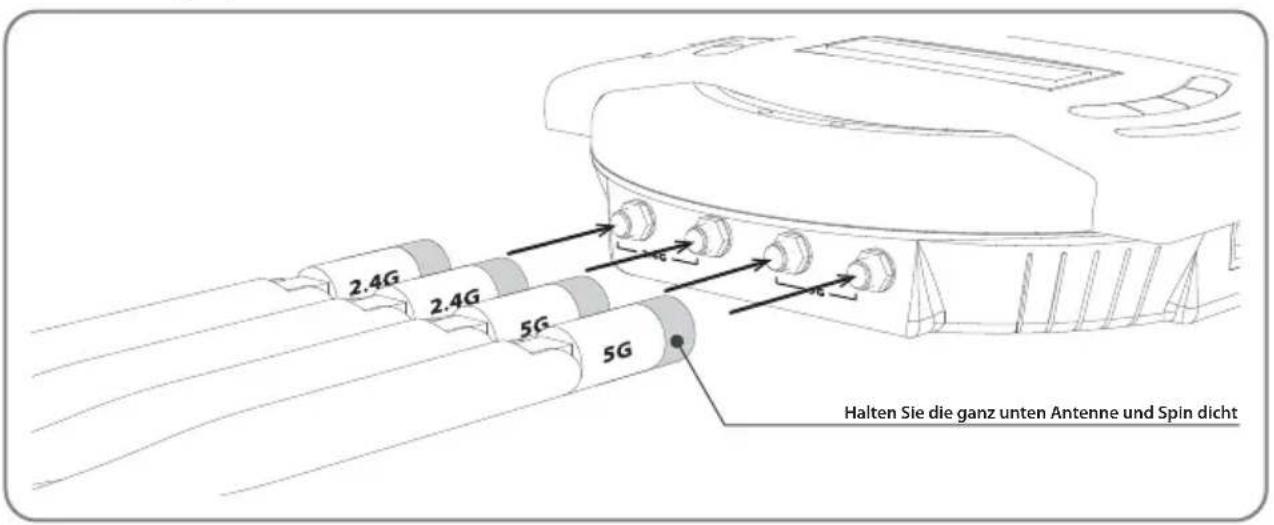

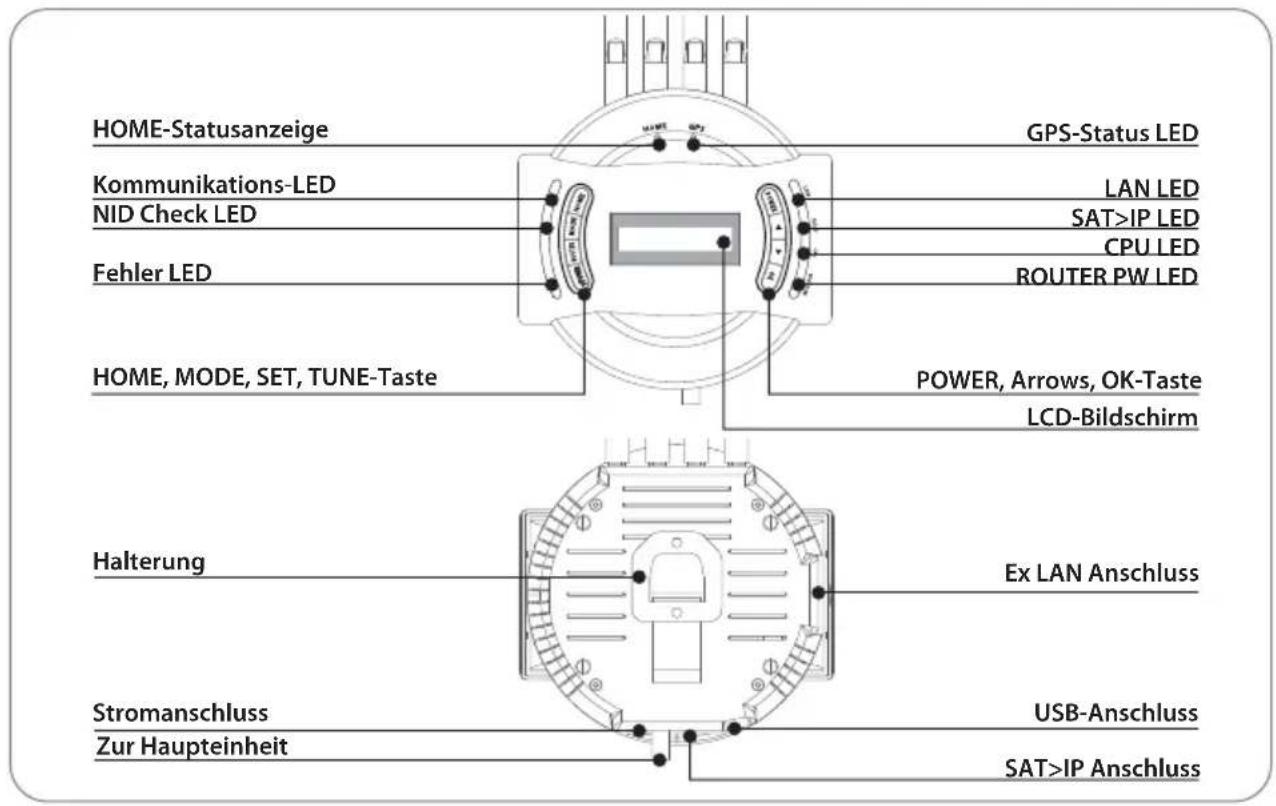

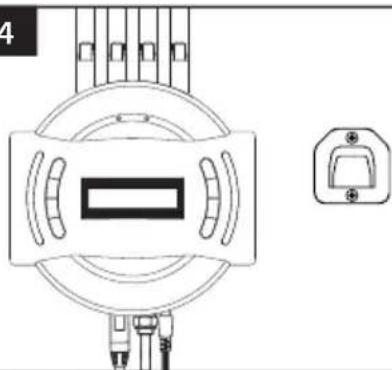

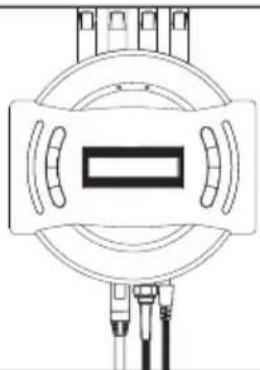

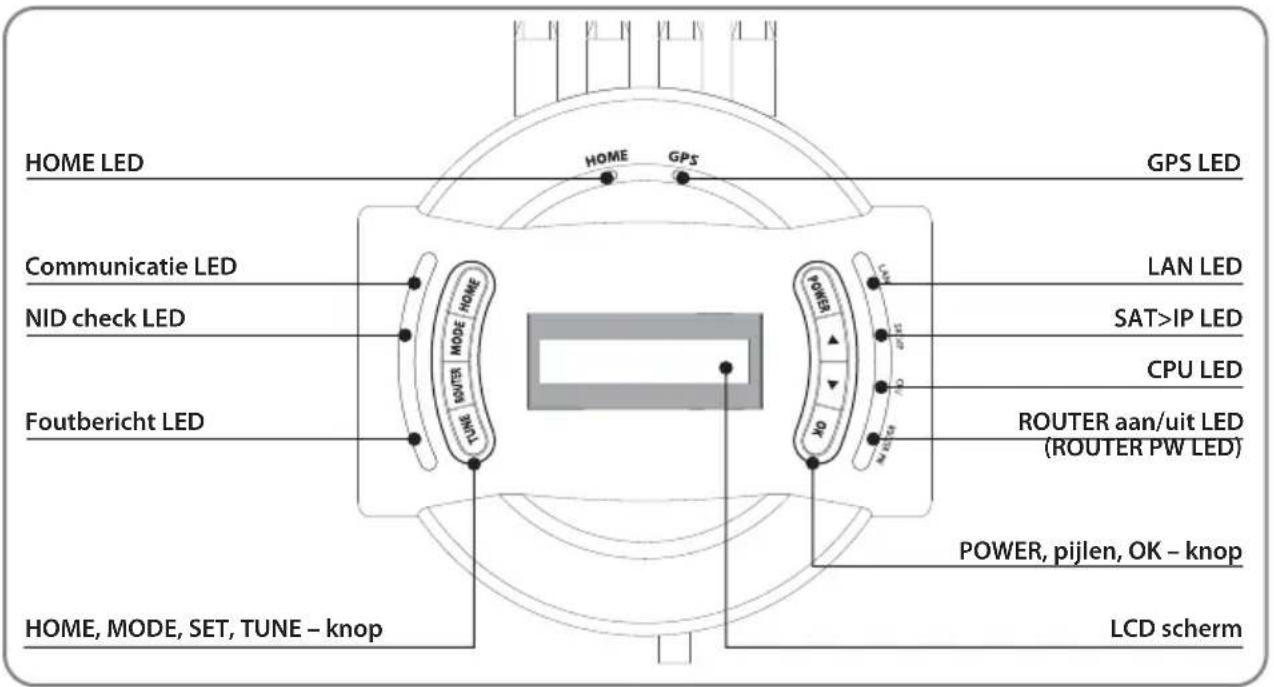

Zusammenbau des Controllers und der WLAN-Antennen Halten Sie die ganz unten Antenne und Spin dicht POWER, Arrows, OK-Taste LCD-Bildschirm HOME-Statusanzeige Kommunikations-LED NID Check LED Fehler LED LAN LED

GPS-Statusanzeige HOME, MODE, SET, TUNE-TasteGERMAN - 8 Die Kommunikations-LED leuchtet dauerhaft, wenn das Gerät eingeschaltet ist. (Die Lampe zeigt an, dass die Antenne korrekt mit dem Controller kommuniziert.) Router-Power-LED leuchtet permanent, wenn das Gerät eingeschaltet ist. (Dieses Licht bedeutet, dass der integrierte Router eingeschaltet ist) Die CPU-LED blinkt, wenn das Gerät eingeschaltet ist. (Dieses Licht bedeutet, dass der integrierte Router ordnungsgemäß funktioniert.) Die SAT>IP-LED blinkt vorübergehend, um den operativen Kanal zu überprüfen, wenn der SAT>IP- Server eingeschaltet wird. (Dieses Lampe blinkt erneut, wenn der SAT>IP Server in Betrieb ist und Daten zu den Mobilgeräten streamt.) Die GPS-LED blinkt während der Suche nach der aktuellen Position. Wenn die GPS-Position gefunden wurde, leuchtet die LED permanent. Es wird empfohlen zu warten, bis HOME & GPS-LEDs permanent aufleuchten, weil dies dem Gerät erlaubt den gewählten Satelliten schneller und mit präziserer Ausrichtungsgenauigkeit zu finden. Wenn die Suche beginnt, bevor die GPS-LED dauerhaft leuchtet, wird die GPS-LED weiterhin blinken, auch wenn der Satellit bereits erfasst wurde. In diesem Fall kann das Gerät die Schräglage nachstel- len, wenn seine aktuelle Position bestätigt wurde.

Ausgangsposition bedeutet, dass die Antenne vollständig umgeklappt und nach vorne gerichtet ist. Hinweis Wenn alle Kabel angeschlossen sind, drücken Sie die Taste POWER, um das Gerät einzuschalten. Die HOME LED leuchtet dauerhaft auf. Dies bedeutet, dass die Antenne bereit ist. Wenn die Antenne nicht zurück in die Ausgangsposition gefahren ist, wird die HOME-LED blinken, bis die Antenne die Ausgangsposition erreicht. Wenn das Gerät bereit ist, wird der standardmäßige Satellit "ASTRA1" oder der zuletzt gewählte Satellit auf dem LCD-Bildschirm des Controllers angezeigt.

2. Auswahl des Satelliten

Wählen Sie den Satelliten, den Sie sehen möchten, indem Sie die Pfeiltasten auf dem Controller verwenden und bestätigen anschließend mit OK. Netzwerk-ID (NID) Check-LED wird anfangen zu blinken und der Antennenstatus zeigt "SUCHEN" an und daraufhin "ÜBERPRÜFEN" auf dem LCD-Bildschirm. Die NID Check-LED leuchtet dauerhaft sobald der Satellit gefunden wurde und daraufhin erscheint "SAT GEFUNDEN" auf der LCD-Anzeige Wenn den falschen Satelliten ausgewählt, wählen Sie den richtigen Satellitennamen mit den Pfeiltas- ten und drücken Sie die Taste OK zur Bestätigung des neuen Satelliten.GERMAN - 9

3. Zurück zur Ausgangsposition & Ausschalten

Nach Gebrauch und vor dem Reisen, drücken Sie HOME, um die Einheit wieder in Ausgangsposition zu bringen. Um das Gerät vollständig auszuschalten, drücken und halten Sie die POWER-Taste für 5 Sekunden gedrückt, wenn das Gerät in der Ausgangsposition ist. Wenn der Benutzer längere Zeit an einem Standort bleibt oder Strom sparen möchte, kann der Benutzer das Gerät in der Position feststellen, in dem er einfach das Gerät, über die Routertaste auf der linken Seite des Controllers, ausschaltet. Die Router-LED ist dann ausgeschaltet, aber das Signal wird weiterhin übertragen. Die Fehler-LED leuchtet auf und die Details der Fehlermeldung werden auf der LCD-Anzeige anzeigt. Hier wird dann erläutert, ob es ein Problem mit dem Hauptgerät gibt.

5. Spezialfunktion 2 : Fehlermeldung

Fehler Ausgangsposition Falls die Antenne innerhalb der zulässigen Zeit nicht in die Ausgangsposition zurückkehrt oder das System die Ausgangsposition nicht erkennt, obwohl die Antenne sich wieder in Ausgangsposition befindet (der Begrenzungssensor ist defekt). Fehler TUNER Falls es keine Rückmeldung bei der Satellitensuche gibt, aufgrund eines defekten Tuners oder falschen Einstellungen. Bewegungsfehler Wenn die Einheit sich, aus irgendeinem Grund, nicht in die korrekte Position bewegen kann. Störung in der Kommunikation Wenn die Verbindung zwischen Einheit und Controller für länger als 5 Sekunden verloren gegangen ist. Der Feinabstimmungsmodus kann initialisiert werden, wenn der gewählte Satellit gefunden wurde und Benutzer die Signalstärke weiter erhöhen möchten.

4. Spezialfunktion 1 : Feinabstimmungsmodus

Drücken Sie TUNE zum Starten des Feinabstimmungsmodus. Das erste TUNE ist für AZ (Azimut). Verändern Sie die Antennenposition mithilfe der Pfeiltasten, um eine neue Position zu finden, die bessere Signalqualität bietet und drücken anschließend OK. Der Signalpegel wird auf dem Controller (Q ___ ) oder auf dem Satellitenempfängers angezeigt. Wiederholen Sie den Vorgang zur Veränderung von EL (Höhe) und SK (Schräglage). Zum Speichern der neuen Position des Satelliten und beenden, drücken die Schaltfläche TUNE. Die gespeicherte neue Position wird im Speicher abgelegt für das nächste Einschalten. Aber sobald sich Fahrzeug bewegt oder eine neue GPS-Position festgestellt wurde, wird die gespeicherte Position zurückgesetzt.GERMAN - 10 3-3. Kurzanleitung Benutzer können die SAT>IP Übertragung auf IP-Clienten oder Laptops, mittels eines fest verdrahteten LAN-Kabels am externen LAN-Port auf der linken Seite des Controllers, sehen. Falls der externe LAN-Anschluss verwendet wird, ist die LAN-LED auf der rechten Seite des Controllers dauerhaft an. (Das zusätzliche LAN-Kabel ist nicht im Lieferumfang enthalten.)

7. Spezialfunktion 4 : Externer LAN-Anschluss

Drücken Sie die Taste POWER, um das Gerät einzuschalten und wählen Sie einen Satelliten mit den Pfeiltasten und mit OK bestätigen. Warten Sie bis "SAT gefunden" wird auf dem Display angezeigt wird und NID prüfen (zweite LED auf der linken Seite) permanent leuchtet. Der gewählte Satellit wurde erfasst und die TV-Sender werden auf Smart Devices und TV angezeigt. Der Testmodus kann initialisiert werden, wenn entweder eine Fehlermeldung angezeigt wird oder die Antenne sich in der Ausgangsposition befindet.

6. Spezialfunktion 3 : Testmodus

Drücken Sie MODE einmal um zum Testmodus zu gelangen und anschließend OK. Gehen Sie auf die verfügbaren Funktionen auf der LCD-Anzeige mithilfe der Pfeiltasten und drücken Sie zur Auswahl OK. Um das Menü zu verlassen, drücken Sie die Taste MODE und das Gerät kehrt in den vorherigen Status zurück. Wenn Benutzer das Fahrzeug physisch bewegen, muss sich die Einheit wieder in der Ausgangsposition benden, um Beschädigungen zu vermeiden. Warnung Das Gerät wird automatisch in die Ausgangsposition gefahren, wenn das Fahrzeug schneller als 25km/h fährt und das Gerät eingeschaltet ist. HinweisGERMAN - 11 USB Zigarettenanzünder-Kabel oder Stromkabel

USB 2.0-Standard ist erst für die Aktualisierung verwendet werden Hinweis erschieben Sie die Software in einen USB-ROOT-Ordner (ohne Zugehörigkeit zu einem anderen Ordner) auf einem leeren USB-Stick.

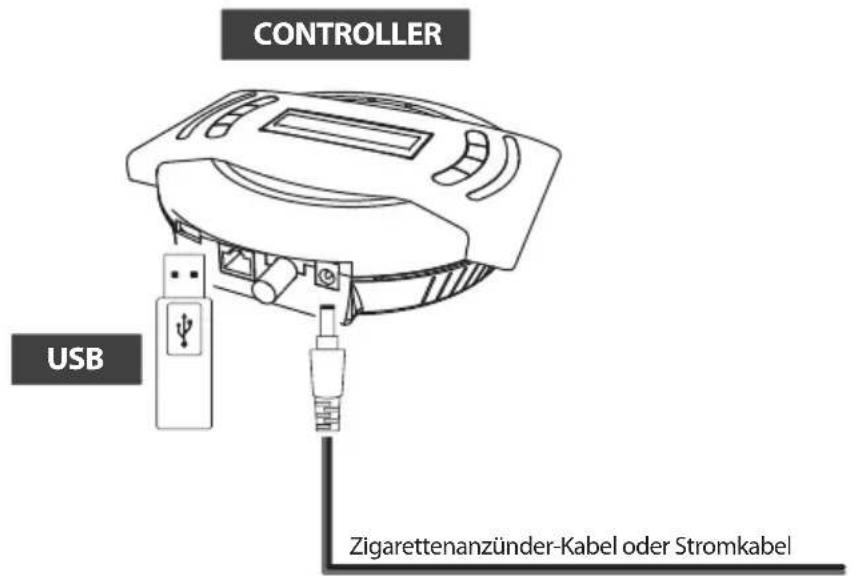

Stellen Sie sicher, dass das Gerät ausgeschaltet ist und schließen den USB-Stick an den USB-Anschluss an der Seite des Controllers. Drücken und halten Sie die Taste TUNE und drücken zusätzlich die POWER-Taste. Das Gerät schaltet sich ein und "USB angeschlossen, F/W-Upgrade-Modus" wird auf dem Display angezeigt. Wenn " UPGRADE FINISHED " angezeigt wird, ist die Aktualisierung abgeschlossen und Sie können den USB-Stick entfernen.

Bitte gehen Sie auf die Website www.selfsat.com zum Herunterladen des Upgrade-Programms (Software). Falls der Controller den USB-Stick nicht erkennt, ziehen Sie den USB-Stick heraus und stecken Sie ihn in einen PC. Rechts klicken auf den USB-Ordner, gehen Sie auf "Eigenschaften" und überprüfen Sie, ob das Dateisystem FAT32 ist. Wenn nicht, klicken Sie wieder rechts auf den USB- Ordner, gehen Sie auf "Formatieren" und ändern Sie das Dateisystem auf FAT32. CONTROLLERGERMAN - 12

5. Erweiterte Einstellungen

Zum Auswählen und Festlegen der Zahlen verwenden Sie die Pfeiltasten, um die verfügbaren Optionen zu sehen. Die Zahlen ändern sich individuell mit dem Cursor. Mit der Taste OK gelangen Sie zur nächsten Option. Diese Funktion wird nur verwendet, wenn der Satellitenbetreiber alle seine Parameter ändert. Hinweis Ändern des Transponder(TP)-modus

i. i. Drücken Sie MODE zweimal, um in den TP-Modus zu gelangen und anschließend OK.

vi. vii. viii. ix. Wählen Sie den Satelliten geändert werden, z. B. "00 XXXX(Satellitenname) ~ 11 XXXX" und drücken Sie OK. Wählen Sie die TP-Nummer unter "00~02" und drücken Sie OK. (Drei TPs sind für jeden Satelliten programmiert) Herhaal hetzelfde proces voor het invoeren van data voor NID (netwerk identiteit), FREQ (frequentie) en SYMBOL (symbool rate). Bitte wählen Sie die Art des Signals, DVBS oder DVBS2 und drücken Sie OK. Wählen Sie die Polarisation VER (vertikal) oder HOR (horizontal) aus und drücken Sie OK. Wählen Sie JA oder NEIN zum Speichern und/oder gehen Sie zurück zum ersten Schritt der TP-Einstellung. Um das Menü zu verlassen, drücken Sie die Taste MODE und Das Gerät kehrt zum vorherigen Zustand zurück. Um die TP-Daten manuell zurückzusetzen, drücken Sie die Taste MODE, um in den TEST-Modus zu gehen und anschließend OK. Gehen Sie auf "TP-RESET" und drücken Sie OK unter den verfügbaren Optionen auf dem Display, mittels der Pfeiltasten.GERMAN - 13 <iOS / Android OS> Gehen Sie auf "Einstellungen" ▷ "WLAN" ▷ Wählen Sie "SATIPLINK2G" oder "SATIPLINK5G"

6. Vorbereitung für die Übertragung auf SAT>IP-Clients

Wenn nur "SATIPLINK2G" gefunden werden kann, unterstützen die Geräte kein Dual-Band-WLAN. Hinweis Der PC muss WLAN-Netzwerke unterstützen und normalerweise wird "SATIPLINK2G" in der WLAN-Liste aufgeführt. Wenn der PC Dual-Band-WLAN unterstützt, sind sowohl „SATIPLINK 2G" als auch "SATIPLINK 5G" verfügbar. Wenn möglich, wird empfohlen „SATIPLINK 5G" zu verwenden, da dies einen stabileren Empfang ermöglicht. Der WLAN-Name wird als "SATIPLINK 2Gxx" oder "SATIPLINK 5Gxx" angezeigt und endet mit einer Zusatzzahl.

Hinweis ※ Falls "SATIPLINK 2G nicht in der WLAN-Liste zu nden ist, überprüfen Sie bitte folgendes. 6-1. WLAN-Netzwerkeinstellungen auf den Geräten A. Um die SAT>IP-Übertragung auf Mobilgeräte zu übertragen, <Window 10 / 8 / 7 / Vista> Gehen Sie auf "Einstellungen" (Win8) / "Start" (Win7/Vista) ▷ "Systemsteuerung" ▷ "Netzwerk und Internet" ▷ "Netzwerk- und Freigabecenter" ▷ "Netzwerkverbindungen" ▷ wählen Sie "SATIPLINK2G" aus <Window XP / 2000> Gehen Sie auf "Start" ▷ " Systemsteuerung " ▷ "Netzwerk und Internetverbindungen“ ▷ "Netzwerkverbindungen" ▷ wählen Sie "SATIPLINK2G" aus <MAC OS> Klicken Sie auf das "Apple"- Menü ▷ "Systemeinstellungen" ▷ klicken Sie auf das Symbol "Netzwerk" ▷ wählen Sie "SATIPLINK2G" aus <Window 10 / 8 / 7 / Vista> Gehen Sie auf "Einstellungen" (Win 10/8) / "Start" (Win7/Vista) ▷ "Systemsteuerung" ▷ "Netzwerk und Internet" ▷ "Netzwerk- und Freigabecenter" ▷ "Adaptereinstellungen ändern" (Win 10/8/7) / "Netzwerkverbindungen verwalten"(Vista) ▷ Klicken Sie auf "LAN-Verbindung" ▷ "Eigenschaften" ▷ doppelklicken Sie auf "Internet Protocol Version 4 (TCP/IPv4)" ▷ "IP-Adresse automatisch beziehen" ▷ "DNS-Serveradresse automatisch beziehen" ▷ "OK" <MAC OS> Klicken Sie auf das "Apple"- Menü ▷ "Systemeinstellungen" ▷ klicken Sie auf das Symbol "Netzwerk" ▷ "Ethernet" in der Box auf der linken Seite ▷ "Erweitert" in der rechten unteren Ecke ▷ wählen Sie "TCP/IP" in der obersten Option ▷ ziehen Sie das Menü herunter und klicken Sie auf "IPv4 konfigurieren" ▷ "DHCP verwenden" ▷ "OK" ▷ "Anwenden" B. Um die SAT>IP-Übertragung auf dem Laptop zu sehen,GERMAN - 14 ※ Die http://satiplink.com Seite ist erst zugänglich nach der Verbindung mit dem SATIPLINK2G (oder 5G) WLAN-Netzwerk des Routers im SNIPE Air.

Hinweis Gehen Sie auf www.satip.info um die neuesten Informationen für SAT>IP-Anwendungen und PC-Programme zu erhalten.

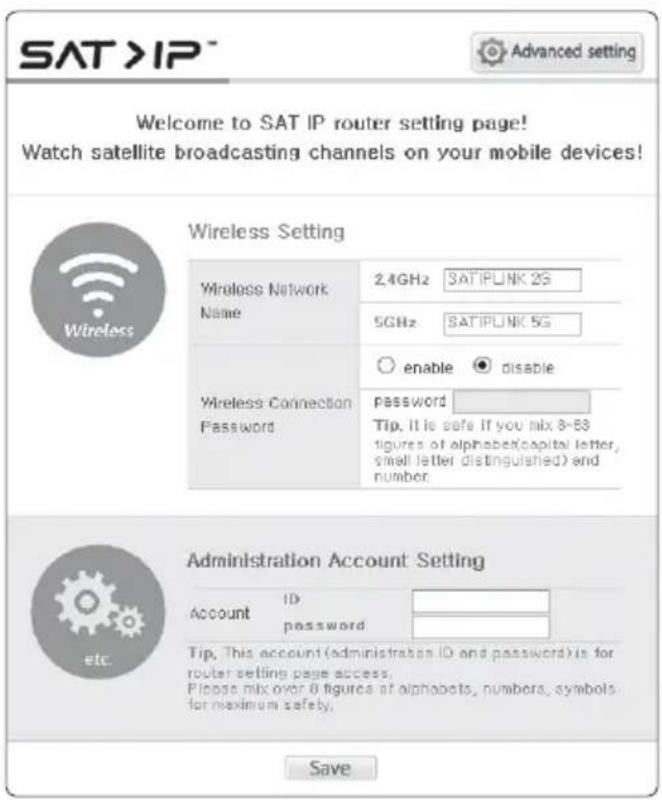

Hinweis 6-2. Konguration des Routers über das Internet A. Nach Auswahl des SATIPLINK 2G(2,4G) / SATIPLINK 5G(5G) WLAN-Netzwerks, öffnen Sie einen Internetbrowser und gehen Sie auf http://satiplink.com (Standardadresse), um die Verwaltungso- berfläche des Routers zu besuchen. 6-3. SAT>IP-Client einrichten

SAT>IP App für iOS/Android Mobilgeräte Gehen Sie in den Apple Store oder den Google Play Store zum Herunterladen einer SAT>IP App wie "Elgato SAT>IP", die dem Benutzer erlaubt unverschlüsselte Programme zu empfangen und führen diese App anschließend aus. SAT>IP PC Viewer für Microsoft Windows Gehen Sie auf www.satip.info, um ein SAT>IP-Programm wie "DVBViewer" herunterzuladen. Im Menü Optionen kann der Benutzer den SAT>IP-Server auswählen und die Einstellungen ändern. SAT>IP-TV oder TV mit der SAT>IP STB Die integrierte Software im TV oder STB ermöglicht IP-Streams vom SAT>IP Server zu empfangen. TV mit SAT>IP WLAN-Dongle Ein angeschlossener “SAT>IP WI-Fi-Dongle“ ermöglicht dem TV einen IP-Stream vom SAT>IP Server zu empfangen. Zum Einrichten, stellen Sie zuerst Ihren WLAN-Netzwerknamen (SSID) und das Kennwort ein. Das voreingestellte Passwort ist "SATIPLINK25" und muss in Großbuchstaben geschrieben werden. "Speichern" um geänderte Einstellungen umzusetzen. Für weitere Einstellungen, klicken Sie auf "Erweiterte Einstellungen" oben rechts auf der Seite.

Passwort des Routers ändern. Verwaltung der Routereinstellungen Ändern des WLAN-Kanals, wenn die Internetverbindung nicht gut genug ist

ii. iii. E. Der Empfang der SAT>IP-Sender ist auf dem Gerät des Benutzers nicht möglich Stellen Sie sicher, dass das Gerät den Satellit korrekt erfasst hat. Überprüfen Sie die WLAN-Verbindung zwischen dem SAT>IP-Gerät und dem Gerät des Benutzer. Stellen Sie sicher, dass die SAT>IP-Clienten, wie z. B. mobile Apps, IP-STB, IPTV, etc., korrekt funktionieren. Es gibt eine Reihe Ursachen, die die Signalempfangsqualität oder den Betrieb des Gerät beeinträchtigen können. Der folgende Abschnitt befasst sich mit den häugsten Ursachen und deren eventuellen Lösungen.

Die Verbindung zwischen der Macht und Controller Die Verbindung zwischen dem Controller und der Antenne. Stellen Sie sicher, dass der linke Anschluss der Antenne an den Controller angeschlossen werden soll. Prüfen Sie, ob das Netzkabel beschädigt wurde. Überprüfen Sie die Polarität der Batterie (+/-). ii. iii.

A. Keine Reaktion, wenn der Controller eingeschaltet wird Sämtliche Anschlüsse erneut überprüfen. C. Mechanische Probleme

Schalten Sie den Netzschalter aus und wieder ein. Die Antenne hängt in einer bestimmten Position fest und bewegt sich nicht. ii. Schalten Sie den Netzschalter aus und wieder ein. Bei weiter bestehenden Problemen wenden an lokalen Händler/Laden. Die Antenne macht während der Bewegung knackende Geräusche und hängt in einer Stellung fest.

ii. iii. B. Fehler bei Ausrichtung (Satelliten-Suche) Hindernisse, wie Gebäude oder Bäume, können die Satellitensignale blockieren oder die Qualität des Signalempfangs beeinträchtigen. Vergewissern Sie sich, dass die Umgebung in südlicher Richtung frei von Hindernissen ist. Wählen Sie einen anderen Satelliten z.B. Astra3, wenn dies funktioniert, wählen Sie Ihren gewünschten Satelliten. Z.b. Astra1. Schalten Sie das Gerät aus und dann wieder ein und wählen den gewünschten Satelliten.

D. Weitere Ursachen Wenn die Kabel des Systems nicht ordnungsmäßig angeschlossen sind, läuft das System nicht einwandfrei. Im Falle eines Kabelschadens, wenden bitte an lokalen Händler/Laden.GERMAN - 16

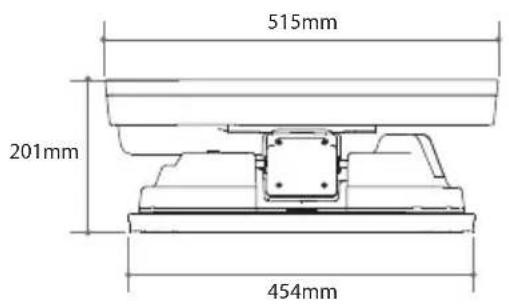

8-1. Abmessungen Eingangsfrequenz Polarisation Antennengewinn Abmessungen ( W x D x H ) Gewicht Min EIRP Winkelbereich (Erhebung / Azimut / Schiefe) Satellitensuchzeit LNB-Ausgang LNB Ausgangsfrequenz L.O. frequenz Betriebstemperatur Spannungsversorgung Stromverbrauch Drahtlose Betriebskanäle Drahtlose Verbindung

-30 °C ~ +60 °C DC 12 ~ 24 V 30 W (wahrend des Suchlaufs) 8 Kanale gleichzeitig IEEE 802.11 AC Compliance 454mm 515mm 316mm 355mm MAX 426mm MIN 201mm 126mm 201mm 8-2. Technische Daten a. Antenne CPU Flash / DRAM LAN-Schnittstelle WLAN-Schnittstelle Frequenzband Antenne Betrieb-/Lagerungstemp. Luftfeuchtigkeit Betrieb/Lagerung Spezielle Funktion

RTL8197DN + RTL8192ER + RTL8812AR

8MB (serieller SPI-NOR Flash) / 8MB (serieller SPI-NOR Flash) 10/100/1000 Base-T Port 2ea 2.4G : 802.11b/g/n (2T/2R) , max. 300Mbit/s 5G : 802.11a/n/ac (2T/2R) , max. 867Mbit/s 5 GHz/2.4 GHz (20 / 40 / 80 MHz Bandbreite Channel Bonding) 2.4G : 4dBi Dipol 2ea MIMO-Technologie 5G : 5dBi Dipol 2ea MIMO-Technologie 0℃ ~ 40℃ (in Betrieb) / 0℃ ~ 50℃ (Lager) 80% (in Betrieb) / 90% (Lagerung) P.S.E (Power Sourcing Equipment, unterstutzt bei 802.11at) b. Router (Eingebettet im Controller)GERMAN - 17 Achten Sie darauf, dass genugend Platz fur die fach SNIPE Air, ebenso wie fur den Betriebs- bereich (Aktionsradius).

9. Wohnwagen / Wohnmobil Installations

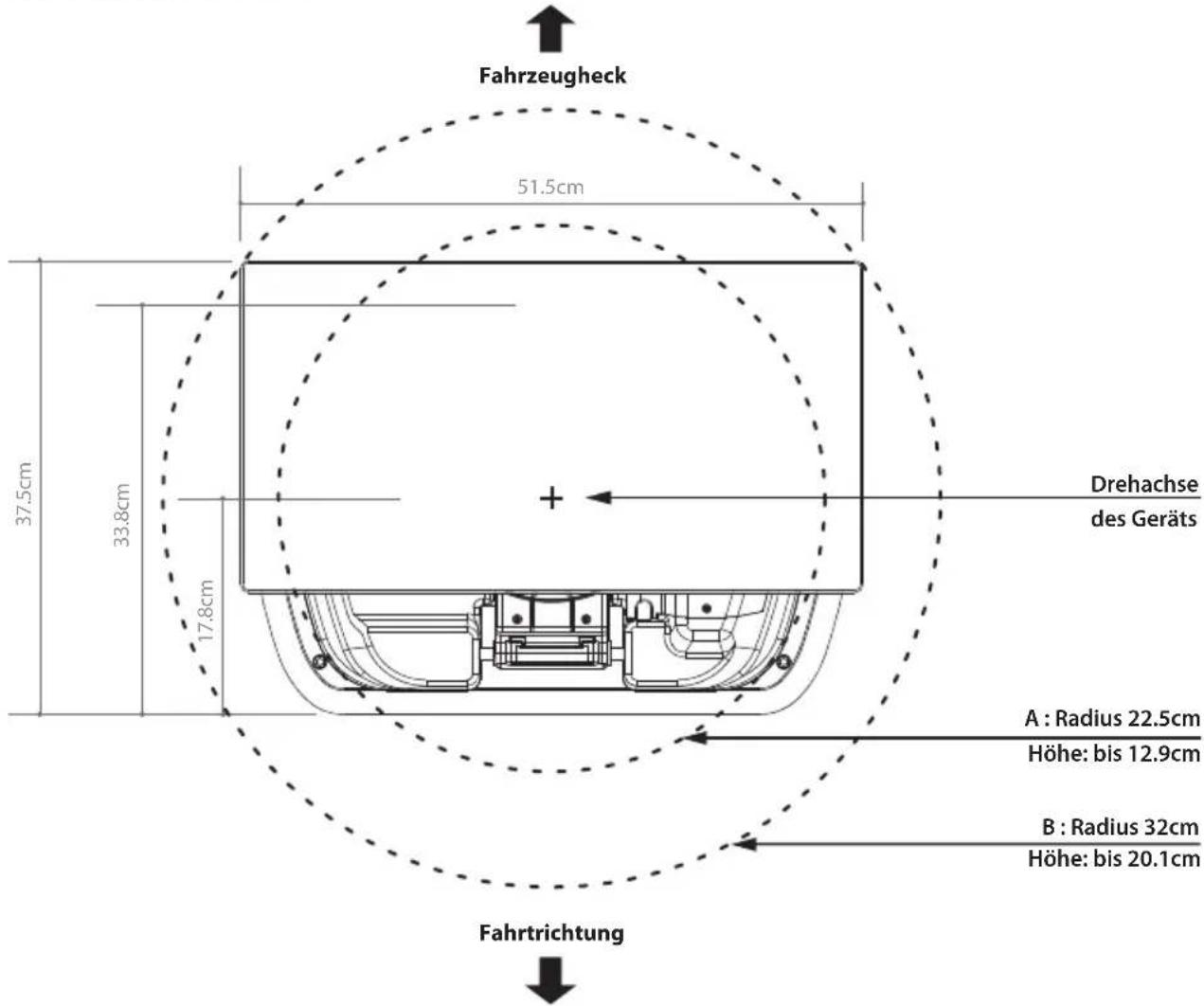

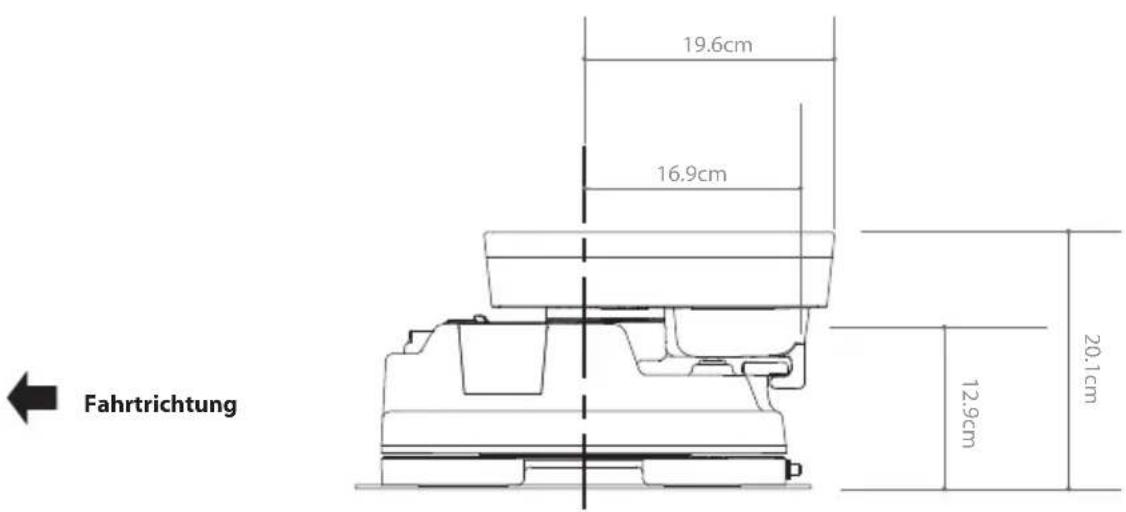

9-1. Platzbedarf für die Installation Fahrtrichtung Fahrtrichtung Fahrzeugheck B : Radius 32cm Höhe: bis 20.1cm A : Radius 22.5cm Höhe: bis 12.9cm Drehachse des Geräts 51.5cm 17.8cm 33.8cm 37.5cm 20.1cm 19.6cm 12.9cm 16.9cmGERMAN - 18 SilikonSAT>IP WLAN kabelEmpfängerkabel (Graue)Inbusschlüssel Controller halterung Controllerkable (Schwarze)ControllerAbdeckbandM6 × 15(8) , M4 × 16(2) , M4 ×20(10)MontageplatteZigarettenanzünder-Kabel (Stromkabel)ReinigerBohrmaschine2 mm Bohrer , 20mm BohrerKabelverschraubung & Kabelhalter 9-2. Ausrüstung für die Installation

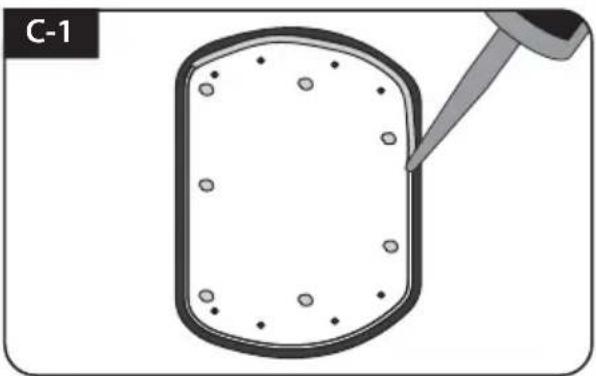

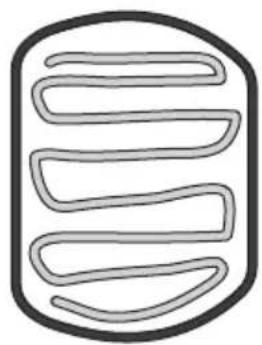

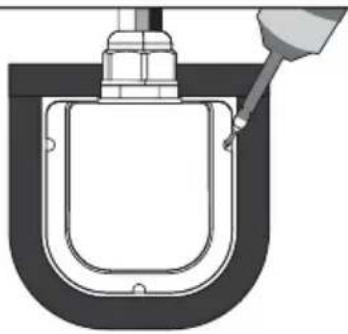

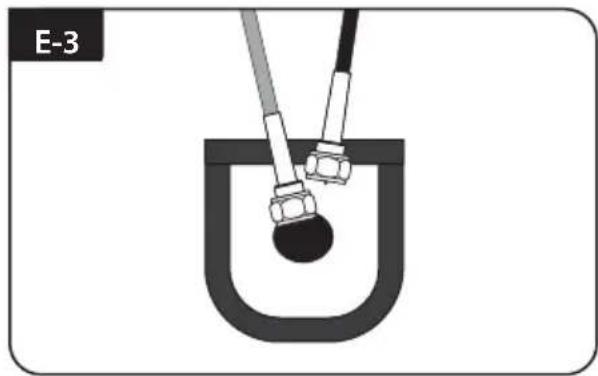

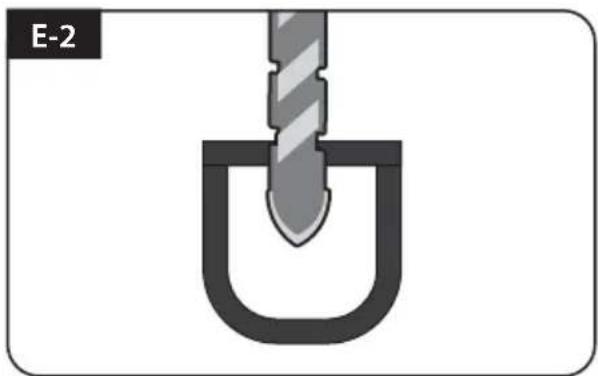

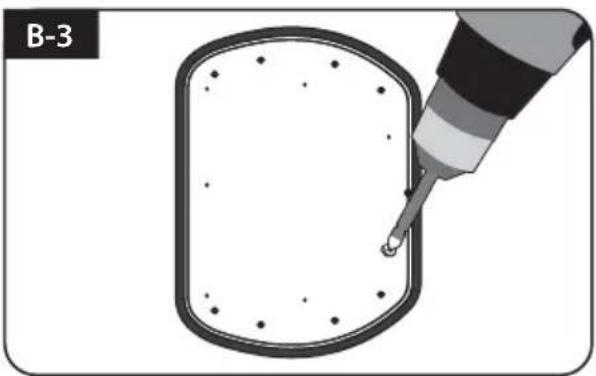

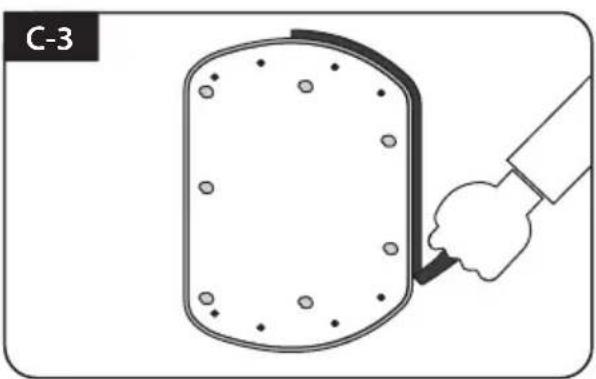

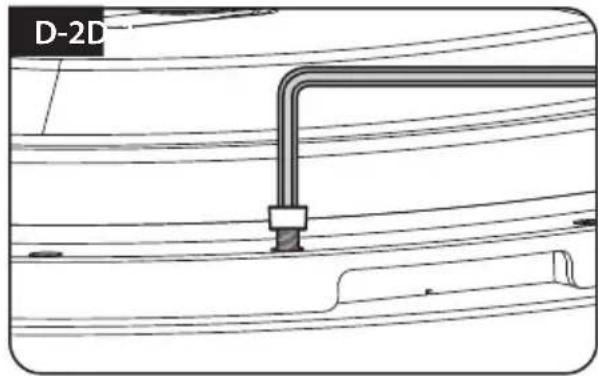

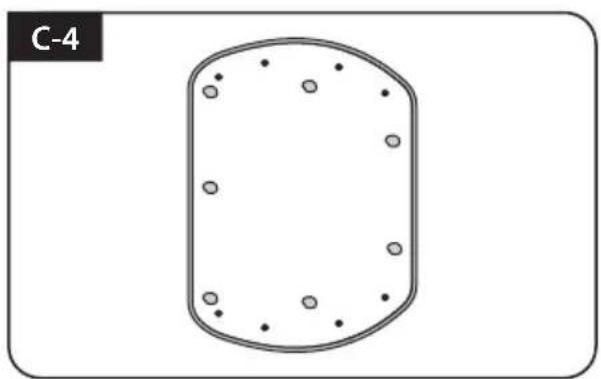

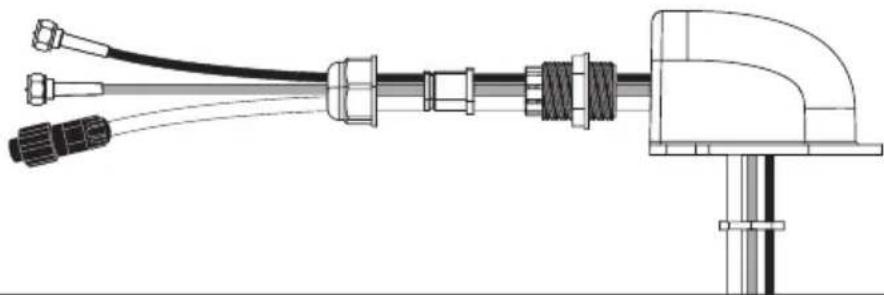

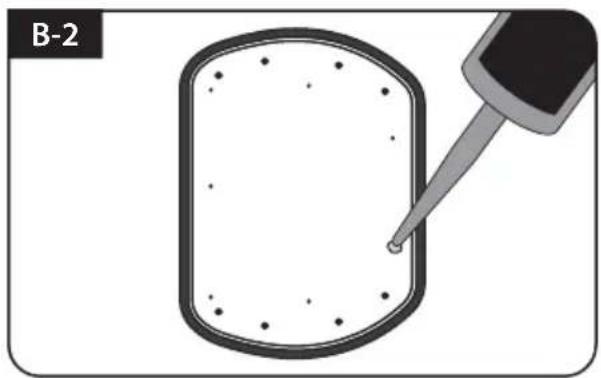

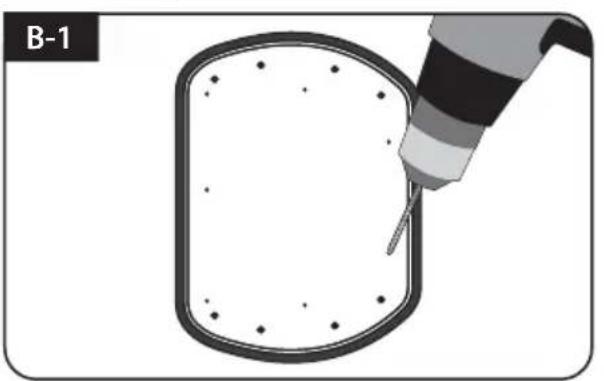

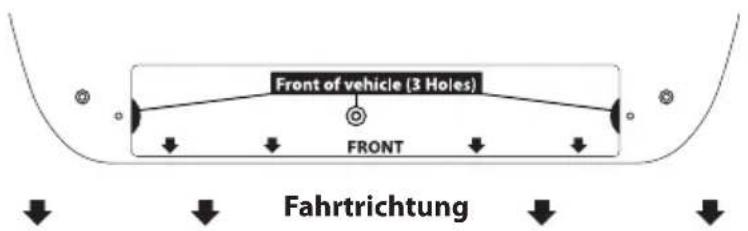

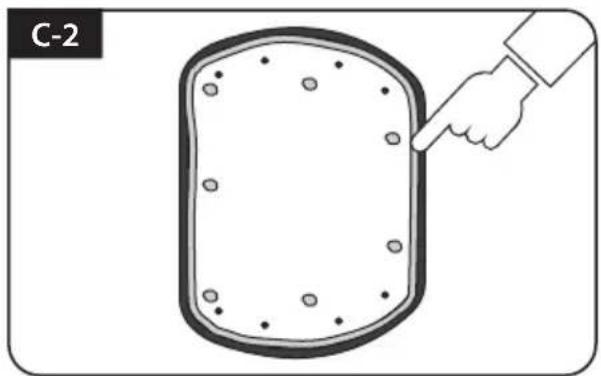

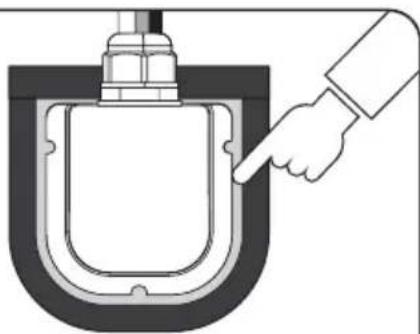

※ Befestigungsplatte Richtung 9-3. Montage A. Montageplatte Installation auf dem Autodach Beiseite legen Montageplatte zum Silikon innerhalb der angeschlossenen Abdeckband, aber lassen Sie 2 cm innen Lücke von der Linie Bringen abdeckband um die Montageplatte neben 5 mm A-4 A-2 FRONT Reinigen Sie die Oberäche mit Reiniger A-3 A-1 Suchen Montageplatte in der Mitte Autodach FahrtrichtungGERMAN - 19 B-3 B-1 Silikon auftragen auf den Löchern C. Silikon auftragen zwischen Montageplatte und abdeckband Das abdeckband entfernen und trocknen lassen C-4 C-2 Silikon auftragen rund Montageplatte Kante C-3 C-1 Aufgeräumter Silikonoberäche Bereiten Sie die Antenne platzieren auf den aufrechten acht(8) Bolzen B. Screw 7pcs der M4x20 Schraube der Montageplatte zu befestigen Montieren Sie 7pcs der M4x20 Silikon re-auftragen die Montagebolzen oben B-4 B-2 Platzieren Sie das Montageplatte auf der Silikon, und machen 7 Bohrungen (2 mm) mit einer BohrmaschineGERMAN - 20 Stellen Sie sicher, dass die Lochgröße so minimal ist, sodass ein Kabel durchgezogen werden kann E-2 Legen Kabelhalters 30 cm entfernt von der hinteren der Antenne. Bewerben Abdeckband 5 mm von der Außenseite des Halters E-3 E-1 Ein 20 mm Loch in der Mitte des Klebebandes bohren D-2D-1 Befestigen Sie die Montageplatte mit 4 Stück Schrauben mit Inbusschlüssel E. Kabelhalter Installation 1 Legen Sie das Antenne auf der Montageplatte und fest anziehen jeder der Bolzen mit Inbuss- chlüssel Teile erforderlich, Inbusschlüssel und acht(8) der M6 × 15 BolzenGERMAN - 21 F-2 SAT>IP WLAN kabel, Controllerkabel, Empfängerkabel, Kabelhalter und Kabelverschraubung erforderlich. Legen Sie und halten Sie die montierten Kabelhalter im Inneren der Bandmarkierungen. Bohren Sie drei(3) 2 mm Löcher Kabel Halterung am Fahrzeugdach mit drei(3) von M4 x 20 Schrauben auf Bohrungen gemacht F-4F-3 Tragen Sie Silikon rund Kabelhalter und auf der Oberseite der Schrauben für wasserdichte Die Kabel anschließen und das abdeckband entfernen, danach Silikon vor dem Trocknen entfernen F-6F-5 F-1 Legen Sie Kabel wie auf dem Bild F. Kabelhalter Installation 2GERMAN - 22 Das Gerät kann mit einer Autobatterie versorgt werden. Um ein Kabel für die Stromversorgung herstellen, schneiden Sie den Zigarettenanzünder ab und entfernen die Isolierung der Kupferkabel. Hinweis Schließen Sie Strom -Controller-Antenne mit Zigarettenanzünder-Adapter und Controller-Kabel G-3 Präparieren Zigarettenanzünder-Adapter (oder Stromversorgungskabel) G-2 en Sie Controller auf festen Halterung G-4 G-1 Fix- Controller Halterung sollte die Verwendung von zwei(2) des M4x16 Schrauben befestigt werden G. Controller installation2
