GEBRUIKSAANWIJZING Snipe Air Selfsat

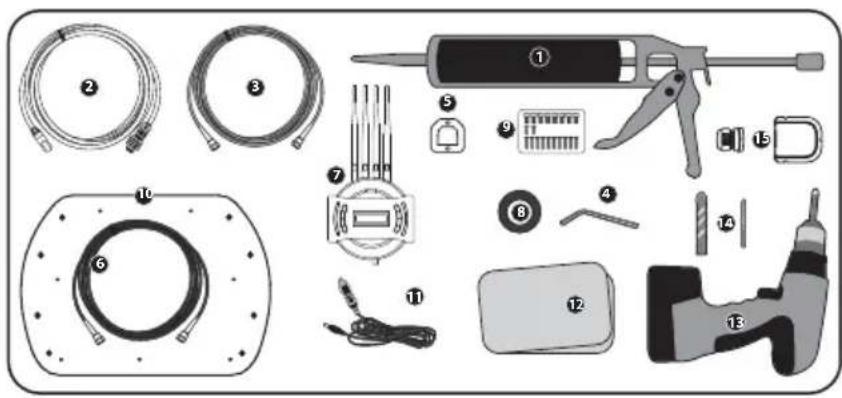

9-1. Benodigde ruimte voor de SNIPE Air 9-2. Apparatuur voor de installatie 9-3. Installatie

6-1. Hoe het Wi-Fi netwerk op apparaten in te stellen 6-2. Conguratie van de router via het web 6-3. SAT>IP cliënt instellingen

1. Algemene informatie

1-1. Introductie 1-2. Correct gebruik en bediening 1-3. Veiligheid

2-1. Onderdelenlijst 2-2. Naam van onderdelen

3. Gebruiksaanwijzing

5. Geavanceerde instellingen

6. Voorbereiden voor uitzendingen op SAT>IP cliënts

1. Algemene informatie

1-1. Introductie Deze instructies beschrijven de functies en het gebruik van SNIPE Air, het vollautomatische satellietsysteem met autoskew. Correct en veilig gebruik van het systeem kan alleen worden gewaarborgd door het volgen van de instructies, zowel voor installatie als voor het gebruik. SNIPE Air is een intelligent satelliet-tv ontvangst systeem welke zichzelf automatisch kan uitrich- ten naar een voorgeprogrammeerde satelliet, zolang het system zich binnen het bereik bevindt van de geselecteerde satellite. SNIPE Air neemt door zijn compacte bouw slechts minimale ruimte in beslag om zichzelf uit te richten Voor algemene werking, moet u ervoor zorgen dat het systeem altijd een duidelijk zicht op de hemel heeft. Als de satelliet het signaal van straal wordt onderbroken door obstakels, zoals bergen, gebouwen of bomen, zal het toestel niet werken en geen tv-signaal wordt ontvangen. Het systeem is ook uitgerust met SAT>IP LNB en een 802.11AC router, die u in staat stelt om tot wel 8 mobiele apparaten tegelijk te gebruiken om satelliet TV-uitzendingen te bekijken. Deze SNIPE Air is ontworpen met de meest state-of-the-art technologie, deelnemend als een wereldwijde trendsetter. Raadpleeg lokale dealer voor assistentie als u meer informatie wilt over het algemeen gebruik van dit systeem.DUTCH - 3 Het is niet mogelijk om componenten toe te voegen aan of te verwijderen uit dit product. Het gebruik van componenten anders dan die oorspronkelijk geleverd zijn is niet toegestaan. Om de installatie te voltooien, de installateur alle aanwijzingen in de gebruikshandleiding strikt volgen. Nalaten om de gebruikshandleiding te volgen kan schade aan het systeem of gebruiker voertuig veroorzaken. Dit product vereist geen regelmatig onderhoud; al het onderhoud moet worden uitgevoerd door goedgekeurde servicecentra. Alle relevante richtlijnen van de autoindustrie moeten in acht worden genomen en nageleefd worden. De apparatuur mag alleen geïnstalleerd worden op een vast autodak. Vermijd het schoonmaken van gebruiker voertuig met een geïnstalleerd satelliet systeem in een wasstraat of wasbox met een hogedrukreiniger.

Let ook op de volgende instructies van de fabrikant: 1-2. Correct gebruik en bediening Dit product is ontwikkeld voor draagbaar gebruik en gemonteerd op voertuigen tot een snelheid van 130 km/u. Het systeem is geprogrammeerd om automatisch te richten op de geostationaire televisie satellieten die direct uitzenden. De stroomvoorziening verzorgd door het stroomcircuit van het voertuig met een gelijkspan- ning van 12V of 24V vanuit de accu. Wanneer het voertuig op een 230VAC netaansluiting aangesloten is, kan er ook een 230V naar 12V omvormer gebruikt worden. Het gebruik van de apparatuur voor elk ander doel dan het gespeciceerde is niet toegestaan. 1-3. Veiligheid Lees en volg a.u.b. de gebruiksaanwijzingen in deze handleiding zorgvuldig en gebruik SNIPE Air voor het beoogde doel. Zorg er a.u.b. voor dat u tijdens installatie van SNIPE Air de installatie uitvoert met de meegeleverde kabels en zorg ervoor dat de kabels op generlei wijze gewijzigd zijn. Het is uw verantwoordelijkheid, als gebruiker van het product, om zich van de wetten en regels op de hoogte te stellen en deze na te leven. De fabrikant en importeur zijn niet aansprakelijk voor directe, indirecte of vervolgschade aan het product zelf, het voertuig of andere materialen die het gevolg zijn van een onges- chikte accu cq.stroomvoorziening of foutieve installatie.DUTCH - 4

2-1. Onderdelenlijst De voedingsadapter moet los aangeschaft worden. Informeer a.u.b. bij uw lokale dealer/verkooppunt voor meer informatie. Alleen een door de SNIPE series fabrikant geproduceerde voedingsadapter mag worden gebruikt en valt onder de garantie. De werkelijke componenten kunnen afwijken van de bovenstaande afbeeldingen. Het systeem kan gebruik maken van de stroomtoevoer van de accu in uw auto. Maak een stroomtoevoerkabel voor een directe verbinding door met een sigarette- naansteker de kabelmantel te knippen en van de koperen kabel te trekken.

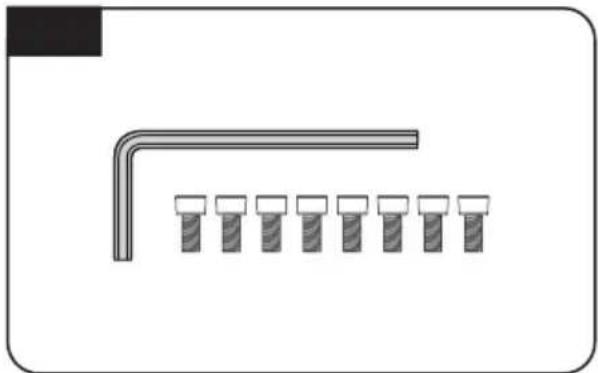

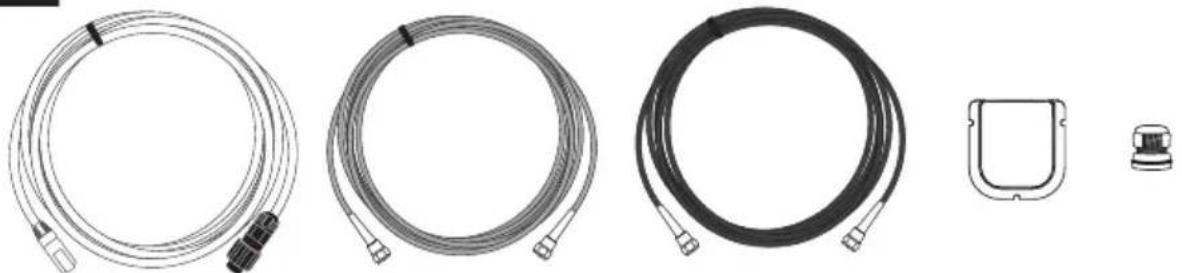

Hoofdunit Ontvangerkabel - 12 m – grijs, Kussentjes van de Basis Inbussleutel Montageplaat Bediening Draagtas M6 × 15(8) , M4 × 16(2) , M4 ×20(10) Sigarettenaansteker kabel Bedieningkabel (12 m - zwart) Kabelwartel voedingsadapter (Optie) SAT>IP LAN-kabel Beugel voor Bediening kabelhouder GebruikershandleidingDUTCH - 5 2-2. Naam van onderdelen Hoofdunit Grendel Antenne Elevatie Basisdeel Bodemplaat Montageplaat

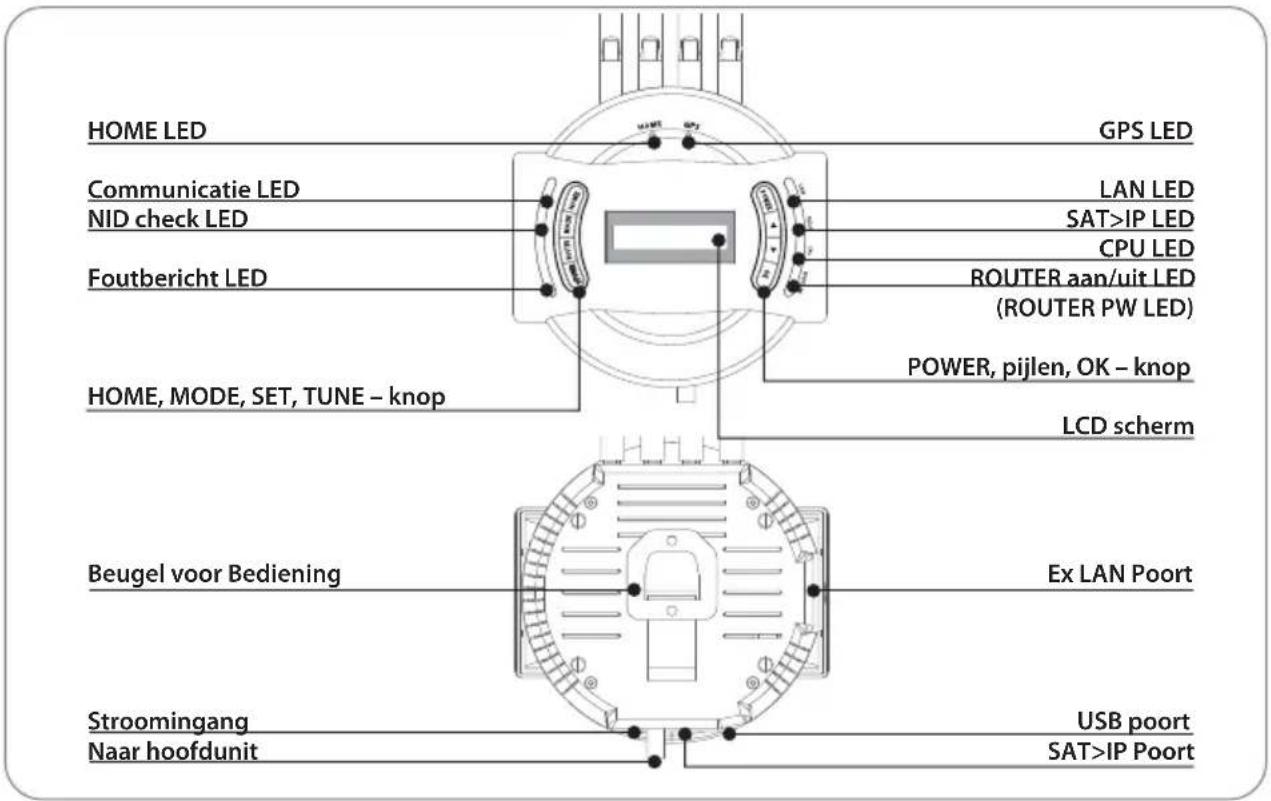

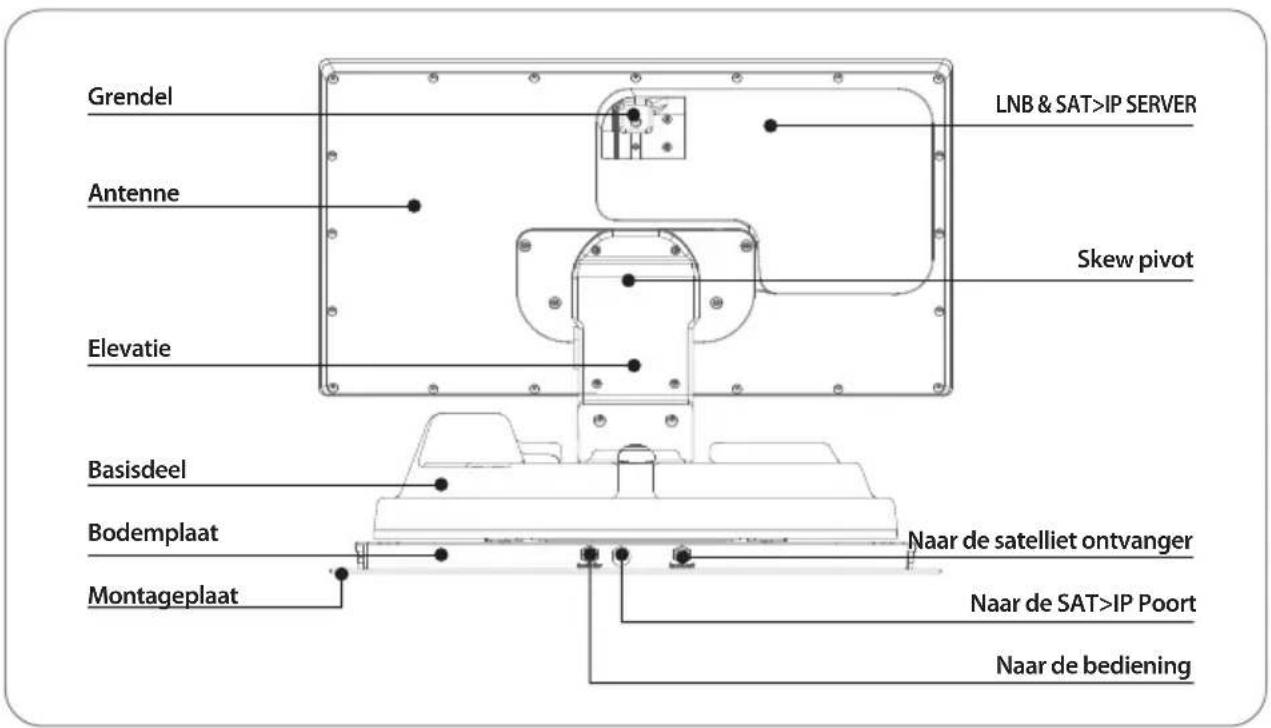

Skew pivot Naar de satelliet ontvanger Naar de SAT>IP Poort Naar de bediening Bediening HOME LED Communicatie LED NID check LED Foutbericht LED HOME, MODE, SET, TUNE – knop Beugel voor Bediening Stroomingang Naar hoofdunit GPS LED LAN LED

CPU LED ROUTER aan/uit LED (ROUTER PW LED) POWER, pijlen, OK – knop LCD scherm Ex LAN Poort USB poort SAT>IP PoortDUTCH - 6 Om de uitzending op een Smart device te kijken moet u een speciaal progamma of app gebruiken. Ga a.u.b. naar http://Satip.info voor meer informatie. Let op portable gebruik Bevestig 4 Kussentjes van de Basis op de bodemplaat

3. Gebruiksaanwijzing

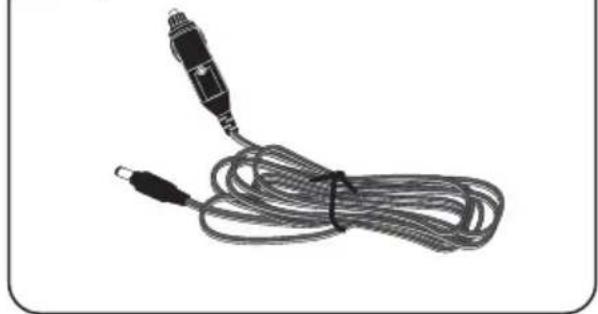

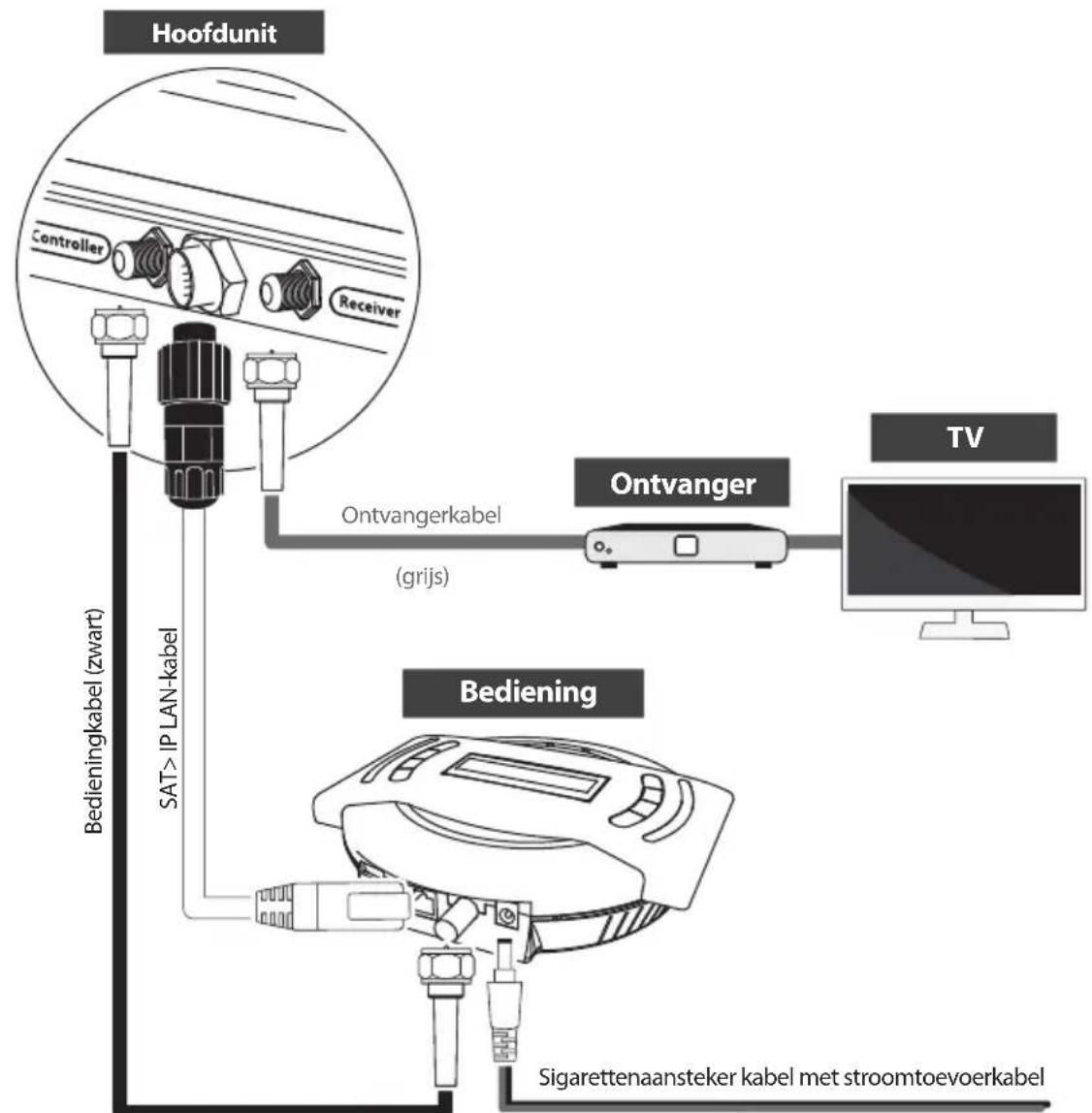

3-1. Aansluitschema Sigarettenaansteker kabel met stroomtoevoerkabelOntvangerkabel(grijs)Bedieningkabel (zwart)SAT> IP LAN-kabelHoofdunit Ontvanger

Bediening Gebruik zwarte Bedieningkabel om de antenne op de Bediening. Bedieningkabel lijkt op de ontvangerkabel, maar heeft een andere kleur en etikettering. Controleer a.u.b. de labels zodat u de juiste kabel gebruikt. Zorg dat de meegeleverde kabels worden gebruikt en op generlei wijze worden gewijzigd.DUTCH - 7 3-2. Funktionsbeschreibung Houd er rekening mee dat de Wi-Fi antenne niet achter of onder metalen materiaal moet worden geplaatst om de prestaties te waarborgen. Let op Leg vier (4) Wi-Fi antennes klaar om op de controller te monteren. Controleer of het afgedrukte Wi-Fi bereik, 5G of 2.4G, aan de onderkant van de antenne en op de bovenzijde van de controller overeenkomen. Houd de antenne op zijn plek en draai om op de controller te monteren. Houd de onderkant van elke antenne op zijn plek en draai stevig vast tot het einde voor een sterke montage.

CPU LED ROUTER aan/uit LED (ROUTER PW LED) POWER, pijlen, OK – knop LCD scherm Houd de onderkant van de antenne en spin strakkeDUTCH - 8 De communicatie LED zal constant oplichten als het systeem wordt aangezet. (Dit licht betekent dat het antennesysteem correct met de controller communiceert.) De router aan/uit LED zal constant oplichten als het systeem wordt aangezet. (Dit licht geeft aan dat de ingebouwde router AAN staat) De CPU LED zal knipperen als het systeem wordt aangezet. (Dit licht geeft aan dat de ingebouwde router correct werkt.) De SAT>IP LED zal tijdelijk knipperen om het operationele kanaal te controleren als de SAT>IP server wordt aangezet. (Dit licht zal opnieuw knipperen als de SAT>IP server daadwerkelijk in gebruik is om data naar Smart devices te streamen.) De GPS LED zal knipperen tijdens het zoeken naar de huidige locatie. De LED zal constant oplichten als de GPS positie is bevestigd. Het is aanbevolen om te wachten totdat zowel de HOME als de GPS LED’s constant oplichten omdat het systeem dan sneller de geselecteerde satelliet kan vinden met een nauwkeurigere uitlijning. Als de zoekoperatie start voordat GPS constant oplicht, zal de GPS LED doorgaan met knipperen zelfs nadat de satelliet al gelockt is. In dit geval kan het systeem de rotatiehoek aanpassen zodra de huidige locatie is bevestigd.

Selecteer met de pijltoetsen op de controller de satelliet die u wilt zien en druk op OK. De Network Identification (NID) check LED zal knipperen en het antenne statusscherm zal “SEARCH- ING” tonen. Vervolgens zal “CHECKING” op het LCD scherm. De NID check LED zal constant oplichten zodra de satelliet is gevonden en dan zal “SAT FOUND” op het LCD verschijnen. Als de verkeerde satelliet heeft geselecteerd, ga dan met de pijlen naar de juiste satellietnaam en druk op OK om de nieuwe satelliet te bevestigen. In de HOME positie is de antenne volledig opgevouwen en naar voren gericht. Let op Druk als alle kabels verbonden zijn op POWER om het systeem aan te zetten. De HOME LED zal constant oplichten om aan te duiden dat de antenne klaar is voor gebruik. Als de antenne niet terug is gekeerd naar de HOME positie, blijft de HOME LED knipperen terwijl de antenne terugkeert naar de HOME positie. Als het systeem klaar is zal de standaard satelliet “ASTRA1” of de laatst gekozen satelliet op het LCD scherm van de controller getoond worden.

1. Klaar maken voor gebruikDUTCH - 9

3. Terug naar de HOME positie & uitschakelen

Breng het systeem na gebruik en voor het rijden terug naar de HOME positie door op HOME te drukken. Houd POWER 5 seconden lang ingedrukt om het systeem volledig aan te zetten als het systeem in de HOME positie staat. Als de gebruiker een langere periode op een bepaalde lokatie blijft of stroom wil besparen, kan de gebruiker het systeem uitgevouwen laten door simpelweg het systeem met de ROUTER knop aan de linkerkant van de controllor uit te zetten. De ROUTER PW LED zal uit gaan, maar het signaal zal nog steeds doorkomen. De FIJNAFSTELLING modus kan worden opgestart wanneer een geselecteerde satelliet is gevonden en gebruiker de signaalsterkte verder wilt versterken.

4. Speciale functie 1 : FIJNAFSTELLING modus

Druk op TUNE om de FIJNAFSTELLING modus te starten. De eerste TUNE is voor AZ (azimuth). Pas met de pijltoetsen de antenne positie aan om een nieuwe positie met een betere signaalkwaliteit te vinden en druk op OK om vast te leggen. Het signaalniveau zal worden weergegeven op de controller (Q _____) of satellietontvanger. Herhaal hetzelfde proces om EL (elevatie) en SK (LNB rotatiehoek) aan te passen. Druk op de TUNE knop om de nieuwe positie van de satelliet op te slaan en af te sluiten. De opgesla- gen positie zal in het geheugen worden opgeslagen voor de volgende keer dat u het systeem aanzet. De opgeslagen positie zal echter worden gereset zodra gebruiker voertuig verplaatst of een nieuwe GPS locatie bevestigt. De foutbericht LED zal oplichten en het gedetailleerde foutbericht zal op het LCD scherm getoond worden als er een probleem is met het hoofdsysteem.

5. Speciale functie 2 : FOUTBERICHT

Als de antenne niet binnen de gestelde tijd terugkeert naar de HOME positie of het systeem de HOME positie niet herkent ondanks dat de antenne terug is in de HOME positie (de oorzaak ligt bij de Limiet sensor). TUNERFOUT Als er geen reactie is tijdens het zoeken naar de satelliet vanwege een defecte tuner of vanwege de instellingen. BEWEGINGSFOUT Als het systeem om een bepaalde reden niet naar de juiste positie kan bewegen. COMMUNICATIEFOUT Als de verbinding tussen het systeem en de controller langer dan 5 seconden is verbroken.DUTCH - 10 SNIPE Air zal automatisch terugvouwen naar de HOME positie als het voertuig sneller dan 25 km/h gaat terwijl het systeem aan staat. Let op 3-3. Snelle naslag Als u het systeem gaat verplaatsen moet het systeem eerst worden terug- gebracht in de HOME positie om schade te voorkomen. WAARSCHUWING De TEST modus kan worden opgestart als er een foutbericht wordt getoond of als de antenne zich in de HOME positie bevindt.

6. Speciale functie 3 : TEST modus

Druk één maal op MODE om naar de TEST modus te schakelen en druk op OK. Ga met de pijltoetsen naar de beschikbare functies op het LCD en druk op OK om te selecteren. Druk op MODE om af te sluiten en terug te keren naar de vorige status. De gebruiker is in staat om op een IP client of laptop SAT>IP uitzendingskanalen te bekijken met een kabelverbinding of LAN kabel naar de EX LAN poort op de linkerkant van de controller. Als de EX LAN poort in gebruik is zal de LAN LED aan de rechterkant van de controller constant oplichten. (De extra LAN kabel is niet inbegrepen.)

7. Speciale functie 4 : EX LAN poort

Druk op POWER om het systeem aan te zetten en selecteer met de pijltoetsen een satelliet en druk op OK. Wacht tot “SAT FOUND” op het LCD scherm wordt weegegeven en tot NID check (tweede LED van links) constant oplicht. De geselecteerde satelliet is nu gelockt en de TV kanalen zullen op de Smart devices en TV getoond worden.DUTCH - 11 USB Sigarettenaansteker kabel met stroomtoevoerkabel

Alleen de USB 2.0 standaard kan voor upgraden worden gebruikt. Let op Bediening Kopieer het softwareprogramma naar de USB hoofdmap (niet in een andere map) op een lege USB stick.

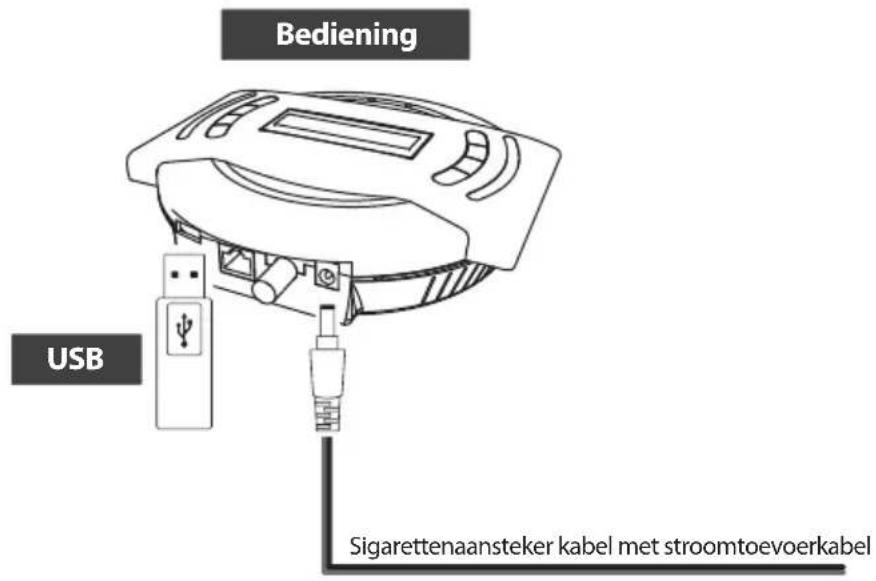

Zorg ervoor dat het systeem uitstaat en steek de USB stick in de USB poort aan de zijkant van de control- ler. Druk op de TUNE knop en houd deze ingedrukt terwijl u de POWER knop indrukt. Het systeem zal aan gaan en het LCD scherm zal “USB connected, F/W Update mode” vertonen. Zodra “UPGRADE FINISHED” wordt getoond is de update voltooid en kan de USB stick verwijderd worden.

Ga a.u.b. naar de website www.selfsat.com om het update programma (software) te downloaden. Als de controller de USB stick niet herkent, verwijder de USB stick dan en steek deze in een PC. Klik met de rechtermuisknop op de USB map, ga naar “Eigenschappen” en controleer of het “bestandssysteem” FAT32 is. Zo nee, klik dan opnieuw met de rechtermuisknop op de USB map, ga naar “Formatteren” en stel het bestandssysteem in als FAT32.DUTCH - 12

5. Geavanceerde instellingen

Gebruik de pijltoetsen om te selecteren, getallen in te stellen en beschikbare opties te zien. De individuele getallen kunnen met de cursor worden aangepast. Druk op OK om naar de volgende optie te gaan. U hoeft deze functie alleen te gebruiken als de satellietoperator alle parameters gewijzigd heeft. Let op De transponder (TP) modus wijzigen

i. Druk tweemaal op MODE om naar de Wijzig TP MODE te gaan en druk op OK.

vi. vii. viii. ix. Selecteer de satelliet die uw wilt wijzigen, bijv. “00 XXXX (naam satelliet) ~ 11 XXXX” en druk op OK. Stel het TP getal in tussen “00~02” en druk op OK. (Voor elke satelliet zijn drie TP’s geprogram- meerd.) Herhaal hetzelfde proces voor het invoeren van data voor NID (netwerk identiteit), FREQ (frequentie) en SYMBOL (symbool rate). Selecteer het type signaal (DVBS of DVBS2) en druk op OK. Selecteer de polarisatie (VER (verticaal) of HOR (horizontaal)) en druk op OK. Selecteer YES of NO om op te slaan en/of terug te gaan naar de eerste stap van Wijzig TP MODE. Druk op MODE om af te sluiten en de SNIPE Air zal terugkeren naar de vorige status. Druk op MODE, ga naar de TEST modus en druk op OK om de TP data handmatig te resetten. Ga met de pijltoetsen naar “TP RESET” en druk op OK onder de beschikbare functies op het LCD.DUTCH - 13 <iOS / Android OS> Ga naar “Instellingen” ▷ “Wi-Fi” ▷ Selecteer “SATIPLINK2G” of “SATIPLINK5G”

6. Voorbereiden voor uitzendingen op SAT>IP cliënts

Alleen “SATIPLINK2G” kan gevonden worden als het apparaat geen dual band Wi-Fi ondersteunt. Let op De PC moet Wi-Fi netwerken ondersteunen en normaal gesproken “SATIPLINK2G” in de Wi-Fi lijst laten zien. Als de PC dual band Wi-Fi ondersteunt, zullen zowel “SATIPLINK 2G” en “SATIPLINK 5G” beschikbaar zijn. Indien beschikbaar is “SATIPLINK 5G” aanbevolen voor een stabielere ontvangst van de uitzending. De Wi-Fi naam moet worden getoond als “SATIPLINK 2Gxx” of “SATIPLINK 5Gxx”, en eindigt met extra nummers.

Let op ※ Controleer het benedenstaande als “SATIPLINK 2G niet in de Wi-Fi lijst staat. 6-1. Hoe het Wi-Fi netwerk op apparaten in te stellen A. Om op Smart devices SAT>IP uitzendingen te bekijken <Window 10 / 8 / 7 / Vista> Ga naar “Instellingen” (Win8) / “Start” (Win7/Vista) ▷ “Configuratiescherm” ▷ “Netwerk en Internet” ▷ “Netwerkcentrum” ▷ “Netwerkverbindingen” ▷ Selecteer “SATIPLINK2G” <Window XP / 2000> Ga naar “Start” ▷ “Configuratiescherm” ▷ “Netwerk en internetverbinding” ▷ “Netwerkverbindingen” ▷ Selecteer “SATIPLINK2G” <MAC OS> Klik op “Apple” menu ▷ “Systeemvoorkeuren” ▷ Klik op het “Netwerk” icoon ▷ Selecteer “SATIPLINK2G” <Window 10 / 8 / 7 / Vista> Ga naar “Instellingen” (Win 10/8) / “Start” (Win7/Vista) ▷ “Configuratiescherm” ▷ “Netwerk en Internet” ▷ “Netwerkcentrum” ▷ “Adapterinstellingen wijzigen” (Win 10/8/7) / “Netwerkverbindingen beheren”(Vista) ▷ Rechtermuisklik op “LAN (Local Area Connection)” ▷ “Eigenschappen” ▷ Dubbelklik op “Internet Protocol Version 4 (TCP/IPv4)” ▷ “Automatisch IP adres toewijzen” ▷ “DNS server adres automatisch toewijzen” ▷ “OK” <MAC OS> Klik op het “Apple” menu ▷ “Systeemvoorkeuren” ▷ Klik op het “Netwerk” icoon ▷ “Ethernet” in de linker box ▷ “Geavanceerd” in de hoek rechts beneden ▷ Selecteer “TCP/IP” bij de bovenste optie ▷ Open het pull down menu en klik op “IPv4 configureren” ▷ “DHCP gebrui- ken” ▷ “OK” ▷ “Toepassen” B. Om op een laptop SAT>IP uitzendingen te bekijkenDUTCH - 14 De http://satiplink.com pagina is alleen toegankelijk na verbinding op het SATIPLINK2G (of 5G) Wi-Fi netwerk met de router ingebouwd in de SNIPE Air.

Let op Ga naar www.satip.info voor de laatste informatie over SAT>IP apps en PC programma’s.

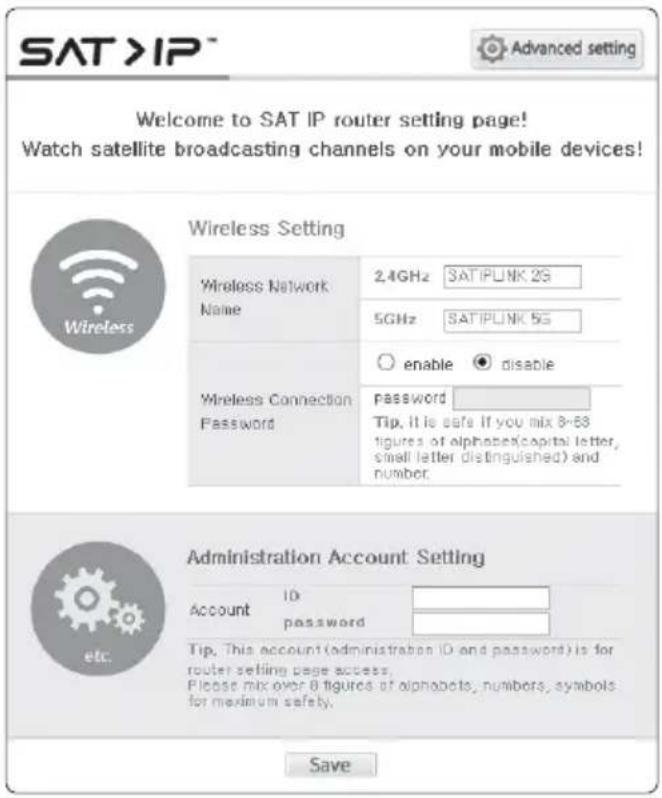

Let op 6-2. Conguratie van de router via het web A. Open de Ethernet browser na het selecteren van het SATIPLINK 2G(2.4G) / SATIPLINK 5G(5G) Wi-Fi netwerk, ga naar http://satiplink.com (het standaard ingestelde web adres) om naar de web-beheerpagina van de router te gaan. 6-3. SAT>IP cliënt instellingen

SAT>IP app voor iOS/Android Smart devices Ga naar de Apple store of Google Play om een SAT>IP App te downloaden, zoals “Elgato SAT>IP” die de gebruiker in staat stelt gedecodeerde programma’s te ontvangen, en start de app. SAT>IP PC viewer voor Microsoft Windows Ga naar www.satip.info om een SAT>IP programma te downloaden, zoals “DVBViewer”. De gebrui- ker kan de SAT>IP server kiezen en de instellingen wijzigen in het optiemenu. SAT>IP TV of TV verbonden met SAT>IP STB De ingebouwde software stelt uw TV of STB in staat om IP streams van de SAT>IP server te ontvan- gen TV met SAT>IP Wi-Fi dongle Een verbonden SAT>IP Wi-Fi dongle stelt uw TV in staat om IP streams van de SAT>IP server te ontvangen Configureer de naam van uw draadloze netwerk (SSID) en het wachtwoord om in te stellen. Het standaard ingestelde wachtwoord is “SATIPLINK25”, volledig met hoofdletters. “Opslaan” om de gewijzigde instellingen te accepteren. Klik op “Geavanceerde instellingen” in de rechterbovenhoek van de pagina voor meer instellingen.

Het wachtwoord van de router wijzigen De instellingen van de router beheren Het draadloze kanaal wijzigen als de internetverbinding niet goed genoeg is

ii. iii. E. Niet mogelijk om SAT>IP uitzendkanalen op apparaten van de gebruiker te bekijken Zorg ervoor dat het systeem de satelliet correct gelockt heeft. Controleer de Wi-Fi verbindingen tussen het systeem en de apparaten van de gebruiker. Zorg ervoor dat de SAT>IP clients zoals mobiele apps, IP STBs, IPTVs, enz., correct werken. Er zijn een aantal veelvoorkomende zaken de signaalkwaliteit of het functioneren van de SNIPE Air kunnen beïnvloeden.

Verbinding tussen het vermogen en de Bediening Verbinding tussen de Bediening en de antenne. Zorg ervoor dat de linker-poort van de antenne moet worden aangesloten op de Bediening. Controleer of de stroomtoevoerkabel is beschadigd. Controleer de polen van de batterij (+/-). ii. iii.

A. De aan/uitknop reageert niet. Controleer of alle kabels goed zijn aangesloten C. Mechanische problemen

Probeer dan de stroom aan en uit te zetten. In het geval dat de antenne niet meer beweegt. ii. Probeer dan de stroom aan en uit te zetten. Als dit niet werkt neem dan contact op met lokale dealer/verkooppunt voor assistentie. In het geval dat de antenne een geluid maakt terwijl deze niet beweegt.

ii. iii. B. De schotel kan de gewenste satelliet niet vinden. Satellietsignalen kunnen geblokkeerd of verzwakt worden door gebouwen, bomen en andere obstakels. Controleer of u vanuit de antenne vrij zicht op de satelliet heeft.. Selecteer een andere satelliet, bijv. Astra3, en selecteer als deze wordt gelockt vervolgens uw gewenste satelliet, bijv. Astra1 Zet het systeem uit en weer aan en selecteer dan gewenste satelliet.

D. Andere zaken Als het systeem verkeerd is aangesloten zal het niet correct werken, neem contact op met lokale dealer/verkooppunt voor assistentie en controle van de kabels.DUTCH - 16

8. Technische specicaties

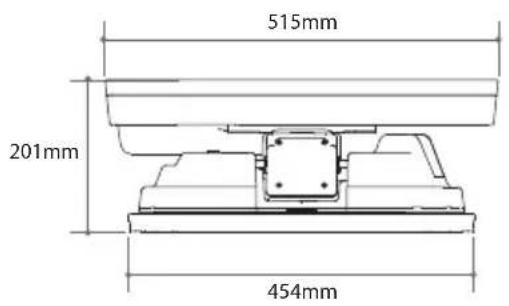

8-1. Afmetingen Frequentiebereik input Polarisatie Versterking signaal (Gain) Afmetingen ( W x D x H ) Gewicht Min. uitgestraald vermogen (EIRP) Draaibereik (Elevatie/Rotatie/Skew) Maximale zoektijd LNB uitgang LNB Frequentiebereik output L.O. Frequentie Werktemperatuur Ingangsspanning Stroomverbruik tijdens zoeken Draadloze kanalen in gebruik Draadloze verbinding

Horizontaal / Verticaal

50 dBW 15° ~ 90° / 360° / -45° ~ +45° 120 seconden (gemiddeld) 1 uitgang (optie 2 uitgang) 950 ~ 2,150 MHz

-30 °C ~ +60 °C DC 12 ~ 24 V 30 W (in het zoeken) 8 kanalen tegelijkertijd IEEE 802.11 AC conform 8-2. Specicaties a. Antenne CPU Flash / DRAM Kabel LAN Interface Draadloze LAN Interface Frequentieband Antenne Gebruiks-/bewaartemp. Gebruiks-/bewaarluchtvochtigheid. Speciale functies

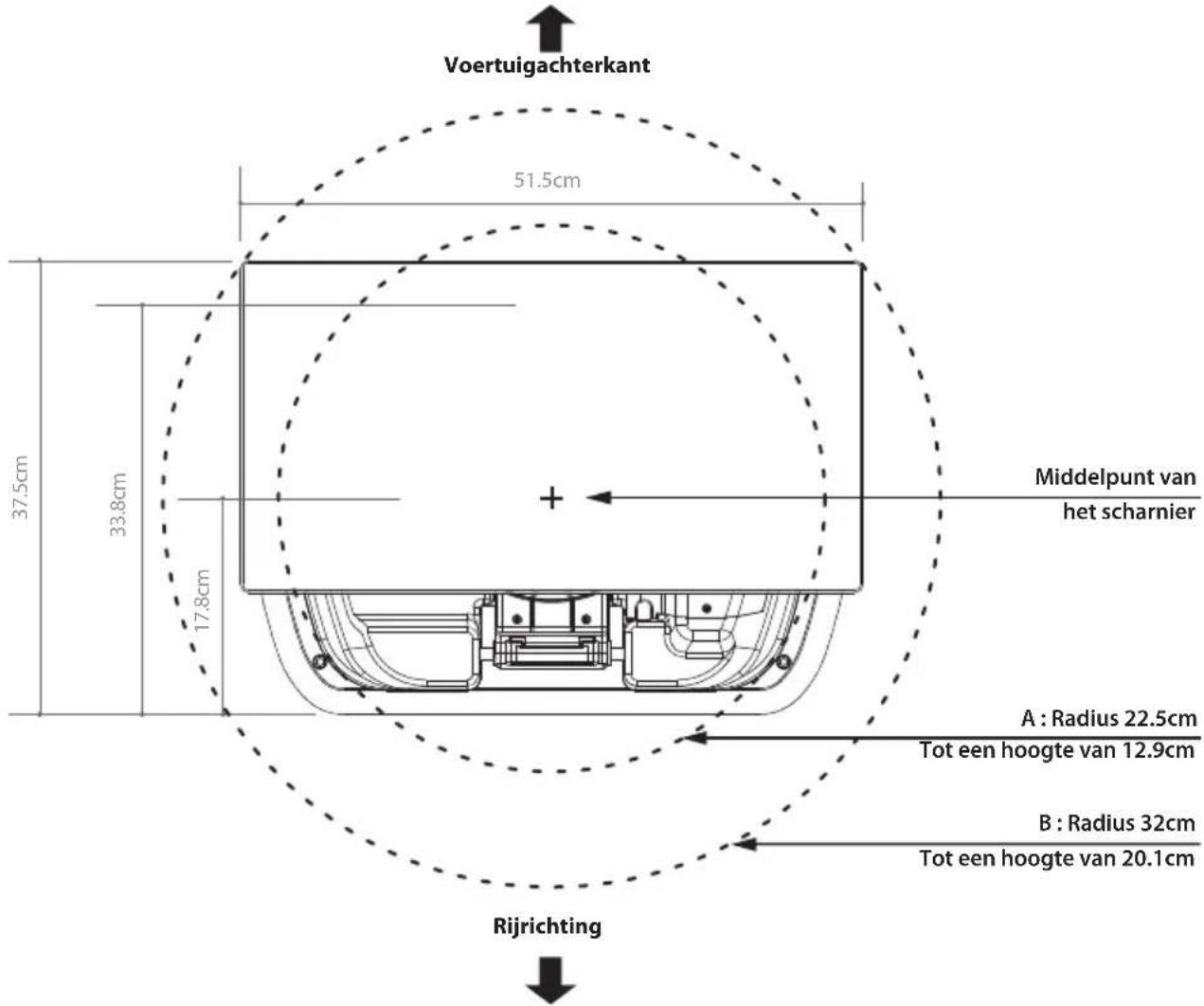

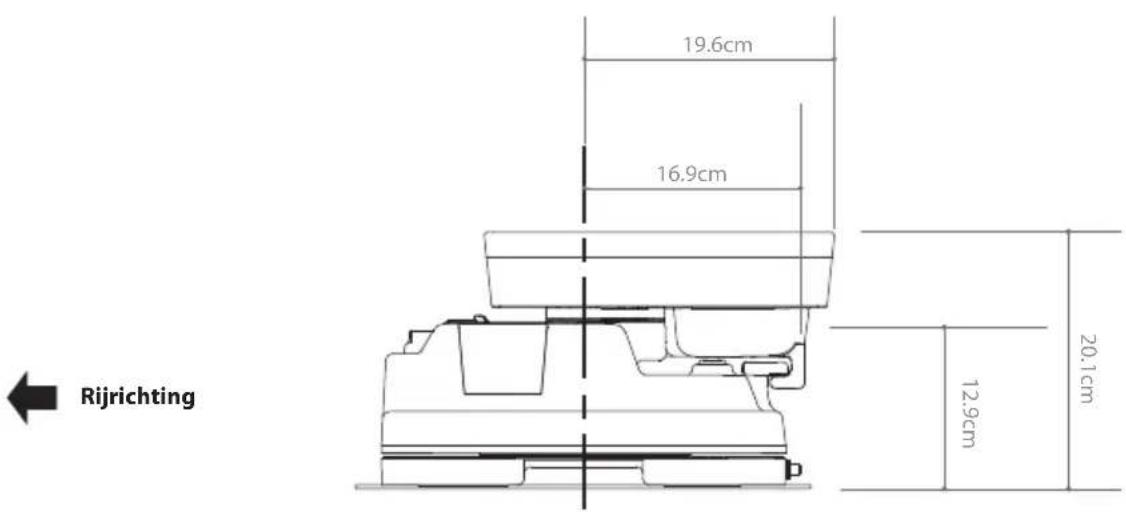

Zorgen , dat er voldoende ruimte is voor de vouw SNIPE Air, net als voor de operatie range (cruising radius). 9-1. Benodigde ruimte voor de SNIPE Air Rijrichting Rijrichting Voertuigachterkant B : Radius 32cm Tot een hoogte van 20.1cm A : Radius 22.5cm Tot een hoogte van 12.9cm Middelpunt van het scharnier 51.5cm 17.8cm 33.8cm 37.5cm 20.1cm 19.6cm 12.9cm 16.9cmDUTCH - 18 SiliconenkitSAT> IP LAN-kabelOntvangerkabel (12 m – grijs)InbussleutelBeugel voor BedieningBedieningkabel (12 m - zwart)BedieningAfplakbandM6 × 15(8) , M4 × 16(2) , M4 ×20(10)MontageplaatSigarettenaansteker kabel (stroomtoevoerkabel)SchoonmaakmiddelBoormachine2 mm boorbitje, 20 mm boorbitjekabelhouder en Kabelwartel 9-2. Apparatuur voor de installatie

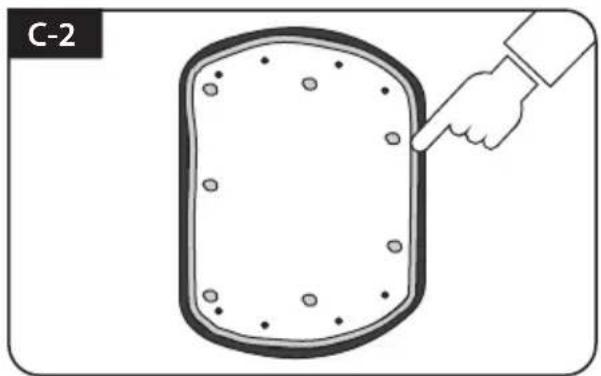

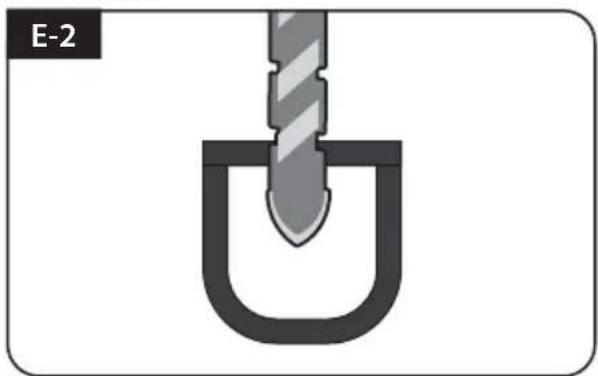

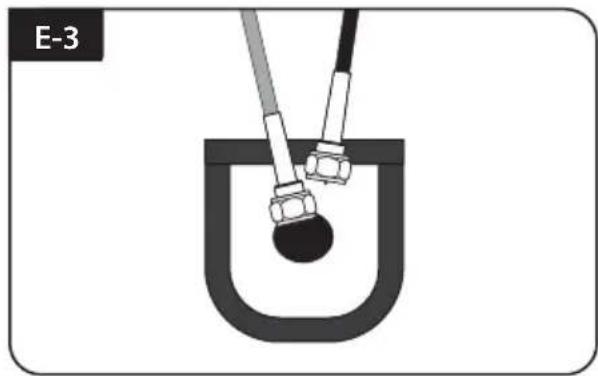

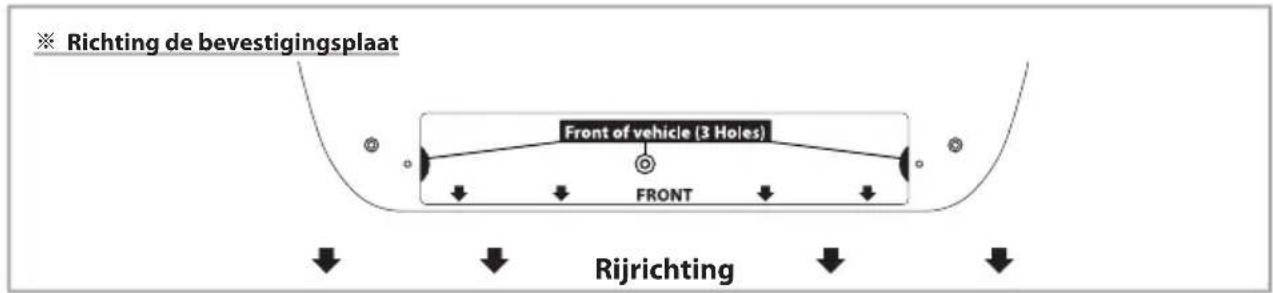

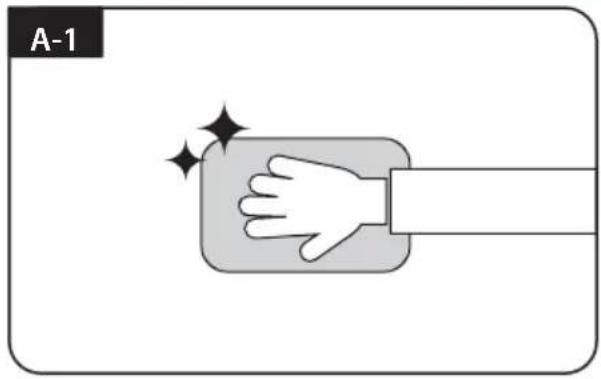

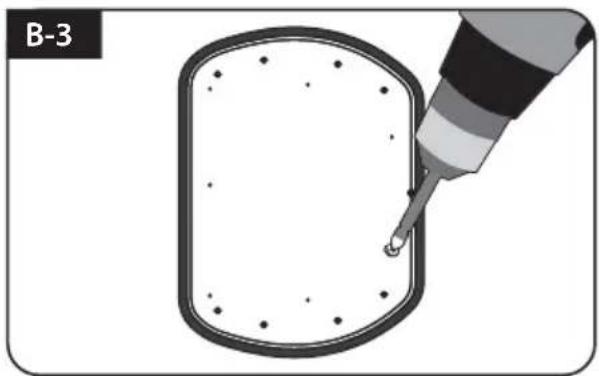

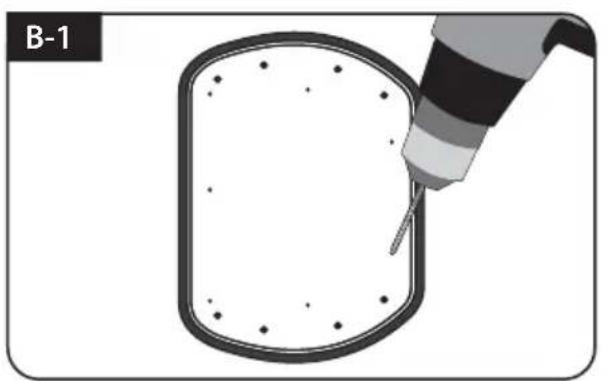

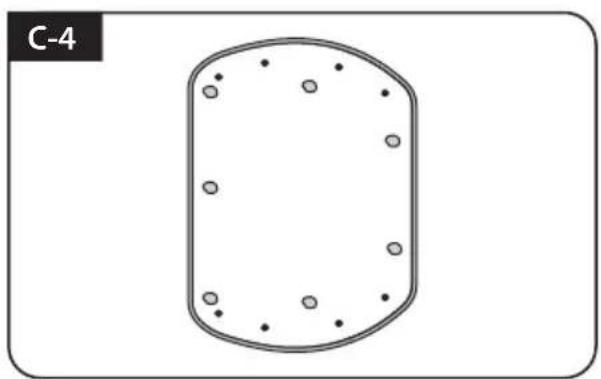

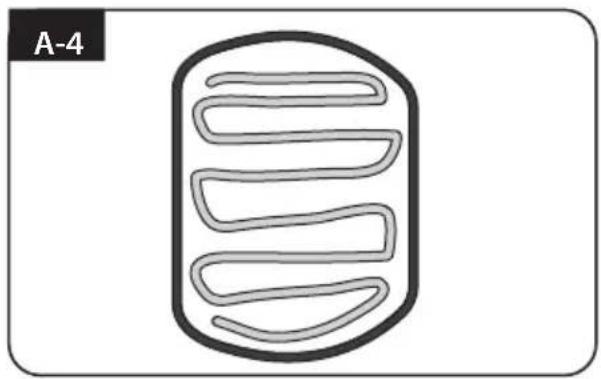

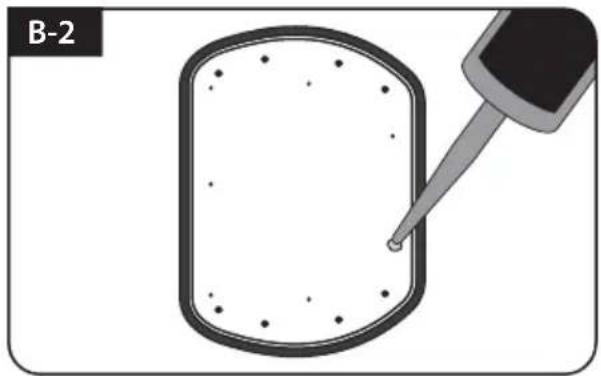

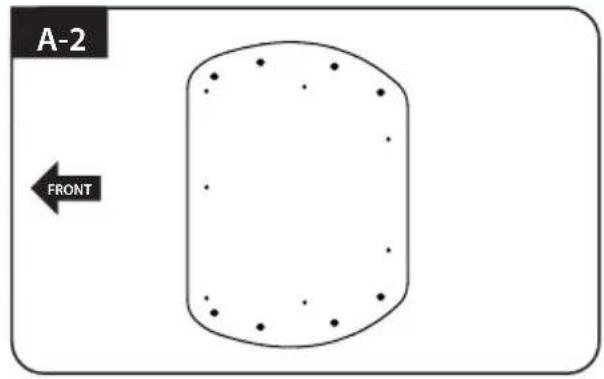

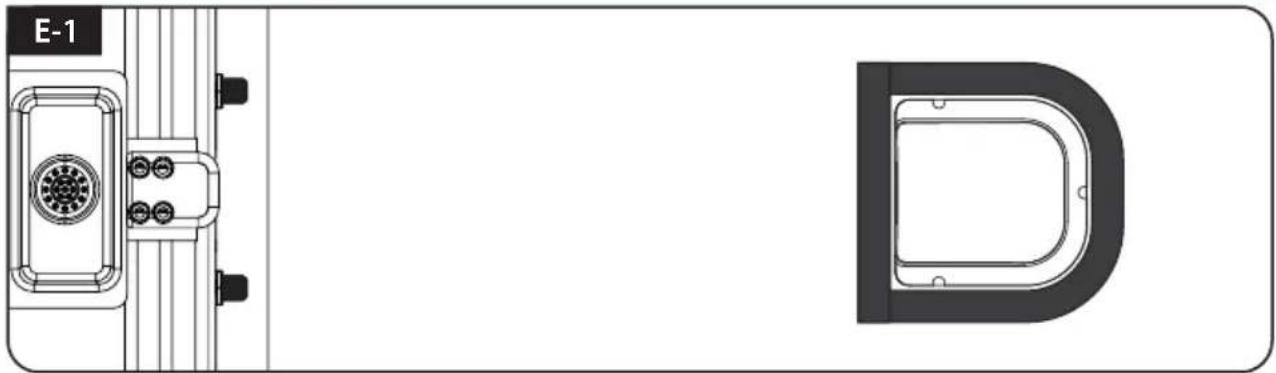

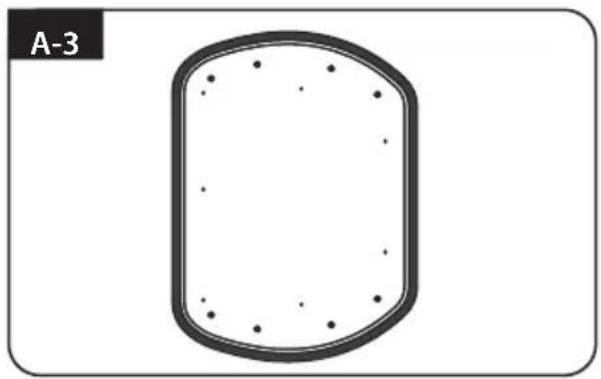

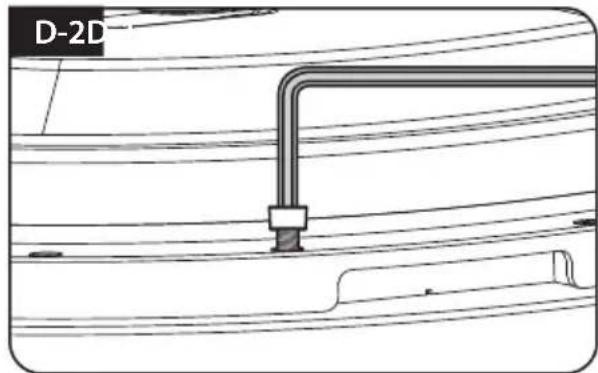

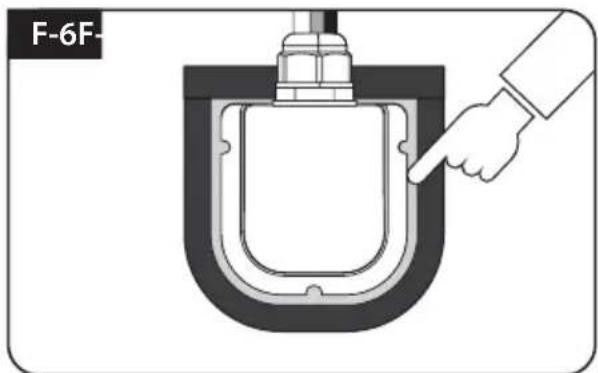

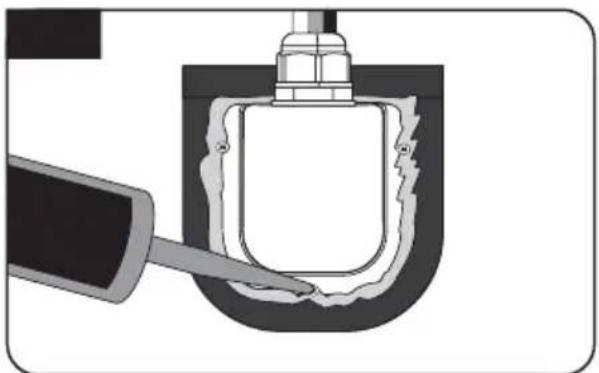

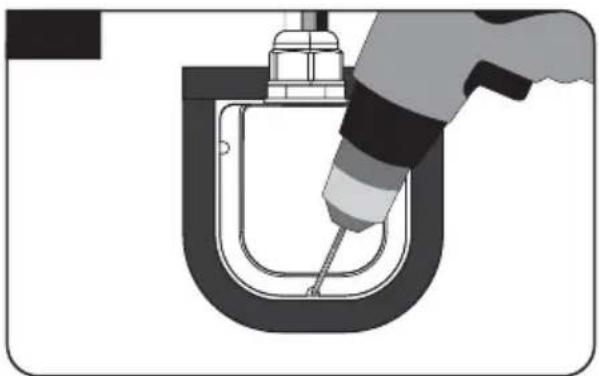

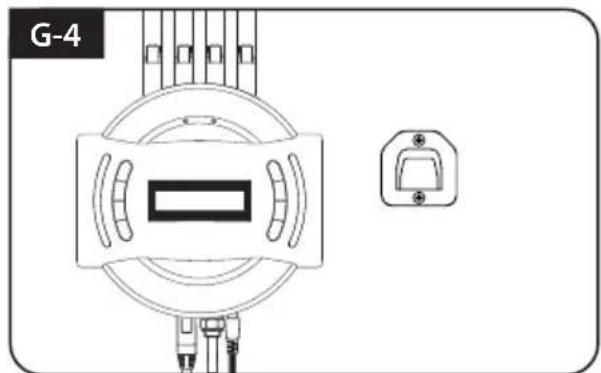

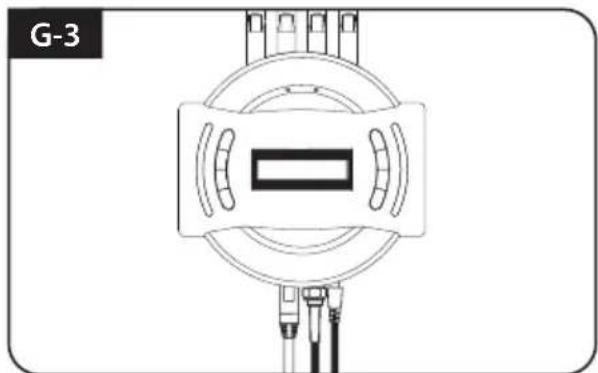

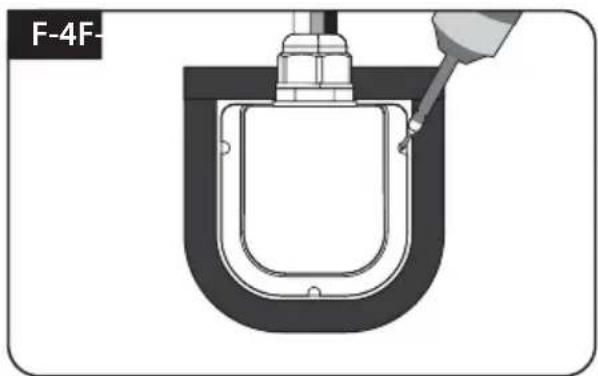

※ Richting de bevestigingsplaat 9-3. Installatie A. Montageplaat Installatie op het autodak Zet opzij de montageplaat, siliconen toe te passen binnen de Afplakband lijn maar laat 2 cm naar binnen gat van de lijn Bevestig afplakband buiten de montageplaat door 5 mm afstand van de plaatranden A-4 A-2 FRONT Reinig het oppervlak met reinigingsmiddel A-3 A-1 Zoek montageplaat in het centrum van autodak RijrichtingDUTCH - 19 B-3 B-1 Breng silicone op de gaten C. Breng siliconen tussen x beugel en Afplakband Verwijder de Afplakband, en laten drogen C-4 C-2 Breng siliconen rond montageplaat C-3 C-1 Tidy siliconenoppervlak Bereid je voor om de antenne te plaatsen op de staander acht bouten B. Schroef 7 stuks van M4x20 bout om de montageplaat te bevestigen Schroef zeven (7) van M4x20 bouten Re-Breng siliconen op geschroefdbouten B-4 B-2 Plaats de montageplaat op de siliconen en maak 7 gaten (2 mm) met een boormachineDUTCH - 20 Zorg ervoor dat de gatgrootte minimaal is, zodat de kabel kan passeren E-2 Plaats de kabelhouder voor het middelpunt van de antenne (30 cm ervan af) met de open zijde van de kabelhouder naar de bevestigingsplaat toe. Plak vervolgens afplakband op de buitenkant van de kabelhouder E-3 E-1 Boor een gat van 20 mm in het midden van de tape-markering D-2D-1 D. Bevestig de montageplaat met 8 stuks van bouten met Inbussleutel E. Kabelhouder installatie 1 Plaats de antenne op de montageplaat en draai stevig elk van de bouten met een inbussleutel Onderdelen nodig, inbussleutel en acht (8) van de M6 × 15 boutenDUTCH - 21 F-2 SAT> IP LAN-kabel, Bedieningkabel, Ontvangerkabel, kabel houder en Kabelwartel nodig Plaats en houd de geassembleerde kabel houder binnen de band markeringen. Boor drie (3) 2 mm gaten Fix kabel houder op het voertuig dak met drie (3) van de M4 x 20 schroeven op boorgaten gemaakte F-4F-3 Breng siliconen rond kabelhouder en op geschroefdbouten voor waterdichte Sluit kabels aan relatieve poorten. Verwijder afplakband vervolgens tidy siliconenoppervlak voordat droog F-6F-5 F-1 Steek de kabels erin zoals aangegeven op de foto F. Kabelhouder installatie 2DUTCH - 22 Het systeem kan gebruik maken van de stroomtoevoer van de accu in uw auto. Maak een stroomtoevoerkabel voor een directe verbinding door met een sigarettenaansteker de kabelmantel te knippen en van de koperen kabel te trekken. Let op Aansluiten Stroom naar de controller en de antenne, behulp van de sigarettenplug en Bedieningkabel. G-3 Voorbereiden sigarettenaansteker kable (Vermogen kabel) G-2 Plaats de controller op een vaste beugel G-4 G-1 Fix controller beugel waar het zou vast, behulp van twee (2) van M4x16 schroeven G. Bediening installatie
