GEBRUIKSAANWIJZING Snipe Dish 65 Selfsat

Gebruikers handleiding

ver 1.0

Contents

1. General Information

1-1. Introduction 2
1-2. Proper use and operation 2
1-3. Safety notes 3

2. Contents

1. Algemene informatie

1-1.Inleiding 2
1-2. Correct gebruik 2
1-3. Veiligheidsvoorschriften 3

2. Verpakkingsinhoud

2-1. Onderdelen 4
2-2. Naam van onderdelen 5

3. Monteren 6

4.Aansluiten 12

5. Skewverstelling 13

6. Functionele beschrijving

6-1. waar voor gebruik 15
6-2. Zoekenaar satellieten via de SAT knoppen 16
6-3.Installing van DiSEqC 1.1 16
6-4. STB stroom detectie Aan/Uit 17
6-5. Energiebesparende modus 17

7. Extra functies

7-1.Foutmelding 18
7-2.Terugzetten van fabrieksinstellingen 18
7-3.Upgraden van software 18
7-4. Handmatige satellite update functie 19

8.Probleem oplossing 20

9. Specificities

9-1.Afmetingen 21
9-2. Specifications 21

10. Installatie op caravan/camper

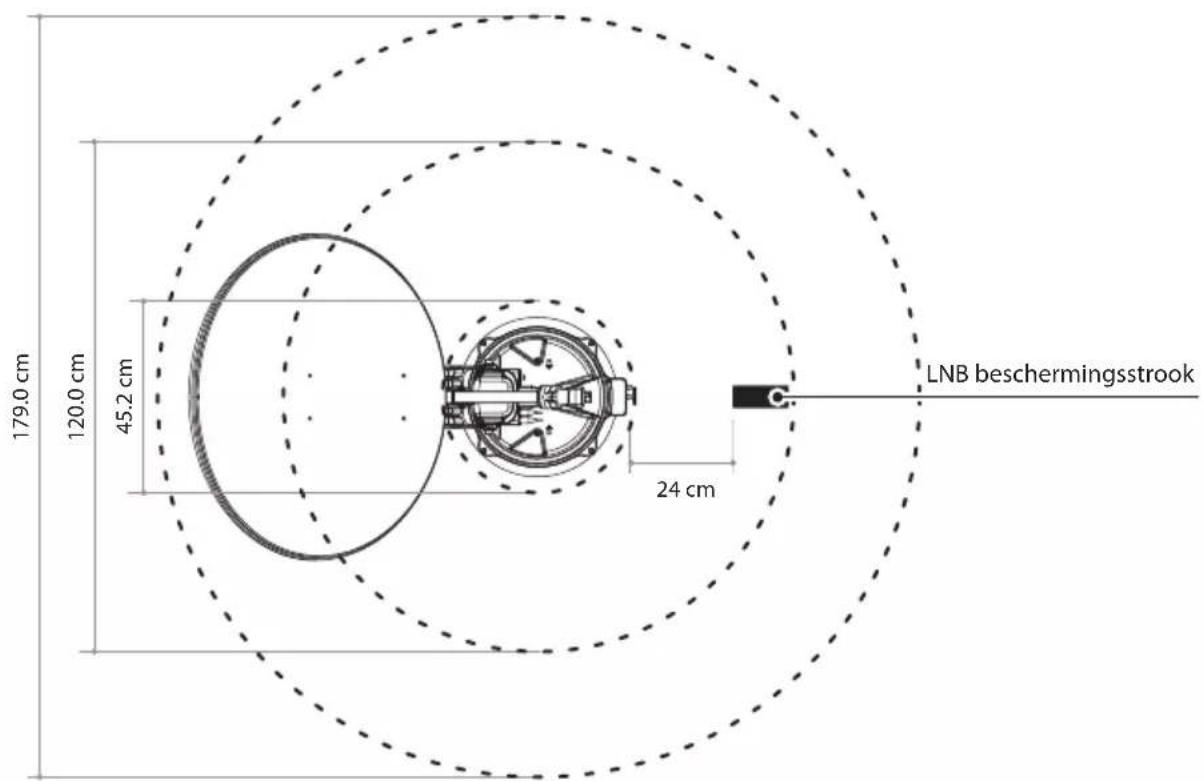

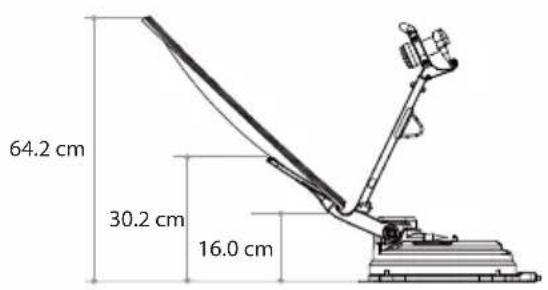

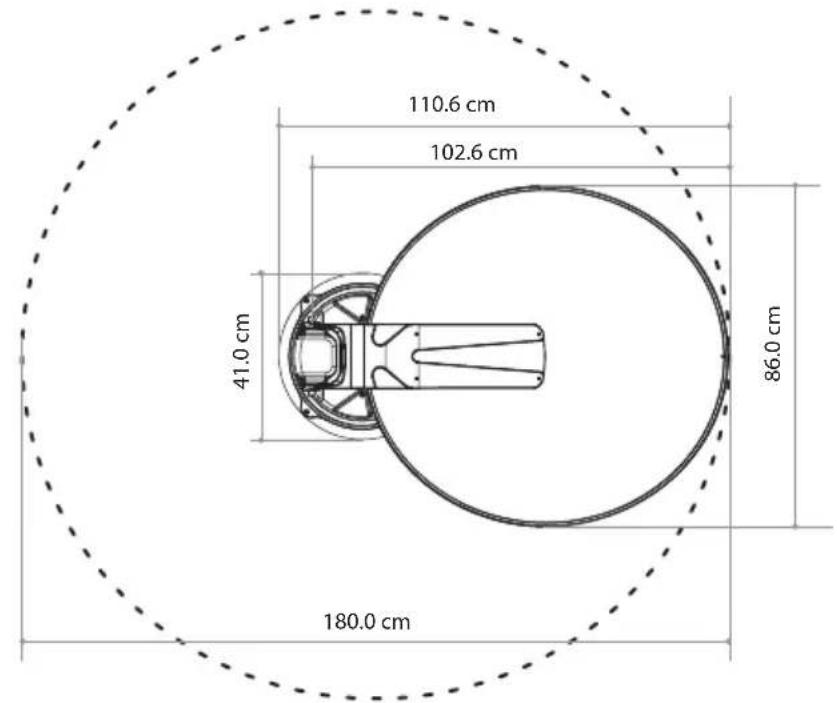

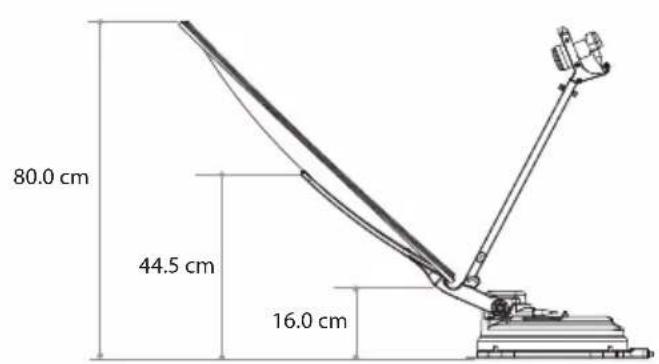

10-1. Benodigde ruimte voor de SNIPE DISH 22

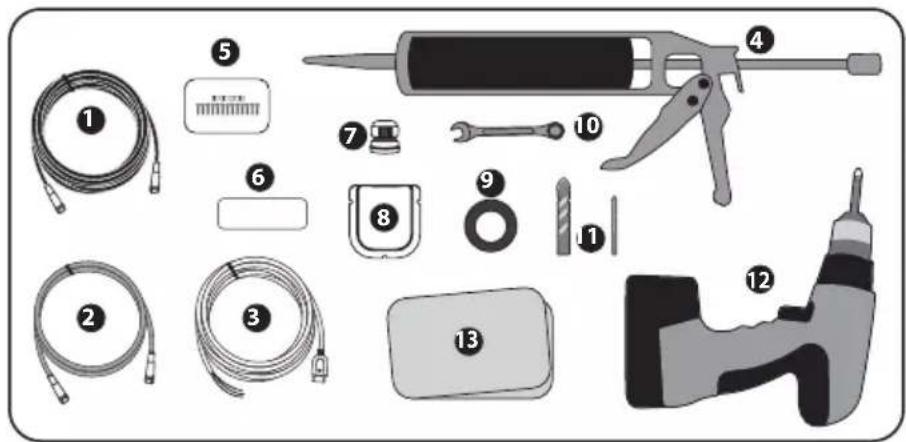

10-2. Apparatuur voor installmente 24

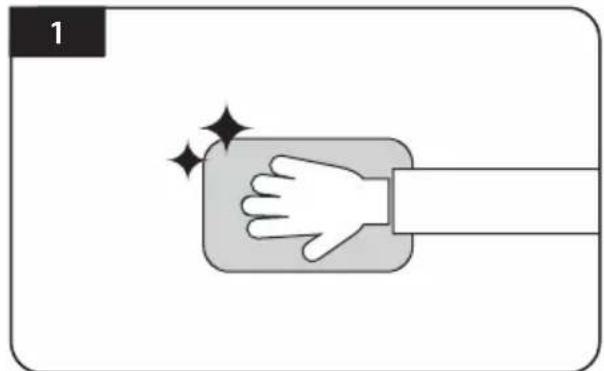

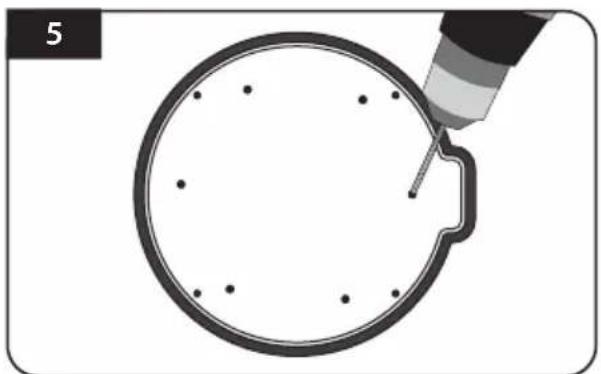

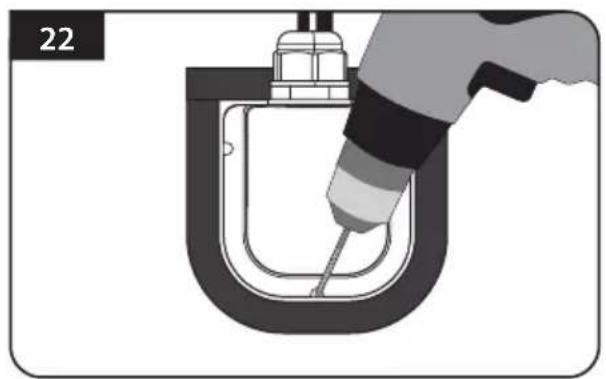

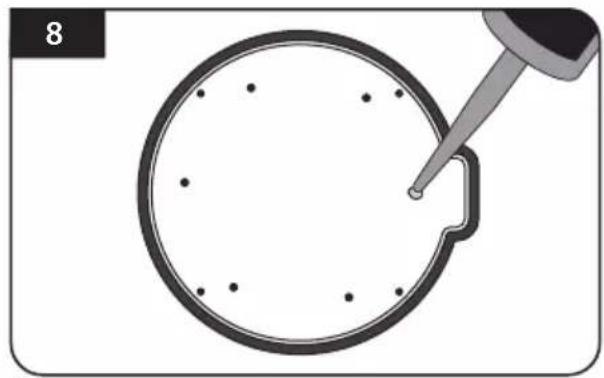

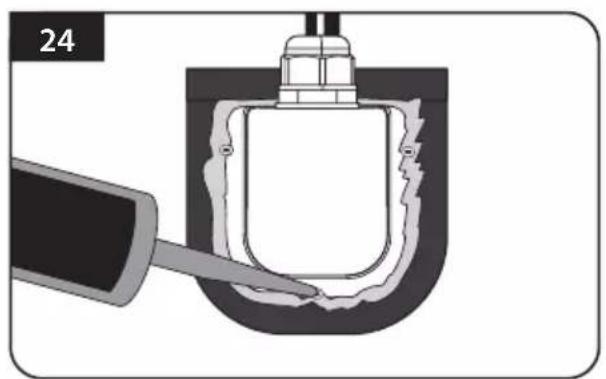

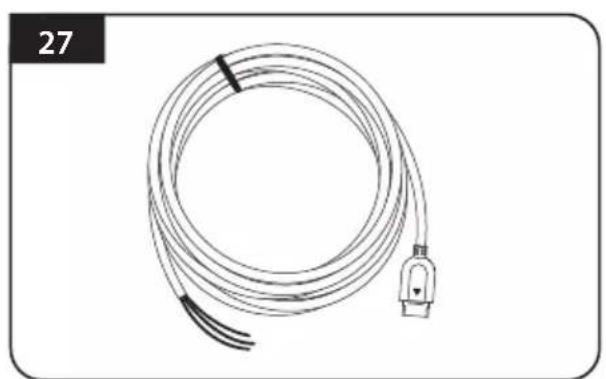

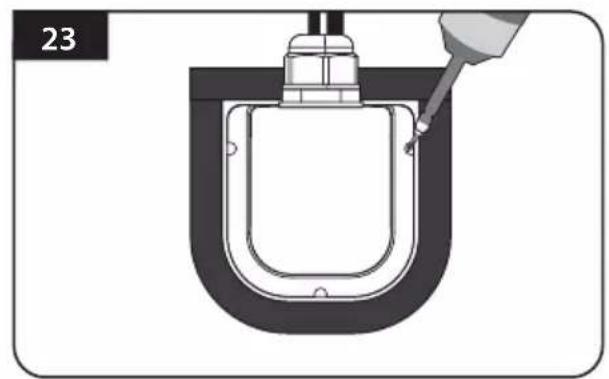

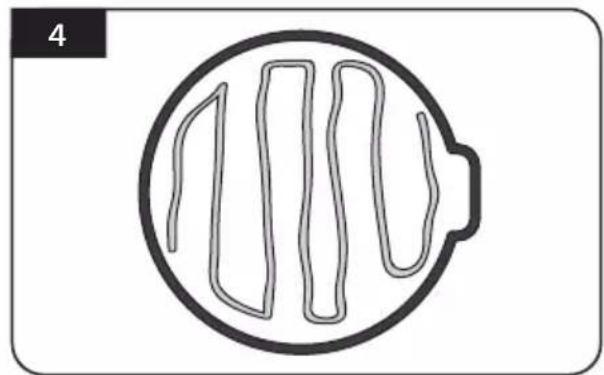

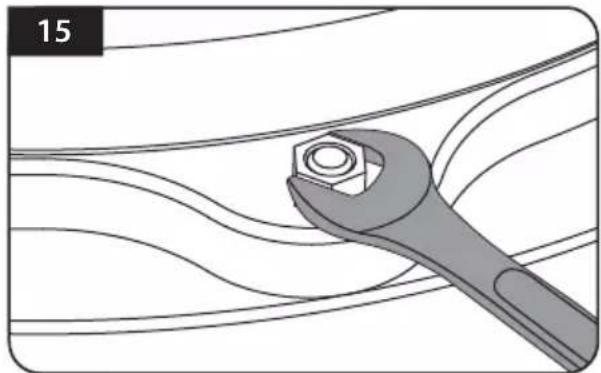

10-3. Instructies voor installment 24

1. Algemene informatie

1-1. Inleiding

Deze gebruikershandleiding beschrijft de functies en werking van SNIPE DISH. Een correcte en veilige werking van het system kan alleen worden gewaarborgd door deze instructies te volgen.

De SNIPE DISH is een slim satellietsystem voor de ontvangst van satelliet television. Zo kan het systeme van de SNIPE DISH zich automatisch uitrachten in de Vooringestelde satelliet positie of de satelliet positie maar wens van de gebruiker zolang deze zich op de juiste positie bevindt.

Zorg ervoor dat de de SNIPE DISH een duidelijk zich haeft maar de hemel en er geen obstakels zoals bergen, bomen of gebouwen heeft, hierdoor kan het.

1-2. Correct gebruik

Dit product is ontworpen voor vaste installmentie en montage op voertuigen met een maximale snelheid van 130km / u . Het is ontworpen om een antennaaar geostationaire televisiesatellieten automatischrichten. De stroom worden aangesloten op het systeme doormiddel van een standard boardnet met een nominale spanning van 12 Volt GS.

Instructies van de fabrikant:

• Het is nicht toegestaan om de algehele inrichting te wijzigen door het verwijderen of het toevoegen van afzonderlijke componenten. Het gebruik van enige andere parabolische reflectoren of LNB's dan deze oorspronkelijk geinstalleerd is Niet toe gestaan.
• De installmentie mag alleen worden uitgevoerd door gekwalificeerde medewerkers. Alle instructies in de meegeleverde installmentie-instructies, apart geleverd, moeten zorgvuldig worden gevolgd.
• Het product vereist geen regelmatig onderhoud. Behuizingen en mantels mogen nicht worden geopend. Controle- en onderhoudswerkzaamheden要去en algid door een gekwalificeerde specialist worden uitgevoerd.
• Alle relevante en goedgekeurde richtlijnen van de auto-industrie moeten in acht worden genomen en worden nageleefd.
• De apparatuur mag alleen op de harde daken van voertuigen worden geinstalleerd.
• Vermijd het reinigen van uw voertuig met het gemonteerde satelliet-systeem in een single-bay of drive-through autowasstraat of met een hagedrukreiniger.
• In geval van storm of sterke wind, breng de antennne maar beneden.

1-3. Veiligheidsvoorschriften

Om ervoor te zorgen dat uw SNIPE DISH maar behoren werkkt要去 u ervoor zorgen dat u de in deze handleiding aangegeven gebruiksaanwijzing volgt en in overeenstemming met de beoogde bestemming worden gebruikt.

Als het correct is geinstalleer, neemt de antennae automatisch de ruststand aan als het contact worden ingeschakeld en zich vergrendelt.

De bestuurder要去 voor het wegrijden de antennine inspecteren omervoortezorgen dat deze maar behoren in de veilige stand worden opgeslagen. Controller tevens met het blote oog om te zien of de antennene volledig is ingeklapt.

Als u de gebruiker van deze apparatuur bent, bent u verantwoordelijk voor het naleven van de relevante wetten en regelgevingen. De fabrikant aanvaardt geen aansprakelijkheid voor directe of indirecte gevolgschade van het system, motorvoertuigen of andere apparatuur vanwege ongeschikte batterijgebruik of onjuiste installmentie of verkeerde draadverbinding.

2. Verpakkingsinhoud

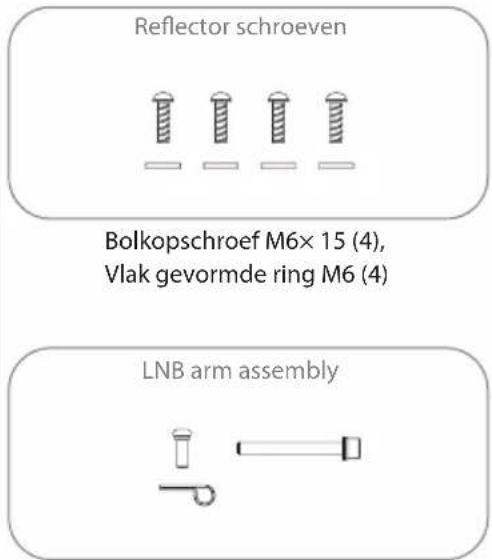

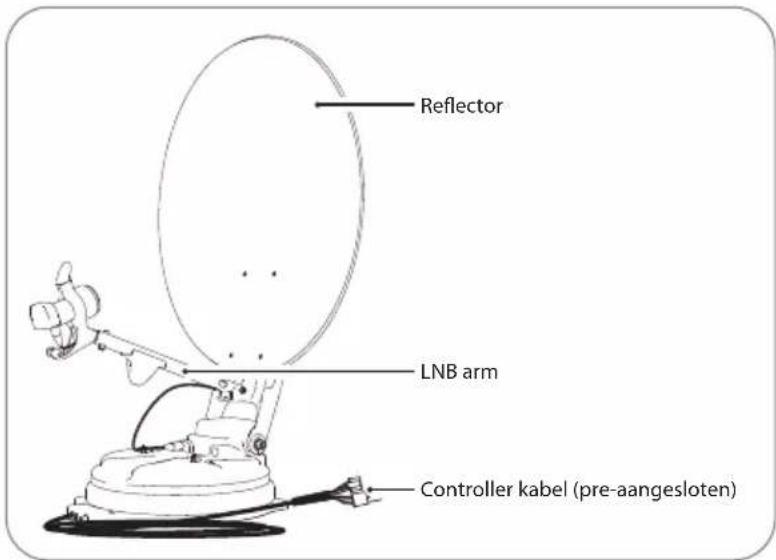

2-1. Onderdelen

Hoofdtoestel

Kabelklem (1),Sems1 M4x10 (1)
(x2 Voor het model met auto skew)
Sems2 M6x55 (1)

Controller Controller beugel,

Kabelafdekking城县

STB Kabel (3m)

Signaal Kabel (7m) (x2 voor optionele dubbeleuitgangen)

Stroomtoevoerkabel

Kabel houder

Kabelpakking Montageplaat

Borgmoer M8 (4)

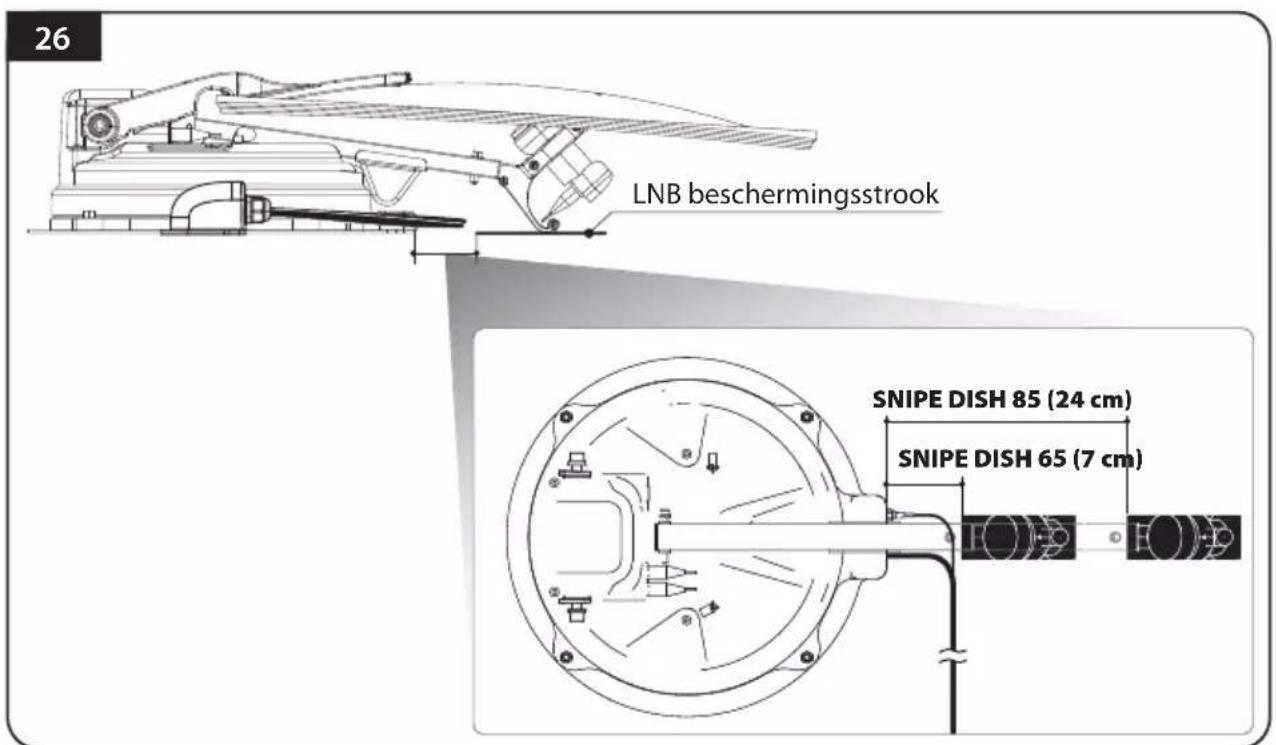

LNB beschermingsstrook

GebruikershandleidingM4×20 (13)

※ Componenten können afwijken van de bovenstaande Foto's.

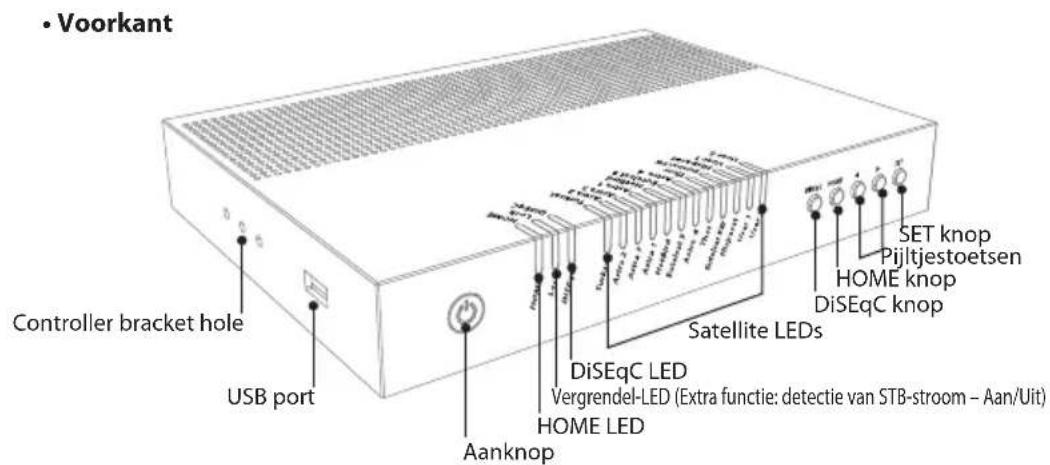

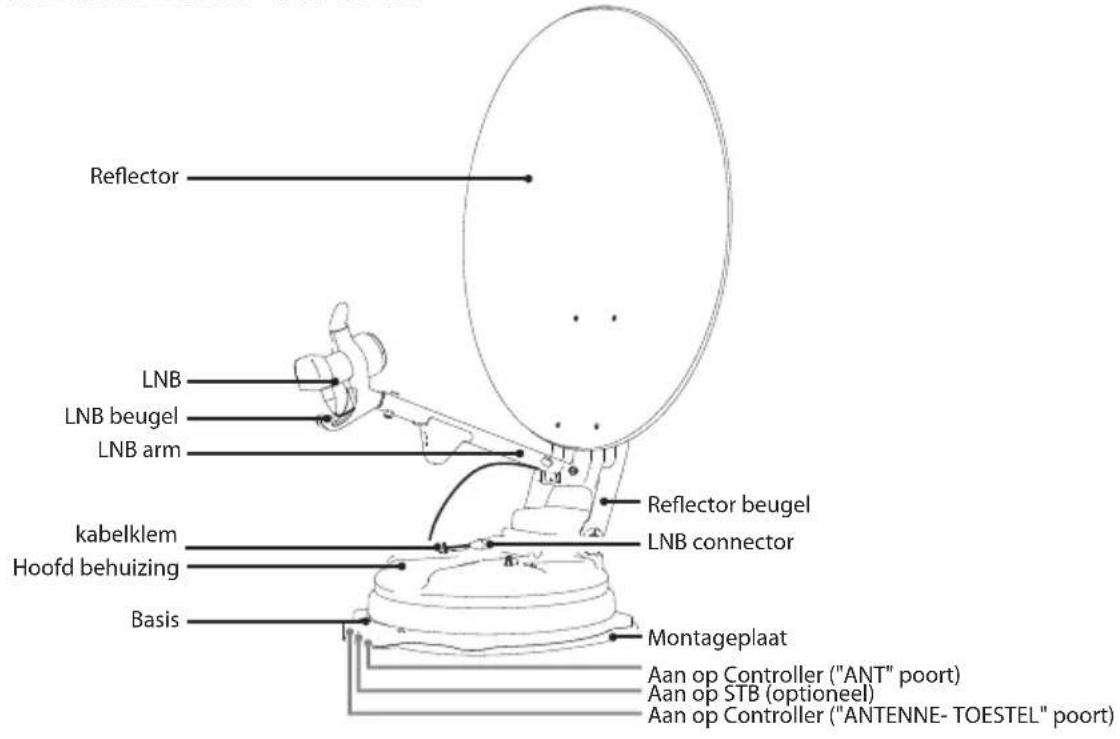

2-2. Naam van de onderdelen

Onderdelen hoofdtoestel

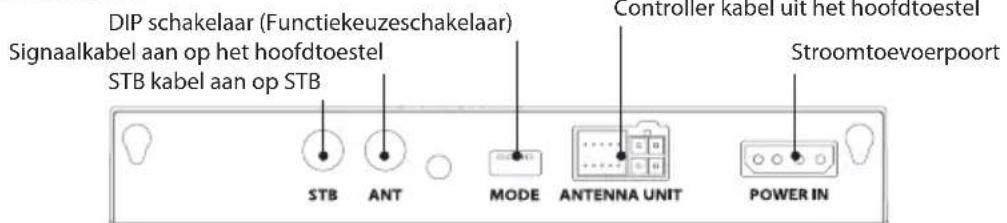

Onderdelen Controller

Aan

KoppendUit

- Achterkant

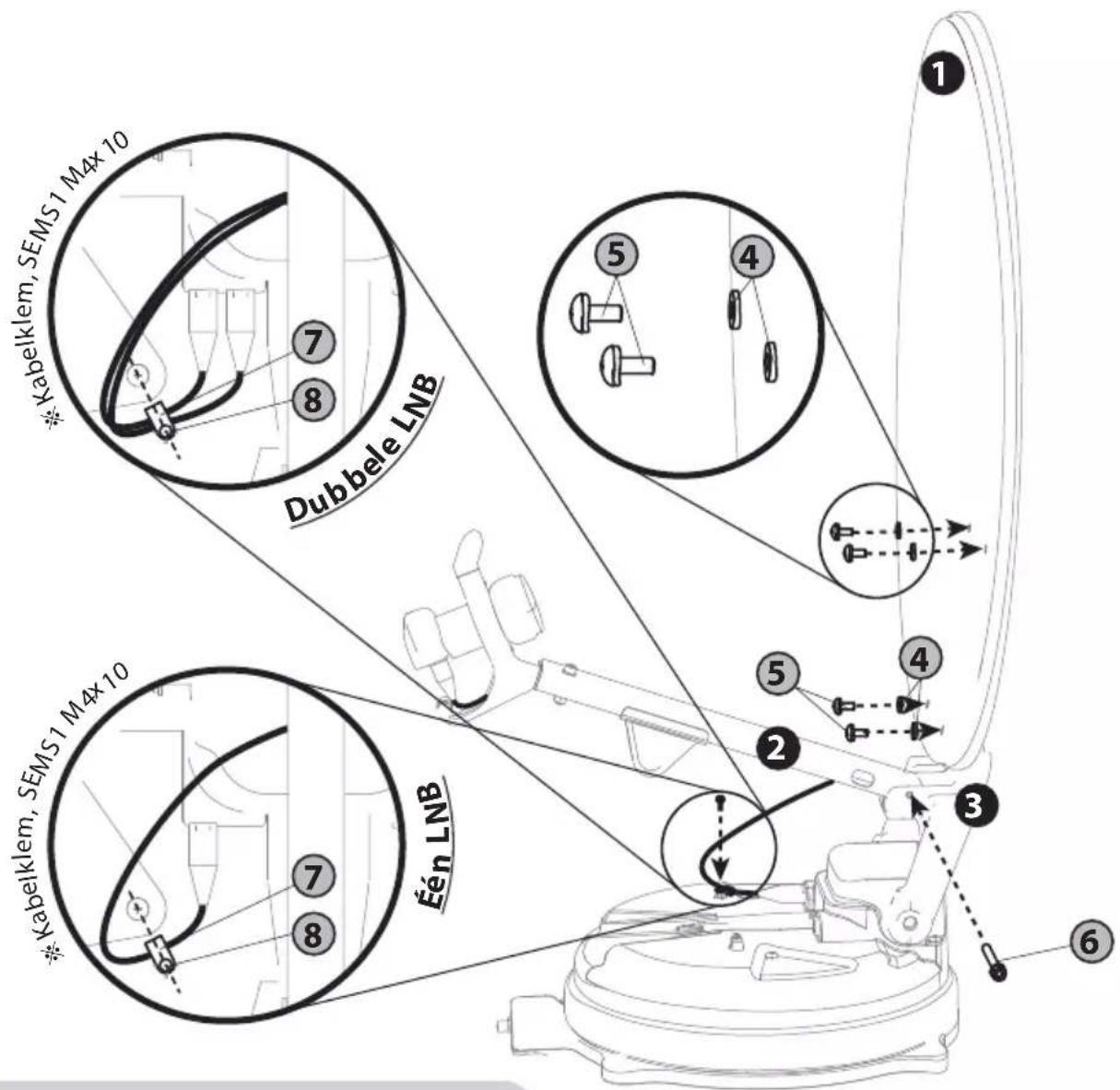

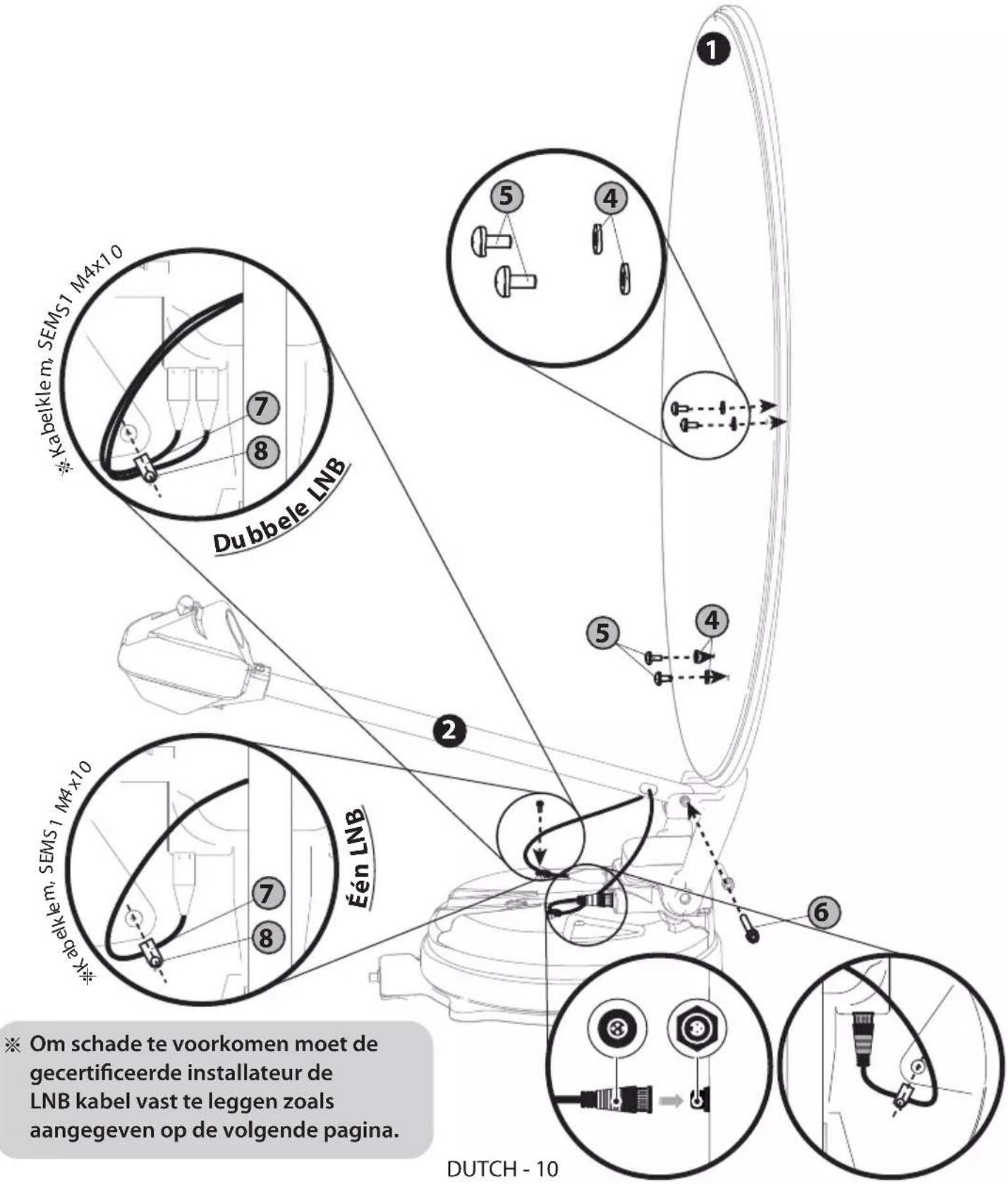

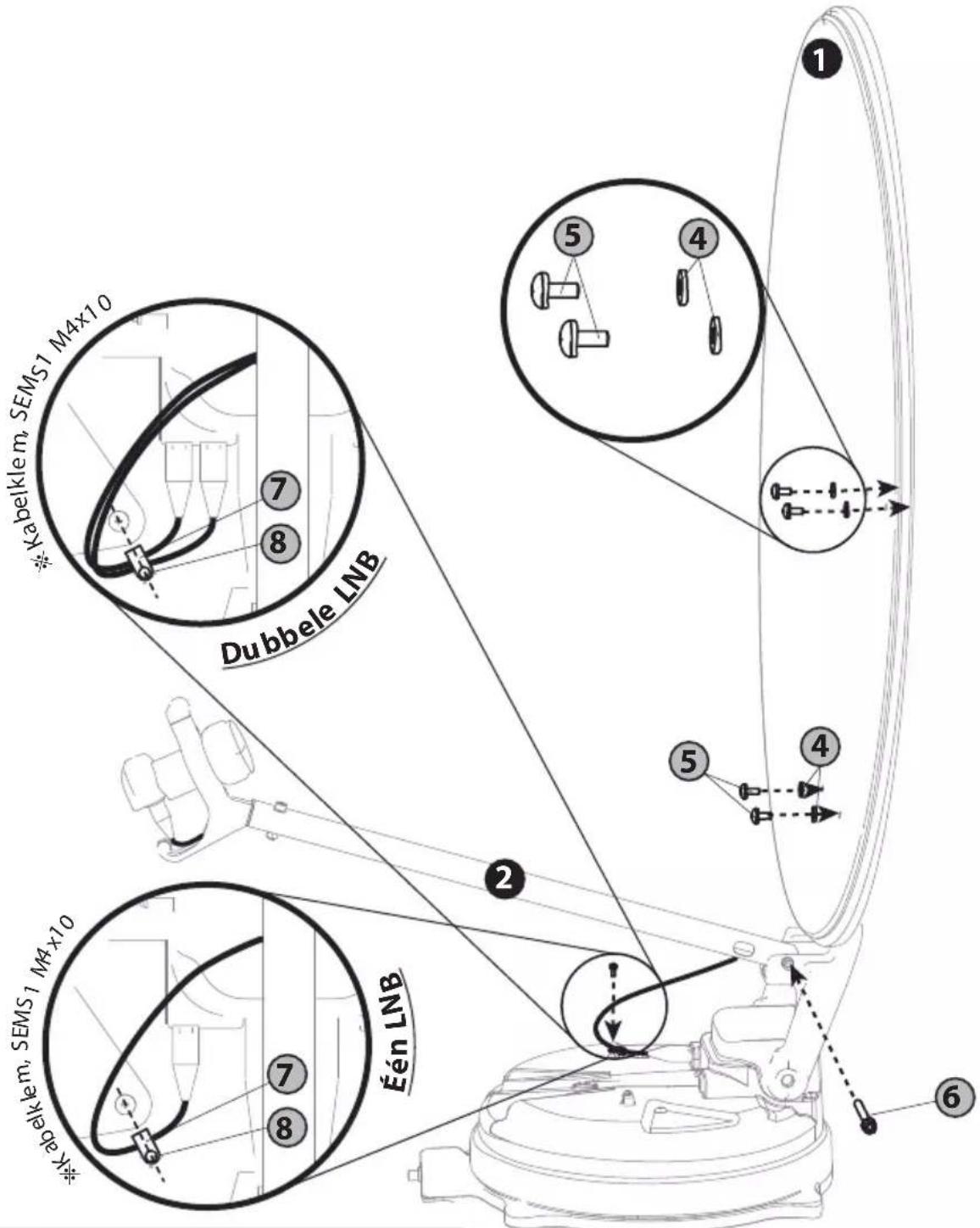

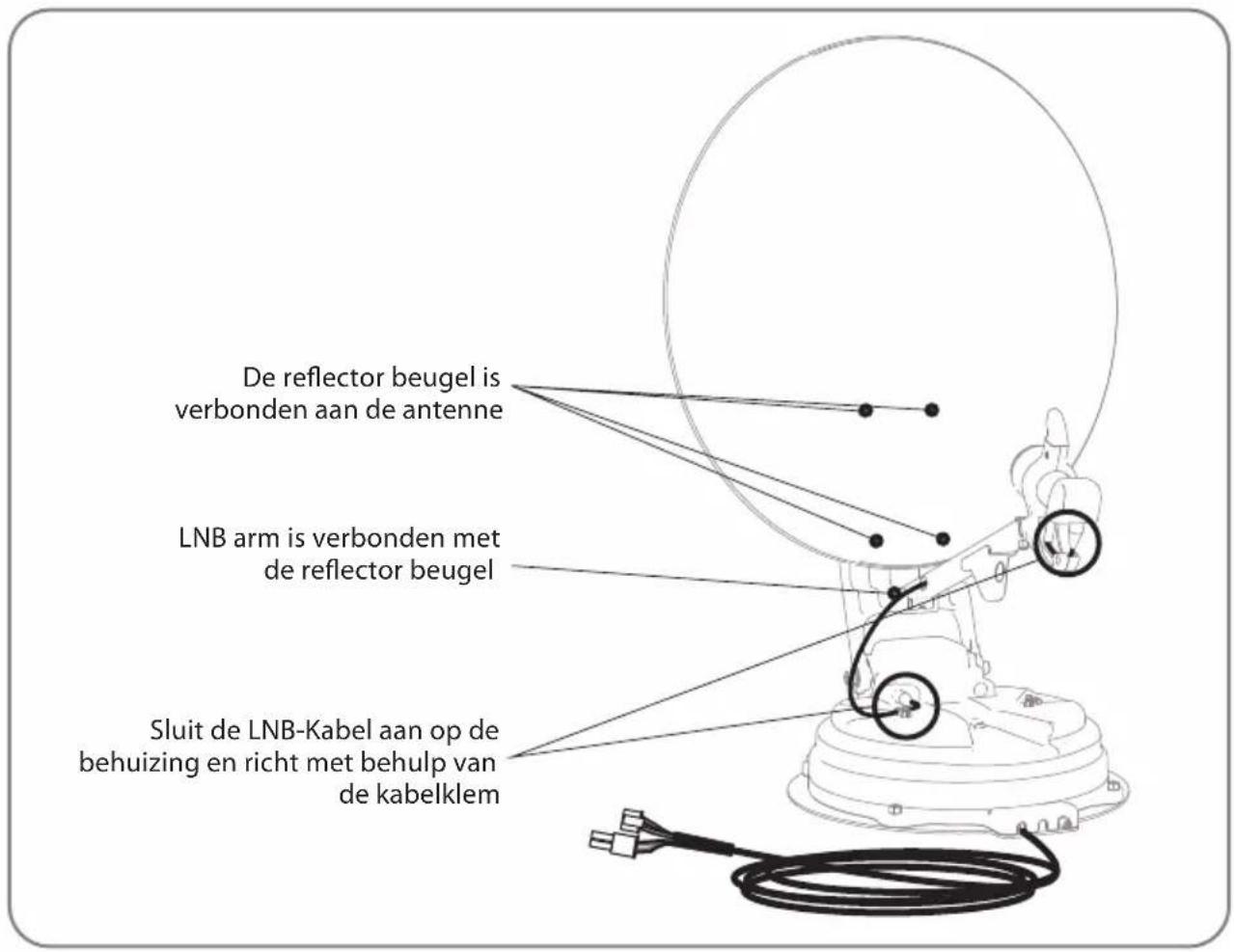

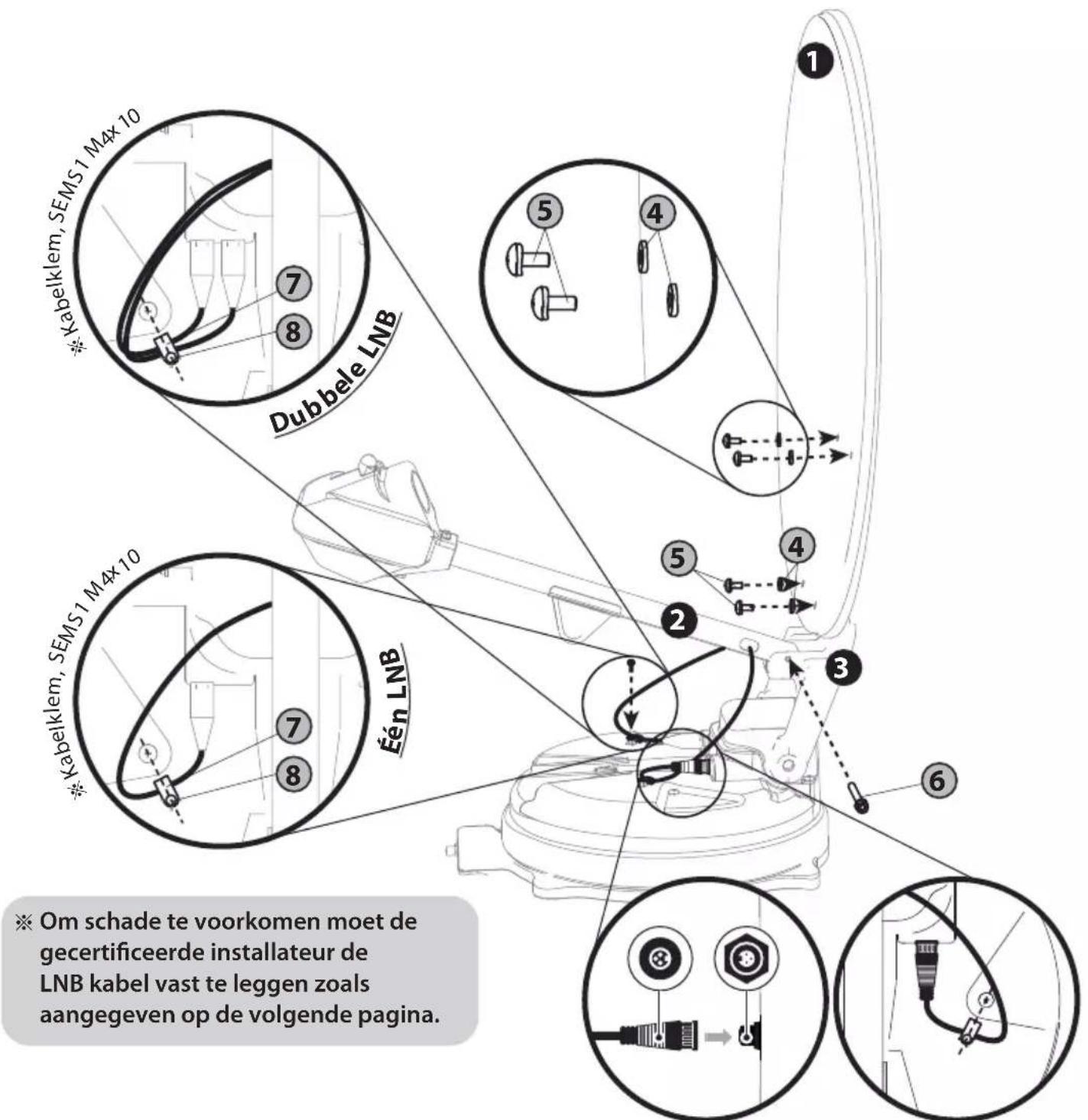

3. Monteren

Stap 1: Schakel het toestel in door op SET te drukken
Stap 2: Wanner de reflector beugel in verticale richting (ongeveer 90 graden) omhoog gaat, schakelt u het toestel UIT
Stap 3: Combineer de reflector met de reflector beugel

Stap 4: Combineer de LNB-arm met de reflector beugel

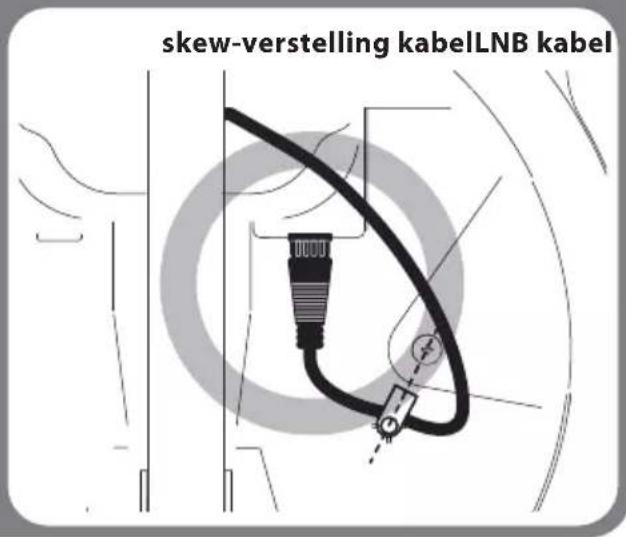

Stap 5: Sluit de LNB kabel aan op de connector op de behuizing, endek de LNB-connector met een waterdichte kap voor bescherming

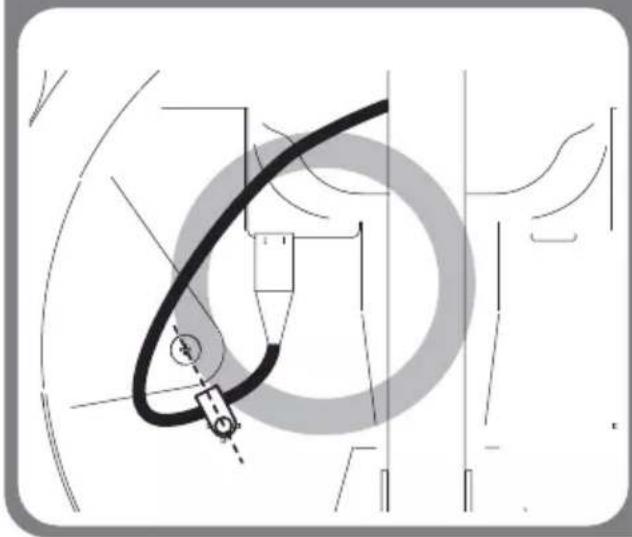

Stap 6: Richt de LNB kabel op de behuizing met behulp van een kabelklem

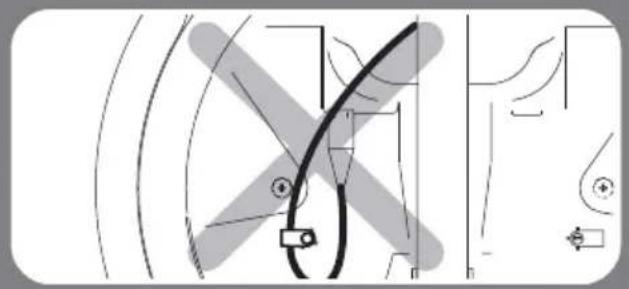

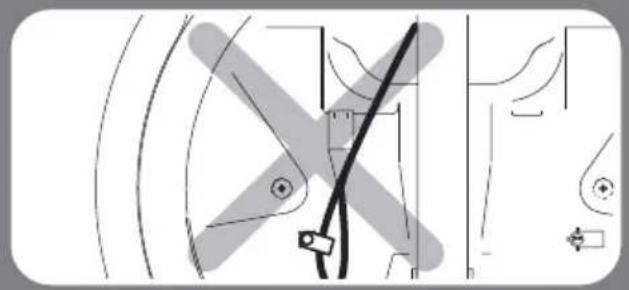

※ Om schade te voorkomen要去 de installateur de LNB kabel vast te leggen zoals aangegeven op de vergrote afbeeling op de volgende pagina 11.

Step 7: Schakel het toestel in en controller of de installment is voltooid als Home-positionering

• 65cm schotelantenne

No. Aantal Naam onderdeel
①	Reflector	1
②	LNB arm	1
③	Reflector beugel	1
④	Vlak gezormde ring M6	4
⑤	Bolkopschroef M6x15	4
⑥	SEMS2 M6x55	1
⑦	Kabelklem	1
⑧	SEMS1 M4x10	1

※ Om schade te voorkomen要去 de gecertificierde installmenter de LNB kabel vast te leggen zoals aangegeven op de volgende pagina.

• 85cm schotelantenne

No. AantalNaam onderdeel
①	Reflector	1
②	LNB arm	1
③	Reflector beugel	1
④	Vlak gezormde ring M6	4
⑤	Bolkopschroef M6x15	4
⑥	SEMS2 M6x55	1
⑦	Kabelklem	1
⑧	SEMS1 M4x10	1

※ Om schade te voorkomen要去 de gecertificierde installmenter de LNB kabel vast te leggen zoals aangegeven op de volgende pagina.

• 65cm Auto-skew schotelantenne

No. Aantal Naam onderdeel
①	Reflector	1
②	LNB arm	1
③	Reflector beugel	1
④	Vlak gezormde ring M6	4
⑤	Bolkopschroef M6x15	4
⑥	SEMS2 M6x55	1
⑦	Kabelklem	2
⑧	SEMS1 M4x10	2

DUTCH-9

• 85cm Auto-skew schotelantenne

No. AantalNaam onderdeel
①	Reflector	1
②	LNB arm	1
③	Reflector beugel	1
④	Vlak gezormde ring M6	4
⑤	Bolkopschroef M6x15	4
⑥	SEMS2 M6x55	1
⑦	Kabelklem	2
⑧	SEMS1 M4x10	2

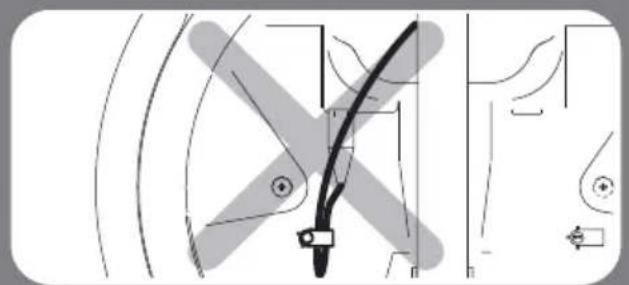

Goed voorbeeld

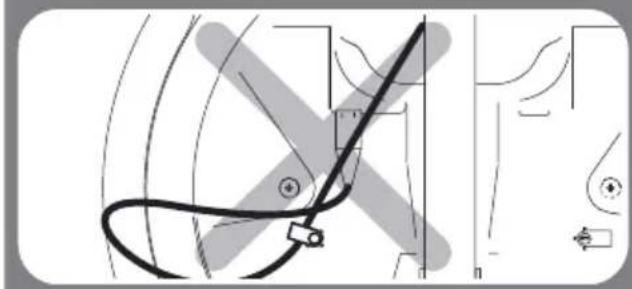

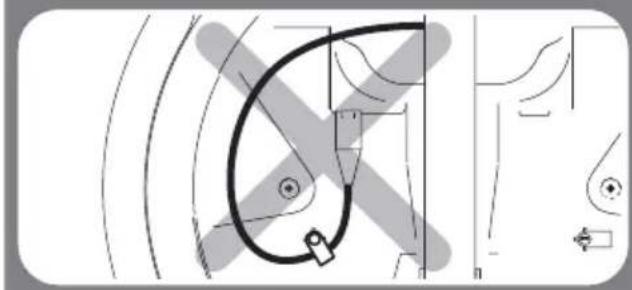

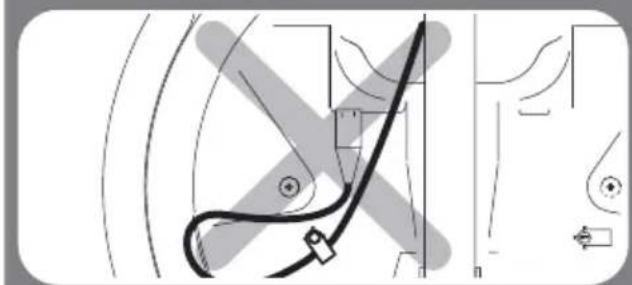

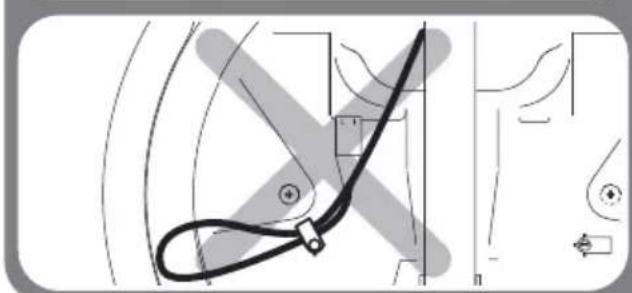

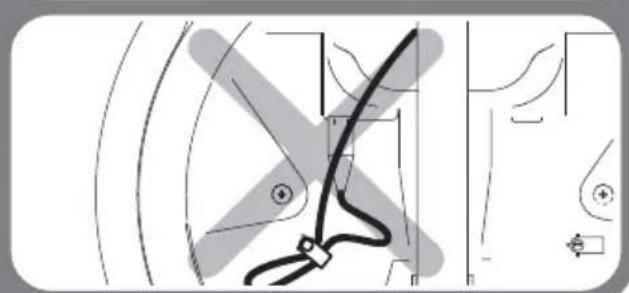

Slecht voorbeeld
Slechte voorbeelden gelden voor zowel een als dubbele LNB.

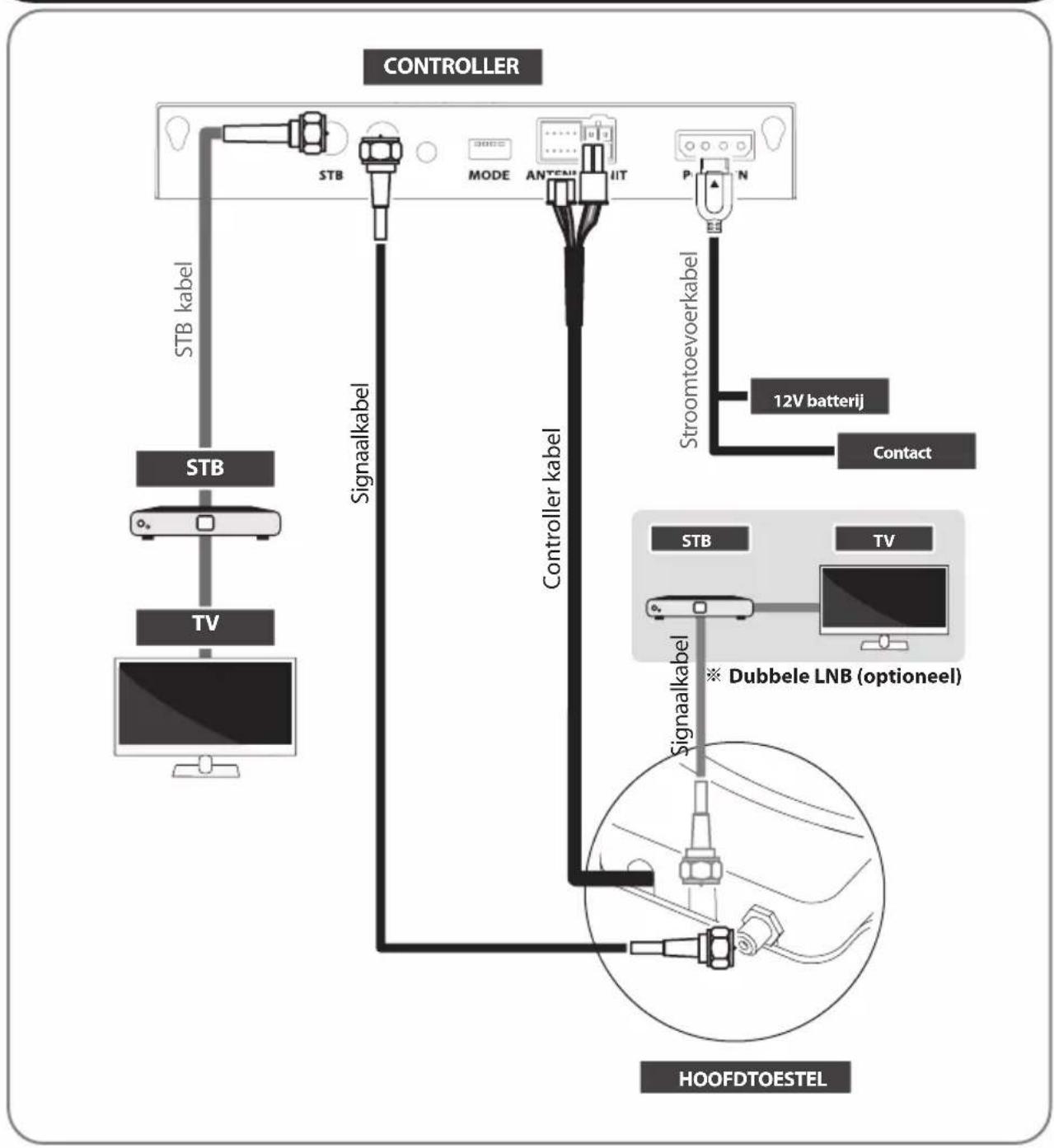

4. Aansluiten

• Gebruik de controller kabel om de antennae aan te sluiten op de controller. De controllerkabel is pre-aangesloten op het hoofdtoestel

• De STB kabel en de signaalkabel/DD hebben verschillende lengtes. Controller de lenghtes om de juiste kabel te gebruiken
  Zorg ervoor dat de meegeleverde kabels gebruikt worden waarvoor ze bedoeld+zijn

• Eeen extra STB kan de geselecteerde satellietkanalen op de hoofd-STB weergeven en deze kan de satelliet Niet selecteren of wijzigen. De hoofd-STB die via een controller aangesloten is slechts een ondersteunend DiSEqC cunctie.

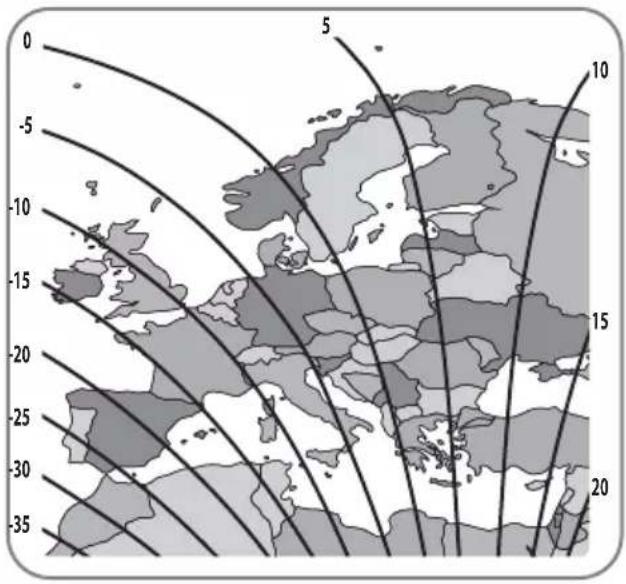

5. Skewverstelling

Alleen voor de standard modellen van SNIPE DISH. Geen behoefte aan Autos skew modellen.

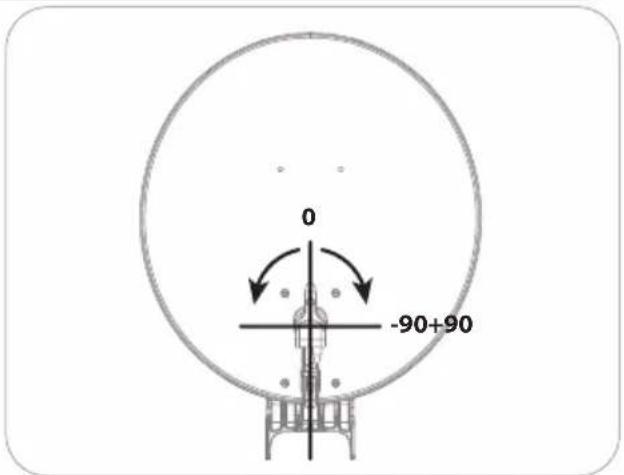

De LNB aan het einde van de satelliet opneemt of horizontal of vertical signal. Om een horizontale signal in een verticale signal te veranderen, draai de LNB op 90^ (vice versa).

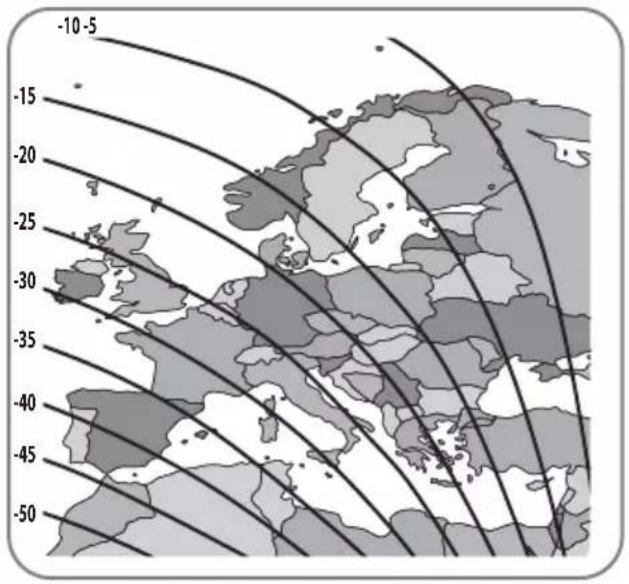

Skew-verstelling is nodig volgens de beoogde satellieten en regio's. Voor de beste signaalkwaliteit verstel de Skew met verwijzingaar de onderstaande afbeeldingen.

Nauwkeurigheid is nicht belangrijk, duskleine tolerantie za aanvaardbaar zich. Het zal gemakkelijk zich om de satelliet. signaalkaliteit op de STB te controeren met het weinig draaien van de LNB beetje bij beetje.

Turksat @ 42.0°E Astra2 @ 28.2°E

6. Functionele beschrijving

6-1. Klaar voor gebruik

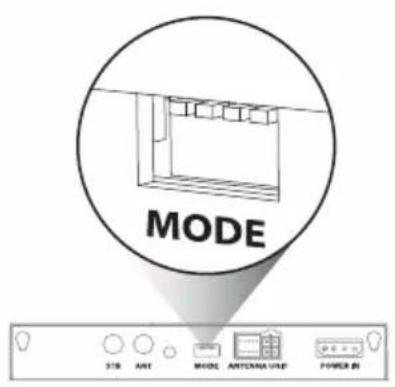

Zie de onderstaande tabel om het model te vinden en ervoor te zorgen dat de controller de juiste voorinstelling krijgt.

Je要去 soften zoals het is en de instelling waar eigen goeddunken Niet veranderen, tenzij er een verschil met het model is.

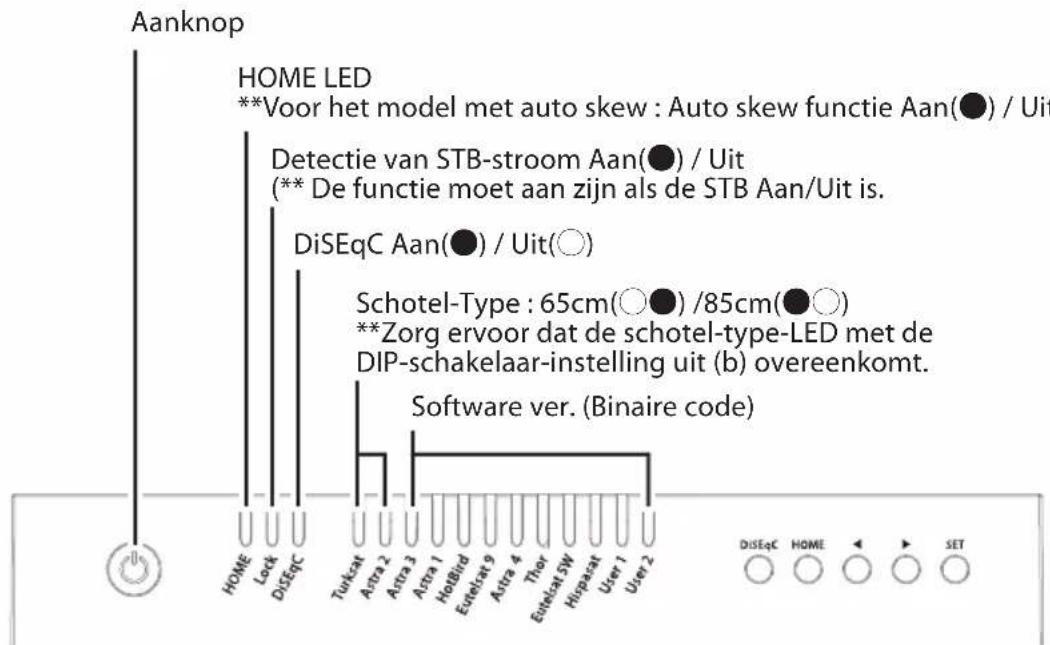

Achterzijde van controller

Antenne Model	65cm	85cm
Standard	#2 van beneden 1 2 3 4	#1 van beneden 1 2 3 4
Auto-skew	#2,4 van beneden 1 2 3 4	#1,4 van beneden 1 2 3 4

• Onjuiste instellingen veroorzaken verslechtering van prestatie en ontvangst.

a. Als alle satelliet-Led lampjes knipperen worden het systeme weergegeven zoals op de afbeelding hieronder

b. Wanner de HOME-LED brand betekent dit dat de antennnekaar is voor gebruik. (als de antennne Niet in de HOME positie staat, knippert de HOME-LED verwijl deze terugvouwt in de HOME-positie)
c. Als u het apparaat wilt inschakelen, drukt u op de AAN / UIT-knop en controleert u of de lampjes branden.

Om het apparaat uit te schakelen, houdt u de AAN / UIT-knop ingedrukt tot alle LED's branden, het apparaat isuitgeschakeld als de knop wordt losgelaten

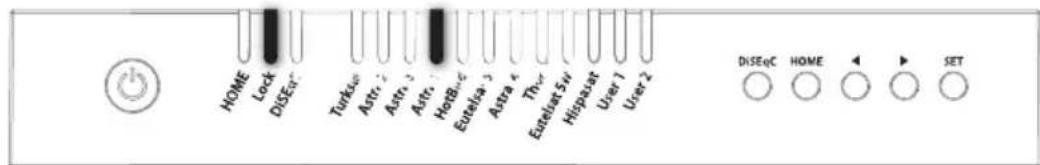

6-2. Zoekenaar satellieten via de SAT knoppen

a. Gaaar de gewenste satelliet met behulp van de pijltjestoetsen en druk op SET om te zoeken

b. De Lock LED knippertijdens het zoekproces en brand constant wanner de geweste satelliet word vergrendeld

Voorbeeld:

c. Indien een verkeerde satelliet worden gekozen, gaat u maar de juiste satelliet en druk op SET om de neue satelliet te bevestigen
d. d. Na gebruik of voordat u gaat reizen, druk op HOME voor de HOME-positionering

6-3. Installing van DiSEqC 1.1

Raadpleeg de Vooringestelde satellieten van SNIPE DISH voor DiSEqC 1.1. wanner u een gebruikers configuratie bij de STB maakt

a. De standardinstelling voor DiSEqC is ingeschakeld, brandt de DiSEqC-LED.

Om de functie in/uit te schakelen, zorg ervoor dat de antennne is bij de HOME-positie en druk op de DiSEqC-knop gedurende 2 seconden. (Zie ook wijzigingen van de DiSEqC-LED-statusussen IN en UIT.)

b. Voor de DiSEqC-werking van de antennne要去 de STB een bijpassende satelliet-lijst als de vooringestelde lijst van SNIPE DISH hebben. De gebruiker nodig heeft om de satellieten indezelfde volgorde (#1~12 in de bovenstaande tabel) toe te wijzen bij de DiSEqC-installling van de STB om voor het gebruik van de DiSEqC-functie klaar te zichn

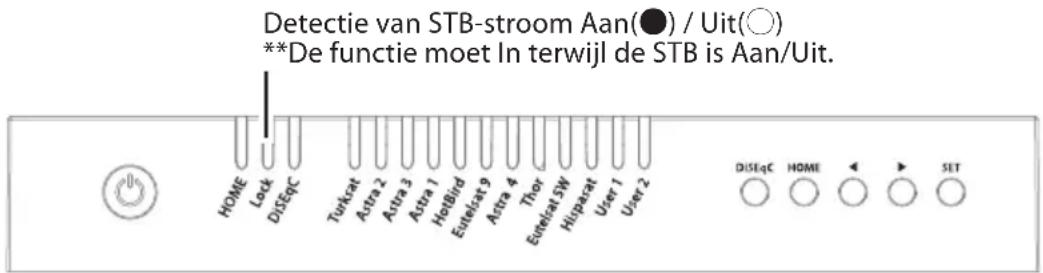

6-4. STB stroom detectie Aan/Uit

a. Zorg ervoor dat het toestel is uitgeschakeld
b. Druk en houd de rechterpijltoets ingedrukt en zet de aan
c. Wanner de HOME-LED continue brand betekent dit dat de functie is voltooid. indien de antennne Niet in de HOME-positie is, knippert de HOME-LED totdat de antennne ingeklapt is (HOME-positie)

Wanner STB-stroomdetectie (Lock-LED) is ingeschakeld,

• STB die verbonden controller is要去 aanstaan voor een werkende Antenne
• Als STB is uitgeschakeld verwijl de Antenne werk, gaat de Antenne terug maar HOME en werkkt Niet
• Als STB is uitgeschakeld, werkt de Antenne nicht ondanks dat de SET-knop van de controller is ingedrukt

Wanner STB-vermogensdetectie (Lock-LED) UIT staat,

• Antenne worden bediend met controller, ongeacht de STB-energiestatus

a. Terwijl antenne at HOME, antennae automatisch uitgeschakeld als er geen invoer van regelaar 15 minutes
b. Druk op de POWER-knop om in te schakelen om wee ter weken

7. Extra functions

7-1. Foutmelding

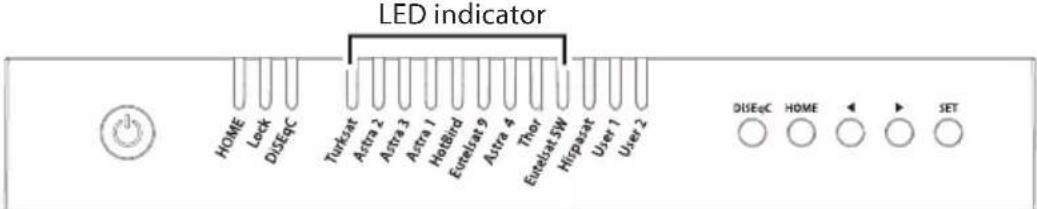

De fouitmelding LEDs (HOME / Lock / DiSEqC) zal worden weergegeven op hetzelfdemeoment als er een probleem is met het hoofdtoestel, de details worden zoals hieronder aangegeven :

No LED in	indicator Foutdetail
1	Turksat	Lage energia
2	Astra 2	Ontvanger-fout
3	Astra 3	AZ-motor-fout
4	Astra 1	EL-motor-fout
5	Hotbird	SK-motor-fout
6	Eutelsat 9	Stroomfout van AZ-motor
7	Astra 4	Stroomfout van EL-motor
8	Thor	Stroomfout van SK-motor
9	Eutelsat 5W	EL-bereikfout

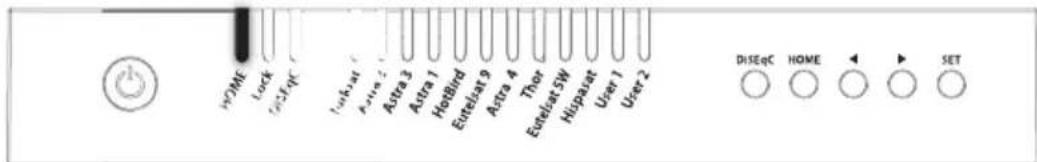

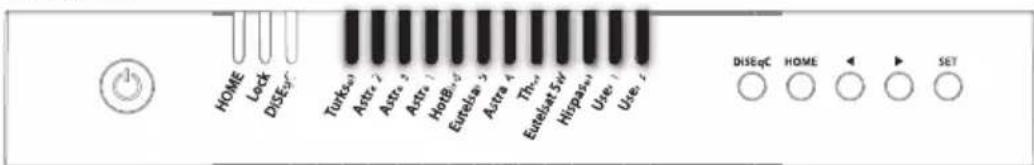

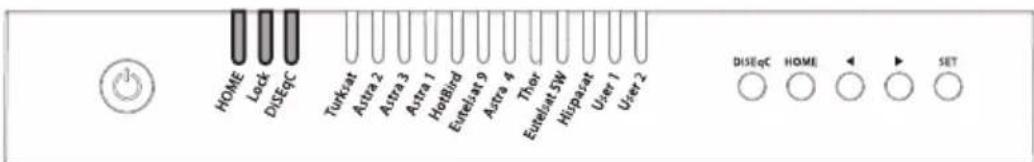

7-2. Terugzetten van fabrieksinstallingen

a. Zorg ervoor dat het toestel is uitgeschakeld
b. Druk en houd de HOME-knop ingedrukt en zet de Aanknop aan

Voorbeeld:

c. Het terugzetten van de fabrieksinstellingen kost minder dan 10 seconden
d. Wanner de HOME-LED continue brandt betekend dit dat de functie is voltooid.

a. Breng het bestand „GALAXY.BIN" over maar de USB-stick. Plaats het Niet in de map
b. Zorg ervoor dat het toestel is uitgeschakeld en steek de USB-stick in de USB-poort
c. Druk en houd de SET-knop ingedrukt en zet aan de Aanknop
d. Home / Lock / DiSEqC-LED's knipperen bij elkaar, verwijl het upgrade-bestand word gecontroleerd

e. Het upgraden van de software duurt ongeveer 10 seconden
f. Wanner het upgraden is voltooid, knipperen alle satelliet-LED's een keer, dan worden de HOME / Lock / DiSEqC-LED uitgeschakeld en de controller opgestart
g. Wanner de HOME-LED vast brandt betekent dit dat de antennne klaar is voor gebruik

h. Indien het upgraden is mistrukt, knipperen de HOME / Lock / DiSEqC-LED's enKaren zer terug maar het vorige systeme

※ Gebruik alleen de FAT32-formaat USB.
※ CBI type USB wordt nicht ondersteund.

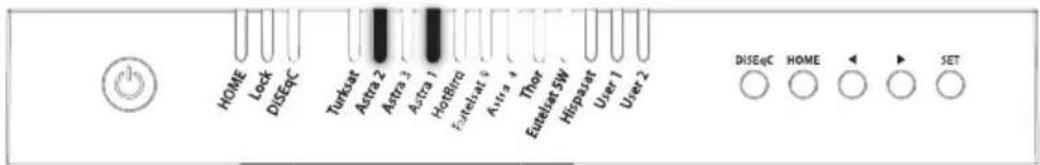

7-4. Handmatige satelliet update functie

In het geval dat er specifieke satelliet met een fout is, update dan satellietinformationatie handmatig met de onderstaande instructie.

a. Druk op de volgende satelliet van de satelliet met een fout om te zoeken

Voor Turksat is Astra 2 alleen de optie
- Voor Hispasat is Eutelsat 5W de enige optie
- Voor de overige satellieten heeft elk twee opties aan beiden+zijden

Voorbeeld:

b. Zodra de volgende geselecteerde satelliet is gezonden (vergrendeld), ga dan maar de satelliet met een fout en druk langer dan 2 seconden op de SET-knop

• Zorg ervoor dat de vergrendelings-LED sneller knippert dan per secondeijdens het updateen.

Als de knop minder dan 2 seconden worden ingedrukt, knippert de vergrendelings-LED als normale werking

c. Als de update is gelukt, knipperen alle satelliet-LED's twee keer en beginnen ze automatisch met zoeken op de satelliet

d. Als de update mistrukt, gaat de antennne terug maar de HOME-positie

• Selecteer de volgende optie van de volgende satellieten en ga door met bijwerken als de bovenstaande procedure
• Als de tweede test is mistrukt, raadpleegt u de handleiding voor software-upgrade

※ Als een upgrade of fabrieksreset worden toegepast, worden alle opgeslagen gegevens verwijderd.

8. Probleem oplossing

Er zijn een aantal gemeinschappelijk problemen die de kwaliteit van signaalontvangst of de werkking van het toestel können beinvloeden. De volgende paragrafen betreffen deze problemen en de möglichke oplossingen.

A. Geen functie wanneer de controller onder spanning staat.

i. Controller nogmaals of alle kabelverbindingen correct+zijn gemaakt.

• Verbinding:tussen het toevoer en de controller.
• Verbinding:tussen de controller en de antennne. Zorg ervoor dat de linker poort van de antennne aan op de controller is aangesloten.

ii. Controller of de stroomtoevoerkabel is nicht beschadigd.
iii. Controller de polariteiten van de batterij (+ / - )

B. Fout bij zoeken van de geselecteerde satelliet

i. Satelliet-signalen können door gebouwen of bomen worden geblokkeerd. Zorg ervoor dat er geen obstakels in de weg zitten.
ii. Selecteer een andere satelliet indien deze is vergrendeld en selecteer verrolgens de gewenste satelliet.
iii. Schakel het toestel UIT enervoigens schakel het weer in en kies de gewenste satelliet.

i. Indien de antennne nicht beweegt in de gewenste positie.
- Probeeroze opniewu UIT/IN te schakelen.
ii. Indien de antennene geluid maakt, verwijl.Deze statisch blijft.
- Probeer opnieuw Uit/Aan aan de macht. Als het probleem aanhoudt, neem dan contact op met uw dealer voor ondersteuning.

D. Andere problemen

i. Indien het systemeem Niet juist is bekabeld, za het Niet juist werken. Neem contact op met uw dealer voor hulp wegens beschadiging van de kabel.

9. Specificities

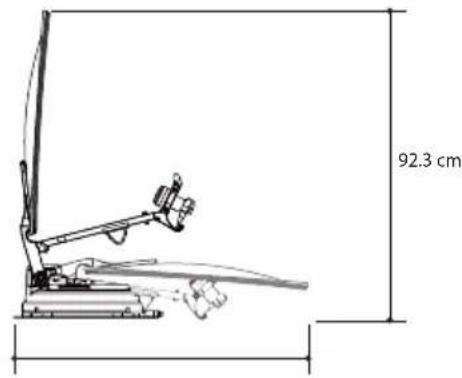

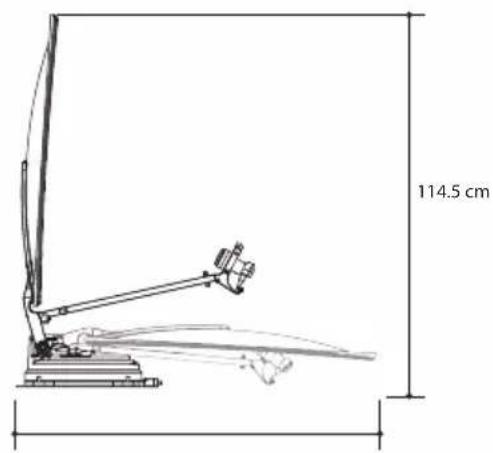

9-1. Afmetingen

SNIPEDISH65

SNIPEDISH85

9-2. Specificities

MODEL		SNIPE DISH 65	SNIPE DISH 85
Ingangs Frequentie van satelliet		10.7 ~ 12.75 GHz	10.7 ~ 12.75 GHz
Polarisatie		Vertical & Horizontaal	Vertical & Horizontaal
Typisch schotelmaat		65 cm	85 cm
Maat (B x L)		66.0 x 71.0 cm (Offset schotel)	86.0 x 91.0 cm (Offset schotel)
Dimensies (L x B x H)		88.5 x 66.0 x 18.4 cm (opgevouwen)	110.6 x 86.0 x 18.4 cm (opgevouwen)
Gewicht		12 kg	13.8 kg
Min EIRP		46 dBW	44 dBW
Hoekbereik (EL / AZ)		0° ~ 145° / 390°	0° ~ 145° / 390°
Hoekbereik (Skew)		Manual / Auto (Optioneel)	Manual / Auto (Optioneel)
Satelliet-zoekijd		180 seconden (gemiddeld)	180 seconden (gemiddeld)
	Uitgang freiagentie	1 / 2 uitgang (Optioneel)	1 / 2 uitgang (Optioneel)
LNB	Uitgang freiagentie	950 ~ 2,150 MHz	950 ~ 2,150 MHz
	LO. Frequentie	9.75 / 10.6 GHz	9.75 / 10.6 GHz
Werktemperaturr		-20°C ~ +60°C	-20°C ~ +60°C
Ingangsspanning		DC 12V	DC 12V
Energieverbruik		50 W (in Zoekmodus)	50 W (in Zoekmodus)

10. Installatie op caravan/camper

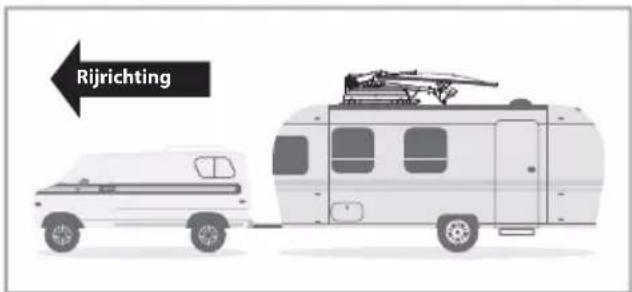

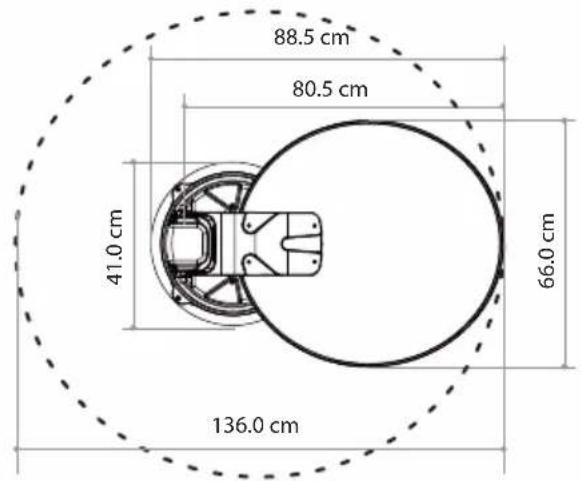

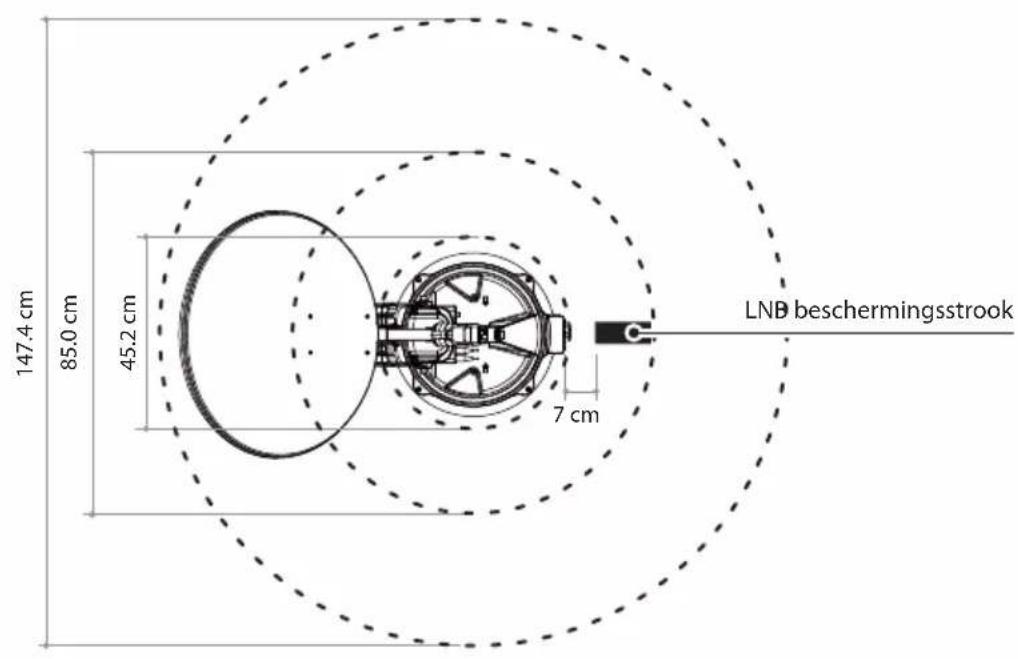

10-1. Benodigde ruimte voor de SNIPE DISH

Zorg ervoor dat er voldoende ruimte voor de opgevouwen SNIPE DISH is, net als voor het werkbereik (straal van het bewegen).

SNIPEDISH65

Rijricting

Rijrichting

DUTCH-23

10-2. Apparatuur voor de installmentie

1 Signalkabel
STB-kabel
Stroomtoevoerkabel
Silicone
M4×20(13), Borgmoer M8(4)
6 LNB beschemingsstrook
7 Kabelpakking
8 Kabelhouser
9 Afplakband
10 Moersleutel
11Boor 2mm,Boor 25mm
Boormachine
13 Reinigingsmiddel

10-3. Instructies voor installmentie

Reinig het oppervlak met vetvrij reinigingsmiddel

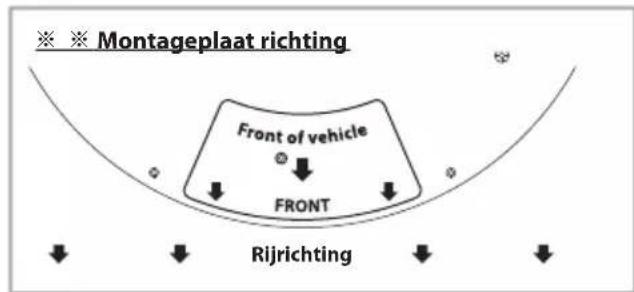

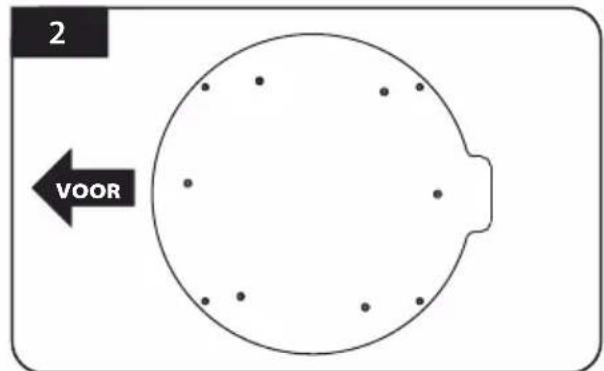

Stel de montageplaat in op het midden van het dak van het voertuig

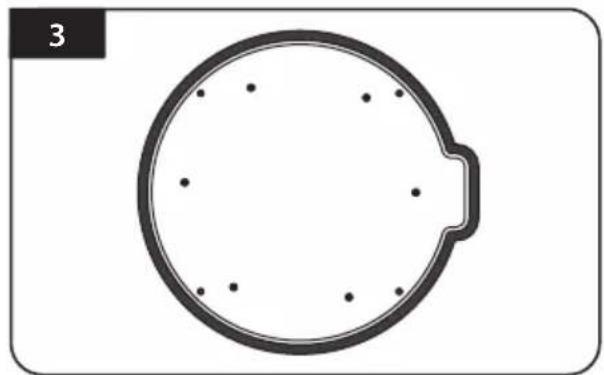

Bevestig de aflplakband aan de buitenkant van de montageplaat op 5 mm van de plaatranden

Leg de montageplaat terzijde om silicone kit binnen de lijn aan te brengen, maar LAST een opening van 2 cm binnen de lijnen

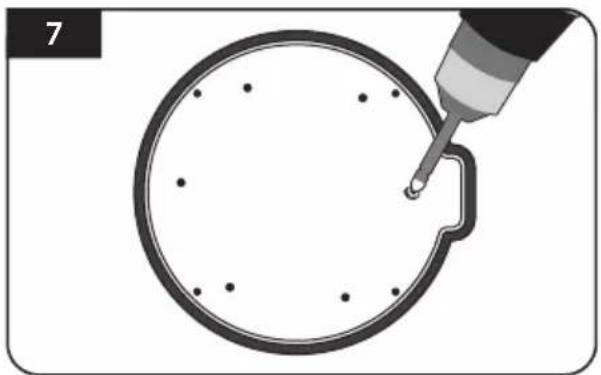

Plaats de montageplaat op de silicone kit en kaak 6 gaten (2 mm) met een boormachine

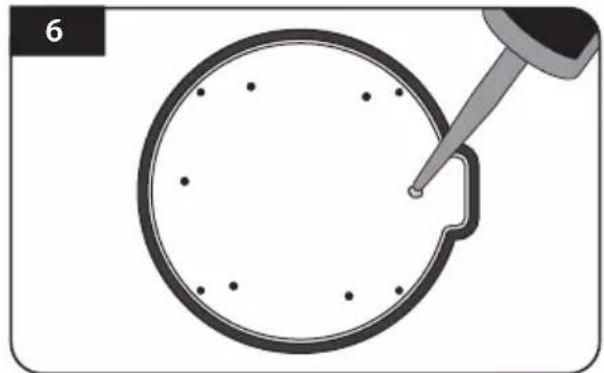

Breng silicone aan op de gaten

Schroefbouten Breng silicone opnieuw aan om de

geschroefde boute te dekken

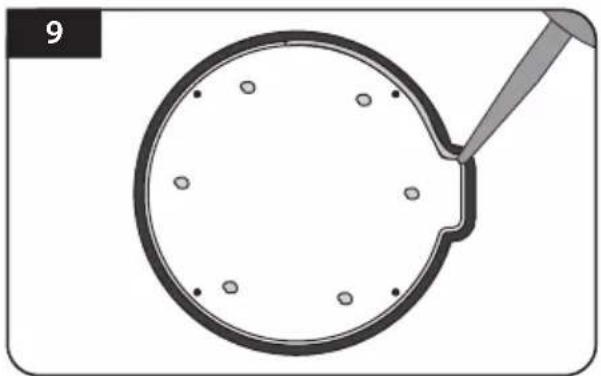

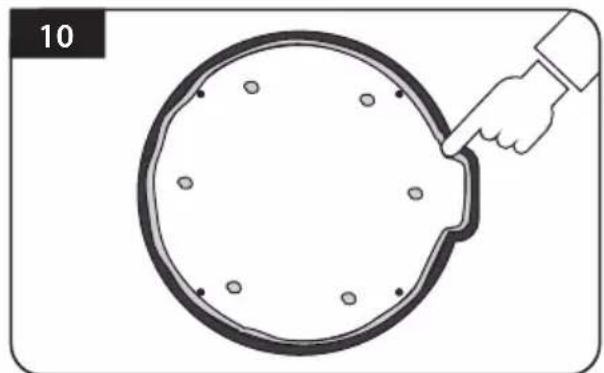

Breng silicone rond de montageplaatrand aan

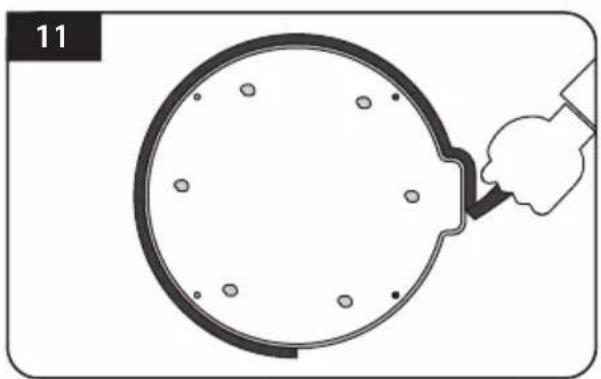

Reinig de overtollige silicone

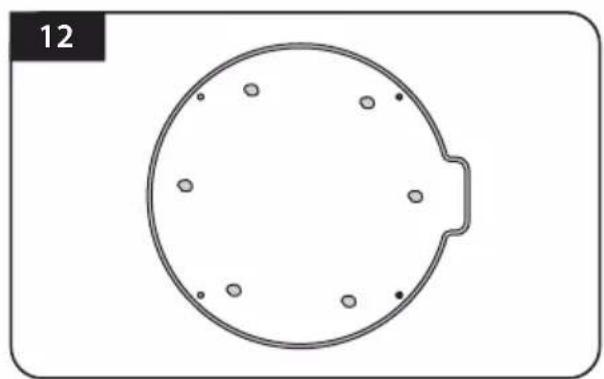

Verwijder de afplakband en LAST het drogen

Bereid jezelf tot hetplaatsen van de antenne op de vier opstaande bouten

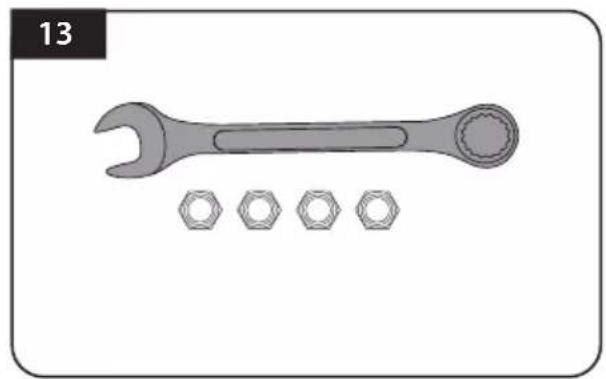

De benodigde onderdelen, een moersleutel, vier (4) moeren

Plaats de antennne op de aluminiumplaat en plaats de ringen boven elke bout

Monteer de meegeleverde moeren aan elk van de vier bouteen en draai deze stevig vast aan met een moersleutel

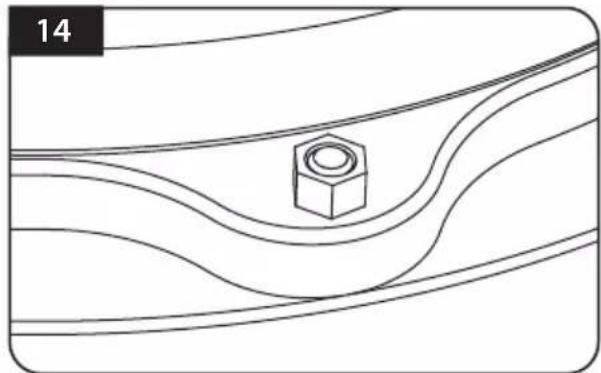

Zorg ervoor dat u goed controleert of de vier (4) moeren zich aangedraaid

Sluit de signaalkabel aan op de antennpeoort en plaats de onderkant van de kabelhouser naast het centrum van de antennene-basis en verrolgens breng aflpakband op 5mm weg van de buitenkant van de onderkant van de kabelhouser

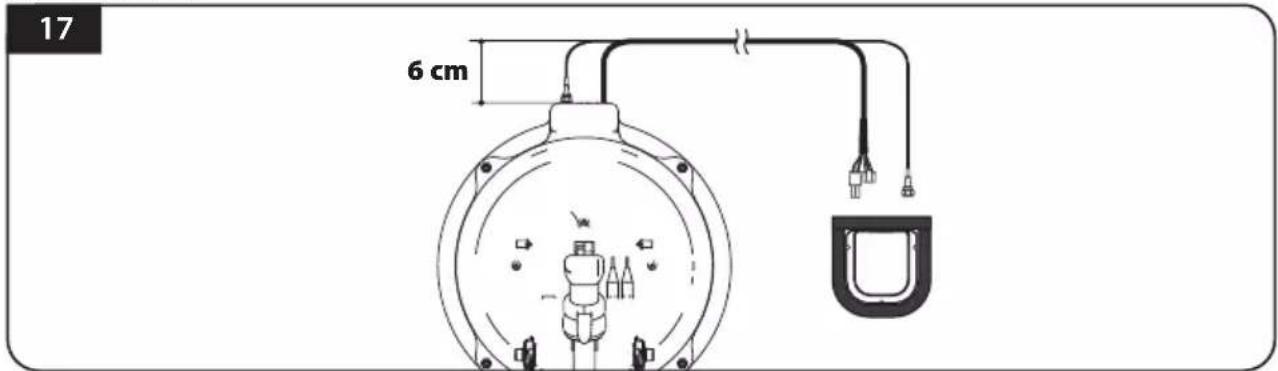

* Om schade aan de kabel te voorkomen is hetoodzakelijk de de kabel in de juiste vorm word geplaats. Zie de bovenstaande afbeelding, leg de kabel vanaf de antennebasis-poortrecht in 6 cm en verwolgens buig deze in de richting van de kabelhouser aan de onderkant.

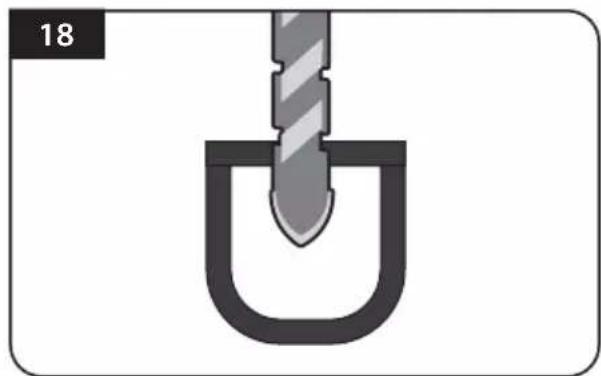

Boor een gat van 25mm in het midden van de tape-markering

Zorg ervoor dat de gatgrootte minimaal is, zodat de kabel kan passeren

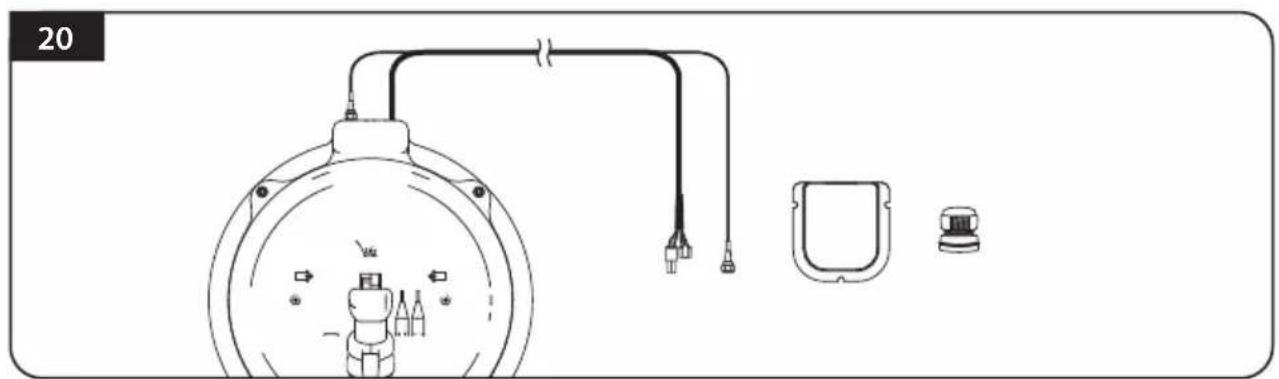

Neem een controller kabel en signaalkabels, een kabelhouser en een kabelpakking voor de installmentie

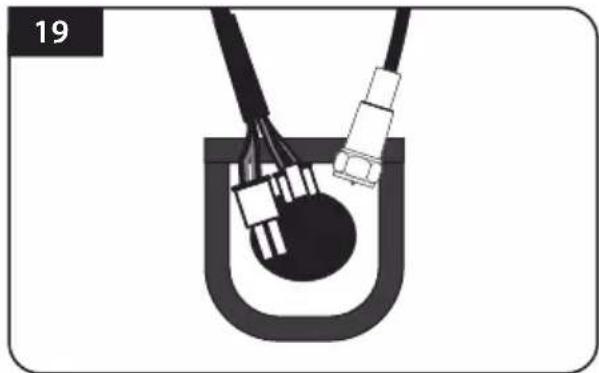

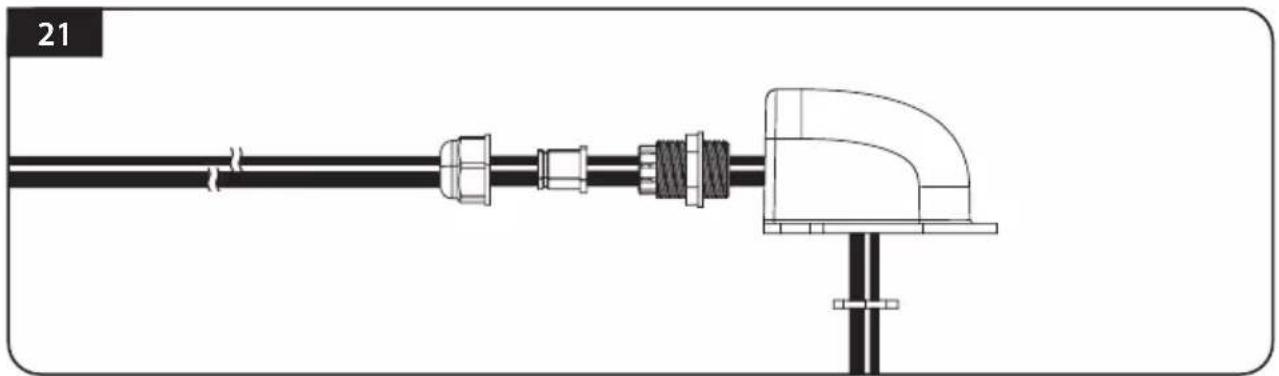

Zet de kabel binnen de kabelhouser als weergegeven op de bovenstaande afbeelding

Plaats de geassembleerde kabelhouser bennen de band marketing. Boor drie (3) gaten van 2mm

Monteer de kabelhouser op het voertuigdak met drie (3) schroeven van de M4 x 20 aan de boorgaten gemaakt

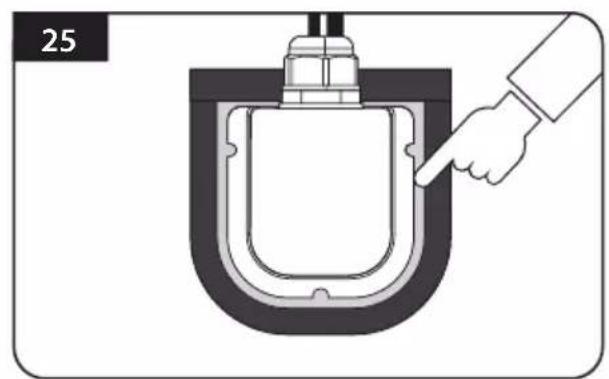

Breng silicone aan rond de kabelhouser en op de bovenkant van de schroeven voor waterdichtheid

Sluit de kabels op de toegewezenplaatsen aan en verwijder de aflplakbandervolgens reinig de silicone voordat deze droogt

Bevestig de LNB-beschermingsstrook op 7 cm afstand van de antennne-basis (24 cm in SNIPE DISH 85) (zieoto hierboven). Controller aan de LNB-beugel aan het voertuigdak raakt of de LNB beschermingsstrook correct is geplaatst

※ Om verstrengeling van de kabels te voorkomen, zorg ervoor dat de LNB kabel van de de antennene Niet worden aangeraakt door de LNB beschermingsstrook.

Neem de stroomtoevoerkabel voor verbinding van de batterij

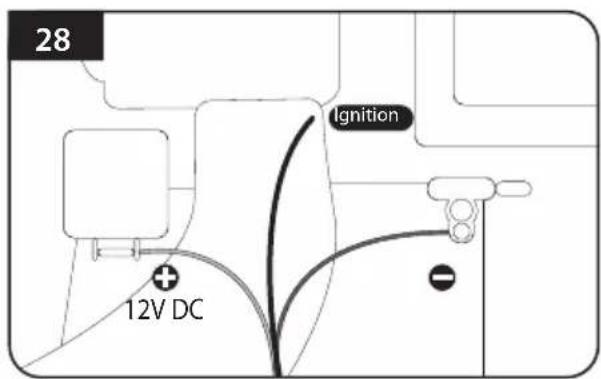

Paar de polariteiten van de stroomkabels met de polariteiten van de batterij, rood op rood/zwart op zwart en de gele contactkabel op de contactpoort van het voertuig

Steen het andere uiteinde van de stroomtoevoerkabel in de controller

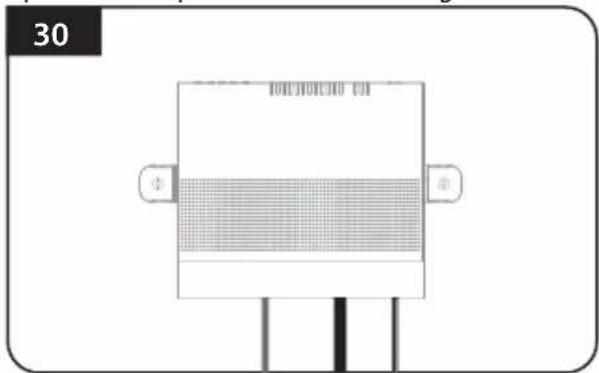

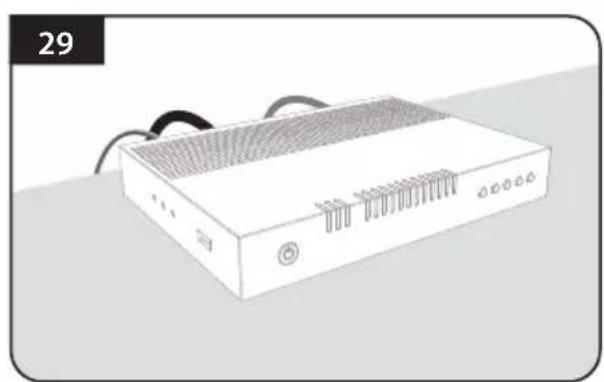

Plaats de controller bij waar de gebruiker wil met vier (4) schroeven van de M4 x 20

SNIPE DISH

series
