BEDIENUNGSANLEITUNG Snipe Dish 65 Selfsat

1. Allgemeine Hinweise

1-1. Einleitung 2
1-2. Bestimmungsgemäß Verwendung und Bedienung 2
1-3. Sicherheitshinweise 3

2. Inhalt

2-1. Lieferumfang 4
2-2. Name der Teile 5

1. Tips zur Montage 6
   4.Schaltplan 12
2. Skewinstellung 13

6. Funktionsbeschreibung

6-1. Vorbereitung zur Verwendung 15
6-2.Satellitensuche 16
6-3. DiSEqC 1.1 Einstellung 16
6-4. STB stromerkennung Ein/Aus 17
6-5. Energiesparmodus 17

7. Zusätzliche Funktionen

7-1. Fehlermeldung 18
7-2.Werkseinstellungen zurücksetzen 18
7-3. Software-Upgrade 18
7-4. Manuelle Satelliten-Update-Funktion 19

1. Fehlerbeseitigung 20

9. Technische Daten

9-1.MaBangaben 21
9-2.Technische Daten 21

10. Volkswagen / Reisemobil Installation

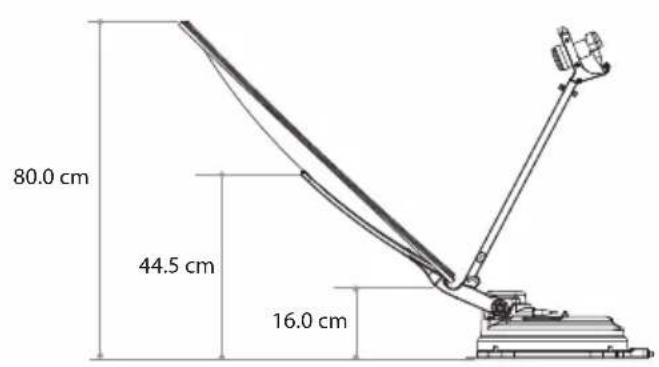

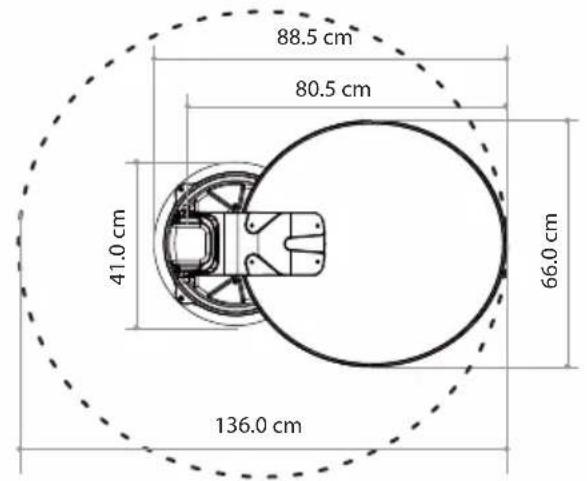

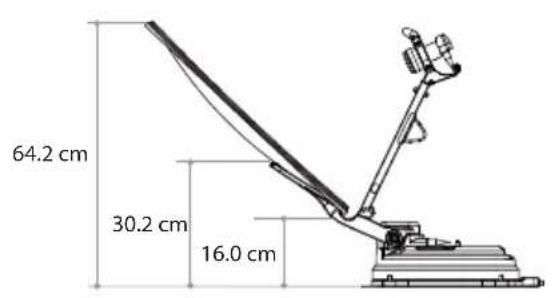

10-1. Platzbedarf fur SNIPE DISH 22

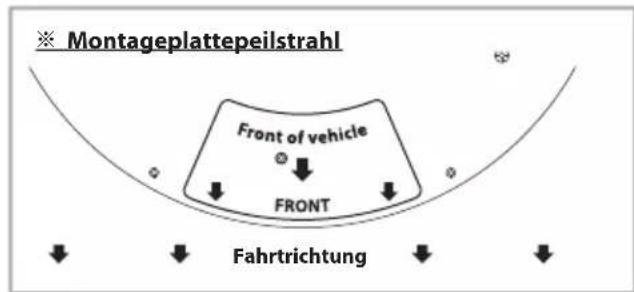

10-2. Installationsausrüstung 24

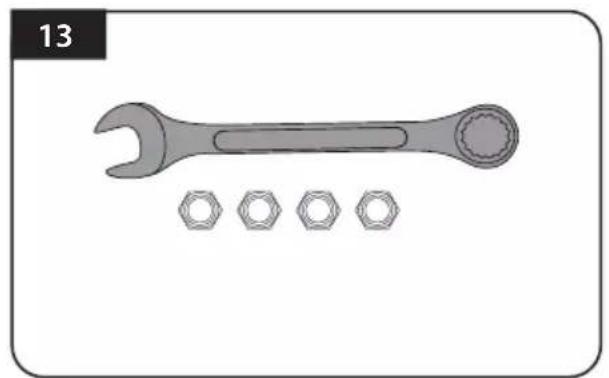

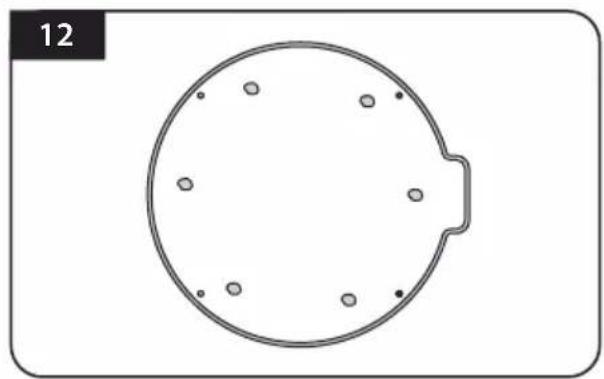

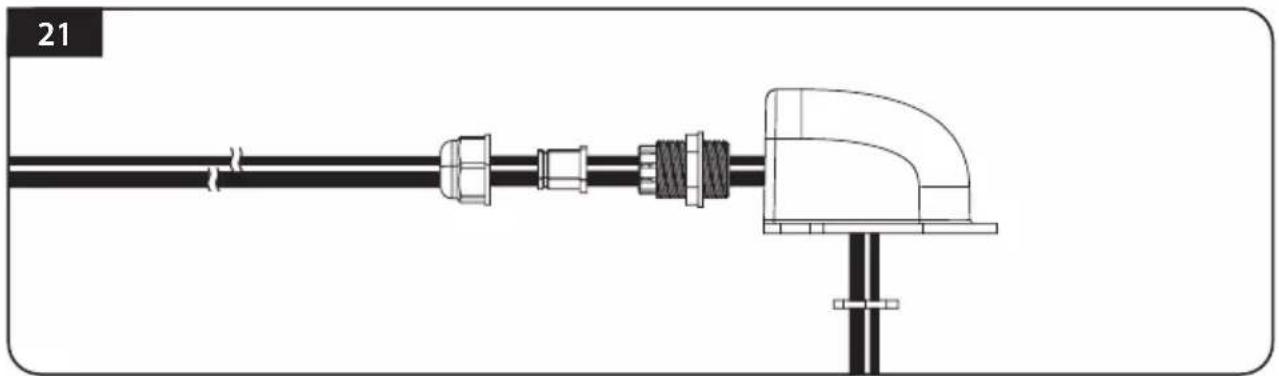

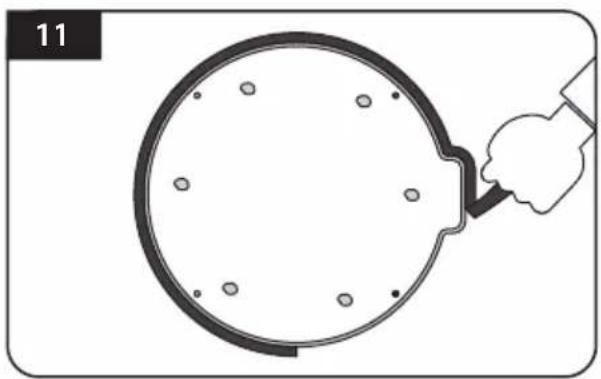

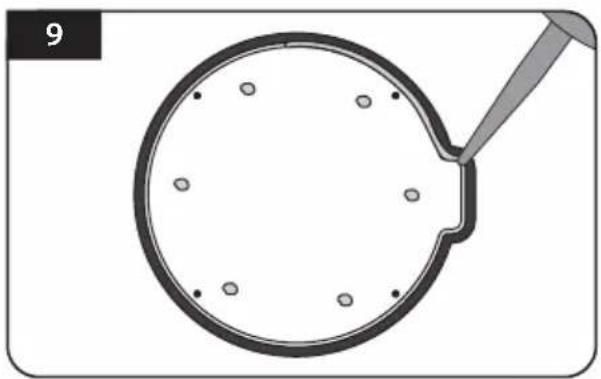

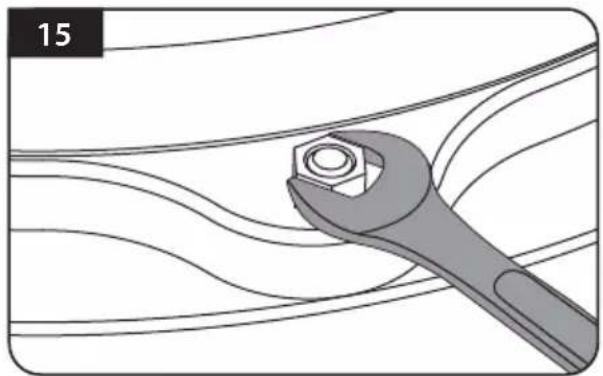

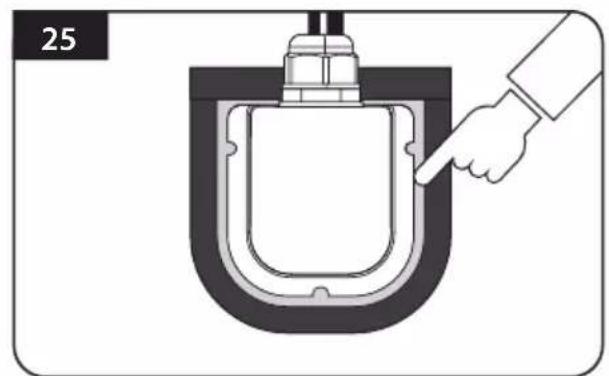

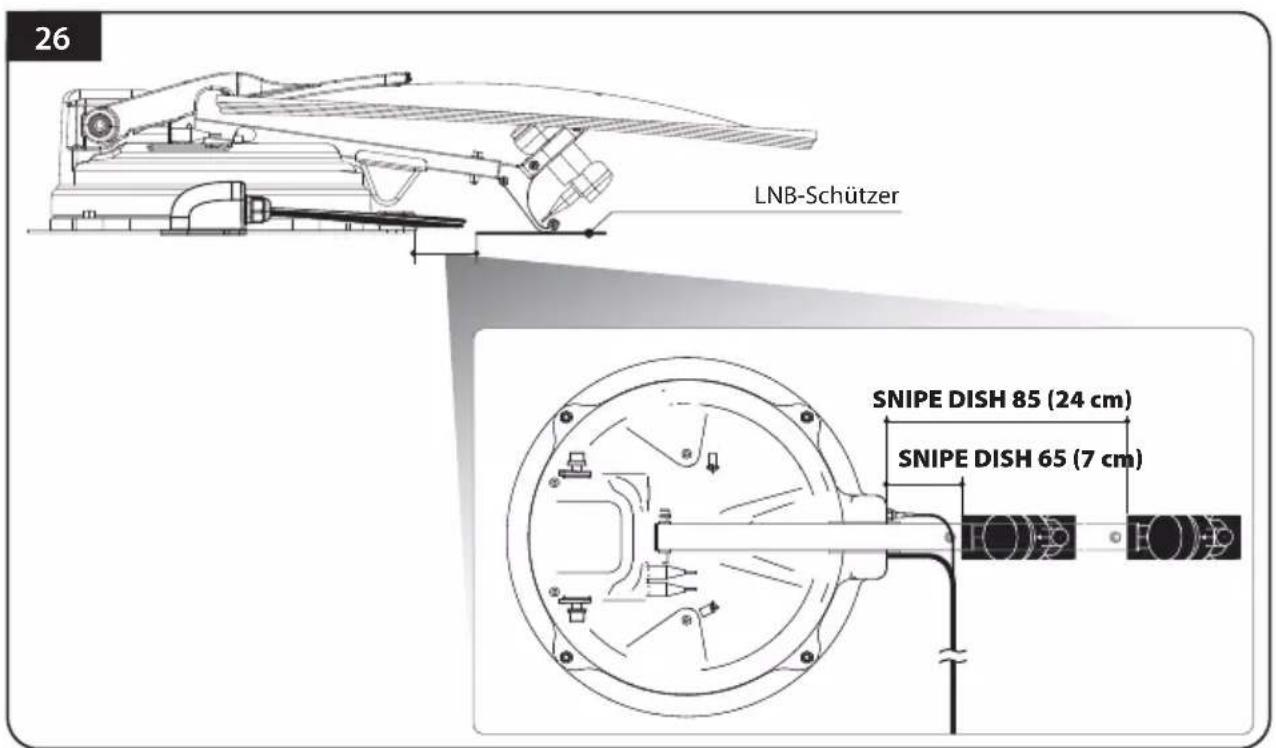

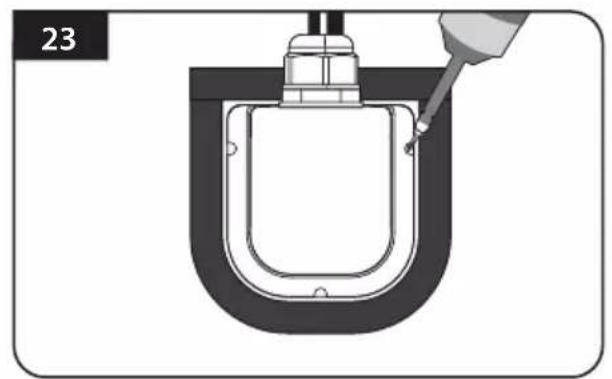

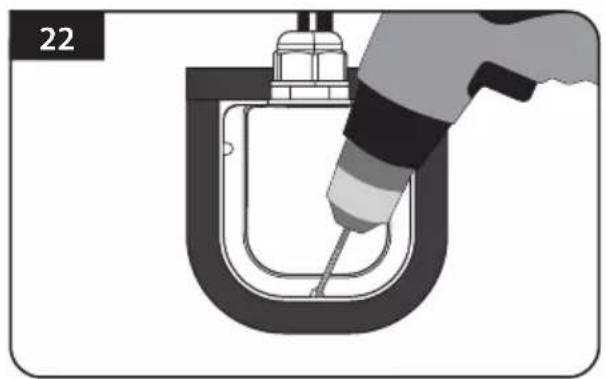

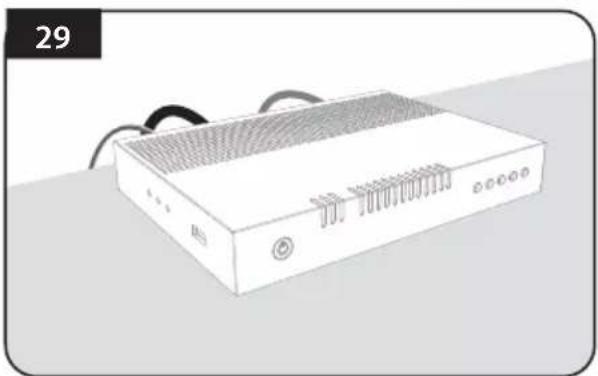

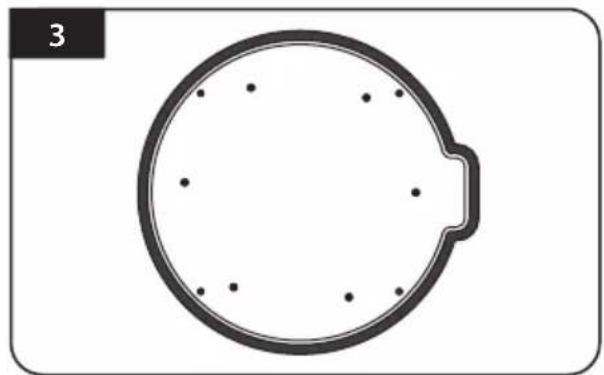

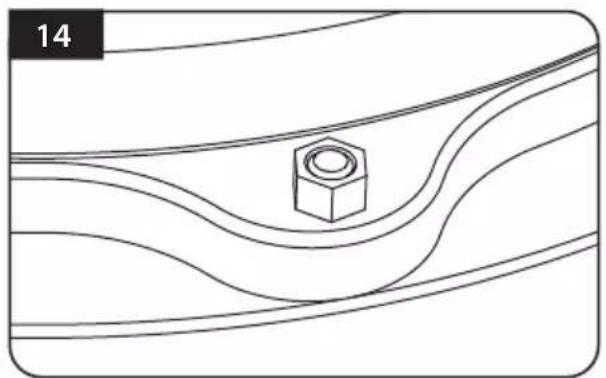

10-3. Installationsanweisung 24

1. Allgemeine Hinweise

1-1. Einleitung

These Anleitung beschreiben die Funktionen und den Betrieb des NIPE DISH-Satellitensystems. Der korrekte und sichere Systembetrieb kann nur durch Beachtung dieser Anleitung gewährleistet werden.

Ohre NIPE DISH ist ein intelligentes Satelliten-TV-Empfangssystem, das die Selfstabstimmung mit einem voreingestellenten Satelliten automatisch ausführren kann, solange das System innerhalb der Ausleuchtzone eines ausgewählten Satelliten liegt.

Für den allgemeinen Betrieb ist es sicherzustellen, daß das System immer eine frei Sicht zum Himmel hat. Wenn der Satellten-Signal-Strahl durch Hindernisse wie Berge, Gebäude oder Bäume unterbrochen wird, wird das Gerät nicht Funktionieren und kein TV-Signal empfangen werden.

1-2. Bestimmungsgemäß Verwendung und Bedienung

Dieses Produkt wurde für einen Festeinbau bei Fahrzeugen mit Höchstgeschwindigkeiten bis zu 130km / h erarbeitet. Es wurde für automatische Ortung der geostationären TV-Satelliten entwickelt. Die Stromversorgung des Systems erfolgt durch ein Standard-Bordnetz mit einer Nennspannung von 12 V DC.

Die Verwendung des Gerätes für einen anderen Zweck ist nicht gestattet.

Es sind auch die folgenden Hinweise des Herstellers zu beachten :

• Es ist nicht gestattet, das gesamte Gerät durch Entfernen oder Hinzufügen einzelner Komponenten zuändern. Die Verwendung anderer Parabelreflektoren oder LNB zu den ursprünglich installierten Bauteilen ist nicht gestattet.
• Die Installationarf nur durch ausreichend qualifiziertes Personal erfolgen. Alle in der mitgelieferten Installationsanleitung gegebenen Anweisungen sind sorgfältig zu befolgen.
• Das Produkt benötigt keine regelmäßige Wartung. Schutzumhausungen und Gehäuse)dürfen nicht geöffnet werden. Prüf- und Wartungsarbeiten sollen den inner durch einen qualifizierten Fachmann durchgeführt werden.
• Alle dazugehörigen und anerkannten bewährten Richtlinien der Automobilindustrie sind zu beachten und einzuhalten.
• Das Gerätarf nur auf festen Fahrzeugdächern installiert werden.
• Es ist zu vermeiden, das Fahrzeug mit dem eingebauten Satellitensystem in einer Waschstrasse / Waschanlage oder mit einem Hochdruckreiniger zu reinigen.
• Bei Sturm oder starkem Windnehmen Sie die Antennebitte vom Dach.

1-3. Sicherheitshinweise

Um festzustellen, daß Ihr SNIPE DISH richtig Funktioniert, müssen Sie sicherstellen, daß man der Betriebsanleitung in dieser Benutzieranleitung folgt und die Anlage bestimmungsgemäß verwendet wird.

Wenn es richtig installiert ist, nimmt die Antenne automatisch die Ruhelage, wenn die Zündung eingeschaltet wird und sich selbst verriegelt.

Der Fahrer muß die Antenneneinheit vor Fahrtantritt prüfen, um sicherzustellen, dass die Antenne richtig und zuverlässig eingestellt bzw. befestigt ist. Es ist nachzusehen, ob die Antenne vollständig eingefahren ist.

Als Benutzer diesen Gerätes sind Sie selbst dafür verantwortlich, die einschlädigen Gesetze und Vorschriften einzuhalten.

Der Hersteller haftet nicht für direkte oder indirekte Schäden des Systems, am Kraftfahrzeug oder an anderer Geräten durch unsachgemäße Batterienutzung, fehlerhafte Installation oder falsche Kabelverbindung.

2. Inhalt

2-1. Lieferumfang

Haupteinheit

Flacher Schraubenkopf M6×15 (4), M6 Unterlegscheibe (4)

Kabelschelle (1),Sems1 M4 × 10 1 x2 Furs Auto-Skew-Modell) Sems2 M6x55 1

Schaltwerk Controller halterung,
Hintere Kabelabdeckung

STB-Kabel (3m)

Signalkabel (7m) (X2 für optionale Twin-Ausgänge)

Netzanschlusskabel

Kabelhalter

Kabelverschraubung Grundplatte

M4×20 (13), M8 Sicherungsmutter (4)

LNB-Schützer

Bedienungsanleitung

Die tatsächlichen elektronischen Elemente können von den genannten in angeführten Abbildungen abweichen.

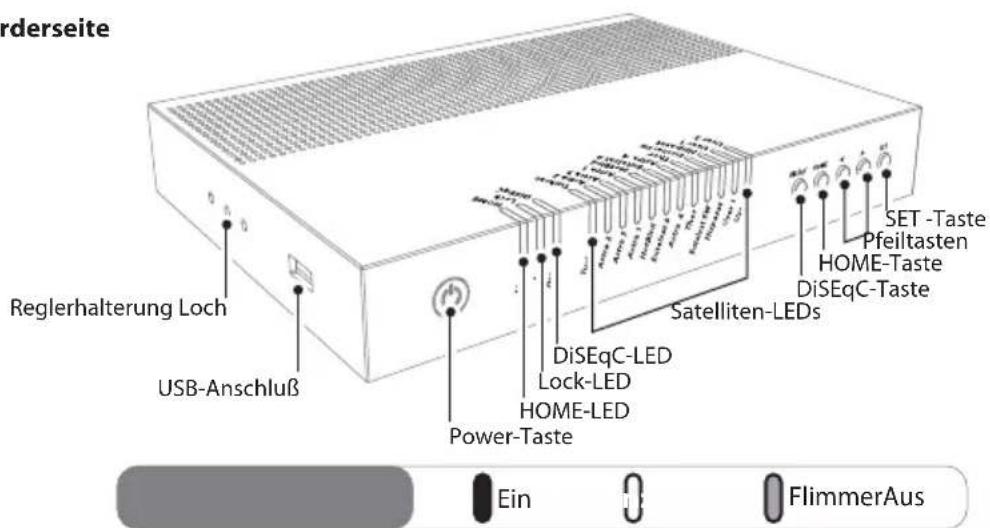

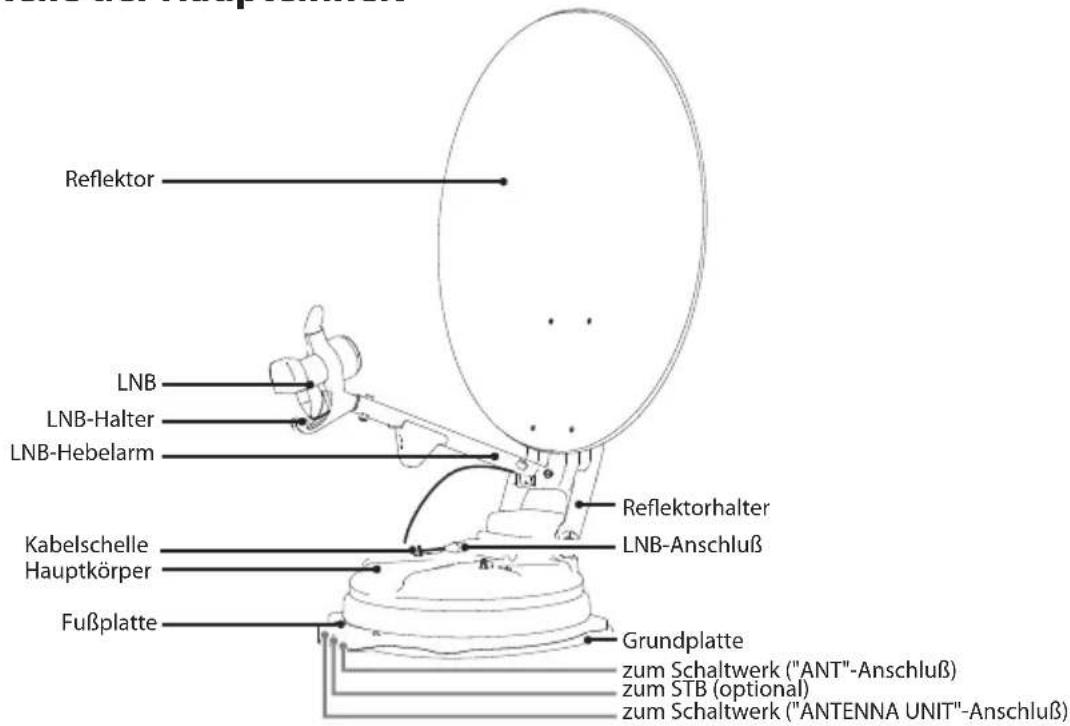

2-2. Name der Teile

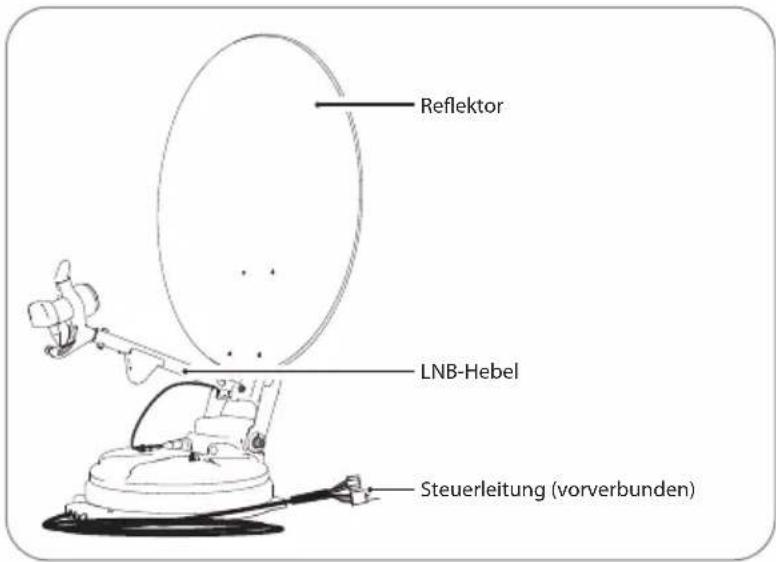

Bauteile der Haupteinheit

Bauteile des Schaltwerks
Vorderseite

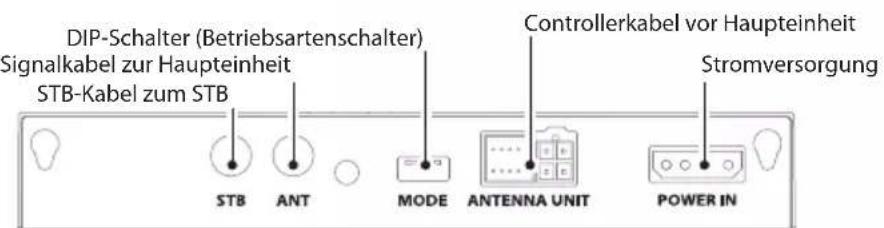

Rückseite

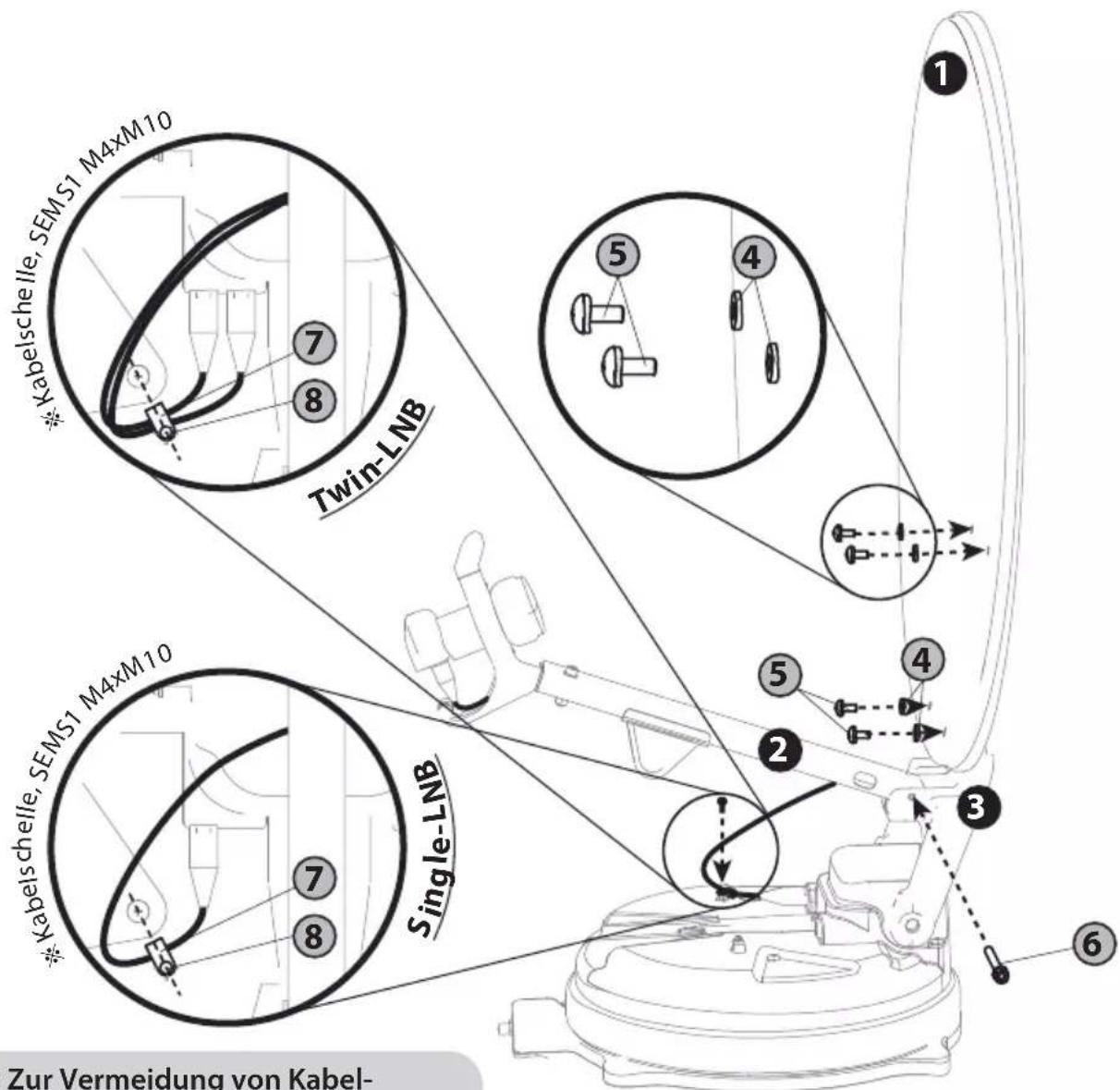

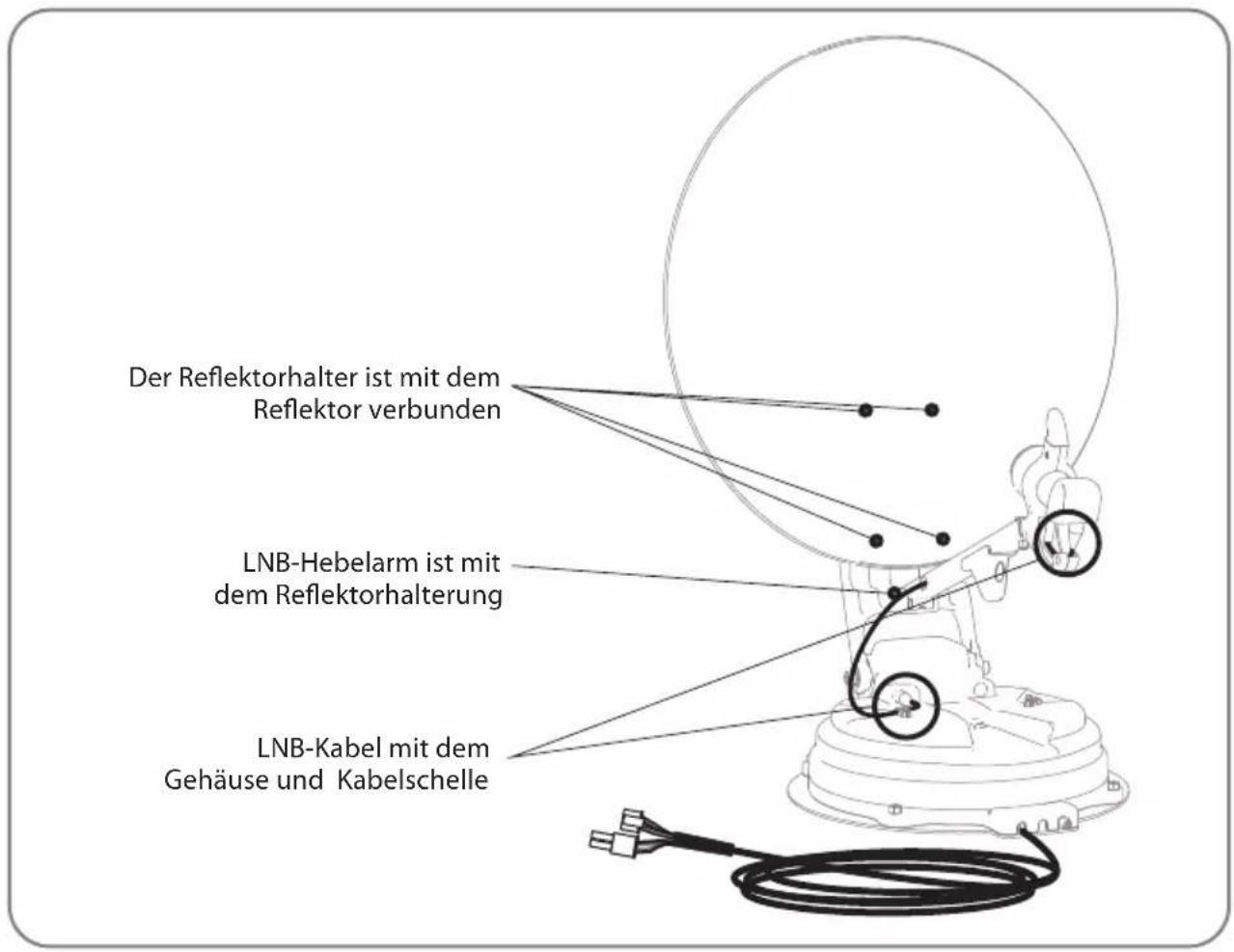

3. Tips zur Montage

Schnitt 1:Das Gerä einschalten und SET-Taste bei jedem Satelliten drücken
Schritt 2: Wenn der Reflextorhalter in senkrechter Richtung (ca. 90 Grad) angehoben wird, das Gerät ausschalten
Schritt 3: Der Reflextor mit dem Reflektorhalter kombinieren

Schritt 4:LNB-Hebelarm mit dem Reflektorhalter kombinieren

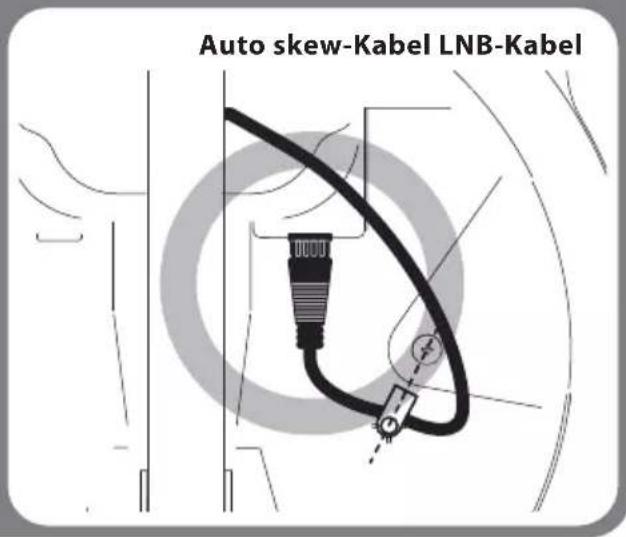

Schritt 5: LNB-Kabel mit dem Stecker am Gehäuse verbinden und LNB-Stecker mit einer wasserdichten Schutzkappe abdecken

Schritt 6:LNB-Kabel am Gehäuse mit der Kabelschelle ausrachten

※ Zur Vermeidung von Kabelschäden muß der Installateur LNB-Kabel wie auf der vergroßerten Abbildung auf Seiten 11 befestigen.

Schritt 7: Anschalten und überprüfen, ob die Installation als HOME Positionierung abgeschlossen ist

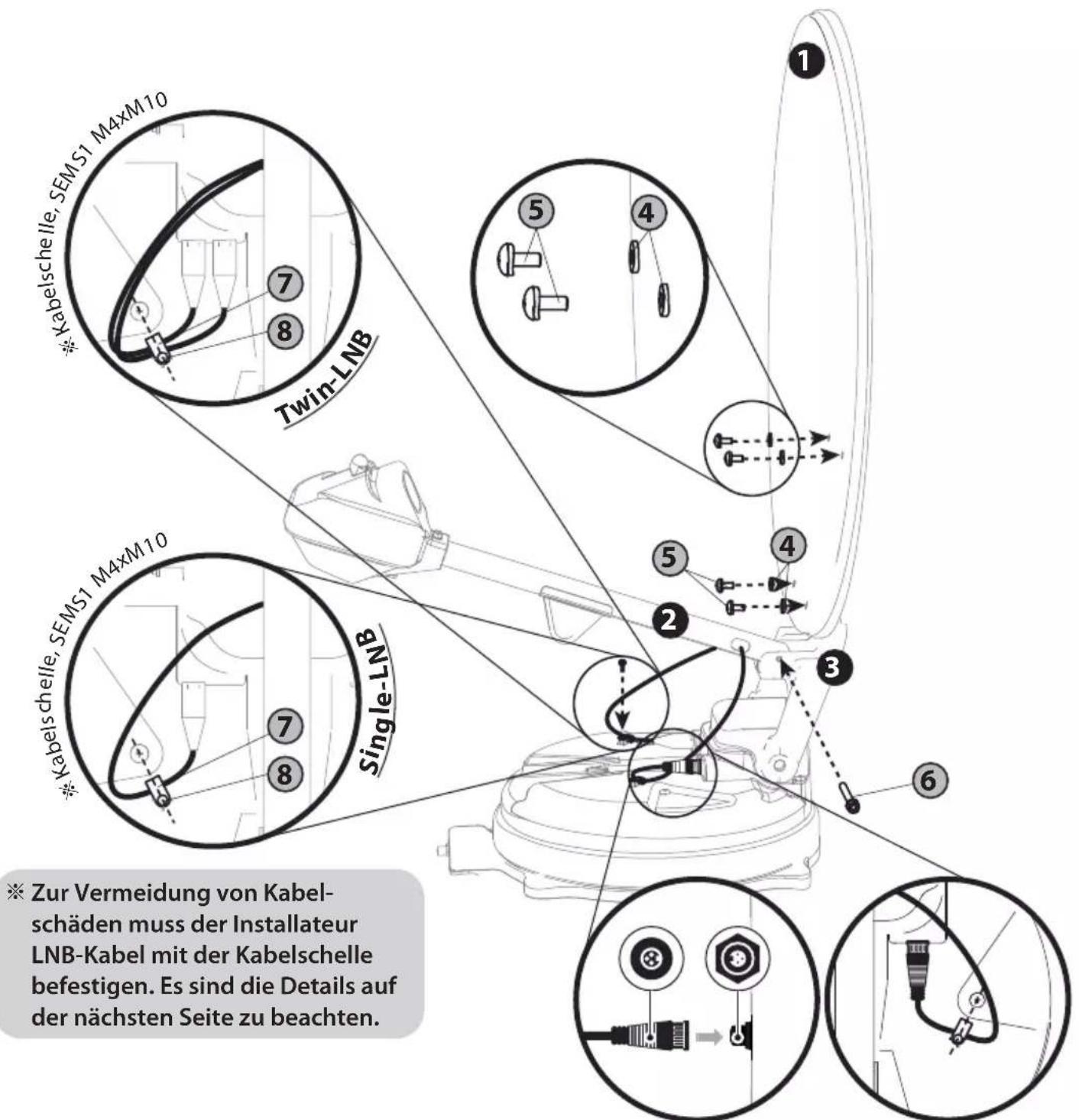

• 65cm Parabolantenne

Nr. Anzahl	Bauteilname
1	Reflektor	1
2	LNB-Hebelarm	1
3	Reflektorhalter	1
4	M6 Unterlegscheibe	4
5	Flacher Schraubenkopf M6x15	4
6	SEMS2 M6x55	1
7	Kabelschelle	1
8	SEMS1 M4x10	1

* Zur Vermeidung von Kabelschäden muss der Installateur LNB-Kabel mit der Kabelschelle befestigen. Es sind die Details auf der{nachsten Seite zu beachten.

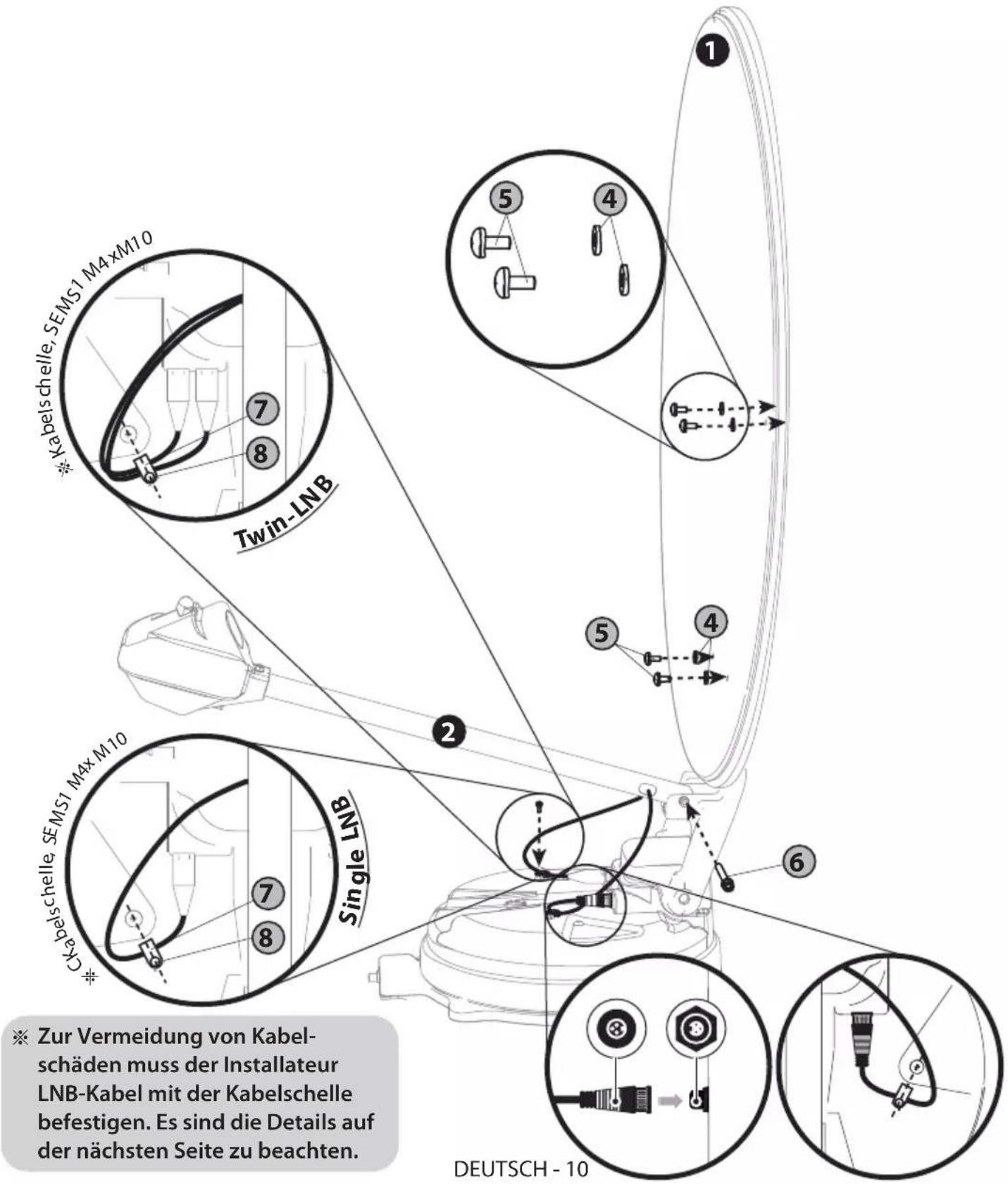

• 85cm Parabolantenne

Nr. Anzahl	Bauteilname
1	Reflektor	1
2	LNB-Hebelarm	1
3	Reflektorhalter	1
4	M6 Unterlegscheibe	4
5	Flacher Schraubenkopf M6x15	4
6	SEMS2 M6x55	1
7	Kabelschelle	1
8	SEMS1 M4x10	1

Zur Vermeidung von Kabelschäden muss der Installateur LNB-Kabel mit der Kabelschelle befestigen. Es sind die Details auf der{nachsten Seite zu beachten.

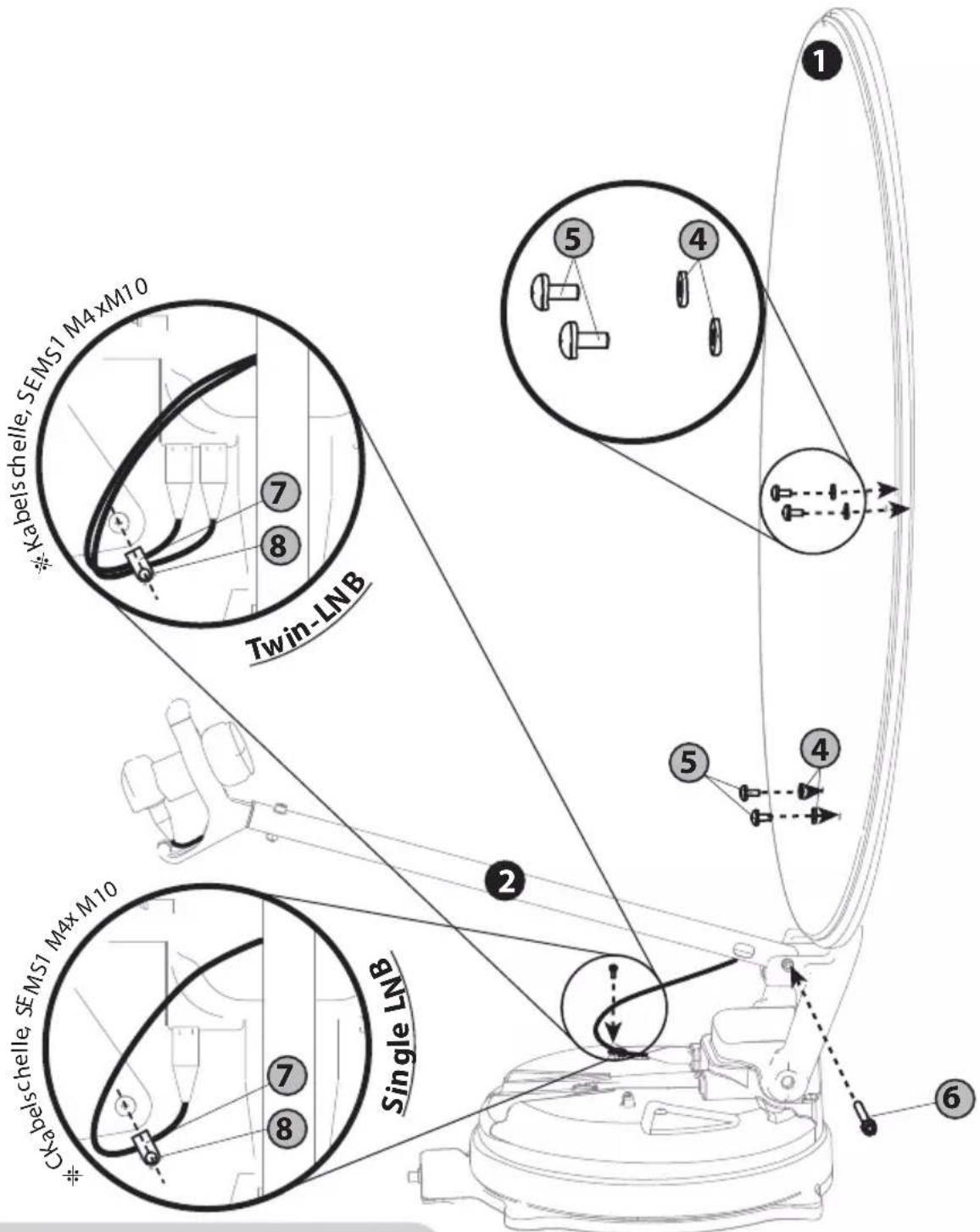

• 65cm auto-skew Parabolantenne

Nr. Anzahl	Bauteilname
1	Reflektor	1
2	LNB-Hebelarm	1
3	Reflektorhalter	1
4	M6 Unterlegscheibe	4
5	Flacher Schraubenkopf M6x15	4
6	SEMS2 M6x55	1
7	Kabelschelle	2
8	SEMS1 M4x10	2

DEUTsCH-9

• 85cm auto-skew Parabolantenne

Nr. Anzahl	Bauteilname
1	Reflektor	1
2	LNB-Hebelarm	1
3	Reflektorhalter	1
4	M6 Unterlegscheibe	4
5	Flacher Schraubenkopf M6x15	4
6	SEMS2 M6x55	1
7	Kabelschelle	2
8	SEMS1 M4x10	2

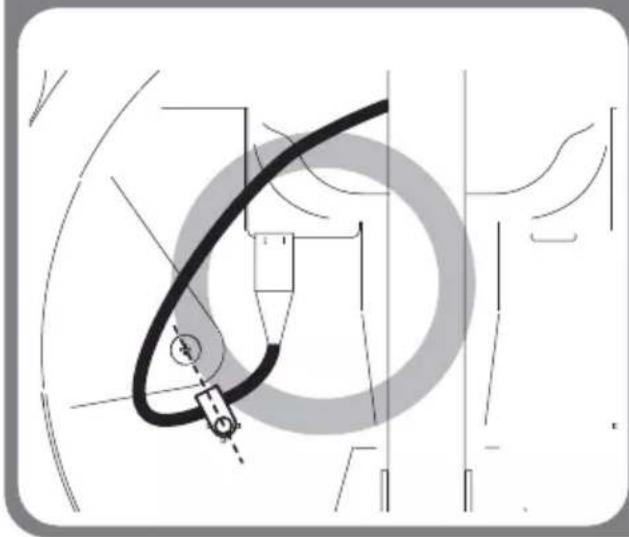

Gutes Beispiel

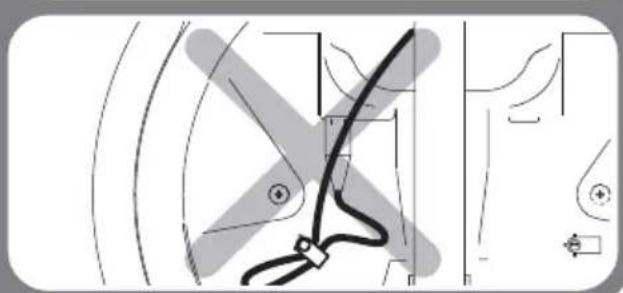

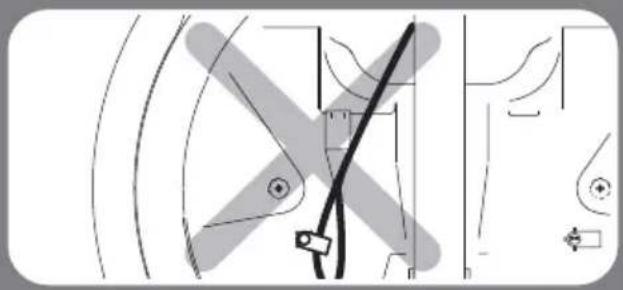

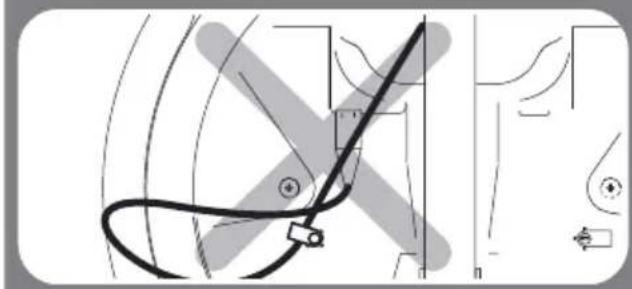

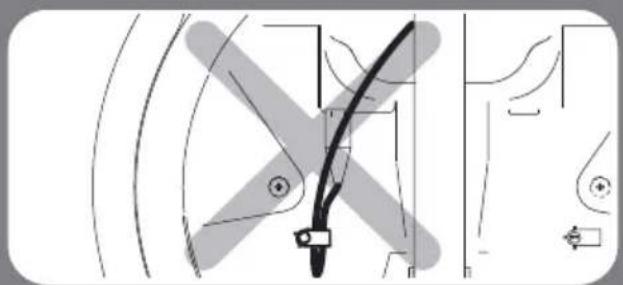

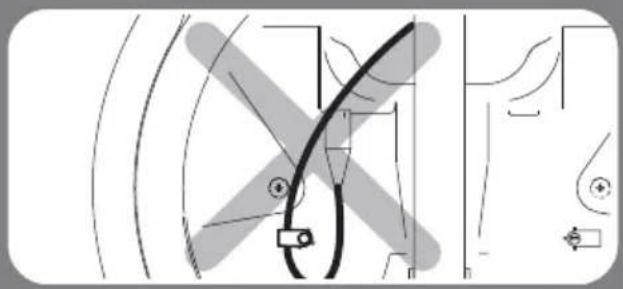

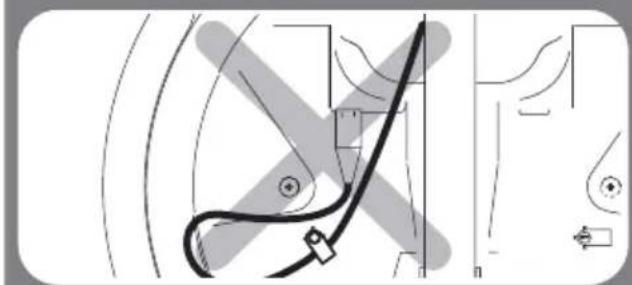

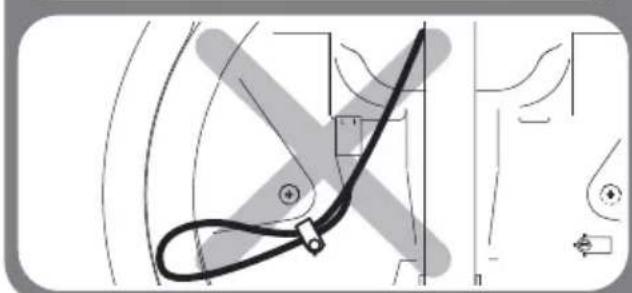

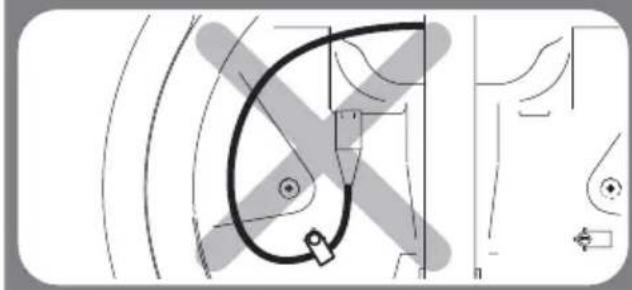

Schlechtes Beispiel

Schlechte Beispiele sind die gleichen für Single-LNB und Twin-LNB.

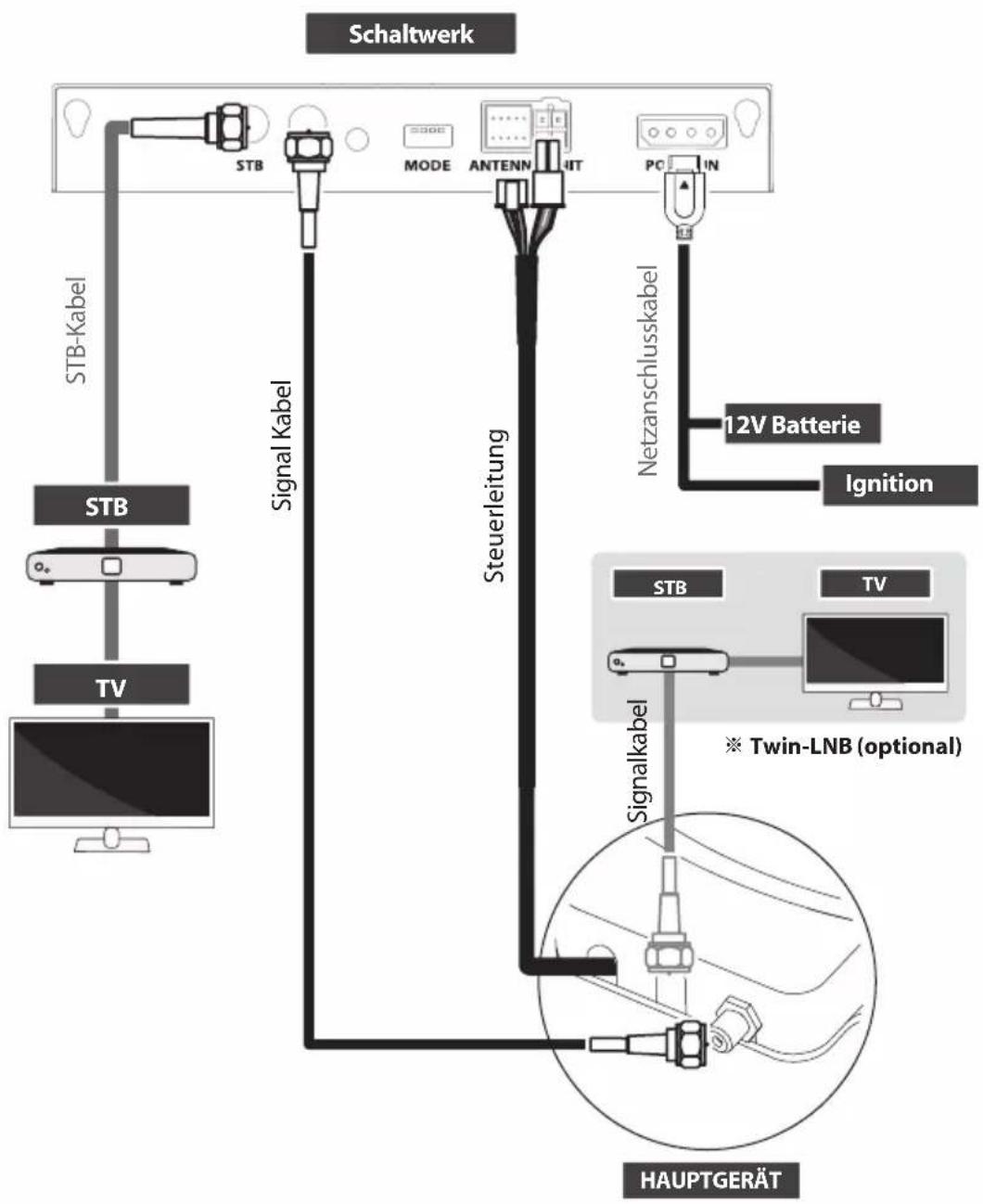

4. Schaltplan

• Zur Verbindung der Antenne mit dem Schaltwerk ist die Steuerleitung zu verwenden. Die Steuerleitung ist mit dem Hauptkörper vorverbunden
• STB-Kabel und Signalkabel haben unterscheidliche Längen.itte die Längen überprüfen, um das richtige Kabel fur den Betrieb zu verwenden
  -itte{sicherstellen,daB die mitgelieferten Kabel verwendet und nicht in beliebiger Weise neugestaltet werden

※ Zusätzliches STB kann die ausgewählten Satellitenkanäe am Haupt-STB anzei- gen und es kann den Satelliten nicht auswahlen oder ändern. Das über den Schaltwerk verbundene Haupt-STB ist nur Unterstützungende DiSEqC-Funktion.

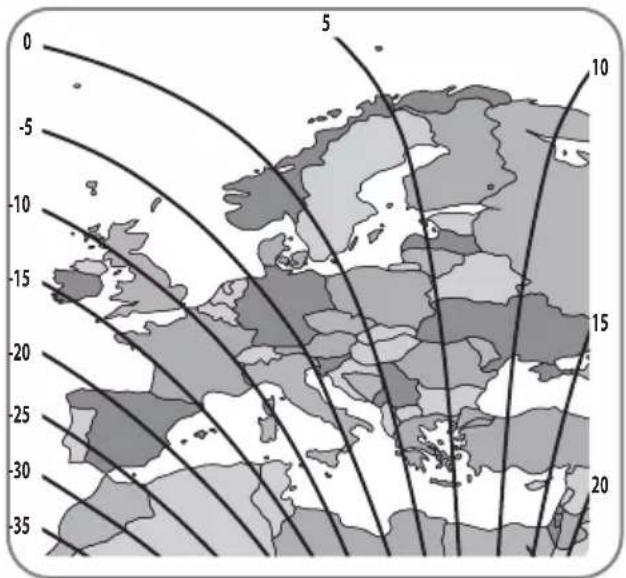

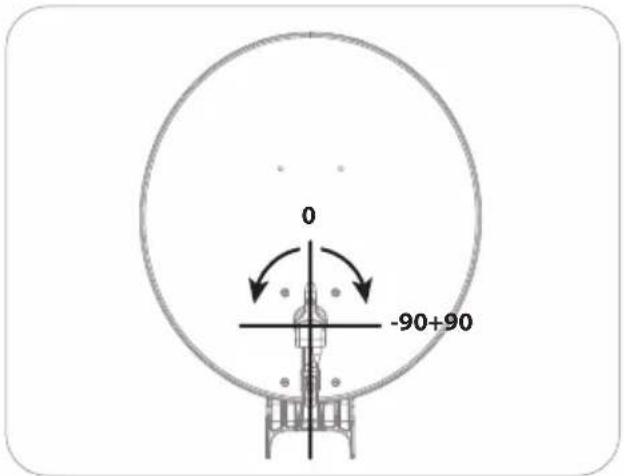

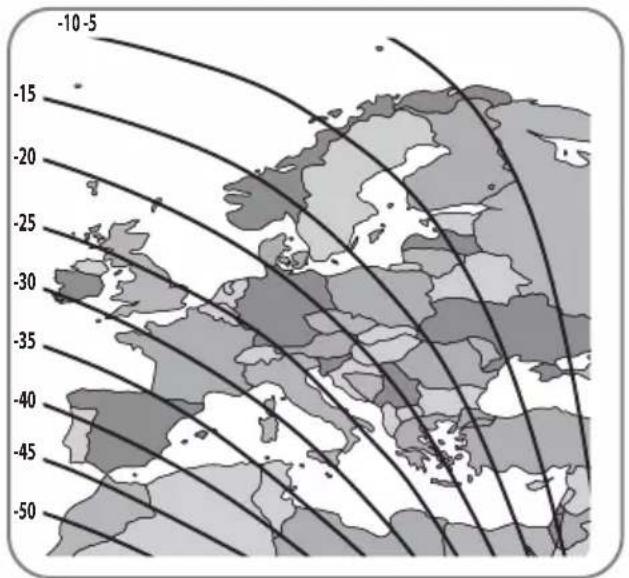

5. Skewinstellung

※ Nur für Standardmodelle. Keine Notwendigkeit für Auto-Skew-Modelle.

Der LNB am Ende des Satelliten nimmt entweder waagerechtes oder senkrechts Signal auf. Um das Waagerecht-/Senkrechtsignal zu ändern, ist LNB um 90^ zu drehen (und umgekehrt). Je nach Zielsatelliten und Regionen ist eine Skeweinstellung erforderlich. Um die Beste Signalqualität zu erhalten, ist Skeweinstellung vorzunehmen, indem man auf die unter aufgeführten Abbildungen verweist.

Genauigkeit ist nicht entscheidend, so daß keine Toleranz akzeptabel ist. Es ist einfach, die Signalqualität des Satelliten auf STB zu überprüfen, indem man den LNB ein bißchen nach links und nach rechts dreht.

Turksat @ 42.0°E Astra2 @ 28.2°E

6. Funktionsbeschreibung

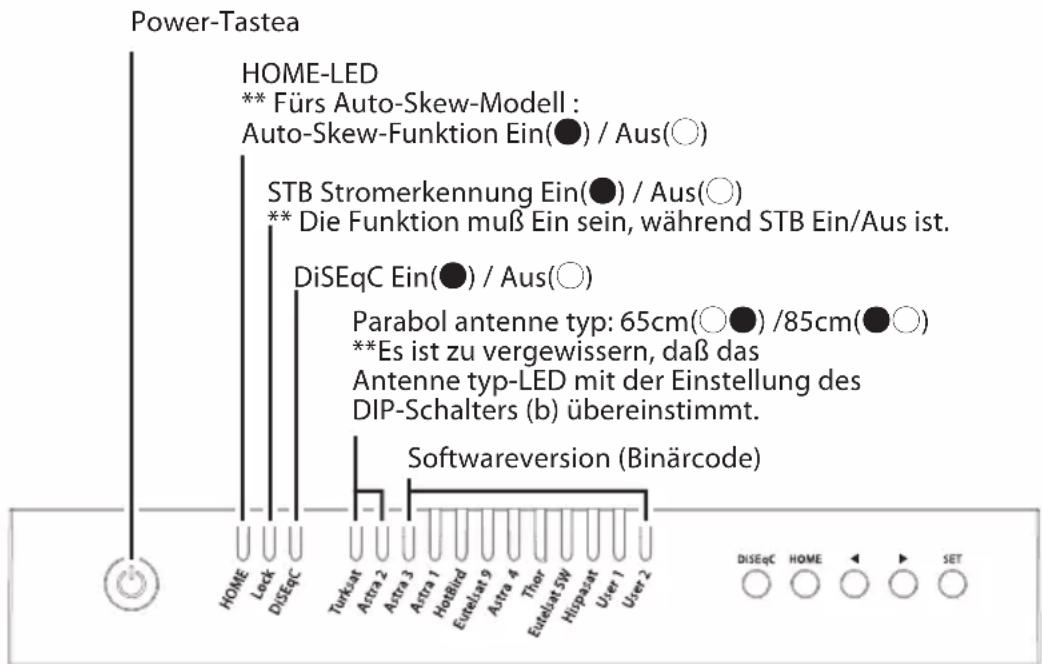

6-1. Vorbereitung zur Verwendung

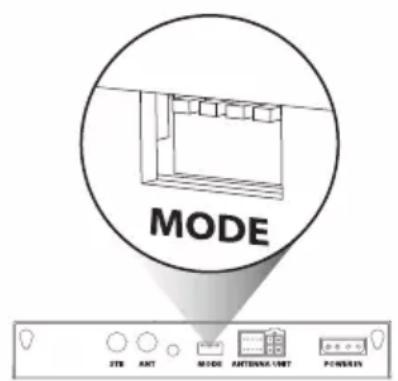

Sehen Sie Tabelle unten, um das Modell zu finden, und überprüfen, ob das Schaltwerk korrekte Voreinstellung, wie hirzu gebraucht, hat.

Sie konnen es wie ist zu halten und keine Einstellungsänderungen nach eigenem Ermessen vorzunehmen, außer den Fälle, wenn es mit dem Modell nicht übereinstimmt wird.

Schaltwerks Rückseite

Antenne Modell	65cm	85cm
Standard	#2 nach ↑ ↓ 1 2 3 4	#1 nach ↑ ↓ 1 2 3 4
Auto-skew	#2,4 nach ↑ ↓ 1 2 3 4	#1,4 vers le bas ↑ ↓ 1 2 3 4

Falsche Einstellung bewirkt eine Verschlechterung der Empfangsleistung.

a. Alle Satelliten-LED blinken und dann wird das System wie unter abgebildet angezeigt

b. Wenn das HOME-LED leuchtet, bedeutet dies, daß die Antenne betriebsbereit ist (wenn sich die Antenne nicht im HOME befindet, blinkt das HOME-LED während der Rückkehr zur Option HOME)
c. Um das Gerät einzuschalten, drücken Sie die POWER-Taste und die Kontroll-LEDs leuchten.

Um das Gerät auszuschalten, halten Sie die POWER-Taste gedrückt, bis alle LEDs leuchten.

Das Gerät wird ausgeschaltet, wenn die Taste losgelassen wird

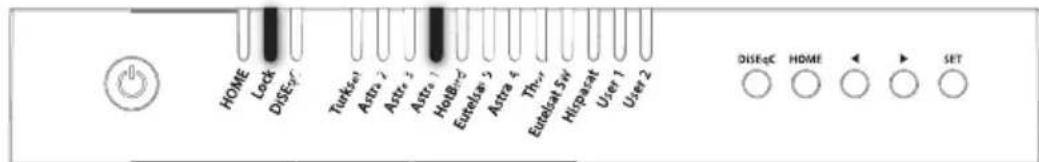

6-2. Satellitensuche

a. Mit den Pfeiltasten zum Zielsatelliten gehen und SET drucken, um zuuchen

b. Lock-LED blinkt während des Suchvorgangs und leuchtet erst dann, wenn der Zielsatellit erfaßt ist

Beiselsweise:

c. Wenn der falsche Satellit ausgewählt ist, zum richtigen Satelliten übergehen und SET drücken, um den neuen Satelliten zu bestätigen
d. Nach Gebrauch oder vor der Reise HOME für HOME-Positionierung drücken

6-3. DiSEqC 1.1 Einstellung

Für Benutzereinstellung bei STB, siehe voreingestellte SNIPE DISH-Satelliten für DiSEqC 1.1.

a. Die Standardeinstellung für DiSEqC ist EIN, DiSEqC-LED leuchtet.

Um EIN/AUS-Funktion zu schalten, ist es zu vergewissern, daß die Antenne auf HOME steht, und DiSEqC-Taste für 2 Sekunden drücken (Siehe auch, daß DiSEqC-LED-Status zwischen EIN und AUS wechselt.)

b. Für DiSEqC-Betrieb der Antenne muß STB eine passende Satellitenliste als voreingestellte SNIPE DISH-Liste haben. Der Benutzer muß die Satelliten in gleicher Reihenfolge (#1~12 in der obigen Tabelle) bei STB-DiSEqC-Einstellung zuordnen, um für die Verwendung der DiSEqC-Funktion bereit zu sein

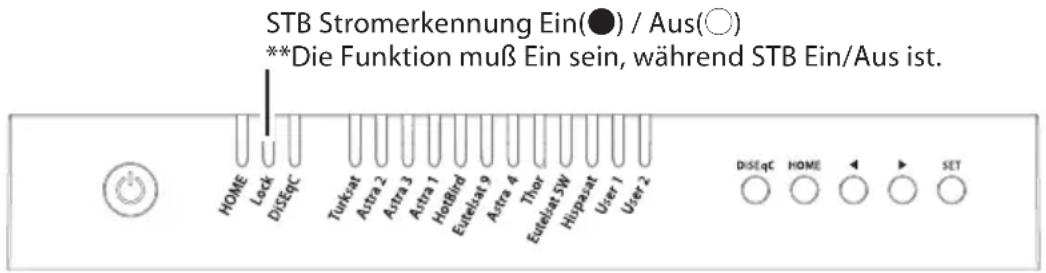

6-4. STB stromerkennung Ein / Aus

a. Es ist sicherzustellen, daß das Gerät ausgeschaltet ist
b. Rechte Pfeiltaste drucken und halten, damit der Power-Taste einschaltet
c. Wenn das HOME-LED leuchtet, bedeutet dies, daß die Funktionsdänderung beendet ist (wenn sich die Antenne nicht im HOME befindet, blinkt das HOME-LED während der Rückkehr zur Option HOME)

Wenn die STB-Stromerkennung (Lock-LED) eingeschaltet ist,

• STB, an dem der Schaltwerk angeschlossen ist, sollte für den Betrieb der Antenne eingescheltet sein
• Wenn die STB während des Betriebs der Antenne ausgeschaltet ist, besteht die Antenne wieder auf HOME darüber und Funktioniert nicht
• Wenn STB ausgeschaltet ist, Funktioniert die Antenne nicht, obwohl die SET-Taste gedrückt wurde

Wenn die STB-Stromerkennung (Lock-LED) ausgeschaltet ist,

• Die Antenne wird unabhängig vom Stromversorgungsstatus des STB mit dem Schaltwerk betrieben

6-5. Energiesparmodus

a. Wahrend sich die Antenne in HOME befindet, schaltet sich die Antenne automatisch aus, wenn 15 Minuten lang keine Eingabe vom Controller erfolgt
b. Drücken Sie die POWER-Taste, um das Gerät wieder einzuschalten

7. Zusammenliche Funktionen

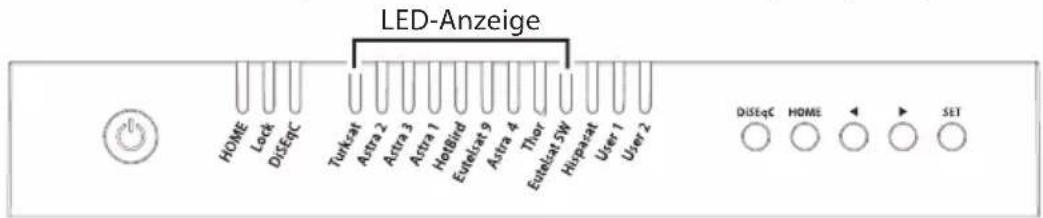

7-1. Fehlermeldung

Die Fehlermeldung-LED (HOME / Lock / DiSEqC) leuchten gleichzeitig bei Aufreten eines Problems mit der Haupteinheit, und das Detail wie folgt angezeigt wird:

Lfd.-Nr. LED	-Anzeige Fehlerdetail
1	Turksat	Niedrige Leistung
2	Astra 2	Tuner-Fehler
3	Astra 3	AZ-Motorfehler
4	Astra 1	EL-Motorfehler
5	Hotbird	SK-Motorfehler
6	Eutelsat 9	AZ-Motorstromfehler
7	Astra 4	EL-Motorstromfehler
8	Thor	SK-Motorstromfehler
9	Eutelsat 5W	EL-Bereichsfehler

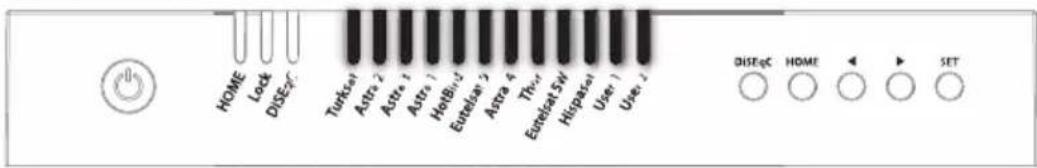

7-2. Werkseinstellungen zurücksetzen

a. Es ist sicherzustellen, daß das Gerät ausgeschaltet ist
b. HOME-Taste drucken und halten, damit der Power-Taste einschaltet

Beiselsweise :

c. Werkseinstellungen zurückzusetzen nauert weniger als 10 Sekunden
d. Wenn das HOME-LED leuchtet, bedeutet dies, daß die Funktionsdänderung beendet ist (wenn sich die Antenne nicht in Der Option HOME befindet, blinkt HOME-LED während der Rückkehr zur Option HOME)

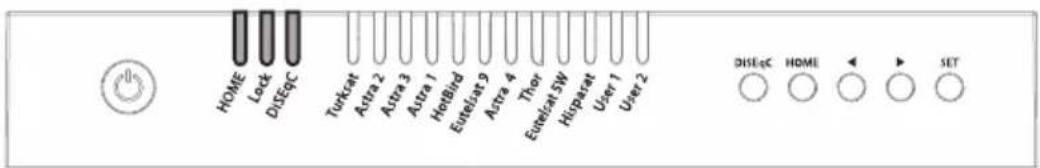

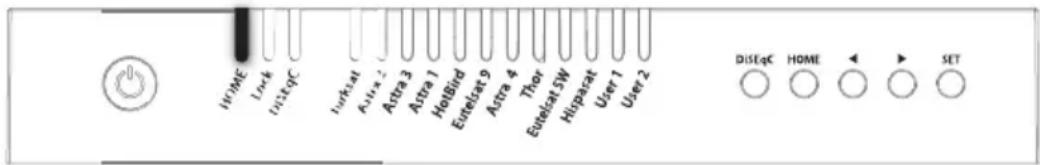

7-3. Software-Upgrade

a. Die Datei "GALAXY.BIN" auf einen USB-Speicherstick zu übertragen. In einen Ordner nicht stecken
b. Es ist sicherzustellen, daß das Gerät ausgeschaltet ist, um nachträglich den USB-Speicherstick an den USB-Anschluß anzuschreiben
c. Die SET-Taste drücken und halten, bis der Power-Taste einschaltet
d. HOME / Lock / DiSEqC-LED blinken zusammen, während die Upgrade-Datei überprüft wird

e. Software-Upgrade pauert ca. 10 Sekunden
f. Wenn Upgrade abgeschlossen ist, blinking alle Satelliten-LED einzelmal, dann ist die Option HOME / Lock / DiSEqC-LED aus, das Schaltwerk wird neu gestartet
g. enn das HOME-LED leuchtet, bedeutet dies, daß die Antenne betriebsbereit ist

h. Ist die Upgrade fehlgeschlagen, blinken HOME / Lock / DiSEqC-LED fünfmal und kehren zum vorherigen Systemzustand zurück

※ Verwenden Sie nur das FAT32-Format USB.
CBI-Typ USB wird nicht Unterstützung.

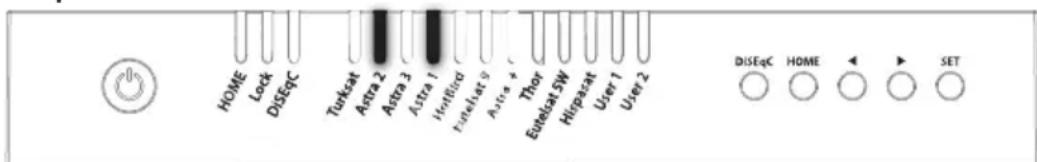

7-4. Manuelle Satelliten-Update-Funktion

Falls ein bestimmter Satellit einen Fehler aufweist, aktualisieren Sie die Satelliteninformationen manuell mit der folgenden Anweisung.

a. Drucken Sie den{nachsten Satelliten des Satelliten mit einem Fehler, um zuuchen

• Für Turksat ist Astra 2 nur die Option
• Für Hispasat ist Eutelsat 5W die einzige Option
• Für die restlichen Satelliten hat jeder zwei Optionen auf beiden Seiten

Beispelseise :

b. Wenn der{nachste ausgewählte Satellit gefunden wurde (gesperrt),gehen Sie mit einem Fehler zum Satelliten und drucken Sie die SET-Taste länger als 2 Sekunden

• Stellen Sie sicher, dass die Lock-LED während des Updates schneller blinkt als pro Sekunde.

Wenn die Taste weniger als 2 Sekunden gedrückt wird, blinkt die LED "Lock" als normaler Betrieb

c. Wenn die Aktualisierung erfolgreich ist, blinken alle Satelliten-LEDs zweimal und beginnen automatisch mit deruche nach dem Satelliten
d. Wenn das Update fehlgeschlagen ist, kehrt die Antenne zur Home-Position zurück

• Wahlen Sie die andere Option der{nachsten Satelliten und führen Sie die Aktualisierung wie oben beschreiben erneut durch
• Wenn der zweite Test fehlgeschlagen ist, überprüfen Sie das Handbuch auf Software-Upgrade

• Wenn ein Upgrade oder ein Factory Reset durchgeführt wird, werden alle gespeicherten Daten entfernt.

8. Fehlerbeseitigung

Es gibt eine Reihe allgemeiner Probleme, die die Signalempfangsqualität oder den Betrieb des Geräts beeinflussen konnen. Die folgenden Abschnittte sprechen diese Probleme und Lösungsmöglichkeiten an.

A. Keine Funktion beim Einsatzden des Schaltwerks

i. Alle Kabelverbindungen auf korrekten Anschluß noch einmal überprüfen.

• Verbindung zwischen der Stromquelle und dem Schaltwerk.
• Verbindung zwischen dem Schaltwerk und der Antenne. Es ist zu vergewissern, daß der linke Anschluß der Antenne mit dem Schaltwerk verbunden ist.

ii. Das Netzanschlusskabel auf Fehler überprüfen.
iii. Die Batterie-Polaritäten (+ / -) überprüfen.

B. Fehler beim Suchen des ausgewählten Satelliten

i. Satellitensignale konnen durch Gebäude, Bäume blockiert oder beeinträchtigt werden. Stellen Sie sicher, daß es keine Hindernisse in sudlicher Richtung gibt.
ii. Select another satellite if this locks then select your desired satellite.
iii. Turn the unit off and then back on again and select desired satellite.

C.Mechanische Problemealten.

i. Wenn sich die Antenna nicht in die gewünschte
- Position bewegt. Nochmals "Ein/Aus"
ii. Wenn die Antenne das Gerausch macht, während sie statisch bleibt.
- Falls das Problem weiterhin besteht, es ist an den Handler/ans Laden zu wenden.

D. Andere Probleme

i. Wenn das System nicht ordnungsgemäß verkabelt wurde, wird es nicht ordnungsgemäß Funktionieren. Es ist beim Kabelschäden an den Lokalhandler/ans Laden zu wenden.

9. Technische Daten

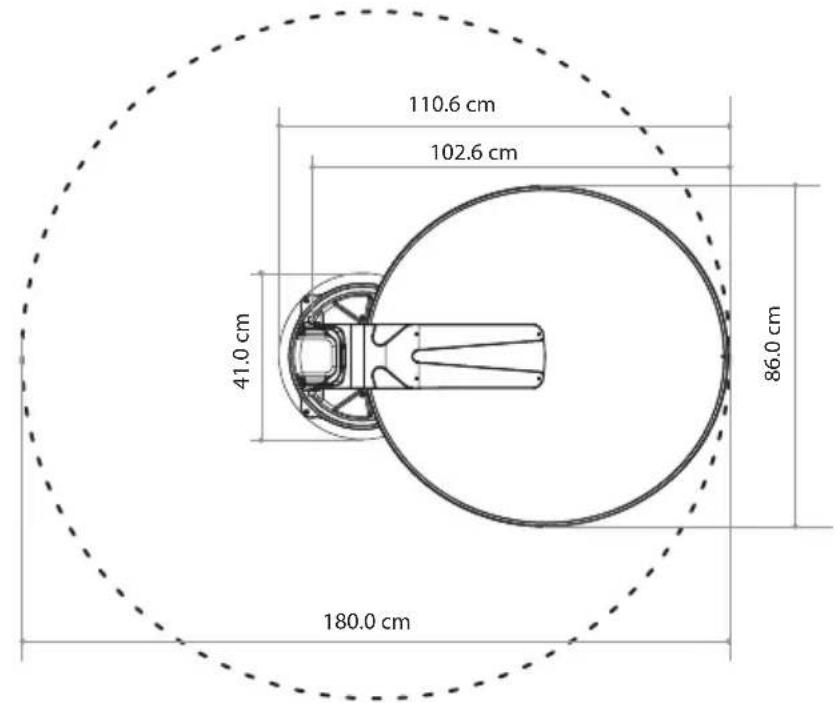

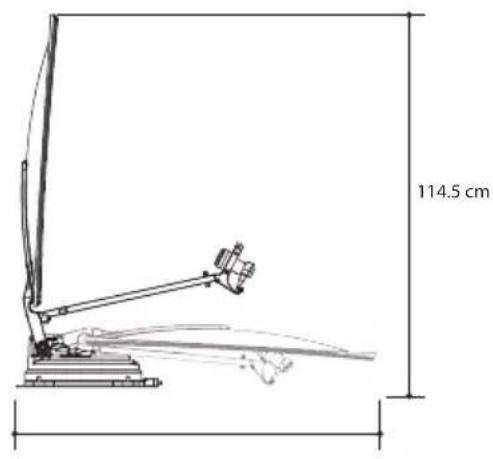

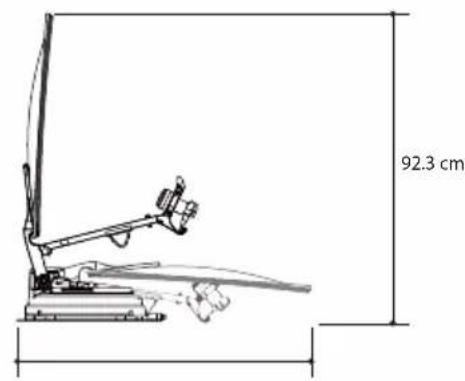

9-1. Maßangaben

SNIPEDISH65

SNIPEDISH85

9-2. Technische Daten

MODELL		SNIPE DISH 65	SNIPE DISH 85
Input-Frequency		10,7 ~ 12,75 GHz	10,7 ~ 12,75 GHz
Polarisation		Senkrecht & Waagerecht	Senkrecht & Waagerecht
Typische Schüsselgroße		65 cm	85 cm
Größe (B x L)		66,0 x 71,0 cm (Offset Schüssel)	86,0 x 91,0 cm (Offset Schüssel)
Abmessungen (L x B x H)		88,5 x 66,0 x 18,4 cm (gefaltet)	110,6 x 86,0 x 18,4 cm (gefaltet)
Gewicht		12,0 kg	13,8 kg
Min. EIRP		46 dBW	44 dBW
Winkelbereich (EL / AZ)		0° ~ 145° / 390°	0° ~ 145° / 390°
Winkelbereich (Positionierung)		Manuell / Automatisch (Optional)	Manuell / Automatisch (Optional)
Satelliten-Suchzeit		180 Sekunden (im Durchschnitt)	180 Sekunden (im Durchschnitt)
	Leistung	1 / 2 Ausgang (Optional)	1 / 2 Ausgang (Optional)
LNB	Ausgangsfrequenz	950 ~ 2.150 MHz	950 ~ 2.150 MHz
	L.O. Freqenz	9,75 / 10,6 GHz	9,75 / 10,6 GHz
Betriebstemperatur		-20°C ~ +60°C	-20°C ~ +60°C
Eingangsspannung		DC 12V	DC 12V
Energieverbrauch		50 W (bei der Suehe)	50 W (bei der Suehe)

10. Volkswagen / Reisemobil Installation

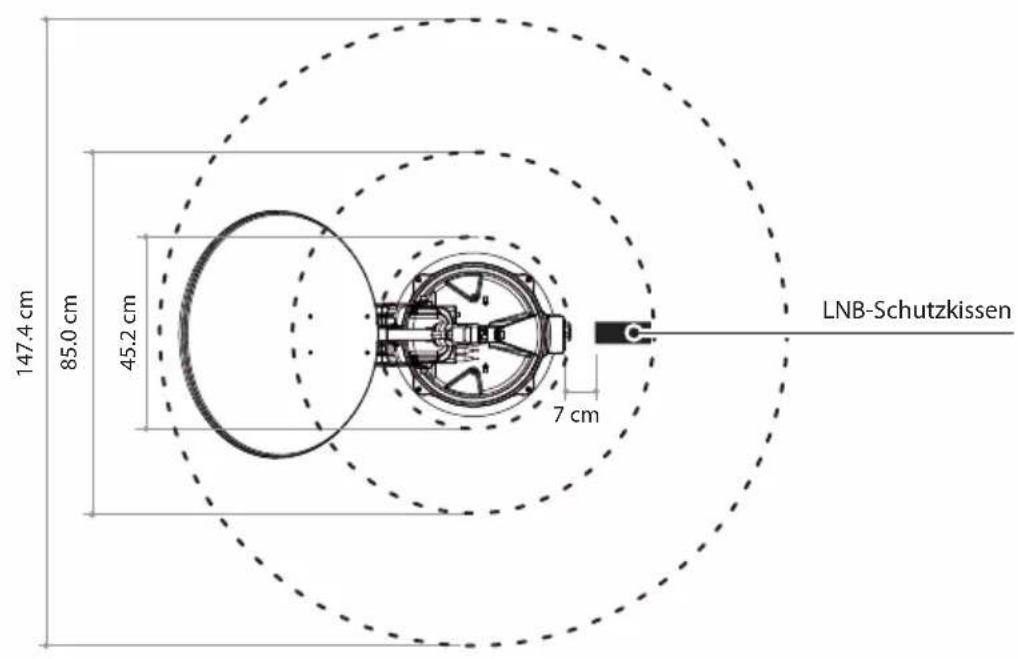

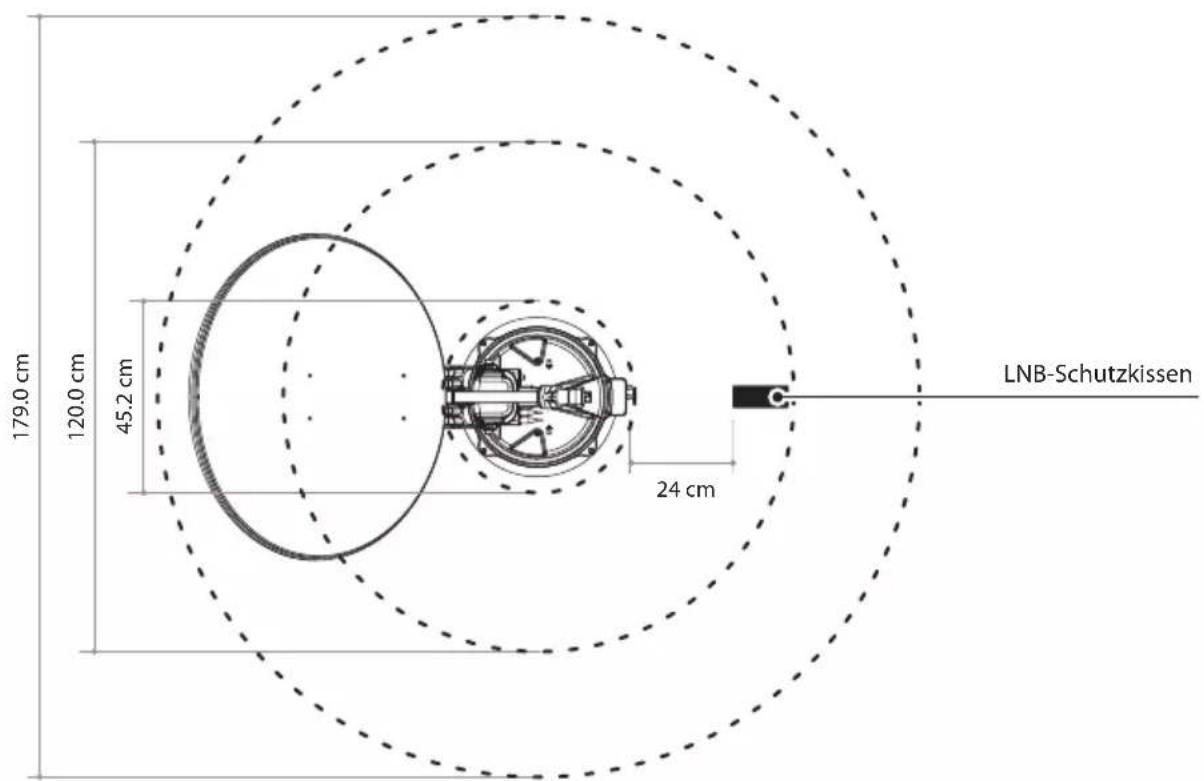

10-1. Platzbedarf für SNIPE DISH

Es ist darauf zu achten, daß es furs gefaltete SNIPE DISH genügend Platz gibt, genauso wie für den Betriebsbereich (Fahrbereich).

SNIPEDISH65

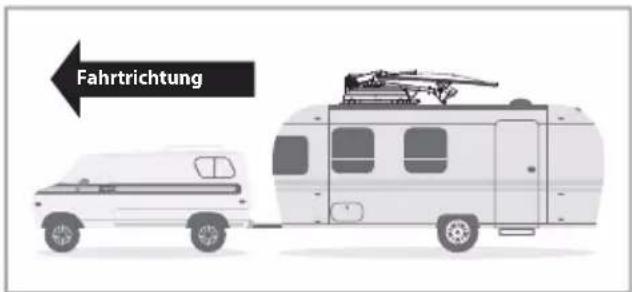

Fahrrichtung

Fahrtrichtung

DEUTsCH-23

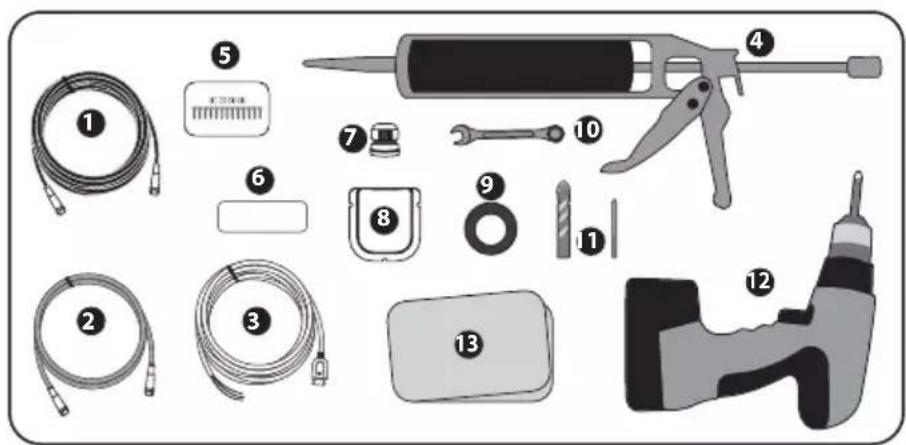

10-2.Installationsausrustung

1 Signalkabel
STB-kabel
Stromeingangskabel
Silikon
M4×20(13), M8 Sicherungsmutter(4)
6 LNB-Schutzer
7 Kabelverschraubung
8 Kabelhalter
Klebeband
10 Schraubenschlussel
12mm Bohrer, 25mm Bohrer
Bohrmaschine
13 Reiniger

10-3. Installationsanweisung

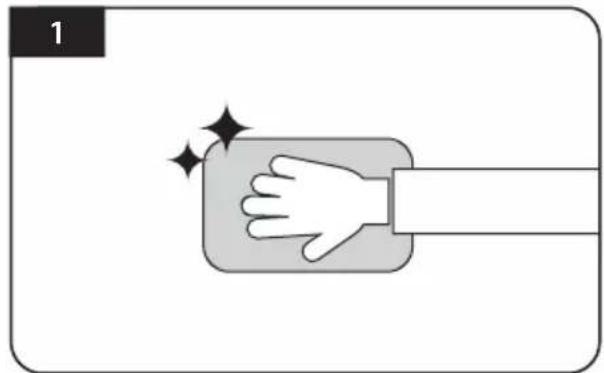

Die Oberfläche reinigen

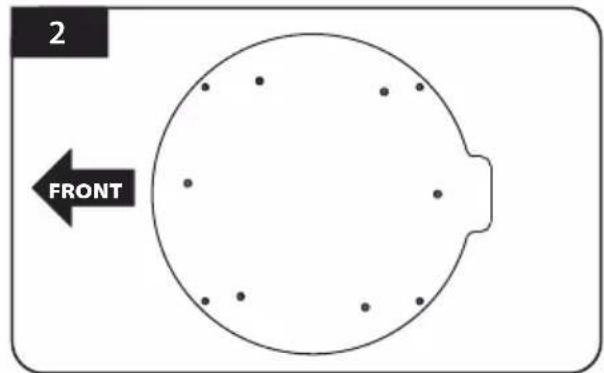

Grundplatte in der Mitte des Fahrzeugdaches positionieren

Das Klebeband außerhalb der Grundplatte befestigen, so daß es 5mm von den Plattenrä-dern entfernt ist

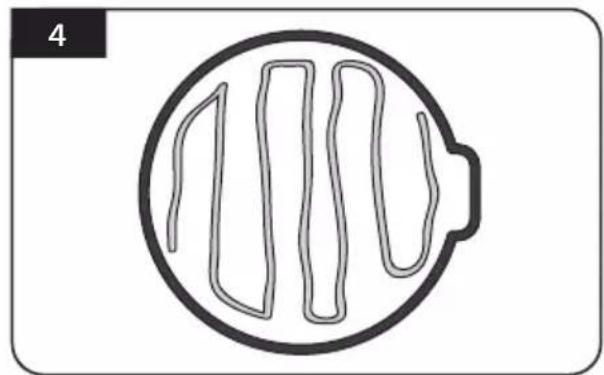

Die Grundplatte beiseite setzen, um Silikon innerhalb der angebrachten Bandlinie aufzubRINGen, indem man 2 cm Lücke nach innen von der Linie lasst

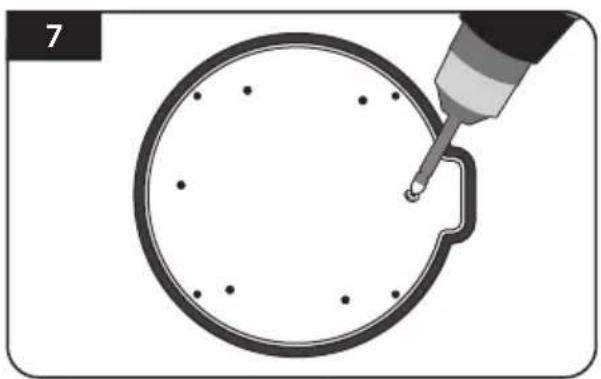

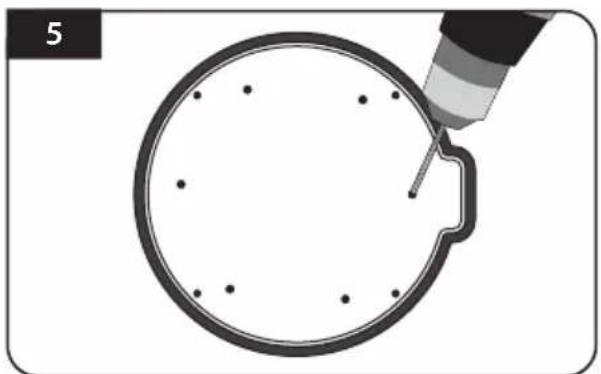

Die Grundplatte auf das Silikon legen und 6 Locher (d = 2mm) mit einer Bohrmschine machen

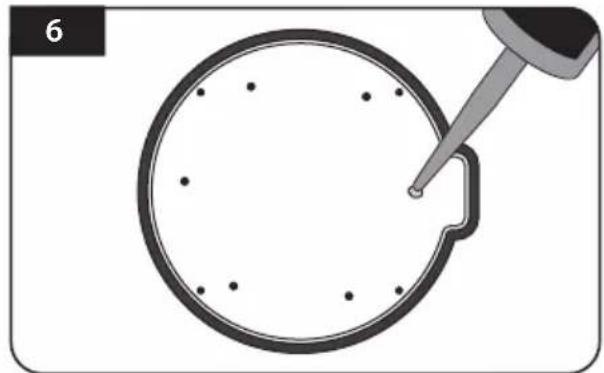

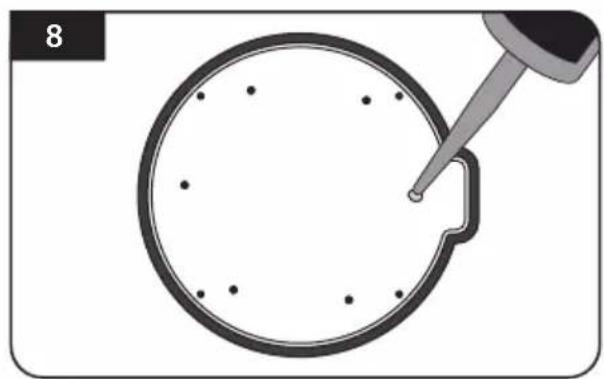

Silikon auf die LÖcher auftragen

Schraubenbolzen zu decken

Silikon wieder aufbringen, um Schraubenbolzen

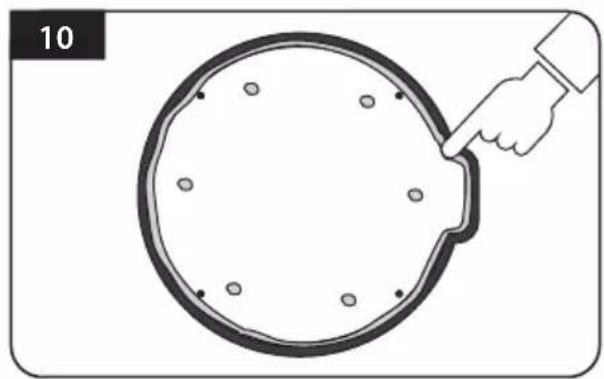

Silikon um den Grundplattenrand herum aufbringen

Das überschüssige Silikon entfernen setzen

Das Klebeband entfern und trocknen halten

Vorbereitungen treffen, um die Antenne auf die vier aufrecht stehenden Schrauben zu setzen

Erforderliche Bauteile: Schraubenschlüssel, vier (4) Muttern

Die Antenna auf die Aluminiumplatte und die Unterlegscheiben über jeder Schraube plazieren

Die mitgelieferten Muttern auf die vier Schrauben setzen und mit dem Schraubenschlüssel festziehen

Esistaraufzuchten,das esüberprüft wird, obvier(4)Mattern angezogen sind

Schlieben Sie das Signalkabel an den Antennenanschluss an und setzen Sie den Kabelhalter unter zum. Antennenzentrum und dann mit Klebeband 5mm von der AuBenseite der Kabelhalter unter zu befestigen. Das Signalkabel an den AntennenanschluB anschlieBen und der Kabelhalterboden neben die Mitte des AntennenfuBes legen und danach das Klebeband 5 mm von der AuBenseite des Kabelhalterbodens aufzubringen

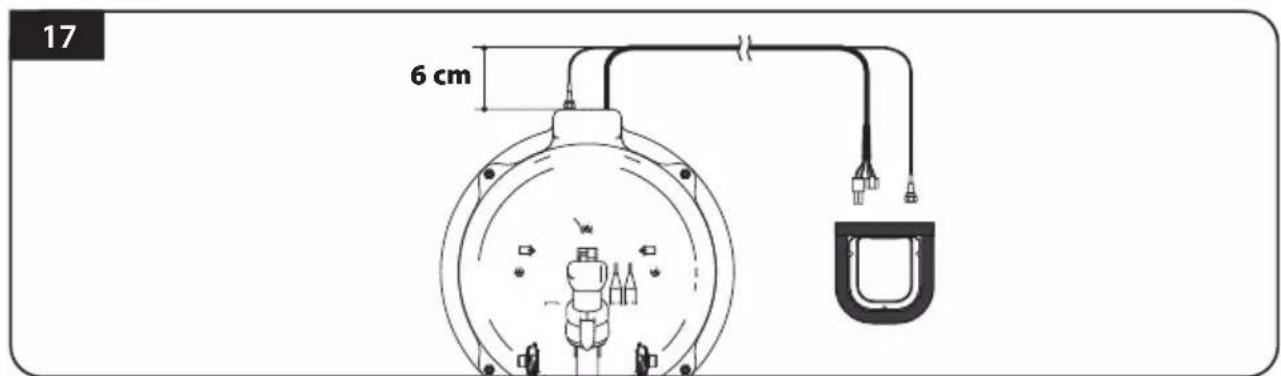

Um die Kabelstörung zu vermeiden, ist eine Kabelumformung erforderlich. Wenn die oben genannte Abbildung zu verweisen ist, das Kabel von der Antennenfußöffnung gerade 6 cm ordnen und danach es zum Kabelhalterboden beugen.

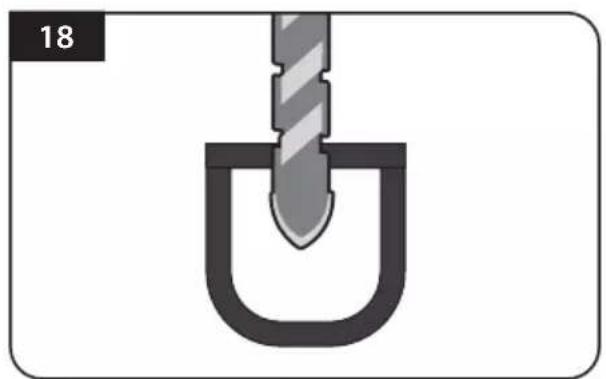

Ein 25mm Loch in der Mitte des Klebebandes bohren

Stellen Sie sicher, dass die Lochgroße so minimal ist, sodass ein Kabel durchgezogen werden kann

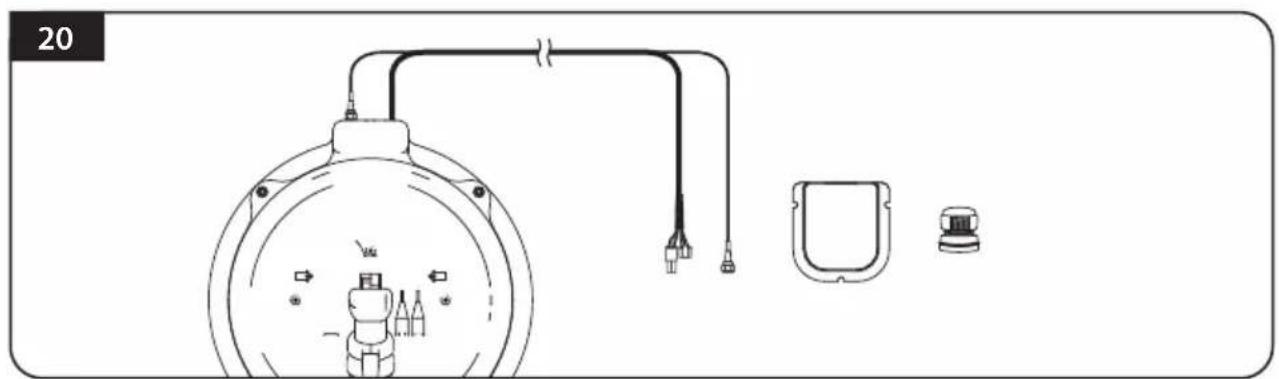

Für die Installation sind Steuerleitung und Signalkabel, Kabelhalter und Kabelverschraubung erforderlich

Das Kabel an den Kabelhalter aufstellen, wie oben abgebildet

Den Kabelhalter in die Klebebandmarkierungen einsetzen. Drei (3) 2 mm LÖcher bohren

Den Kabelhalter am Fahrzeugdach mit drei (3) M 4 x 20 Schrauben an den Bohrfochern befestigen

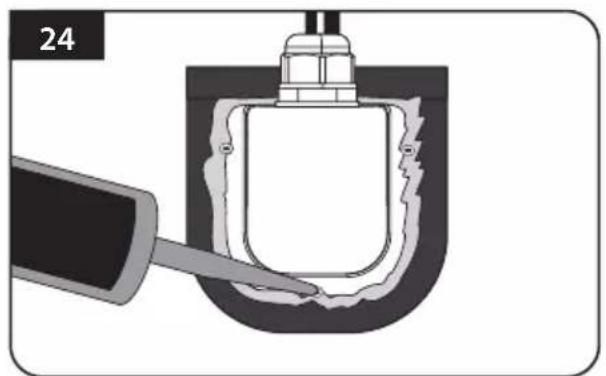

Das Silikon um Kabelhalter herum und auf die Oberseite der Schrauben für Wasserdichtigkeit aufbringen

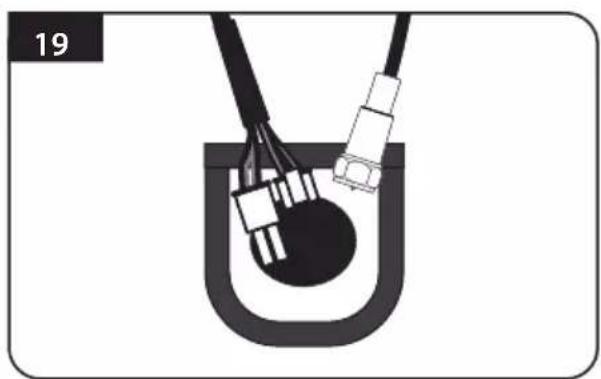

Die Kabel anschließen und das Klebeband entfernen, danach Silikon vor dem Trocknen entfernen

Ein LNB-Schützer an der Stelle befestigen, die 7 cm (24 cm in SNIPE DISH 85) vom Antennenfuß entfernt ist. Es ist zu überprüfen, ob der LNB-Schützer ordnungsgemäß gesetzt ist, wenn der LNB-Halter das Fahrzeugdach berührt

Um die Verflechtung der Kabel zu vermeiden, ist es darauf zu achten, daß das Antennen-LNB-Kabel nicht vom LNB-Schützer berührt wird.

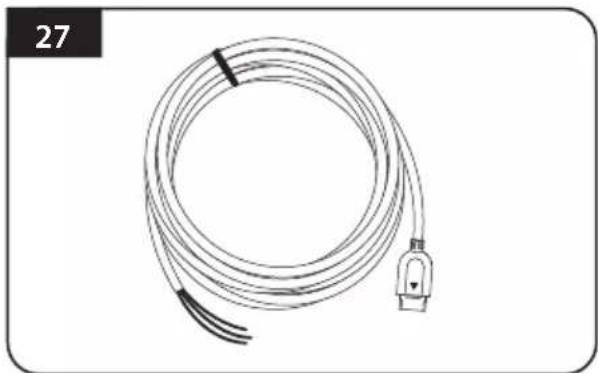

Das Netzanschlußkabel für Batterieanschluß gehmen

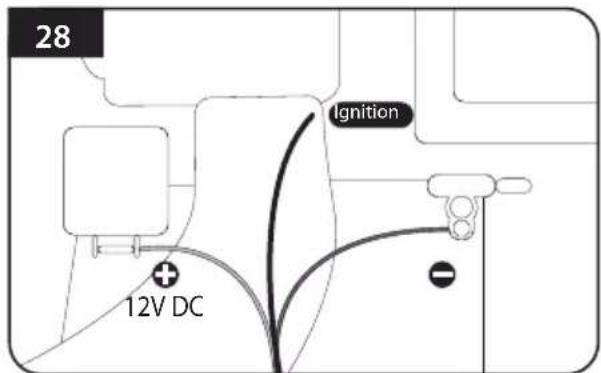

Die Netzkabel-Polaritäten auf die Batteriepolaritäten anpassen, rot zum rot / schwarz zum schwarz und das gelbe Zündkabel zum Zündanschluß des Fahrzeugs

Ein anderes Ende des Netzanschlußkabels ins Steuergerät einstecken

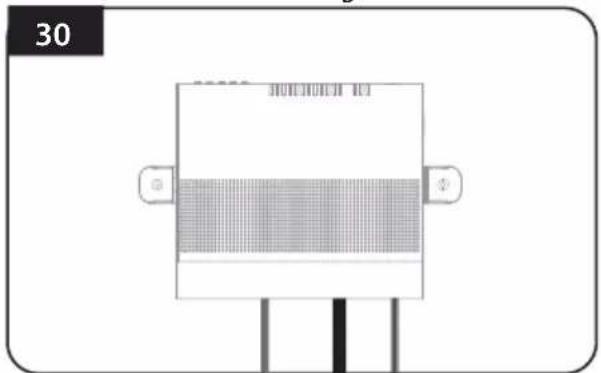

Das Schaltwerk mit vier (4) M4 x 20 Schrauben auf der gewünschten Stelle plazieren

Table des matieres

1. Informations generales

6-5. Energiebesparende modus

(Indien de Antenne nicht in de HOME positie staat, knippert de HOME-LED verwijl de antenne terug kommt in de HOME-positie)

7-3. Upgraden van software

C. Mechanische problemen
