BEDIENUNGSANLEITUNG Caravan Plus Selfsat

1. Allgemeine Informationen

1-1. Bestimmungsgemäße Verwendung 1-2. Lieferumfang

2. Verpackungsinhalt

2-1. Anschlussplan 2-2. Bedienungsanweisungen 2-3. Wie benutzt man die App

6. Wohnwagen / Wohnmobil Installationsanleitung

6-1. Platzbedarf für die Installation 6-2. Ausrüstung für die Installation 6-3. Installationsanleitung

5-1. Abmessungen 5-2. Technische Daten

1. Allgemeine Informationen

1-1. Bestimmungsgemäße Verwendung Diese Anleitung beschreibt die Funktionen und die Bedienung von CARAVAN PLUS, der automatischen Satellitensuchanlage. Bitte lesen Sie die Bedienungsanleitung vor Beginn der Installation sorgfältig durch. Nur wenn Sie die Anweisungen befolgen, kann ein korrekter und sicherer Betrieb der Anlage gewährleistet werden. SICHERHEITSHINWEIS Die Nichtbeachtung der Bedienungsanleitung kann zu Schäden am Gerät oder am Fahrzeug des Benutzers führen und der Verantwortliche kann für weitere Schäden am Gerät haftbar gemacht werden.

Die PI BOX darf keinen Wassertropfen /-spritzern oder anderen Flüssigkeiten ausgesetzt werden. Lassen Sie Kinder nicht mit Plastiktüten oder anderen Verpackungsmaterialien spielen. Es besteht Erstickungsgefahr. Das Außengerät sollte nur auf harten Oberflächen installiert werden. Bei Verwendung der Antenne bei Sturm oder starkem Wind besteht Beschädigungsgefahr. Der Fahrer des Fahrzeugs muss sich vor Fahrtantritt visuell vergewissern, dass die Antenne vollständig eingeklappt ist, indem er die Antenneneinheit inspiziert. Vermeiden Sie es, das Fahrzeug des Benutzers mit der montierten Satellitenanlage in einer Durchfahrtswaschanlage oder einer Waschstraße mit einem Hochdruckreiniger zu reinigen.

Das Gerät ist so programmiert, dass es sich automatisch in eine Richtung bewegt, in der es das voreingestellte Satelliten-TV-Signal empfangen kann. Achten Sie beim allgemeinen Betrieb darauf, dass sich die Anlage an einem Ort mit freier Sicht zum Himmel befindet. Wenn das Satellitensignal durch Hindernisse wie Berge, Gebäude oder Bäume unterbro- chen wird, kann kein Fernsehsignal empfangen werden. Die Installation muss von ausreichend qualifiziertem Personal durchgeführt werden. Der Hersteller übernimmt keine Haftung für direkte oder indirekte Folgeschäden des Systems, von Kraftfahrzeugen oder anderen Geräten aufgrund von ungeeigneter Batterieverwendung oder fehlerhafter Installation oder falschem Kabelanschluss. Als Benutzer dieses Geräts sind Sie selbst dafür verantwortlich, dass Sie die Einhaltung der einschlägigen Gesetze und Vorschriften der Automobilindustrie beachten und einge- halten werden. Die Stromversorgung erfolgt über ein Standard-Bordnetz mit einer Nennspannung Diese 12VDC. Für den portablen Einsatz muss ein optionales, vom Hersteller produziertes Netzgerät verwendet werden. Dieses Produkt ist für den festen Einbau in Fahrzeuge mit einer Höchstgeschwindigkeit von 130 km/h ausgelegt. Die Verwendung des Geräts für andere als die vorgesehenen Zwecke ist nicht zulässig. Die Verwendung von anderen Parabolspiegeln oder LNBs als den ursprünglich installier- ten ist nicht zulässig. Das Produkt erfordert keine regelmäßige Wartung, alle Wartungsarbeiten müssen in zugelassenen Servicezentren durchgeführt werden. Für weitere Informationen über die allgemeine Verwendung dieses Geräts wenden Sie sich bitte an Ihren Händler vor Ort.Deutsch - 3 1-2. Lieferumfang Haupteinheit Montageplatte PI Box Schraube M4x20 (10) M8 Sicherungsmutter (4)

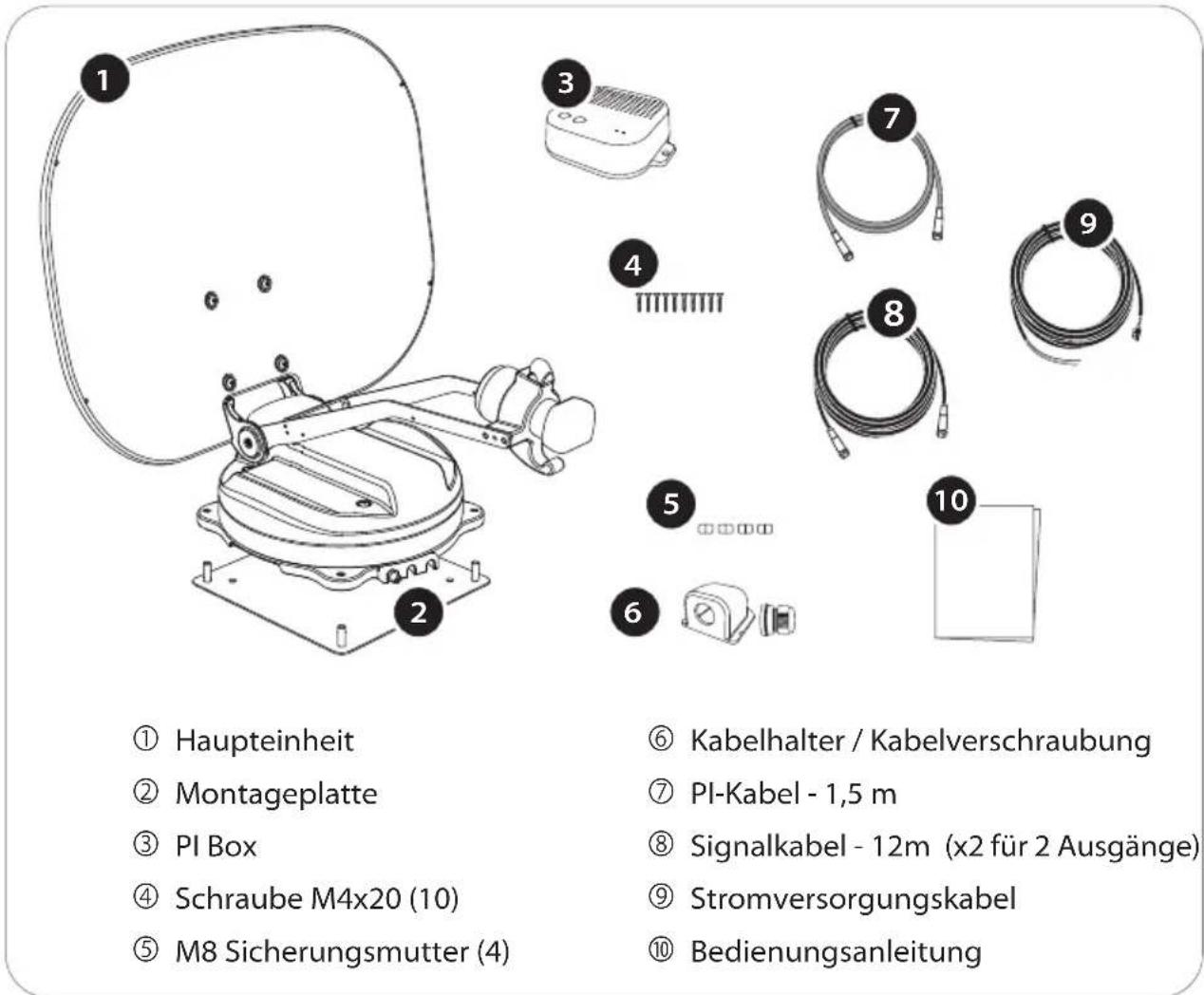

Kabelhalter / Kabelverschraubung PI-Kabel - 1,5 m Signalkabel - 12m (x2 für 2 Ausgänge) Stromversorgungskabel Bedienungsanleitung

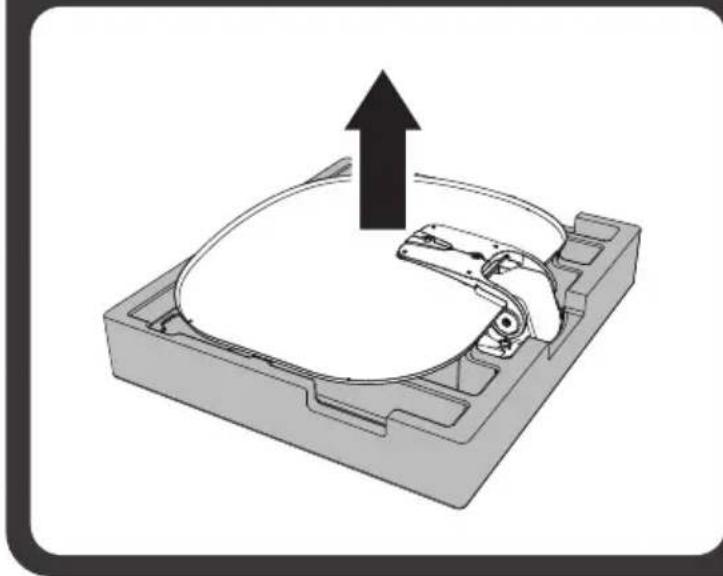

WARNUNG Öffnen Sie den Karton und entfernen Sie das Verpackungsma- terial. Wenn Sie das Hauptgerät aus der Verpackung nehmen, halten Sie es am Körper, nicht am Reflektor, und heben Sie es gerade nach oben. Prüfen Sie vor der Inbetriebnahme die korrekte Betriebsspannung des Netzteils. Bitte verwenden Sie das im Lieferumfang enthaltene Gerät oder verwenden Sie das vom Hersteller autorisierte Netzteil.

2. Verpackungsinhalt

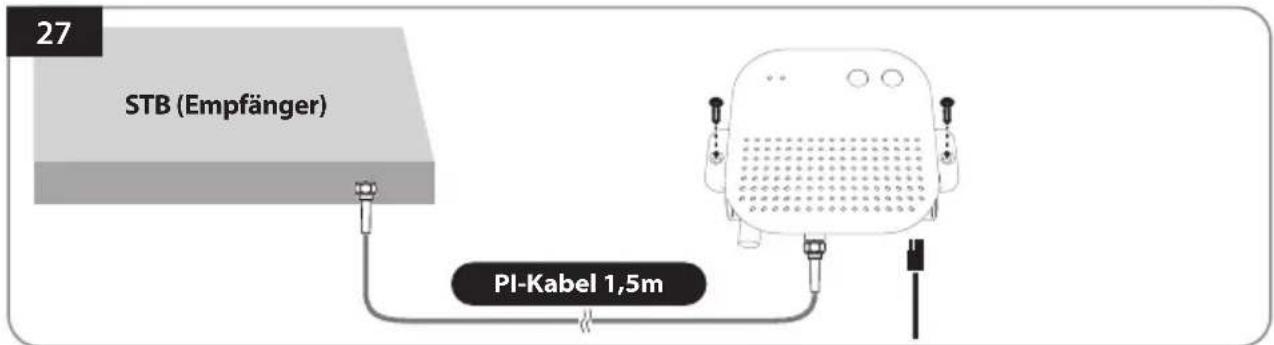

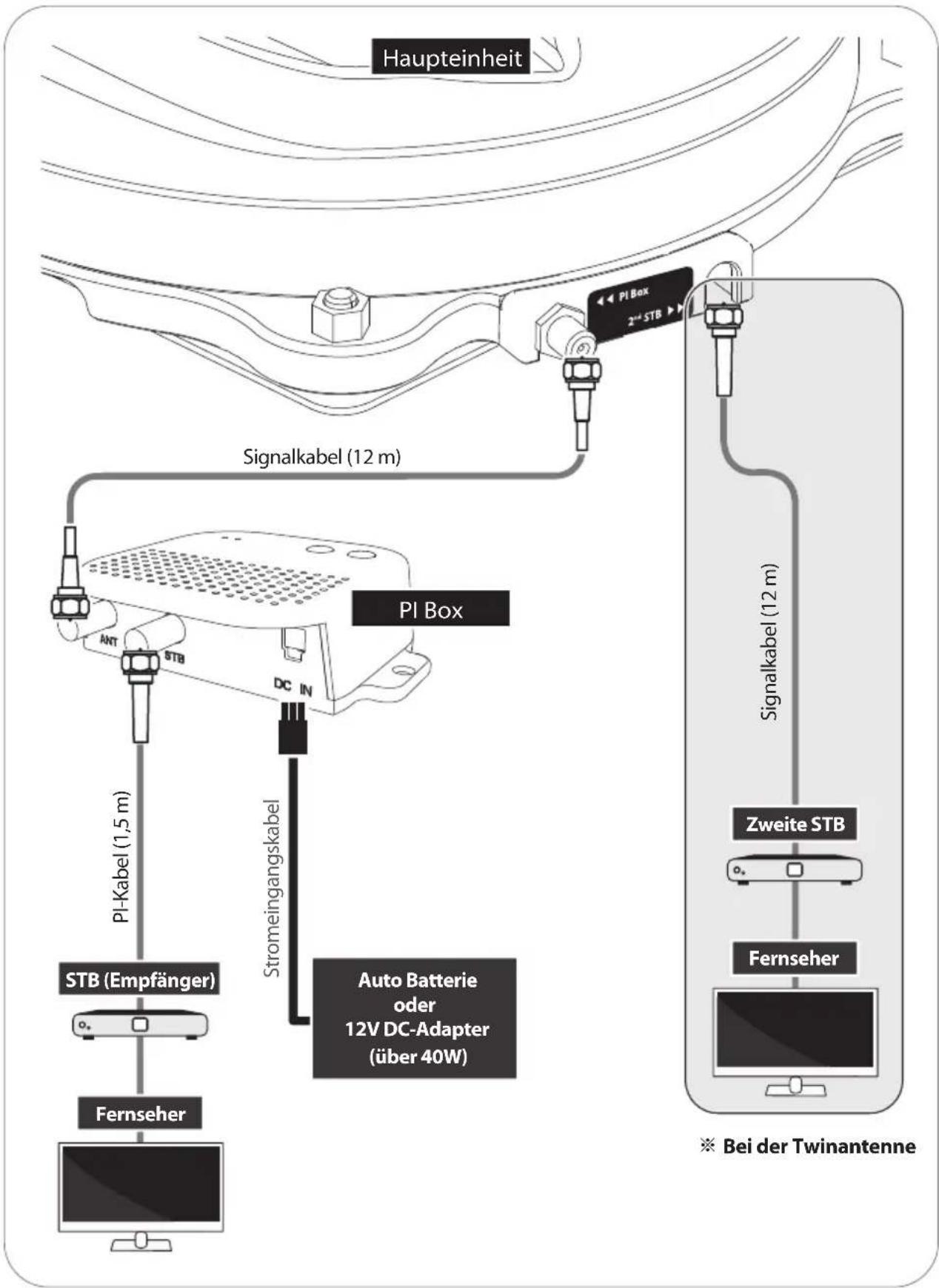

2-1. Anschlussplan Haupteinheit PI Box Signalkabel (12 m) PI-Kabel (1,5 m) STB (Empfänger) Fernseher Stromeingangskabel Auto Batterie oder 12V DC-Adapter (über 40W) ※ Bei der Twinantenne Signalkabel (12 m) Zweite STB FernseherDeutsch - 5 WARNUNG Wenn die PI BOX ausgeschaltet und das Fahrzeug bewegt wird, während sich die Antenne nicht in der HOME-position befindet, kann das Produkt beschädigt werden. Bevor Sie das Fahrzeug bewegen, überprüfen Sie zuerst den Zustand der Antenne und schalten Sie sie aus, nachdem sie vollständig in die HOME-position eingeklappt ist. 2-2. Bedienungsanweisungen HOME LED POWER LED HOME-Taste POWER-Taste Befestigungsloch Power zu empfänger Zur Haupteinheit Der vorprogrammierte Satellit ist ASTRA1, der über die APP auf den gewünschten Satelliten geändert werden kann.

Wenn sich die Antenne in der HOME-posi- tion(Ausgangsposition) befindet, beginnt sie mit der Suche nach Satelliten. Wenn die Antenne auf den Satelliten zeigt, bewegt sie sich nicht. Befindet sich die Antenne in einer anderen Position als bei a und b oben, bewegt sie sich zunächst in die HOME-position und beginnt dann mit der Suche nach Satelliten.

Wenn die Antenne 10 Minuten lang keinen Satelliten findet, kehrt die Antenne in ihre HOME-position zurück. Möchten Sie erneut nach Satelliten suchen, starten Sie die PI BOX neu.

1. Suche die Satelliten

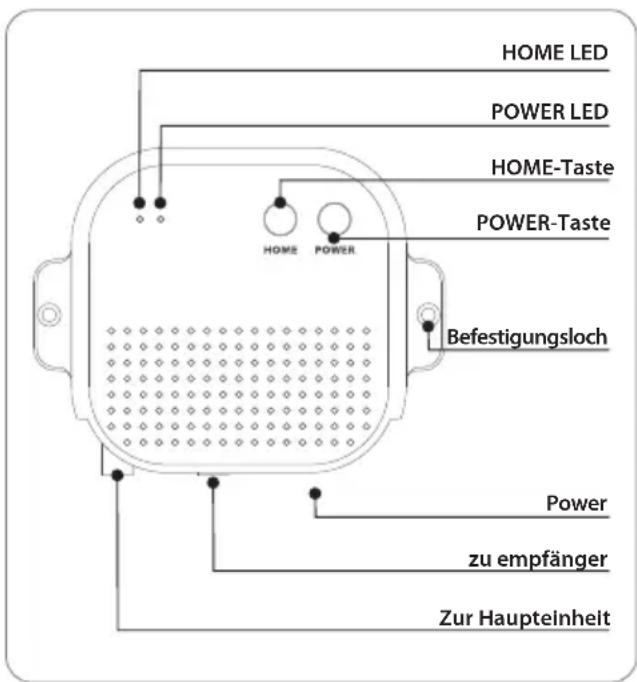

Drücken Sie die POWER-Taste Halten Sie die POWER-Taste der PI BOX länger als 2 Sekunden gedrückt, der Strom wird unabhängig vom Zustand der Antenne ausgeschaltet. Drücken Sie die HOME-Taste Wenn der HOME-Taste der PI BOX gedrückt wird, bewegt sich die Antenne in die HOME-Position und der Strom wird nach ca. 60 Sekunden automatisch ausgeschaltet (die POWER-LED und die HOME-LED blinken 60 Sekunden lang abwechselnd) Zündung eingeschaltet Bei Zündung im Fahrzeug fährt die Antenne automatisch in die HOME-posution und schaltet sich nach 60 Sekunden ab. (Wenn die PI BOX zu diesem Zeitpunkt ausgeschaltet ist, wird der Vorgang nach dem automatischen Einschalten ausgeführt.) Nach dem Einschalten durch Drücken der Power-Taste der PI BOX beginnt die Antenne nach ca. 10 Sekunden mit der Suche nach vorprogrammierten oder zuletzt empfangenen Satelliten.

c.Deutsch - 6 2-3. Wie benutzt man die App Bevor Sie diese App verwenden, müssen Sie die BT- und GPS-Funktion auf Ihrem Smart-Gerät aktivieren.

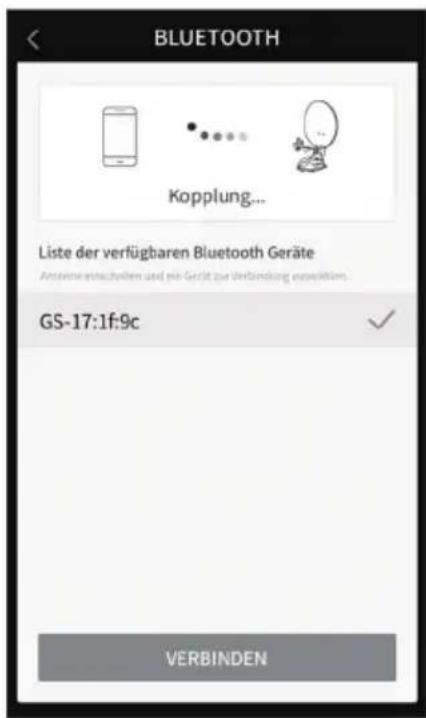

Überprüfen Sie die MAC-Adresse an Ihrer Antennenein- heit (auf der Antenne oder PI-BOX / Bedienungsanlei- tung) Wenn Sie die heruntergeladene Anwendung ausführen, wird automatisch eine anschließbare Antenneneinheit erkannt Wählen Sie die MAC-Adresse Ihrer Antenne aus (Die MAC-Adresse von CARAVAN PLUS ist GS-xx:xx:xx ) Klicken Sie auf die Schaltfläche „Verbinden“, um die BT-Verbindung zwischen Ihrer Antenneneinheit und Ihrem Smart-Gerät herzustellen Schritt 1. Schritt 2. Schritt 3. Schritt 4. Laden Sie die App aus dem App Store herunter (Android/iOS) Suchen Sie im App Store nach "SELFSAT" und laden Sie die App "SAT CONNECT" herunter

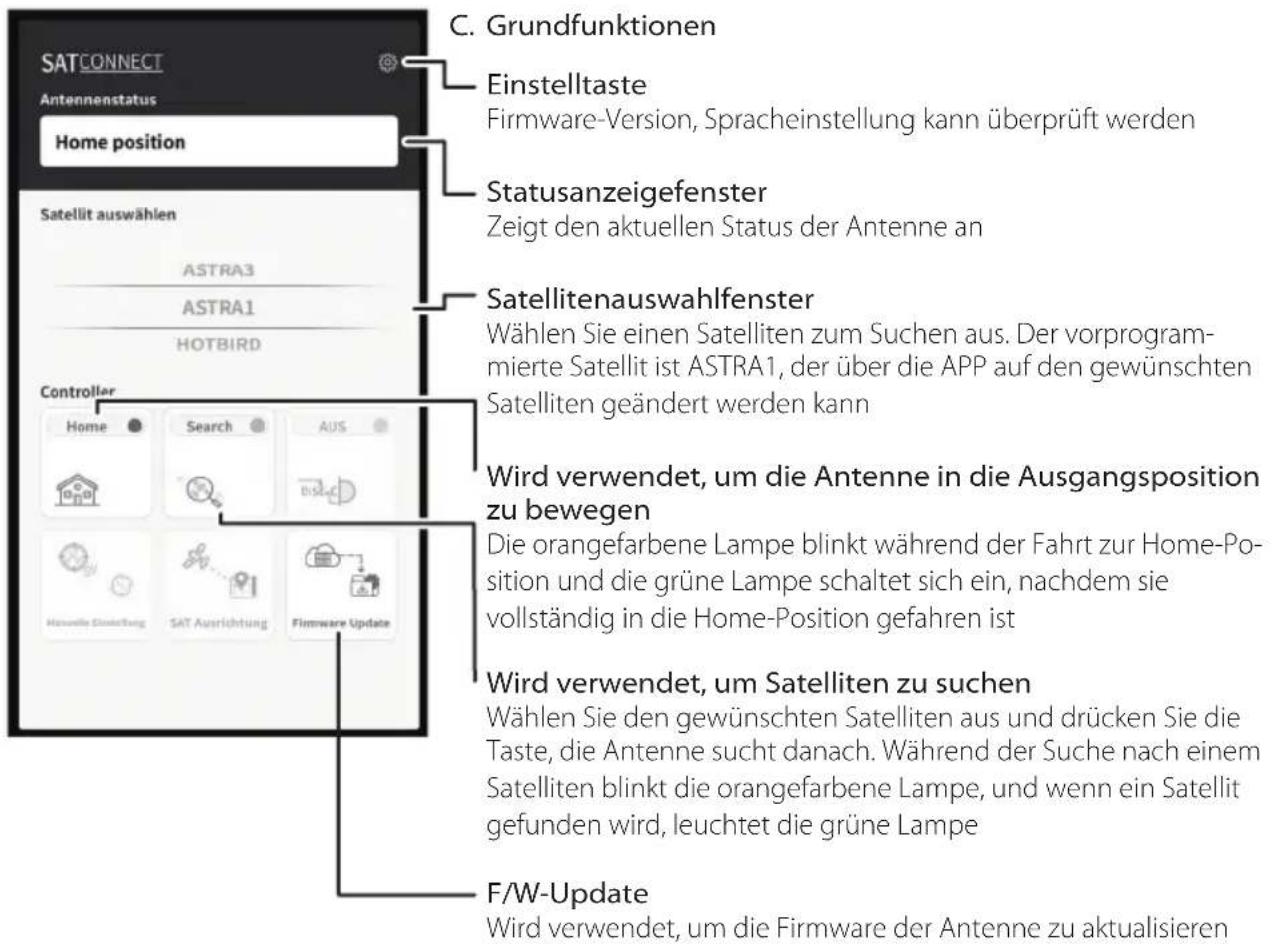

Antenne mit App koppeln B.Deutsch - 7 Einstelltaste Firmware-Version, Spracheinstellung kann überprüft werden Statusanzeigefenster Zeigt den aktuellen Status der Antenne an Satellitenauswahlfenster Wählen Sie einen Satelliten zum Suchen aus. Der vorprogram- mierte Satellit ist ASTRA1, der über die APP auf den gewünschten Satelliten geändert werden kann Wird verwendet, um die Antenne in die Ausgangsposition zu bewegen Die orangefarbene Lampe blinkt während der Fahrt zur Home-Po- sition und die grüne Lampe schaltet sich ein, nachdem sie vollständig in die Home-Position gefahren ist Wird verwendet, um Satelliten zu suchen Wählen Sie den gewünschten Satelliten aus und drücken Sie die Taste, die Antenne sucht danach. Während der Suche nach einem Satelliten blinkt die orangefarbene Lampe, und wenn ein Satellit gefunden wird, leuchtet die grüne Lampe F/W-Update Wird verwendet, um die Firmware der Antenne zu aktualisieren Grundfunktionen C.Deutsch - 8

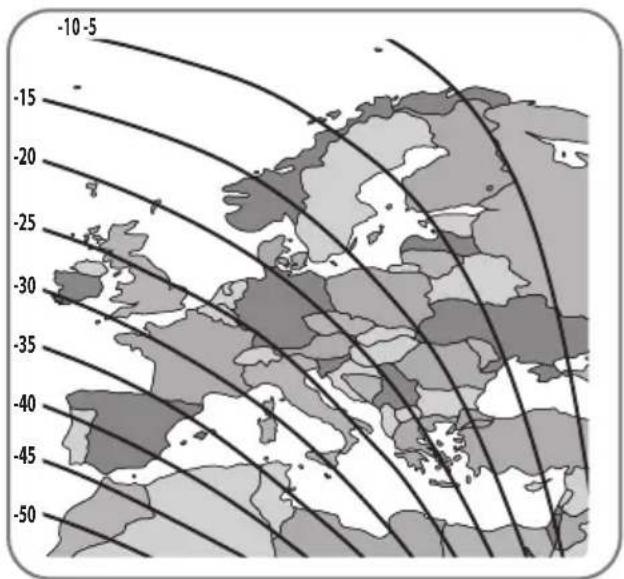

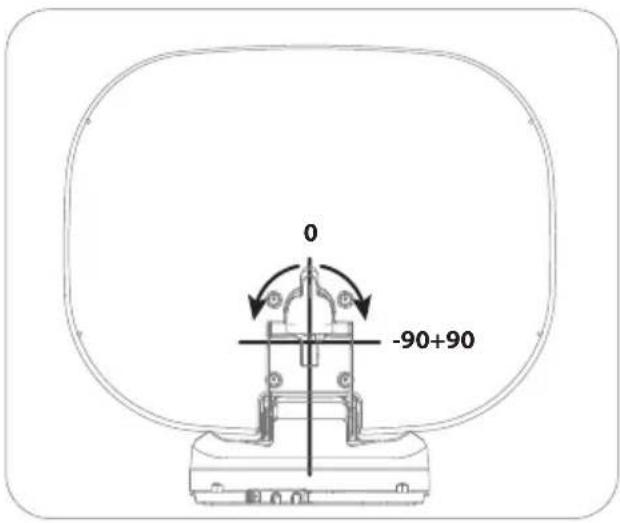

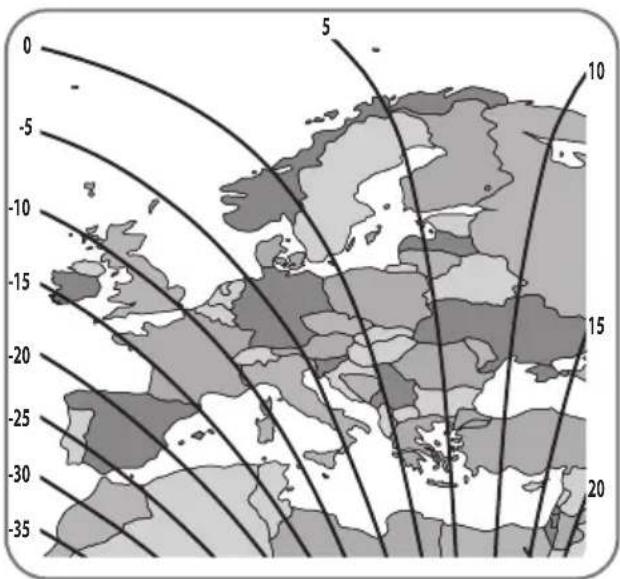

Bei allen LNBs muss der Drehwinkel (Skew) innerhalb bestimmter Grenzen eingestellt werden, um die beste Signalqualität zu erhalten. Der tatsächliche "Skew winkel" hängt vom Satelliten und Ihrem Standort ab. Beziehen Sie sich auf die Satelliten, die Sie empfangen möchten, und Ihren Standort im Bild unten und passen Sie den Skew entsprechend an. Die Genauigkeit ist nicht kritisch, daher sind kleine Toleranzen akzeptabel. Drehen Sie das LNB nach und nach, um die Position zu finden, die die Signalqualität der Satelliten auf Ihrem Fernsehbildschirm maximiert, und befestigen Sie dann das LNB. Turksat @ 42.0°E Astra2 @ 28.2°E

-15Deutsch - 10 Es gibt eine Reihe von häufigen Problemen, die die Signalempfangsqualität oder den Betrieb des Geräts beeinträchtigen können. Wenn ein Problem mit dem Caravan Plus auftritt, lesen Sie zuerst diese Anleitung zur Fehlerbehebung.

Verbindung zwischen Strom und PI-Box. Verbindung zwischen PI-Box und Antenne. Überprüfen Sie, ob das Stromeingangskabel beschädigt ist. Überprüfen Sie, ob das Stromversorgungskabel und die Batteriepolaritäten (+/-) richtig angeschlossen sind. Prüfen Sie, ob die PI Box eingeschaltet ist (Prüfen Sie, ob die Power-LED der PI BOX leuchtet) ii. iii. iv.

A. Keine Funktion beim Einschalten der Antenne Überprüfen Sie noch einmal, ob alle Kabelverbindungen richtig hergestellt wurden. C. Mechanische Probleme

Versuchen Sie erneut, die PI BOX aus-/einzuschalten. Wenn sich die Antenne nicht in die gewünschte Position bewegt. ii. Versuchen Sie erneut, die PI BOX aus-/einzuschalten. Wenn das Problem weiterhin besteht, wenden Sie sich bitte an einen lokalen Händler/Shop, um Hilfe zu erhalten. Wenn die Antenne Geräusche macht, ohne sich zu bewegen.

D. Andere Probleme Wenn das System falsch verkabelt wurde, funktioniert es nicht richtig. Wenden Sie sich an einen lokalen Händler/Shop, um Hilfe bei Kabelschäden zu erhalten.

ii. B. Fehler beim Suchen des Satelliten Satellitensignale können durch Gebäude oder Bäume blockiert oder beeinträchtigt werden. Stellen Sie sicher, dass sich in südlicher Richtung keine Hindernisse befinden. Schalten Sie die PI BOX aus und dann wieder ein.Deutsch - 11

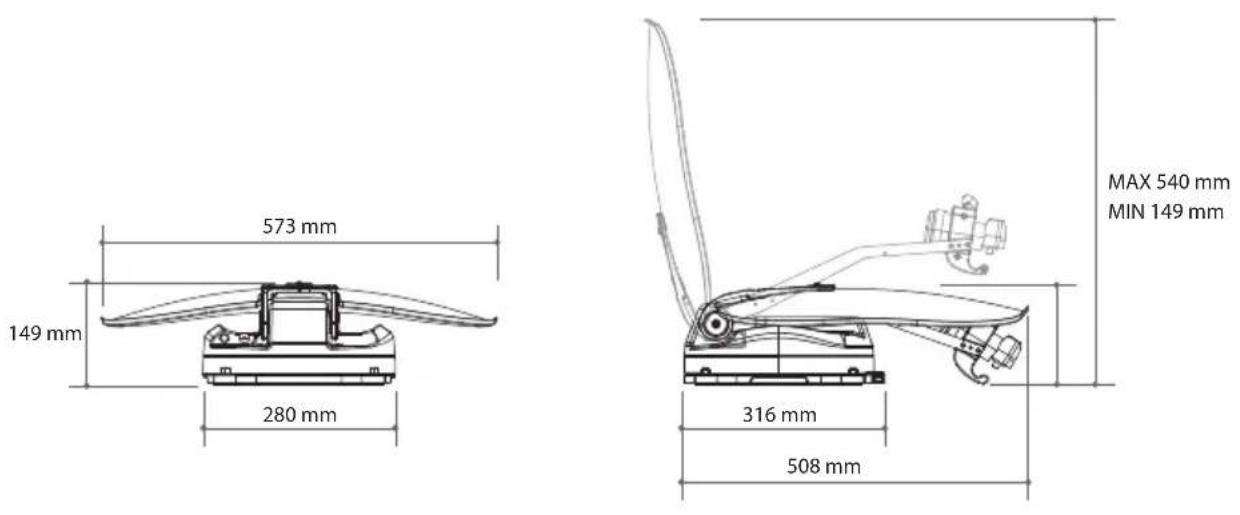

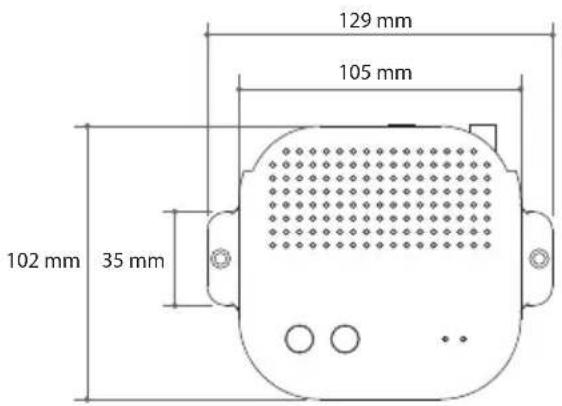

5-1. Abmessungen Haupteinheit PI box 280 mm 573 mm 316 mm 508 mm MAX 540 mm MIN 149 mm 149 mm 105 mm 129 mm 102 mm 35 mm 34 mm 28 mm 102 mm 85mmDeutsch - 12 Modell Eingangsfrequenz Polarisation Antennengewinn Reflektorgröße (W x D) Abmessungen (W x D x H) Gewicht LNB Spannungsversorgung Stromverbrauch Ausgang Ausgangsfrequenz L.O. frequenz CARAVAN PLUS

573 mm x 450 mm (mit Kanten) 573 x 508 x 149 mm

3.6 W (Bereitschaft)

5-2. HaupteinheitDeutsch - 13

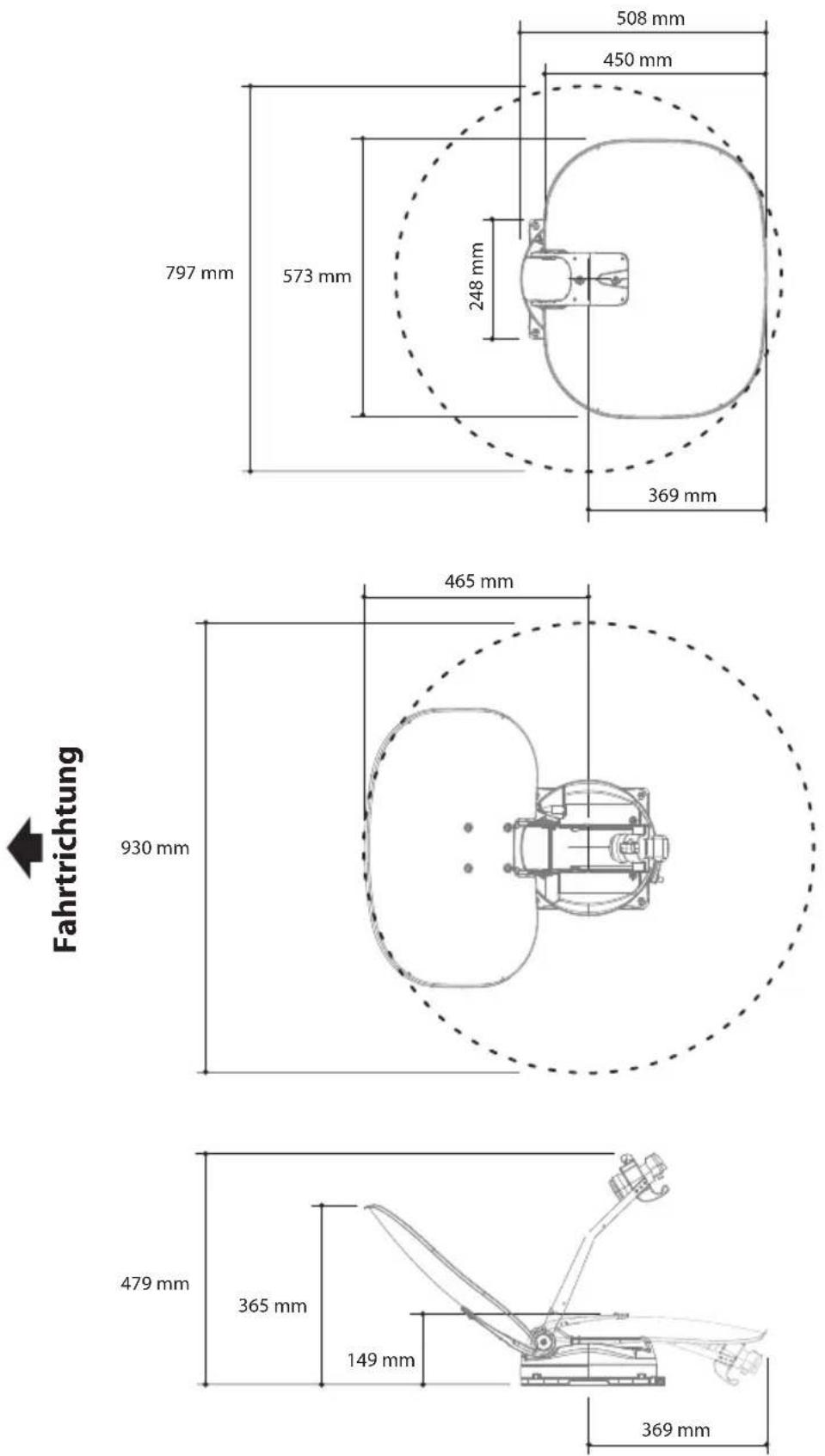

Wohnwagen / Wohnmobil Installationsanleitung 365 mm149 mm369 mm479 mm930 mm797 mm Achten Sie darauf, dass für den klappbaren CARAVAN PLUS ebenso wie für den Aktionsradius (Reichweite) ausreichend Platz vorhanden ist. 6-1 . Platzbedarf für die Installation Fahrtrichtung 465 mm248 mm450 mm369 mm573 mm508 mmDeutsch - 14

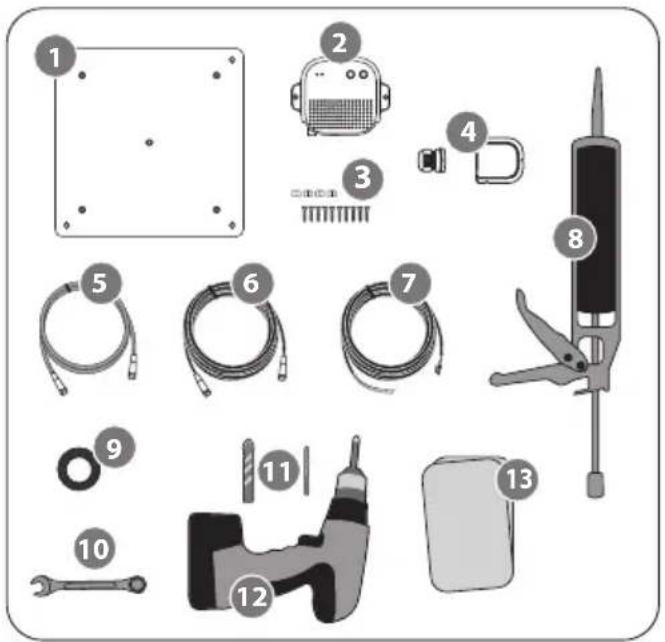

Montageplatte PI BOX Schraube M4× 20 (10), Mutter M8 (4) Kabelverschraubung / Kabelhalter PI-Kabel Signalkabel (x2 für Doppelausgang) Stromeingangskabel Silikon Abdeckband Schraubenschlüssel 2mm Bohrer, 16mm Bohrer Bohrmaschine Reiniger 6-2. Ausrüstung für die Installation

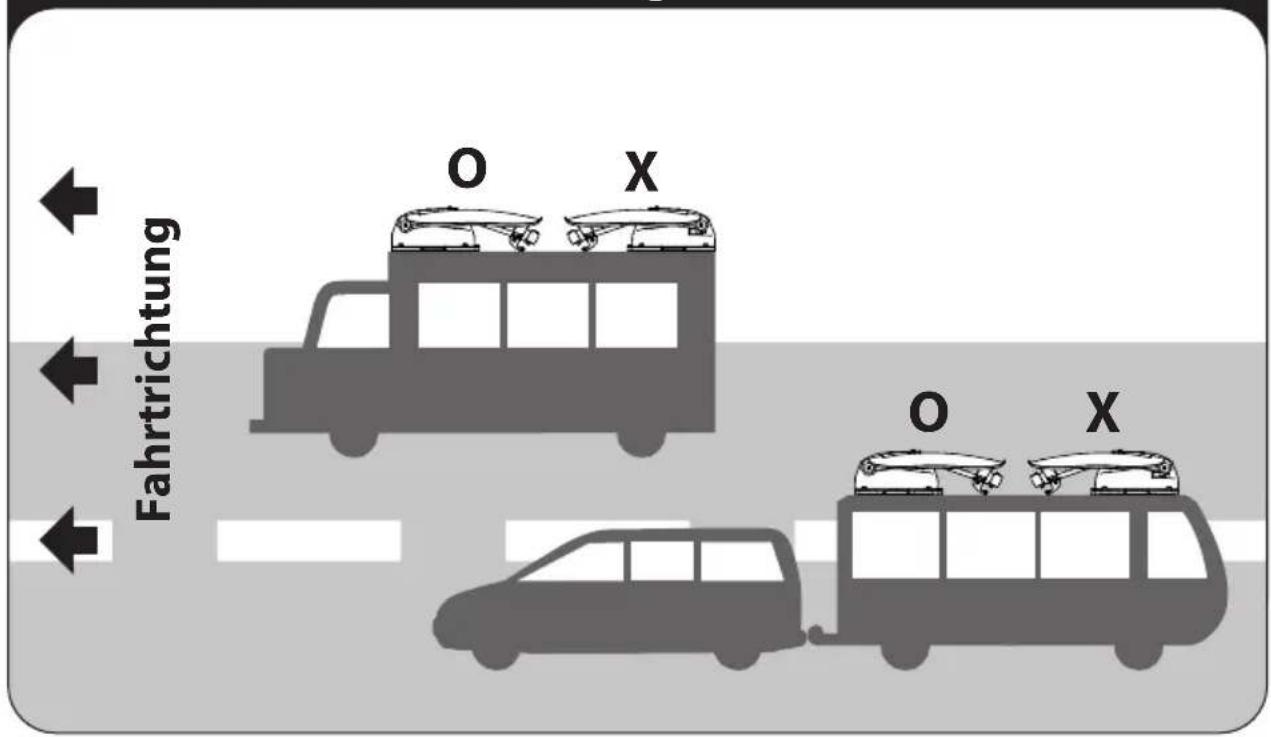

Fahrtrichtung Installation der Richtung

XDeutsch - 15 6-3. Installationsanleitung

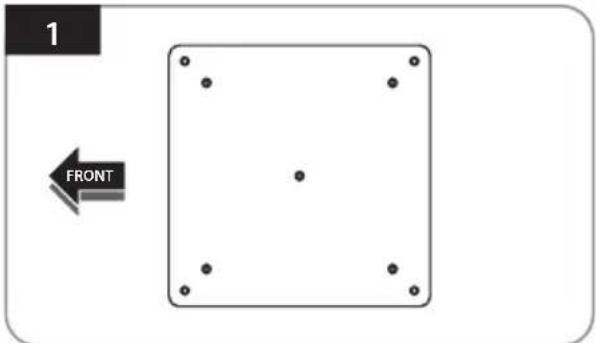

FRONT Suchen Sie einen geeigneten Ort, um die Montageplatte auf dem Fahrzeugdach zu platzieren

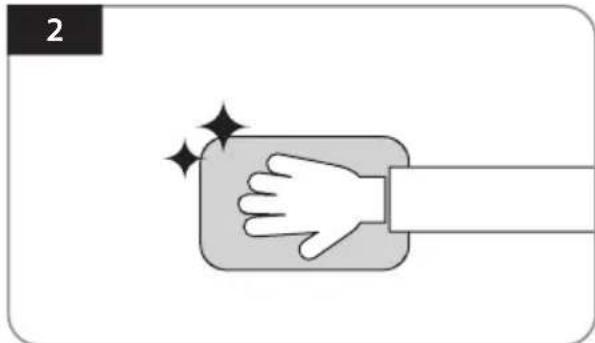

Reinigen Sie die Oberfläche, auf der die Montageplatte platziert wird, mit einem Reiniger

Bringen Sie das Abdeckband außerhalb der Montageplatte mit einem Abstand von 5 mm von den Plattenkanten an

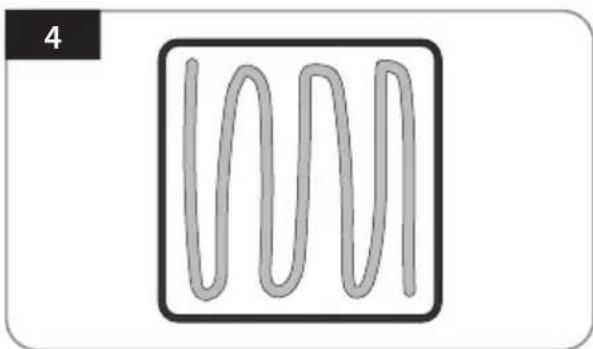

Legen Sie die Montageplatte beiseite, um Silikon innerhalb der angebrachten Klebebandlinie aufzutragen, aber lassen Sie 2 cm Abstand von der Linie nach innen

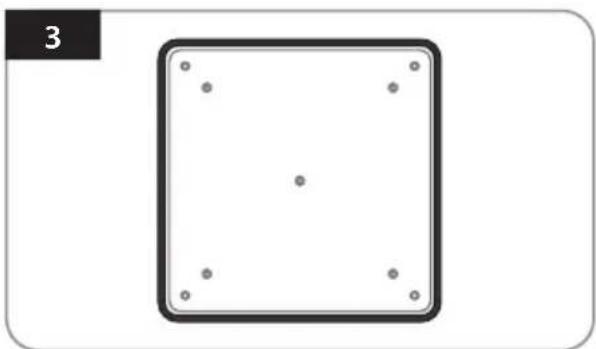

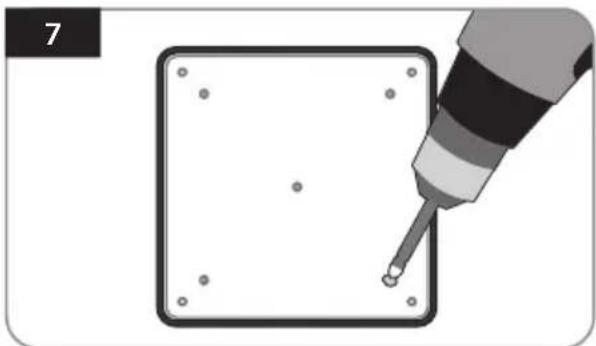

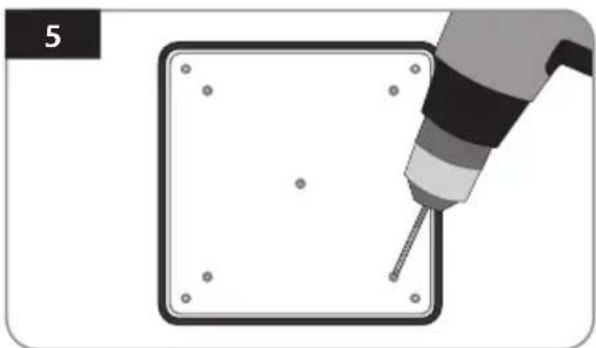

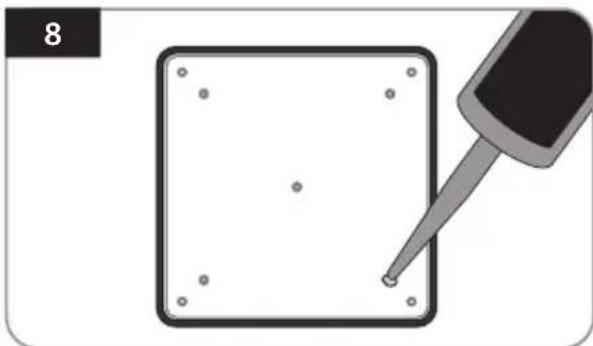

Legen Sie die Montageplatte auf das Silikon und bohren Sie 5 Löcher (2 mm) mit einer Bohrmaschine

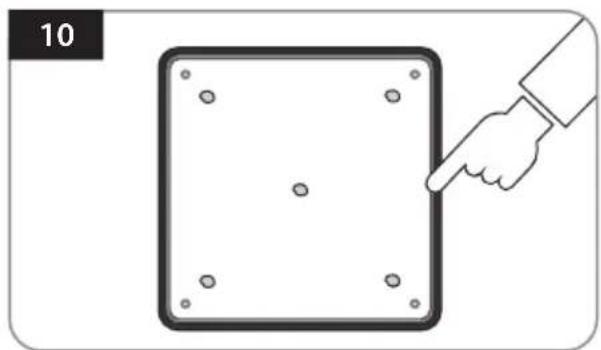

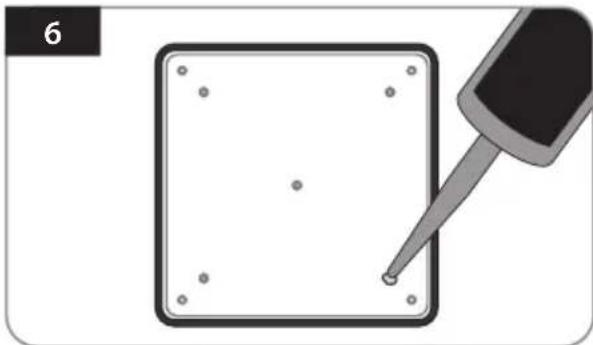

Silikon auf die Löcher auftragen

Tragen Sie Silikon erneut auf, um die Schraubenbolzen abzudecken

Mit fünf (5) M4 x 20 Schrauben an den Löchern befestigenDeutsch - 16

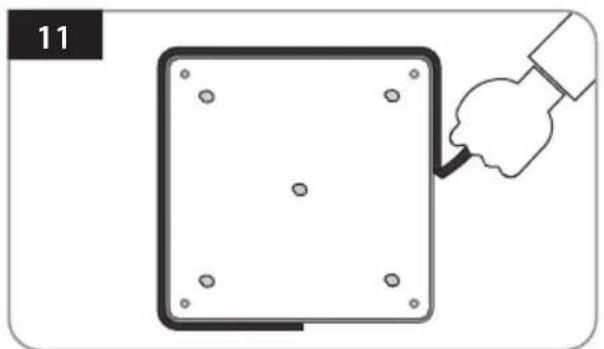

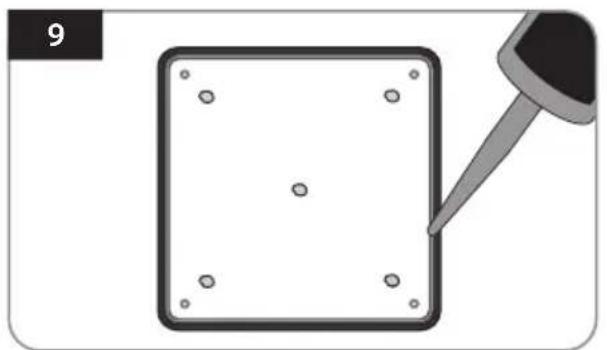

Silikon um die Kante der Montageplatte auftragen

Entfernen Sie überschüssiges Silikon

Abdeckband entfernen und trocknen lassen

Bereiten Sie vor, die Antenne auf die vier aufrechten Schrauben zu setzen

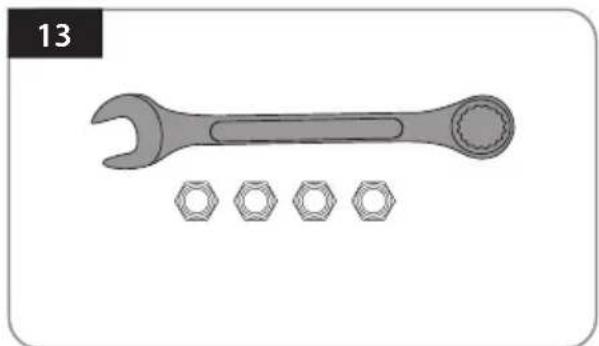

Benötigte Teile, Schraubenschlüssel, vier (4) Muttern

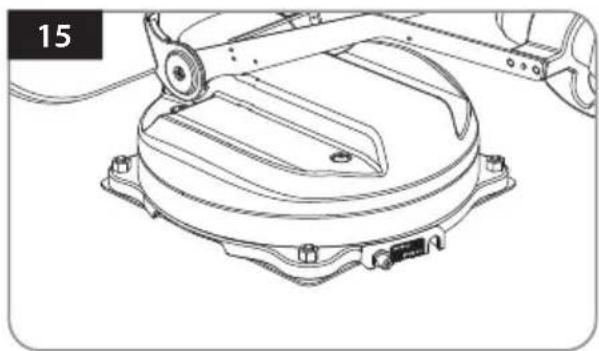

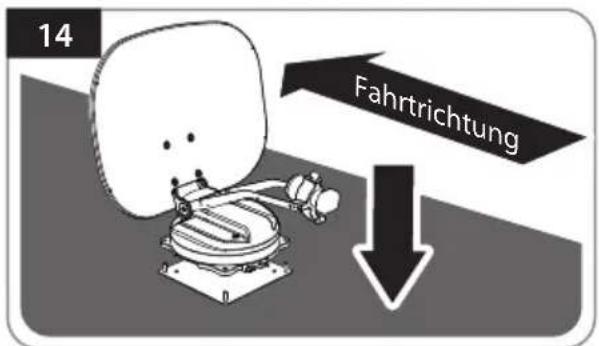

Nachdem Sie die Fahrtrichtung überprüft haben, legen Sie die Antenne auf die Montageplatte Fahrtrichtung

Bringen Sie die Muttern an jeder der 4 Schrauben an der Montageplatte an

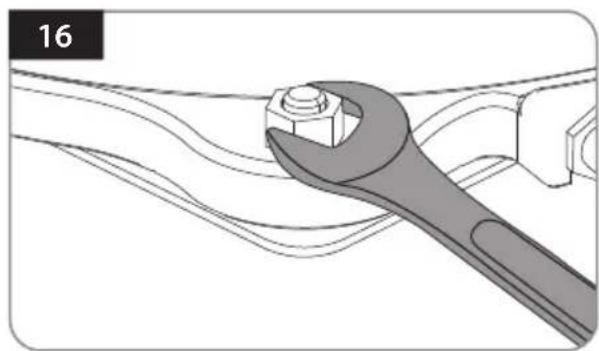

Ziehen Sie die vier Muttern mit einem Schraubenschlüssel fest, um die Antenne zu sichernDeutsch - 17

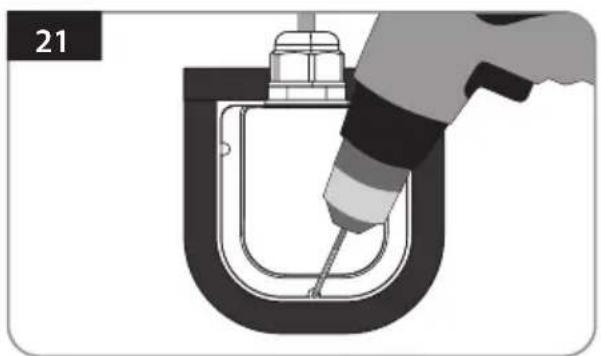

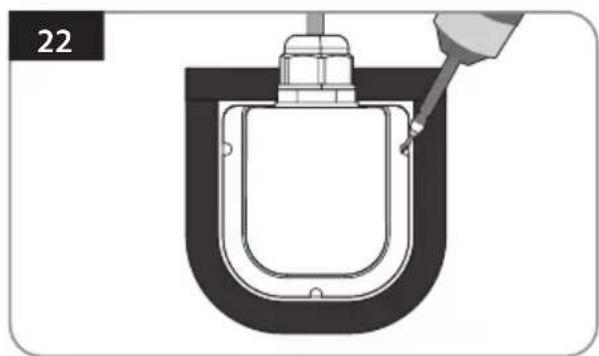

Platzieren Sie den montierten Kabelhalter innerhalb der Klebebandmarkierung und bohren Sie drei (3) von 2 mm Löchern Kabelhalter mit drei (3) M4 x 20 Schrauben an den Bohrlöchern befestigen

Schließen Sie das Signalkabel an den Antennenanschluss an, platzieren Sie die Unterseite des Kabelhalters in einer Position, die den Betrieb der Antenne nicht beeinträchtigt, und bringen Sie Abdeckband 5 mm von der Außenseite der Unterseite des Kabelhalters entfernt an

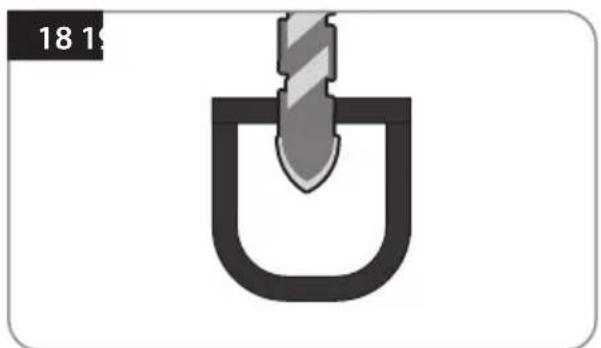

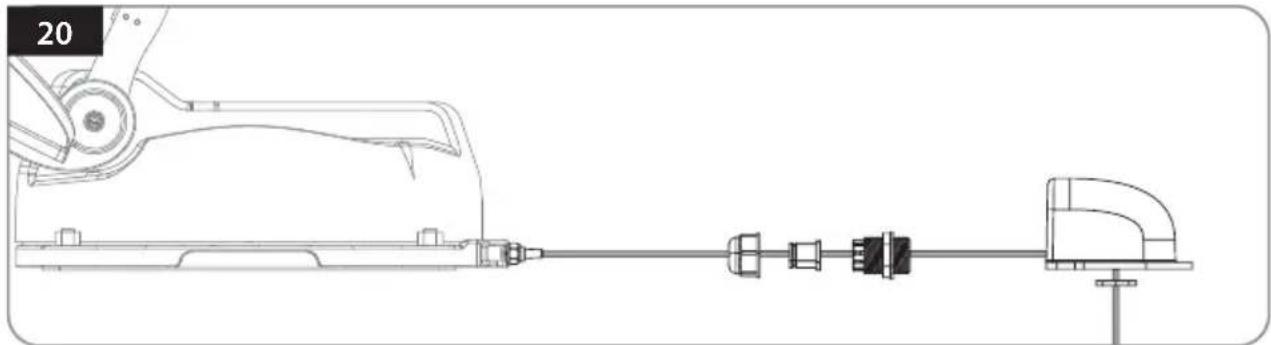

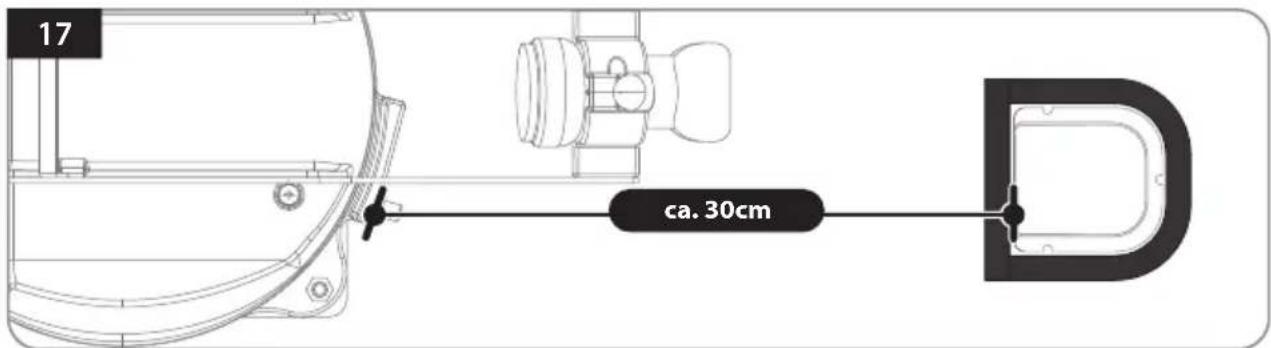

Bohren Sie ein Loch, durch das die Mindest- größe für das Kabel in der Mitte der Bandmark- ierung passen kann (16 mm oder weniger). Führen Sie die Signalkabel durch die Löcher (bei Einheiten mit zwei Ausgängen führen Sie zwei Kabel nacheinander durch). ca. 30cm Setzen Sie das Signalkabel, den Kabelhalter und die Kabelverschraubung wie in der Abbildung oben gezeigt ein und montieren Sie sie in der Kabelverschraubung. approx. 30cmDeutsch - 18

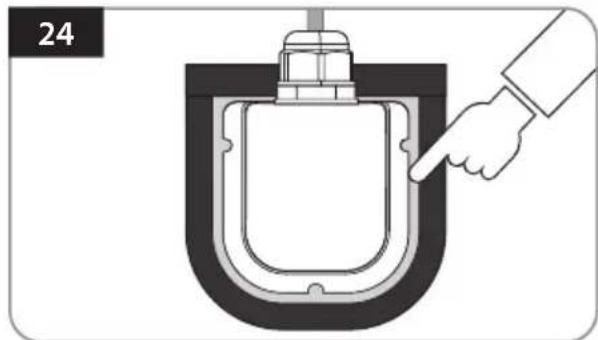

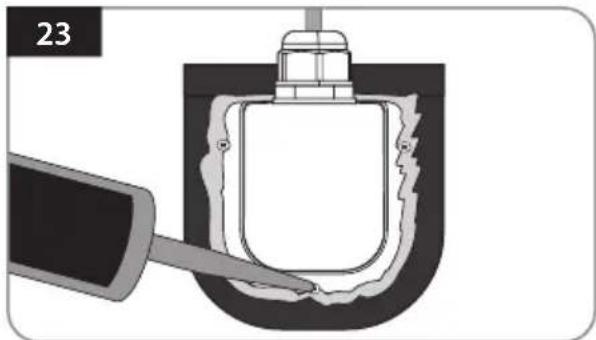

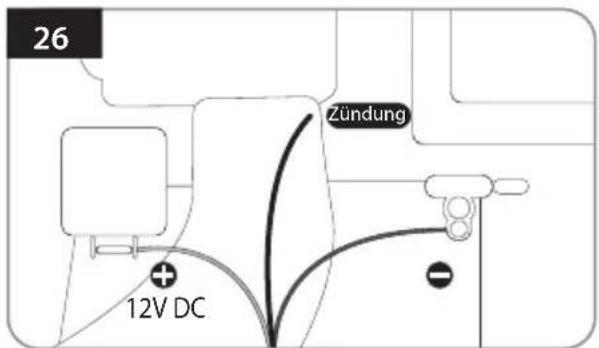

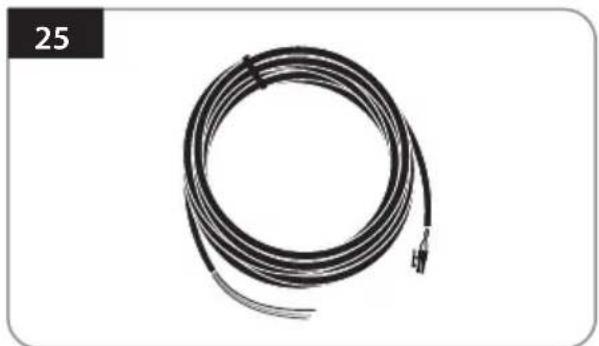

Tragen Sie Silikon um den Kabelhalter und auf die Oberseite der Schrauben auf, um wasserdicht zu sein Schließen Sie die Kabel an die Anschlüsse der Antenne an, entfernen Sie das Abdeckband und reinigen Sie das Silikon vor dem Trocknen Passen Sie die Polaritäten der Stromeingang- skabel an die Polaritäten der Batterie an, rotes an rotes / schwarzes an schwarzes und weißes Kabel an den Zündanschluss des Fahrzeugs Befestigen Sie die PI BOX mit zwei (2) M4x20-Schrauben an einer geeigneten Stelle und verbinden Sie das Stromkabel und das PI-Kabel 12V DC Zündung STB (Empfänger) PI-Kabel 1,5m Bereiten Sie das Stromeingangskabel vor, um den Akku und die PI BOX zu verbinden 2625Table des matières
