| Producttype | Satellietontvanger met gemotoriseerde antenne |
| Merk | Selfsat |
| Model | Snipe Dish 85 |
| Afmetingen (opgevouwen) | 110,6 x 86,0 x 18,4 cm |
| Gewicht | 13,8 kg |
| Voeding | 12 V DC, 50 W (bij zoeken) |
| Satellietingangsfrequentie | 10,7 tot 12,75 GHz |
| LNB-uitgangsfrequentie | 950 tot 2150 MHz |
| Polarisatie | Verticaal en horizontaal |
| Schotelgrootte | 85 cm |
| Hoekbereik (EL/AZ) | 0° tot 145° / 390° |
| Kanteling | Handmatig of automatisch (optie) |
| Zoektijd per satelliet | 180 seconden (gemiddeld) |
| Aantal vooringestelde satellieten | 16 (waarvan 12 bruikbaar) |
| Ondersteunde DiSEqC | DiSEqC 1.1 |
| Aantal uitgangen | 1 of 2 (optie Twin LNB) |
| Bedrijfstemperatuur | -20 °C tot +60 °C |
| Beschermingsgraad | Niet gespecificeerd in de handleiding, buitengebruik |
| Belangrijkste functies | Automatische uitlijning, STB-vermogensdetectie, energiebesparingsmodus, firmware-update via USB |
| Onderhoud en reiniging | Geen regelmatig onderhoud; behuizingen niet openen; hogedrukreiniging vermijden |
| Veiligheid | Automatisch in ruststand bij contact; visuele controle voor vertrek |
| Onderdelen en repareerbaarheid | Alleen voor gekwalificeerde specialist; fabrieksreset mogelijk |
| Algemene informatie | Installatie op stevig dak van voertuig (max 130 km/u); geen wijzigingen toegestaan |
Veelgestelde vragen - Snipe Dish 85 Selfsat
Gebruikersvragen over Snipe Dish 85 Selfsat
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Ontvanger in PDF-formaat gratis! Vind uw handleiding Snipe Dish 85 - Selfsat en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. Snipe Dish 85 van het merk Selfsat.
GEBRUIKSAANWIJZING Snipe Dish 85 Selfsat
1. Algemene informatie
1-1. Inleiding 2
1-2. Correct gebruik 2
1-3. Veiligheidsvoorschriften 3
2. Verpakkingsinhoud
2-1. Onderdelen 4
2-2. Naam van onderdelen 5
3. Monteren 6
4. Aansluiten 12
5. Skew verstelling 13
6. Functionele beschrijving
6-1. klaar voor gebruik 15
6-2. Zoeken naar satellieten via de SAT knoppen 16
6-3. Instelling van DiSEqC 1.1 16
6-4. STB stroom detectie Aan/Uit 17
6-5. Energiebesparende modus 17
7. Extra functies
7-1. Foutmelding 18
7-2. Terugzetten van fabrieksinstellingen 18
7-3. Upgraden van software 18
7-4. Handmatige satelliet update functie 19
8. Probleem oplossing 20
9. Specifications
9-1. Afmetingen 21
9-2. Specificaties 21

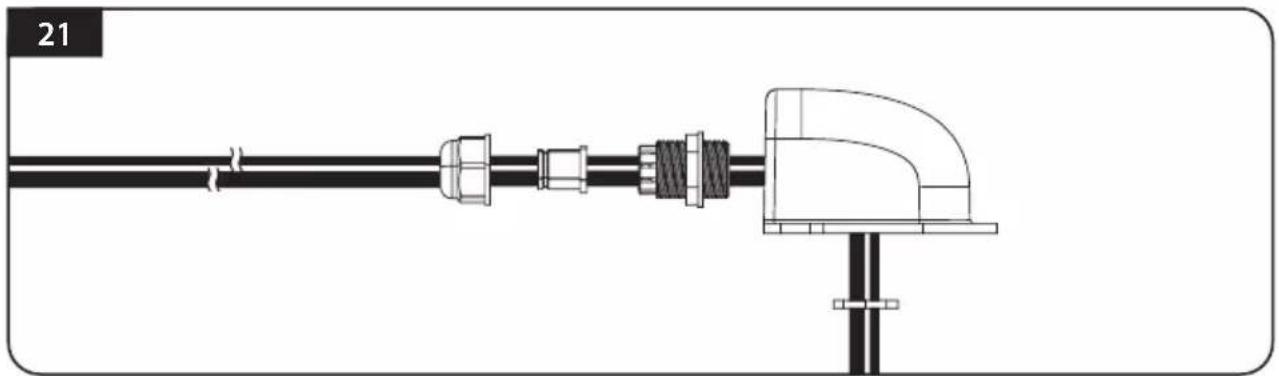

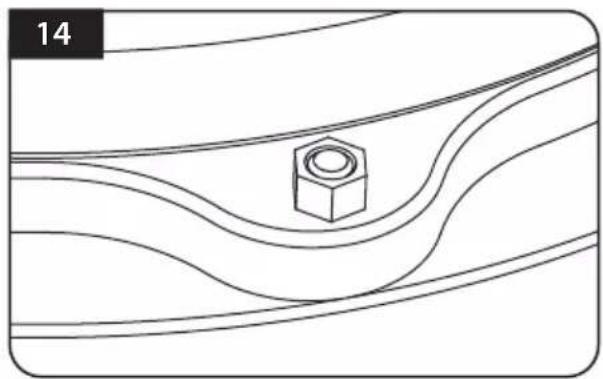

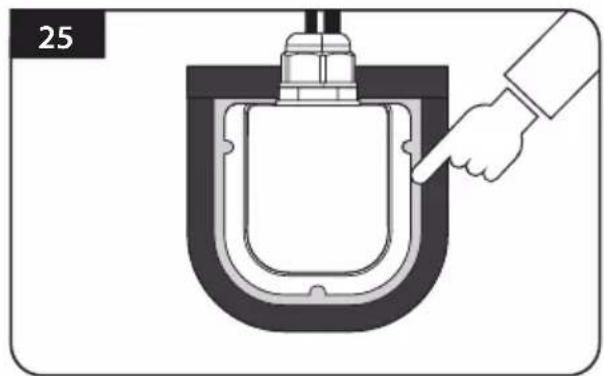

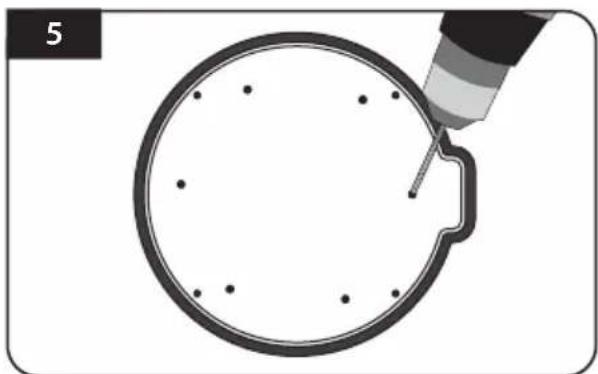

10. Installatie op caravan/camper

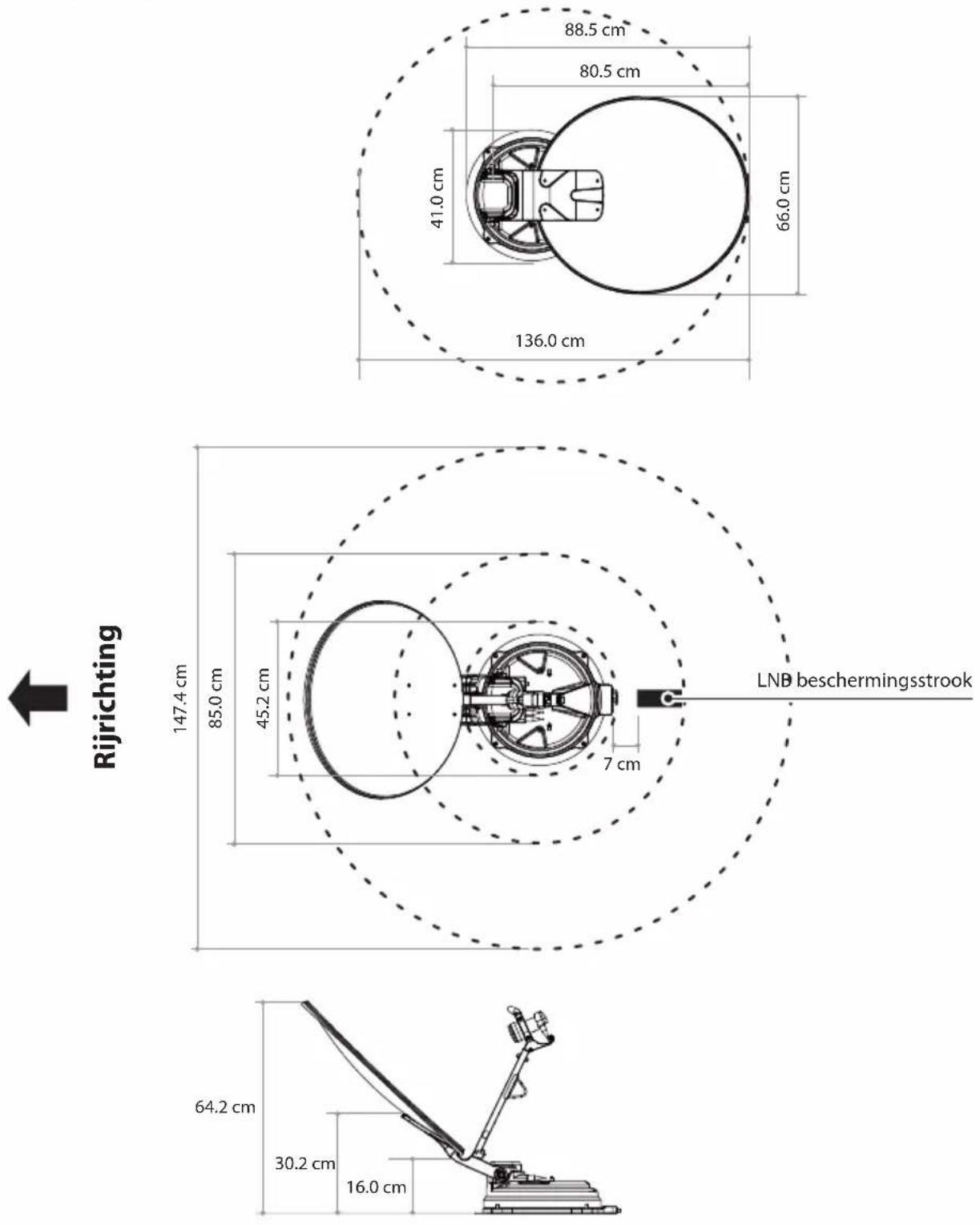

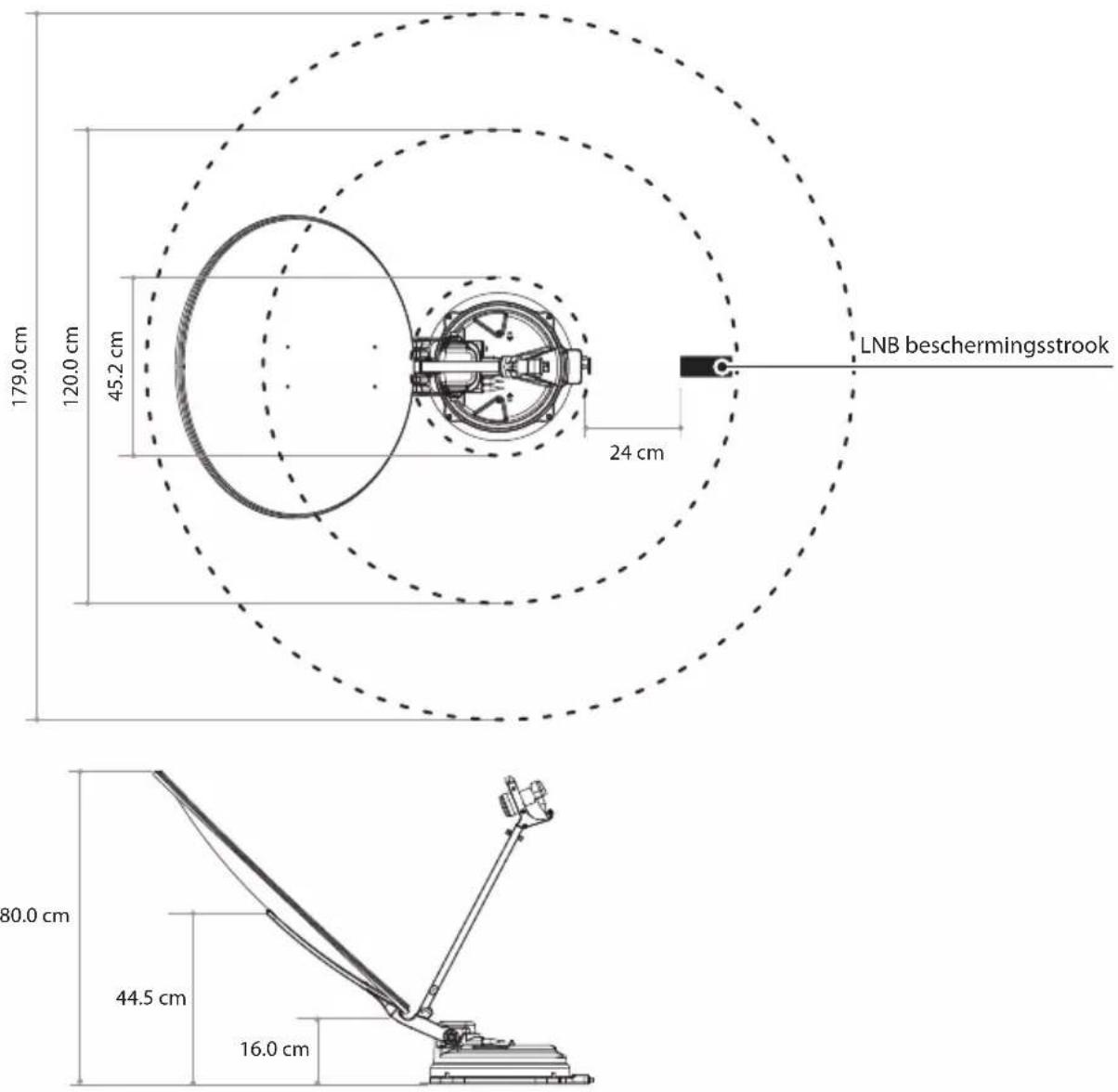

10-1. Benodigde ruimte voor de SNIPE DISH.... 22

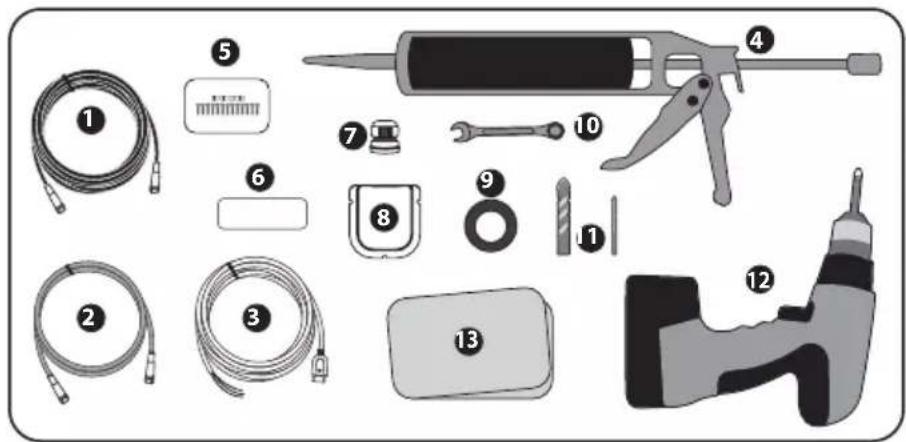

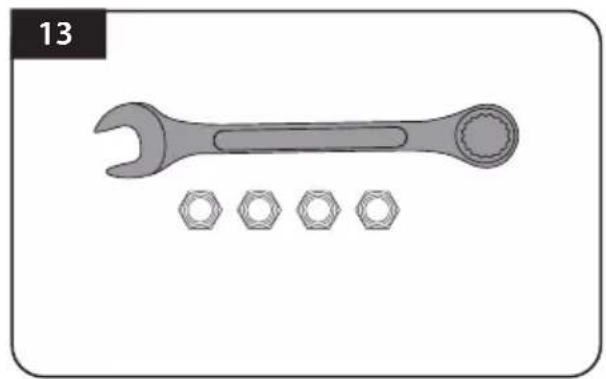

10-2. Apparatuur voor installatie 24

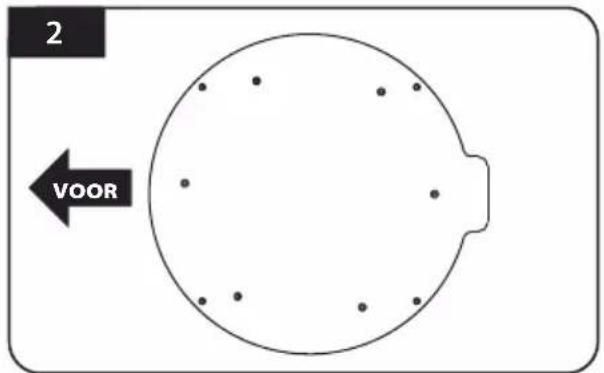

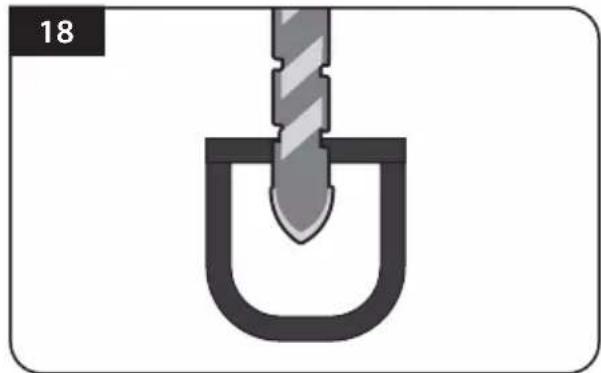

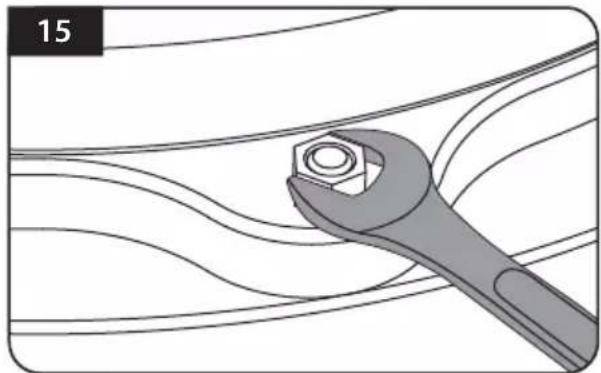

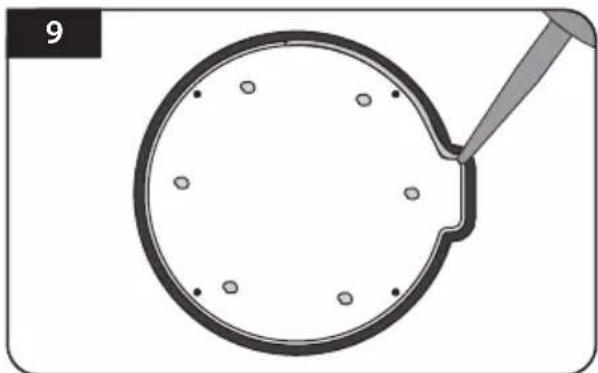

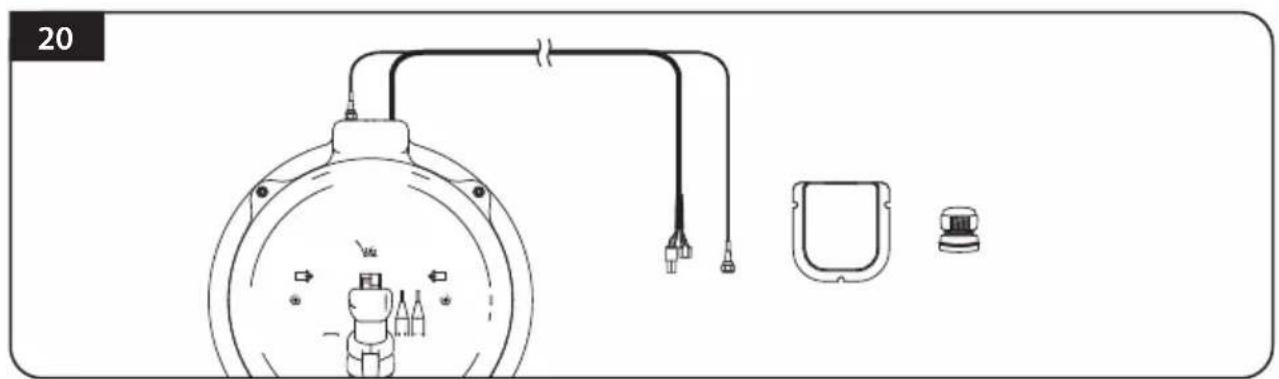

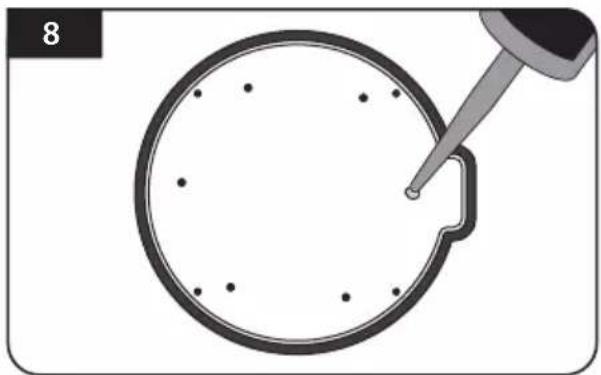

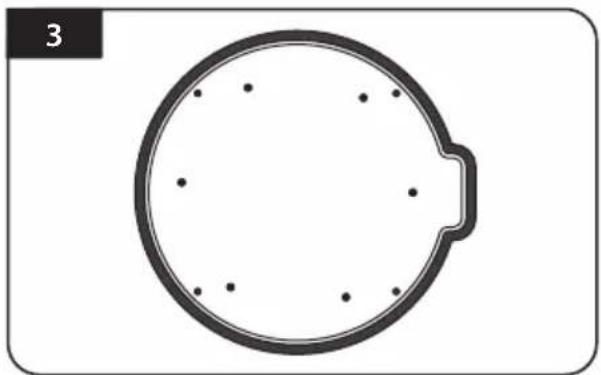

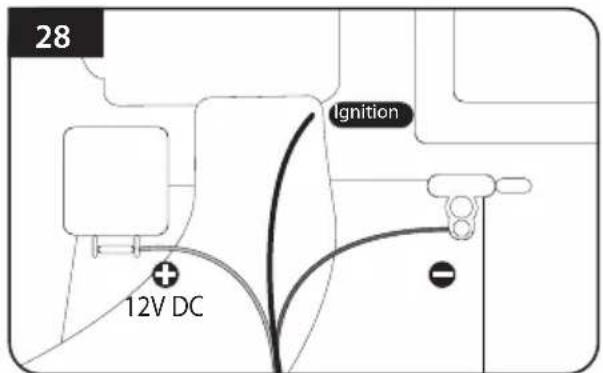

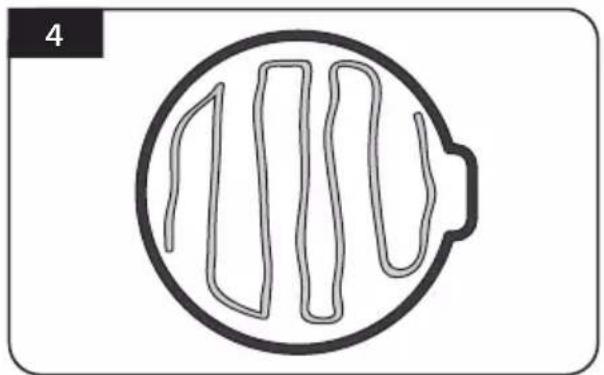

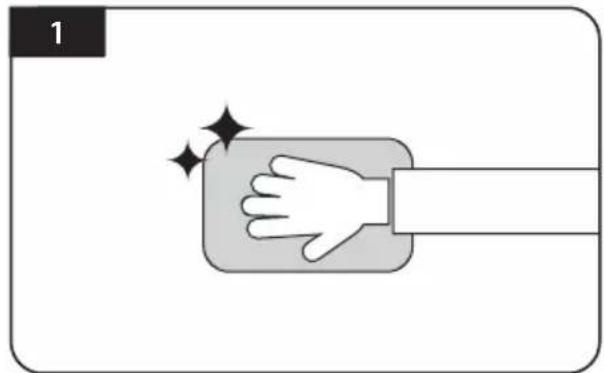

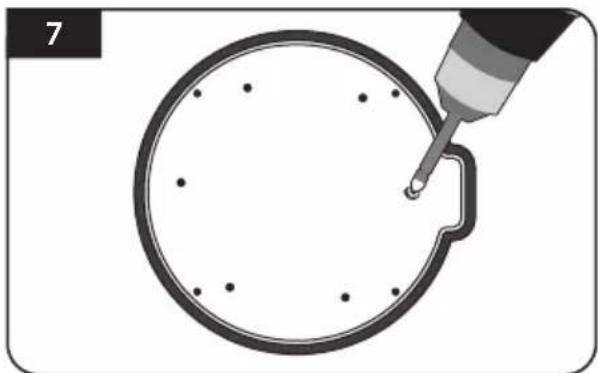

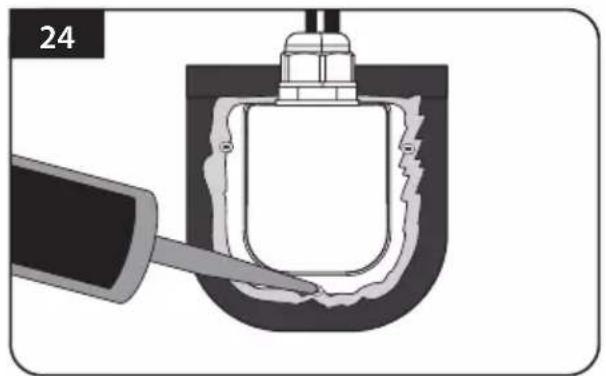

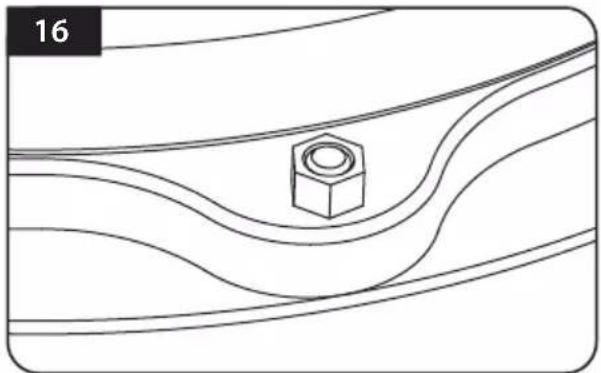

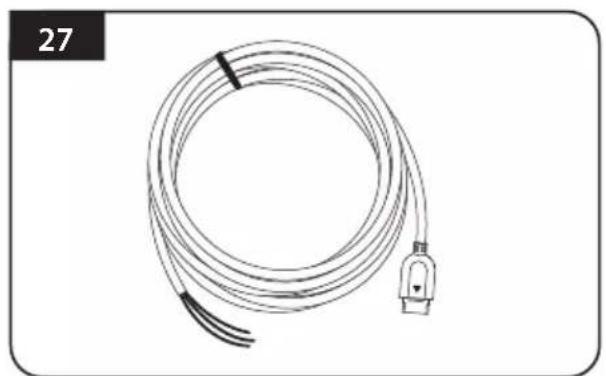

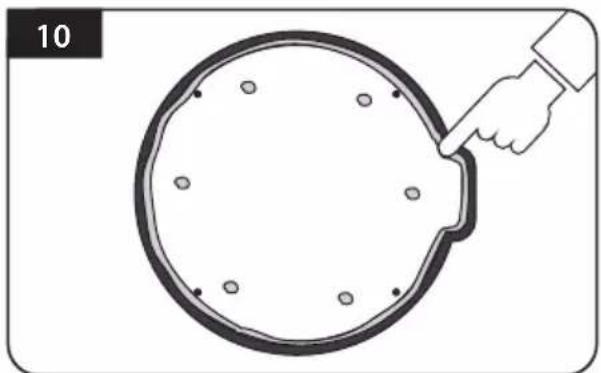

10-3. Instructies voor installatie 24
1. Algemene informatie
1-1. Inleiding
Deze gebruikershandleiding beschrijft de functies en werking van SNIPE DISH. Een correcte en veilige werking van het systeem kan alleen worden gewaarborgd door deze instructies te volgen.
De SNIPE DISH is een slim satellietsysteem voor de ontvangst van satelliet televisie. Zo kan het systeem van de SNIPE DISH zich automatisch uitrichten in de vooringestelde satelliet positie of de satelliet positie naar wens van de gebruiker zolang deze zich op de juiste positie bevindt.
Zorg ervoor dat de de SNIPE DISH een duidelijk zicht heeft naar de hemel en er geen obstakels zoals bergen, bomen of gebouwen heeft, hierdoor kan het.
1-2. Correct gebruik
Dit product is ontworpen voor vaste installatie en montage op voertuigen met een maximale snelheid van 130 km/u. Het is ontworpen om een antenne naar geostationaire televisiesatellieten automatisch richten. De stroom wordt aangesloten op het systeem doormiddel van een standaard boordnet met een nominale spanning van 12 Volt GS.
Instructies van de fabrikant:
- Het is niet toegestaan om de algehele inrichting te wijzigen door het verwijderen of het toevoegen van afzonderlijke componenten. Het gebruik van enige andere parabolische reflectoren of LNB's dan deze oorspronkelijk geïnstalleerd is niet toe gestaan.
- De installatie mag alleen worden uitgevoerd door gekwalificeerde medewerkers. Alle instructies in de meegeleverde installatie-instructies, apart geleverd, moeten zorgvuldig worden gevolgd.
- Het product vereist geen regelmatig onderhoud. Behuizingen en mantels mogen niet worden geopend. Controle- en onderhoudswerkzaamheden moeten altijd door een gekwalificeerde specialist worden uitgevoerd.
- Alle relevante en goedgekeurde richtlijnen van de auto-industrie moeten in acht worden genomen en worden nageleefd.
- De apparatuur mag alleen op de harde daken van voertuigen worden geïnstalleerd.
- Vermijd het reinigen van uw voertuig met het gemonteerde satelliet-systeem in een single-bay of drive-through autowasstraat of met een hogedrukreiniger.
- In geval van storm of sterke wind, breng de antenne naar beneden.
1-3. Veiligheidsvoorschriften
Om ervoor te zorgen dat uw SNIPE DISH naar behoren werkt moet u ervoor zorgen dat u de in deze handleiding aangegeven gebruiksaanwijzing volgt en in overeenstemming met de beoogde bestemming wordt gebruikt.
Als het correct is geïnstalleerd, neemt de antenne automatisch de ruststand aan als het contact wordt ingeschakeld en zich vergrendelt.
De bestuurder moet voor het wegrijden de antenne inspecteren om ervoor te zorgen dat deze naar behoren in de veilige stand wordt opgeslagen. Controleer tevens met het blote oog om te zien of de antenne volledig is ingeklapt.
Als u de gebruiker van deze apparatuur bent, bent u verantwoordelijk voor het naleven van de relevante wetten en regelgevingen. De fabrikant aanvaardt geen aansprakelijkheid voor directe of indirecte gevolgschade van het systeem, motorvo- ertuigen of andere apparatuur vanwege ongeschikte batterijgebruik of onjuiste installatie of verkeerde draadverbinding.
2. Verpakkingsinhoud
2-1. Onderdelen
Hoofdtoestel
Bolkopschroef M6× 15 (4), Vlak gevormde ring M6 (4)
Kabelklem (1), Sems1 M4×10 (1) (x2 Voor het model met auto skew) Sems2 M6x55 (1)
Signaal Kabel (7m) (x2 voor optionele dubbele uitgangen)
Kabelpakking Montageplaat
GebruikershandleidingM4×20 (13),
※ Componenten kunnen afwijken van de bovenstaande foto's.

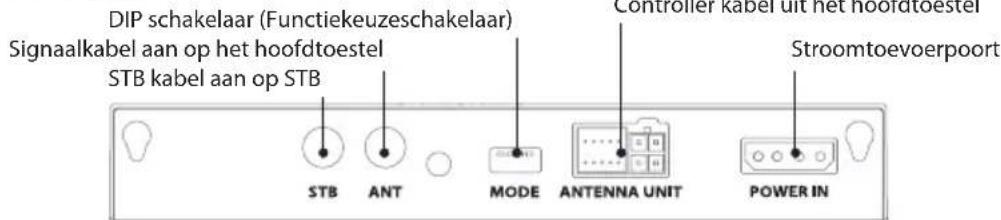

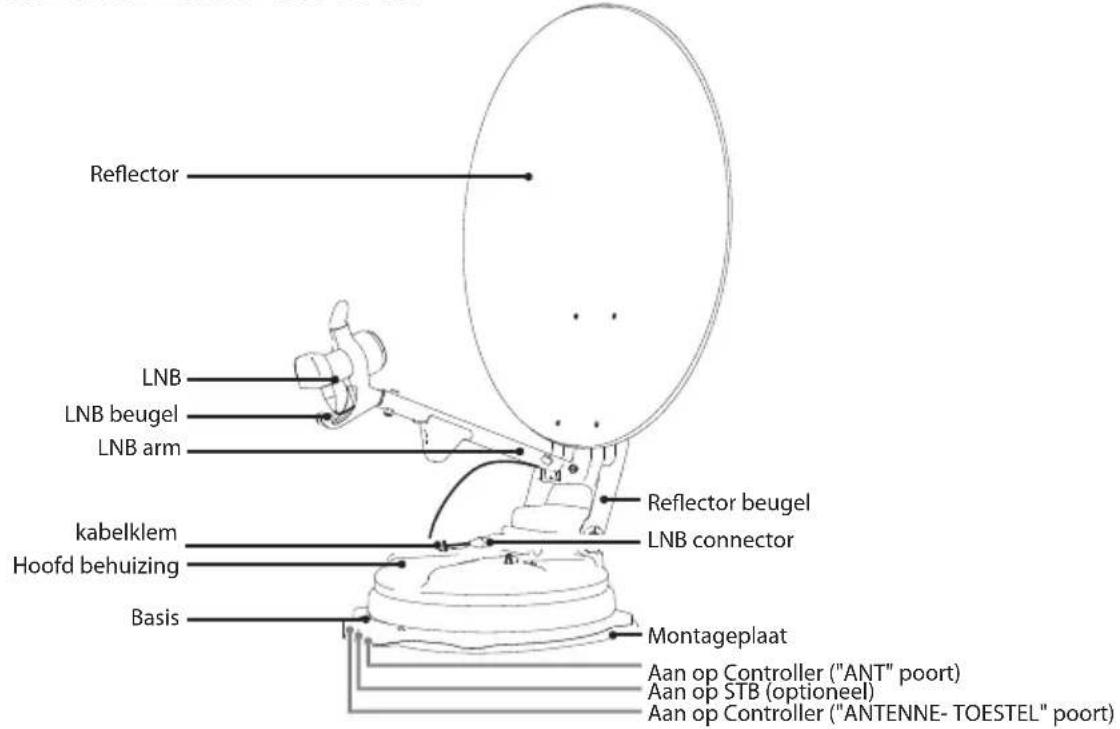

2-2. Naam van de onderdelen

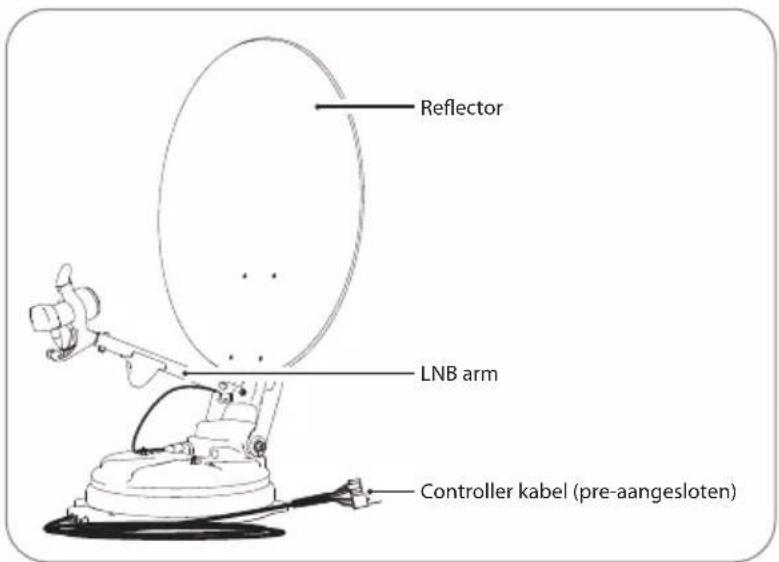

Onderdelen hoofdtoestel

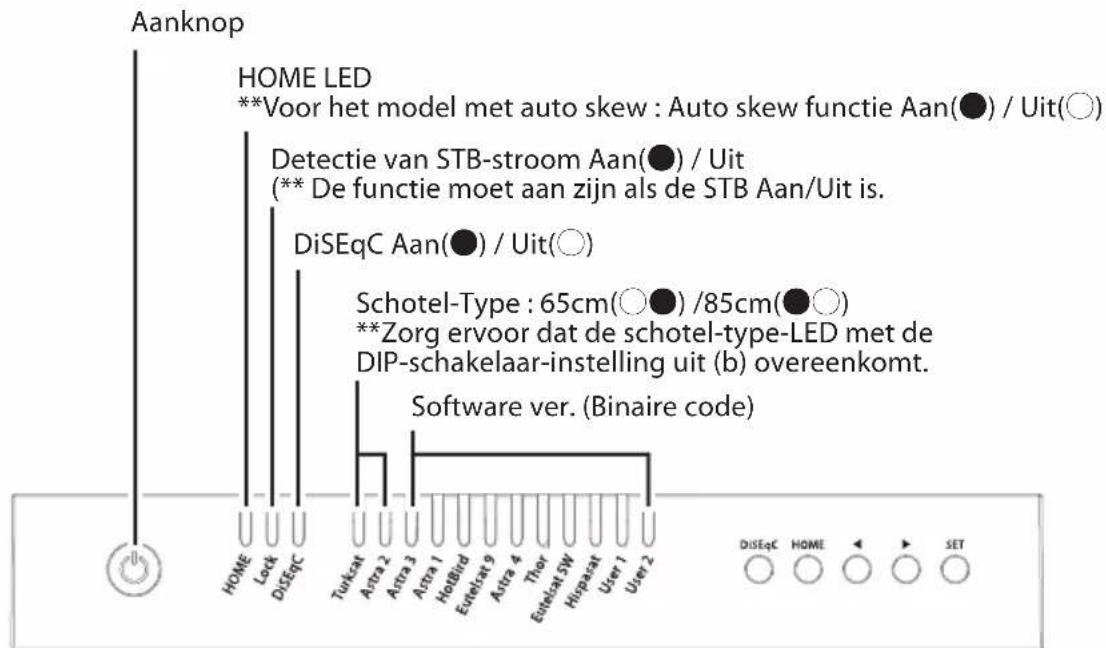

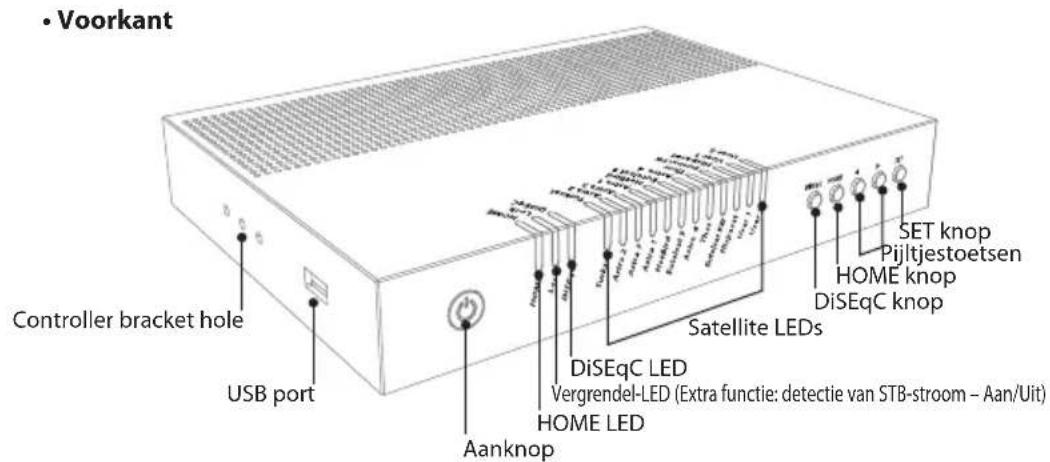

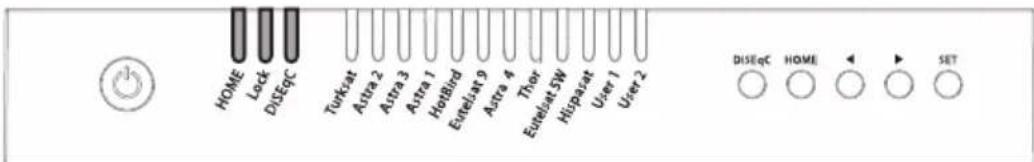

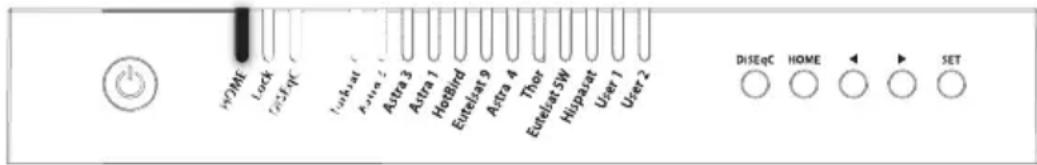

Onderdelen Controller
Aan
KnupperendUit
- Achterkant
3. Monteren

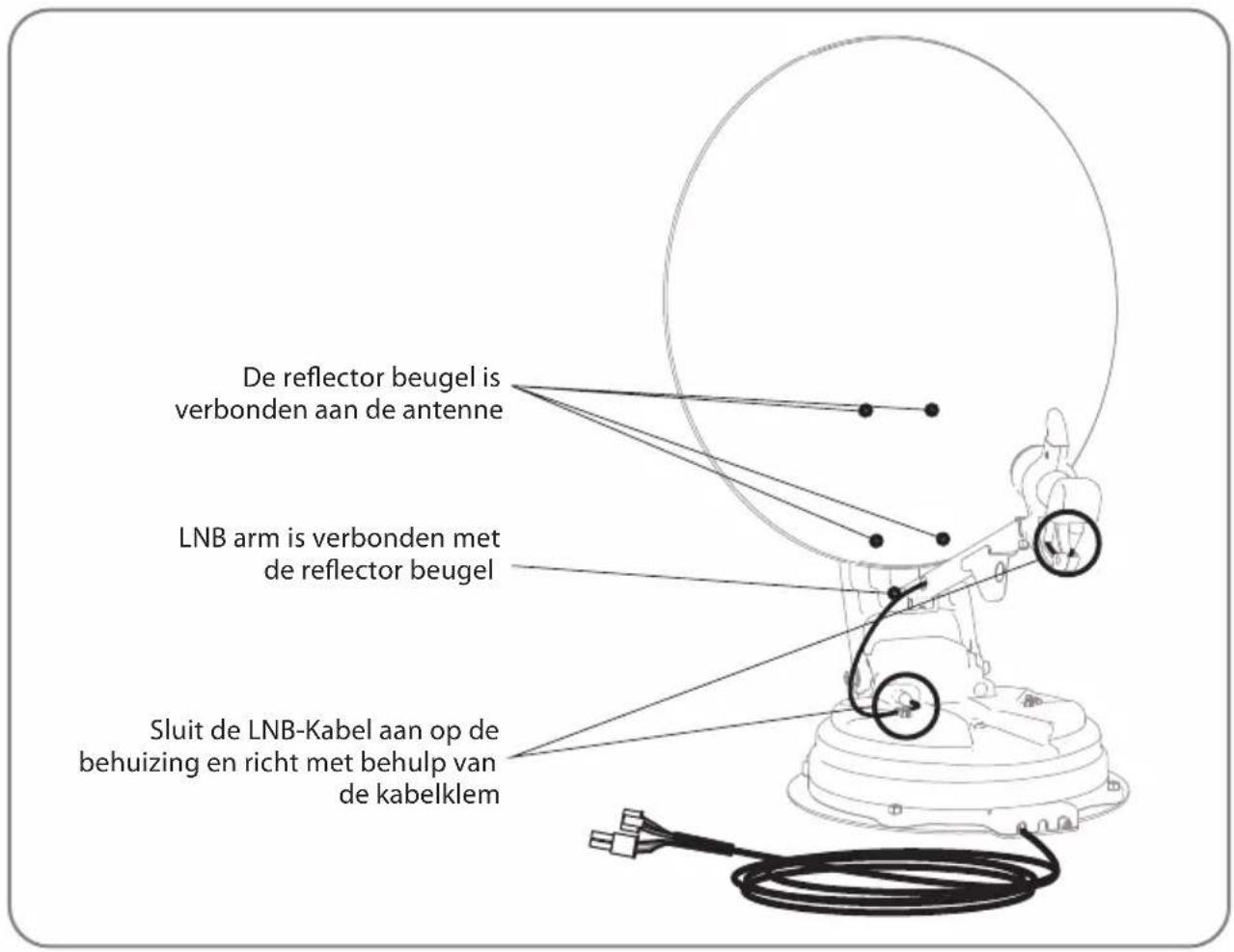

Stap 1 : Schakel het toestel in door op SET te drukken
Stap 2 : Wanneer de reflector beugel in verticale richting (ongeveer 90 graden) omhoog gaat, schakelt u het toestel uit
Stap 3 : Combineer de reflector met de reflector beugel
Stap 4: Combineer de LNB-arm met de reflector beugel
Stap 5 : Sluit de LNB kabel aan op de connector op de behuizing, en dek de LNB-connector met een waterdichte kap voor bescherming

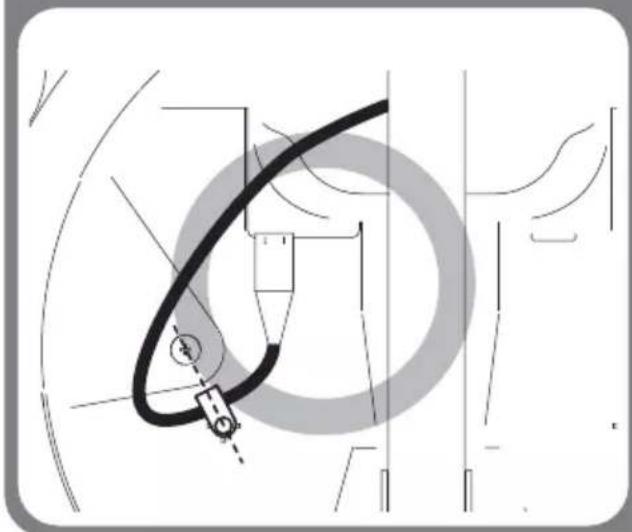

Stap 6: Richt de LNB kabel op de behuizing met behulp van een kabelklem
※ Om schade te voorkomen moet de installateur de LNB kabel vast te leggen zoals aangegeven op de vergrote afbeelding op de volgende pagina 11.
Step 7 : Schakel het toestel in en controleer of de installatie is voltooid als Home-positionering

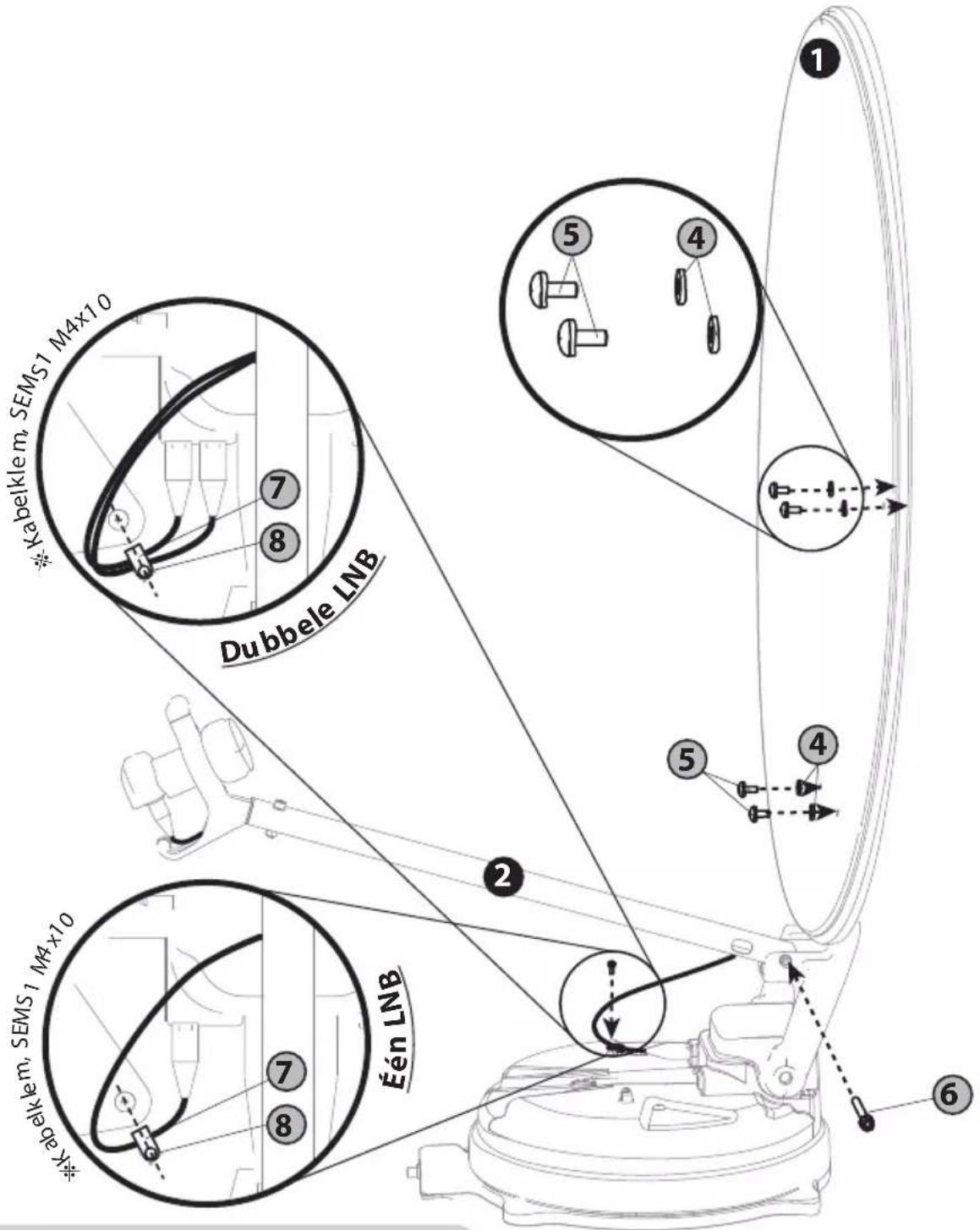

- 65cm schotelantenne
| No. Aantal | Naam onderdeel | |
| 1 | Reflector | 1 |
| 2 | LNB arm | 1 |
| 3 | Reflector beugel | 1 |
| 4 | Vlak gevormde ring M6 | 4 |
| 5 | Bolkopschroef M6x15 | 4 |
| 6 | SEMS2 M6x55 | 1 |
| 7 | Kabelklem | 1 |
| 8 | SEMS1 M4x10 | 1 |
※ Om schade te voorkomen moet de gecertificeerde installateur de LNB kabel vast te leggen zoals aangegeven op de volgende pagina.

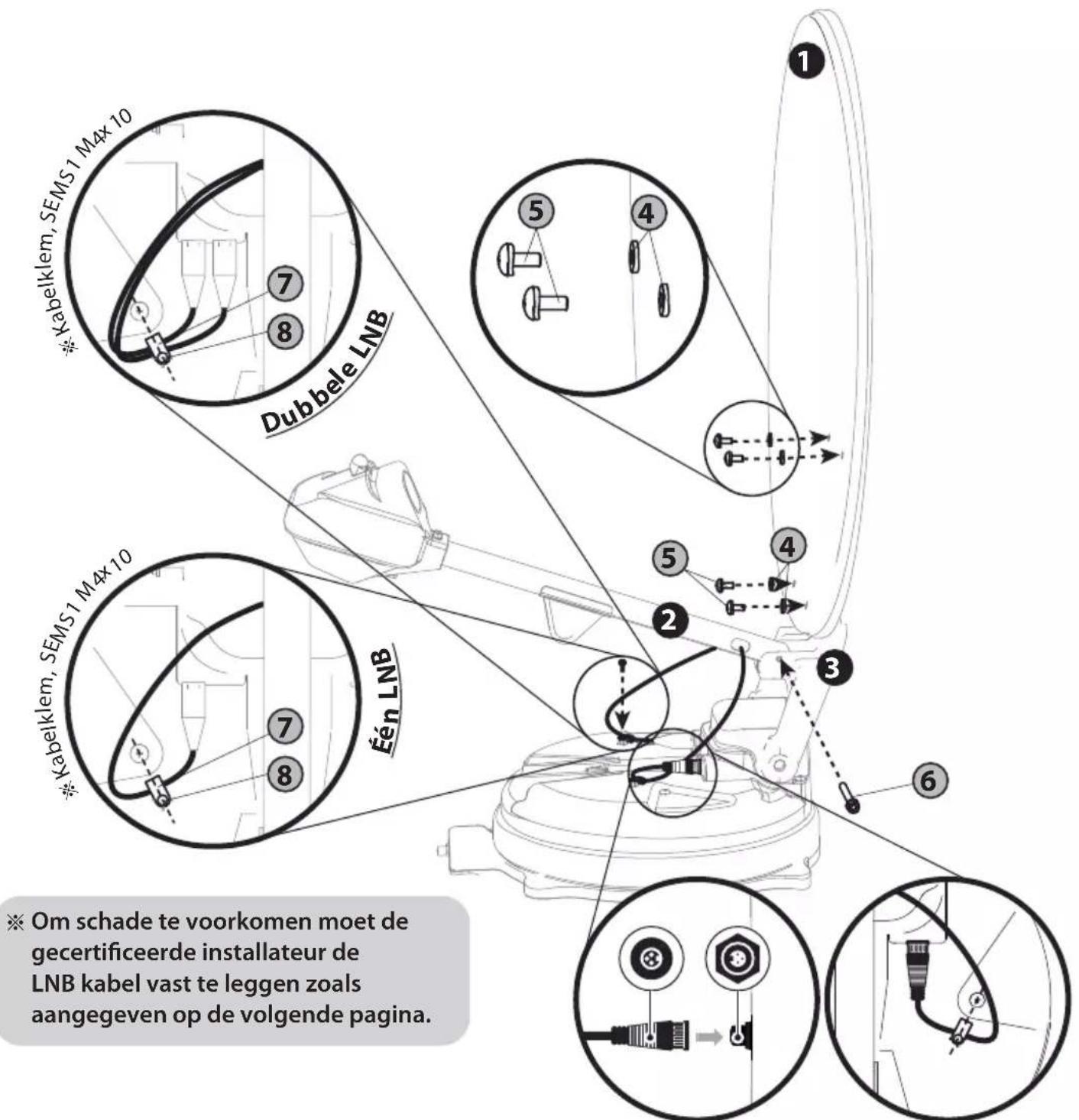

- 85cm schotelantenne
| No. AantalNaam onderdeel | ||
| 1 | Reflector | 1 |
| 2 | LNB arm | 1 |
| 3 | Reflector beugel | 1 |
| 4 | Vlak gevormde ring M6 | 4 |
| 5 | Bolkopschroef M6x15 | 4 |
| 6 | SEMS2 M6x55 | 1 |
| 7 | Kabelklem | 1 |
| 8 | SEMS1 M4x10 | 1 |
※ Om schade te voorkomen moet de gecertificeerde installateur de LNB kabel vast te leggen zoals aangegeven op de volgende pagina.
- 65cm Auto-skew schotelantenne
| No. Aantal | Naam onderdeel | |
| 1 | Reflector | 1 |
| 2 | LNB arm | 1 |
| 3 | Reflector beugel | 1 |
| 4 | Vlak gevormde ring M6 | 4 |
| 5 | Bolkopschroef M6x15 | 4 |
| 6 | SEMS2 M6x55 | 1 |
| 7 | Kabelklem | 2 |
| 8 | SEMS1 M4x10 | 2 |

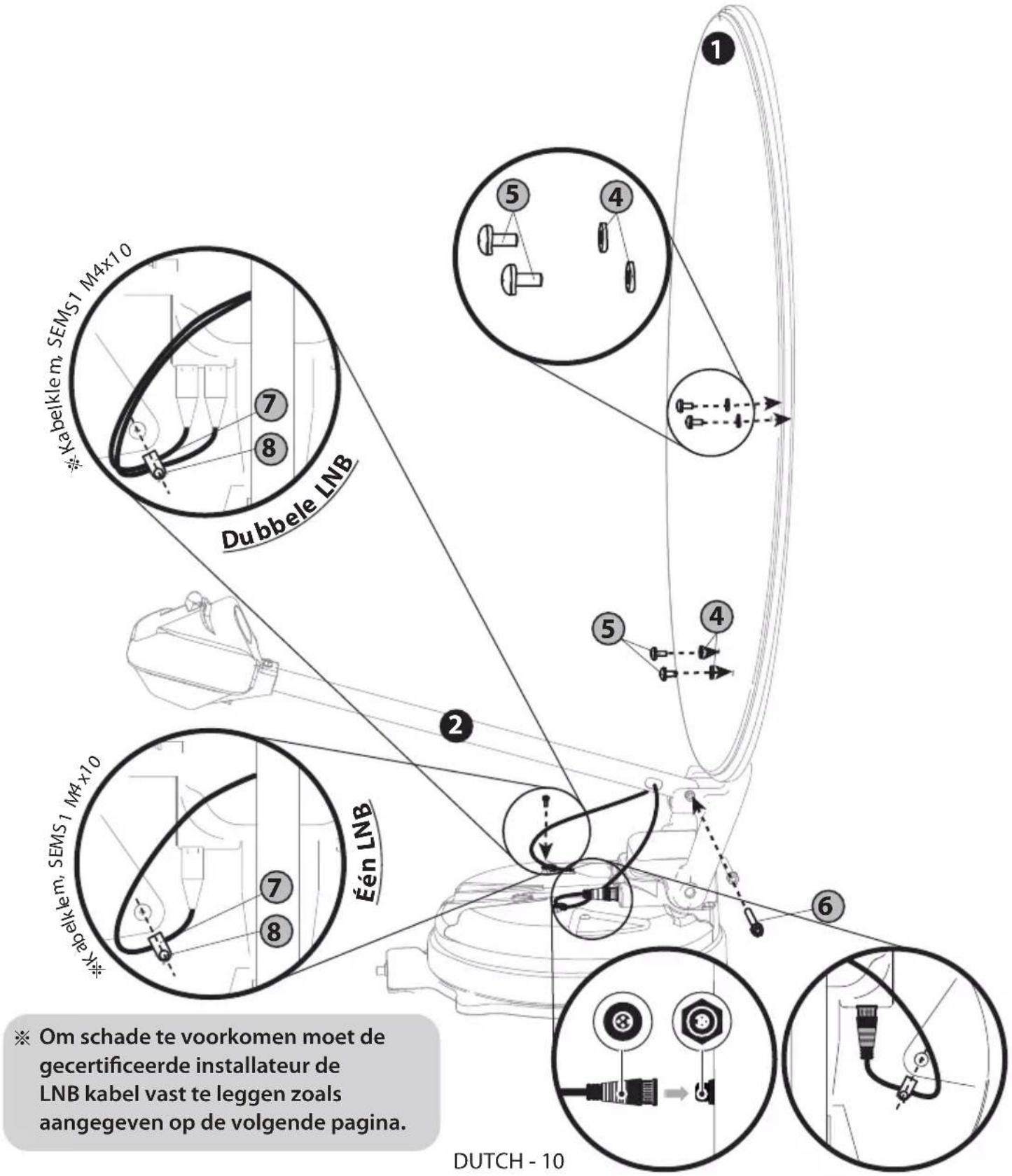

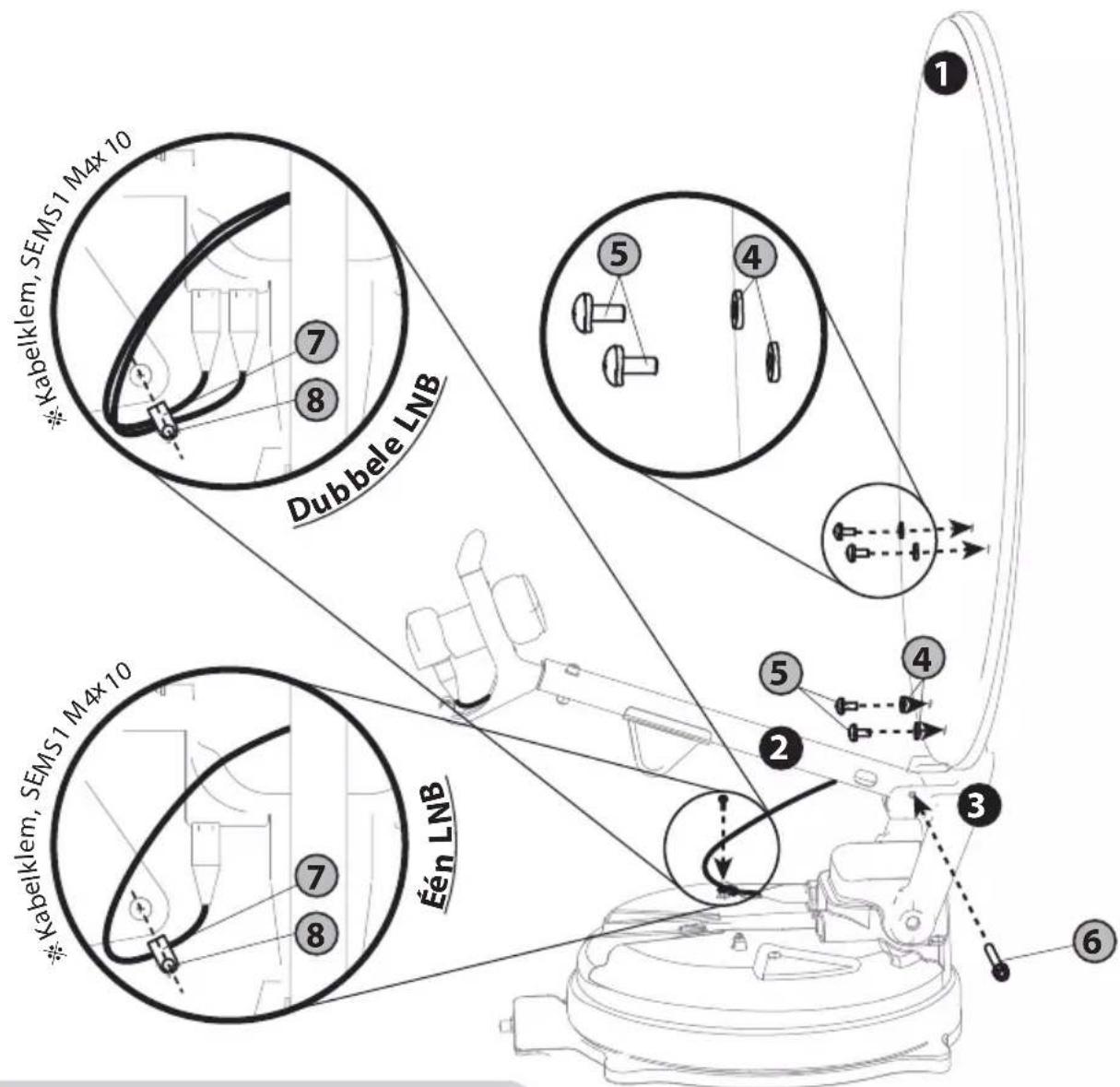

- 85cm Auto-skew schotelantenne
| No. AantalNaam onderdeel | ||
| 1 | Reflector | 1 |
| 2 | LNB arm | 1 |
| 3 | Reflector beugel | 1 |
| 4 | Vlak gevormde ring M6 | 4 |
| 5 | Bolkopschroef M6x15 | 4 |
| 6 | SEMS2 M6x55 | 1 |
| 7 | Kabelklem | 2 |
| 8 | SEMS1 M4x10 | 2 |

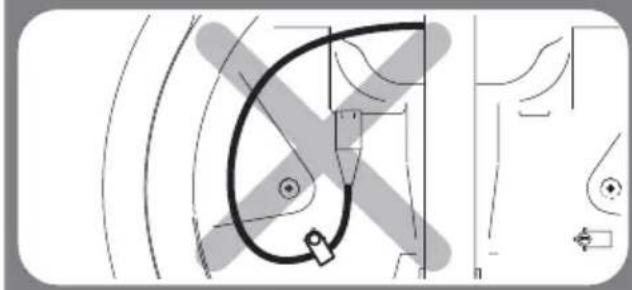

※ Let op bij het vastleggen van de Kabel
Goed voorbeeld
※ Slechte voorbeelden gelden voor zowel één als dubbele LNB.
- Gebruik de controller kabel om de antenne aan te sluiten op de controller. De controllerkabel is pre-aangesloten op het hoofdtoestel
- De STB kabel en de signaalkabel hebben verschillende lengtes. Controleer de lengtes om de juiste kabel te gebruiken
- Zorg ervoor dat de meegeleverde kabels gebruikt worden waarvoor ze bedoeld zijn
※ Een extra STB kan de geselecteerde satellietkanalen op de hoofd-STB weergeven en deze kan de satelliet niet selecteren of wijzigen. De hoofd-STB die via een controller aangesloten is slechts een ondersteunend DiSEqC cunctie.

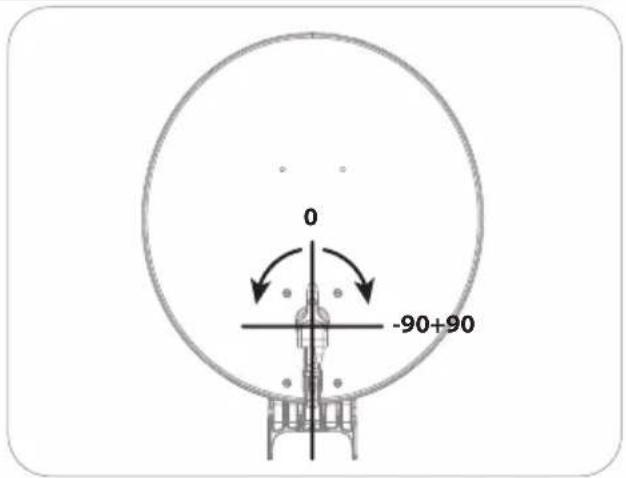

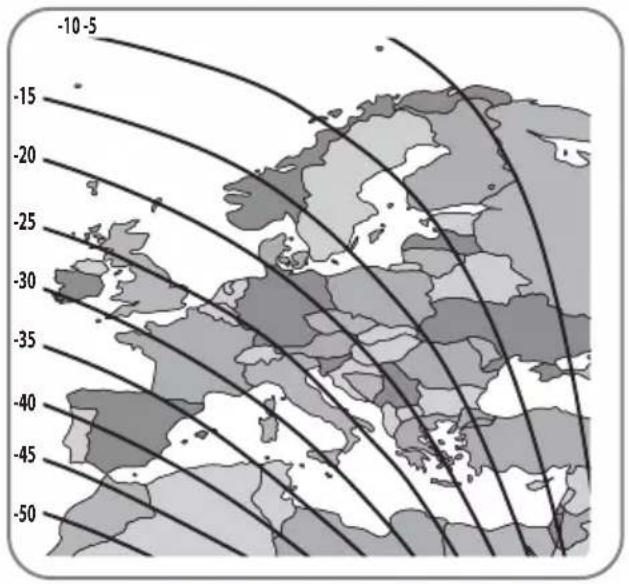

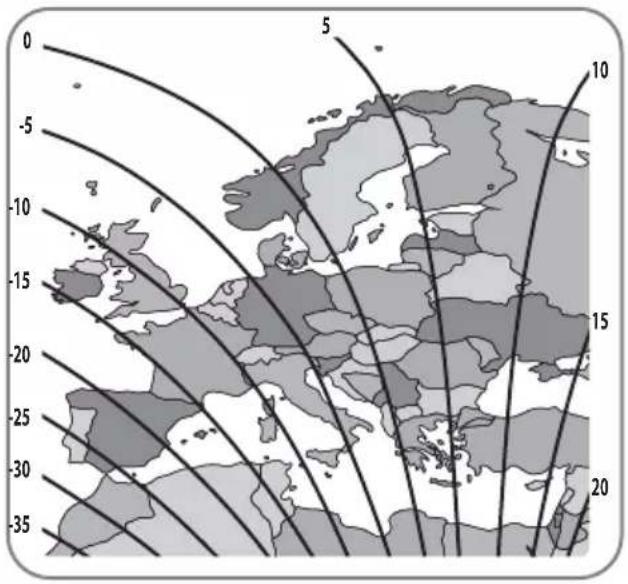

5. Skew verstelling
※ Alleen voor de standaard modellen van SNIPE DISH. Geen behoefte aan Autoskew modellen.
De LNB aan het einde van de satelliet opneemt of horizontaal of verticaal signaal. Om een horizontale signaal in een verticale signaal te veranderen, draai de LNB op 90° (vice versa).
Skew-verstelling is nodig volgens de beoogde satellieten en regio's. Voor de beste signaalkwaliteit verstel de Skew met verwijzing naar de onderstaande afbeeldingen.
Nauwkeurigheid is niet belangrijk, dus kleine tolerantie zal aanvaardbaar zijn. Het zal gemakkelijk zijn om de satelliet. signaalkwaliteit op de STB te controleren met het weinig draaien van de LNB beetje bij beetje.
Turksat @ 42.0°E Astra2 @ 28.2°E
6. Functionele beschrijving
6-1. Klaar voor gebruik

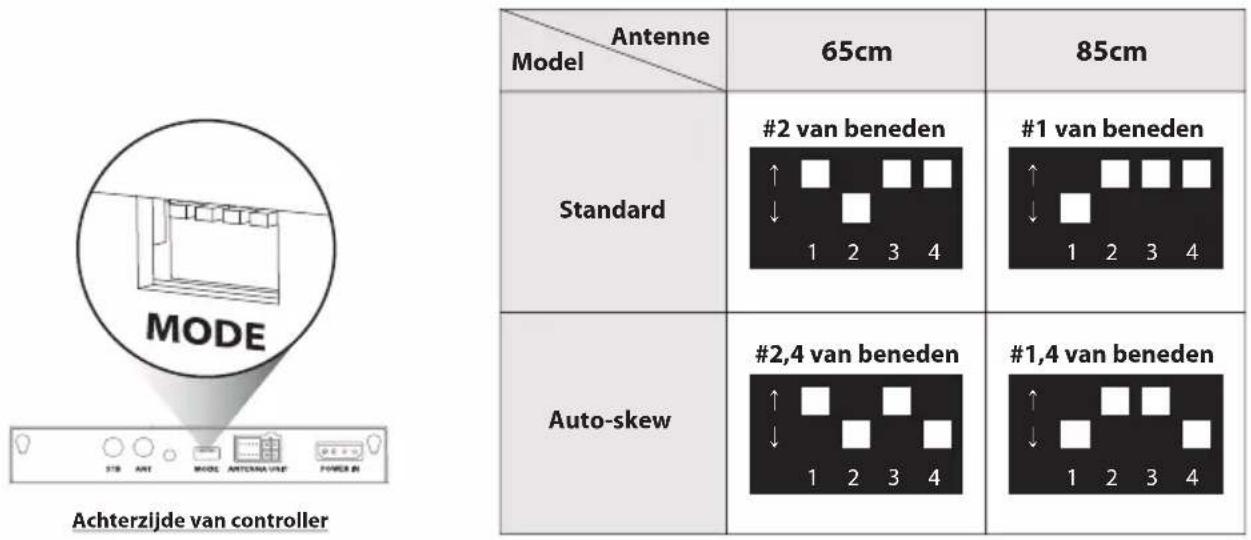

Zie de onderstaande tabel om het model te vinden en ervoor te zorgen dat de controller de juiste voorinstelling krijgt.
Je moet laten zoals het is en de instelling naar eigen goeddunken niet veranderen, tenzij er een verschil met het model is.
※ Onjuiste instellingen veroorzaken verslechtering van prestatie en ontvangst.

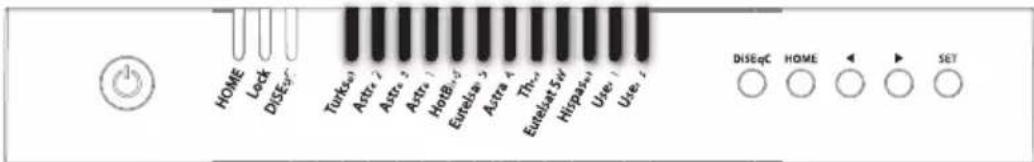

a. Als alle satelliet-Led lampjes knipperen wordt het systeem weergegeven zoals op de afbeelding hieronder
b. Wanneer de HOME-LED brand betekent dit dat de antenne klaar is voor gebruik. (als de antenne niet in de HOME positie staat, knippert de HOME-LED terwijl deze terugvouwt in de HOME-positie)
c. Als u het apparaat wilt inschakelen, drukt u op de AAN / UIT-knop en controleert u of de lampjes branden.
Om het apparaat uit te schakelen, houdt u de AAN / UIT-knop ingedrukt tot alle LED's branden, het apparaat is uitgeschakeld als de knop wordt losgelaten
6-2. Zoeken naar satellieten via de SAT knoppen
a. Ga naar de gewenste satelliet met behulp van de pijltjestoetsen en druk op SET om te zoeken b. De Lock LED knippert tijdens het zoekproces en brand constant wanneer de geweste satelliet word vergrendeld

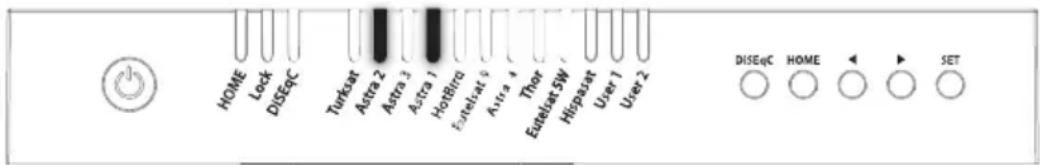

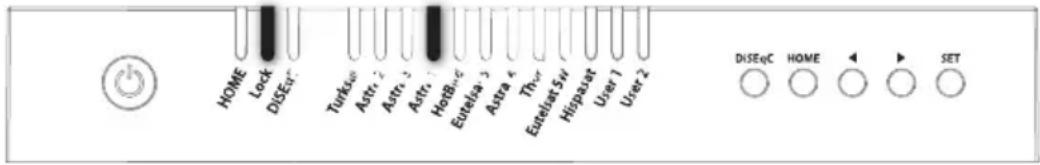

Voorbeeld :
c. Indien een verkeerde satelliet wordt gekozen, gaat u naar de juiste satelliet en druk op SET om de nieuwe satelliet te bevestigen
d. d. Na gebruik of voordat u gaat reizen, druk op HOME voor de HOME-positionering
6-3. Instelling van DiSEqC 1.1
Raadpleeg de vooringestelde satellieten van SNIPE DISH voor DiSEqC 1.1. wanneer u een gebruikersconfiguratie bij de STB maakt
| No LNB Satellite | ||
| 1 | LNB 1 | Turksat |
| 2 | LNB 2 | Astra 2 |
| 3 | LNB 3 | Astra 3 |
| 4 | LNB 4 | Astra 1 |
| 5 | LNB 5 | Hotbird |
| 6 | LNB 6 | Eutelsat 9 |
| 7 | LNB 7 | Astra 4 |
| 8 | LNB 8 | Thor |
| 9 | LNB 9 | Eutelsat 5W |
| 10 | LNB 10 | Hispasat |
| 11 | LNB 11 | Gebruiker 1 |
| 12 | LNB 12 | Gebruiker 2 |
| 13 | LNB 13 | x |
| 14 | LNB 14 | x |
| 15 | LNB 15 | Zoeken op de huidige satelliet |
| 16 | LNB 16 | Gaan naar de HOME-positie |
a. De standaardinstelling voor DiSEqC is ingeschakeld, brandt de DiSEqC-LED.
Om de functie in/uit te schakelen, zorg ervoor dat de antenne is bij de HOME-positie en druk op de DiSEqC-knop gedurende 2 seconden. (Zie ook wijzigingen van de DiSEqC-LED-status tussen IN en UIT.)
b. Voor de DiSEqC-werking van de antenne moet de STB een bijpassende satelliet-lijst als de vooringestelde lijst van SNIPE DISH hebben. De gebruiker nodig heeft om de satellieten in dezelfde volgorde (#1\~12 in de bovenstaande tabel) toe te wijzen bij de DiSEqC-instelling van de STB om voor het gebruik van de DiSEqC-functie klaar te zijn

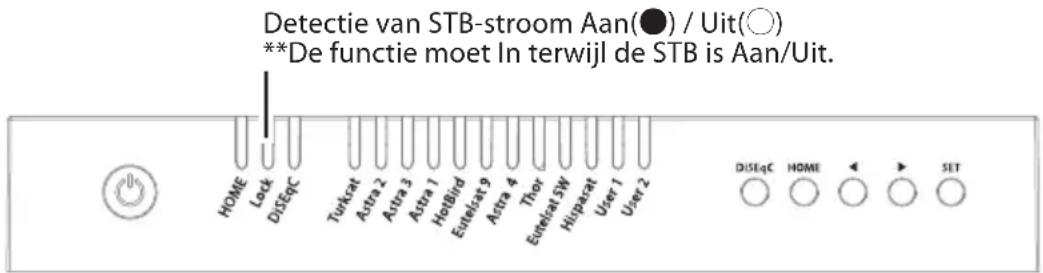

6-4. STB stroom detectie Aan/Uit
a. Zorg ervoor dat het toestel is uitgeschakeld
b. Druk en houd de rechterpijltoets ingedrukt en zet de aan
c. Wanneer de HOME-LED continue brand betekent dit dat de functie is voltooid.
indien de antenne niet in de HOME-positie is, knippert de HOME-LED totdat de antenne ingeklapt is (HOME-positie)
Wanneer STB-stroomdetectie (Lock-LED) is ingeschakeld,
- STB die verbonden controller is moet aanstaan voor een werkende antenne
- Als STB is uitgeschakeld terwijl de antenne werkt, gaat de antenne terug naar HOME en werkt niet
- Als STB is uitgeschakeld, werkt de antenne niet ondanks dat de SET-knop van de controller is ingedrukt
Wanneer STB-vermogensdetectie (Lock-LED) UIT staat,
- Antenne wordt bediend met controller, ongeacht de STB-energiestatus
a. Terwijl antenne at HOME, antenne automatisch uitgeschakeld als er geen invoer van regelaar 15 minuten
b. Druk op de POWER-knop om in te schakelen om weer te werken
7. Extra functies

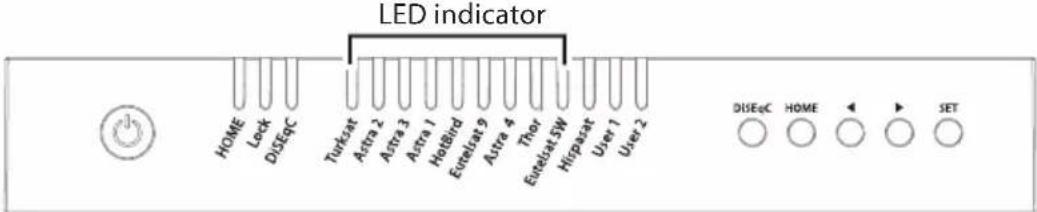

7-1. Foutmelding
De foutmelding LEDs (HOME / Lock / DiSEqC) zal worden weergegeven op hetzelfde moment als er een probleem is met het hoofdtoestel, de details worden zoals hieronder aangegeven :
| No LED indicator Foutdetail | ||
| 1 | Turksat | Lage energie |
| 2 | Astra 2 | Ontvanger-fout |
| 3 | Astra 3 | AZ-motor-fout |
| 4 | Astra 1 | EL-motor-fout |
| 5 | Hotbird | SK-motor-fout |
| 6 | Eutelsat 9 | Stroomfout van AZ-motor |
| 7 | Astra 4 | Stroomfout van EL-motor |
| 8 | Thor | Stroomfout van SK-motor |
| 9 | Eutelsat 5W | EL-bereikfout |
7-2. Terugzetten van fabrieksinstellingen
a. Zorg ervoor dat het toestel is uitgeschakeld
b. Druk en houd de HOME-knop ingedrukt en zet de Aanknop aan
Voorbeeld :
c. Het terugzetten van de fabrieksinstellingen kost minder dan 10 seconden
d. Wanneer de HOME-LED continue brandt betekend dit dat de functie is voltooid.
(Indien de antenne niet in de HOME positie staat, knippert de HOME-LED terwijl de antenne terug komt in de HOME-positie)
7-3. Upgraden van software
a. Breng het bestand „GALAXY.BIN" over naar de USB-stick. Plaats het niet in de map
b. Zorg ervoor dat het toestel is uitgeschakeld en steek de USB-stick in de USB-poort
c. Druk en houd de SET-knop ingedrukt en zet aan de Aanknop
d. Home / Lock / DiSEqC-LED's knipperen bij elkaar, terwijl het upgrade-bestand word gecontroleerd
e. Het upgraden van de software duurt ongeveer 10 seconden
f. Wanneer het upgraden is voltooid, knipperen alle satelliet-LED's een keer, dan wordt de HOME / Lock / DiSEqC-LED uitgeschakeld en de controller opgestart
g. Wanneer de HOME-LED vast brandt betekent dit dat de antenne klaar is voor gebruik
h. Indien het upgraden is mislukt, knipperen de HOME / Lock / DiSEqC-LED's en keren ze terug naar het vorige systeem
※ Gebruik alleen de FAT32-formaat USB.
※ CBI type USB wordt niet ondersteund.
7-4. Handmatige satelliet update functie
In het geval dat er specifieke satelliet met een fout is, update dan satellietinformatie handmatig met de onderstaande instructie.
a. Druk op de volgende satelliet van de satelliet met een fout om te zoeken
- Voor Turksat is Astra 2 alleen de optie
- Voor Hispasat is Eutelsat 5W de enige optie
- Voor de overige satellieten heeft elk twee opties aan beide zijden
Voorbeeld :
b. Zodra de volgende geselecteerde satelliet is gevonden (vergrendeld), ga dan naar de satelliet met een fout en druk langer dan 2 seconden op de SET-knop
-
Zorg ervoor dat de vergrendelings-LED sneller knippert dan per seconde tijdens het updaten.
Als de knop minder dan 2 seconden wordt ingedrukt, knippert de vergrendelings-LED als normale werking
c. Als de update is gelukt, knipperen alle satelliet-LED's twee keer en beginnen ze automatisch met zoeken op de satelliet
d. Als de update mislukt, gaat de antenne terug naar de HOME-positie -
Selecteer de volgende optie van de volgende satellieten en ga door met bijwerken als de bovenstaande procedure
- Als de tweede test is mislukt, raadpleegt u de handleiding voor software-upgrade
※ Als een upgrade of fabrieksreset wordt toegepast, worden alle opgeslagen gegevens verwijderd.
8. Probleem oplossing
Er zijn een aantal gemeenschappelijke problemen die de kwaliteit van signaalontvangst of de werking van het toestel kunnen beïnvloeden. De volgende paragrafen betreffen deze problemen en de mogelijke oplossingen.
A. Geen functie wanneer de controller onder spanning staat.
i. Controleer nogmaals of alle kabelverbindingen correct zijn gemaakt.
- Verbinding tussen het toevoer en de controller.
- Verbinding tussen de controller en de antenne. Zorg ervoor dat de linker poort van de antenne aan op de controller is aangesloten.
ii. Controleer of de stroomtoevoerkabel is niet beschadigd.
iii. Controleer de polariteiten van de batterij (+/-).
B. Fout bij zoeken van de geselecteerde satelliet
i. Satelliet-signalen kunnen door gebouwen of bomen worden geblokkeerd. Zorg ervoor dat er geen obstakels in de weg zitten.
ii. Selecteer een andere satelliet indien deze is vergrendeld en selecteer vervolgens de gewenste satelliet.
iii. Schakel het toestel uit en vervolgens schakel het weer in en kies de gewenste satelliet.
i. Indien de antenne niet beweegt in de gewenste positie.
- Probeer deze opnieuw UIT/IN te schakelen.
ii. Indien de antenne geluid maakt, terwijl deze statisch blijft.
- Probeer opnieuw Uit/Aan aan de macht. Als het probleem aanhoudt, neem dan contact op met uw dealer voor ondersteuning.
D. Andere problemen
i. Indien het systeem niet juist is bekabeld, zal het niet juist werken. Neem contact op met uw dealer voor hulp wegens beschadiging van de kabel.
9. Specifications
9-1. Afmetingen
SNIPE DISH 65
| MODEL | SNIPE DISH 65 | SNIPE DISH 85 | |
| Ingangsfrequentie van satelliet | 10.7 ~ 12.75 GHz | 10.7 ~ 12.75 GHz | |
| Polarisatie | Verticaal & Horizontaal | Verticaal & Horizontaal | |
| Typisch schotelmaat | 65 cm | 85 cm | |
| Maat (B x L) | 66.0 x 71.0 cm (Offset schotel) | 86.0 x 91.0 cm (Offset schotel) | |
| Dimensies (L x B x H) | 88.5 x 66.0 x 18.4 cm (opgevouwen) | 110.6 x 86.0 x 18.4 cm (opgevouwen) | |
| Gewicht | 12 kg | 13.8 kg | |
| Min EIRP | 46 dBW | 44 dBW | |
| Hoekbereik (EL / AZ) | 0° ~ 145° / 390° | 0° ~ 145° / 390° | |
| Hoekbereik (Skew) | Manual / Auto (Optioneel) | Manual / Auto (Optioneel) | |
| Satelliet-zoektijd | 180 seconden (gemiddeld) | 180 seconden (gemiddeld) | |
| Uitgang frequentie | 1 / 2 uitgang (Optioneel) | 1 / 2 uitgang (Optioneel) | |
| LNB | Uitgang frequentie | 950 ~ 2,150 MHz | 950 ~ 2,150 MHz |
| L.O. Frequentie | 9.75 / 10.6 GHz | 9.75 / 10.6 GHz | |
| Werktemperaturr | -20°C ~ +60°C | -20°C ~ +60°C | |
| Ingangsspanning | DC 12V | DC 12V | |
| Energieverbruik | 50 W (in zoekmodus) | 50 W (in zoekmodus) | |
10. Installatie op caravan/camper
10-1. Benodigde ruimte voor de SNIPE DISH
Zorg ervoor dat er voldoende ruimte voor de opgevouwen SNIPE DISH is, net als voor het werkbereik (straal van het bewegen).
SNIPE DISH 65
SNIPE DISH 85
Rijrichting
DUTCH - 23
10-2. Apparatuur voor de installatie
10-3. Instructies voor installatie
Reinig het oppervlak met vetvrij reinigingsmiddel
Stel de montageplaat in op het midden van het dak van het voertuig
Bevestig de afplakband aan de buitenkant van de montageplaat op 5 mm van de plaatranden
Leg de montageplaat terzijde om silicone kit binnen de lijn aan te brengen, maar laat een opening van 2 cm binnen de lijnen
Plaats de montageplaat op de silicone kit en maak 6 gaten (2 mm) met een boormachine

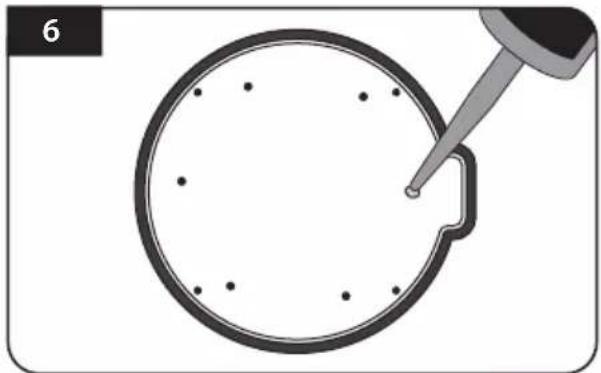

Breng silicone aan op de gaten
Schroefbouten Breng silicone opnieuw aan om de
geschroefde bouten te dekken

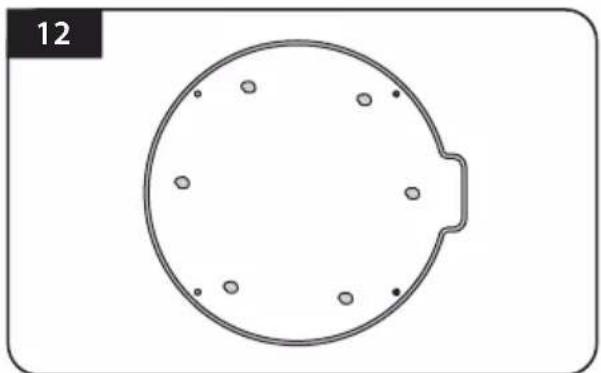

Breng silicone rond de montageplaatrand aan
Verwijder de afplakband en laat het drogen
Bereid jezelf tot het plaatsen van de antenne op de vier opstaande bouten
De benodigde onderdelen, een moersleutel, vier (4) moeren
Plaats de antenne op de aluminiumplaat en plaats de ringen boven elke bout
Monteer de meegeleverde moeren aan elk van de vier bouten en draai deze stevig vast aan met een moersleutel
Zorg ervoor dat u goed controleert of de vier (4) moeren zijn aangedraaid
Sluit de signaalkabel aan op de antenne-poort en plaats de onderkant van de kabelhouder naast het centrum van de antenne-basis en vervolgens breng afplakband op 5mm weg van de buitenkant van de onderkant van de kabelhouder

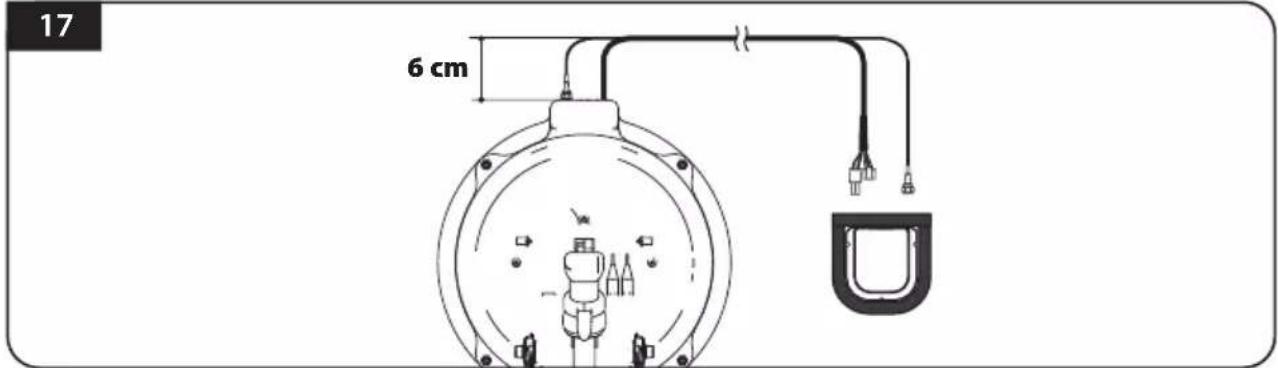

Om schade aan de kabel te voorkomen is het noodzakelijk de de kabel in de juiste vorm word geplaats. Zie de bovenstaande afbeelding, leg de kabel vanaf de antenne-basis-poort recht in 6 cm en vervolgens buig deze in de richting van de kabelhouder aan de onderkant.
Boor een gat van 25 mm in het midden van de tape-markering
Zorg ervoor dat de gatgrootte minimaal is, zodat de kabel kan passeren
Neem een controller kabel en signaalkabels, een kabelhouder en een kabelpakking voor de installatie

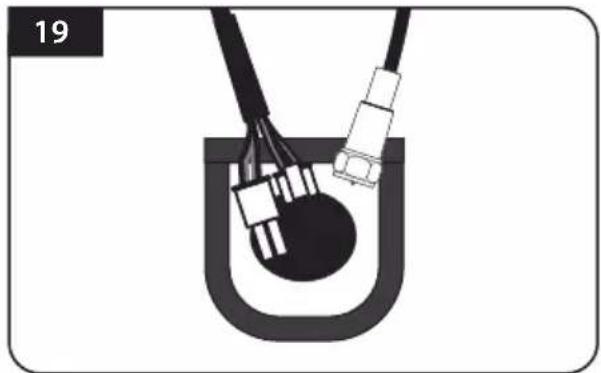

Zet de kabel binnen de kabelhouder als weergegeven op de bovenstaande afbeelding
Plaats de geassembleerde kabelhouder binnen de band marking. Boor drie (3) gaten van 2mm

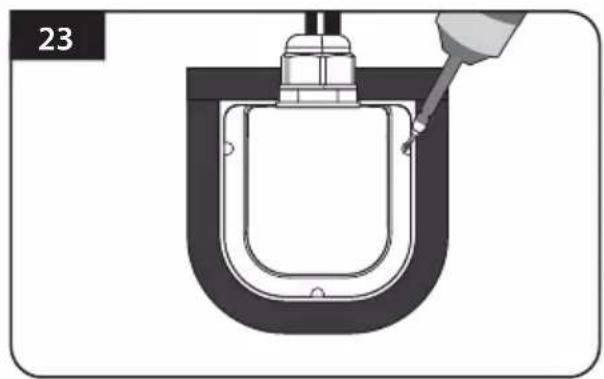

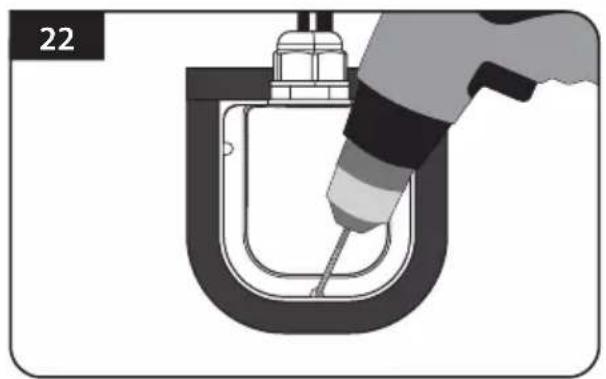

Monteer de kabelhouder op het voertuigdak met drie (3) schroeven van de M4 x 20 aan de boorgaten gemaakt
Breng silicone aan rond de kabelhouder en op de bovenkant van de schroeven voor waterdichtheid
Sluit de kabels op de toegewezen plaatsen aan en verwijder de afplakband vervolgens reinig de silicone voordat deze droogt

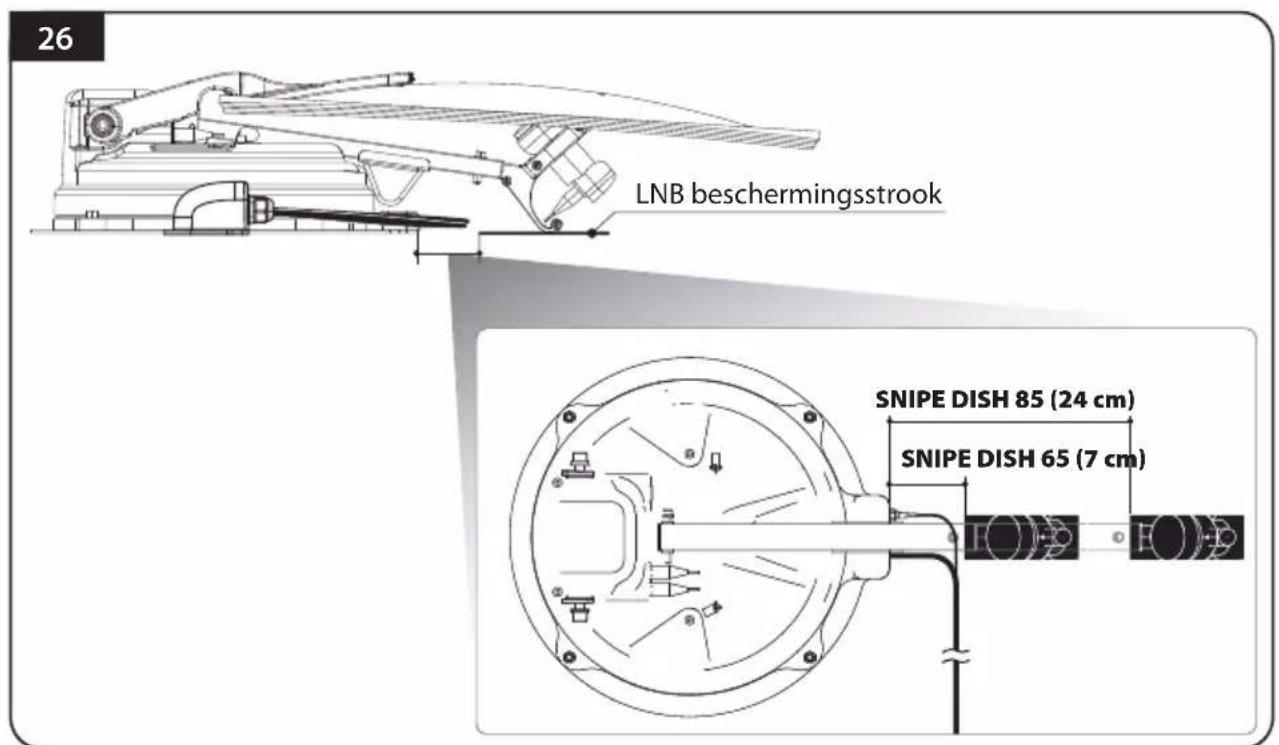

Bevestig de LNB-beschermingsstrook op 7 cm afstand van de antenne-basis (24 cm in SNIPE DISH 85) (zie foto hierboven). Controleer waar de LNB-beugel aan het voertuigdak raakt of de LNB beschermingsstrook correct is geplaatst
* Om verstrengeling van de kabels te voorkomen, zorg ervoor dat de LNB kabel van de de antenne niet wordt aangeraakt door de LNB beschermingsstrook.
Neem de stroomtoevoerkabel voor verbinding van de batterij
Paar de polariteiten van de stroomkabels met de polariteiten van de batterij, rood op rood/zwart op zwart en de gele contactkabel op de contactpoort van het voertuig

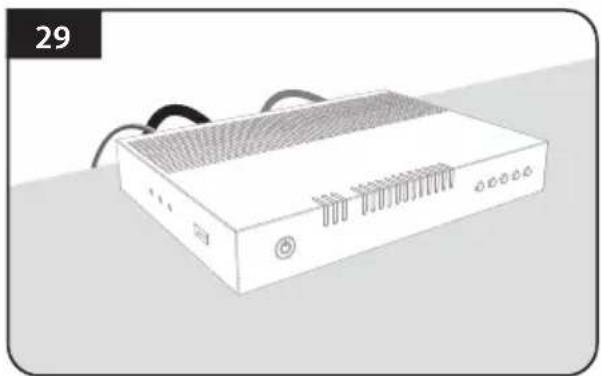

Steek het andere uiteinde van de stroomtoevoerkabel in de controller

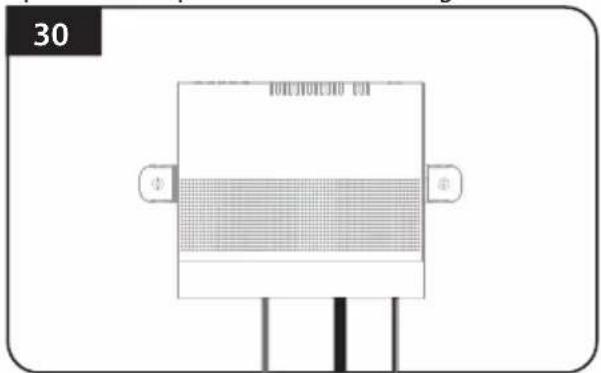

Plaats de controller bij waar de gebruiker wil met vier (4) schroeven van de M4 x 20
