GEBRUIKSAANWIJZING Snipe Dome Selfsat

1. Algemene informatie

1-1. Introductie 2
1-2. Correct gebruik en bediening 3
1-3. Veiligheidsinstructies 4

2. Inhoud

2-1. Onderdelenlijst 5
2-2. Naam van onderdelen 6

3. Bedieningsinstructies

3-1. Verbindingsdiagram 7
3-2. Beschrijving van de functies 8
3-3. Snelle naslag 10

4. Updaten van de firmware

4-1. Verbindingsdiagram voor het updaten 11
4-2. Updateproces 12

5. Probleemoplossing

Probleemoplossing 56.

6. Specificaties

6-1. Afmetingen 17
6-2. Specifications 17

7. Installatie op de camper

7-1. Benodigde ruimte voor de SNIPE DOME 18
7-2. Gereedschap voor installatie 19

1. Algemene informatie

1-1. Introductie

Deze instructies beschrijven de functies en bediening van het SNIPE DOME satellietsysteem.

Alleen door deze instructies te volgen wordt de juiste en veilige bediening van het systeem gewaarborgd. Uw SNIPE DOME is een intelligent satelliet-TV ontvangst-antennesysteem dat zichzelf op een vooraf ingestelde satelliet kan richten zolang het systeem zich binnen bereik van deze satelliet bevindt.

De SNIPE DOME neemt met zijn slanke en wendbare antennebehuizing alleen de benodigde ruimte in beslag terwijl het de vereiste aanpassingen maakt.

Zorg voor algemeen gebruik altijd ervoor dat het systeem een ongehinderd zicht heeft op de hemel. Als het signaal van de satelliet wordt onderbroken door obstakels zoals bergen, gebouwen of bomen, zal het toestel niet werken en kan er geen tv-signaal worden ontvangen.

De eerste paar pagina's van deze instructies bevatten informatie over de algemene functies van uw SNIPE DOME, gevolgd door een uitleg over alle instellingsopties. De laatste pagina's van de instructies gaan over verschillende technische aspecten van de SNIPE DOME.

Dit product is ontworpen om te monteren op voertuigen met maximum snelheden tot 130 km/u. De antenne is ontworpen om zich automatisch op geostationaire TV-satellieten te richten. De stroomvoorziening van het systeem word verzorgd door het standaard elektrische systeem van het voertuig met een gelijkspanning van 12V of 24V.

Gebruik van het systeem voor enig ander doel is niet toegestaan.

Let ook op de volgende instructies van de fabrikant:

• Het is niet toegestaan om het apparaat aan te passen door individuele componenten toe te voegen of te verwijderen.
• Het gebruik van componenten anders dan de origineel geïnstalleerde componenten is niet toegestaan.
• Installatie mag alleen gedaan worden door voldoende gekwalificeerd personeel. Alle instructies in de apart geleverde installatiehandleiding moeten nauwlettend worden gevolgd.
• Het product heeft geen regulier onderhoud nodig. De behuizingen mogen niet geopend worden. Controles en onderhoud moeten altijd uitgevoerd worden door een gekwalificeerde specialist.
• Alle relevante en goedgekeurde richtlijnen van de auto-industrie moeten in acht worden genomen en nageleefd.
• Het systeem mag alleen op harde voertuigdaken worden geïnstalleerd.
• Vermijd het schoonmaken van uw voertuig met gemonteerd satellietsysteem in een wasstraat of wasbox of met een hogedrukreiniger.

1-3. Veiligheidsinstructies

Om er zeker van te zijn dat uw SNIPE DOME juist werkt, moet u ervoor zorgen dat de bedieningsinstructies in deze handleiding gevolgd worden en gebruikt wordt zoals bedoeld.

Als het systeem correct geïnstalleerd is, zal de antenne automatisch de ruststand aannemen en zich in deze positie vergrendelen als de motor gestart wordt. Als het systeem niet volledig verwijderd kan worden vanwege nalatigheid van de gebruiker, dan is het uw verantwoordelijkheid te controleren dat de antenne juist en veilig opgeborgen is.

Let er ook op dat verschillende wettelijke voorschriften voor het gebruik van elektrische en elektronische apparaten worden toegepast in verschillende landen. Als gebruiker van het product bent u verantwoordelijk voor het zorgen voor naleving van de relevante wetten en regelgeving. De fabrikant is niet aansprakelijk voor directe of indirecte daaruit volgende schade aan het systeem, het motorvoertuig of andere apparaten door gebruik van ongeschikte accu's, foutieve installatie of foutieve aansluiting van de kabels.

2. Inhoud

2-1. Onderdelenlijst

Beugel voor Bediening

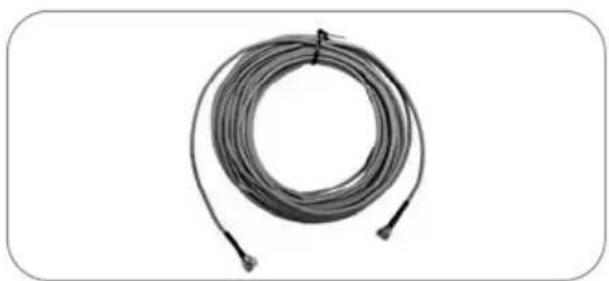

Ontvangerkabel (12m – grijs)

Stroomkabel met sigarettenplug

2-2. Naam van onderdelen

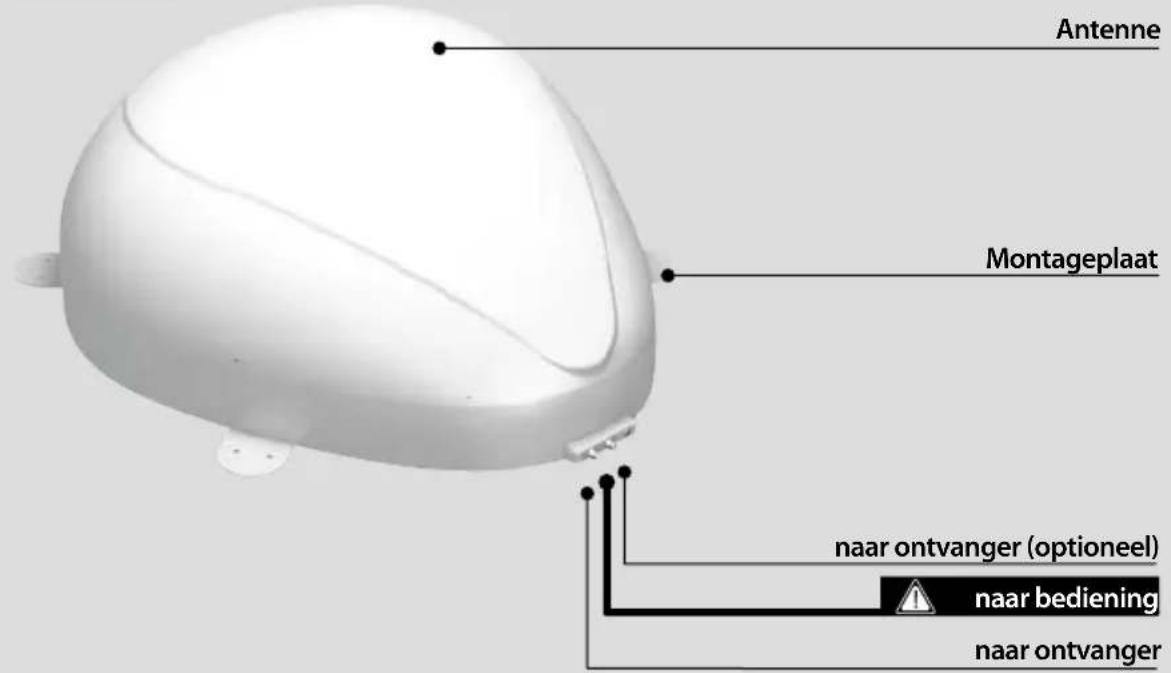

Hoofdunit

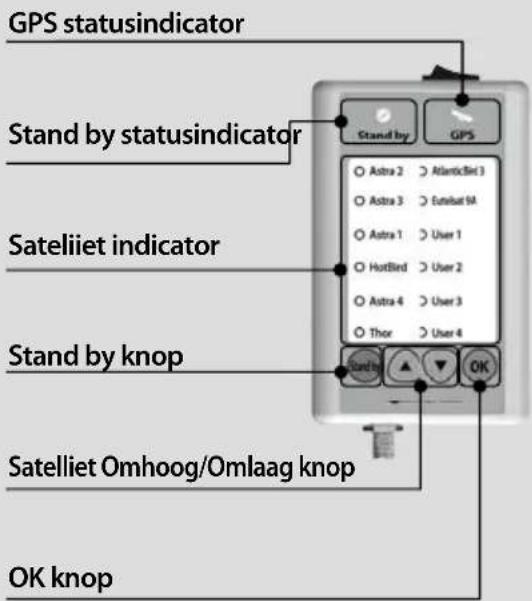

Bediening

3. Bedieningsinstructies

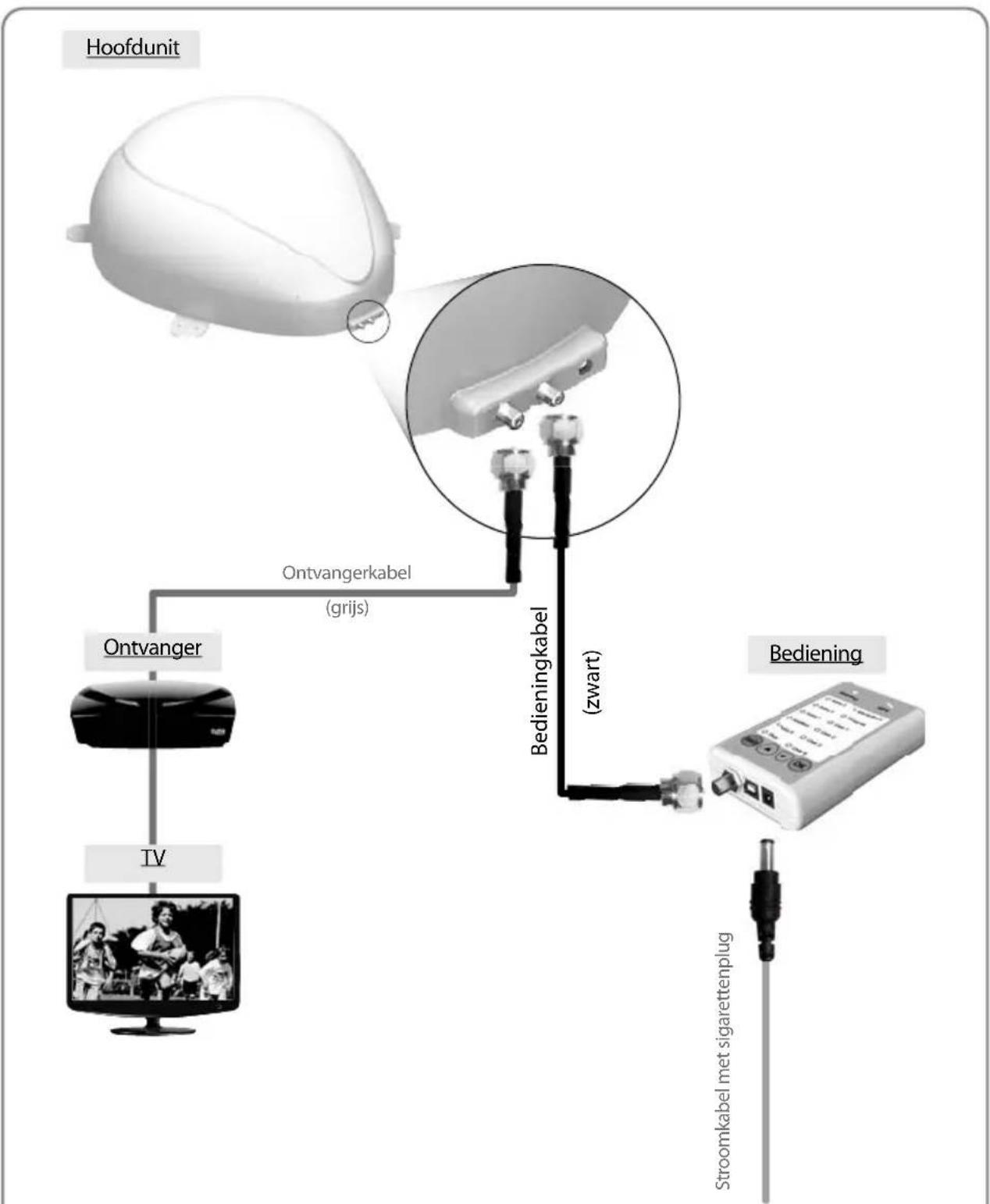

3-1. Verbindingsdiagram

Gebruik de zwarte kabel om de besturing aan de schotel te koppelen. Gebruik een andere kleur kabel, of markeer ze, om onderscheid te houden voor de kabel naar de receiver.

3-2. Beschrijving van de functies

A. Aanzetten

Functie Omschrijving		Bediening
	“Aan-/uit” knop	i. Als alle kabels correct zijn aangesloten, zet dan het apparaat aan met de aan-/uit knop boven op de bediening.
	“Stand by Status” indicator Standby “AAN”	ii. Als de antenne in de ruststand staat, zal de “Stand by status” indicator continu oplichten om aan te geven dat het systeem klaar voor gebruik is.
	“Stand by status” indicator knippert	iii. Als de antenne niet in de ruststand stond, zal de “Stand by status” indicator knipperen en de antenne zal binnen maximaal 2 minuten terugkeren naar de ruststand. Daarna licht de indicator continu op.

B. Satelliet selecteren

Functie Omschrijving Bediening
	""Satelliet Omhoog/Omlaag" knop" indicator↓"OK" knop
	i. Zodra de antenne en de bediening verbonden zijn, kunt u naar wens een satelliet selecteren en wijzigen.
	ii. Selecteer met de "Omhoog/Omlaag" knoppen de gewenste satelliet en druk vervolgens op de "OK" knop om de keuze te bevestigen.
	iii. Als u de verkeerde satelliet geselecteerd heeft kunt u opnieuw naar een doelsatelliet zoeken met de "Omhoog/Omlaag" knop. Met de "OK" knop wordt de keuze bevestigd.

C. Een satelliet zoeken

Functie Omschrijving		Bediening
	"Satelliet" indicator	i. Na het selecteren van de satelliet gaat de "Stand by status" indicator uit en begint de indicator van de geselecteerde satelliet te knipperen.
		ii. Zodra de geselecteerde satelliet gevonden is licht de indicator van de satelliet continu op.

D. Van satelliet veranderen

Functie Omschrijving Bediening
	"Satelliet Omhoog/Omlaag" knop indicator↓"OK" knop	i. Als u van satelliet wilt veranderen kunt u de doelsatelliet wijzigen met de "Omhoog/Omlaag" knoppen en vervolgens de "OK" knop indrukken om de nieuwe satelliet te selecteren.

E. Terug naar de ruststand

Functie Omschrijving Bediening
	"Stand by" knop	i. Houd de "Stand by" knop een aantal seconden ingedrukt als u de antenne terug in de ruststand wilt zetten.

F. GPS LED indicator

Functie Omschrijving		Bediening
	“GPS” indicator	i. De GPS indicator bevestigt de positie via 24 GPS satellieten over de hele wereld.
		ii. Als uw SNIPE DOME een GPS signaal identificeert zal de GPS LED indicator continu oplichten, ongeacht of de antenne stil staat of beweegt.Met GPS kan een satelliet sneller gevonden worden, het optimale signaal sneller ontvangen worden en kan de SNIPE DOME geassisteerd worden met het vinden van de beste elevatie en rotatiehoek.
		iii. De GPS LED indicator knippert ook als de satellietinformatie updates wordt om te laten zien dat de update-procedure gestart is. Tijdens de update procedure betekent een oplichtende GPS LED indicator niet dat de unit met een GPS satelliet communiceert.

3-3. Snelle naslag

Soort Beschrijving

Bediening(Een satelliet zoeken)

1. Zet het apparaat aan met de “aan-/uitknop” boven op de bediening.2. Alle indicatoren knipperen tweemaal als het apparaat wordt aangezet.3. Wacht tot “Stand by status” en de “Satelliet” indicator van de door u reeds geselecteerde satelliet of de eerste satelliet in de bediening constant oplichten.4. Selecteer de gewenste satelliet met de “Omhoog/Omlaag” knoppen en druk vervolgens op de “OK” knop om te selecteren.5. Als de satelliet indicator gaat knipperen, wacht dan a.u.b. een moment totdat deze continu oplicht.6. Als de satelliet indicator constant oplicht, is de geselecteerde satelliet gevonden en kan het signaal op de satelliet-TV ontvangen worden.

4. Updaten van de firmware

4-1. Verbindingsdiagram voor het updaten

※ Zoeken programma met targeting satellieten is voorgeprogrammeerd. Als er geen probleem om de satellieten te zoeken, hoeft niet onder updateproces.

"De USB-poort wordt alleen gebruikt voor satellietinformatie updates"

Sluit de bediening simpelweg op de PC aan met een USB kabel. De USB kabel is niet meegeleverd.

4-2. Update Process

Gebruik het SNIPE DOME update programma om de satellietdata van uw SNIPE DOME te vernieuwen.

i. Verbind de hoofd unit – controller – PC
ii. ii. Download het update programma van onze website (http://www.selfsat.com) volgens de volgende aanwijzingen.

1. Klik op [S/W update] van het model dat u wilt updaten en download het update programma.
2. Download de satellietdata. (Controleer het productmodel en de regio en zorg ervoor dat u de juiste satellietdata downloadt.)
3. Download het USB Serial Driver bestand.

Installeer de [USB Serial Driver]iii.

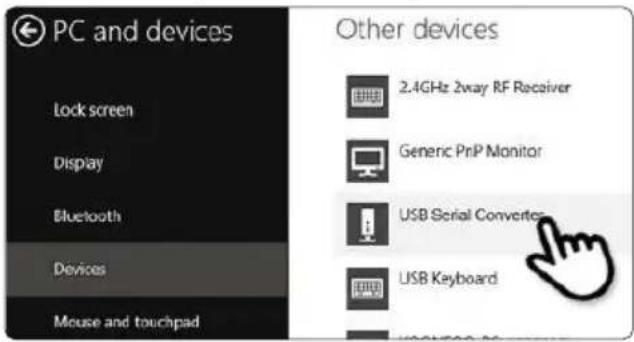

1. Verbind de USB kabel en zet de controller aan. Controleer of de [USB Serial Converter] poort is geactiveerd op [PC and Devices].
2. Als alles correct verbonden is en de controller aan staat maar de [USB Serial Converter] nog niet is geactiveerd, download dan de USB Driver via de home page.

Installatieiv.

• Unzip het [update programma].

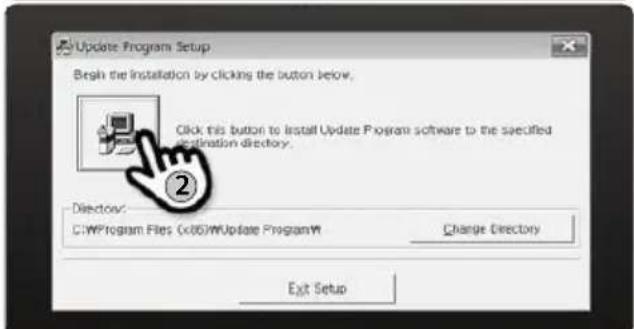

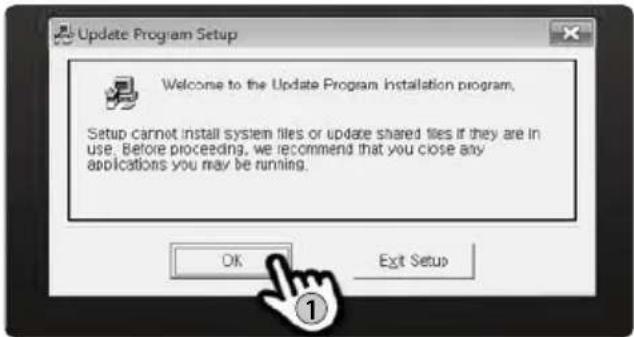

• Open [setup.exe] en volg de aanwijzingen op de afbeeldingen.

Doorgaan met de updatev.

1. Als u het geïnstalleerde update programma opent zal het scherm zal worden weergegeven.

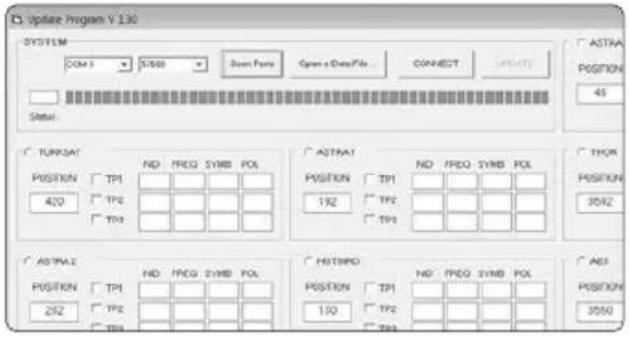

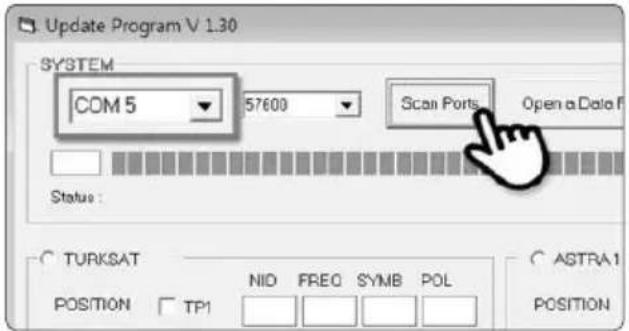

1. Zet de controller aan en klik op [Scan Ports]. De poortnaam kan afwijken afhankelijk van het PC model.

LET OP

Als u het bericht [Invalid port] ziet nadat u op [Scan Ports] heeft geklikt, controleer dan of u de juiste poort heeft geselecteerd. Als u zelfs na correcte selectie het bericht [Invalid port] ziet, wijzig dan de instellingen als volgt; u kunt de instructies tot 5-3 overslaan als u het bericht [Invalid port] niet ziet.

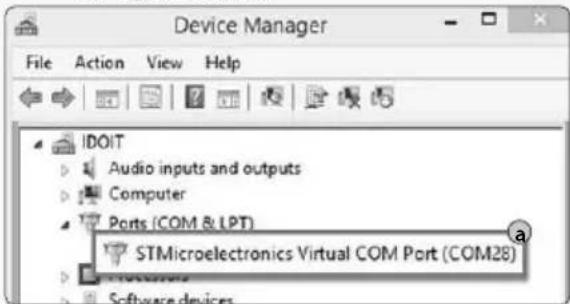

02-a. lik op de COM poort in [Device manager] en klik op eigenschappen.

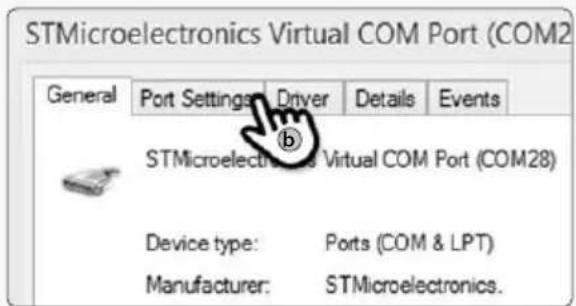

02-b. Ga naar [Port Settings]

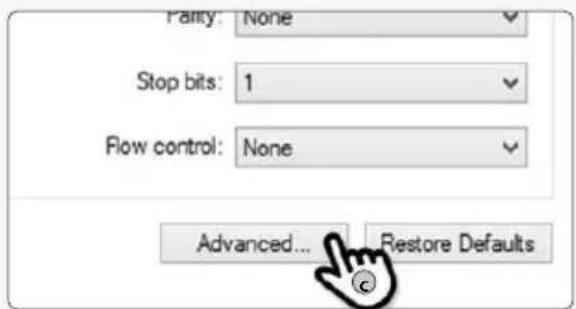

02-c. Ga naar [Advanced...]

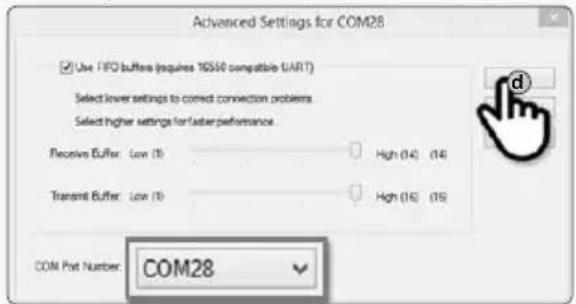

02-d. Wijzig het COM poortnummer naar één van de lage nummers en klik [OK].

1. Open het databestand (*.idt) zoals op de afbeelding.

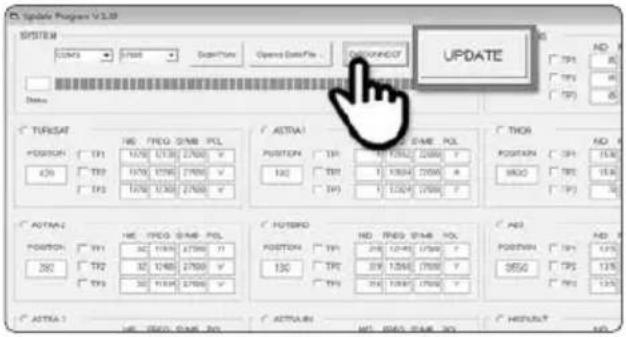

1. Klik op de [Connect] knop en controller of de [update] knop is geactiveerd zoals op de volgende afbeelding.

1. Controleer de satelliet en TP om te updaten, en klik [UPDATE].

LET OP

Tenminste één TP moet worden geselecteerd om te updaten. Satellieten moeten één voor één ge-update worden.

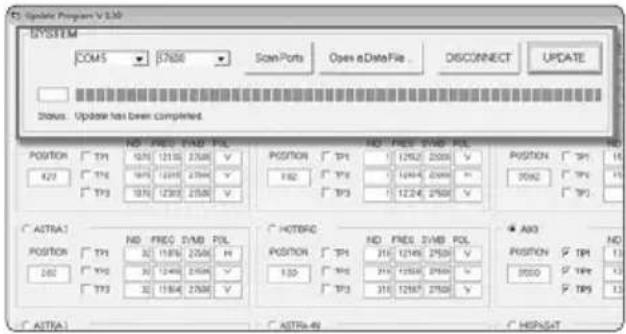

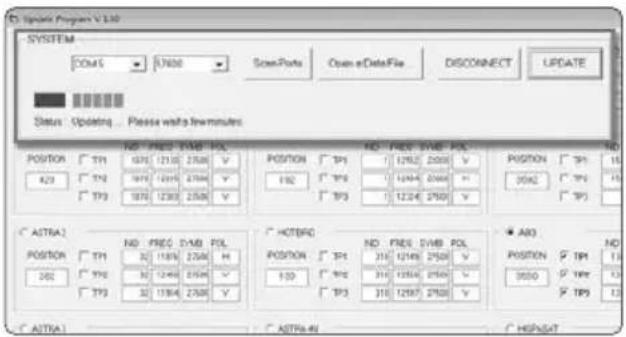

1. De voortgang van de update wordt weergegeven zoals op de afbeelding.

LET OP

De GPS LED zal knipperen tijdens de update. (Als de update niet correct verloopt zal de LED niet knipperen. Controleer in dit geval of alle kabels van de hoofd unit – controller-PC correct verbonden zijn en of de controller LED brandt)

Als de stroomvoorziening van de controller is uitgeschakeld, de kabelverbinding verbroken of door andere oorzaken het update proces is onderbroken, start dan het update proces vanaf het begin.

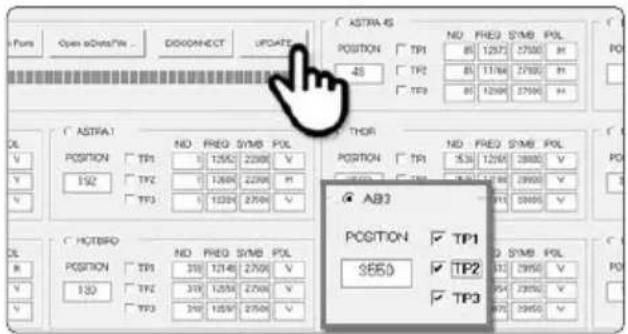

1. Als u andere satellieten ook wilt updaten, controleer dan de gewenste satelliet en herhaal dezelfde stappen.

LET OP

U kunt de update ook handmatig uitvoeren door de waardes op het scherm naar wens te wijzigen. Als u incorrecte data invoert, zal een ERROR bericht worden getoond.

• Lees het ERROR bericht en corrigeer de data volgens de aanwijzingen.
• Als u correcte data heeft ingevoerd maar het bericht [Data Format ERROR] wordt nog steeds weergegeven, voer dan andere data in of neem contact op met [e-mail].

vi. Als laatste stap gebruikt u SNIPE DOME en controleert u of het op correcte wijze naar de ge-update satelliet zoekt.

Als SNIPE DOME na de update de satelliet niet kan vinden, probeer dan om nogmaals te updaten of neem contact op met [e-mail].

LET OP

Zet de stroomvoorziening niet uit en verbreek de kabelverbinding niet voordat de update procedure is afgerond.

De update methode van de satellietdata kan gewijzigd worden op basis van de laatste satellietdata.

Zorg ervoor dat u de update methode op onze website (www.selfsat.com) gebruikt.

5. Probleemoplossing

Er zijn een aantal veelvoorkomende problemen die de ontvangstkwaliteit van het signaal of de bediening van de SNIPE DOME kunnen beïnvloeden. De volgende paragrafen behandelen deze problemen en mogelijke oplossingen.

A. De aan-/uitknop van de bediening reageert niet.

i. Controleer nogmaals of alle kabels correct zijn aangesloten.

√ Verbinding tussen de stroomtoevoer en de bediening.
√ Verbinding tussen de bediening en de antenne. Zorg ervoor dat de rechterpoort van de antenne op de bediening is aangesloten.

Controleer of de stroomtoevoerkabel beschadigd is.ii.

B. De geselecteerde satelliet kan niet gevonden worden.

i. Satellietsignalen kunnen geblokkeerd of verzwakt worden door gebouwen en bomen. Controleer of er in zuidwaartse richting geen obstakels zijn.
ii. Controleer regelmatig de firmware van de bediening en download de meest recente updates voor uw SNIPE DOME.

i. De antenne beweegt niet naar de gewenste positie.

√ Probeer het apparaat uit en weer aan te zetten.

ii. Als de antenne lawaai maakt terwijl deze niet beweegt.

√ Probeer het apparaat uit en weer aan te zetten. Neem contact op met uw lokale distributeur als het probleem aanhoudt.

D. Andere problemen

i. Als het systeem verkeerd is aangesloten zal het niet correct werken. Neem contact op met uw lokale distributeur voor assistentie in geval van schade aan de kabels.

6. Specifications

6-1. Dimension

Afmeting	800 x 685 x 300 mm
Gewicht (Main Unit)	9.6 kg
antenne Gain	33,7 dBi @ 12.7GHz
min EIRP	50 dBW
polarisatie	Lineair (horizontaal / verticaal)
uitgang	1 uitgang / 2-uitgang (optioneel)
LNB Input Frequentie	10,7 ~ 12,75 GHz
LNB Frequentie van de output	950 ~ 2,150MHz
hoek Range	(EL) 15° -75° / (AZ) 390°
Satelliet zoeken Tie	120 seconden (gemiddelde)
Vereiste van de macht	30W (het zoeken)
Input Voltage	DC 12 ~ 24V
Bedrijfstemperatuur	-30°C ~ +60°C

7. Installatie op de camper

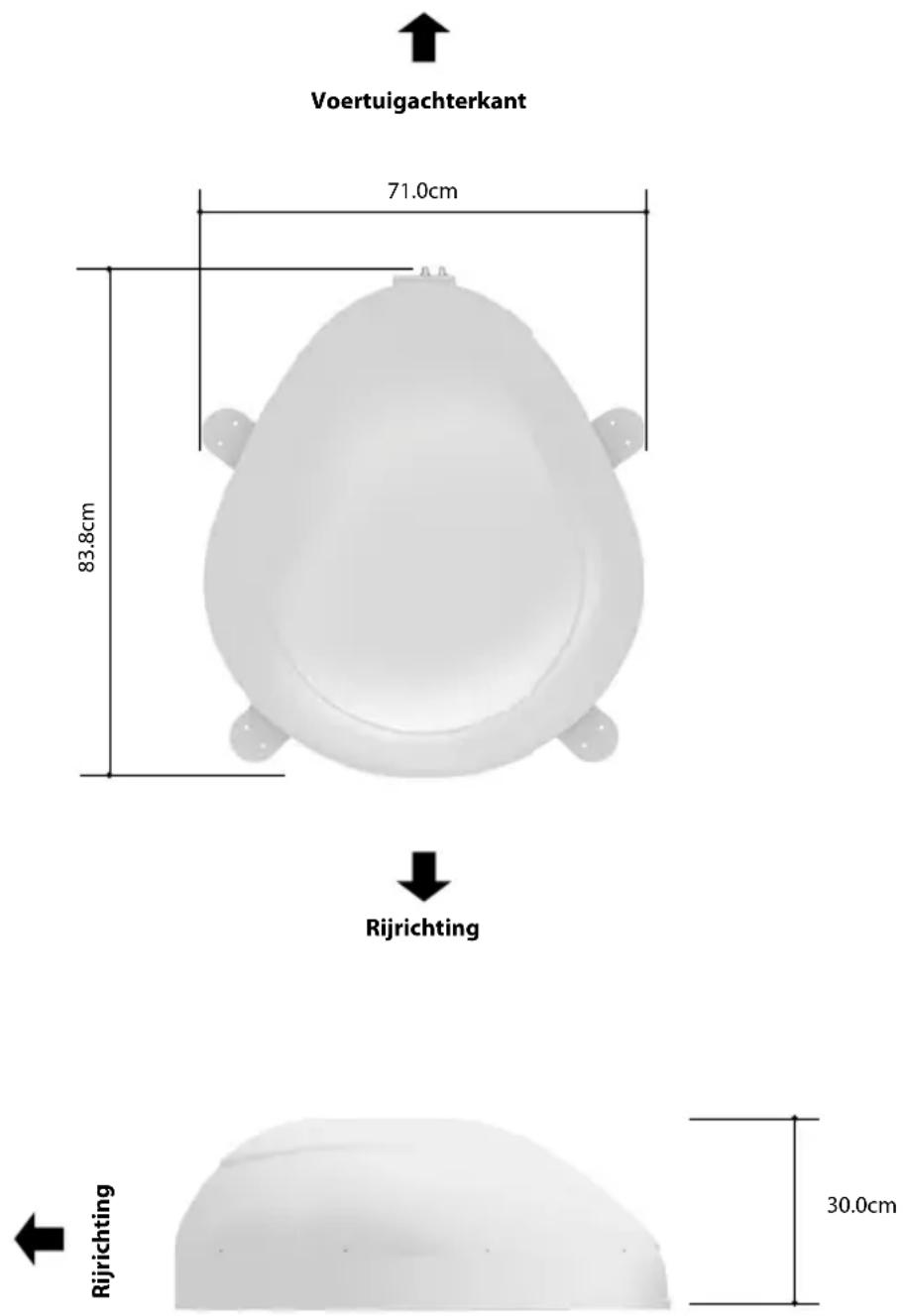

7-1. Benodigde ruimte voor de SNIPE DOME

Zorg ervoor dat er voldoende ruimte is om de SNIPE DOME op te vouwen, evenals de bedieningsrange (radius).

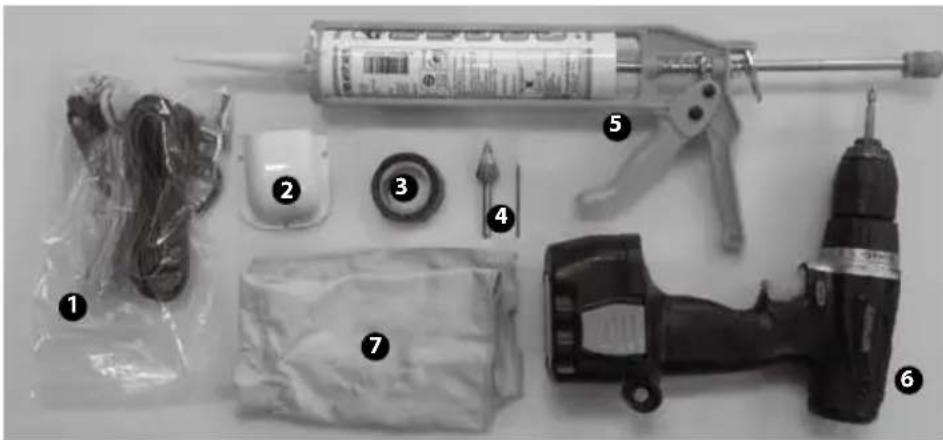

7-2. Gereedschap voor installatie

1 Kit voor installatie (bout M4x20 (11) / M4x16 (2), Kabelwartel, Stroomkabel met sigarettenplug)
2 Kabelhouder
3 Wrijvingstape
4 2mm boorbitje, 15mm boorbitje
5 Siliconenkit
6 Boormachine
7 Schoonmaakmiddel

SNIPE DOME Installatie op het dak van de auto (hetzelfde voor alle 4 montage-plaatranden)

Reinig het oppervlak met schoonmaakmiddel.

Plaats de SNIPE DOME op het midden van het dak van de auto.

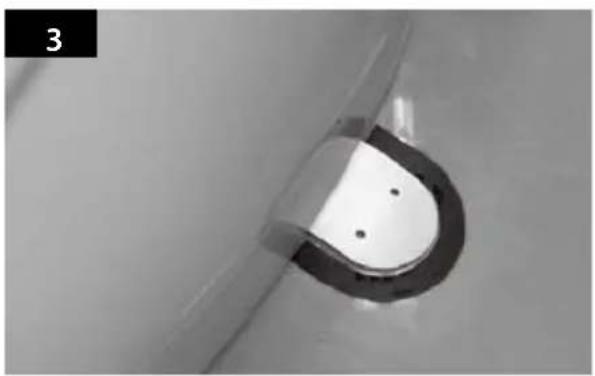

Bevestig de wrijvingstape buiten de montageplaat op 4mm afstand van de randen van de plaat.

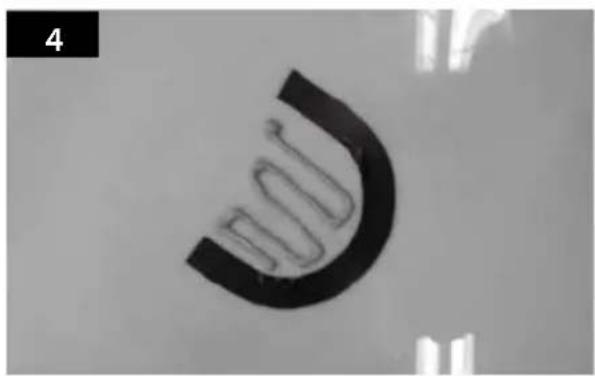

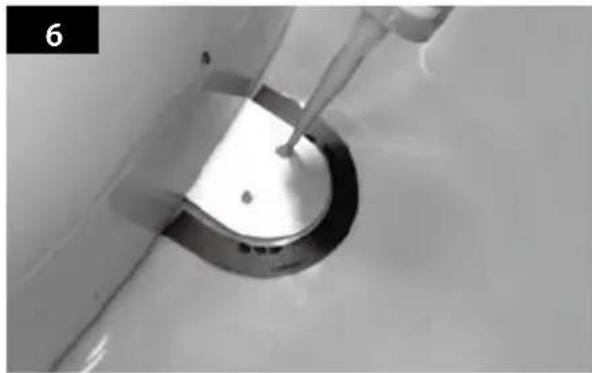

Haal de bevestigingsplaat weg om siliconenkit aan te brengen binnen de randen van de wrijvingstape.

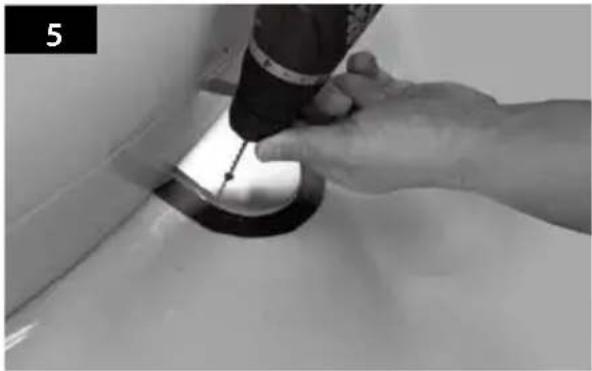

Plaats de montageplaat terug op de aangebrachte siliconenkit en maak 2 gaten (2mm) met de boor.

Fix montageplaat op het dak van de auto met behulp van 2 M4x20 schroeven.

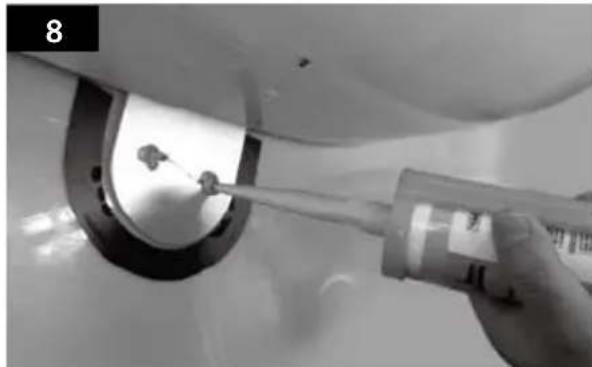

Breng opnieuw siliconenkit aan op de astgedraaide schroeven.

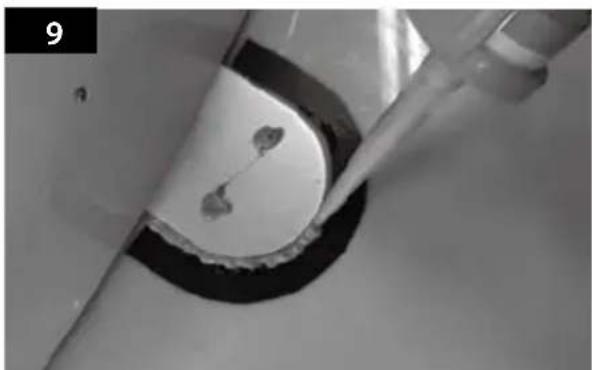

Spuit siliconenkit rond de montageplaat

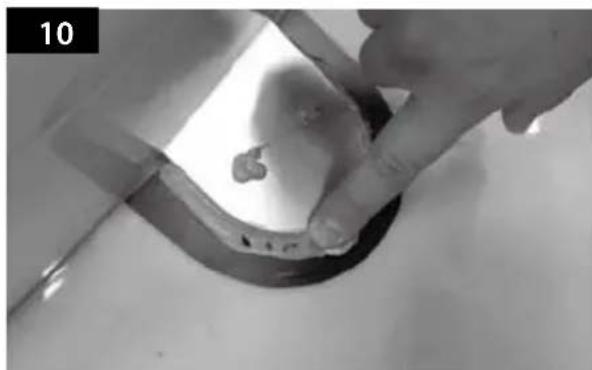

Strijk de aangebrachte siliconenkit glad.

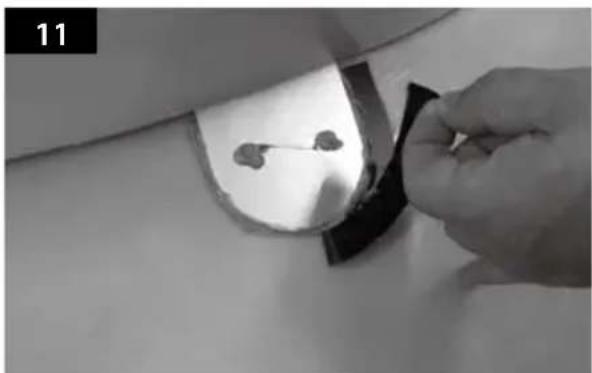

Verwijder de wrijvingstape en laat drogen.

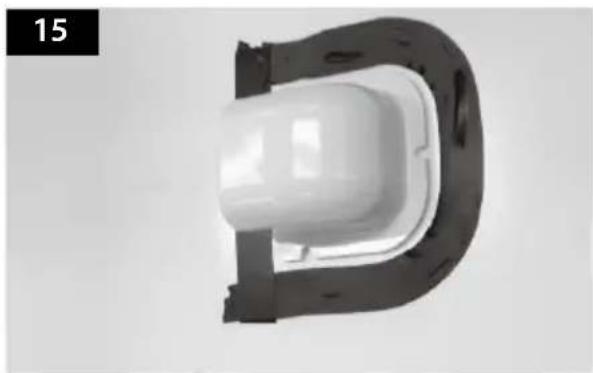

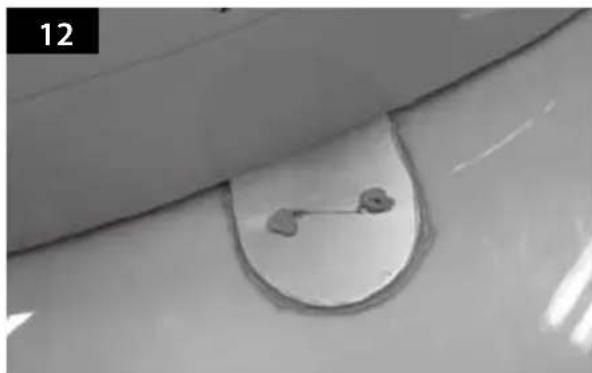

De afbeelding die u zult zien. Hetzelfde voor alle 4 de montageplaat randen.

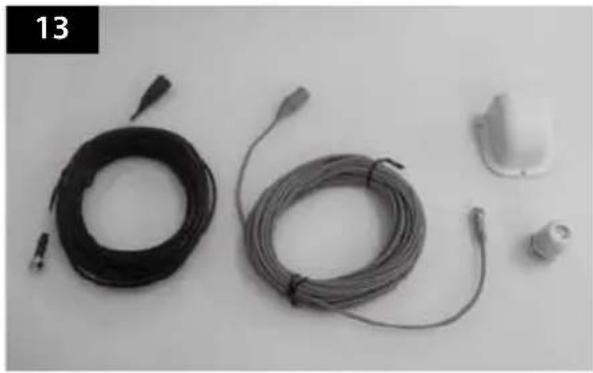

Gereedschap nodig voor installatie van de kabelhoude.

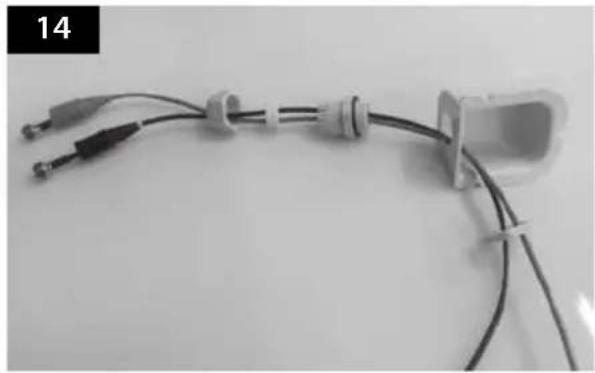

Steek de kabels erin zoals aangegeven op de foto.

Plaats de kabelhouder voor het middelpunt van de antenne (30cm ervan af) met de open zijde van de kabelhouder naar de bevestigingsplaat toe. Plak vervolgens wrijvingstape op de buitenkant van de kabelhouder.

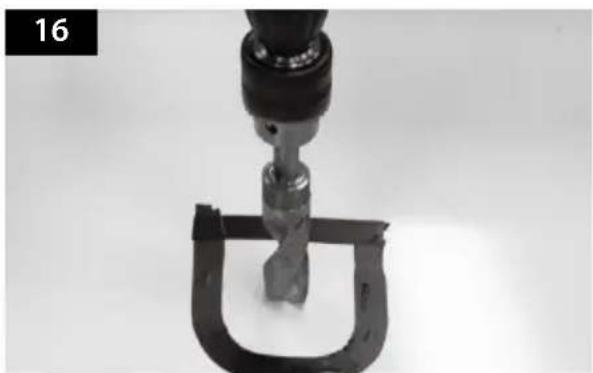

Boor een gat van 15mm in het midden van de markering van de tape.

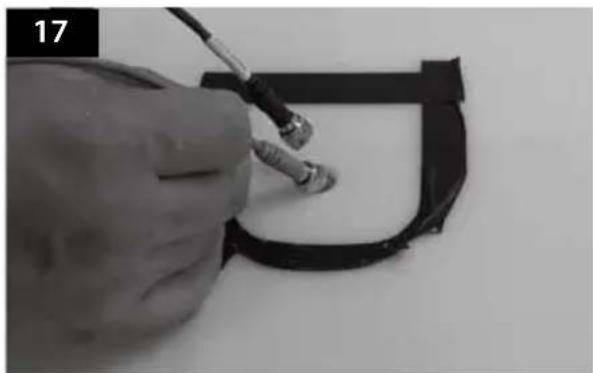

Plaats Receiver & Controller kabel door het gat.

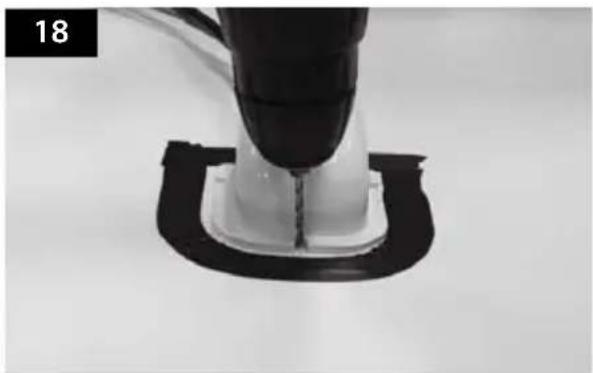

Plaats de kabelhouder op de gemarkeerde tape en boor 3 gaten van 2mm.

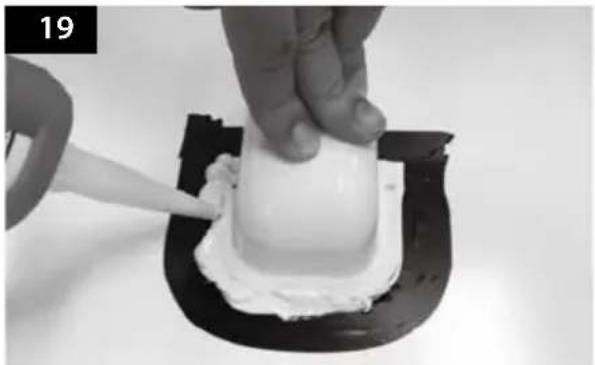

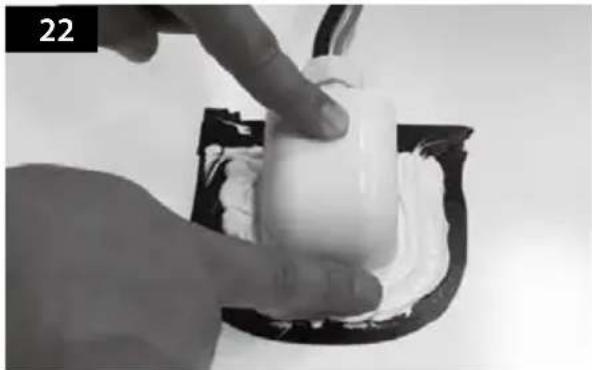

Breng siliconenkit aan rondom de kabelhouder.

Bevestig de kabelhouder op het dak van de auto met 3 M4x20 schroeven.

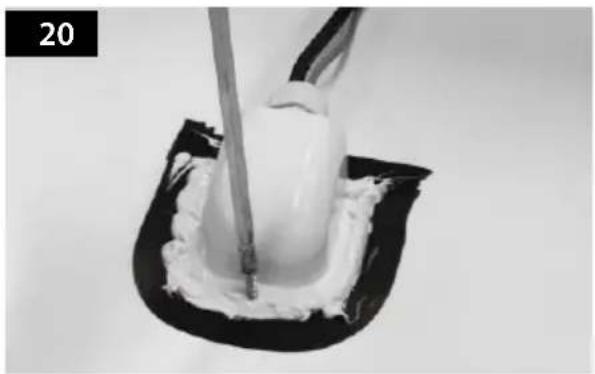

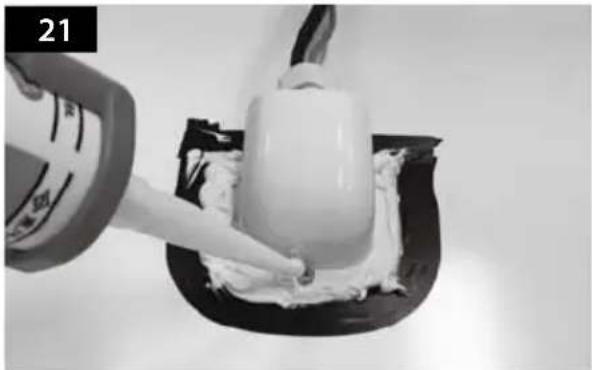

Breng siliconenkit aan op en rondom de schroeven.

Verwijder de wrijvingstape.

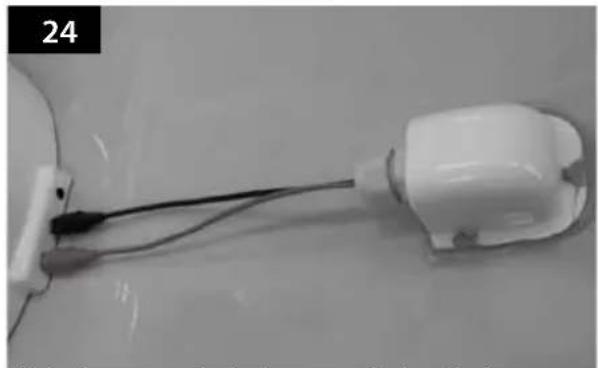

Sluit de zwarte kabel aan op de bediening (midden) en de grijze kabel op de bediening (links).

a. Gebruik Bedieningkabel (Zwart) en Sigaar jack adapter aan te sluiten op de Bediening.

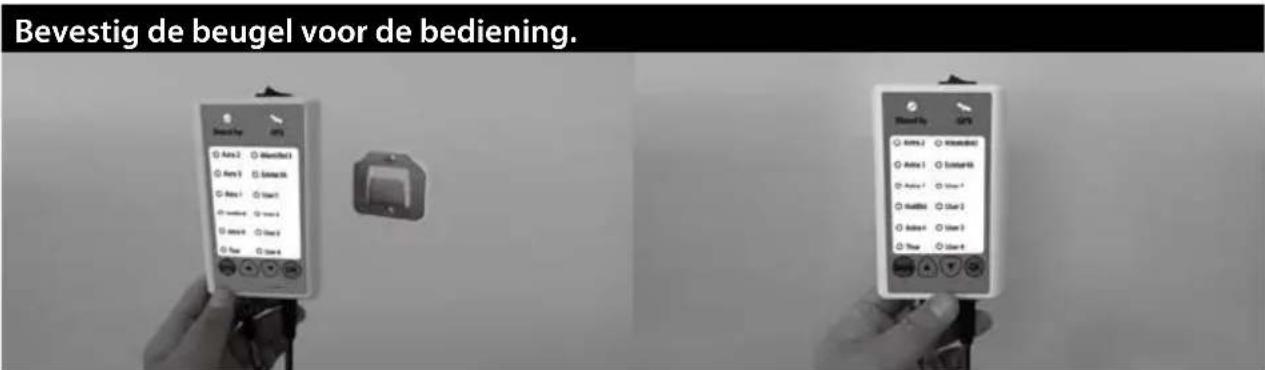

b. Bevestig de beugel voor de Bediening naar waar je wilt.

c. Plaats de Bediening op de beugel voor.
