CFlex 1 - équipements de mesure BENNING - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Transformateur de courant alternatif souple (pince flexible)
Marque	BENNING
Modèle	CFlex 1
Catégorie de mesure	Courant alternatif jusqu'à 3000 A AC
Plages de mesure	30 A, 300 A, 3000 A AC
Sortie	100 mV/A (30 A), 10 mV/A (300 A), 1 mV/A (3000 A)
Précision	± 3,0 % de la valeur finale de la plage de mesure (45-65 Hz)
Erreur de positionnement	± 1,0 % à 25 mm, ± 2,0 % à 50 mm, ± 3,0 % à 75 mm du centre
Largeur de bande	10 Hz à 10 kHz (-3 dB)
Erreur de phase	< ± 1°
Bruit résiduel	0,03 A / 0,075 A / 0,5 A selon plage
Impédance de charge minimale	10 MΩ
Alimentation	2 piles 1,5 V AAA (LR03)
Autonomie des piles	Environ 120 heures (alcaline)
Indicateur de pile faible	LED rouge
Longueur de la boucle de mesure	46 cm
Diamètre de la boucle	8,5 mm
Longueur du câble (boucle au boîtier)	1,8 m
Longueur du câble (boîtier aux connecteurs)	0,5 m
Dimensions du boîtier (L x l x h)	120 x 70 x 26 mm
Poids	325 g
Catégorie de surtension	600 V CAT III / 1000 V CAT II
Degré de protection	IP30
Température de fonctionnement	0 °C à 50 °C, HR < 80 %
Température de stockage	-10 °C à 60 °C, HR < 70 % (sans piles)
Altitude maximale	2000 m
Normes	EN 61010-1, EN 61010-2-032, EN 61010-031
Entretien	Nettoyage avec chiffon sec ; remplacer les piles lorsque la LED rouge s'allume
Étalonnage recommandé	Tous les ans
Contenu de la livraison	CFlex 1, câble de mesure avec fiches 4 mm, étui, 2 piles AAA, notice

FOIRE AUX QUESTIONS - CFlex 1 BENNING

Quelles sont les plages de mesure du BENNING CFlex 1 ?

Le BENNING CFlex 1 offre trois plages de mesure : 30 A, 300 A et 3000 A en courant alternatif, sélectionnables via un commutateur rotatif.

Comment convertir la tension de sortie en courant mesuré ?

La sortie est de 100 mV/A sur la plage 30 A, 10 mV/A sur 300 A et 1 mV/A sur 3000 A. Par exemple, 2500 mV lus sur le multimètre correspondent à 25 A, 250 A ou 2500 A selon la plage.

Quelle est la précision de mesure du CFlex 1 ?

La précision est de ± 3,0 % de la valeur finale de la plage (45-65 Hz). Une erreur supplémentaire de positionnement s'ajoute si le conducteur n'est pas centré dans la boucle.

Quel type de piles utilise l'appareil et quelle est leur autonomie ?

Il utilise 2 piles AAA (LR03) de 1,5 V. L'autonomie est d'environ 120 heures avec des piles alcalines. Une LED rouge s'allume lorsque les piles sont faibles.

Quelles sont les dimensions et le poids du CFlex 1 ?

Le boîtier mesure 120 x 70 x 26 mm et pèse 325 g. La boucle souple a une longueur de 46 cm et un diamètre de 8,5 mm.

Quelle est la tension maximale autorisée par rapport à la terre ?

Le CFlex 1 peut être utilisé sur des circuits 600 V CAT III ou 1000 V CAT II par rapport à la terre. Ne pas dépasser ces limites sous peine de danger électrique.

Puis-je utiliser le CFlex 1 sur des conducteurs nus sous tension ?

Non, il est interdit d'appliquer la boucle autour de conducteurs dangereux non isolés et actifs. Utilisez uniquement sur des conducteurs isolés ou hors tension.

Comment entretenir et nettoyer le CFlex 1 ?

Nettoyez le boîtier avec un chiffon sec. N'utilisez ni solvant ni produit abrasif. Remplacez les piles si des dépôts blancs apparaissent. Vérifiez l'isolation du câble régulièrement.

Quelle est la bande passante du transformateur de courant ?

La largeur de bande à -3 dB est de 10 Hz à 10 kHz. L'erreur de phase est inférieure à ± 1°.

Comment remplacer les piles du BENNING CFlex 1 ?

Mettez l'appareil hors tension (commutateur sur OFF), déconnectez les câbles, dévissez le couvercle du compartiment à piles au dos, remplacez les deux piles AAA en respectant la polarité, puis refermez.

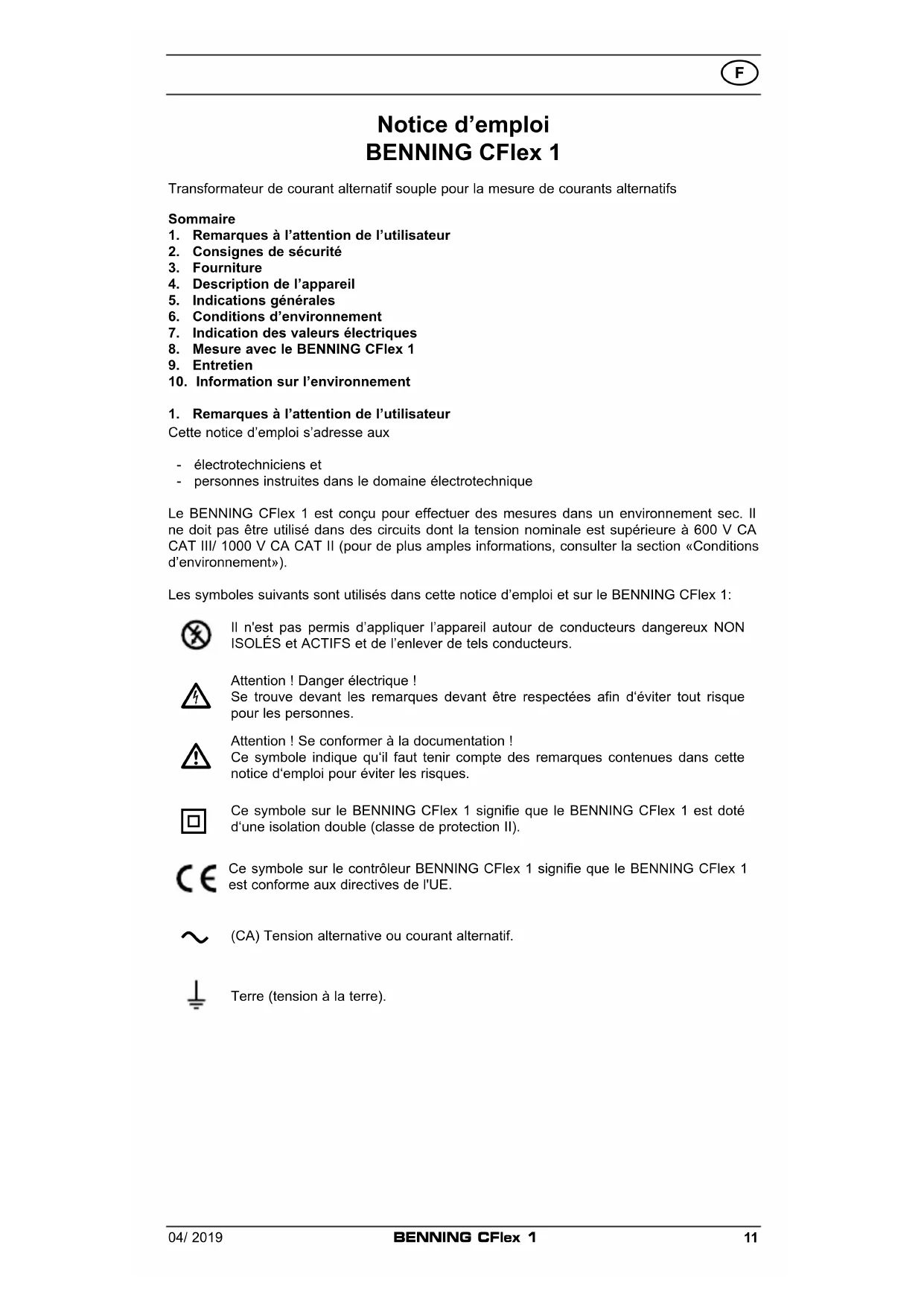

MODE D'EMPLOI CFlex 1 BENNING

Notice d'emploi BENNING CFlex 1

Transformateur de courant alternatif souple pour la mesure de courants alternatifs

Sommaire

1. Remarques à l'attention de l'utilisateur
2. Consignes de sécurité
3. Fourniture
4. Description de l'appareil
5. Indications générales
6. Conditions d'environnement
7. Indication des valeurs électriques
8. Mesure avec le BENNING CFlex 1
9. Entretien
10. Information sur l'environnement

1. Remarques à l'attention de l'utilisateur

Cette notice d'emploi s'adresse aux

• électrotechniciens et
• personnes instruites dans le domaine électrotechnique

Le BENNING CFlex 1 est conçu pour effectuer des mesures dans un environnement sec. Il ne doit pas être utilisé dans des circuits dont la tension nominale est supérieure à 600 V CA CAT III/ 1000 V CA CAT II (pour de plus amples informations, consulter la section «Conditions d'environnement»).

Les symboles suivants sont utilisés dans cette notice d'emploi et sur le BENNING CFlex 1:

Il n'est pas permis d'appliquer l'appareil autour de conducteurs dangereux NON ISOLÉS et ACTIFS et de l'enlever de tels conducteurs.

Attention ! Danger électrique ! Se trouve devant les remarques devant être respectées afin d'éviter tout risque pour les personnes.

Attention ! Se conformer à la documentation ! Ce symbole indique qu'il faut tenir compte des remarques contenues dans cette notice d'emploi pour éviter les risques.

Ce symbole sur le BENNING CFlex 1 signifie que le BENNING CFlex 1 est doté d'une isolation double (classe de protection II).

Ce symbole sur le contrôleur BENNING CFlex 1 signifie que le BENNING CFlex 1 est conforme aux directives de l'UE.

(CA) Tension alternative ou courant alternatif.

Terre (tension à la terre).

2. Consignes de sécurité

Cet appareil a été fabriqué et contrôlé conformément à

DIN VDE 0411 Partie 1/ EN 61010-1

DIN VDE 0411 Partie 2-032/ EN 61010-2-032

DIN VDE 0411 Partie 031/ EN 61010-031

et a quitté les ateliers de production dans un état technique parfait.

Pour conserver cet état et garantir un service sans risques, l'utilisateur doit se conformer aux remarques et aux avertissements contenus dans cette notice d'utilisation. Un maniement incorrect de l'appareil et la non observation des avertissements pourraient provoquer des blessures graves ou danger de mort !

Soyez prudents si vous travaillez avec les conducteurs denudés ou avec des lignes principales. Il y a le risque d'un électrochoc très dangereux au toucher de.

Le BENNING CFlex 1 doit être utilisé uniquement dans des circuits électriques de la catégorie de protection contre les surtensions III avec des conducteurs de max. 600 V ou de catégorie de protection contre les surtensions II avec des conducteurs de max. 1000 V à la terre.

Veuillez noter que les travaux au niveau d'éléments et d'installations conducteurs de tension sont toujours dangereux. Déjà les tensions de 30 V CA et 60 V CC peuvent être mortelles.

Assurez-vous, avant chaque mise en marche, que l'appareil et les câbles ne sont pas détériorés.

Si l'on considère que l'utilisation sans risques n'est plus possible, il faut mettre l'appareil hors service et le protéger contre toute utilisation involontaire.

Une utilisation sans danger n'est plus possible:

- si l'appareil ou le câble de mesure présentent des dommages visibles,

- quand l'appareil ne fonctionne plus,

- après un stockage prolongé dans de mauvaises conditions,

- après des conditions difficiles de transport,

- si l'appareil ou le câble de mesure sont mouillés,

3. Fourniture

Les composants suivants font partie de la fourniture du BENNING CFlex 1 :

3.1 Un appareil BENNING CFlex 1 avec un câble de mesure de sécurité fermement branché avec deux connecteurs de sécurité 4 mm coudé 90°,
3.2 Un étui compact de protection,
3.3 Deux piles de 1,5 V ( micro/ IEC LR03/ type AAA ),
3.4 Une notice d'emploi.

4. Description de l'appareil

Le transformateur de courant alternatif souple BENNING CFlex 1 est un adaptateur de mesure pour les multimètres analogiques et numériques et sert à la mesure de courants alternatifs jusqu'à 3000 A.

voir fig. 1: partie avant de l'appareil

Les éléments d'affichage et de commande représentés à la fig. 1 sont les suivants :

① Boucle de mesure souple, pour pincer le conducteur unifilaire sous tension ( courant alternatif )

② Mécanisme de fermeture de la boucle de mesure

③ Commutateur rotatif, pour sélectionner les plages de mesure

4 Sortie avec deux connecteurs de sécurité 4 mm, rouge, noir, coudé 90°

5 LED verte ( LED « ON » ), s'allume pour signaler que l'appareil est allumé

6 LED rouge (affichage de piles), s'allume en cas d'une pile déchargée

⑦ Couvercle du compartiment à piles

5. Indications générales

5.1 Indications générales concernant le transformateur de courant alternatif

5.1.1 Le commutateur rotatif ③ sert à sélectionner les plages de mesure de 30 A, 300 A ou 3000 A AC.

5.1.2 L'appareil BENNING CFlex 1 est alimenté par deux piles 1,5 V ( micro/ IEC LR03/ type AAA ).

5.1.3 Quand la tension de pile tombe au-dessous de la tension de service prévue de l'appareil BENNING CFlex 1, la LED rouge (affichage de piles) ^6 s'allume.
5.1.4 La durée de vie des piles est de 120 heures environ ( pile alcaline ).
5.1.5 Coefficient de température de la valeur mesurée :

0,1 x ( précision de mesure indiquée ) / °C < 18 °C ou > 28 °C, par rapport à la valeur d'une température de référence de 23 °C

5.1.6 Longueur de la boucle de mesure : 46 cm environ
5.1.7 Diamètre de câble de la boucle de mesure : 8,5 mm environ
5.1.8 Longueur de câble de la boucle de mesure au boîtier : 1,8 m environ
5.1.9 Longueur de câble ( du boîtier aux connecteurs de sécurité 4 mm ) : 0,5 m environ
5.1.10 Dimensions du boîtier : (long. x larg. x haut.) = 120 x 70 x 26 mm
5.1.11 Poids de l'appareil : 325 g

6. Conditions d'environnement

• Le BENNING CFlex 1 est conçu pour procéder à la mesure dans des environnements secs,
• Hauteur barométrique pour les mesures : maximum 2000 m,
• Catégorie de surtension : IEC 60664/ IEC 61010 → 600 V catégorie III, 1000 V catégorie II,
• Degré d'encrassement : 2 (EN 61010-1),
• Type de protection : IP 30 (DIN VDE 0470-1 IEC/ EN 60529),

IP 30 signifie: protection contre l'accès aux composants dangereux et protection contre les impuretés solides > 2,5 mm de diamètre, (3 - premier indice). Aucune protection contre l'eau, (0 - second indice).

- Température de travail et humidité relative de l'air:

Pour une température de service entre 0 °C et 50 °C : humidité relative de l'air inférieure à 80 %, sans condensation

- Température de stockage : L'appareil BENNING CFlex 1 peut être stocké à des températures de - 10 °C à + 60 °C, avec une humidité relative de l'air inférieure à 70 %, sans piles.

7. Indications électriques

Remarque : La précision de mesure est spécifiée comme

- une part relative de la valeur finale de la plage de mesure

Cette précision de mesure est valable pour des températures entre 23 °C ± 5 °C et pour une humidité relative de l'air inférieure à 80 %.

7.1 Plages de courant alternatif

Tension de sortie : 100 mV AC / A AC pour la plage de mesure de 30 A

10 mA pour la plage de mesure de 300 A

1 mA pour la plage de mesure de 3000 A

Plage de mesure Valeur mesurée Sortie			Précision de mesure *dans la plage de fréquence de 45 Hz à 65 Hz
30 A 0 . . . 30 A 0 . . . 3000 mV			± (3,0 % de la valeur finale de la plage de mesure)
300 A	30 . . . 300 A	300 . . . 3000 mV	± (3,0 % de la valeur finale de la plage de mesure)
3000 A 300 A . . . 3000 A	300 . . . 3000 mV		± (3,0 % de la valeur finale de la plage de mesure)

* La précision de mesure est spécifiée pour une courbe sinusoidale. La précision de mesure indiquée est spécifiée pour les conducteurs devant être pincés au centre au moyen de la boucle de mesure ① (voir figure 3). Pour les conducteurs qui ne peuvent pas être pincés au centre, il faut tenir compte d'une erreur supplémentaire.

Distance du centre	Erreur de positionnement
25 mm	± (1,0 % de la valeur finale de la plage de mesure )
50 mm	± (2,0 % de la valeur finale de la plage de mesure )
75 mm	± (3,0 % de la valeur finale de la plage de mesure )

Impédance en charge : au moins 10 MΩ (résistance d'entrée du multimètre)

Bruit : 0,03 A / 0,075 A / 0,5 A

Largeur de bande (- 3 dB) : 10 Hz à 10 kHz

Erreur de phase : < ± 1°

8. Mesurer avec le BENNING CFlex 1

8.1 Préparer la mesure

N'utilisez et ne stockez l'appareil BENNING CFlex 1 qu'aux températures de stockage et de service indiquées et évitez de l'exposer au rayonnement de soleil en permanence.

• Le câble de mesure de sécurité fourni correspond à la tension nominale et au courant nominal de l'appareil BENNING CFlex 1. Le câble de mesure de sécurité est fermement branché à l'appareil BENNING CFlex 1 et ne peut pas être détaché.
• Contrôlez l'isolation du câble de mesure de sécurité. Au cas où l'isolation serait endommagée, il faut mettre au rebut l'appareil BENNING CFlex 1 immédiatement.
• Ne pincez jamais un conducteur sous tension au moyen de la boucle de mesure avant d'avoir raccordé l'appareil BENNING CFlex 1 à un multimètre.
• Toutes sources de parasites fortes à proximité de l'appareil BENNING CFlex 1 pourraient entraîner un affichage instable ainsi que des erreurs de mesure.
• N'appliquez jamais une tension aux contacts de sortie de l'appareil BENNING CFlex 1.

Tenir compte de la tension maximale par rapport au potentiel terrestre! Danger électrique!

La tension la plus haute qui peut être appliquée à l'appareil BENNING CFlex 1 par rapport au potentiel terrestre est de 600 V CAT III / 1000 V CAT II.

8.2 Mesure du courant alternatif

• Sélectionnez la plage de mesure de 30 A, 300 A ou de 3000 A au moyen du commutateur rotatif ③.
• Sélectionnez la fonction de mesure de tension alternative ( V AC ) du multimètre et sélectionnez une plage de mesure pouvant afficher des tensions jusqu'à 3000 mV.
• Mettez en contact le connecteur de sécurité 4 mm noir du câble de mesure de sécurité avec la douille « COM » du multimètre.
• Mettez en contact le connecteur de sécurité 4 mm rouge du câble de mesure de sécurité avec la douille d'entrée de tension (V) du multimètre.
• Pincez le conducteur unifilaire sous tension au centre au moyen de la boucle de mesure souple ①.
• Lisez la valeur de tension sur le multimètre et convertissez-la en la valeur de courant en considérant le facteur de conversion.

Exemple 1 : Plage de mesure : 30 A (100 mV / A)

Valeur de tension affichée au multimètre : 2,500 V AC = 2500 mV AC, correspond à une valeur de courant de 25 A AC

Exemple 2 : Plage de mesure : 300 A (10 mV / A)

Valeur de tension affichée au multimètre : 2,500 V AC = 2500 mV AC, correspond à une valeur de courant de 250 A AC

Exemple 3 : Plage de mesure : 3000 A (1 mV / A)

Valeur de tension affichée au multimètre : 2,500 V AC = 2500 mV AC, correspond à une valeur de courant de 2500 A AC

voir fig. 2 a : mesure de courant alternative

voir fig. 2 b : mesure de courant alternative

9. Entretien

Il faut absolument mettre le BENNING CFlex 1 hors tension avant de l'ouvrir ! Danger électrique !

Seuls des électrotechniciens devant prendre des mesures particulières pour éviter les accidents sont autorisés à procéder à des travaux sur le BENNING CFlex 1 ouvert sous tension.

Procédure à suivre pour mettre le BENNING CFlex 1 hors tension avant de l'ouvrir :

• D'abord, déconnectez l'appareil BENNING CFlex 1 de l'objet à mesurer.
• Après, déconnectez les deux connecteurs de sécurité du câble de mesure de sécurité du multimètre.

Le transformateur de courant alternatif BENNING CFlex 1 n'est pas pourvu d'un fusible.

9.1 Rangement sûr de l'appareil

Dans certaines conditions, la sécurité de travail avec le BENNING CFlex 1 peut ne plus être garantie ; par exemple dans les cas suivants :

- dommages visibles sur le boîtier,

• erreurs lors des mesures,
• conséquences visibles d'un stockage prolongé dans des conditions inadéquates,
• conséquences visibles de conditions difficiles de transport.

Dans de tels cas, il faut immédiatement déconnecter l'appareil BENNING CFlex 1 du point de mesure et le protéger contre toute utilisation.

9.2 Nettoyage

Nettoyez l'extérieur du boîtier avec un chiffon propre et sec (seule exception : les chiffons de nettoyage spéciaux). N'utilisez ni solvants ni produit de récurage pour nettoyer l'appareil. Veiller absolument à ce que le logement et les contacts des piles ne soient pas souillés par de l'électrolyte de pile.

Dans ce cas ou en cas de dépôts blancs à proximité des piles ou dans le logement, nettoyez-les également avec un chiffon sec.

9.3 Remplacement de la pile

Il faut absolument mettre le BENNING CFlex 1 hors tension avant de l'ouvrir ! Danger électrique !

L'appareil BENNING CFlex 1 est alimenté par deux piles 1,5V ( micro/ IEC LR03/ type AAA ). Il est nécessaire de remplacer les piles ( voir figure 4 ) quand la LED rouge ( affichage de piles )

6 est allumée.

Procédez comme suit pour remplacer les piles :

• Déconnectez l'appareil BENNING CFlex 1 de l'objet à mesurer.
• Déconnectez les deux connecteurs de sécurité du câble de mesure de sécurité du multimètre.
• Mettez le commutateur rotatif ③ en position « OFF ».
• Posez l'appareil BENNING CFlex 1 sur la face avant et dévissez la vis du couvercle du compartiment à piles ⑦.
• Soulevez le couvercle du compartiment à piles ( au niveau des cavités du boîtier ) de la partie inférieure de l'appareil.
• Remplacez les piles usées par deux nouvelles piles du type AAA (IEC LR03). Veillez toujours à ce que les piles soient insérées en respectant la polarité correcte!
• Introduisez le couvercle des piles dans la partie inférieure et serrez la vis.

voir fig. 4: Remplacement de la pile

Apportez votre contribution à la protection de l'environnement ! Ne jetez pas les piles dans les ordures ménagères.

Vous pouvez les remettre à un point de récupération de pile usées ou des déchets spéciaux. Veuillez vous informer auprès de votre commune.

9.4 Étalonnage

Benning garantie la conformité aux spécifications techniques et indications de précision figurant dans ce mode d'emploi pendant la première année à partir de la date de livraison.

Pour conserver la précision spécifiée des résultats de mesure, il faut faire étalonner régulièrement l'appareil par notre service clients. Nous conseillons de respecter un intervalle d'étalonnage d'un an. Envoyez, pour cela, l'appareil à l'adresse suivante:

10. Information sur l'environnement

Une fois le produit en fin de vie, veuillez le déposer dans un point de recyclage approprié.

⑦ Coperchio vano batterie
