APR043x2 - Dashcam Pro-User - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système de caméra de recul sans fil
Marque	Pro-User
Modèle	APR043x2
Taille de l'écran	10,92 cm (4,3 pouces)
Résolution de l'écran	480 x 272 pixels
Capteur caméra	CMOS
Résolution caméra	640 x 480 pixels
Lentille caméra	2,4 mm / F2,1
Fréquence de transmission	2 414 MHz ou 2 468 MHz
Portée sans fil	80 m en champ libre
Alimentation de la caméra	5 V DC, <150 mA
Alimentation du moniteur	12 V DC, veille <50 mA, fonctionnement <250 mA
Température de fonctionnement	-10 °C à +45 °C
Contenu du carton	Moniteur avec bras de fixation, 2 caméras avec plaques de montage, 2 boîtiers transmetteurs, câbles d'alimentation, accessoires de fixation
Fonction grille de distance	Oui, activation/désactivation par bouton GUIDELINE
Réglages menu	Luminosité, contraste, couleur, retournement d'image
Type de fixation moniteur	Ventouse sur pare-brise ou tableau de bord
Installation caméra	Sur plaque d'immatriculation (fixation incluse) ou autre emplacement arrière
Alimentation électrique	Connexion au feu de recul (12 V DC) via boîtier transmetteur
Garantie	2 ans à partir de la date d'achat
Entretien et nettoyage	Nettoyer l'écran et la caméra avec un chiffon doux et sec
Consignes de sécurité	Ne pas ouvrir l'appareil ; installation par professionnel recommandée
Mise au rebut	Ne pas jeter avec les ordures ménagères, déposer en déchèterie

FOIRE AUX QUESTIONS - APR043x2 Pro-User

Comment installer la caméra sur la plaque d'immatriculation ?

Retirez la plaque d'immatriculation, fixez le support fourni derrière la plaque, puis montez la caméra sur le support. Ajustez l'angle verticalement. Assurez-vous que le champ de vue est dégagé.

Comment connecter le système à l'électricité du véhicule ?

Identifiez le feu de recul (blanc), connectez le fil rouge du boîtier transmetteur au positif (+) et le fil noir au négatif (-). Utilisez les connecteurs fournis. Débranchez la batterie avant l'opération.

Que faire si l'écran reste noir ?

Vérifiez que le moniteur est allumé (bouton POWER). Assurez-vous que le câble d'alimentation est bien branché sur la prise allume-cigare et que la marche arrière est enclenchée. Si la LED bleue clignote, il y a un problème de signal.

Comment régler la luminosité et le contraste ?

Appuyez sur le bouton MENU, utilisez les flèches ▲ et ▼ pour naviguer entre Brightness, Contrast, Color et Direction. Appuyez à nouveau sur MENU pour valider le réglage.

La portée annoncée est de 80 m, mais l'image se coupe avant. Pourquoi ?

La portée de 80 m est en champ libre. Des interférences (portables, GPS, câbles électriques) peuvent réduire la portée. Éloignez les sources d'interférence et vérifiez que l'antenne du transmetteur est bien dégagée.

Puis-je utiliser la caméra par temps de pluie ?

Oui, la caméra est conçue pour une utilisation extérieure. Cependant, évitez de l'exposer à des jets d'eau directs. En cas de pluie, l'image peut être légèrement altérée.

Comment activer ou désactiver les lignes de guidage ?

Appuyez sur le bouton GUIDELINE situé sur le moniteur pour afficher ou masquer les graduations de distance à l'écran.

La garantie est-elle valable si j'installe moi-même le système ?

Oui, la garantie de 2 ans s'applique, sauf si l'appareil est endommagé par une installation incorrecte ou des réparations non autorisées. Pour faire valoir la garantie, retournez l'appareil avec votre facture.

Comment nettoyer l'écran du moniteur ?

Utilisez un chiffon doux et sec. N'utilisez pas de produits abrasifs ou de solvants qui pourraient endommager l'écran.

Puis-je ajouter une troisième caméra ?

Non, ce modèle est prévu pour fonctionner avec deux caméras maximum. Les deux caméras sont fournies et connectées à leurs propres boîtiers transmetteurs.

MODE D'EMPLOI APR043x2 Pro-User

SYSTEME DE CAMERA DE RECUL SANS FIL avec écran 11cm / 4.3"

DRAADLOOS CAMERASYSTEEM met 11cm / 4.3" monitor

APR043X2

Montage des Monitors

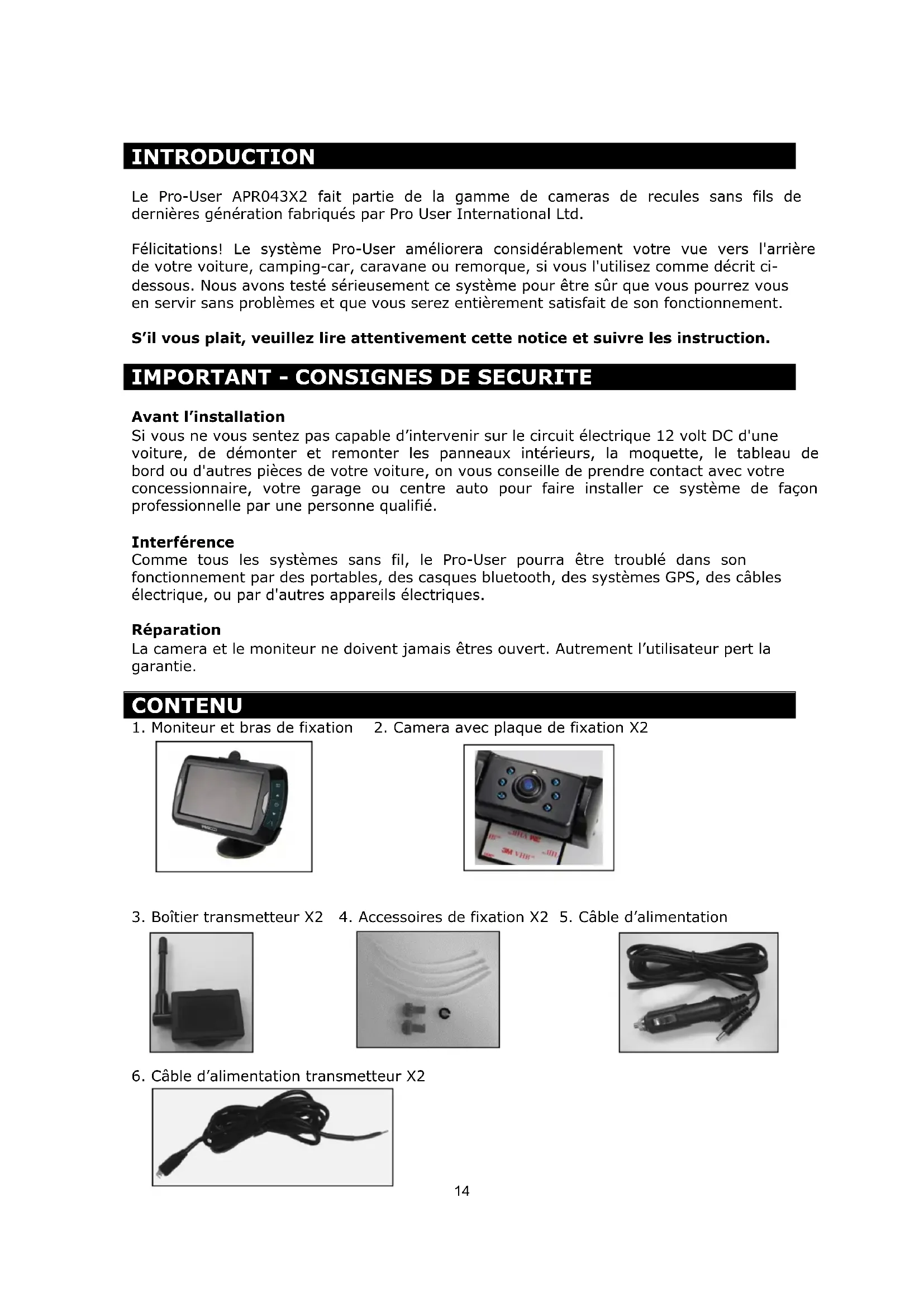

Le Pro-User APR043X2 fait partie de la gamme de cameras de recules sans fils de dernières génération fabriqués par Pro User International Ltd.

Félicitations! Le système Pro-User améliorera considérablement votre vue vers l'arrière de votre voiture, camping-car, caravane ou remorque, si vous l'utilisez comme décrit ci-dessous. Nous avons testé sérieusement ce système pour être sûr que vous pourrez vous en servir sans problèmes et que vous serez entièrement satisfait de son fonctionnement.

S'il vous plait, veuillez lire attentivement cette notice et suivre les instruction.

IMPORTANT - CONSIGNES DE SECURITE

Avant l'installation

Si vous ne vous sentez pas capable d'intervenir sur le circuit électrique 12 volt DC d'une voiture, de démonter et remonter les panneaux intérieurs, la moquette, le tableau de bord ou d'autres pièces de votre voiture, on vous conseille de prendre contact avec votre concessionnaire, votre garage ou centre auto pour faire installer ce système de façon professionnelle par une personne qualifié.

Interférence

Comme tous les systèmes sans fil, le Pro-User pourra être troublé dans son fonctionnement par des portables, des casques bluetooth, des systèmes GPS, des câbles électrique, ou par d'autres appareils électriques.

Réparation

La camera et le moniteur ne doivent jamais êtres ouvert. Autrement l'utilisateur pert la garantie.

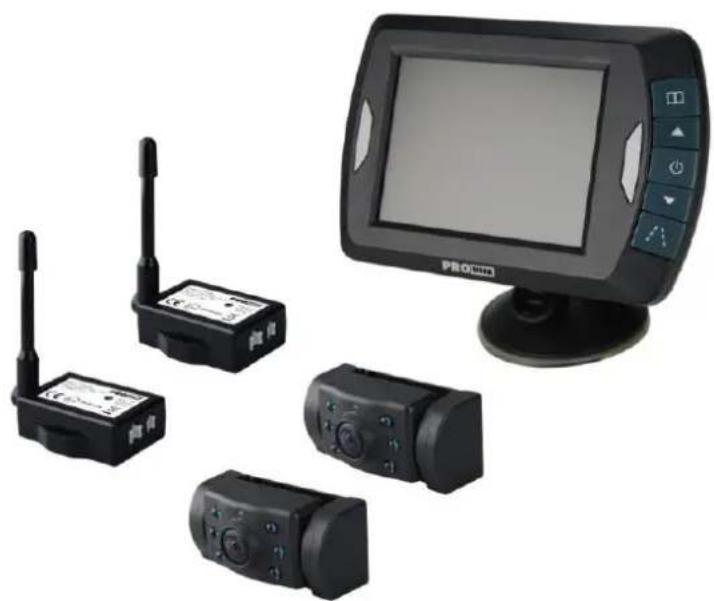

CONTENU

1. Moniteur et bras de fixation 2. Camera avec plaque de fixation X2

1. Boîtier transmetteur X2 4. Accessoires de fixation X2 5. Câble d'alimentation

1. Câble d'alimentation transmetteur X2

C'est instructions d'installation ne s'appliquent pas à tous les véhicules mais à la majorité. Sur certains véhicules il n'est pas possible de fixer la caméra sur la plaque d'immatriculation. Dans ce cas contacter votre concessionnaire ou votre garagiste afin de trouver un autre endroit approprié.

Camera installation

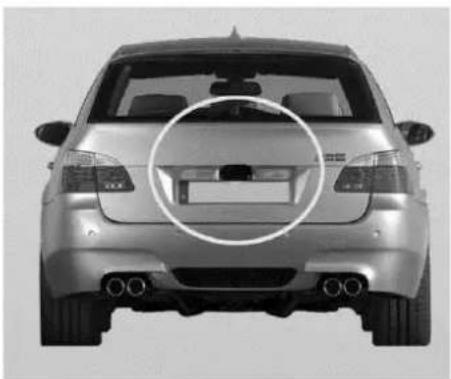

Il y'a différentes manières de fixer la camera de recule. La plus pratique étant à proximité de la plaque d'immatriculation du véhicule. Nous fournissons 1 plaque de montage qui se fixe derrière la plaque d'immatriculation. La caméra de recule peut se fixer sur ces plaques de montages. La caméra est inclinable, l'angle de vue peut donc être ajusté manuellement verticalement. Assurez vous que le champ de vue de la camera est libre.

Sur certains véhicules il n'est pas possible de fixer la camera à l'aide des plaques de montages fournies. Alors il vous faut trouver un autre endroit à l'arrière du véhicule pour fixer la caméra.

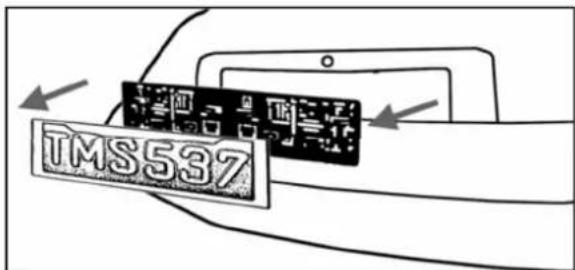

1. Enlevez la plaque d'immatriculation (et porte plaque) en la dévissant ou en enlevant les rivets.

TMS537

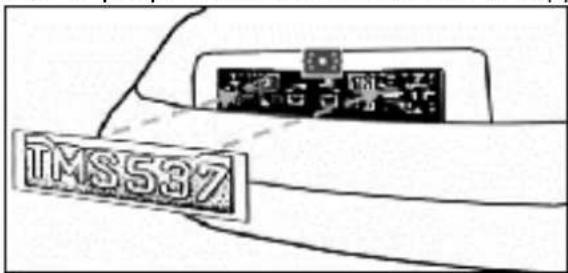

1. Fixer la plaque d'immatriculation sur le support de plaque.

TMS537

1. Choisissez un chemin d'accès pour le câble d'alimentation de la camera dans l'intérieure du coffre de votre véhicule afin de le brancher sur le faisceau électrique de

l'ampoule de marche arrière. Si vous avez des doutes, consultez un professionnel. Votre garagiste, centre auto ou concessionnaire.

1. Certains véhicules ont d'origine un trou à cet effet, qui vous permet de faire passer le câble d'alimentation. Dans le cas contraire il vous faut percer un trou. De préférence derrière la plaque d'immatriculation. Une fois que vous avez identifié l'endroit retirez la camera. Si vous avez la possibilité d'utiliser un trou de passage existant alors vous pouvez sauter le 2 points suivants.

2. Àvant de PERCER un TROU, vous devez VERIFIER CE QU'IL Y'A DERRIERE, à l'intérieur de votre véhicule. Si il y'à des câbles, composant ou autre objet, alors vous devez choisir un autre endroit pour percer le trou. Enlever la plaque et la caméra avant de percer.

3. Après avoir percer le trou, veuillez insérer la bague de passage fournie. Elle protège votre câble d'alimentation contre les bords tranchants.

4. Maintenant fixez le boîtier transmetteur dans votre coffre. Raccordez le câble d'alimentation à votre caméra puis au boîtier de transmission.

5. En suite vous devez identifier l'ampoule de marche arrière (généralement le feu blanc). Tournez la clef de contact de votre véhicule, serrez le frein à main puis enclencher la marche arrière. Regardez à l'arrière de votre véhicule ou demander à une autre personne de regardez quelle ampoule s'allume. Trouvez le câble qui alimente l'ampoule de marche arrière. Pour se faire vous devez retournez à l'arrière de votre véhicule. Si vous n'y parvenez pas alors consultez un professionnel, votre garagiste ou concessionnaire.

6. Une fois le circuit électrique le l'ampoule de marche arrière identifié, vous devez passer le câble d'alimentation du boîtier transmetteur vers le câble électrique de l'ampoule. Fixez le de manière très sûr. Le

câble ne doit pas pouvoir être arraché pa des objets transportés dans le coffre ultérieurement. Ne jamais faire passer le câble à l'extérieur du véhicule!

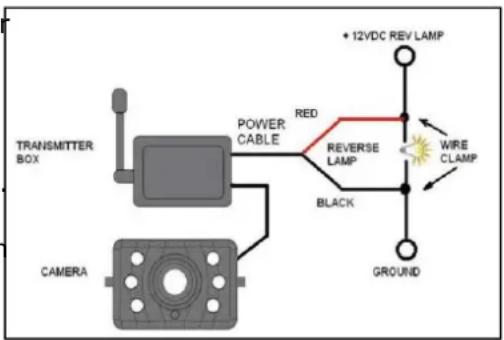

1. La plus part des ampoules de marche arrière sont alimenté par 2 fils électriques En général le noir est le négatif et le rouge le positif. Dans le doute contrôlez avec un voltmètre 12V (disponible dans la majorité des magasins de bricolage) ou allez consulter un professionnel. Suivez les instructions de la notice du voltmètre.

1. Après avoir déterminé les polarités des fils électriques veuillez retirer la clef de contacte puis déconnectez la cosse (-) négative de votre batterie de démarrage (la batterie se situe souvent dans le compartiment moteur du véhicule), ceci afin d'être sûr qu'il n'y ai plus de courant dans les circuits électrique. Pour trouver la batterie veuillez consulter la notice de votre véhicule.

2. Fixez le fil rouge du câble de l'émetteur à l'aide du connecteur rouge dans le câble positif (+) des feux de recule. Prenez une pince pour faire entrer la languette métallique et pliez/accrochez ensuite le couvercle rouge en plastique.

1. Puis répétez l'opération (14) avec le câble négatif (-) (souvent noir).

2. Replacez l'ampoule de marque arrière et le cache puis sécuriser les câbles de sorte qu'il de puisse pas être accrochés par un objet transporté dans le coffre. Pour sécuriser les câbles, veuillez utiliser des serre-fils ou du ruban adhésif pour installations électriques.

3. Reconnecté la cosse négative à votre batterie.

Installation du moniteur

Choisissez un endroit qui ne puisse pas gêner la visibilité du conducteur ou d'une manière générale gêner la conduite.

1. Avant de fixer la ventouse, veuillez bien nettoyer l'endroit ou vous voulez la fixer.

2. Positionner la ventouse sur une surface parfaitement plane, lisse et propre.

3. Appuyer la ventouse sur la surface et faite basculer le loquet.

1. Enficher le moniteur sur la fixation.

2. Ajuster l'orientation du moniteur puis serer la vis.

1. Passer la câble d'alimentation entre le moniteur et votre prise allume cigare de sorte qu'il ne puisse en aucun cas gêner le conducteur. Même si il devait tomber.

2. Insérer le petit connecteur dans le côté droit du moniteur, c'est le câble d'alimentation 12V.

3. Brancher la prise d'alimentation dans la prise allume cigare de votre véhicule.

Pour optimiser la fixation du moniteur sur le tableau de bord il est recommandé:

- De l'installer lors de températures ambiantes de 21 à 38 C°.

- De ne pas le coller lors de températures sous 10 C°.

- Ne pas exposer la fixation directement au soleil.

- De bien dégraisser l'endroit de fixation.

Protéger l'installation des rayons du soleil pendant 24 heures.

REMARQUE: lors d'une lumière ambiante très Claire, le moniteur nécessite un certain temps d'adaptation.

Pour tester le système

1. Assurez vous que la cosse négative est branchée sur la batterie du véhicule.

2. Mettez le contact en tournant la clef, ne démarrez pas..

3. Serrez le frein à main puis engagez la marche arrière.

4. Une fois le test effectué et si vous êtes satisfait du résultat, alors fixer définitivement les câbles d'alimentation dans votre coffre.

5. Placez les câbles derrière les caches et moquettes de votre véhicule. Utilisez les serres fils fournis pour fixer le surplus de câbles.

FONCTIONEMENT

Appuyez sur le bouton POWER pour allumer le moniteur. Une LED s'éclaire quand l'image apparaît. Si le moniteur est allumé mais sans image, alors la LED bleu clignote. Lorsque le moniteur est éteint, pas d'image apparaît et la LED bleu ne s'allume pas.

Bouton MENU

Appuyer sur le bouton MENU pour entrer dans le menu comme démontré dans l'image ci-dessous:

BRIGHTNESS 20 CONTRAST 20 COLOR 20 DIRECTION ↑↓ EXIT

Appuyer de nouveau sur le bouton MENU pour valider une sélection Brightness (luminosité), contrast, colour ou direction l'image. Appuyer sur △ et ▽ pour effectuer le réglage.

Pour quitter le menu, sélectionnez EXIT.

Bouton GUIDELINE (grille de distance)

Cette camera de recule dispose d'un dispositif qui affiche une graduation de distance sur le moniteur. Ceci vous aide à évaluer la distance entre votre véhicule et l'obstacle derrière votre véhicule. En appuyant sur le bouton GUIDELINE vous activez et désactivez le dispositif.

Caméra
Alimentation 5V DC
Consommation <150mA
Capteur CMOS
Nombre. de pixel 640x480
Résolution >330
Lentille 2,4mm / F2,1
Transmetteur sans fil
Fréquence de transmission 2414MHz or 2468MHZ
Porté (champ libre) 80M
Moniteur LCD
Alimentation 12V DC
Consommation en veille <50mA
Consommation en fonctionnement <250mA
Taille de l’écran LCD 10,92cm / 4.3 inch
Nombre. de pixel 480x272
Température de fonctionnement -10 to +45 C°

Ce model peut être utilisé dans les pays de l'union européenne.

R&TTE

approved

CE 0560

(E24

C

PAP

2011/65/EU

CONSIGNES DE MISE A REBU

Les appareils électroniques ne doivent pas êtres mis à rebu avec les ordures ménagères. Veuillez les porter au déchèteries prévues à cet effet. Consultez votre revendeur ou votre mairie afin de connaître la procédure de recyclage.

GARANTIE

Pro-User garantie ses produits pendant 2 ans à partir de la date d'achat originelle. La garantie n'est pas transférable. La garantie en cas de panne couvre uniquement la main d'œuvre et le matériel. Pour faire valoir la garantie veuillez retournez l'appareil à votre revendeur ou représentant officiel Pro-User accompagner de votre facture d'achat. La garantie ne s'applique pas si l'appareil à été endommagé ou détourné de sont utilisation initiale tel que décrite dans la notice d'utilisation. La garantie ne s'applique pas si il y'a eu des tentatives de réparation non autorisées. Pro-User ne s'engage sur aucun autre terme de garantie. Pro-User est responsable que de la réparation ou de l'échange du produit (à

la discrétion de Pro-User) et non des dommages ou désagrément résultant du défaut et de l'utilisation du produit.
