Producttype	Draadloos achteruitkijksysteem
Merk	Pro-User
Model	APR043x2
Schermgrootte	10,92 cm (4,3 inch)
Schermresolutie	480 x 272 pixels
Camerasensor	CMOS
Cameraresolutie	640 x 480 pixels
Cameralens	2,4 mm / F2,1
Transmissiefrequentie	2 414 MHz of 2 468 MHz
Draadloos bereik	80 m in open veld
Voeding camera	5 V DC, <150 mA
Voeding monitor	12 V DC, standby <50 mA, werking <250 mA
Bedrijfstemperatuur	-10 °C tot +45 °C
Inhoud doos	Monitor met bevestigingsarm, 2 camera's met montageplaten, 2 zenderkasten, stroomkabels, bevestigingsaccessoires
Afstandsrasterfunctie	Ja, in-/uitschakelen met GUIDELINE-knop
Menu-instellingen	Helderheid, contrast, kleur, beeldomkering
Type bevestiging monitor	Zuignap op voorruit of dashboard
Installatie camera	Op kentekenplaat (bevestiging inbegrepen) of andere achterste locatie
Voeding	Aansluiting op achteruitrijlicht (12 V DC) via zenderkast
Garantie	2 jaar vanaf aankoopdatum
Onderhoud en reiniging	Reinig het scherm en de camera met een zachte, droge doek
Veiligheidsinstructies	Apparaat niet openen; installatie door professional aanbevolen
Afvalverwerking	Niet bij het huishoudelijk afval gooien, inleveren bij milieustraat

Veelgestelde vragen - APR043x2 Pro-User

Hoe installeer ik de camera op de kentekenplaat?

Verwijder de kentekenplaat, bevestig de meegeleverde beugel achter de plaat, monteer vervolgens de camera op de beugel. Stel de hoek verticaal af. Zorg ervoor dat het gezichtsveld vrij is.

Hoe sluit ik het systeem aan op de elektriciteit van het voertuig?

Identificeer het achteruitrijlicht (wit), sluit de rode draad van de zenderkast aan op de positieve (+) en de zwarte draad op de negatieve (-). Gebruik de meegeleverde connectoren. Koppel de accu los voor de bewerking.

Wat te doen als het scherm zwart blijft?

Controleer of de monitor is ingeschakeld (POWER-knop). Zorg ervoor dat de stroomkabel goed is aangesloten op de sigarettenaansteker en dat de achteruitversnelling is ingeschakeld. Als de blauwe LED knippert, is er een signaalprobleem.

Hoe stel ik de helderheid en het contrast in?

Druk op de MENU-knop, gebruik de pijlen ▲ en ▼ om te navigeren tussen Brightness, Contrast, Color en Direction. Druk nogmaals op MENU om de instelling te bevestigen.

Het opgegeven bereik is 80 m, maar het beeld valt eerder weg. Waarom?

Het bereik van 80 m is in open veld. Interferentie (mobiele telefoons, GPS, elektrische kabels) kan het bereik verminderen. Houd storingsbronnen uit de buurt en controleer of de antenne van de zender vrij is.

Kan ik de camera gebruiken bij regen?

Ja, de camera is ontworpen voor buitengebruik. Vermijd echter directe waterstralen. Bij regen kan het beeld enigszins worden beïnvloed.

Hoe schakel ik de geleidelijnen in of uit?

Druk op de GUIDELINE-knop op de monitor om de afstandsmarkeringen op het scherm weer te geven of te verbergen.

Is de garantie geldig als ik het systeem zelf installeer?

Ja, de garantie van 2 jaar is van toepassing, tenzij het apparaat is beschadigd door onjuiste installatie of niet-geautoriseerde reparaties. Om de garantie te claimen, retourneer het apparaat met uw factuur.

Hoe reinig ik het scherm van de monitor?

Gebruik een zachte, droge doek. Gebruik geen schurende middelen of oplosmiddelen die het scherm kunnen beschadigen.

Kan ik een derde camera toevoegen?

Nee, dit model is ontworpen om met maximaal twee camera's te werken. De twee camera's worden meegeleverd en aangesloten op hun eigen zenderkasten.

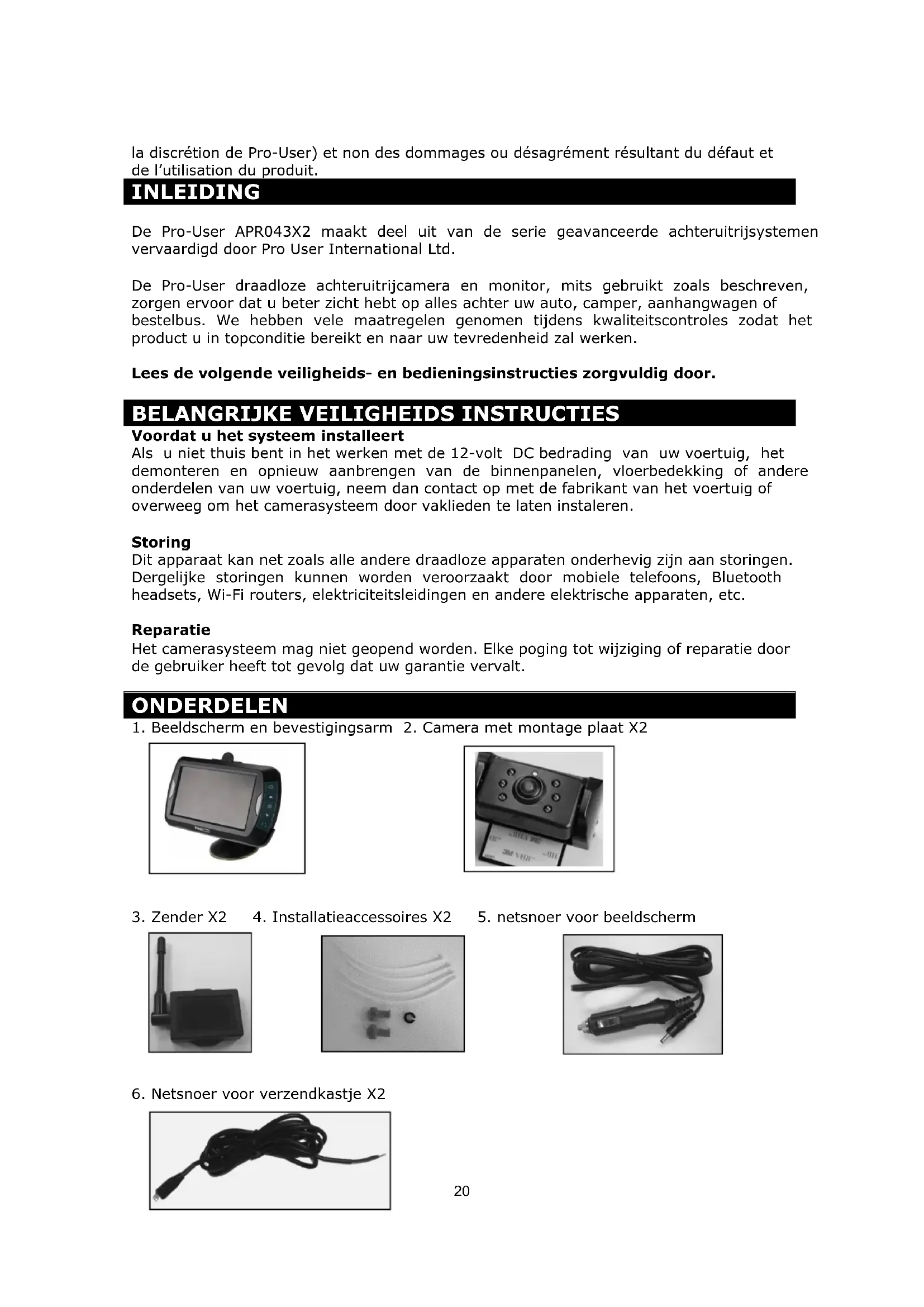

GEBRUIKSAANWIJZING APR043x2 Pro-User

De Pro-User APR043X2 maakt deel uit van de serie geavanceerde achteruitrijsystemen vervaardigd door Pro User International Ltd.

De Pro-User draadloze achteruitrijcamera en monitor, mits gebruikt zoals beschreven, zorgen ervoor dat u beter zicht hebt op alles achter uw auto, camper, aanhangwagen of bestelbus. We hebben vele maatregelen genomen tijdens kwaliteitscontroles zodat het product u in topconditie bereikt en naar uw tevredenheid zal werken.

Lees de volgende veiligheids- en bedieningsinstructies zorgvuldig door.

BELANGRIJKE VEILIGHEIDS INSTRUCTIES

Voordat u het systeem installeert

Als u niet thuis bent in het werken met de 12-volt DC bedrading van uw voertuig, het demonteren en opnieuw aanbrengen van de binnenpanelen, vloerbedekking of andere onderdelen van uw voertuig, neem dan contact op met de fabrikant van het voertuig of overweeg om het camerasysteem door vaklieden te laten instaleren.

Storing

Dit apparaat kan net zoals alle andere draadloze apparaten onderhevig zijn aan storingen. Dergelijke storingen kunnen worden veroorzaakt door mobiele telefoons, Bluetooth headsets, Wi-Fi routers, elektriciteitsleidingen en andere elektrische apparaten, etc.

Reparatie

Het camerasysteem mag niet geopend worden. Elke poging tot wijziging of reparatie door de gebruiker heeft tot gevolg dat uw garantie vervalt.

ONDERDELEN

1. Beeldscherm en bevestigingsarm 2. Camera met montage plaat X2

1. Zender X2 4. Installatieaccessoires X2 5. netsnoer voor beeldscherm

1. Netsnoer voor verzendkastje X2

Deze instructies zijn niet op alle voertuigen van toepassing. Gezien het aantal verschillende merken & modellen zijn ze slechts bedoeld als een algemene leidraad. Voor vragen m.b.t. uw specifieke voertuig kunt u contact opnemen met de fabrikant van uw voertuig.

Installatie van de camera

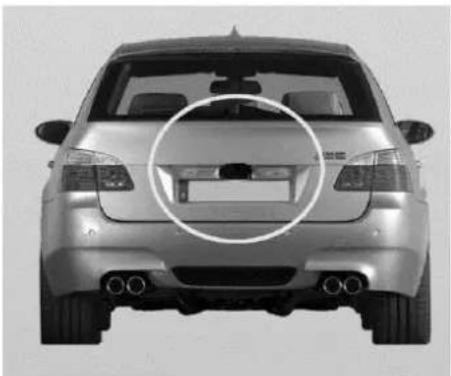

De camera kan op verschillende manieren achter op uw auto worden gemonteerd. Het makkelijkste is echter om hem bij de kentekenplaat van de auto te monteren. Er is een bevestigingsplaat bijgeleverd die vastgezet kan worden achter het kenteken. De camera kan op deze plaat worden vastgezet.

De hoek van de camera is instelbaar in verticale richting. Zorg ervoor dat er geen obstakels het zicht van de lens belemmeren.

Bij sommige autotypes is het niet mogelijk om de camera bij het kenteken te bevestigen. Misschien moet u een andere plaats zoeken achter op uw auto om de camera aan te bevestigen met de meegeleverde bouten en schroeven.

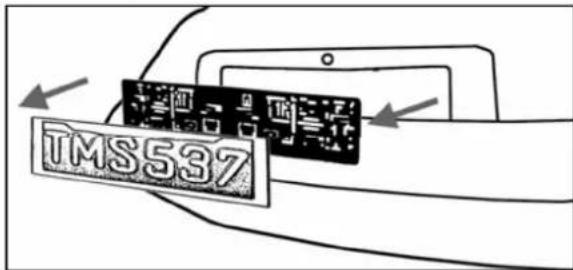

1. Verwijder de kentekenplaat en draai vervolgens de bouten/schroeven van de kentekenplaathouder los.

TMS537

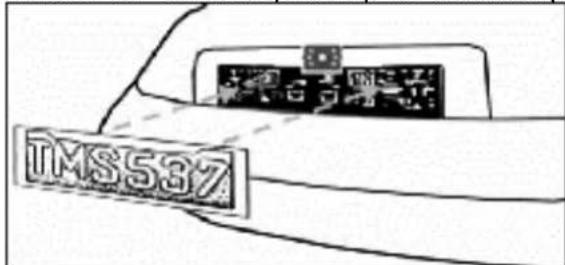

1. Monteer de kentekenplaat op de kentekenplaathouder.

TMS537

1. Kies een traject voor de voedingskabel van de camera door het carrosserie van het voertuig naar de bedrading van de achteruitverlichting. Schakel in geval van twijfel professionele hulp in voor de installatie.

2. Sommige voertuigen kunnen een gat hebben waar de kabel doorheen kan, zoals waar de kentekenplaatverlichting is gemonteerd, of u kunt een gat boren dicht bij waar de voedingskabel bevestigd wordt aan de camera. Als u eenmaal gekozen heeft waar de kabel de carrosserie van het voertuig naar binnen zal gaan, verwijder dan de camera. Als u een bestaande opening kunt gebruiken, slaat u de volgende twee stappen over.

3. Voordat u een gat boort MOET U CONTROLEREN en nakijken WAT ZICH ACHTER DE PLAATS BEVINDT WAAR U WILT BOREN. Als zich daar onderdelen van het voertuig bevinden, zoals elektrische onderdelen of onderdelen van het brandstofsysteem, moet u alle noodzakelijke voorzorgsmaatregelen nemen om deze niet te beschadigen. Verwijder de kentekenplaat en de camera voordat u gaat boren.

4. Plaats na het boren de meegeleverde doorvoertule in het gat en leidt de kabels van de camera door de doorvoertule het voertuig in. U moet de doorvoertule gebruiken om te voorkomen dat de metalen rand van het gat de kabel van de camera beschadigt.

5. Bevestig de zender in de kofferbak. Sluit de voedingskabel van de camera en die van de zender aan op de zender.

6. Nu moet u kijken waar de achteruitrijlichten van het voertuig zich bevinden. Draai de contactsleutel in de accessoirestand, activeer de handrem en zet de auto in zijn achteruit. Kijk naar de achterlichten van het voertuig om te zien waar de achteruitrijlichten zich bevinden; dit zijn de witte lichten. Om de 12V+ kabel van de achteruitrijlichten te vinden moet de achterzijde van de achteruitrijlichten toegankelijk zijn. Als u hulp nodig heeft bij het vinden van de stroomkring van uw achterlichten neem dan contact op met de fabrikant van uw voertuig voor de bedradingschema's van uw voertuig.

7. Als u de stroomkring van de achterlichten heeft gevonden moet u de voedingskabel van de zender naar die plaats leiden. U moet de voedingskabel stevig vast zetten om te voorkomen dat de kabel klem komt te zitten in een onderdeel van de auto zoals de scharnier van de achterbakklep. Leidt de kabel nooit langs de buitenzijde van het voertuig!

8. Bij de meeste voertuigen zijn er twee kabels aangesloten op de contactdoos voor de achterlichten. Gewoonlijk is de negatieve kabel zwart en de positieve kabel gekleurd. Als u niet zeker bent van de bedrading, kunt u een 12 Volt multimeter gebruiken die verkrijgbaar is bij de meeste winkels met auto-onderdelen om te bepalen welke positief is. Volg de aanwijzingen van de fabrikant op voor veilig gebruik van de multimeter.

9. Nadat u heeft bepaald welke kabel de positieve en welke de negatieve is, draait u de contactsleutel weer naar de negatieve kabel van de accu.

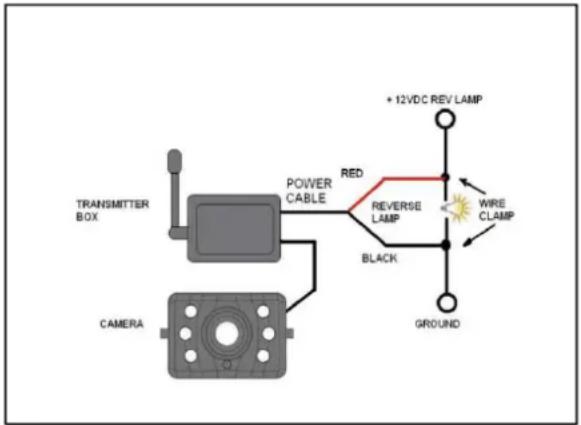

10. Verbind de rode kabel met de positieve (+) kabel van de achteruitrijlichten in serie door gebruik te maken van de meegeleverde lasklem. Gebruik een combinatietang voor het aandrukken om te zorgen voor een goede aansluiting.

TRANSMITTER BOX CAMERA POWER CABLE RED REVERSE LAMP BLACK + 12VDC REV LAMP WIRE CLAMP GROUND

1. Verbind vervolgens de zwarte voedingskabel van de zendeenheid met de negatieve (-) kabel of aarde van het achteruitrijlicht.

2. Plaats het lichtpeertje van het achteruitrijlicht weer terug en installeer de contactdoos opnieuw. Zet alle kabels vast met kabelbinders of isolatietape.

3. Bevestig de negatieve accukabel weer aan de accu.

Installatie van de monitor

Verzeker u ervan bij het bepalen van de plaats voor uw monitor dat de monitor u het zicht niet belemmert bij het rijden.

1. Reinig de door uw gekozen locatie grondig voor u het beeldscherm definitief monteert.

2. Plaats de zuignap op de door u gekozen locatie.

3. Duw de zuignap goed aan op het door u gereinigde oppervlak zoals het dashboard of het raam. Duw het handeltje naar beneden om de zuignap goed vast te zetten op het oppervlak.

rm in de arm die aan de zuignap vastzit. kop zodanig tot het beeldscherm in de juiste hoek staat en draai vast.

1. Gebruik het bijgeleverde 12 volt netsnoer met aansluitbus voor de sigarettenaansteker. Zorg ervoor dat de kabel niet het veilig rijden van de auto beïnvloed.
2. Steek de kleine 12 Volt DC plug van het netsnoer in de rechterkant van het beeldscherm.
3. De aansluitbus aan de andere kant van het snoer kan bevestigd worden in de het contact van de sigarettenaansteker van de auto.

Om de effectiviteit van de bevestiging te maximaliseren wordt het aanbevolen dat dit wordt uitgevoerd onder de volgende omstandigheden:

• De temperatuur van het oppervlak moet tussen de 21 en 38 graden Celsius zijn.
• Uitvoering bij een temperatuur minder dan 10 graden moet vermeden worden.
• Het mag niet worden gedaan in direct zonlicht.

De bevestiging niet blootstellen aan direct zonlicht voor een periode van 24 uur.

N.B.: ONDER OMSTANDIGHEDEN MET EXTREEM HELDER LICHT KAN HET EEN PAAR SECONDEN DUREN VOORDAT HET BEELD ZICH STABILISEERT. WACHT TOTDAT HET BEELD IS GESTABILISEERD VOORDAT U ACHTERUIT RIJDT.

Testen van het systeem

1. Verzeker u ervan dat beide accukabels zijn aangesloten op de accu van de auto.
2. Draai de contactsleutel in de accessoirestand, start het voertuig niet.

3. Activeer de handrem en zet de versnelling in zijn achteruit.

4. Na het testen van het systeem en als u tevreden bent met de route die u heeft gekozen voor de bekabeling, moet u het systeem permanent installeren.

5. Leidt alle kabels achter binnenpanelen of onder tapijt zodat ze verborgen zijn. Gebruik de meegeleverde kabelbinders om overtollige kabel netjes bij elkaar te houden.

BEDIENING

De monitor zal automatisch aan gaan indien de auto in de achteruitrijversnelling gezet wordt.

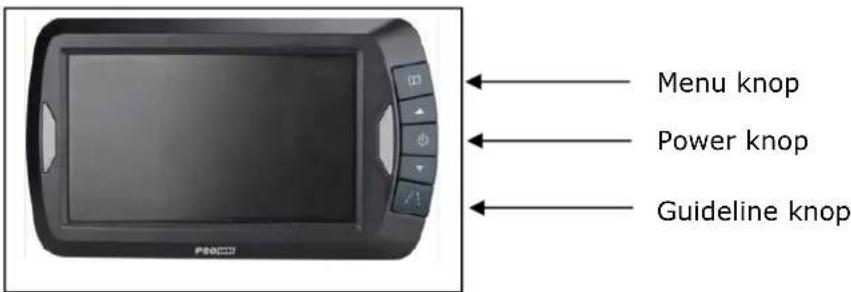

Om diverse instellingen te doen op het beeldscherm zijn vijf knoppen beschikbaar:

Menu knop Power knop Guideline knop

POWER (AAN/UIT) knop

Druk op de AAN/UIT knop om de monitor in of uit te schakelen. Als het beeld aan is, zal de blauwe LED aan zijn. Als de monitor wel stroom krijgt, maar het beeld uit is, zal de blauwe LED knipperen. Als de monitor uit is, kan er geen beeld verschijnen op het scherm en is de blauwe LED uit.

MENU knop

Druk op de MENU knop om toegang te krijgen tot het menuscherm zoals hieronder getoond:

BRIGHTNESS 20 CONTRAST 20 COLOR 20 DIRECTION ↑↓ EXIT

Druk herhaaldelijk op de MENU knop om brightness (helderheid), contrast (contrast), color (kleur) of direction (beeldoriëntatie) van het beeld te selecteren. Druk op de knop of knop om de instellingen van de geselecteerde eigenschap te wijzigen. Druk op de knop om de waarde te vergroten en op de knop om de waarde te verkleinen.

Om de oriëntatie van het beeld op het scherm te wijzigen, drukt u op de menuknop totdat direction geselecteerd is. Door herhaaldelijk op de of knop te drukken zijn er

verschillende oriëntaties beschikbaar. Deze verschillende instellingen stellen u in staat de camera en monitor in elke positie te bevestigen terwijl u het juiste beeld op de monitor houdt.

Selecteer exit op het scherm om het menuscherm te verlaten.

GUIDELINE (GELEIDELIJNEN) knop

Dit camerasysteem heeft de optie om afstandsrichtlijnen op het scherm te tonen. Dit helpt u om de afstand tussen de objecten achter uw auto te visualiseren. Door op de geleidelijnen knop te drukken kunt u deze optie in- of uitschakelen.

Camera
Voedingsspanning 5V DC
Stroomverbruik <150mA
Beeld sensor CMOS
Aantal pixels 640x480
Resolutie >330
lens 2,4mm / F2,1
Zender
Zendfrequentie 2414MHz or 2468MHZ
RF zendafstand (open ruimte) 80M
LCD monitor
Voedingsspanning 12V DC
Stroomverbruik "standby" <50mA
Stroomverbruik operationeel <250mA
LCD display schermgrote 10,92cm / 4.3 inch
Aantal pixel 480x272
Temperatuur bij gebruik	-10 to +45 graden Celsius

Overtollige elektrische producten moeten niet met het huisafval worden weggegooid. A.u.b. recyclen indien daar voorzieningen voor zijn. Vraag uw plaatselijke overheid of verkoper om advies bij het recyclen.

GARANTIE

Pro-User garandeert dit product voor een periode van 2 jaar na de datum van verkoop aan de oorspronkelijke koper. De garantie is niet overdraagbaar. De garantie dekt alleen defecten van handwerk en materialen. Om garantieservice te verkrijgen, a.u.b. het apparaat terugbrengen naar de plaats van aankoop of naar een geautoriseerde Pro-User dealer samen met uw bewijs van aankoop. De garantie is ongeldig wanneer het product beschadigd is of niet is gebruikt zoals beschreven in deze handleiding. De garantie is ongeldig indien er een niet-geautoriseerde reparatie is uitgevoerd. Pro-User geeft geen andere expliciete of impliciete garantie. Pro-User is alleen verantwoordelijk voor reparatie of vervanging (naar goeddunken van Pro-User) van het defecte product en is niet verantwoordelijk voor eventuele gevolgschade of ongemak veroorzaakt door het defect.
