GEBRUIKSAANWIJZING DRC7010 Pro-User

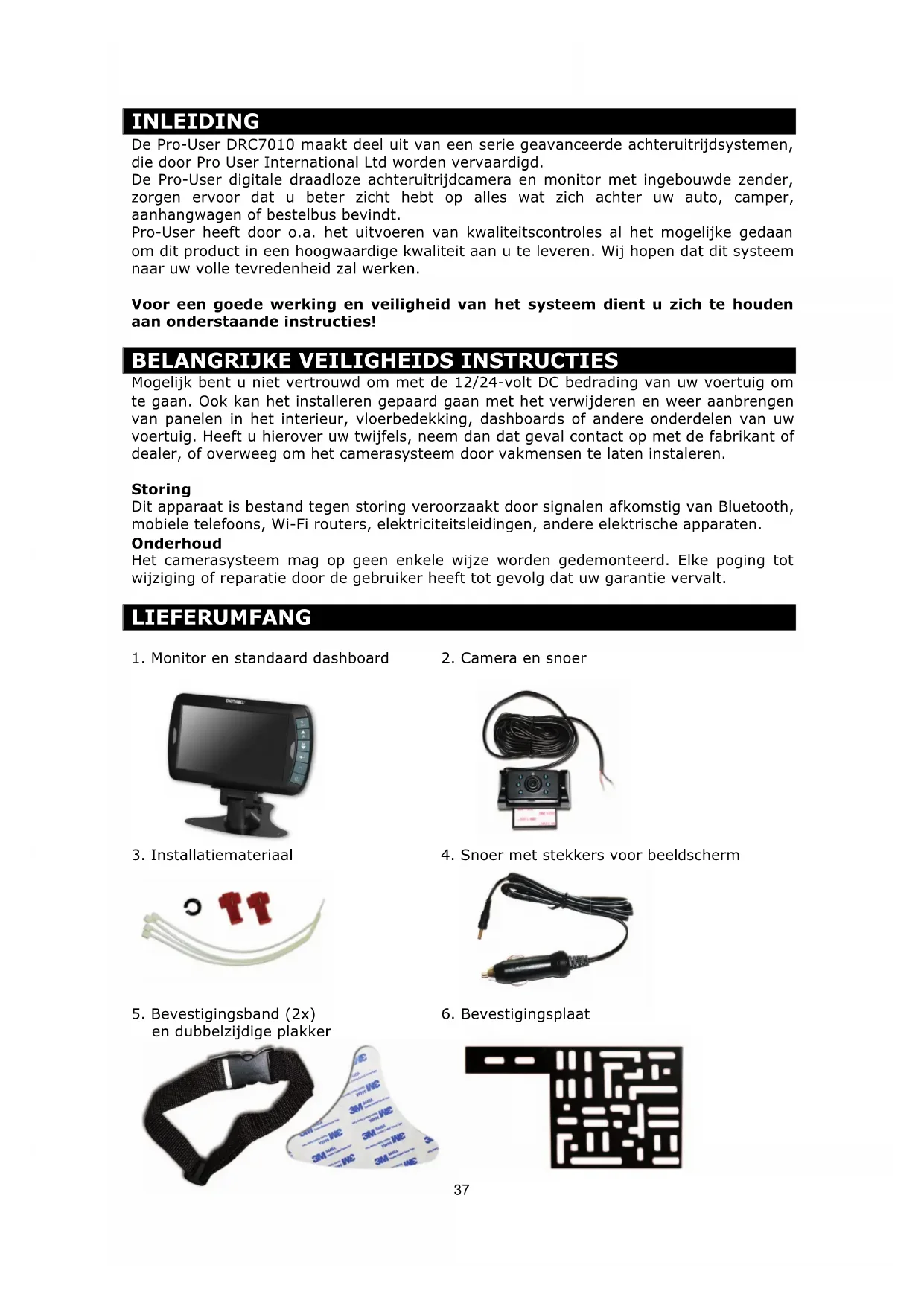

Mogelijk bent u niet vertrouwd om met de 12/24-volt DC bedrading van uw voertuig om te gaan. Ook kan het installeren gepaard gaan met het verwijderen en weer aanbrengen van panelen in het interieur, vloerbedekking, dashboards of andere onderdelen van uw voertuig. Heeft u hierover uw twijfels, neem dan dat geval contact op met de fabrikant of dealer, of overweeg om het camerasysteem door vakmensen te laten instaleren. Storing Dit apparaat is bestand tegen storing veroorzaakt door signalen afkomstig van Bluetooth, mobiele telefoons, Wi-Fi routers, elektriciteitsleidingen, andere elektrische apparaten. Onderhoud Het camerasysteem mag op geen enkele wijze worden gedemonteerd. Elke poging tot wijziging of reparatie door de gebruiker heeft tot gevolg dat uw garantie vervalt. LIEFERUMFANG

3. Installatiemateriaal 4. Snoer met stekkers voor beeldscherm

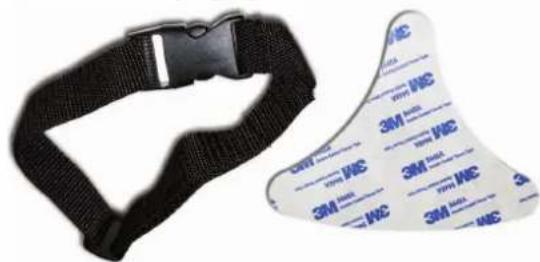

5. Bevestigingsband (2x) 6. Bevestigingsplaat

en dubbelzijdige plakker

en dubbelzijdige plakker38 INSTALLATIE

Deze instructies zijn slechts bedoeld als een algemene leidraad, toepasbaar op en aantal verschillende merken en modellen van voertuigen. Voor specifieke vragen over uw voertuig kunt u het beste contact opnemen met de fabrikant of dealer. Installatie van de camera De stand van de camera is met de hand in te stellen in verticale richting. Zorg ervoor dat geen obstakels het zicht van de lens belemmeren. De camera kan op verschillende manieren achter op uw auto worden gemonteerd. Montage kan het meest eenvoudig aan de achterzijde van de auto bij de kentekenplaat plaatsvinden. Er is een bevestigingsplaat bijgeleverd, die achter de kentekenplaat kan worden vastgezet. De camera zelf kan op deze bevestigingsplaat worden vastgeschroefd.

Let op: Bij sommige voertuigtypes is het niet mogelijk om de camera bij de kentekenplaat te bevestigen. Misschien moet u een andere plaats zoeken achter op uw voertuig om de camera aan te bevestigen.

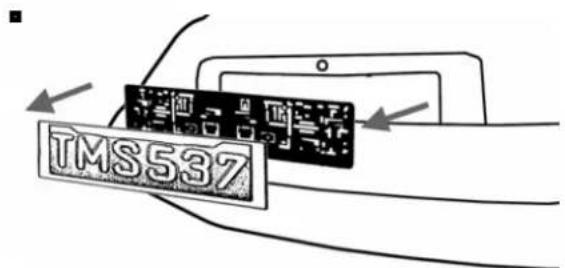

1. Verwijder de kentekenplaat aan de achterzijde en draai vervolgens de

bouten/schroeven van de kentekenplaathouder los.

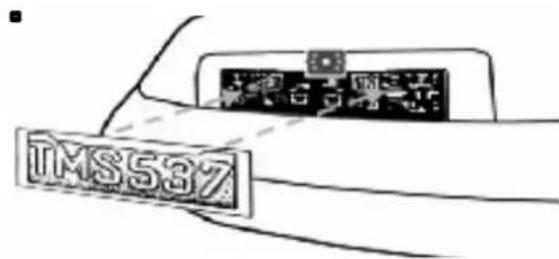

2. Plaats de meegeleverde bevestigingsplaat (samen met de camera) achter de

kentekenplaathouder. Zet zowel de kentekenplaathouder, de bevestigingsplaat vast met de bouten/schroeven van de kentekenplaathouder.39

3. Monteer de kentekenplaat weer op de kentekenplaathouder.

4. Kies de meest gunstige doorgang voor de voedingskabel van de camera in de

carrosserie van het voertuig naar de bedrading van de achteruitrijdverlichting.

5. Sommige voertuigen zijn voorzien van een doorgang waar de voedingskabel

doorheen kan worden gevoerd. U kunt mogelijk gebruik maken van de doorgang van de kentekenplaatverlichting. Een andere mogelijkheid kan zijn om een gat boren in de buurt waar de voedingskabel bevestigd wordt aan de camera. Als u eenmaal gekozen heeft waar de voedingskabel de carrosserie van het voertuig naar binnen gaat, verwijder dan de camera.

6. Kunt u een al bestaande opening te gebruiken, sla dan de volgende twee stappen

7. Verwijder de kentekenplaat en de camera in hun geheel, voordat u een doorgang

8. ATTENTIE: Voordat u een gat boort, verwijder de kentekenplaat en de

camera. Controleer de omgeving rond en achter de plaats, waar de camera komt te zitten. Overtuig u ervan dat er geen onderdelen kunnen worden beschadigd (speciale elektrische kabels, onderdelen van het brandstofsysteem van het voertuig of tanks met vloeistof). Neem alle redelijke voorzorgsmaatregelen. Kies een boor die de juiste maat heeft voor de bijgeleverde rubberen doorvoertule met materiaal.

9. Plaats na het boren van het gat de meegeleverde rubberen doorvoertule in de

doorgang en leidt de voedingskabels van de camera door deze doorvoertule het voertuig in.

10. Vervolgens dient u te bepalen waar de achteruitrijdlichten van het voertuig zich

bevinden. Draai hiervoor de contactsleutel in de accessoirestand, trek de handrem aan en zet de auto in zijn achteruit. Kijk naar de achterlichten van het voertuig om te zien waar de achteruitrijdlichten zich in de (eventuele) lichtunits bevinden. (meestal zijn dit witte lichten). Gebruik hiervoor als hulpmiddel een raam of een andere lichte achtergrond om dit te kunnen vaststellen. De achteruitrijdlichten moeten in de (eventuele) lichtunit toegankelijk zijn, om hun 12/24V (+) voedingskabel te vinden. Als u hulp nodig heeft bij het vinden van de bedrading van uw achteruitrijdlichten, neem dan contact op met de fabrikant of dealer voor het raadplegen van de bedradingschema’s van uw voertuig.

11. Als u de bedrading van de

achteruitrijdlichten heeft gevonden, dan dient u de voedingskabel van de camera naar die plaats leiden. Zet de voedingskabel stevig vast om te voorkomen dat deze kabel klem komt te zitten in een onderdeel van de auto, zoals het scharnier van de kofferdeksel of achterklep. Breng nooit de kabel aan langs de buitenzijde van het voertuig!40

12. Bij de meeste voertuigen zijn twee kabels aangesloten op de contactdoos voor de

achteruitrijdlichten. Gewoonlijk is de negatieve kabel zwart en de positieve kabel is anders gekleurd. Indien u niet zeker bent van de juiste stroomfunctie (positief + of negatief -) van deze bedrading, dan kunt u voor het vaststellen hiervan een 12V/24V multimeter gebruiken. Deze zijn verkrijgbaar bij autoshops of auto-onderdelenhandel. Volg de aanwijzingen van de fabrikant van de multimeter op voor veilig gebruik van deze meter.

13. Nadat u hebt bepaald welke van voedingskabels de positieve en de negatieve is,

draait u de contactsleutel weer naar de 'off' stand. Vervolgens verwijdert u de accukabel van “min-pool” (-) van de accu in uw voertuig.

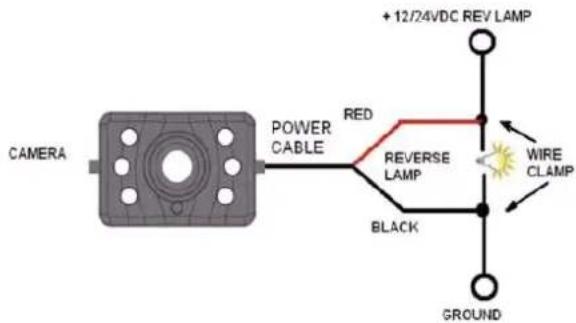

14. Verbind de rode kabel van de camera met de positieve (+) kabel van de

achteruitrijdlichten door gebruik te maken van de meegeleverde lasklem. Gebruik een combinatietang voor het stevig aandrukken van de klem om een goede verbinding mogelijk te maken. Controleer of de verbinding goed vast zit.

15. Verbind vervolgens de zwarte voedingskabel van de camera met de negatieve (-)

kabel of aarde van het achteruitrijdlicht

16. Plaats het lampje van het achteruitrijdlicht weer terug en installeer de contactdoos

opnieuw. Zet alle kabels vast met ty-ribs of isolatietape.

17. Bevestig de negatieve accukabel weer aan de “min-pool” van de accu in uw voertuig

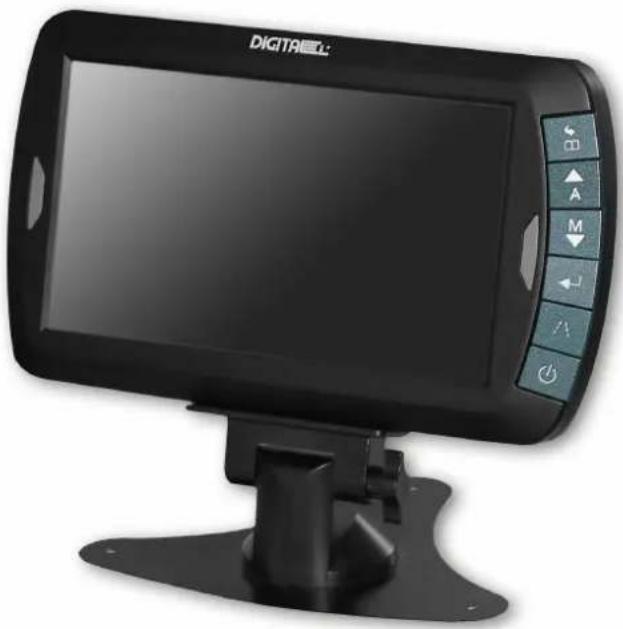

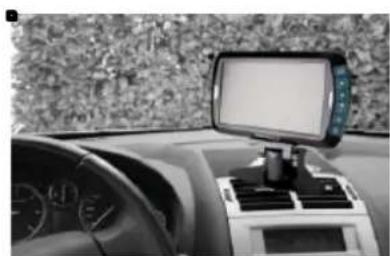

Installatie van de monitor Controleer bij het kiezen van de plaats voor de monitor dat deze uw (uit)zicht niet belemmert bij het rijden. De DRC7010 kan op diverse manieren in uw voertuig worden aangebracht. De monitor kan met behulp van de meegeleverde standaard worden geplaatst op uw (A) dashboard of met de meegeleverde bevestigingsbanden op uw zonneklep of hoofdsteun.41

1. Voor het aanbrengen van de monitor, dient u de voor

bevestiging in aanmerking komende vlakken goed te reinigen. Breng één van de kleefzijden van de dubbelzijdige plakker aan op de standaard.42

2. Breng de standaard aan op het dashboard

3. Druk op de standaard om deze goed te laten hechten op het oppervlak van het

4. Klik de monitor vast in de draagarm van de standaard

5. Pas de positie van de draagarm aan om goed zicht op de monitor te hebben

6. Druk op het teken van de pijl van de draagarm om de monitor te kunnen verwijderen

• Om een maximale hechting van de dubbelzijdige plakker te bereiken, wordt geadviseerd deze als volgt aan te brengen:

• Alle vlakken moeten schoon, droog en vetvrij zijn.

• De te beplakken oppervlakten dienen tussen de 21 en 28 graden Celsius te zijn te zijn. Niet toepassen beneden de 10 graden Celsius en in direct zonlicht.

• Indien mogelijk kies dan een bevestigingsplaats, waar direct zonlicht de standaard op het dashboard niet kan verhitten. B. Bevestiging aan de zonneklep of hoofdsteun.

• Gebruik de twee meegeleverde bevestigingsbanden en leid deze door de uitsparingen aan de achterzijde van de behuizing van de monitor.

• Breng de monitor in een juiste positie aan op de zonneklep of hoofdsteun

• Trek de bevestigingsbanden rondom de zonneklep of hoofdsteun.

1. Leid het bijgeleverde 12/24 volt snoer met aansluitbus naar de

“sigarettenaansteker” . Zorg ervoor dat dit snoer u tijdens het rijden niet hindert.

2. Steek de kleine 12/24 Volt DC plug van het snoer in de zijkant

3. Steek de 12/24 Volt aansluitbus voor in een

sigarettenaansteker in de opening van de sigarettenaansteker van het voertuig Het testen van het systeem

2. Draai de contactsleutel in de accessoirestand; start het voertuig niet.

3. Trek de handrem aan en zet de versnelling in achteruit. Het systeem zal uit zichzelf

starten. Zo niet, druk dan op de aan/uit knop op de monitor.

4. Indien dit nog niet gebeurd is, koppel de camera met de monitor. (zoals beschreven

in hoofdstuk BEDIENING).

5. Na het testen (en aanpassing indien nodig) het apparaat en alle kabels definitief

monteren. Leid alle kabels achter binnenpanelen of onder het tapijt door. Gebruik de bijgeleverde ty-ribs/kabelklemmen om overtollige kabels netjes en compact bijeen te binden.

Voor het eerste gebruik wordt u verzocht de camera('s) met het beeldscherm te koppelen! (Een en ander zoals hier onder omschreven). Aan de monitor kunnen maximaal 2 camera's worden gekoppeld. Gebruik de op- en neergaande pijltjes-knoppen om tussen de verbonden camera's te schakelen of om een gedeeld scherm te tonen.

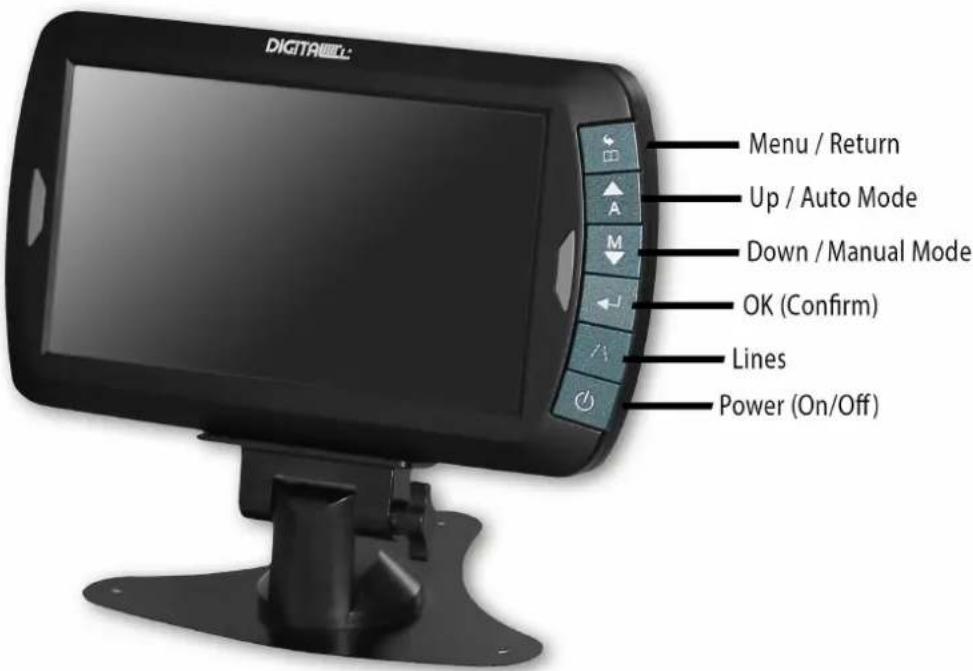

Algemeen gebruik: Kies het gewenste menu-onderwerp door gebruik te maken van de pijltjes-knoppen. Bevestig uw keuze met de OK-knop. Druk op de menu-knop om een submenu te verlaten of wacht een paar seconden zonder iets te doen. Het verlaten van het menu gebeurt automatisch.

Aan/uit-knop: Druk op de aan/uit-knop om de monitor aan te zetten. Het scherm van de monitor zal automatisch aangaan als de versnelling van het voertuig in achteruit wordt geschakeld.(Als de camera('s) zoals hier beneden beschreven al zijn gekoppeld). Als de monitor aan staat en een signaal krijgt, dan zal de blauwe LED gaan branden, of anders zal de LED knipperen. Als de monitor uit staat, dan zal geen enkel plaatje op het scherm verschijnen en de blauwe LED zal niet branden.44 MENÜ

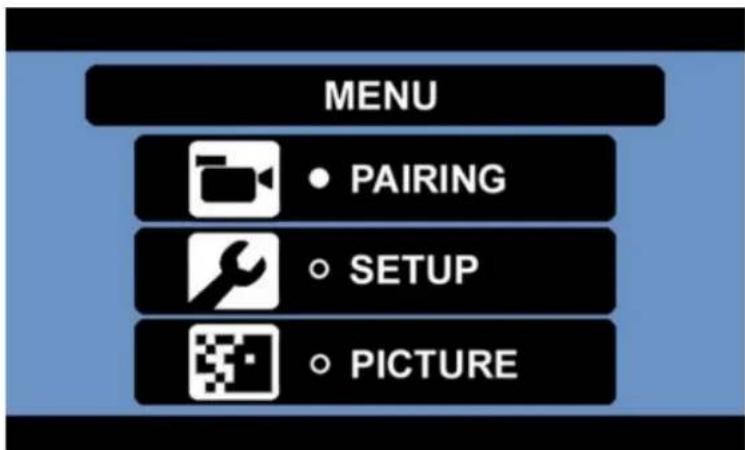

Druk op de menu-knop om in het hoofdscherm te komen.

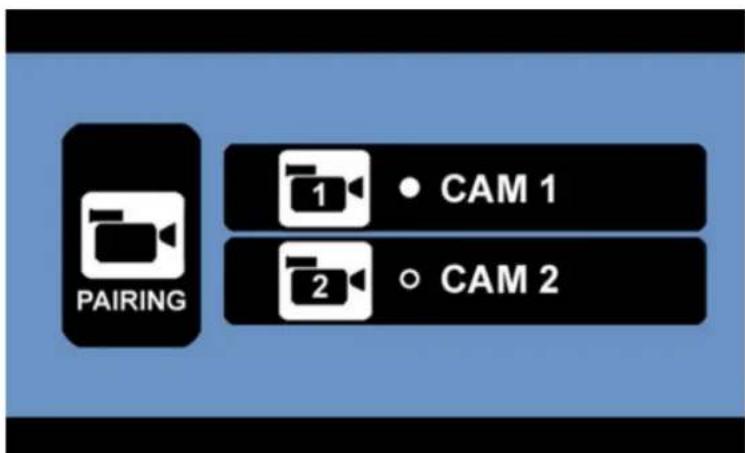

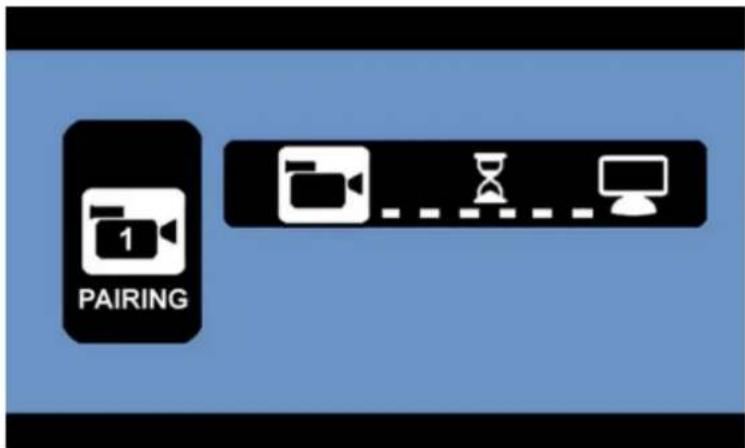

KOPPEL Menu Hier kunt u tot maximaal 2 camera's koppelen. Selecteer CAM1 of CAM2 en druk op de OK-knop om het koppelproces te starten.

Het toestel is nu klaar om de camera te koppelen (voorbeeld: CAM1) Druk nu op de rubberen knop aan de onderzijde van de camera!45

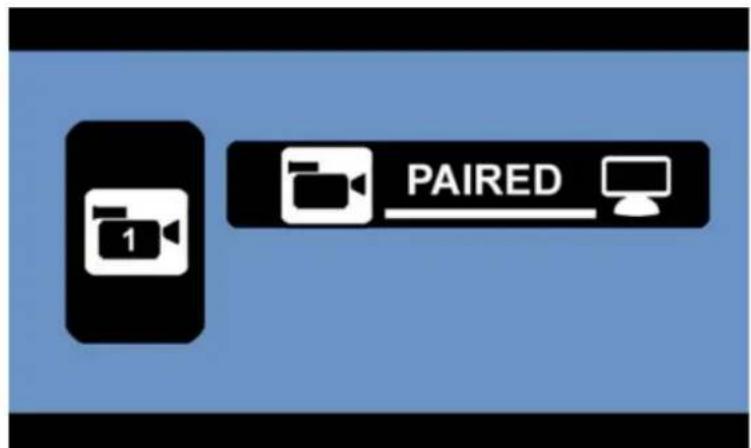

Het koppelen is succesvol verlopen.

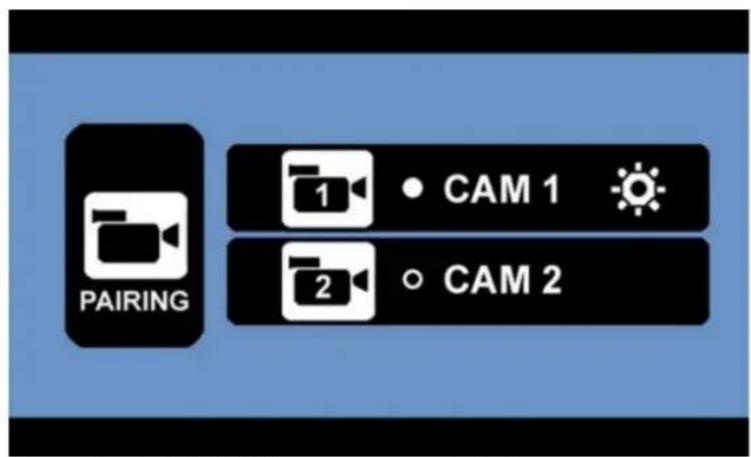

Terug in het KOPPEL-menu verschijnt een symbool naast de gekoppelde camera CAM1. Het toestel zal nu automatisch de camera koppelen als deze wordt ingeschakeld. Als u twee camera's heeft (optioneel), herhaal dan de koppelprocedure, zoals hier omschreven. Druk op de Menu-knop om het scherm te verlaten.

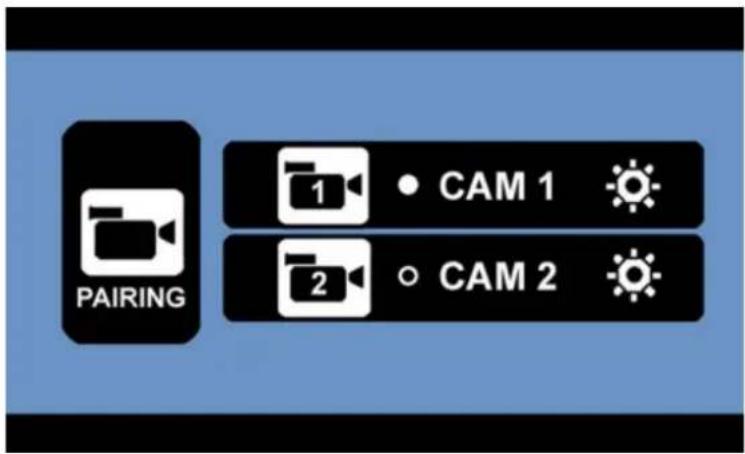

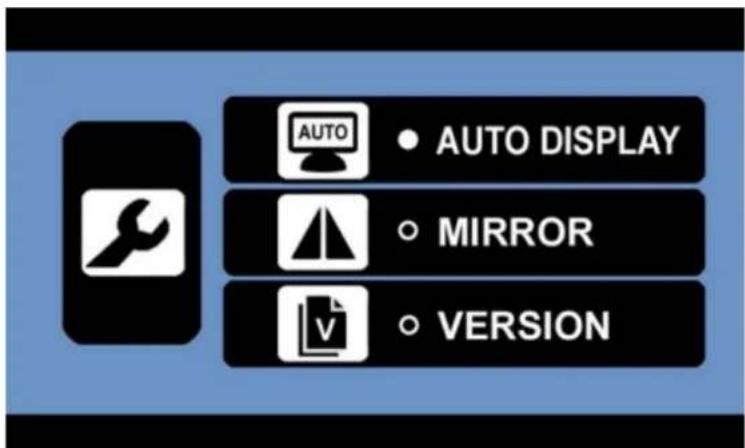

Voorbeeld: Beide camera's zijn gekoppeld.46 SETUP Menü

Selecteer het gewenste sub-menu met de Op/Neer pijltjes-knoppen en bevestig met de OK-knop. De respectievelijke functies van de sub-menu's zijn hier onder beschreven.

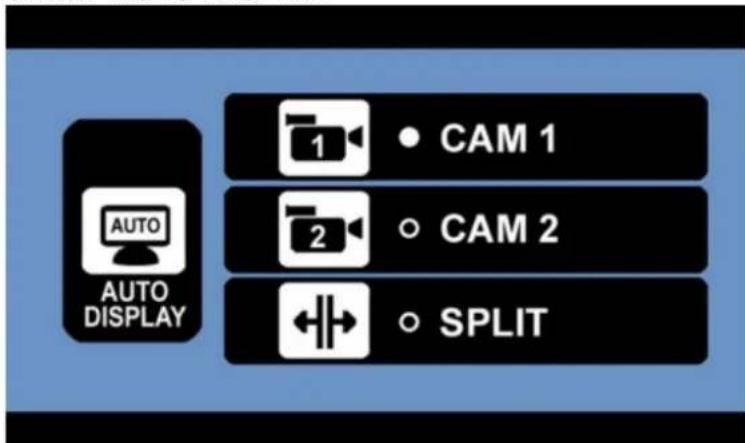

SETUP-AUTO DISPLAY Dit scherm stelt u in staat om het voor u belangrijkste beeld in te schakelen. De geselecteerde camera (CAM! of CAM2) zal automatisch worden weergegeven als deze een back-up maakt. Om het mogelijk te maken tegelijkertijd het beeld van beide camera's te laten zien, selecteer dan SPLIT in het menu. (alleen als beide signalen kunnen worden ontvangen - anders toont de monitor alleen het beschikbare beeld op het hele scherm). SETUP-MIRROR

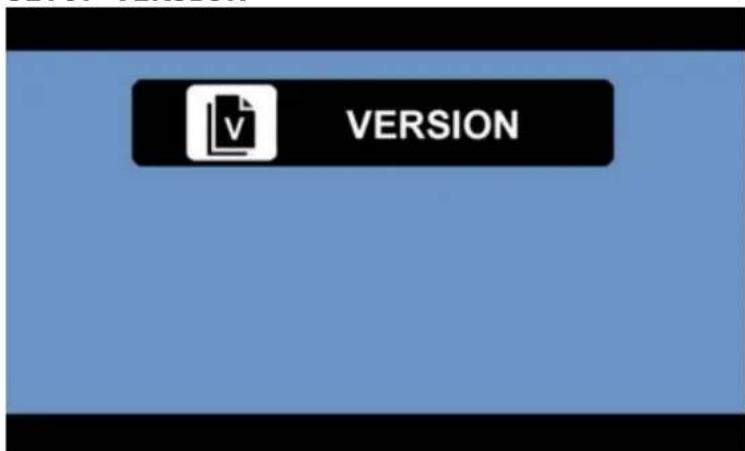

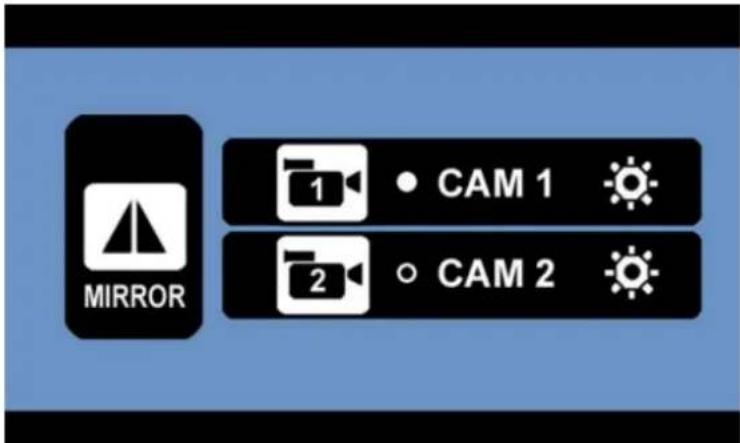

Selecteer CAM1 of CAM2 om het mogelijk te maken het getoonde beeld horizontaal of verticaal te laten zien.47 SETUP-VERSION Toont de software-versie van het systeem van de monitor. BELANGRIJK: Door 5 seconden op de knop met de naar boven wijzende pijl te drukken in het menu VERSION, worden alle camera's ontkoppeld!

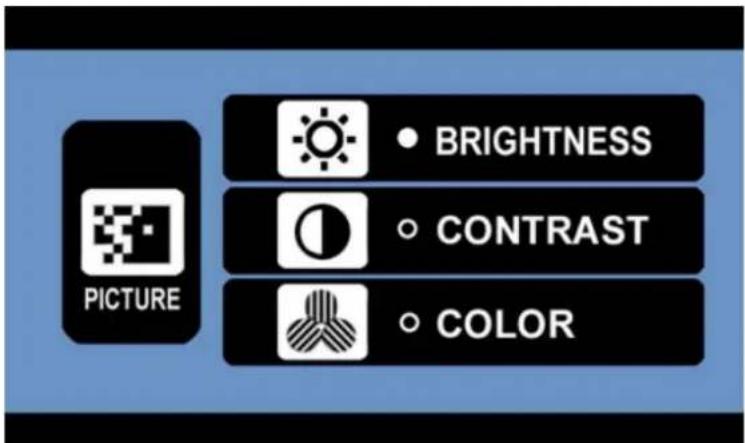

Nadat de betreffende camera is geselecteerd, kunt u de BRIGHTNESS (HELDERHEID), CONTRAST of COLOR (KLEUR) aanpassen in het dan getoonde beeld: Kies de gewenste functie met de OP/NEER pijltjes-knoppen; bevestig door op de OK-knop te drukken en verander de waarden met de pijltjes-knoppen. Bewaar de instellingen met de OK-knop en verlaat het scherm door op de Menu-knop te drukken.

LINES button/knop Afstandsgeleidelijnen: Dit camerasysteem heeft de optie om afstandsgeleidelijnen op het scherm weer te geven. Dit helpt u de resterende ruimte achter uw voertuig met andere obstakels zichtbaar te maken Door op de knop voor de guideline/geleidelijnen te drukken, kunt u deze optie in- of uitschakelen.

NightVision/Nachtbeeld: De modules van de camera hebben een automatisch Nachtbeeld infra-rood functie. Tijdens duisternis of op donkere plaatsen gaan de IR LEDs automatisch aan. ATTENTIE: Bescherm uw ogen! Kijk niet direct in de IR LED-licht.48 TECHNISCHE GEGEVENS

Voedingsspanning 8-30V DC Stroomverbruik "standby"

Gebruikstemperatuur -10 to +45 graden Celsius

Dit model kan in alle EU-landen worden gebruikt.

Het product behoort tot de groep elektrische of elektronische producten en kunnen niet met huis- of bedrijfsafval worden weggegooid. A.u.b. recyclen indien daar voorzieningen voor zijn. Vraag uw gemeente of verkoper om advies bij het recyclen. GARANTIE

Pro-User garandeert dit product voor een periode van 2 jaar na de datum van verkoop aan de oorspronkelijke koper. De garantie is niet overdraagbaar. De garantie dekt alleen defecten van fabricage en materialen. Om garantieservice te verkrijgen, a.u.b. het apparaat terugbrengen naar de plaats van aankoop of naar een geautoriseerde Pro-User dealer samen met uw bewijs van aankoop. De garantie is ongeldig wanneer het product beschadigd is of niet is gebruikt zoals beschreven in deze handleiding. De garantie is ongeldig indien er een niet-geautoriseerde reparatie is uitgevoerd. Pro-User geeft geen andere expliciete of impliciete garantie. Pro-User is alleen verantwoordelijk voor reparatie of vervanging (naar goeddunken van Pro-User) van het defecte product en is niet verantwoordelijk voor eventuele gevolgschade of ongemak veroorzaakt door het defect.49
