DRC4340 - Dashcam Pro-User - Gratis gebruiksaanwijzing en handleiding

Producttype	Draadloze achteruitrijcamera (Dashcam)
Merk	Pro-User
Model	DRC4340
Schermdiagonaal	10,9 cm (4,3 inch) LCD
Schermresolutie	480 x 272 pixels
Resolutie camerasensor	720 x 480 pixels (CMOS)
Voeding monitor	8-30 V DC (via sigarettenaansteker)
Voeding camera	8-30 V DC (via achteruitrijlicht)
Verbruik monitor (stand-by)	≤ 200 mA
Verbruik monitor (actief)	< 250 mA
Verbruik camera	< 350 mA
Transmissiefrequentie	2,4 GHz (ISM-band)
Bereik (vrij veld)	50 m
Nachtvisie	Ingebouwde infrarood-LED
Bedrijfstemperatuur	-10 °C tot +45 °C
Garantie	2 jaar
Inhoud van de verpakking	Monitor met houder, camera met montageplaat, extra metalen bevestiging, stroomkabel
Hoofdfuncties	Draadloos koppelen, beeldinstellingen (auto, spiegel, helderheid, contrast, kleur), geleidelijnen, schakelen tussen camera's (maximaal 2)
Installatie	Camera bevestigen op nummerplaat of metalen steun; aansluiten op het achteruitrijlicht
Veiligheid	Apparaat niet openen; polariteit in acht nemen; niet rechtstreeks in de infrarood-LED's kijken

Veelgestelde vragen - DRC4340 Pro-User

Hoe installeer ik de camera op het voertuig?

Bevestig de montageplaat achter de nummerplaat, schroef vervolgens de camera vast. Indien niet mogelijk, gebruik de meegeleverde metalen steun door een gat te boren. Volg de gedetailleerde instructies in de handleiding.

Hoe sluit ik de voeding van de camera aan?

Sluit de rode draad aan op de plus (+) van het achteruitrijlicht en de zwarte draad op de min (-). Gebruik de meegeleverde rode connectoren. Controleer indien nodig de polariteit met een voltmeter.

Hoe koppel ik de camera met de monitor?

Ga op de monitor naar het menu 'Pairing' en bevestig. Druk onmiddellijk op de kleine knop onderaan de camera totdat het scherm 'PAIRED' weergeeft. Het koppelen verloopt daarna automatisch.

Kan ik twee camera's gebruiken met deze monitor?

Ja, de monitor kan maximaal twee camera's aan. Gebruik het menu 'AUTO DISPLAY' om de weergave te kiezen: CAM1, CAM2 of SPLIT (beide naast elkaar).

Hoe stel ik de helderheid of het contrast in?

Ga naar het menu 'PICTURE' op de monitor. U kunt de helderheid, het contrast en de kleur aanpassen met de toetsen UP/DOWN en bevestigen met POWER.

Wat te doen als het beeld is omgekeerd?

Kies in het menu 'SETUP' voor 'MIRROR'. U kunt NORMAL, FLIP of UP & FLIP selecteren, afhankelijk van de oriëntatie van de camera.

Werkt de camera 's nachts?

Ja, de camera is uitgerust met infrarood-LED's voor nachtzicht. Kijk niet rechtstreeks in de LED's.

Hoe zet ik de monitor aan en uit?

Druk op de POWER-toets om in/uit te schakelen. Als er geen signaal wordt ontvangen, schakelt de monitor na enkele seconden automatisch uit.

Wat te doen als de monitor geen signaal ontvangt?

Controleer of de camera correct van stroom wordt voorzien (achteruit ingeschakeld) en of het koppelen is uitgevoerd. Zorg ervoor dat het bereik niet meer dan 50 meter is en dat er geen groot metalen obstakel het signaal blokkeert.

Hoe onderhoud en reinig ik het apparaat?

Reinig het scherm en de camera met een zachte, droge doek. Gebruik geen schurende producten. Probeer de apparaten niet te openen, dit zou de garantie ongeldig maken.

GEBRUIKSAANWIJZING DRC4340 Pro-User

met 10,9cm / 4,3" monitor

DRC4340

De Pro-User DRC4340 maakt deel uit van de serie geavanceerde achteruitrijsystemen vervaardigd door Pro User International Ltd.

De Pro-User digitale draadloze achteruitrijcamera en monitor, mits gebruikt zoals beschreven, zorgen ervoor dat u beter zicht hebt op alles achter uw auto, camper, aanhangwagen of bestelbus. We hebben vele maatregelen genomen tijdens kwaliteitscontroles zodat het product u in topconditie bereikt en naar uw tevredenheid zal werken.

Lees de volgende veiligheids- en bedieningsinstructies zorgvuldig door.

BELANGRIJKE VEILIGHEIDS INSTRUCTIES

Voordat u het systeem installeert

Als u niet thuis bent in het werken met de 12/24-volt DC bedrading van uw voertuig, het demonteren en opnieuw aanbrengen van de binnenpanelen, vloerbedekking of andere onderdelen van uw voertuig, neem dan contact op met de fabrikant van het voertuig of overweeg om het camerasysteem door vaklieden te laten instaleren.

Storing

Dit apparaat is niet gevoelig voor storingen veroorzaakt door mobiele telefoons, Bluetooth headsets, Wi-Fi routers, elektriciteitsleidingen en andere elektrische apparaten, etc.

Reparatie

Het camerasysteem mag niet geopend worden. Elke poging tot wijziging of reparatie door de gebruiker heeft tot gevolg dat uw garantie vervalt.

ONDERDELEN

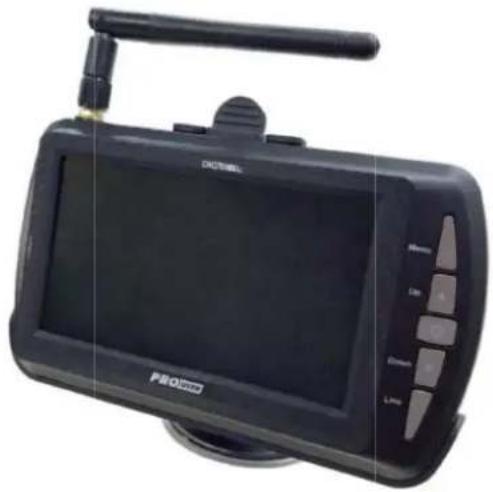

1. Beeldscherm en bevestigingsarm

1. Camera met montage plaat

1. Metalen steun (bijgeleverd).

1. netsnoer voor beeldscherm

Deze instructies zijn niet op alle voertuigen van toepassing. Gezien het aantal verschillende merken & modellen zijn ze slechts bedoeld als een algemene leidraad. Voor vragen m.b.t. uw specifieke voertuig kunt u contact opnemen met de fabrikant van uw voertuig.

Installatie van de camera

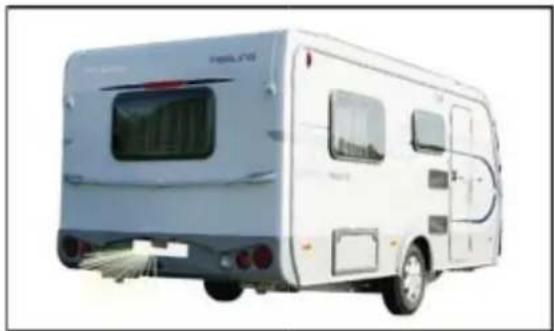

De camera kan op verschillende manieren achter op uw auto worden gemont eerd. Het makkelijkste is echter om hem bij de kentekenplaat van de auto te monteren. Er is een bevestigingsplaat bijgeleverd die vastgezet kan worden achter het kenteken. De camera kan op deze plaat worden vastgezet.

De hoek van de camera is instelbaar in verticale richting. Zorg ervoor dat er geen obstakels het zicht van de lens belemmeren.

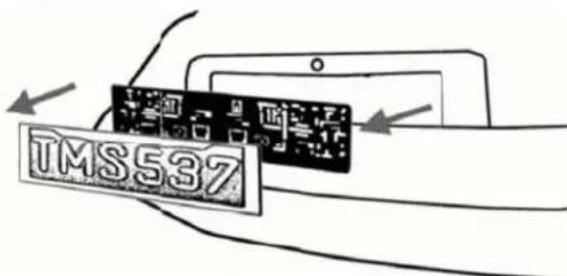

A1. Verwijder de kentekenplaat en draai vervolgens de bouten/schroeven van de

kentekenplaathouder los.

TMS537

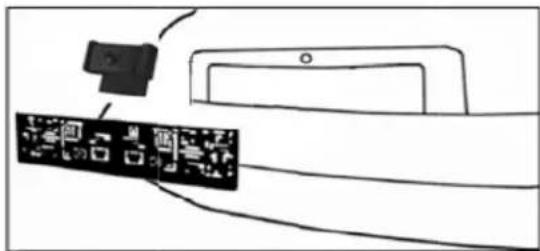

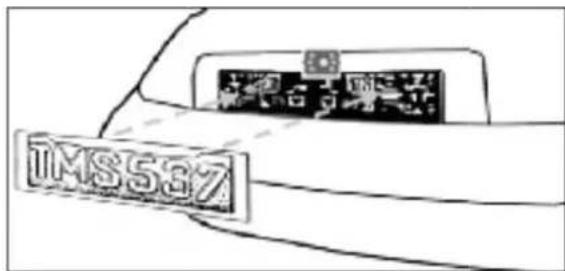

A2. Plaats de meegeleverde bevestigingsplaten (samen met de camera) achter de houder van de kentekenplaat. Zet zowel de houder van de kentekenplaat en de bevestigingsplaten vast met de bouten/schroeven van de kentekenplaath ouder.

A3. Monteer de kentekenplaat opde kentekenplaathouder.

IMS537

Bij sommige autotypes is het niet mogelijk om de camera bij het kenteken te bevestigen. Misschien moet u een andere plaats zoeken achter op uw auto om de camera aan te bevestigen met de meegeleverde bouten en schroeven.

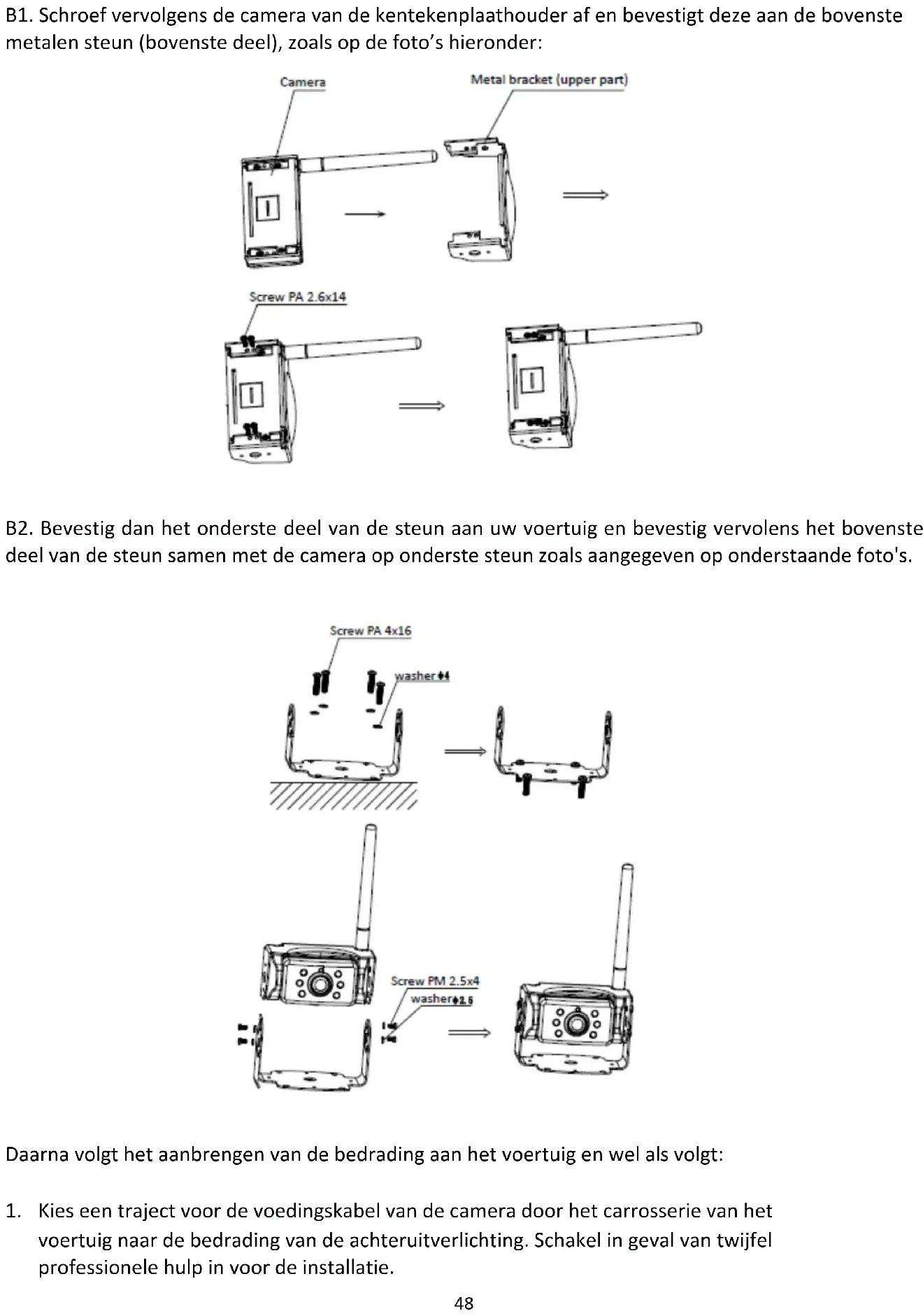

B1. Schroef vervolgens de camera van de kentekenplaathouder af en bevestigt deze aan de bovenste metalen steun (bovenste deel), zoals op de foto's hieronder:

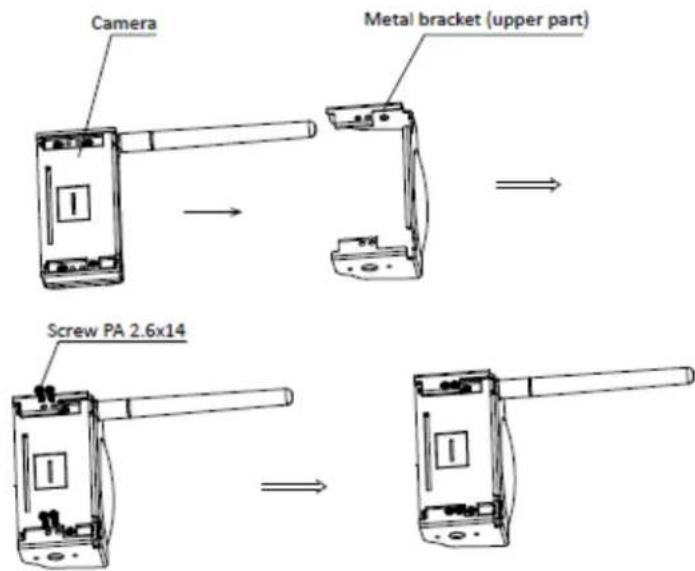

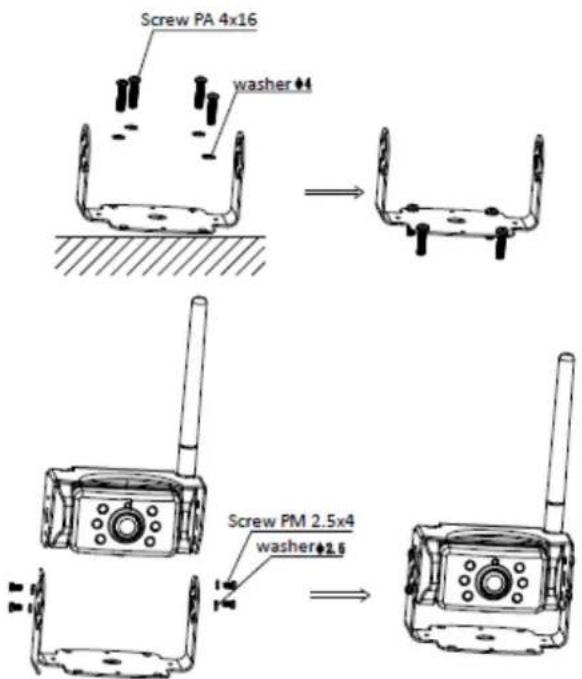

Camera Metal bracket (upper part) Screw PA 2.6x14

B2. Bevestig dan het onderste deel van de steun aan uw voertuig en bevestig vervolens het bovenste deel van de steun samen met de camera op onderste steun zoals aangegeven op onderstaande foto's.

Daarna volgt het aanbrengen van de bedrading aan het voertuig en wel als volgt:

1. Kies een traject voor de voedingskabel van de camera door het carrosserie van het voertuig naar de bedrading van de achteruitverlichting. Schakel in geval van twijfel professionele hulp in voor de installatie.

2. Sommige voertuigen kunnen een gat hebben waar de kabel doorheen kan, zoals waar de kentekenplaatverlichting is gemonteerd, of u kunt een gat boren dicht bij waar de voedingskabel bevestigd wordt aan de camera. Als u eenmaal gekozen heeft waar de kabel de carrosserie van het voertuig naar binnen zal gaan, verwijder dan de camera. Als u een bestaande opening kunt gebruiken, slaat u de volgende twee stappen over.

3. Voordat u een gat boort MOET U CONTROLEREN en nakijken WAT ZICH ACHTER DE PLAATS BEVINDT WAAR U WILT BOREN. Als zich daar onderdelen van het voertuig bevinden, zoals elektrische onderdelen of onderdelen van het brandstofsysteem, moet u alle noodzakelijke voorzorgsmaatregelen nemen om deze niet te beschadigen. Verwijder de kentekenplaat en de camera voordat u gaat boren.

4. Plaats na het boren de meegeleverde doorvoertule in het gat en leidt de kabels van de camera door de doorvoertule het voertuig in. U moet de doorvoertule gebruiken om te voorkomen dat de metalen rand van het gat de kabel van de camera beschadigt. Bevestig de zender in de kofferbak. Sluit de voedingskabel van de zender en die van de camera aan op de zender.

5. Nu moet u kijken waar de achteruitrijlichten van het voertuig zich bevinden. Draai de contactsleutel in de accessoirestand, activeer de handrem en zet de auto in zijn achteruit. Kijk naar de achterlichten van het voertuig om te zien waar de achteruitrijlichten zich bevinden; dit zijn de witte lichten. Om de 12/24V+ kabel van de achteruitrijlichten te vinden moet de achterzijde van de achteruitrijlichten toegankelijk zijn. Als u hulp nodig heeft bij het vinden van de stroomkring van uw achterlichten neem dan contact op met de fabrikant van uw voertuig voor de bedradingschema's van uw voertuig.

6. Als u de stroomkring van de achterlichten heeft gevonden moet u de voedingskabel van de zender naar die plaats leiden. U moet de voedingskabel stevig vast zetten om te voorkomen dat de kabel klem komt te zitten in een onderdeel van de auto zoals de scharnier van de achterbakklep. Leidt de kabel nooit langs de buitenzijde van het voertuig!

7. Bij de meeste voertuigen zijn er twee kabels aangesloten op de contactdoos voor de achterlichten. Gewoonlijk is de negatieve kabel zwart en de positieve kabel gekleurd. Als u niet zeker bent van de bedrading, kunt u een 12V/24V multimeter gebruiken die verkrijgbaar is bij de meeste winkels met auto-onderdelen om te bepalen welke positief is. Volg de aanwijzingen van de fabrikant op voor veilig gebruik van de multimeter.

1. Nadat u heeft bepaald welke kabel de positieve en welke de negatieve is, draait u de contactsleutel weer naar de 'off' stand en vervolgens verwijdert u de negatieve kabel van de accu.
2. Verbind de rode kabel met de positieve (+) kabel van de achteruitrijlichten in serie door gebruik te maken van de meegeleverde lasklem. Gebruik een combinatietang voor het aandrukken om te zorgen voor een goede aansluiting.

1. Verbind vervolgens de zwarte voedingskabel van de zendeenheid met de negatieve (-) kabel of aarde van het achteruitrijlicht.
2. Plaats het lichtpeertje van het achteruitrijlicht weer terug en installeer de contactdoos opnieuw. Zet alle kabels vast met kabelbinders of isolatietape.
3. Bevestig de negatieve accukabel weer aan de accu.

Installatie van de monitor

Verzeker u ervan bij het bepalen van de plaats voor uw monitor dat de monitor u het zicht niet belemmert bij het rijden.

1. Reinig de door uw gekozen locatie grondig voor u het beeldscherm definitief monteert.

2. Plaats de zuignap op de door u gekozen locatie

3. Duw de zuignap goed aan op het door u gereinigde oppervlak zoals het dashboard of het raam. Duw het handeltje naar beneden om de zuignap goed vast te zetten op het oppervlak.

1. Schuif het beeldscherm in de arm die aan de zuignap vastzit.

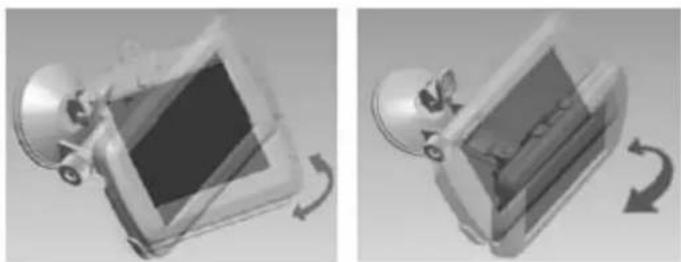

2. Draai de arm en de kop zodanig tot het beeldscherm in de juiste hoek staat en draai de schroefjes stevig vast.

1. Gebruik het bijgeleverde 12/24 volt netsnoer met aansluitbus voor de sigarettenaansteker. Zorg ervoor dat de kabel niet het veilig rijden van de auto beïnvloed.

2. Steek de kleine 12/24 Volt DC plug van het netsnoer in de rechterkant van het beeldscherm.

3. De aansluitbus aan de andere kant van het snoer kan bevestigd worden in de het contact van de sigarettenaansteker van de auto.

4. Om de effectiviteit van de bevestiging te maximaliseren wordt het aanbevolen dat dit wordt uitgevoerd onder de volgende omstandigheden:

- De temperatuur van het oppervlak moet tussen de 21 en 38 graden Celsius zijn.

- Uitvoering bij een temperatuur minder dan 10 graden moet vermeden worden.

- Het mag niet worden gedaan in direct zonlicht.

De bevestiging niet blootstellen aan direct zonlicht voor een periode van 24 uur.

N.B.: ONDER OMSTANDIGHEDEN MET EXTREEM HELDER LICHT KAN HET EEN PAAR SECONDEN DUREN VOORDAT HET BEELD ZICH STABILISEERT. WACHT TOTDAT HET BEELD IS GESTABILISEERD VOORDAT U ACHTERUIT RIJDT.

Testen van het systeem

1. Verzeker u ervan dat beide accukabels zijn aangesloten op de accu van de auto.

2. Draai de contactsleutel in de accessoirestand, start het voertuig niet.

3. Activeer de handrem en zet de versnelling in zijn achteruit.

4. Na het testen van het systeem en als u tevreden bent met de route die u heeft gekozen voor de bekabeling, moet u het systeem permanent installeren.

5. Leidt alle kabels achter binnenpanelen of onder tapijt zodat ze verborgen zijn. Gebruik de meegeleverde kabelbinders om overtollige kabel netjes bij elkaar te houden.

BEDIENING

1. Voeding:

Steek de adapter in de sigarettenaansteker en de aan de andere zijde aangebrachte plug in de monitor. Het systeem is ontworpen voor 12V en 24V.

2. De bediening van de monitor

a. Druk op de "Power-knop" om de monitor van stroom te voorzien. Een blauw LED licht op en de monitor gaat automatisch aan. Als er een signaal wordt ontvangen (na een succesvolle koppeling, zie hieronder), wordt het beeld op het scherm weergegeven en de LED geeft blauw licht.
b. Wanneer de monitor geen ingangssignaal ontvangt, dan schakelt het scherm zich automatisch uit en de blauwe LED begint te knipperen.
c. Wanneer de monitor is uitgeschakeld, wordt er geen beeld weergegeven en de blauwe LED is uit.

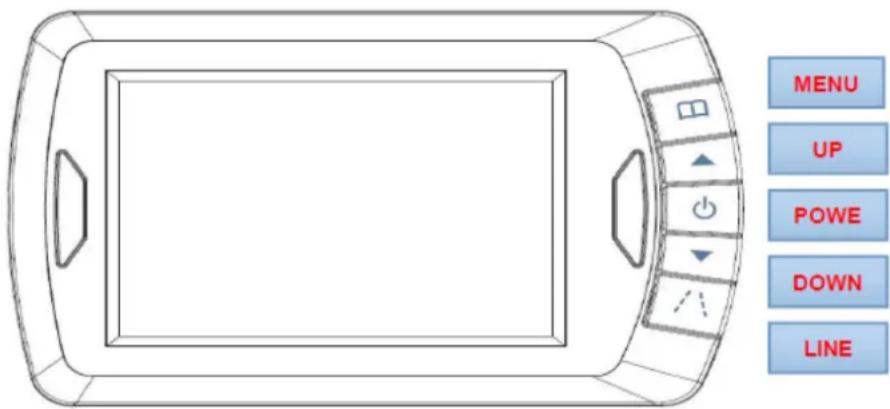

De volgende knoppen zijn gemonteerd op de monitor:

Menu (ook Return-knop)

Up / Hoog (ook kanaalkeuze schakelaar)

Power (ook bevestiging schakelaar)

Down / omlaag

Line Guidelines / Afstandshulplijnen

MENU UP POWE DOWN LINE

Menu	Drukken om het menu weer te geven of terug te keren naar het vorige item in het menu.
Up/Omhoog Dru k op deze knop om naar voren of naar boven te gaan.
Power/Spanning	Aanen uit schakelen en de bevestigingsschakelaar in de menu-modus.
Down/Omlaag	Dru k op deze knop om naar achteren of naar beneden te gaan.
Line/Lijn	Schakelt de afstandshulplij nen op het display aan en uit.

3. Koppeling

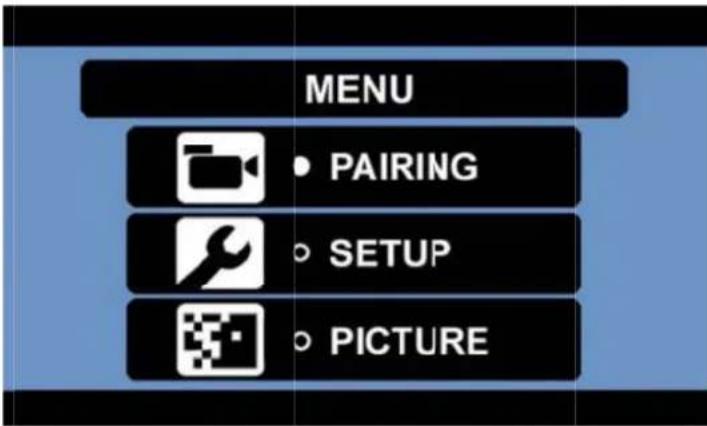

Druk op de MENU-knop en selecteer het item "Pairing". Bevestig deze keuze met de knop "Power".

Het volgende scherm verschijnt:

PAIRING

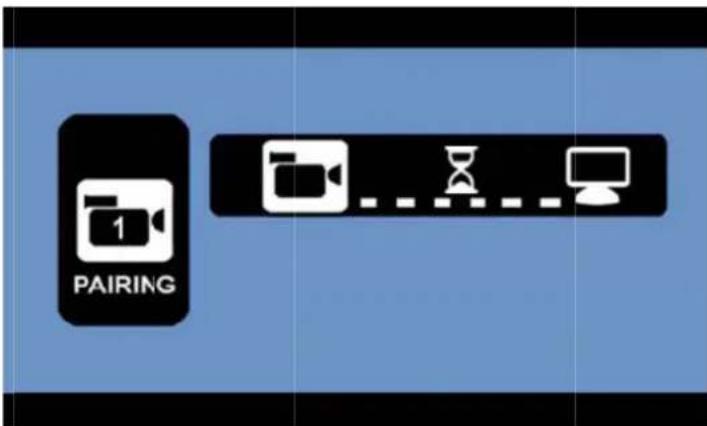

Druk kort d aarna zo lang op de kle ine plastic knop aan de onderkant van de camera totdat de monitor en de camera met elkaar zijn verbonden en het beeld onder op de monitor te voorschijn komt.

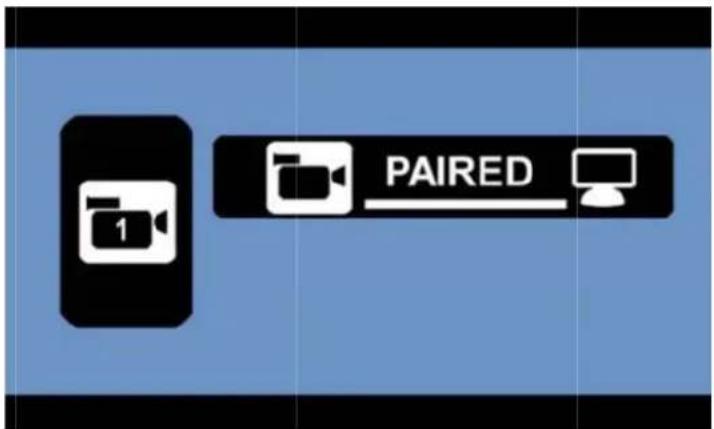

PAIRED

In het oegv zullede cameran de ibom elkaar automatisch detecten en is bandtige koppeling niet meer nodig.

4. SETUP

Druk op de "UP" of "Down" knop om het SETIUP-menu te komen.

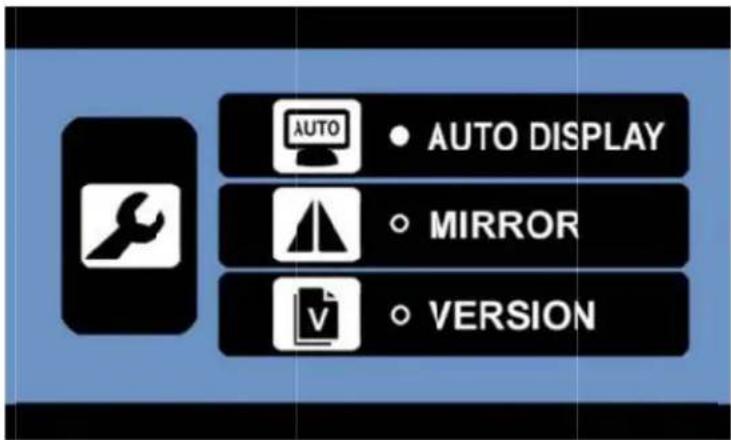

AUTO DISPLAY MIRROR VERSION

4.1. AUT O DISPLAY

In het ruheu AUTO DISPLAYuntk u inlere of u camera 1amera 2 ofen ge de scherrals standaard wilt instellen. U hebt n aderhand met "UP" en "DOWN" knoppen altijd nog d emogelijkheid om de gekozen camera-instelling te wijzigen.

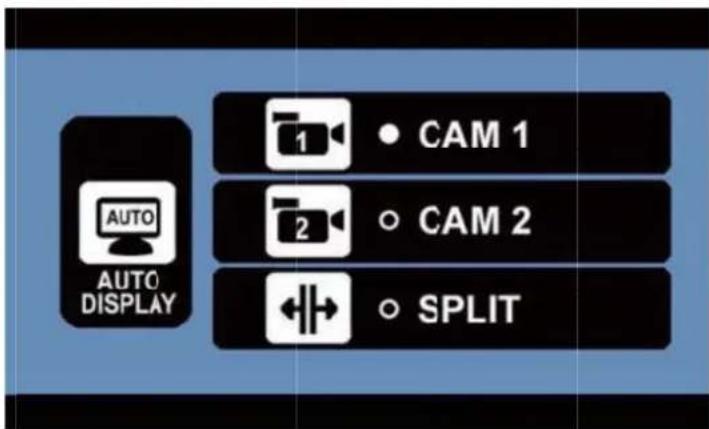

AUTO DISPLAY 1 • CAM 1 2 • CAM 2 • SPLIT

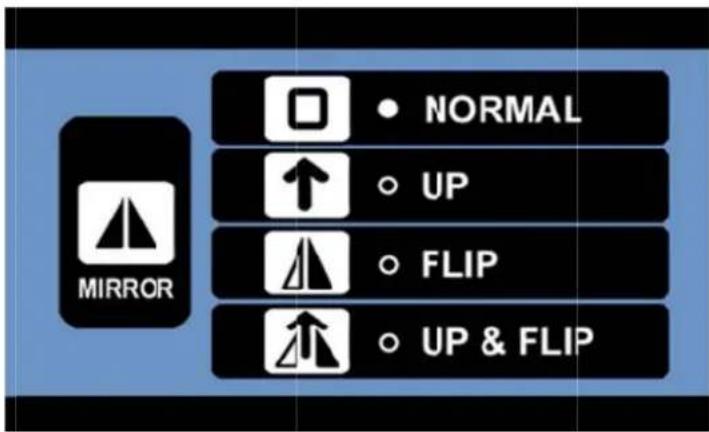

In het nsohu "Mirr", kunt u instellen fo het beelnormaamgedraaid, verkeergespiegeld of omgedraaid en veekd gespieeld moetworden weergegeven. Kies degewenste instellingen bevestig dit met de "Power" knop.

MIRROR NORMAL UP FLIP UP & FLIP

4.3. Version / Versie

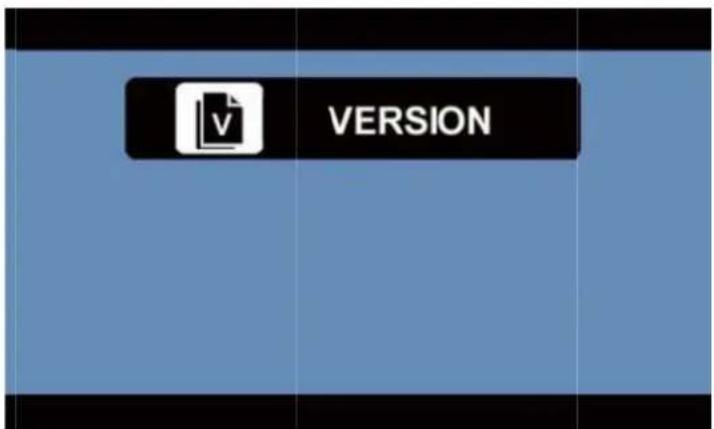

Op het sub menu "Versie" kunt u de huidige versie van de software die in de camera en de monitor is geïnstalleerd controleren. Hier hebt U ook de mogelijkheid om alle gekoppelde camera's te verwijde ren door de P""U knop secondingedrukt et houden Daarna na U de camera's opew kappen om weer beeld te krijgen.

v VERSION

4.4. PICT URE / BEELD

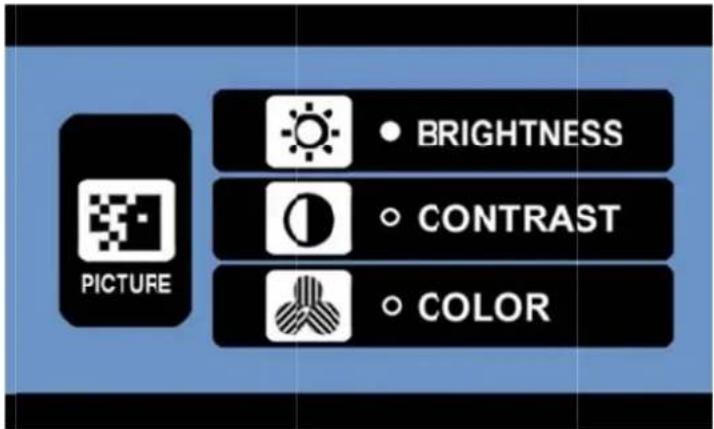

In het submenu "PICTURE" heeft U de volgende keuzes:

PICTURE BRIGHTNESS CONTRAST COLOR

Selecteer de gewenste instelling en bevestig deze met de "Power" knop.

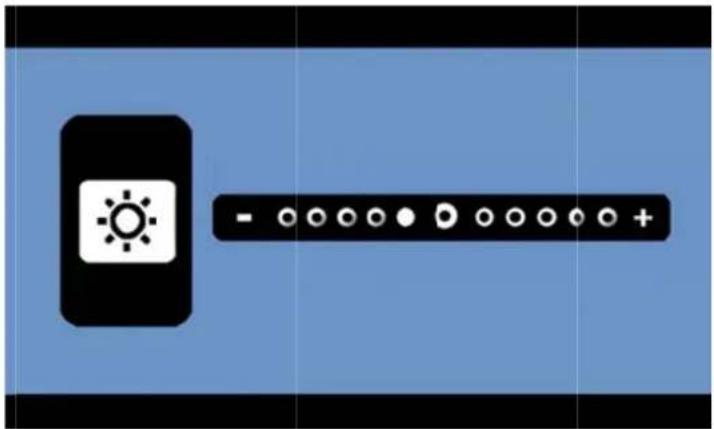

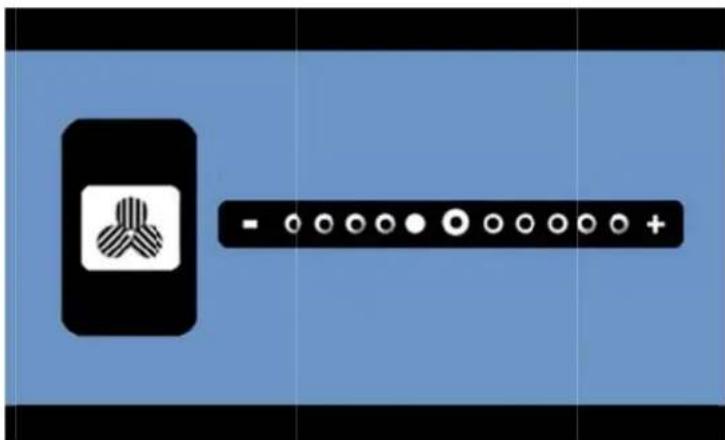

4.4.1. BRIGHTNESS setting / HELDERHEID instelling

Gebruik de pijltjestoetsen om de gewenste helderheid te selecten en bevestig de keuze door op de "Power" kn op te drukken.

Gebruik de pijltoetsen om het gewenste contrast te selecteren, bevestig de selectie door op de "Power" knop te drukken.

Gebruik dæijltjestoetsen om de kleursterkte te select, bestig de stelle doop de "Prow knop te drukken.

4.5. Ver volg bediening monitor

• Wan neer het menu afgesloten is en u wilt de autodisplay adiveren, druk dan op "Jp".
• Wan neer henenu afgesten is en u wilt tuss CAM1CAM2 /AM1 & V2A schaken, druk dan op "DOWN".

5. Omgaan met de camera / Module zenden:

5.1. Sluit de camera, zoals hier boven is omschreven, aan op de achteruitrijdlichten, zodat de camera automatisch wordt ingeschakeld waneer uchteruit di. Als u de cameravoor const toezicht wilt oepassen op bijvoordeld uwading ofee,v dan oet u camera opde binnenverlichting of op een ander8-30V spaningsbron van uw ervoig ofanhangwagen aansluiten. Zorg er beslist voor dat derode draad met Plus+ en de zwarte draad naar Negatief –

wordt aangesloten.

Niet verkeerd aansluiten, omdat er dan kortsluiting, brand of andere gevaarlijke situaties kunnen ontstaan. De camera zelf is met een zekering uitgerust en het met de verkeerde polen aansluiten beschadigt de camera niet.

5.2. Wanneer u het systeem voor het eerst gaat gebruiken, let u er dan op dat de camera aan de monitor moet worden gekoppeld. Kies zoals hierboven is omschreven de "Pairing" modus, selecteer CAM1 of CAM2 en druk binnen 30 seconden net zo lang op de kleine knop op de camera totdat de koppeling is voltooid.
5.3. De gekoppelde camera's laten de monitor in minder dan een seconde aan gaan nadat deze door middel van het achteruitrijdlicht of aan andere stroombron van spanning worden voorzien.
5.4. De camera is voor een goed zicht bij duisternis voorzien van infrarood-LED's. Deze schakelen automatisch bij duisternis aan.

Waarschuwing: Gelieve niet te lang kijken in de LED's, omdat dit tot oogletsel kan leiden.

TECHNISCHE SPECIFICATIES

Camera
Voedingsspanning	8-30V DC
Stroomverbruik	< 350mA
Beeld sensor	CMOS
Aantal pixels	720x480
lens	F2.1mm / F2.0
Zendfrequen tie	2.4 GHz (ISM band)
RF zendafstand (open ruimte)	50m
LCD monitor
Voedingsspanning	8-30V DC
Stroomverbruik “standby”	≤200mA
Stroomverbruik operationeel	<250mA
LCD display schermgrote	10.9cm / 4.3 inch
Aantal pixel	480x272
Temperatuur bij gebruik	-10 bis +45 Grad Celsius

Dit model kan in EU-Landen worden gebruikt.

R&TTE approved

BESCHER MING VAN HET MILIEU

Overtollige elektrische producten moeten niet met het huisafval worden weggegooid. A.u.b. recyclen indien daar voorzieningen voor zijn. Vraag uw plaatselijke overheid of verkoper om advies bij het recyclen.

GARANTIE

Pro-User garandeert dit product voor een periode van 2 jaar na de datum van verkoop aan de oorspronkelijke koper. De garantie dekt alleen defecten van handwerk en materialen. Om garantieservice te verkrijgen, a.u.b. het apparaat terugbrengen naar de plaats van aankoop of naar een geautoriseerde Pro-User dealer samen met uw bewijs van aankoop. De garantie is ongeldig wanneer het product beschadigd is of niet is gebruikt zoals beschreven in deze handleidling. De garantie is ongeldig indien er een niet-geautoriseerde reparatie is uitgevoerd. Pro-User geeft geen andere expliciete of impliciete garantie. Pro-User is alleen verantwoordelijk voor reparatie of vervanging (naar goeddunken van Pro-User) van het defecte product en is niet verantwoordelijk voor eventuele gevolgschade of ongemak veroor: aakt door het defect.

CE ^16
