DRC4340 - Dashcam Pro-User - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra de recul sans fil (Dashcam)
Marque	Pro-User
Modèle	DRC4340
Taille de l'écran	10,9 cm (4,3 pouces) LCD
Résolution de l'écran	480 x 272 pixels
Résolution du capteur caméra	720 x 480 pixels (CMOS)
Alimentation moniteur	8-30 V DC (via allume-cigare)
Alimentation caméra	8-30 V DC (via feu de recul)
Consommation moniteur (veille)	≤ 200 mA
Consommation moniteur (actif)	< 250 mA
Consommation caméra	< 350 mA
Fréquence de transmission	2,4 GHz (bande ISM)
Portée (champ libre)	50 m
Vision nocturne	LED infrarouge intégrée
Température de fonctionnement	-10 °C à +45 °C
Garantie	2 ans
Contenu du colis	Moniteur avec support, caméra avec plaque de fixation, fixation métallique supplémentaire, câble d'alimentation
Fonctions principales	Appairage sans fil, réglages d'affichage (auto, miroir, luminosité, contraste, couleur), lignes de guidage, commutation entre caméras (jusqu'à 2)
Installation	Fixation caméra sur plaque d'immatriculation ou support métallique ; branchement sur le feu de recul
Sécurité	Ne pas ouvrir l'appareil ; respecter les polarités ; ne pas regarder directement les LED infrarouge

FOIRE AUX QUESTIONS - DRC4340 Pro-User

Comment installer la caméra sur le véhicule ?

Fixez la plaque de montage derrière la plaque d'immatriculation, puis vissez la caméra. Si impossible, utilisez le support métallique fourni en perçant un trou. Suivez les instructions détaillées dans la notice.

Comment brancher l'alimentation de la caméra ?

Raccordez le fil rouge au positif (+) du feu de recul et le fil noir au négatif (-). Utilisez les connecteurs rouges fournis. Vérifiez la polarité avec un voltmètre si nécessaire.

Comment appairer la caméra avec le moniteur ?

Sur le moniteur, allez dans le menu 'Pairing' et validez. Appuyez immédiatement sur le petit bouton en bas de la caméra jusqu'à ce que l'écran affiche 'PAIRED'. L'appairage est ensuite automatique.

Puis-je utiliser deux caméras avec ce moniteur ?

Oui, le moniteur peut gérer jusqu'à deux caméras. Utilisez le menu 'AUTO DISPLAY' pour choisir l'affichage : CAM1, CAM2 ou SPLIT (les deux côte à côte).

Comment régler la luminosité ou le contraste ?

Accédez au menu 'PICTURE' depuis le moniteur. Vous pouvez ajuster la luminosité, le contraste et la couleur à l'aide des touches UP/DOWN et valider avec POWER.

Que faire si l'image est inversée ?

Dans le menu 'SETUP', choisissez 'MIRROR'. Vous pouvez sélectionner NORMAL, FLIP ou UP & FLIP selon l'orientation de la caméra.

La caméra fonctionne-t-elle la nuit ?

Oui, la caméra est équipée de LED infrarouge pour une vision de nuit. Ne regardez pas directement les LED.

Comment allumer et éteindre le moniteur ?

Appuyez sur la touche POWER pour allumer/éteindre. Si aucun signal n'est reçu, le moniteur s'éteint automatiquement après quelques secondes.

Que faire si le moniteur ne reçoit pas de signal ?

Vérifiez que la caméra est correctement alimentée (marche arrière enclenchée) et que l'appairage a été réalisé. Assurez-vous que la portée ne dépasse pas 50 mètres et qu'aucun obstacle métallique important ne bloque le signal.

Comment entretenir et nettoyer l'appareil ?

Nettoyez l'écran et la caméra avec un chiffon doux et sec. N'utilisez pas de produits abrasifs. Ne tentez pas d'ouvrir les appareils, cela annulerait la garantie.

MODE D'EMPLOI DRC4340 Pro-User

avec éciran 10,9cm / 4,3"

Montage des Monitors

Le Pro-User DRC4340 fait partie de la gamme de cameras de recules sans fils de dernières génération fabriqués par Pro User International Ltd.

Félicitations! La caméra de recul numérique Pro-User améliorera considérablement votre vue vers l'arrière de votre voiture, camping-car, caravane ou remorque, si vous l'utilisez comme décrit ci-dessous. Nous avons testé sérieusement ce système pour être sûr que vous pourrez vous en servir sans problèmes et que vous serez entièrement satisfait de son fonctionnement.

S'il vous plait, veuillez lire attentivement cette notice et suivre les instruction.

IMPORTANT - CONSIGNES DE SECURITE

Avant l'installation

Si vous ne vous sentez pas capable d'intervenir sur le circuit électrique 12/24 volt DC d'une voiture, de démonter et remonter les panneaux intérieurs, la moquette, le tableau de bord ou d'autres pièces de votre voiture, on vous conseille de prendre contact avec votre concessionnaire, votre garage ou centre auto pour faire installer ce système de façon professionnelle par une personne qualifié.

Interférence

Ce système sans fil, le Pro-User ne pourra pas être troublé dans son fonctionnement par des portables, des casques bluetooth, des systèmes GPS, des câbles électrique, routeur WiFi ou par d'autres appareils électriques.

Réparation

La camera et le moniteur ne doivent jamais être ouvert. Autrement l'utilisateur pert la garantie.

CONTENU

1. Moniteur et bras de fixation

1. Camera avec plaque de fixation

1. Fixation métallique (supplémentaire)

1. Câble d'alimentation

C'est instructions d'installation ne s'appliquent pas à tous les véhicules mais à la majorité. Sur certains véhicules il n'est pas possible de fixer la caméra sur la plaque d'immatriculation. Dans ce cas cont acter votre concessionnaire ou votre garagiste afin de trouver un autre endroit approprié.

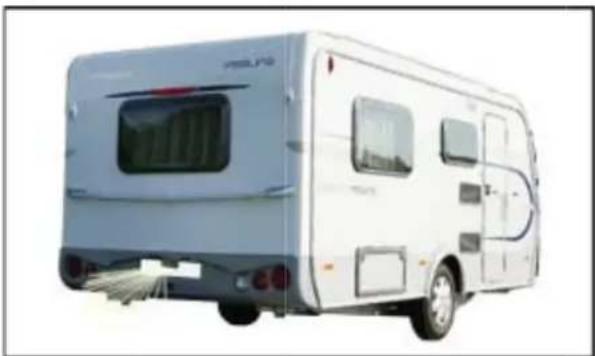

Camera installation

Il y'a différentes manières de fixer la camera de recule. La plus pratique étant à proximité de la plaque d'immatriculation du véhicule. Nous fournissons 1 plaque de montage qui se fixe derrière la plaque d'imm atriculation. La caméra de recul peut se fixer sur ces plaques de montages. La caméra est inclinable, l'angle de vu e peut donc être ajusté manuellement verticalement. Assurez-vous que le champ de vue de la camera est libre.

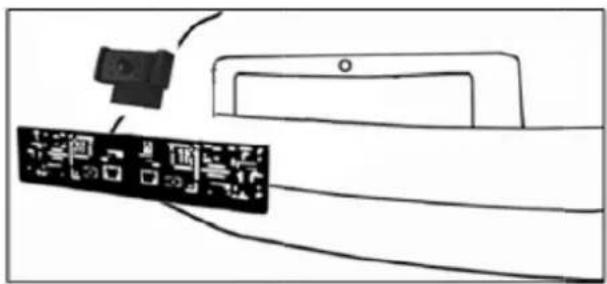

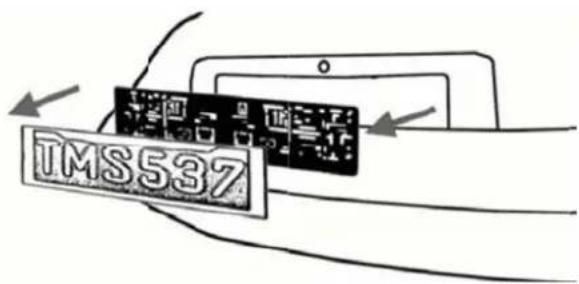

A1: Enlevez la plaque d'immatriculation (et porte plaque) en la dévissant ou en enlevant les rivets.

TMS537

A2: Placez la plaque de montage (avec la caméra) derrières la plaque d'immatriculation puis fixez les solidaire ment avec la plaque d'immatriculation. Par vis ou rivets.

A3: Fixer la plaque d'immatriculation sur le support de plaque.

TMS537

Sur certains véhicules il n'est pas possible de fixer la caméra à l'aide des plaques de montages fournies. Alors il vous faut trouver un autre endroit à l'arrière du véhicule pour fixer la caméra.

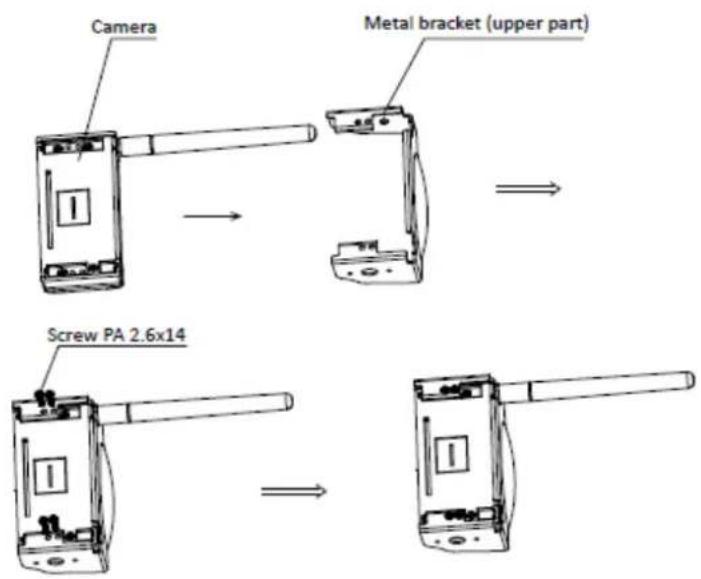

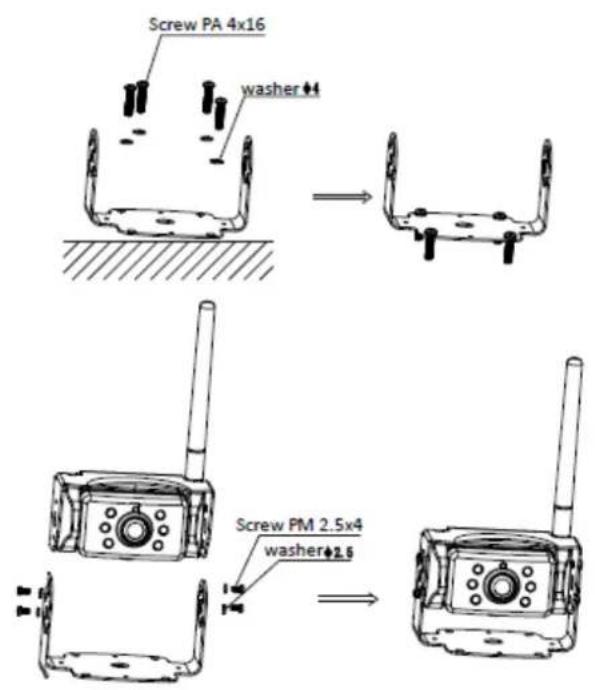

B1. Dévisser la camera de sa grille de fixation pour plaque d'immatriculation a fin de pouvoir fixer la sur la partie supérieure du support métallique, come inclique sur le visuel ci-dessous.

Camera Metal bracket (upper part) Screw PA 2.6x14

B2. Fixer la partie inférieure de la fixation sur le véhicule, puis la partie supérieure avec caméra sur le support (voir visuels ci-dessous)

Ensuite effectuer les branchements comme suit:

1. Choisissez un chemin d'accès pour le câble d'alimentation de la camera dans l'intérieure du coffre de votre véhicule afin de le brancher sur le faisceau électrique de l'ampoule de marche arrière. Si vous avez des doutes, consultez un professionnel. Votre garagiste, centre auto ou concessionnaire.

2. Certains véhicules ont d'origine un trou à cet effet, qui vous permet de faire passer le câble d'alimentation. Dans le cas contraire il vous faut percer un trou. De préférence derrière la plaque d'immatriculation. Une fois que vous avez identifié l'endroit retirez la camera. Si vous avez la possibilité d'utiliser un trou de passage existant alors vous pouvez sauter le 2 points suivants.

3. Avant de PERCER un TROU, vous devez VERIFIER CE QU'IL Y'A DERRIERE, à l'intérieur de votre véhicule. Si il y'à des câbles, composant ou autre objet, alors vous devez choisir un autre endroit pour percer le trou. Enlever la plaque et la caméra avant de percer.

4. Après avoir percer le trou, veuillez insérer la bague de passage fournie. Elle protège votre câble d'alimentation contre les bords tranchants. Maintenant fixez le boîtier transmetteur dans votre coffre. Raccordez le cable d'alimentation à votre caméra puis au boîtier de transmission.

5. En suite vous devez identifier l'ampoule de marche arrière (généralement le feu blanc). Tournez la clef de contact de votre véhicule, serrez le frein à main puis enclencher la marche arrière. Regardez à l'arrière de votre véhicule ou demander à une autre personne de regarder quelle ampoule s'allume. Trouvez le câble 12/24V qui alimente l'ampoule de marche arrière. Pour se faire vous devez retourner à l'arrière de votre véhicule. Si vous n'y parvenez pas alors consultez un professionnel, votre garagiste ou concessionnaire.

6. Une fois le circuit électrique le l'ampoule de marche arrière identifié, vous devez passer le câble d'alimentation du boîtier transmetteur vers le câble électrique de a. l'ampoule. Fixez le de manière très sûr. Le câble ne doit pas pouvoir être arraché par b. des objets transportés dans le coffre ultérieurement. Ne jamais faire passer le câble c. à l'extérieur du véhicule!

7. La plus part des ampoules de marche arrière sont alimenté par 2 fils électriques. En général le noir est le négatif et le rouge le positif. Dans le doute contrôlez avec un voltmètre 12V/24V (disponible dans la majorité des magasins de bricolage) ou allez consulter un professionnel. Suivez les instructions de la notice du voltmètre.

1 = Positive (+)

2 = Connecteur

3 = Lamp

4 = Negative (-)

6 = Camera Positive (+) (colorée)

7 = Camera

1. Après avoir déterminé les polarités des fils électriques veuillez retirer la clef decontact puis déconnectez la cosse (-) négative de votre batterie de démarrage (la batterie se situe souvent dans le compartiment moteur du véhicule), ceci afin d'être sûr qu'il n'y ai plus de courant dans les circuits électrique. Pour trouver la batterie veuillez consulter la notice de votre véhicule.

2. Fixez le fil rouge du câble de l'émetteur à l'aide du connecteur rouge dans le cable positif (+) des feux de recule. Prenez une pince pour faire entrer la languette métallique et pliez/accrochez ensuite le couvercle rouge en plastique.

1. Puis répétez l'opération (14) avec le câble négatif (-) (souvent noir).

2. Replacez l'ampoule de marque arrière et le cache puis sécuriser les câbles de sorte qu'il de puisse pas être accrochés par un objet transporté dans le coffre. Pour sécuriser les câbles veuillez utiliser des serre-fils ou du ruban ad hésif pour installations électriques.

3. Reconnecté la cosse négative à votre batterie.

Installation du moniteur Choisissez un endroit qui ne puisse pas gêner la visibilité du conducteur ou d'une manière générale gêner la conduite.

1. Avant de fixer la ventouse, veuillez bien nettoyer l'endroit où vous voulez la fixer.

2. Position ner la vento use sur une surface parfaitement plane, lisse et propre.

3. Appuyer la ventouse sur la surface et faite basculer le loquet

1. Enfiche r le moniteur sur la fixation.

2. Ajuster l'orientation du moniteur puis serrer la vis.

1. Passer la câble d'alimentation 12/24V entre le moniteur et votre prise allume cigare de sorte qu'il ne puisse en aucun cas gêner le conducteur. Même si il devait tomber.

2. Insérer le petit connecteur dans le côté droit du moniteur, c'est le câble d'alimentation 12V/24V.

3. Brancher la prise d'alimentation dans la prise allume cigare de votre véhicule. Pour optimiser la fixation du moniteur sur le tableau de bord il est recommandé:

- De l'installer lors de températures ambiantes de 21 à 38 C°.

- De ne pas le coller lors de températures sous 10 C°.

- Ne pas exposer la fixation directement au soleil.

- De bien dégraisser l'endroit de fixation.

1. Protéger l'installation des rayons du soleil pendant 24 heures.

REMARQUE: lors d'une lumière ambiante très Claire, le moniteur nécessite un certain temps d'adaptation.

Pour tester le système

1. Assurez-vous que la cosse négative est branchée sur la batterie du véhicule.

2. Mettez le contact en tournant la clef, ne démarrez pas.

3. Serrez le frein à main puis engagez la marche arrière.

4. Une fois le test effectué et si vous êtes satisfait du résultat, alors fixer définitivement les câbles d'alimentation dans votre coffre.

5. Placez les câbles derrière les caches et moquettes de votre véhicule. Utilisez les serres fils fournis pour fixer le surplus de câbles.

FONCTIONEMENT

1. Alimentation

Insérer la prise 12V allume cigare l'allume cigare du véhicule. Le côté opposé dans le moniteur. Le moniteur fonctionne aussi bien en 12Volt comme en 24 volts

2. Utilisation du moniteur

a. Appuyer sur la touche « Power » pour mettre en marche le moniteur. Une LED bleu s'allume avec le démarrage du moniteur. Si un signal est reçu (après accouplement de la caméra avec le moniteur, voir ci-dessous) l'image s'affiche sur le moniteur et la LED s'allume en bleu.
b. Si le moniteur ne reçoit pas de signal, il s'éteint automatiquement et la LED clignote bleu.
c. Si le moniteur est hors tension, aucune image ne s'affiche et la LED est éteinte.

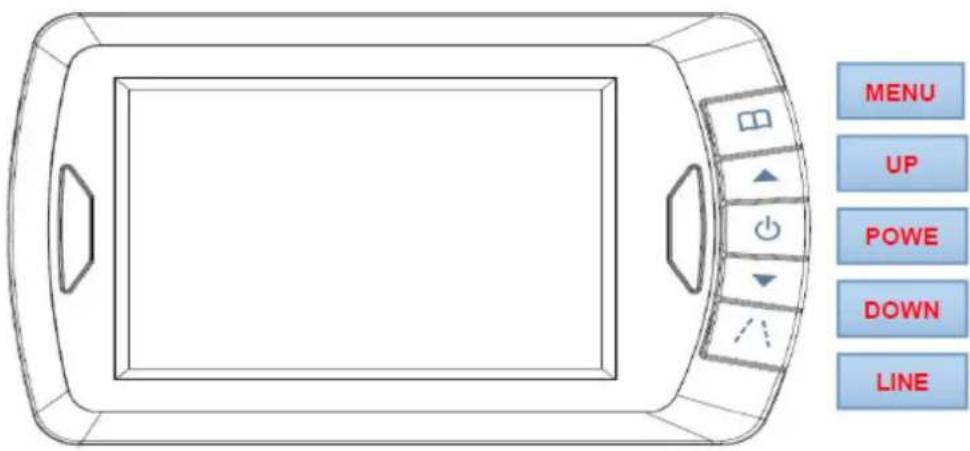

Fonction des touches sur le moniteur:

Menu (accès au menu, mais aussi touche retour)

Up / Haut (sert aussi à sélectionner le canal)

Power / Marche-Arrêt (sert aussi de touche de validation)

Down / Bas

Line Guidelines / Lignes graduées (facilite la notion de distance)

MENU UP POWE DOWN LINE

Menu	Sert à rentrer dans le menu ou à retourner à l’étape précédente
Up	Sert à atteindre un choix position plus haut
Power	Sert à allumer ou éteindre le moniteur – Mais aussi pour valider un choix dans le menu
Down	Sert à atteindre un choix position plus bas
Line	Affiche ou retire les lignes graduées

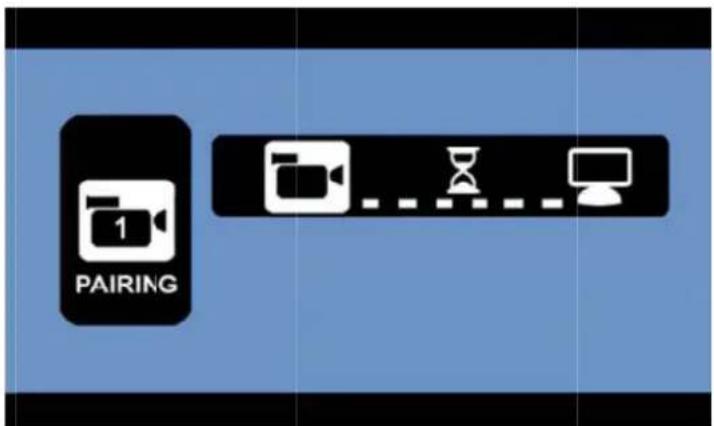

3. Appairage

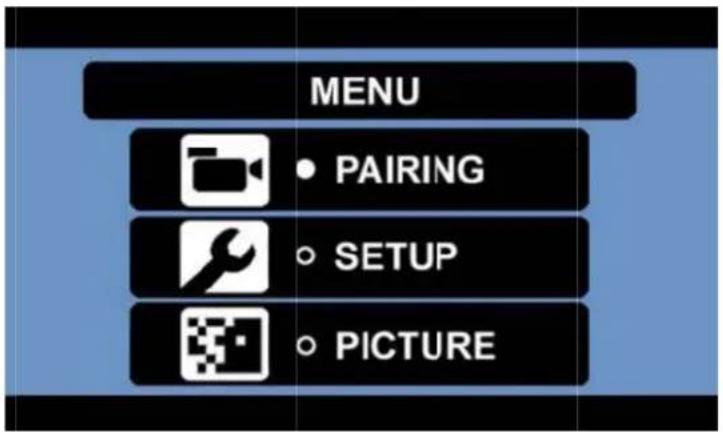

Appuyer sur la touche Menu puis sélectionner le choix « Pairing » et valider à l'aide d'une pression sur la touche « Power ».

MENU • PAIRING • SETUP • PICTURE

Cette image s'affiche:

PAIRING

Veuillez tout de suite après appuyer sur le petit bouton en plastique en bas de la caméra, usqu'à ce que le moniteur et la caméra soient couplés ensemble et que l'image suivante apparaisse.

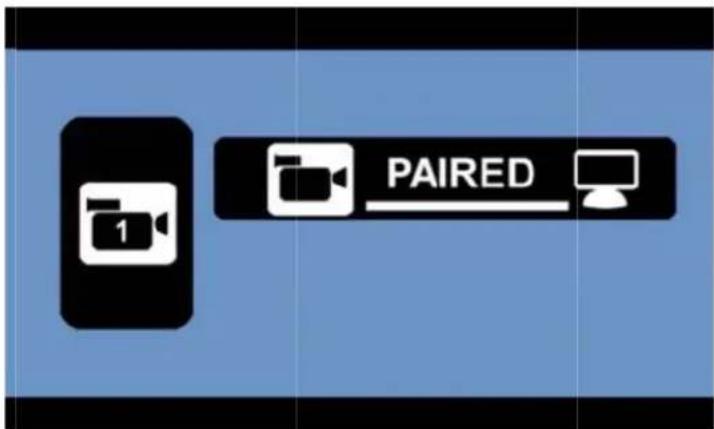

PAIRED

A l'avenir la caméra et le moniteur se connecteront automatiquement ensemble.

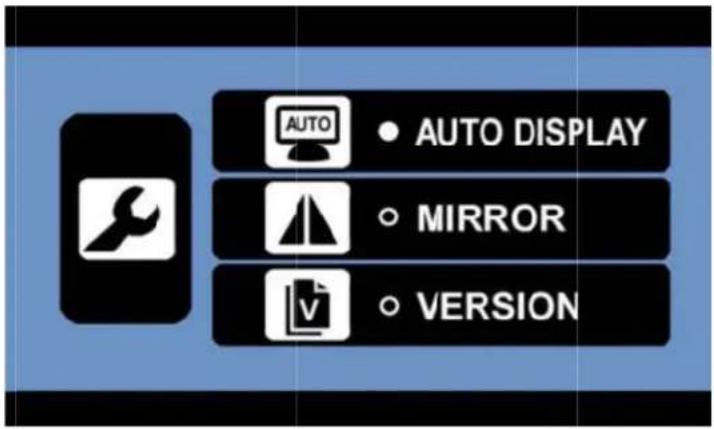

SETUP (Réglages)

Appuyer sur les touches 'Up » ou « Down » pour accéder au menu « SETUP ».

AUTO DISPLAY MIRROR VERSION

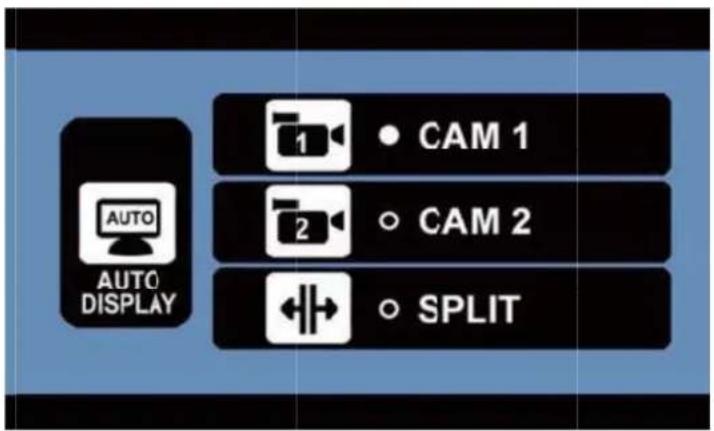

3.1. AUT O DISPLAY

Le sous-meu AUTOISPLAY vos permetde configer l'affiage par éfaut dumoniteur. ovis pouvez choisir d'afficher la caméra nr. 1 ou la nr. 2 en premier ou afficher les 2 caméras ensemble en permanence chaquene sur une moitié d'én. Avels touche UP EtWND vous pouvez outt moment changer le paramétrage.

AUTO DISPLAY 1 • CAM 1 2 • CAM 2 • SPLIT

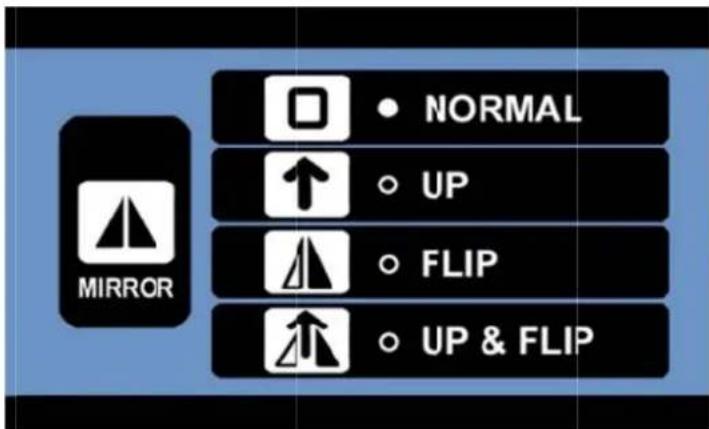

3.2. MIR ROR (Miroir)

Le sous-menu MIRROR permet de choisir le sens d'affide de l'image. En fonction de l'installation de la caméra vous pouvez inverser le sens d'affichage. Choisissez puis valider avec la touche Power.

MIRROR NORMAL UP FLIP UP & FLIP

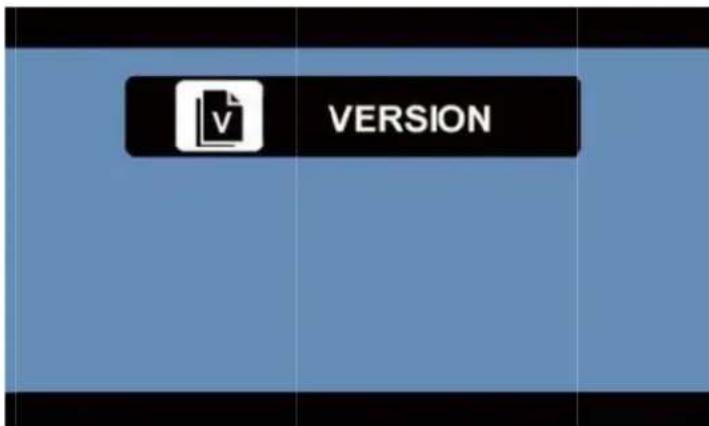

3.3. Version

Dans le sous-menu VERSION vous accédez à l'information sur la version du logiciel utilisé. Ici vous pouvez aussi réinitialis en l'appairage des caméras en appuyant 5 secondes sur la touche UP.Ensuite vous devrez refaire l'appairage comme indique au menu

v VERSION

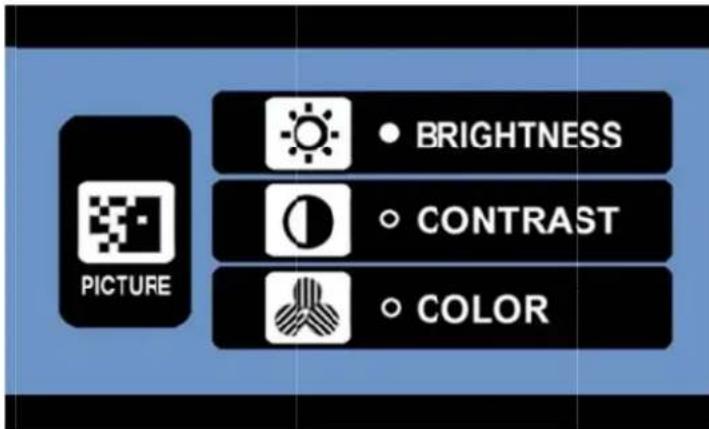

3.4. PICT URE (Image)

Dans le sous-menu « PICTURE » vous disposez des choix suivants:

PICTURE BRIGHTNESS CONTRAST COLOR

Choisissez le réglage souhaité puis validez avec la touche POWER.

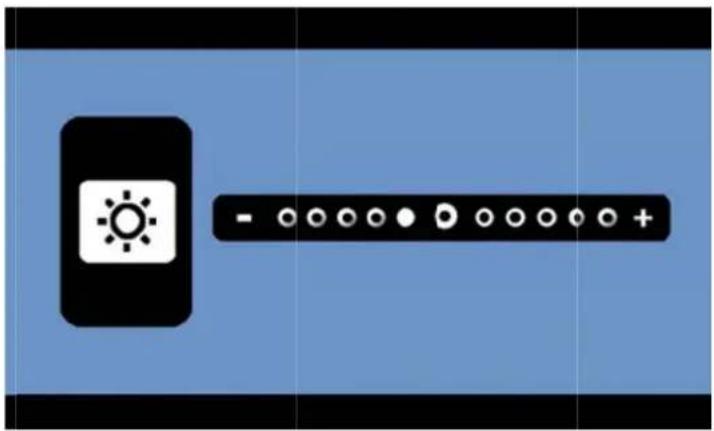

3.4.1. BRIGHTNESS setting (Lum nosité)

Choisissez le réglage à l'aide des t ouches flèches (Up-Down) puis validez avec la touche POWER.

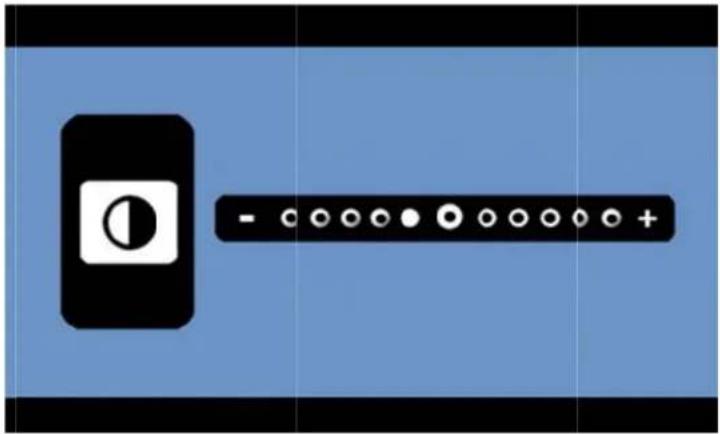

Choisissez le réglage à l'aide des t ouches flèches (Up-Down) puis validez avec la touche POWER.

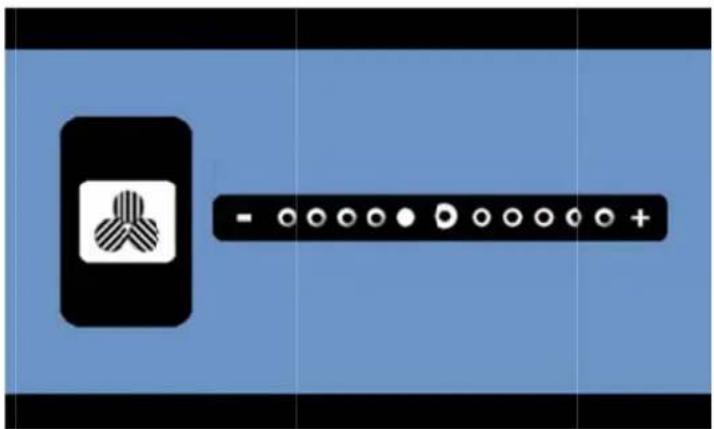

3.4.3. COLOR setting (Couleur)

Choisissez le réglage à l'aide des t ouches flèches (Up-Down) puis validez avec la touche POWER.

3.4.4. Autres fonctionnalités du moniteur

• Appuyer sur la touche UP alors que le menu est éteint pour activer l'AUTODISPLAY »
• En appuyant sur la touche DOWN lorsque le menu est éteint vous zapper entre les différentes vues des caméras : CAM1 / CAM2 / CAM1 & CAM2

4. Manipulation du moniteur / module de transmission :

4.1. Connecter la caméra comme décrit ci-dessus sur l'alimentation du feu de recul, afin que l'appareil s'allume automatiquement lorsque vous enclenchez la marche arrière. Si vous voulez que la caméra soit allumée en permanence pour surveiller par exemple un animal ou une cargaison alors choisissez une autre source (8V-30V) d'alimentation. Par exemple les feux de position ou toute autre source 8V-30V permanente.

Attention : Il est très important de respecter les couleurs (polarité) de branchent.

Connectez le fil rouge avec Plus + et le fil noir au négatif - . Ne pas inverser le branchement, cale peut causer un court-circuit, un incendie ou d'autres dégâts dangereux. L'appareil lui-même est équipé d'une protection, une inversion de polarité n'a aucune incidence sur la caméra mais peux créer des dégâts au circuit électrique du véhicule.

4.2. Avant la première utilisation, penser à procéder au couplage des caméras avec le moniteur comme décrit dans le paragraphe « 1.1. Appairage ». Choisissez la CAM1 ou CAM2 puis appuyez sur le petit bouton jusqu'à ce que le moniteur et la caméra soient couplés. Vous devez commencer à appuyer sur le bouton dans les 30 secondes suivant le démarrage de la fonction appairage et rester appuyer.
4.3. Dès que vous enclenchez la marche arrière, les caméras allument le moniteur en moins d'une secondes.
4.4. Les caméras sont équipées de LED infrarouge pour une bonne vision de nuit.

ATTENTION : Ne regardez pas dans le LEDs. Ceci peut blesser vous yeux !

CARACTERISTIQUES TECHNIQUES

Caméra
Alimentatio n	8-30V DC
Consommation	< 350mA
Capteur	CMOS
Nombre. de pixel	720x480
Lentille	F2.1mm / F2.0
Fréquenced e transmission	2.4 GHz (ISM band)
Porté (champ libre)	50m
Moniteur LCD
Alimentatio n	8-30V DC
Consommation en veille	≤200mA
Consommation en fonctionnement	<250mA
Taille de l’écran LCD	10.9cm / 4.3 inch
Nombre. de pixel	480x272
Température de fonctionnement	-10 bis +45 Grad Celsius

Ce model peut être utilisé dans les pays de l'union européenne

R&TTE approved

CONSIGNES DE MISE A REBU

Les appareils électroniques ne doivent pas être mis à rebu avec les ordures ménagères. Veuillez les porter aux déchèteries prévues à cet effet.

Consultez votre revendeur ou votre mairie afin de connaître la procédure de recyclage.

GARANTIE

Pro-User garantie ses produits pendant 2 ans à partir de la date d'achat originelle. La garantie n'est pas transférable. La garantie en cas de panne couvre uniquement la main d'oeuvre et le matériel. Pour faire valoir la garantie veuillez retourner l'appareil à votre revendeur accompagner de votre facture d'achat. La garantie ne s'applique pas si l'appareil à été endommagé ou détourné de son utilization initiale tel que décrite dans la notice d'utilisation. La garantie ne s'applique pas si il y'a eu des tentatives de réparationnon autorisées. Pro-User ne s'engage sur aucun autre terme de garantie. Pro-User est responsable que de la réparation ou de l'échange du produit (à la discrétion de Pro-User) et non des dommages ou désagrément résultant du défaut et de l'utilisation du produit.
