DRC-4320 - Caméra de recul Pro-User - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra de recul
Marque	Pro-User
Modèle	DRC-4320
Dimensions (L x l x H)	25 x 25 x 30 mm
Poids	50 g
Alimentation	12 V CC
Angle de vue	120°
Résolution	480 x 720 pixels
Vision nocturne	Oui, infrarouge
Type de caméra	CCD
Indice d'étanchéité	IP68
Sortie vidéo	RCA / CVBS
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter les produits abrasifs.
Sécurité	Ne pas exposer à des températures supérieures à 60°C. Installation par un professionnel recommandée.
Pièces détachées et réparabilité	Pièces non disponibles séparément. Réparation uniquement par un service agréé.
Garantie	2 ans

FOIRE AUX QUESTIONS - DRC-4320 Pro-User

Comment installer la caméra de recul Pro-User DRC-4320 ?

L'installation nécessite de connecter le câble d'alimentation au feu de recul (12V) et de fixer la caméra à l'arrière du véhicule. La sortie vidéo se branche sur un écran compatible. Il est conseillé de faire appel à un professionnel.

Quel est l'angle de vue de la caméra ?

L'angle de vue est de 120 degrés, offrant une large visibilité derrière le véhicule.

La caméra est-elle étanche ?

Oui, la caméra possède un indice d'étanchéité IP68, ce qui la rend résistante à la pluie et aux projections d'eau.

Peut-on utiliser la caméra la nuit ?

Oui, elle est équipée de LED infrarouges pour une vision nocturne jusqu'à 5 mètres.

Quelle est la résolution de l'image ?

La résolution est de 480 x 720 pixels, offrant une image nette et claire.

La caméra fonctionne-t-elle avec tous les écrans ?

Elle est compatible avec la plupart des écrans disposant d'une entrée vidéo RCA/CVBS.

Comment nettoyer la caméra ?

Utilisez un chiffon doux et sec. Évitez les produits chimiques ou abrasifs qui pourraient endommager le revêtement.

Que faire si l'image est inversée ?

Certains modèles permettent de basculer l'image via un commutateur. Si ce n'est pas le cas, vérifiez les connexions ou utilisez un adaptateur miroir.

Où trouver le manuel d'utilisation ?

Le manuel est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com.

La caméra est-elle garantie ?

Oui, la garantie est de 2 ans contre tout défaut de fabrication.

MODE D'EMPLOI DRC-4320 Pro-User

avec écran 12cm / 4,3"

Montage des Monitors

Le Pro-User DRC4320 fait partie de la gamme de cameras de recules sans fils de dernières génération fabriqués par Pro User International Ltd.

Félicitations! La caméra de recul numérique Pro-User améliorera considérablement votre vue vers l'arrière de votre voiture, camping-car, caravane ou remorque, si vous l'utilisez comme décrit ci-dessous. Nous avons testé sérieusement ce système pour être sûr que vous pourrez vous en servir sans problèmes et que vous serez entièrement satisfait de son fonctionnement.

S'il vous plait, veuillez lire attentivement cette notice et suivre les instruction.

IMPORTANT - CONSIGNES DE SECURITE

Avant l'installation

Si vous ne vous sentez pas capable d'intervenir sur le circuit électrique 12/24 volt DC d'une voiture, de démonter et remonter les panneaux intérieurs, la moquette, le tableau de bord ou d'autres pièces de votre voiture, on vous conseille de prendre contact avec votre concessionnaire, votre garage ou centre auto pour faire installer ce système de façon professionnelle par une personne qualifié.

Interférence

Ce système sans fil, le Pro-User ne pourra pas être troublé dans son fonctionnement par des portables, des casques bluetooth, des systèmes GPS, des câbles électrique, routeur WiFi ou par d'autres appareils électriques.

Réparation

La camera et le moniteur ne doivent jamais être ouvert. Autrement l'utilisateur pert la garantie.

CONTENU

1. Moniteur et bras de fixation

1. Camera avec plaque de fixation x 2

1. Câble d'alimentation

C'est instructions d'installation ne s'appliquent pas à tous les véhicules mais à la majorité. Sur certains véhicules il n'est pas possible de fixer la caméra sur la plaque d'immatriculation. Dans ce cas contacter votre concessionnaire ou votre garagiste afin de trouver un autre endroit approprié.

Camera installation

Il y'a différentes manières de fixer la camera de recule. La plus pratique étant à proximité de la plaque d'immatriculation du véhicule. Nous fournissons 1 plaque de montage qui se fixe derrière la plaque d'immatriculation. La caméra de recul peut se fixer sur ces plaques de montages. La caméra est inclinable, l'angle de vue peut donc être ajusté manuellement verticalement. Assurez-vous que le champ de vue de la camera est libre.

Sur certains véhicules il n'est pas possible de fixer la caméra à l'aide des plaques de montages fournies. Alors il vous faut trouver un autre endroit à l'arrière du véhicule pour fixer la caméra.

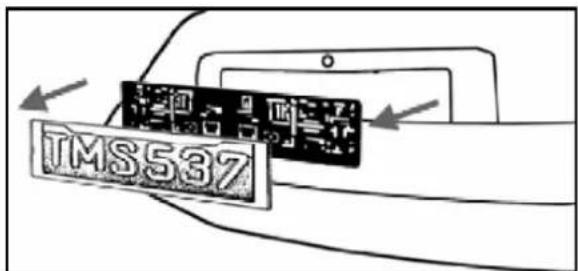

1. Enlevez la plaque d'immatriculation (et porte plaque) en la dévissant ou en enlevant les rivets.

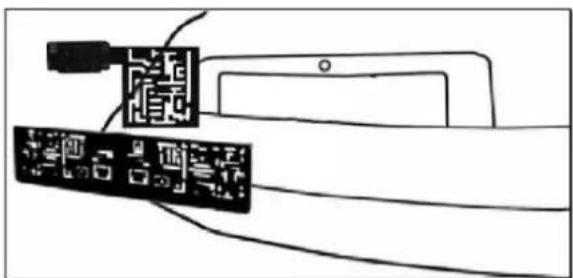

1. Placez la plaque de montage (avec la caméra) derrières la plaque d'immatriculation puis fixez les solidairement avec la plaque d'immatriculation. Par vis ou rivets.

1. Fixer la plaque d'immatriculation sur le support de plaque.

1. Choisissez un chemin d'accès pour le câble d'alimentation de la camera dans l'intérieure du coffre de votre véhicule afin de le brancher sur le faisceau électrique de l'ampoule de marche arrière. Si vous avez des doutes, consultez un professionnel. Votre garagiste, centre auto ou concessionnaire.

2. Certains véhicules ont d'origine un trou à cet effet, qui vous permet de faire passer le câble d'alimentation. Dans le cas contraire il vous faut percer un trou. De préférence derrière la plaque d'immatriculation. Une fois que vous avez identifié l'endroit retirez la camera. Si vous avez la possibilité d'utiliser un trou de passage existant alors vous pouvez sauter le 2 points suivants.

3. Avant de PERCER un TROU, vous devez VERIFIER CE QU'IL Y'A DERRIERE, à l'intérieur de votre véhicule. Si il y'à des câbles, composant ou autre objet, alors vous devez choisir un autre endroit pour percer le trou. Enlever la plaque et la caméra avant de percer.

4. Après avoir percer le trou, veuillez insérer la bague de passage fournie. Elle protège votre câble d'alimentation contre les bords tranchants.

5. Maintenant fixez le boîtier transmetteur dans votre coffre. Raccordez le câble d'alimentation à votre caméra puis au boîtier de transmission.

6. En suite vous devez identifier l'ampoule de marche arrière (généralement le feu blanc). Tournez la clef de contact de votre véhicule, serrez le frein à main puis enclencher la marche arrière. Regardez à l'arrière de votre véhicule ou demander à une autre personne de regarder quelle ampoule s'allume. Trouvez le câble 12/24V qui alimente l'ampoule de marche arrière. Pour se faire vous devez retourner à l'arrière de votre véhicule. Si vous n'y parvenez pas alors consultez un professionnel, votre garagiste ou concessionnaire.

7. Une fois le circuit électrique le l'ampoule de marche arrière identifié, vous devez passer le câble d'alimentation du boîtier transmetteur vers le câble électrique de

l'ampoule. Fixez le de manière très sûr. Le câble ne doit pas pouvoir être arraché par des objets transportés dans le coffre ultérieurement. Ne jamais faire passer le câble à l'extérieur du véhicule!

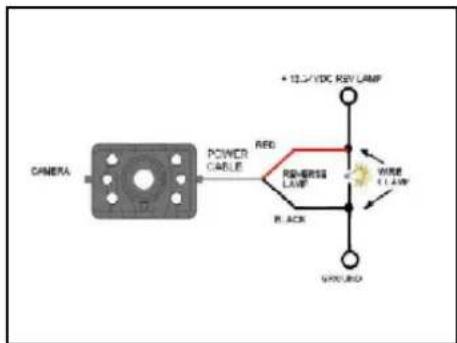

1. La plus part des ampoules de marche arrière sont alimenté par 2 fils électriques. En général le noir est le négatif et le rouge le positif. Dans le doute contrôlez avec un voltmètre 12V/24V (disponible dans la majorité des magasins de bricolage) ou allez consulter un professionnel. Suivez les instructions de la notice du voltmètre.

1. Après avoir déterminé les polarités des fils électriques veuillez retirer la clef de contact puis déconnectez la cosse (-) négative de votre batterie de démarrage (la batterie se situe souvent dans le compartiment moteur du véhicule), ceci afin d'être sûr qu'il n'y ai plus de courant dans les circuits électrique. Pour trouver la batterie veuillez consulter la notice de votre véhicule.

2. Fixez le fil rouge du câble de l'émetteur à l'aide du connecteur rouge dans le câble positif (+) des feux de recule. Prenez une pince pour faire entrer la languette métallique et pliez/accrochez ensuite le couvercle rouge en plastique.

1. Puis répétez l'opération (14) avec le câble négatif (-) (souvent noir).

2. Replacez l'ampoule de marque arrière et le cache puis sécuriser les câbles de sorte qu'il de puisse pas être accrochés par un objet transporté dans le coffre. Pour sécuriser les câbles, veuillez utiliser des serre-fils ou du ruban adhésif pour installations électriques.

3. Reconnecté la cosse négative à votre batterie.

Installation du moniteur

Choisissez un endroit qui ne puisse pas gêner la visibilité du conducteur ou d'une manière générale gêner la conduite.

1. Avant de fixer la ventouse, veuillez bien nettoyer l'endroit où vous voulez la fixer.

2. Positionner la ventouse sur une surface parfaitement plane, lisse et propre.

3. Appuyer la ventouse sur la surface et faite basculer le loquet.

1. Enficher le moniteur sur la fixation.

2. Ajuster l'orientation du moniteur puis serrer la vis.

1. Passer la câble d'alimentation 12/24V entre le moniteur et votre prise allume cigare de sorte qu'il ne puisse en aucun cas gêner le conducteur. Même si il devait tomber.

2. Insérer le petit connecteur dans le côté droit du moniteur, c'est le câble d'alimentation 12V/24V.

3. Brancher la prise d'alimentation dans la prise allume cigare de votre véhicule.

Pour optimiser la fixation du moniteur sur le tableau de bord il est recommandé:

- De l'installer lors de températures ambiantes de 21 à 38 C°.

- De ne pas le coller lors de températures sous 10 C°.

- Ne pas exposer la fixation directement au soleil.

- De bien dégraisser l'endroit de fixation.

Protéger l'installation des rayons du soleil pendant 24 heures.

REMARQUE: lors d'une lumière ambiante très Claire, le moniteur nécessite un certain temps d'adaptation.

Pour tester le système

1. Assurez-vous que la cosse négative est branchée sur la batterie du véhicule.
2. Mettez le contact en tournant la clef, ne démarrez pas..
3. Serrez le frein à main puis engagez la marche arrière.
4. Une fois le test effectué et si vous êtes satisfait du résultat, alors fixer définitivement les câbles d'alimentation dans votre coffre.
5. Placez les câbles derrière les caches et moquettes de votre véhicule. Utilisez les serres fils fournis pour fixer le surplus de câbles.

FONCTIONEMENT

Avant la première utilisation, veuillez appairer la camera et le moniteur comme décrit ci-dessous.

5 Boutons de contrôle sont à votre disposition sur le moniteur:

Bouton menu
Bouton flèche haut
Bouton Power (Marche / Arrêt)
Bouton flèche bas
Bouton Guideline (grille de distance)

Bouton MENU

Appuyer sur le bouton MENU pour entrer dans le menu comme démontré dans l'image ci-dessous: Picture SPEC (=Caractéristiques de l'image); Picture Direction (=Orientation de l'image); Setup (= parrainage du moniteur avec la camera); Product Information (=Information sur le produit)

Picture SPEC (=Caractéristiques de l'image)
Picture Direction (=Orientation de l'image)
Setup (= parrainage du moniteur avec la camera)
i Product Information (=Information sur le produit)

En général, sélectionnez le menu en utilisant les touches flèches puis confirmer votre choix en appuyant sur le bouton marche/arrêt.

Parrainage de la caméra avec le moniteur.

Sélectionnez le menu « Setup » à l'aide des touches flèches et confirmez en appuyant sur la touche marche/arrêt.

Veuillez sélectionner « » pour la camera nr.1 ou « » pour la camera nr. 2 puis validez en appuyant sur le bouton marche/arrêt.

Ensuite veuillez rapidement appuyer sur le petit bouton se situant en bas de la caméra, jusqu'à ce qu'une image apparaisse sur le moniteur. A l'avenir la camera et le moniteur se connecteront automatiquement ensemble.

Afin d'enregistrer le parrainage, veuillez appuyer 1 fois sur le bouton MENU.

Le système peut supporter jusqu'à 2 caméras. Veuillez répéter les étapes de parrainages ci-dessus. En suite vous pourrez sélectionner la camera a visionner avec les touches

A l'aide du symbole « » vous pouvez sélectionner la caméra prioritaire.

Réglage de l'image - Picture SPEC:

Veuillez sélectionner le menu "Picture SPEC " à l'aide des touches flèches puis confirmez avec la touche marche/arrêt. Ici vous pouvez régler la luminosité, le contraste et la couleur.

Choisissez le bon réglage à l'aide de touches flèches puis validez en appuyant sur la touche marche/arrêt

Afin de sauvegarder vos réglages et quitter le menu, appuyez sur la touche MENU.

Dans le menu "Picture Direction" vous pouvez changer l'orientation de l'image. Ces différentes vue vous permettent d'installer la camera dans n'importe quel sens et de toujours avoir une image correctement positionnée. Sélectionnez le menu "Picture

direction" puis appuyez sur la touche marche/arrêt (power). A chaque pression l'orientation de l'image change. Afin de sauvegarder vos réglages et quitter le menu, appuyez sur la touche MENU.

Information sur le produit - Product Information

En sélectionnant le menu « Product Information » vous accéder au renseignement sur le produit. Validez votre choix en appuyant sur le bouton marche/arrêt.

Bouton GUIDELINE (grille de distance)

Cette caméra de recul dispose d'un dispositif qui affiche une graduation de distance sur le moniteur. Ceci vous aide à évaluer la distance entre votre véhicule et l'obstacle derrière votre véhicule. En appuyant sur le bouton GUIDELINE vous activez et désactivez le dispositif.

Caméra
Alimentation 8-30V DC
Consommation <120mA (sans IR*)	; <170mA (avec IR*)
Capteur CMOS
Nombre. de pixel 640x480
Lentille F1,7mm / F2,4
Fréquence de transmission 2.4G (ISM band)
Porté (champ libre) 100M
Moniteur LCD
Alimentation 8-30V DC
Consommation en veille <50mA
Consommation en fonctionnement <180mA
Taille de l’écran LCD 12cm / 4.3 inch
Nombre. de pixel 480x272
Température de fonctionnement -10 to +50 °C

Ce model peut être utilisé dans les pays de l'union européenne.

Les appareils électroniques ne doivent pas être mis à rebu avec les ordures ménagères. Veuillez les porter aux déchèteries prévues à cet effet. Consultez votre revendeur ou votre mairie afin de connaître la procédure de recyclage.

GARANTIE

Pro-User garantie ses produits pendant 2 ans à partir de la date d'achat originelle. La garantie n'est pas transférable. La garantie en cas de panne couvre uniquement la main d'œuvre et le matériel. Pour faire valoir la garantie veuillez retourner l'appareil à votre revendeur ou représentant officiel Pro-User accompagner de votre facture d'achat. La garantie ne s'applique pas si l'appareil à été endommagé ou détourné de son utilisation initiale tel que décrite dans la notice d'utilisation. La garantie ne s'applique pas si il y'a eu des tentatives de réparation non autorisées. Pro-User ne s'engage sur aucun autre terme de garantie. Pro-User est responsable que de la réparation ou de l'échange du produit (à la discrétion de Pro-User) et non des dommages ou désagrément résultant du défaut et de l'utilisation du produit.
