Type de produit	Caméra de recul sans fil avec moniteur
Marque	Pro-User
Modèle	APB 100
Alimentation de la caméra	5 V DC
Consommation de la caméra (avec transmetteur)	< 160 mA
Capteur	CMOS
Nombre de pixels (caméra)	640 x 480
Résolution horizontale	> 330 TVL
Lentille	2,4 mm / F2,1
Fréquence de transmission	2414 MHz
Portée en champ libre	> 80 m
Alimentation du moniteur	12 V DC
Consommation du moniteur en veille	< 70 mA
Consommation du moniteur en fonctionnement	< 350 mA
Taille de l'écran	8,9 cm (3,5 pouces)
Nombre de pixels (moniteur)	320 x 240
Température de fonctionnement	-10 à +45 °C
Fonctions principales	Vision arrière sans fil, affichage sur rétroviseur, grille de distance (guideline)
Montage	Sur plaque d'immatriculation ou autre support arrière ; moniteur clipsé sur le rétroviseur existant
Alimentation électrique	Raccordement au feu de recul pour la caméra ; prise allume-cigare pour le moniteur
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou de solvants.
Sécurité	Ne pas ouvrir la caméra ou le moniteur. Débrancher la batterie avant l'installation électrique.
Garantie	2 ans à compter de la date d'achat, non transférable
Certification	R&TTE approved

FOIRE AUX QUESTIONS - APB 100 Pro-User

Comment installer la caméra de recul APB 100 ?

Fixez la plaque de montage derrière la plaque d'immatriculation, puis montez la caméra. Acheminez le câble d'alimentation jusqu'au feu de recul et branchez-le sur le faisceau électrique (fil positif rouge, fil négatif noir). Montez le boîtier transmetteur dans le coffre. Pour le rétroviseur, clipsez-le sur le rétroviseur existant et branchez le câble d'alimentation sur une prise allume-cigare.

Comment brancher la caméra au feu de recul ?

Identifiez l'ampoule de marche arrière (feu blanc). Débranchez la batterie. Connectez le fil rouge du câble de l'émetteur au fil positif (+) du feu de recul à l'aide du connecteur rouge, et le fil noir au fil négatif (-). Isolez les connexions et rebranchez la batterie.

Que faire si l'écran reste noir ?

Vérifiez que le moniteur est allumé (bouton POWER). Assurez-vous que la marche arrière est enclenchée. Contrôlez les connexions électriques (batterie, fusible, branchement du feu de recul). Si le problème persiste, testez le système avec un autre véhicule ou consultez un professionnel.

La portée de la transmission sans fil est-elle suffisante ?

Oui, la portée en champ libre est supérieure à 80 mètres. En conditions réelles (obstacles, interférences), elle peut être réduite. Évitez de placer le transmetteur près d'appareils électroniques (GPS, Bluetooth) qui pourraient perturber le signal.

Puis utiliser la caméra sans fil sur un camping-car ou une remorque ?

Oui, le système APB 100 est conçu pour voitures, camping-cars, caravanes et remorques. L'installation sur remorque nécessite un branchement sur le circuit électrique de la remorque. Assurez-vous que la portée est suffisante entre la caméra et le moniteur.

Comment régler la grille de distance (guideline) ?

Appuyez sur le bouton GUIDLINE du moniteur pour activer ou désactiver l'affichage des graduations. Cette fonction vous aide à évaluer la distance entre votre véhicule et un obstacle.

Que faire en cas d'image floue ou de mauvaise qualité ?

Ajustez l'angle vertical de la caméra (elle est inclinable). Nettoyez la lentille avec un chiffon doux. Vérifiez les réglages de luminosité, contraste et couleur dans le menu (bouton MENU). Si l'image reste floue, le capteur peut être défectueux.

Comment nettoyer et entretenir le système ?

Utilisez un chiffon doux et sec pour nettoyer la lentille de la caméra et l'écran du moniteur. N'utilisez jamais de produits abrasifs, de solvants ou de nettoyants liquides. Évitez toute exposition prolongée à une forte chaleur ou à l'humidité.

Quelle est la garantie du Pro-User APB 100 ?

La garantie est de 2 ans à compter de la date d'achat. Elle couvre la main-d'œuvre et le matériel. Pour l'invoquer, retournez l'appareil à votre revendeur avec la facture. La garantie ne s'applique pas en cas de dommage, d'utilisation non conforme ou de réparation non autorisée.

Puis-je acheter des pièces détachées pour ce modèle ?

Les pièces détachées ne sont pas mentionnées dans la notice. Contactez le service après-vente Pro-User ou votre revendeur pour connaître la disponibilité des pièces comme la caméra, le moniteur ou le câble d'alimentation.

MODE D'EMPLOI APB 100 Pro-User

With built-in 8,9cm / 3,5'' monitor mit integriertem 8,9cm / 3,5'' Monitor avec écran 8,9cm / 3,5'' pouces met 8,9cm / 3,5'' monitor

APB100

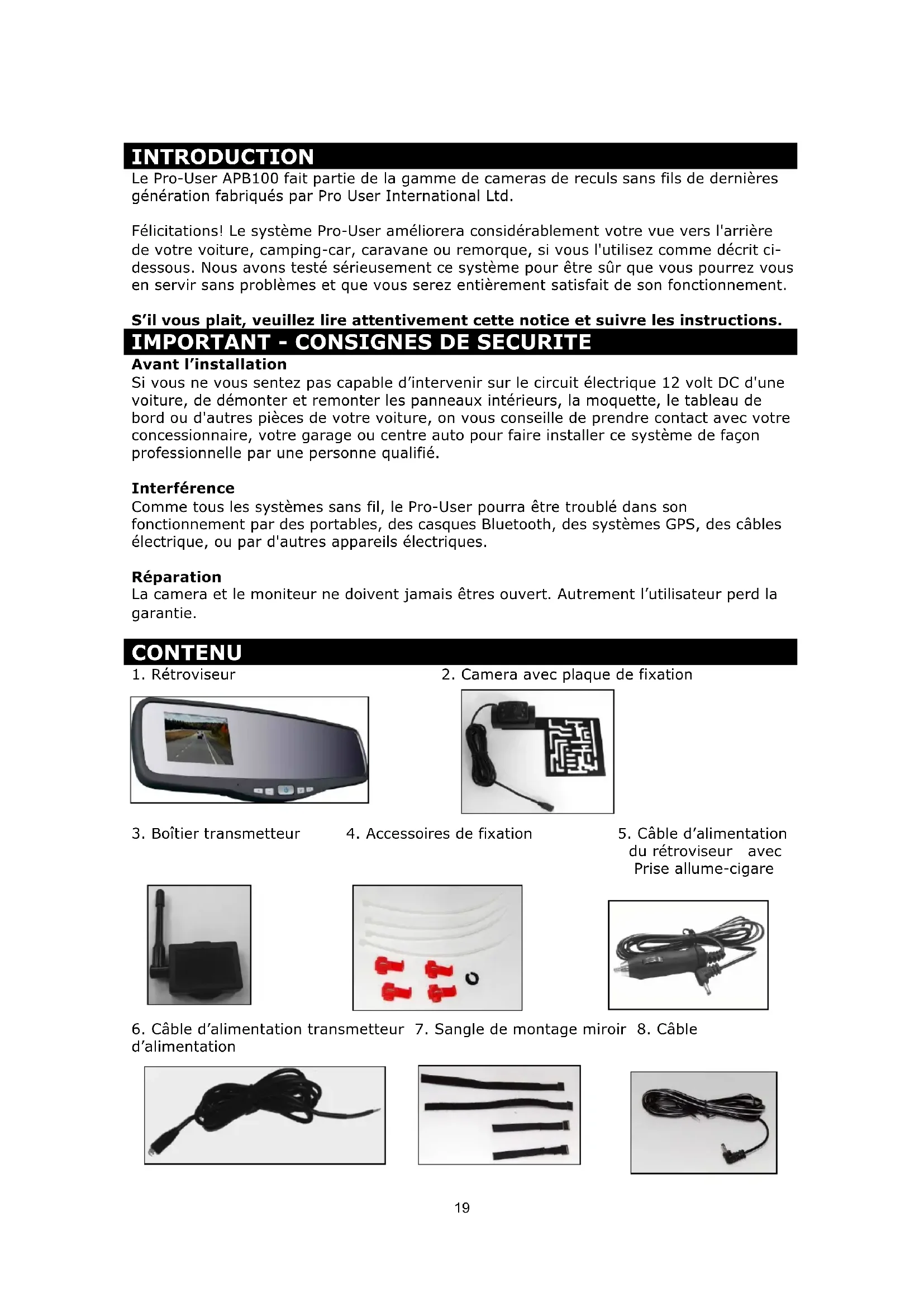

Le Pro-User APB100 fait partie de la gamme de caméras de recul sans fil de dernière génération fabriquées par Pro User International Ltd.

Félicitations ! Le système Pro-User améliorera considérablement votre vue vers l'arrière de votre voiture, camping-car, caravane ou remorque, si vous l'utilisez comme décrit ci-dessous. Nous avons testé sérieusement ce système pour être sûr que vous pourrez vous en servir sans problèmes et que vous serez entièrement satisfait de son fonctionnement.

IMPORTANT - CONSIGNES DE SÉCURITÉ

Avant l'installation

Si vous ne vous sentez pas capable d'intervenir sur le circuit électrique 12 volt DC d'une voiture, de démonter et remonter les panneaux intérieurs, la moquette, le tableau de bord ou d'autres pièces de votre voiture, on vous conseille de prendre contact avec votre concessionnaire, votre garage ou centre auto pour faire installer ce système de façon professionnelle par une personne qualifiée.

Interférence

Comme tous les systèmes sans fil, le Pro-User pourrait être troublé dans son fonctionnement par des portables, des casques Bluetooth, des systèmes GPS, des câbles électrique, ou par d'autres appareils électriques.

Réparation

La caméra et le moniteur ne doivent jamais être ouverts. Autrement l'utilisateur perd la garantie.

1. Rétroviseur 3. Boîtier transmetteur

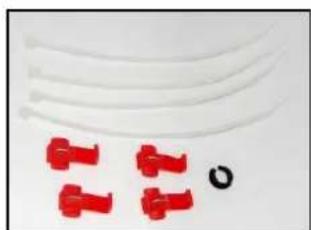

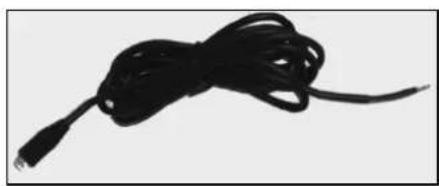

2. Caméra avec plaque de fixation 4. Accessoires de fixation 5. Câble d'alimentation du rétroviseur avec Prise allume-cigare

1. Câble d'alimentation transmetteur 7. Sangle de montage miroir 8. Câble d'alimentation

Installation

Ces instructions d'installation ne s'appliquent pas à tous les véhicules mais à la majorité. Sur certains véhicules il n'est pas possible de fixer la caméra sur la plaque d'immatriculation. Dans ce cas, contacter votre concessionnaire ou votre garagiste afin de trouver un autre endroit approprié.

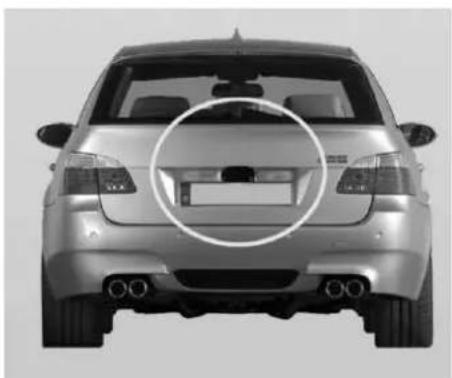

Il y a différentes manières de fixer la camera de recul. La plus pratique étant à proximité de la plaque d'immatriculation du véhicule. Nous fournissons 1 plaque de montage qui se fixe derrière la plaque d'immatriculation. La camera de recul peut se fixer sur ces plaques de montage. La camera est inclinable, l'angle de vue peut donc être ajusté manuellement verticalement. Assurez-vous que le champ de vue de la camera est libre.

Sur certains véhicules il n'est pas possible de fixer la camera à l'aide des plaques de montage fournies. Alors il vous faut trouver un autre endroit à l'arrière du véhicule pour fixer laamera.

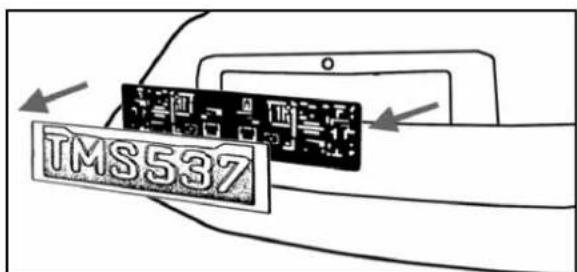

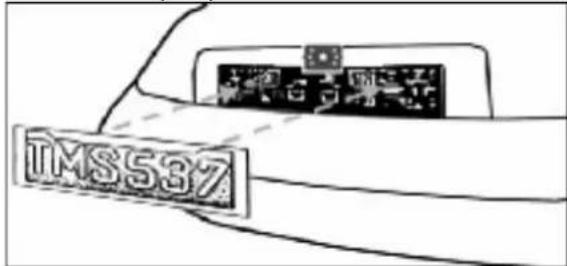

1. Enlevez la plaque d'immatriculation (et porte plaque) en la dévissant ou en enlevant les rivets.

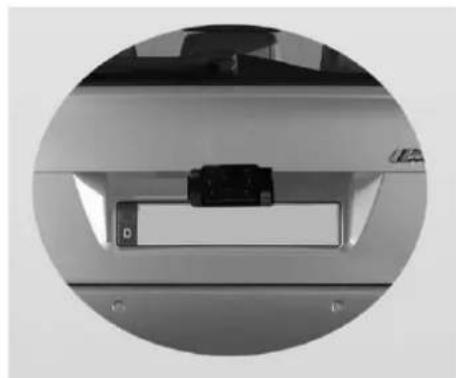

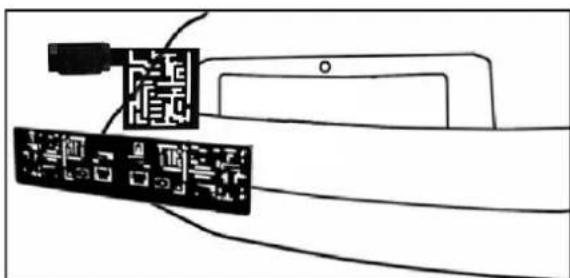

1. Placez la plaque de montage (avec la lamelle) derrière la plaque d'immatriculation puis fixez les solidairement avec la plaque d'immatriculation. Par vis ou rivets.

1. Fixer la plaque d'immatriculation sur le support de plaque.

1. Choisissez un chemin d'accès pour le cable d'alimentation de la camera dans l'intérieur du coffre de votre véhicule afin de le brancher sur le faisceau électrique de l'ampoule de marche arrière. Si vous avez des doutes, consultez un professionnel. Notre garagiste, centre auto ou concessionnaire.
2. Certains véhicules ont d'origine un trou à cet effet, qui vous permet de faire passer le câble d'alimentation. Dans le cas contraire, il vous faut percer un trou. De préférence derrière la plaque d'immatriculation. Une fois que vous avez identifié l'endroit, retirez la caméra. Si vous avez la possibilité d'utiliser un trou de passage existant, alors vous pouvez sauter le 2 points suivants.
3. Avant de PERCER un TROU, vous devez VERIFIER CE QU'IL Y'A DERRIERE, à l'intérieur de votre vehicule. Si il y'a des cables, composant ou autre objet, alors vous devez désirir un autre endroit pour pincer le trou. Enlever la plaque et laamera avant de pincer.
4. Après avoir percé le trou, veuillez insérer la bague de passage fournie. Elle protège votre cable d'alimentation contre les bords tranchants.
5. Maintenant fixez le boîtier transmetteur dans votre coffre. Raccordez le câble d'alimentation à votremara puis au boîtier de transmission.
6. Ensuite vous devez identifier l'ampoule de marche arrière (généralement le feu blanc). Tournez la clef de contact de votre véhicule, serrez le frein à main puis enclenchez la marche arrière. Regardez à l'arrière de votre véhicule ou demandez à une autre personne de regarder si l'ampoule s'allume. Trouvez le cable qui alimente l'ampoule de marche arrière. Pour se faire vous devez retourner à l'arrière de votre véhicule. Si vous n'y parvenez pas alors consultez un professionnel, votre garagiste ou concessionnaire.
7. Une fois le circuit électrique de l'ampoule de marche arrière identifié, vous devez passer le câble d'alimentation du boîtier transmetteur vers le câble électrique de l'ampoule. Fixez-le de manière très sûre. Le câ ire passer le câble à l'extérieur du véhicule!
8. La plus part des ampoules de marche arrrière sont alimenté par 2 fils électriques. En général le noir est le négatif et le rouge le positif. Dans le doute contrôlez avec un voltmètre 12V (disponible dans la majorité des magasins de bricolage) ou allez consulter un professionnel. Suivez les instructions de la notice du voltmètre.
9. Avec avoir déterminé les polarités des fils électriques, veuillez retirer la clé de contact, puis déconnectez la cosse (-) négative de votre batterie de démarrage (la batterie se situe souvent dans le compartiment moteur).

du véhicule), ceci afin d'être sûr qu'il n'y ai plus de courant dans les circuits électriques. Pour trouver la batterie, veuillez consulter la notice de votre véhicule.

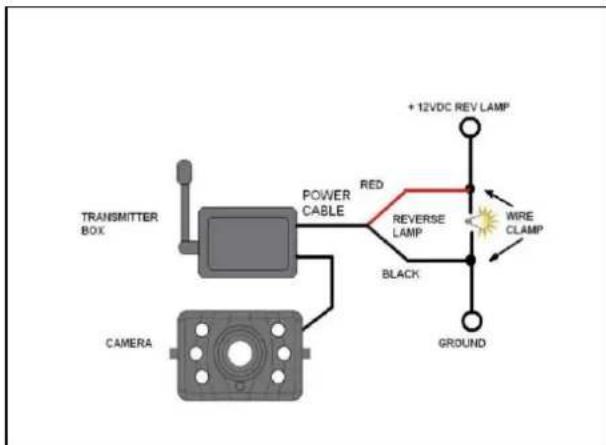

1. Fixez le fil rouge du câble de l'émetteur à l'aide du connecteur rouge dans le câble positif (+) des feux de recul. Prenez une pince pour faire entre la languette métallique et pliez/accrochez ensuite le couvercle rouge en plastique.

1. Puis répétez l'opération (13) avec le cable négatif (-) (souvent noir).
2. Remplacez l’ampoule de marque arrière et le cache, puis sécurisez les câbles de sorte qu’ils ne puissent pas être accrochés par un objet transporté dans le coffre. Pour sécuriser les câbles, veuillez utiliser des serre-fils ou du ruban adhésif pour installations électriques.
3. Reconnectez la cosse négative à votre batterie.

Installation du rétroviseur

Lorsque vous installez le rétroviseur, vérifiez que la largeur du rétroviseur de votre véhicule est inférieure à 80mm, sinon le rétroviseur ne pourrait pas être installé.

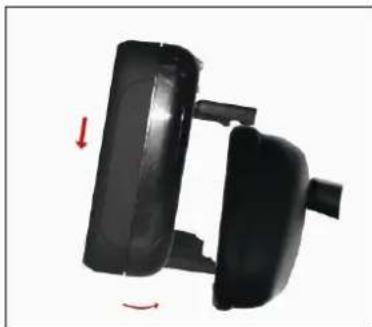

1. Placez les clips à ressort du haut au-dessus du rétroviseur existant.

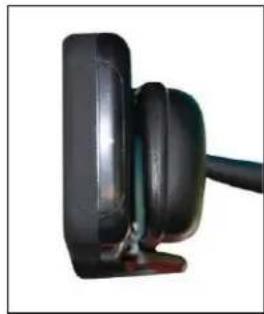

1. Appuyez sur le rétroviseur afin d'étendre les clips du bas, puis rabattez le rétroviseur sur le rétroviseur existant.

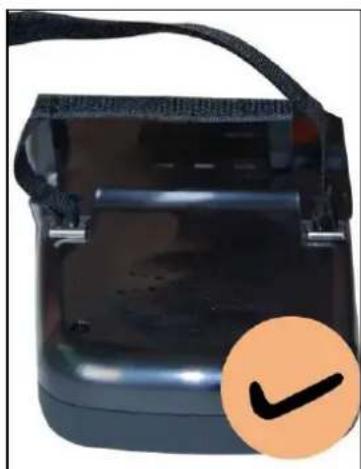

1. Laissez les clips à ressort autour du rétroviseur. Ajustez le rétroviseur pour une bonne vision.

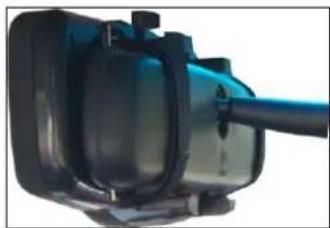

1. Serrez les sangles pour fixer la position.

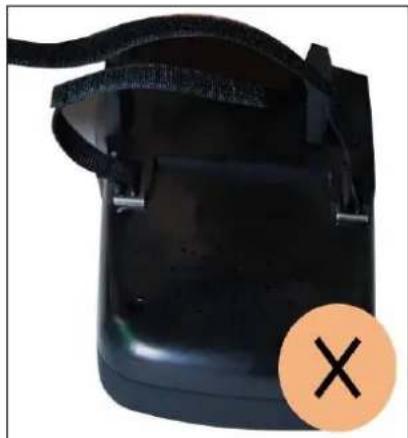

Remarque : Assurez-vous que la sangle male et la sangle femelle soient bien fixées ensemble avant de connecter la boucle en métal de la sangle au rétroviseur. Une fois connecté, vous ne pourrez plus retirer la boucle en métal.

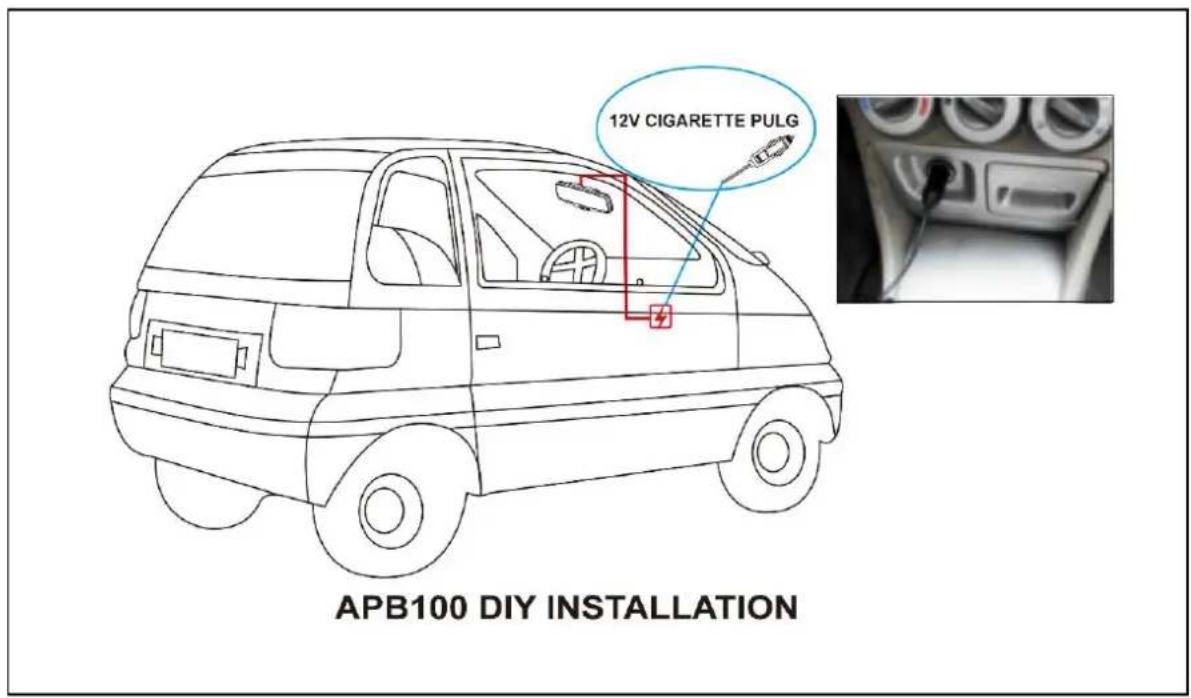

1. Choisissez un endroit et installez le câble d'alimentation suivant les différentes méthodes montrées dans les images :

a. Choisissez un endroit sur le pare-brise ou sur le tableau de bord de votre véhicule, qui n'obstrue pas votre vision. b. Insérez la prise 12V du câble d'alimentation en haut du rétroviseur.

c. Branchez le câble de la prise allume-cigare (fourni) dans l'allume-cigare 12V du véhicule.

Remarque: Le câble ne doit pas interférer avec la sécurité du véhicule.

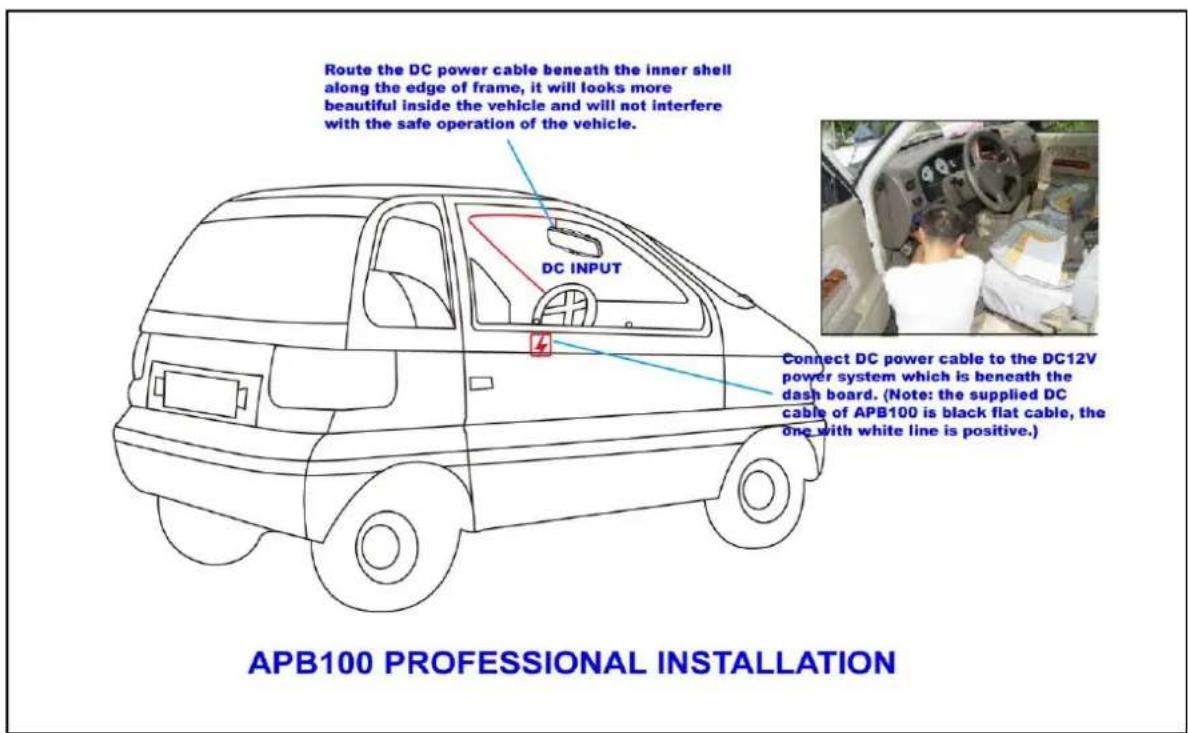

Pour une installation professionnelle, reportez-vous à l'illustration ci-dessus. Si vous avez un doute, demandez l'avis d'un professionnel.

REMARQUE: lors d'une lumière ambience très claire, le moniteur nécessite un certain temps d'adaptation.

Pour tester le système

1. Assurez-vous que la cosse négative est branchée sur la batterie du véhicule.
2. Mettez le contact en tournant la clef, ne démarrez pas.
3. Serrez le frein à main puis engagez la marche arrière.

Lorsque vous avez testé l'unité et que vous êtes satisfait de l'emplacement choisi, vous nevez l'installer de manière permanente. Placez les câbles derrière les caches et moquettes de votre véhicule. Utilisez les serres-fils fournis pour fixer le surplus de câbles.

Fonctionement

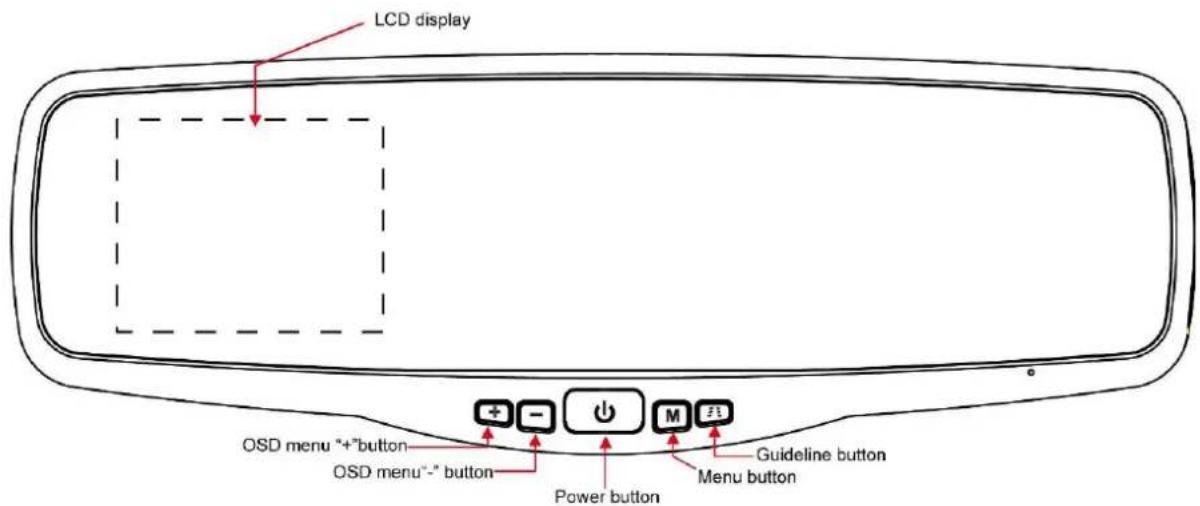

Le rétroviseur s'allume automatiquement lorsqu vous engagez la marche arrêtée. Il y a 5 boutons de contrôle à votre disposition:

Bouton POWER (M/A)

Appuyez sur le bouton POWER pour allumer le rétroviseur. Quand l’écran sur le rétroviseur est allumé, la LED bleue (à côté du bouton power) s’éteint. Si le rétroviseur est allumé mais sans image, alors la LED bleue s’allume. Lorsque le moniteur est éteint, aucune image n’apparaît et la LED bleue ne s’allume pas.

Bouton MENU

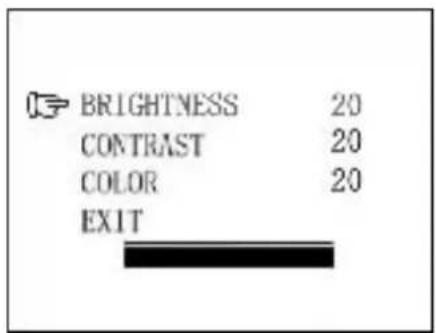

Appuyer sur le bouton MENU pour entrer dans le menu comme démontré dans l'image ci-dessous:

Appuyer de nouveau sur le bouton MENU pour valider une sélection Brightness (luminosité), contrast, colour de l'image.

Appuyer sur + et - pour effectuer le réglage. Appuyer sur + pour augmenter et sur - pour diminuer.

Pour quitter le menu, sélectionnez EXIT en utilisant le bouton MENU et en appuyant sur + ou - pour sortir du menu.

Bouton guideline (grille de graduation)

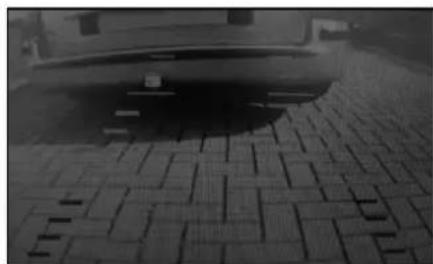

Cette camera de recul dispose d'un dispositif qui affiche une graduation de distance sur le moniteur. Ceci vous aide à évaluer la distance entre votre vehicule et l'obstacle derrière votre vehicule. En appuyant sur le bouton GUIDLINE vous activez et désactivez le dispositif.

Caméra
Alimentation	5V DC
Consommation (incluant le boîtier transmetteur)	<160mA
Capteur	CMOS
Nombre. de pixel	640x480
Résolution (Horizontale)	>330 TVL
Lentille	2,4mm / F2,1
Transmetteur sans fil
Fréquence de transmission	2414MHz
Porté (champ libre)	>80M
Moniteur LCD
Alimentation	12V DC
Consommation en veille	<70mA
Consommation en fonctionnement	<350mA
Taille de l'écran LCD	8,9cm / 3,5inch
Nombre. de pixel	320x240
Température de fonctionnement	-10 to +45 °

R&TTE approved

Consignes de mise à REBU

Les appareils électroniques ne doivent pas être mis à rebu avec les ordures ménagères. Veuillez les porter aux déchèteries prévues à cet effet. Consultez votre revendeur ou votre mairie afin de connaître la procédure de recyclage.

Garantie

Pro-User garantit ses produits pendant 2 ans à partir de la date d'achat originelle. La garantie n'est pas transférable. La garantie en cas de panne couvre uniquement la main d'œuvre et le matériel. Pour faire valoir la garantie, veuillez retourner l'appareil à votre revendeur ou représentant officiel Pro-User accompagné de votre facture d'achat. La garantie ne s'applique pas si l'appareil a été endommagé ou détourné de son utilisation initiale telle que décrite dans la notice d'utilisation. La garantie ne s'applique pas si il y a eu des tentatives de réparation non autorisées. Pro-User ne s'engage sur aucun autre terme de garantie. Pro-User est responsable de la réparation ou de l'échange du produit (à la discrétion de Pro-User) et non des dommages ou désagrément résultant du défaut et de l'utilisation du produit.
