BEDIENUNGSANLEITUNG APB 100 Pro-User

KABELLOSES INNENSPIEGEL RÜCKFAHR-KAMERA-SYSTEM

SISTÉME DE CAMERA DE RECURSANS FIL DRAADLOOS CAMERASYSTEEM

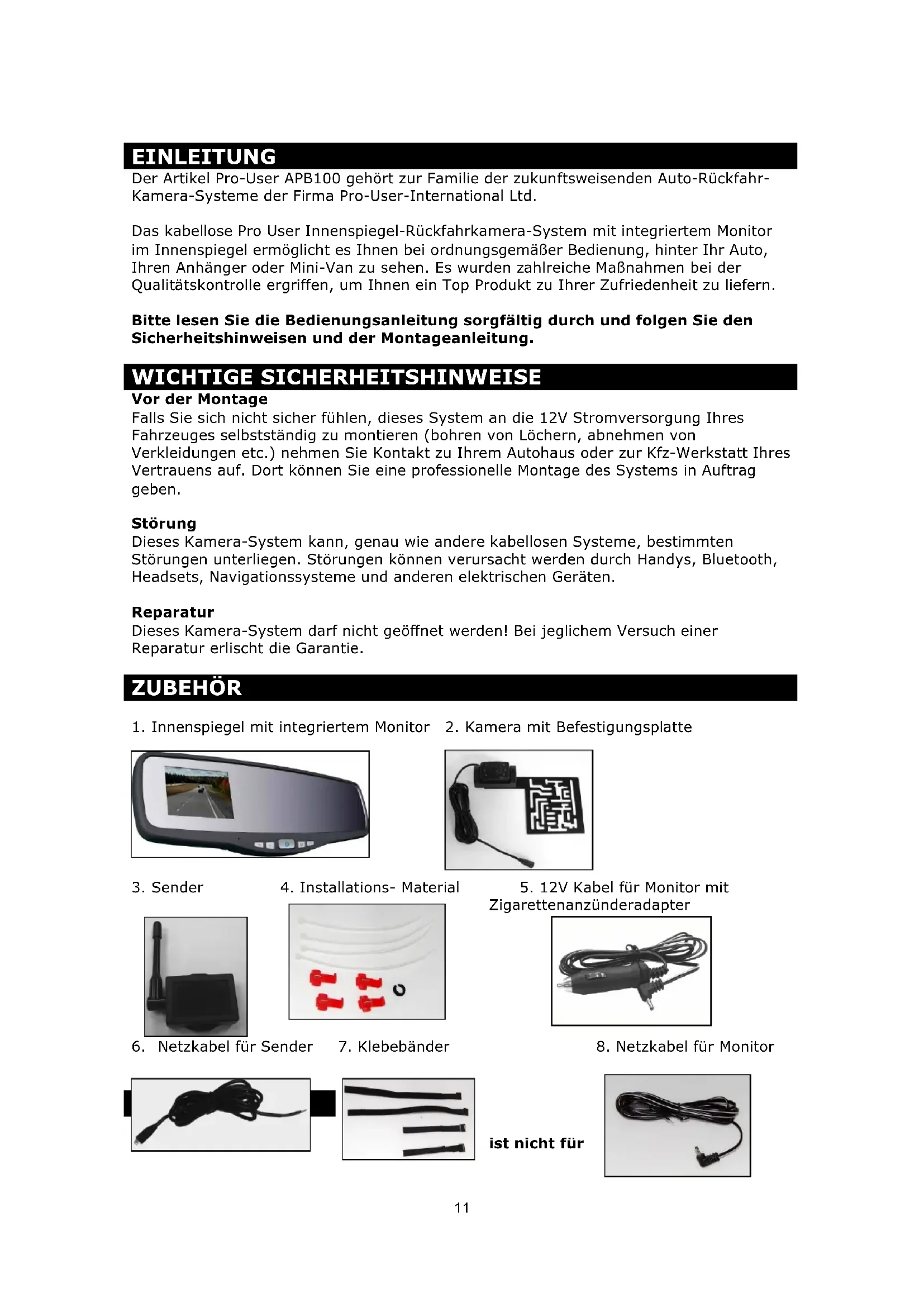

Der Artikel Pro-User APB100 gehört zur Familie der zukunftswesenden Auto-Rückfahr-Kamera-Systeme der Firma Pro-User-International Ltd.

Das kabellose Pro User Innenspiegel-Rückfahrkamera-System mit integriertem Monitor im Innenspiegel erhögt es Ihnen bei ordnungsgemäßer Bedienung, hinter Ihr Auto, ihren Anhänger oder Mini-Van zu sehen. Es wurden zahlreiche Maßnahmen bei der Qualitätskontrolle ergriffen, um Ihnen ein Top Produkt zu ihrer Zufriedenheit zu liefern.

Bitte lessen Sie die Bedienungsanleitung sorgfältig durch und folgen Sie den Sicherheitshinweisen und der Montageanleitung.

WICHTIGESICHERHEITSHINWEISE

VorderMontage

Falls Sie sich nicht sicher führten,这点 System an die 12V Stromversorgung Ihres Fahrzeuges selbstständig zu montieren (bohren von Lochern, abnehmer von Verkleidungen etc.) erhöhen Sie Kontakt zu ihrem Autohaus oder zur Kfz-Werkstatt Ihres Vertrauens auf. Dort können Sie eine professionelle Montage des Systems in Auftrag geben.

Störung

Dieses Kamera-System kann, bereits wie andere kabellosen Systeme, bestimmten Störungen unterliegen. Störungen können verursacht werden durch Handys, Bluetooth, Headsets, Navigationssysteme und anderen elektrischen Geräten.

Reparatur

Dieses Kamera-Systemarf nicht geöffnet werden!Bei jeglichem Versuch einer Reparatur erlischt die Garantie.

ZUBEHÖR

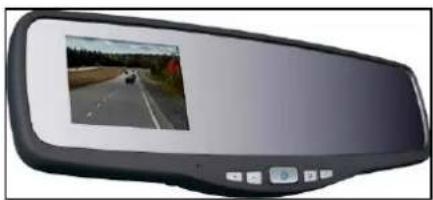

1. Innenspiegel mit integriertem Monitor

2. Kamera mit Befestigungslatte

1. Sender

1. Klebebänder

2. 12V Kabel für Monitor mit Zigarettenanzünderadapter

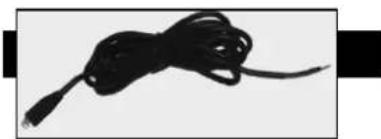

1. Netzkabel für Monitor

ist nicht für

alle Fahrzeuge anzuwenden. Sie ist ein genereller Leitfaden für die meisten Fahrzeuge. Bei fahrzeugspezifischen Fragen wenden Sie sichitte an ihren Fahrzeughersteller.

Montage der Kamera

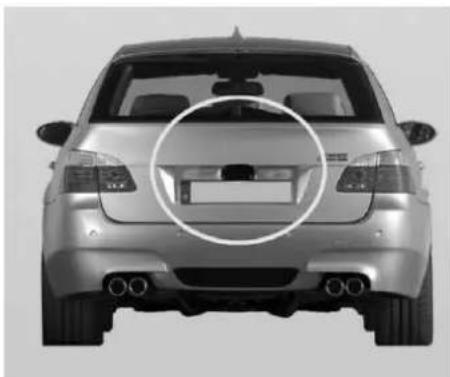

Es gibt verschiedene möglichkeiten, die Kamera an der Rückseite Ihres Fahrzeuges zu befestigen. die Gebrächlichste ist, die Kamera nahe dem Nummerschild zu befestigen. Sie konnen die mitgelieferte Montageplatte hinter dem Nummerschild befestigen. Auf diese Montageplatte konnen Sie nun die Kamera montieren.

Die Kamera ist vertikal schwenkbar,itte stellen Sie diese nach den Gegebenheiten ein.

Bei manchen Fahrzeugen ist es leider nicht möglich, die Kamera nahe dem Nummerschild zu befestigen. Suchen Sie sich eine andere Stelle am Heck Ihres Autos und befestigen Sie die Kamera mit den mitgelieferten Schrauben und Mattern.

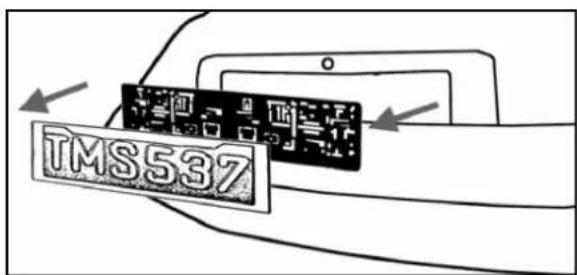

1. Nehmen Sie das Nummerschild aus der Halterung und losen Sie danach die Schrauben des Nummerschildhalters und behmen theses ab.

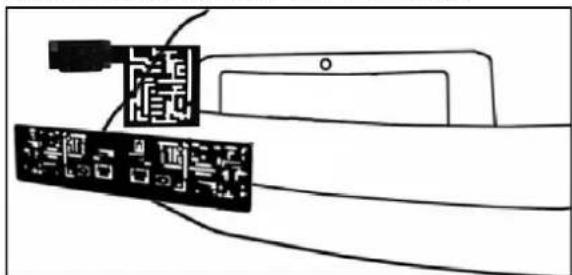

1. Positionieren Sie die Befestigungslatte mit der Kamera hinter dem Nummerschildhalter und befestigen Sie die Befestigungslatte und den Nummerschildhalter am Fahrzeug.

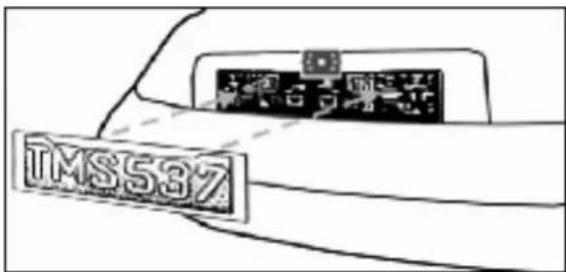

1. Befestigen Sie nun Ihr Nummerschild wieder auf dem Nummerschildhalter.

1. Wahlen Sie jetzt eine Stelle, wo Sie das Elektrokabel der Kamera durch die Karosserie Ihres Autos zum Stromkabel des Rückfahrlichtes siehen können.
2. Einige Autos haben in der Höhe des Kennzeichens eine Bohrung, wo Sie das Kabel durchziehen konnen. Falls das nicht der Fall ist, müssen Sie in der Höhe des Kennzeichens, damit an der Stelle, wo sich das Kabel der Kamera befindet, selbst ein Loch bohren. Wenn Sie den Platz für das Bohrloch festgelegt haben konnen Sie die Kamera und das Kennzeichen wieder demontieren. Wenn Sie eine vorhandene Öffnung benutzen, konnen Sie die zwei folgenden Schritte überspringen.
3. Bevor Sie bohren, demontieren Sie die Kamera und das Nummerschild. PRUFEN SIE, BEVOR SIE BOHREN, WAS SICH AUF DER RUCKSEITE DER STEILLE BEFINDET, WO SIE BOHREN WOLLEN! Sorgen Sie z.B. davon, dass sich dort keine Elektrokabel, Flüssigkeitstanks oder Leitungen befinden. Beachten Sie alle Vorsichtsmaßnahmen!
4. Nachdem Sie gebohr haben, befestigen Sie den mitgelieferten Kantenschutz in der Bohrung, um das Kabel vor den scharfen Rändern des Bohrloches zu schützen. Dannziehen Sie das Kabel der Kamera ins Fahrzeuginnere.
5. Befestigen Sie den Sender im Kofferraum. Verbinden Sie das Kabel der Kamera und das Kabel des Senders mit dem Sender.
6. Schalten Sie die Zündung Ihres Auto an (nicht starten!),ziehen Sie die Handbremse an und legen Sie den Rückwartsgang ein. Dann schauen Sie am Heck Ihres Autos, wo sich der Rückfahrscheinwerfer befindet. Um die Kabel vom Rückfahrscheinwerfer zu finden,missen Sie die Rückseite der Heckbeleuchtung offen und die entsprechenden Kabel orten.Ggf. suchen Sie hierzu Ihr Autohaus oder die KfzWerkstatt Ihres Vertrauens auf.

7. Wenn Sie die entsprechenden Kabel gefunden haben, legen Sie das Kabel des Senders an den Verbindungspunkt. Sorgen Sieitte darauf, dass die Befestigung des Kabels Sicher und fest ist, damit es beim Offnen und Schlieben der Heckklappe nicht beschadigt werden kann. Verlegen Sie das Kabel niemals außerhalb des Autos!

8. An der Kontaktdose des Rückfahrscheinwerfers sind zwei Drahte befestigt. Meistens ist der negative Draht schwarz und der positive farbig. Wenn Sie unsicher sind, können Sie mit einem 12 V Multimeter (im Fachhandel erhältlich) prufen, welcher Draht positiv bzw. negativ ist. Folgen Sie der Bedienungsanleitung des Multimeters für den sicheren Gebrauch.

9. Wenn Sie festgestellt haben,
   welcher Draht positiv bzw. negativ ist,
   schalten Sie die Zündung aus und entfernen Sie das negative Kabel Ihrer Autobatterie.
   So ist sichergestellt, dass kein Strom auf den Drahten ist.

10. Verbinden Sie den roten Draht vom Kabel des Senders mit dem positiven Draht des Rückfahrscheinwerfers. Benutzen Sie dazu die beiliegenden Kabelklemmen. Drücken Sie die Klemmen fest mit einer Zange zusammen und Klipsen Sie die rote Plastikabdeckung über diese Kontaktstellen.

1. Verbinden Sie nun den schwarzen Draht des Sender-Kabels mit dem negativen Draht des Rückfahrscheinwerfers. (Benutzen Sie auch hier die Kabelklemmen)
2. Verschlieben Sie die Heckleuchte wieder (acht den Sie daraufuf, dass die Gluhlampe eingesetzt ist). Benutzen Sie Kabelbinder und spezielle Tapes (für Kabelverbindungen), damit alle Drähte und Kabel sicher und fest verlegt sind!
3. Schlieben Sie das negative Kabel Ihrer Autobatterie wieder an.

Bevor Sie den Spiegel montieren überprüfen Sieitte ob die Hohe des existierenden Innenspiegels maximal 80mm ist. Nur bis zu dieser Hohe kann der Spiegelmonitor installiert werden.

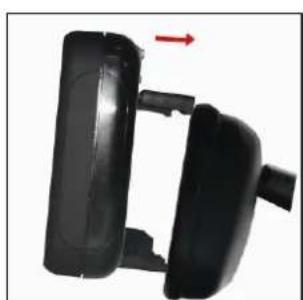

1.itte setzen Sie den Spiegelmonitor auf den existierenden Innenspiegel und fixieren diesen mit den federgelagerten Befestigungsklemmen.

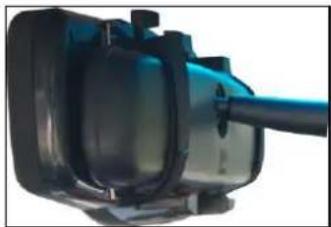

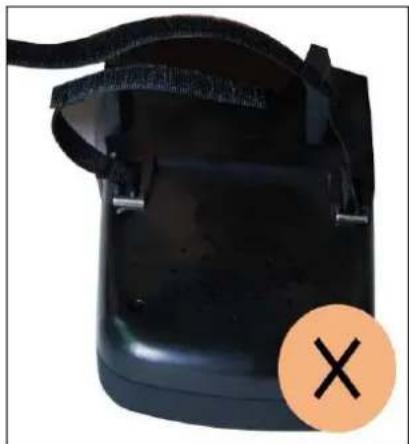

2.itte fixieren Sie den Monitorspiegeln mit den mitgelieferten Klettverschlußbändern.

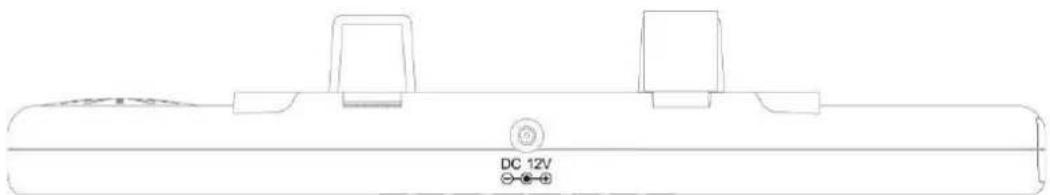

1. Stecken Sieitte das 12 Volt DC Kabel in die davon vorgesehene Schnittstelle auf der oberen Seite des Spiegels.

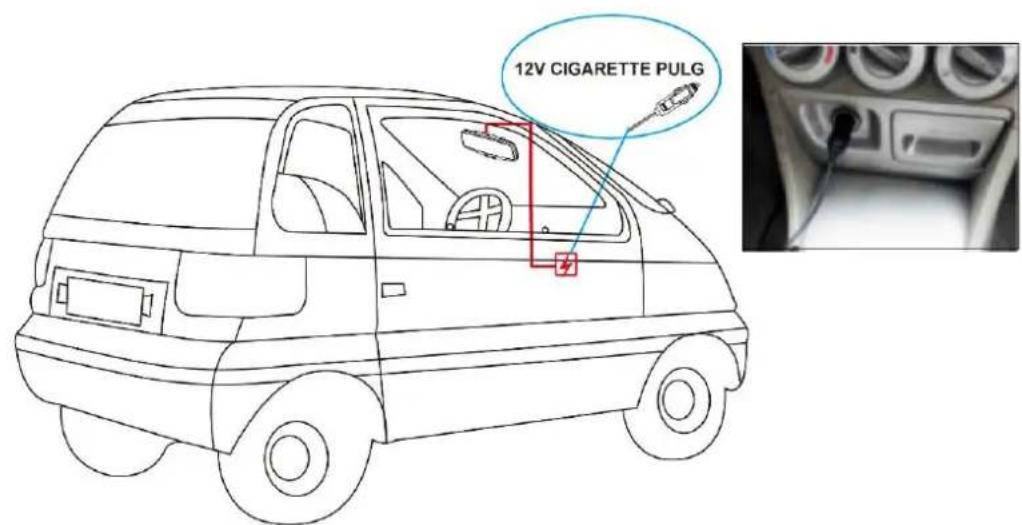

1. Verbinden Sie den Zigarettenanzünderadapter mit dem Zigarettenanzünder

Achtung:itte achten Sie darauf, dass der Spiegel oder das Kabel Ihr Sichtfeld nicht beeintrachtigen.

APB100 DIY INSTALLATION

Sie haben auch die Möglichkeit anstatt der Verwendung des Zigarettenanzünderadapters das mitgelieferte Kabel für eine feste Verbindung zum Stromnetz zu verwenden.itte lassen Sie diese Verbindung von einem Fachmann durchführren.

ACHTUNG: BEI EXTREM HELLEN LICHTVERHALTNISSEN BENÖTIGT DER MONITOR EINIGE SEKunden UM SICH DIESEN LICHTVERHALTNISSEN ANZUPASSEN. WARTEN SIE BITTE MIT DEM RÜCKWÄRTS FAHREN BIS SICH DAS BILD STABILISIERT HAT.

System Test

1. Prufen Sie, ob Sie das negative Kabel der Autobatterie wieder befestigt haben.
2. Schalten Sie die Zündung Ihres Autos an (bitte nicht starten)
3. Ziehen Sie die Handbremse an und legen Sie den Rückwärtsgang ein.
4. Nachdem Sie den Test zur Zufriedenheit beendet haben verlegen Sie alle noch frei liegenden Kabel.
5. Verlegen Sie nun alle Kabel hinter den Fahrzeugverkleidungen oder unter den Fahrzeugsteppichen, so dass sie nicht mehr sightbar sind. Gebrauchen Sie die beiliegenden Kabelbinder um die Kabel ordentlich zusammen zu binden.

Wenn Sie mit der Verkabelung zufrieden sind, befestigen bzw. verstauen Sie Kabel sorgfältig hinter der Innverkleidung, unter dem Innenteppich oder ähnlichem.

BEDIENUNG

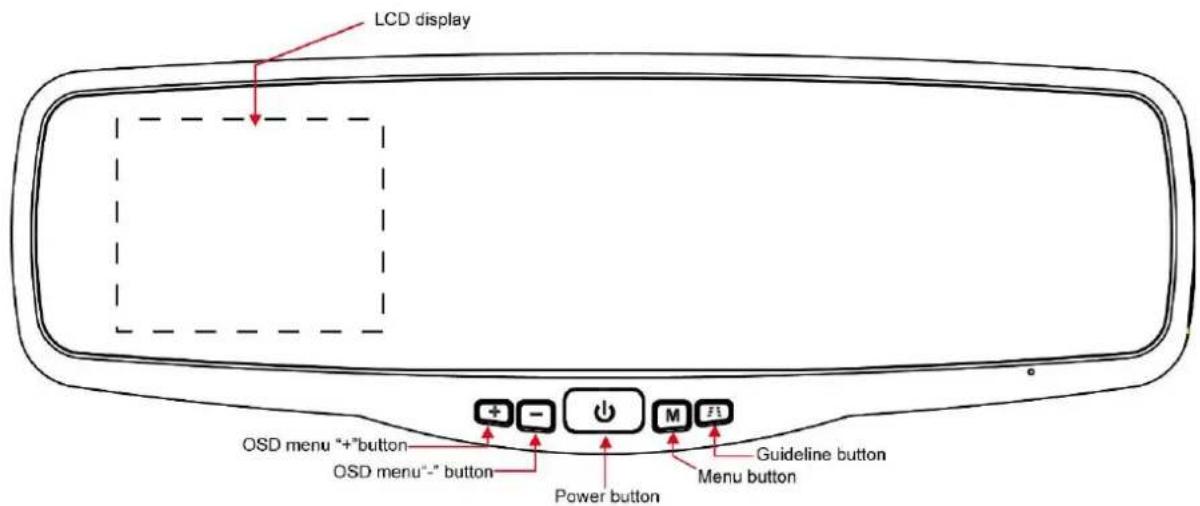

Der Monitor schaltet sich automatisch an, wenn der Rückwärtsgang eingelegt wird. Des Weiteren sind 5 Kontrollkönpe am Monitor vorhanden.

Power Schalter

Drücken Sie den Power Schalter um den Spiegelmonitor mit Strom zu versorgen. Wenn das Bild da ist schaltet sich die blaue LED aus. Wenn der Monitor Strom hat, aber das Bild ausgestellt ist, leuchtet die blaue LED. Wenn der Monitor ausgeschaltet ist wird kein Bild angezeigt und die blaue LED ist aus.

Menu Schalter

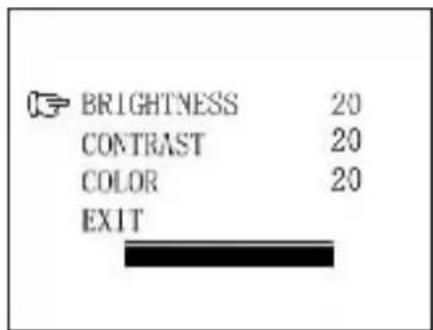

Wenn Sie den Schalter „Menu" drücken, erscheint auf dem Monitor wie folgt:

Drucken Sie den "Menu" Schalter wiederholt um Helligkeit (brightness), Kontrast (contrast) oder Farbe (Color) des Bildes einzustellen. Drucken Sie "+" oder "-um die Einstellungen zu korrigieren. Mit "+" erhöhen Sie die Einstellung, mit "-" verringn Sie die Einstellung.

Hinweis-Schalter

Dieses Kamera System hat die Option, Ihnen einen Abstands-Hinweis auf dem Display anzuzeigen. Hier konnen Sie visuell den Abstand zwischen dem Objekt hinter Ohrem Fahrzeug und Ihrlem Fahrzeug erkennen. Mit Druck auf den „Hinweis" Schalter konnen Sie diese Option an- und ausschalten.

TECHNISCHE SPEZifikATION

Kamera
Betriebsspannung	5V DC
Stromverbrauch alle Komponenten	<160mA
Bildaufnahme	CMOS
Pixel	640x480
Bildauflösung	>330 TVL
Linse	2,4mm / F2,1
Kabelloser Transmitter
Übertragungsfrequency	2414MHz
Übertragungsdistance (frei)	>80M
LCD Monitor
Betriebsspannung	12V DC
Stromverbrauch min.	<70mA
Stromverbrauch max.	<350mA
Sichtbarer LCD Monitor	8,9cm / 3,5 inch
Pixel Bildschirm	320x240
Temperatur bei Gebrauch	-10 to +45 Grad Celsius

R&TTE approved

UMWELTSCHUTZ

Unbrauchbare oder defekte elektronische Produkte dürfen nicht mit dem Hausmüll entsorgt worden.itte entsorgen Sie diese Geräte an den davon vorgesehenen Entsorgungsstellen oder Fragen Sie ihren Fachhändler.

GARANTIE

Pro User gewährt eine Garantie von 2 Jahren ab Kaufdatum. Die Garantie ist nicht übertragbar. Garantie wird gewährt auf Verarbeitungsmängel und Materialschäden. In Garantiefallen senden Sieitte das Gerät mit dem Kaufbeleg an ihren Handler oder an einen autorisierten Pro User Vertreter. Die Garantie erlischt, wenn das Gerät beschädigt wurde, wenn Bedienungsfehler vorliegen oder bei unfachmännischer Reparatur durch nicht autorisierte Personen. Bei anerkanter Garantie wird Pro User das Gerät reparieren oder Ersatz leisten. Pro User ist nicht verantwortlich zu machen für Folgeschäden oder sonstige Unannehmlichkeiten.

INTRODUCTION

TECHNISCHE SPECIFICATIONS

EG-Konformitätserklarung

Hiermit bestätigen wir, dass das nachfolgend bezeichnete Gerät den angegebenen Richtlinien entspricht.

Kabelloses Rückfahrkamerasystem

Articlenummer:

Article number:

20116

Type:

APB100

Firmenanschrift:

Pro-User Europe GmbH, Seestrasse 19, 83253 Rimsting, Germany

Company address:

Einschlagige EG-Richtlinien / governing EU-directives / directives CE concennces:

1. Elektromagnetische Verträgelichkeit (EMV)

1. Niederspannungs-Richtlinie

1. Funkanlagen und 4. ROHS Richtline

Telekommunikationsendeinrichtungen

Harmonisierte EN-Normen / harmonised EN- Standards

Dieser Artikel entspricht folgenden, zur Erlangung des CE-Zeichens erforderlichen Normen:

Stellung im Betrieb / Position:

Geschäftsführer

Ausstellungdatum / Date of issue:

10.04.2013
