BEDIENUNGSANLEITUNG DRC4310 Pro-User

mit 12cm / 4,3" Monitor

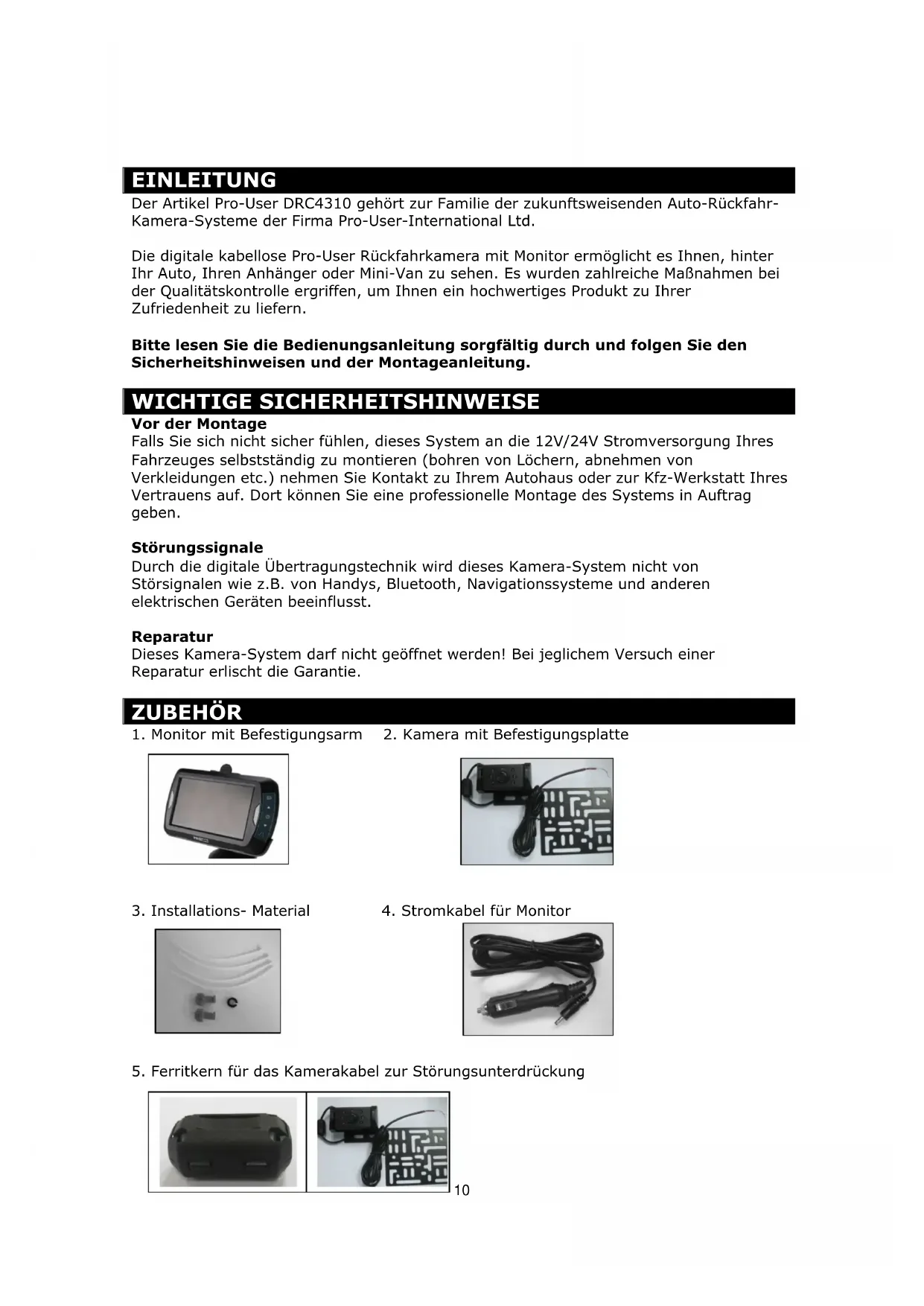

Der Artikel Pro-User DRC4310 gehört zur Familie der zukunftsweisenden Auto-Rückfahr-Kamera-Systeme der Firma Pro-User-International Ltd.

Die digitale kabellose Pro-User Rückfahrkamera mit Monitor ermöglich es Ihnen, hinter Ihr Auto, ihren Anhänger oder Mini-Van zu sehen. Es wurden zahlreiche Maßnahmen bei der Qualitätskontrolle ergriffen, um Ihnen ein hochwertiges Produkt zu Ihrer Zufriedenheit zu liefern.

Bitte lessen Sie die Bedienungsanleitung sorgfältig durch und folgen Sie den Sicherheitshinweisen und der Montageanleitung.

WICHTIGESICHERHEITSHINWEISE

Vor der Montage

Falls Sie sich nicht sicher führten,这点 System an die 12V/24V Stromversorgung Ihres Fahrzeuges selbstständig zu montieren (bohren von Lochern, abnehmer von Verkleidungen etc.) erhnen Sie Kontakt zu Ihr dem Autohaus oder zur Kfz-Werkstatt Ihres Vertrauens auf. Dort konnen Sie eine professionelle Montage des Systems in Auftrag geben.

Störungssignale

Durch die digitale Übertragungstechnik wird these Kamera-System nicht von Störsignalen wie z.B. von Handys, Bluetooth, Navigationssysteme und andere elektrischen Geräten beeinflusst.

Reparatur

Dieses Kamera-Systemarf nicht geöffnet werden!Bei jeglichen Versuch einer Reparatur erlischt die Garantie.

ZUBEHÖR

1. Monitor mit Befestigungsmarm

2. Kamera mit Befestigungslatte

1. Installations- Material

2. Stromkabel für Monitor

1. Ferritkern für das Kamerakabel zur Störungsunterrückung

MONTAGE

These Bedienungsanleitung ist nicht für alle Fahrzeuge anzuwenden. Sie ist ein genereller Leitfaden für die meisten Fahrzeuge. Bei fahrzeugspezifischen Fragen wenden Sie sichitte an ihren Fahrzeughersteller.

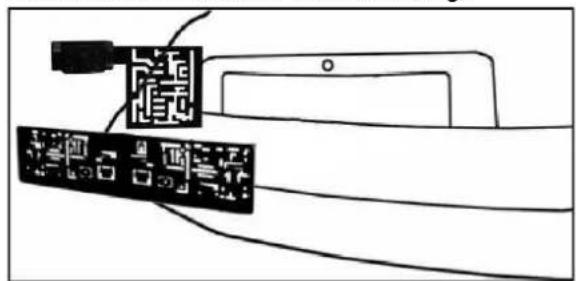

Montage der Kamera

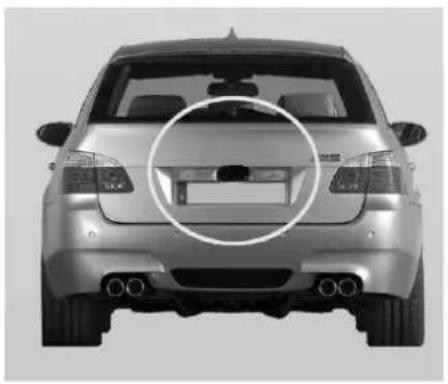

Es gibt verschiedene möglichkeiten, die Kamera an der Rückseite Ihres Fahrzeuges zu befestigen. Die Gebrächlichste ist, die Kamera nahe dem Nummerschild zu befestigen. Sie können die mitgelieferte Montageplatte hinter dem Nummerschild befestigen. Auf diese Montageplatte wird die Kamera in einem weiteren Schritt befestigt. Die Kamera ist vertical schwenkbar,itte stellen Siie these nach den Gegebenheiten ein.

Bei manchen Fahrzeugen ist es leider nicht möglich, die Kamera nahe dem Nummerschild zu befestigen. Suchen Sie sich eine andere Stelle am Heck Ihres Autos und befestigen Sie die Kamera mit den mitgelieferten Schrauben und Mattern.

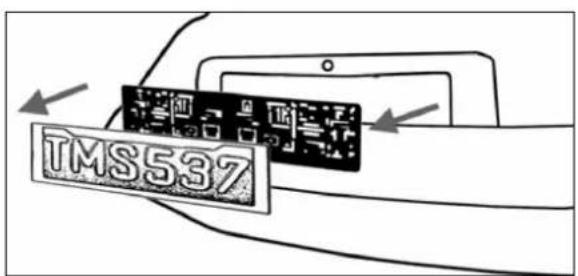

1. Nehmen Sie das Nummerschild aus der Halterung, offen Sie danach die Schrauben des Nummerschildhalters und nehmen Sie diesen ab.

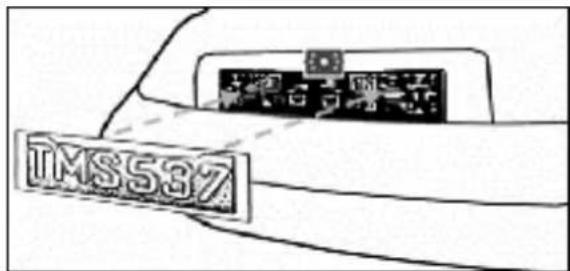

1. Positionieren Sie die Befestigungslatte mit der Kamera hinter dem Nummerschildhalter und befestigen Sie die Befestigungslatte und den Nummerschildhalter am Fahrzeug.

1. Befestigen Sie nun Ihr Nummerschild wieder auf dem Nummerschildhalter.

1. Wahlen Sie jetzt eine Stelle, wo Sie das Elektrokabel der Kamera durch die Karosserie Ihres Autos zum Stromkabel des Rückfahrlichtesziehen können.

2. Einige Autos haben in der Höhe des Kennzeichens eine Bohrung, wo Sie das Kabel durchziehen konnen. Falls das nicht der Fall ist, müssen Sie in der Höhe des Kennzeichens, dicht an der Stelle, wo sich das Kabel der Kamera befindet, selbst ein Loch bohren. Wenn Sie den Platz für das Bohrloch festgelegt haben konnen Sie die Kamera und das Kennzeichen wieder demontieren. Wenn Sie eine vorhandene Öffnung benutzen, konnen Sie die zwei folgenden Schritte überspringen.

3. Bevor Sie bohren, demontieren Sie die Kamera und das Nummerschild. PRUFEN SIE, BEVOR SIE BOHREN, WAS SICH AUF DER RÜCKSEITE DER STEILLE BEFINDET, WO SIE BOHREN WOLLEN! Sorgen Sie z.B. davon, dass sich Dort keine Elektrokabel, Flüssigkeitstanks oder Leitungen befinden. Beachten Sie alle Vorsichtsmaßnahmen!

4. Nachdem Sie gebohr haben, befestigen Sie den mitgelieferten Kantenschutz in der Bohrung, um das Kabel vor den scharfen Rändern des Bohrloches zu schützen. Dannziehen Sie das Kabel der Kamera ins Fahrzeuginnere.

5. Schalten Sie die Zündung Ihres Auto an (nicht starten!), ziehen Sie die Handbremse an und legen Sie den Rückwärtsgang ein. Dann schauen Sie am Heck Ihres Autos, wo sich der Rückfahrscheinwerfer befindet. Um die Kabel vom Rückfahrscheinwerfer zu finden, müssen Sie die Rückseite der Heckbeleuchting öffnen und die entsprechenden Kabel orten. Ggf. suchen Sie hierzu Ihr Autohaus oder die Kfz-Werkstatt Ihres Vertrauens auf.

6. Wenn Sie die entsprechenden Kabel gefunden haben, legen Sie das Kabel der Kamera an den Verbindungspunkt. Sorgen Sieitte davon, dass die Befestigung des Kabels safer und fest ist, damit es beim Offnen und Schlieben der Heckklappe nicht beschadigt werden kann. Verlegen Sie das Kabel niemals außerhalb des Autos!

7. An der Kontaktdose des Rückfahrscheinwerfers sind zwei Drahte befestigt. Meistens ist der negative Draht schwarz und der positive farbig. Wenn Sie unsicher sind, können Sie mit einem 12V/24V Multimeter (im Fachhandel erhältlich) prufen, welcher Draht positiv bzw. negativ ist. Folgen Sie der Bedienungsanleitung des Multimeters für den sicheren Gebrauch.

8. Wenn Sie festgestellt haben, welcher Draht positiv bzw. negativ ist, schalten Sie die Zündung aus und entfernen Sie das negative Kabel Ihrer Autobatterie. So ist sichergestellt.

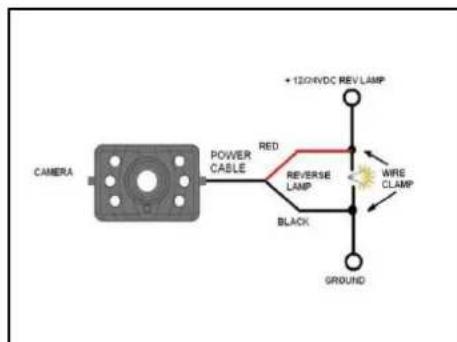

1. Verbinden Sie den roten Draht vom Kabel der Kamera mit dem positiven Draht des Rückfahrscheinwerfers. Benutzen Sie dazu die beiliegenden Kabelklemmen. Drücken Sie die Klemmen fest mit einer Zange zusammen und legen Sie die rote Plastikabdeckung über diese Kontaktstellen.

1. Verbinden Sie nun den schwarzen Draht des Kamera-Kabels mit dem negativen Draht des Rückfahrscheinwerfers. (Benutzen Sie auch hier die Kabelklemmen)
2. Verschlieben Sie die Heckleuchte wieder (acht den Sie daraufuf, dass die Gluhlampe eingesetzt ist). Benutzen Sie Kabelbinder und spezielle Tapes (für Kabelverbindungen), damit alle Drahte und Kabel sicher und fest verlegt sind!
3. Schlieben Sie das negative Kabel Ihrer Autobatterie wieder an.

Wenn Sie den passenden Platz zur Befestigung des Monitors gefunden haben, vergewissern Sie sich, dass Ihnen nicht die Sicht versperrt wird während der Fahrt.

1. Reinigen Sie die Stelle gründlich vor der Befestigung
2. Positionieren Sie den Sauger auf der von Ihnen gewährten Flache
3. Pressen Sie den Sauger fest auf die gereinigte Oberfläche und legen Sie den Hebel um damit der Sauger sicher und fest sitzt.

1. Schieben Sie den Monitor in die am Sauger befindliche Halterung.
2. Drehen Sie den Arm der Halterung undrichten Sie den Bildschirm in die gewünschte Position aus. Drehen Sie nun die Schrauben an.

1. Legen Sie das Netzkabel zum Zigarettenanzünder. Verlegen Sie das Kabel so, das es zu keinen Einschränkungen oder Behinderungen während der Fahrt kommt kann.
2. Stecken Sie den kleinen 12V/24V Stecker von dem Netzkabel in die Öffnung auf der rechten Seite vom Monitor.
3. Den anderen Stecker des Kabels stecken Sie in den Zigarettenanzünder.

Um den festen Halt des Saugers zu gewährleisten wird der Gebrauch nur unter Einhaltung folgender Voraussetzungen empfohlen:

Die Temperatur der Oberfläche sollte zwischen 21 und 38 Grad Celsius liegen.
- Der Gebrauch unter 10 Grad Celsius sollte vermieden werden.
- Der Gebrauch bei direkter Sonneneinstrahlung sollte vermieden werden.

Die Befestigung sollte vor direkter Sonneneinstrahlung geschützt werden.

ACHTUNG: BEI EXTREM HELLEN LICHTVERHÄLTNISSEN BENÖTIGT DER MONITOR EINIGE SEKUNDEN UM SICH DIESEN LICHTVERHÄLTNISSEN ANZUPASSEN. WARTEN SIE BITTE MIT DEM RÜCKWÄRTS FAHREN BIS SICH DAS BILD STABILISIERT HAT.

System Test

1. Prufen Sie, ob Sie das negative Kabel der Autobatterie wieder befestigt haben.
2. Schalten Sie die Zündung His res Autos an (bitte nicht starten)

3. Ziehen Sie die Handbremse an und legen Sie den Rückwärtsgang ein.

4. Nachdem Sie den Test zur Zufriedenheit beendet haben verlegen Sie alle noch frei liegenden Kabel.

5. Verlegen Sie nun alle Kabel hinter den Fahrzeugverkleidungen oder unter den Fahrzeugsteppichen, so dass sie nicht mehr sightbar sind. Gebrauchen Sie die beiliegenden Kabelbinder um die Kabel ordentlich zusammen zu binden.

BEDIENUNG

Bitte koppeln Sie die Kamera mit dem Monitor vor der ersten Verwendung wie unten beschreiben.

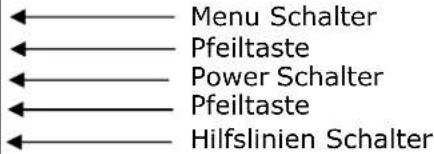

Es sind 5 Kontrollknöppe am Monitor vorhanden.

Power Schalter

Drücken Sie den Power Schalter um den Monitor mit Strom zu versorgen. Das Bild auf dem Monitor erscheint automatisch, wenn der Rückwärtsgang eingelegt wird (vorausgesetzt die Geräte wurden wie unter beschrieben bereits gekoppelt). Wenn ein Bild erscheint, leuchtet die blaue LED auf. Wenn der Monitor Strom hat, aber kein Bild empfangen wird, blinkt die blaue LED. Wenn der Monitor ausgeschaltet ist wird kein Bild angezeigt und die blaue LED ist aus.

Menu Schalter

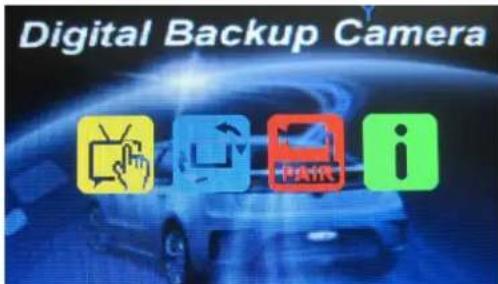

Wenn Sie den Schalter „Menu" drücken, erscheint auf dem Monitor folgenden: "Picture SPEC" (Bildeigenschaften), "Picture Direction" (Bilddrehung), "Pair" (Kopplung) und "Product Information" (Produktinformation)

Wahlen Sie generell mit den Pfeiltasten das gewünschte Untermen (Symbol) und bestätigen Sie diese Auswahl dann mit dem Power Schalter.

Kopplung:

Für eine Kopplung der Kamera mit thisem Monitor gehen Sieitte auf das Feld "Pair" (Kopplung) und bestätigen Si meit dem Power Schalter.itte drucken Si kurz danach den kilenn Plastikknopf auf der Untersite der Kamera solange, bis sich die Kamera und der Monitor verbunden haben und ein Bild auf dem Monitor erscheint. Zukunftig erkennen sich die Kamera und der Monitor automatisch und eine manuelle Kopplung ist nicht mehr notwendig.

Um die Einstellung zu speichern und these Untermen zu verlassen, drucken Sieitte kurz den Menu-Schalter.

Bildeinstellung:

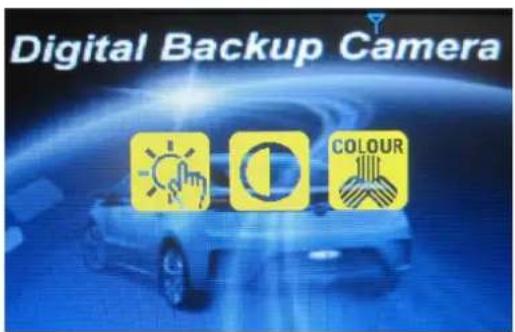

Wenn Sie mit den Pfeiltasten das Untermenü „Picture SPEC" (Bildeigenschaften) auswahlen und mit dem Powerschalter bestätigten konnen Sie „Brightness" (Helligkeit), „Contrast" (Konzent) und „Colour" (Farbe) einstehen. Wahlen Sie mit den Pfeiltasten die gewünschte Funktion aus, bestätigen Sie die Wahl mit dem Powerschalter und verändern Sie die Werte mit den Pfeiltasten.

Um die Einstellung zu speichern und theseus Untermen zu verlassen, drucken Sieitte kurz den Menu-Schalter.

Bilddrehung:

Je nach Installationsort der Kamera möchten Sie ggf. das Bild drehen. Dies konnen Sie über das Untermenü „Picture Direction" (Bilddrehung) machen.

Um die Ausrichtung des Monitor-Bildes zu ändern, drücken Sie zunachst den Menu Schalter und wahren Sie mit den Pfeiltasten das Untermenü „Picture Direction" aus. Drücken Sie den Powerschalter so oft bis Sie die gewünschte Bildansicht eingestellt haben.

Um die Einstellung zu speichern und theseus Untermen zu verlassen, drucken Sieitte kurz den Menu-Schalter.

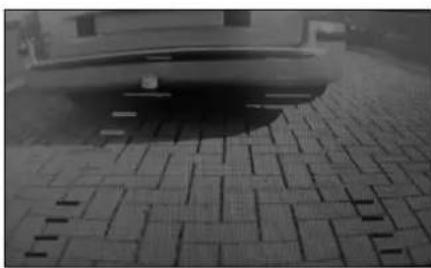

Hilfslinien-Schalter

Dieses Kamera System hat die Option, Ihnen einen Abstands-Hinweis auf dem Display anzuzeigen. Hier konnen Sie visuell den Abstand zwischen dem Objekt hinter Imrem Fahrzeug und Ihrlem Fahrzeug erkennen. Mit Druck auf den „Hilfslinienschalter" konnen Sie diese Option an- und ausschalten.

TECHNISCHE SPEZIFIKATION

Kamera
Betriebsspannung 8-28V DC
Stromverbrauch <120mA (IR LED aus) <170mA (IR LED an)
Bildaufnahme CMOS
Pixel 640x480
Linse F1,7mm / F2,4
Kabelloser Transmitter in Kamera
Übertragungsfrequency 2.4G (ISM band)
Übertragungsdistanz (frei) 100M
LCD Monitor
Betriebsspannung 8-28V DC
Stromverbrauch min. <50mA
Stromverbrauch max. <200mA
Sichtbarer LCD Monitor 12cm / 4.3 inch
Pixel Bildschirm 480x272
Temperatur bei Gebrauch -10 bis +45 Grad Celsius

Dieses Produkt darf in den Ländern der EU betrieben werden.

Unbrauchbare oder defekte elektronische Produkte)durfen nicht mit dem Hausmull entsorgt worden.itte entsorgen Sie diese Gerate an den davon vorgesehenen Entsorgungsstellen oder Fragen Sie ihren Fachhandler.

GARANTIE

Pro User gewährt eine Garantie von 2 Jahren ab Kaufdatum. Die Garantie ist nicht übertragbar. Garantie wird gewährt auf Verarbeitungsmängel und Materialschäden. In Garantiefallen senden Sieitte das Gerät mit dem Kaufbeleg an ihren Handler oder an einen autorisierten Pro User Vertreter. Die Garantie erlischt, wenn das Gerät beschädigt wurde, wenn Bedienungsfehler vorliegen oder bei unfachmännischer Reparatur durch nicht autorisierte Personen. Bei anerkanter Garantie wird Pro User das Gerät reparieren oder Erssatz leisten. Pro User ist nicht verantwortlich zu machen für Folgeschäden oder sonstige Unannehmlichkeiten.

INTRODUCTION

TECHNISCHE SPECIFICATIONS

Hiermit bestätigen wir, dass das nachfolgend bezeichnete Gerät den angegebenen Richtlinien entspricht.

Digitales Kabelloses Rückfahrkamerasystem

Articlelnummer:

Article number:

20123

Type:

DRC4310

Firmenanschrift:

Pro-User Europe GmbH, Seestrasse 19, 83253 Rimsting, Germany

Company address:

Einschlagige EG-Richtlinien / governing EU-directives / directives CE concennces:

1. Elektromagnetische Verträglichkeit (EMV)

1. Niederspannungs-Richtlinie

1. Funkanlagen und 4. ROHS Richtline

Telekommunikationsendeinrichtungen

Harmonisierte EN-Normen / harmonised EN- Standarts

Dieser Artikel entspricht folgenden, zur Erlangung des CE-Zeichens erforderlichen Normen:

Stellung im Betrieb / Position: Geschäftsführer

Ausstellungdatum / Date of issue: 10.04.2013

Pro-User Europe GmbH

Seestnse 19

83253 Rimsling

Germany
