BEDIENUNGSANLEITUNG RVC3620N Pro-User

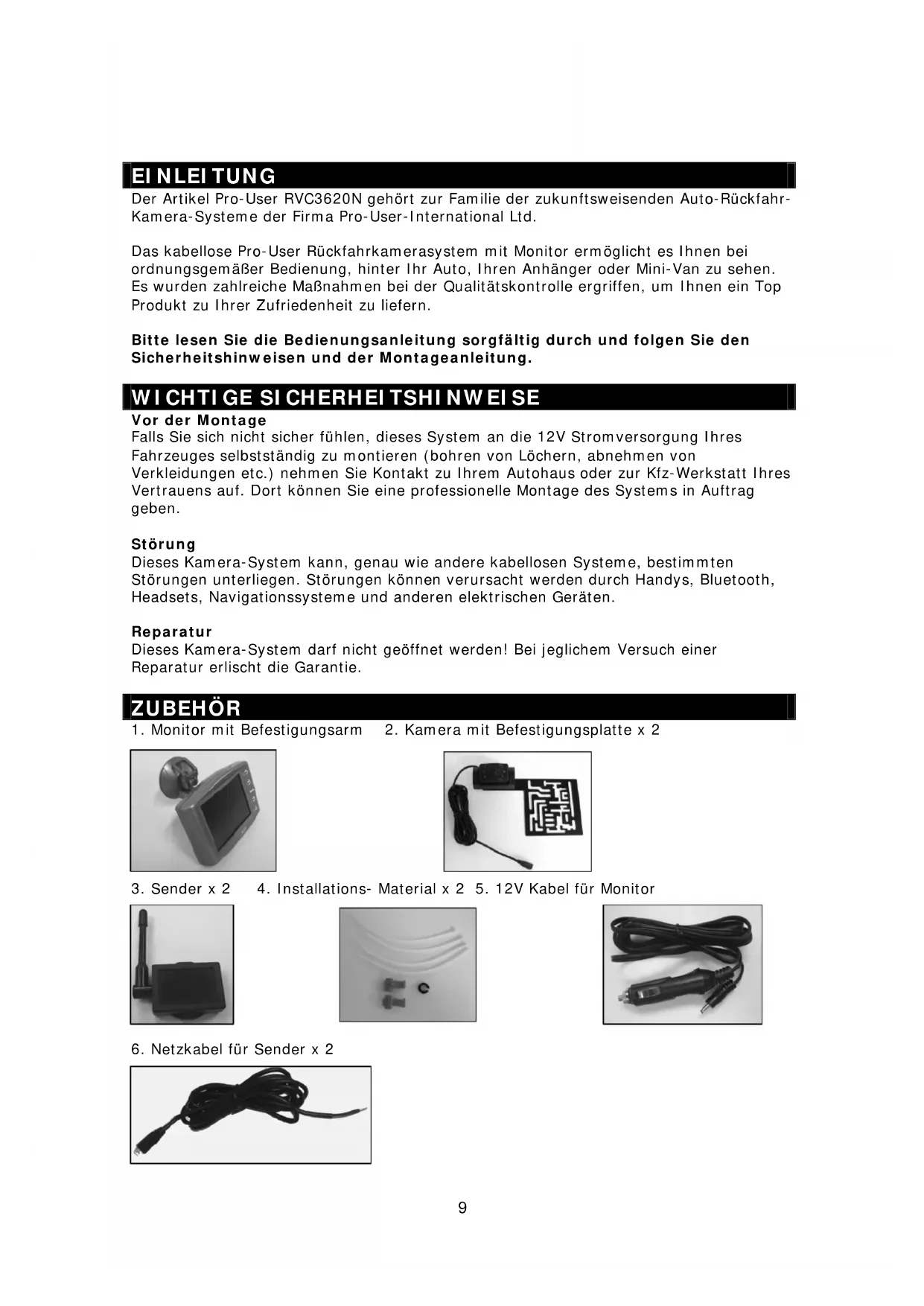

Der Antikel Pro-User RVC3620N gehort zur Familie der zukunftsweisenden Auto-Rückfahr-Kamera-Systeme der Firma Pro-User-International Ltd.

Das kabellose Pro-User Rückfahrkamerasystem mit Monitor ermöglich es Ihnen bei ordnungsgemäß Bedienung, hinter Ihr Auto, ihren Anhänger oder Mini-Van zu sehen. Es wurden zahlreiche Maßnahmen bei der Qualitätskontrolle ergriffen, um Ihnen ein Top Produkt zu ihrer Zufriedenheit zu liefern.

Bitte lessen Sie die Bedienungsanleitung sorgfältig durch und folgen Sie den Sicherheitshinweisen und der Montageanleitung.

WICHTIGESICHERHEITSHINWEISE

VorderMontage

Falls Sie sich nicht sicher führten, diesen System an die 12V Stromversorgung Ihres Fahrzeuges selbstständig zu montieren (bohren von Lochern, abnehmer von Verkleidungen etc.) erhöhen Sie Kontakt zu ihrem Autohaus oder zur Kfz-Werkstatt Ihres Vertrauens auf. Dort können Sie eine professionelle Montage des Systems in Auftrag geben.

Störung

Dieses Kamera-System kann, bereits wie andere kabellosen Systeme, bestimmten Störungen unterliegen. Störungen können verursacht werden durch Handys, Bluetooth, Headsets, Navigationssysteme und anderen elektrischen Geräten.

Reparatur

Dieses Kamera-Systemarf nicht geöffnet werden!Bei jeglichem Versuch einer Reparatur erlischt die Garantie.

ZUBEHÖR

1. Monitor mit Befestigungsm 2. Kamera mit Befestigungslatte x 2

1. Sender x 2 4. Installations- Material x 2 5. 12V Kabel fur Monitor

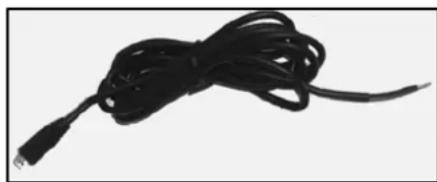

1. Netzkabel für Sender x 2

MONTAGE

These Bedienungsanleitung ist nicht für alle Fahrzeuge anzuwenden. Sie ist ein genereller Leitfaden für die meisten Fahrzeuge. Bei fahrzeugspezifischen Fragen wenden Sie sichitte an ihren Fahrzeughersteller.

Montage der Kamera

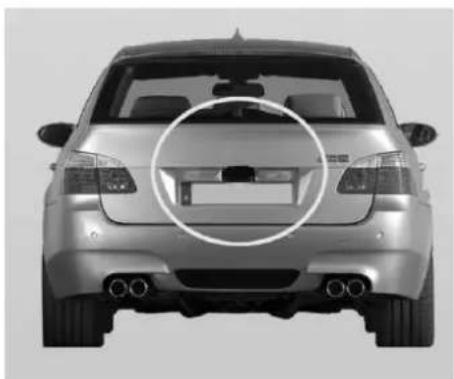

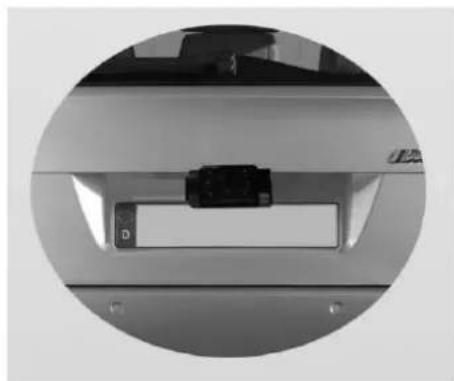

Es gibt verschiedene möglichkeiten, die Kameras an der Rückseite Ihres Fahrzeuges oder Ihres Caravans zu befestigen. Die Gebrächlichste ist, die Kamera nahe dem Nummerschild zu befestigen. Sie können die mitgelieferte Montageplatten inkl. der Kameras hinter dem Nummerschild befestigen. Die Kamera ist vertikal schwenkbar,itte stellen Sie diese nach den Gegebenheiten ein.

Bei manchen Fahrzeugen ist es leider nicht möglich, die Kamera nahe dem Nummerschild zu befestigen. Suchen Sie sich eine andere Stelle am Heck Ihr's Autos und befestigen Sie die Kamera mit den mitgelieferten Schrauben und Mattern.

Es werden zwei Sets von Kameras und Transmitter mitgeliefert.itte installieren Sie\ beide wie in den folgenden Anweisungen beschreiben.

1. Nehmen Sie das Nummerschild aus der Halterung und losen Sie dannach die Schrauben des Nummerschildhalter und behnmen theses ab.

1. Positionieren Sie die Befestigungslatte mit der Kamera hinter dem Nummerschildhalter und befestigen Sie die Befestigungslatte und den Nummerschildhalter am Fahrzeug.

1. Befestigen Sie nun Ihr Nummerschild wieder auf dem Nummerschildhalter.

1. Wahlen Sie jetzt eine Stelle, wo Sie das Elektrokabel der Kamera durch die Karosserie Ihres Autos zum Stromkabel des Rückfahrlichtes siehen können.
2. Einige Autos haben in der Nähe des Kennzeichens eine Bohrung, wo Sie das Kabel durchziehen konnen. Falls das nicht der Fall ist, müssen Sie in der Nähe des Kennzeichens, dicht an der Stelle, wo sich das Kabel der Kamera befindet, selbst ein Loch bohren. Wenn Sie den Platz für das Bohrloch festgelegt haben konnen Sie die Kamera und das Kennzeichen wieder demontieren. Wenn Sie eine vorhandene Öffnung benutzen, konnen Sie die zwei folgenden Schritte überspringen.
3. Bevor Sie bohren, demontieren Sie die Kamera und das Nummerschild. PRUFEN SIE, BEVOR SIE BOHREN, WAS SICH AUF DER RUCKSEITE DER STEILLE BEFINDET, WO SIE BOHREN WOLLEN! Sorgen Sie z.B. davon, dass sich Dort keine Elektrokabel, Flüssigkeitstanks oder Leitungen befinden. Beachten Sie alle Vorsichtsmaßnahmen!
4. Nachdem Sie gebohr haben, befestigen Sie den mitgelieferten Kantenschutz in der Bohrung, um das Kabel vor den scharfen Rändern des Bohrloches zu schützen. Dannziehen Sie das Kabel der Kamera ins Fahrzeuginnere.
5. Befestigen Sie den Sender im Kofferraum. Verbinden Sie das Kabel der Kamera und das Kabel des Senders mit dem Sender.

Wichtig:itte wahlen sie eine Position fur die Transmitterbox so nah wie möglich an dem Empfangsteil des Monitors um eine bestmögliche Übertragung zu gewährleisten. Die Kabellänge ist lang genug um vom hinteren Ende des Anhängers an eine Stelle im vorderen Bereich des Anhängers zu gelangen. Achten Sieitte auch darauf, dass die Transmitterbox nicht wasserdicht ist.

1. Schalten Sie die Zündung Ihres Auto an (nicht starten!),ziehen Sie die Handbremse an und legen Sie den Rückwartsgang ein. Dann schauen Sie am Heck Ihres Autos, wo sich der Rückfahrscheinwerfer befindet. Um die Kabel vom Rückfahrscheinwerfer zu finden, müssen Sie die Rückseite der Heckbeleuchting offen und die entsprechenden Kabel orten. Ggf. suchen Sie hierzu Ihr Autohaus oder die KfzWerkstatt Ihres Vertrauens auf.

2. Wenn Sie die entsprechenden Kabel gefunden haben, legen Sie das Kabel des Senders an den Verbindungspunkt. Sorgen Sieitte davon, das die Befestigung des Kabels sicher und fest ist, damit es beim Offnen und Schlieben der Heckklappe nicht beschadigt werden kann. Verlegen Sie das Kabel niemals außerhalb des Autos!

3. An der Kontaktdose des Rückfahrscheinwerfers sind zwei Drachte befestigt. Meistens ist der negative Draht schwarz und der positive farbig. Wenn Sie unsicher sind, können Sie mit einem 12 V Multimeter (im Fachhandel erhalten) prufen, welcher Draht positiv bzw. negativ ist. Folgen Sie der Bedienungsanleitung des Multimeters für den sicheren Gebrauch.

4. Wenn Sie festgestellt haben, welcher Draht positiv bzw. negativ ist, schalten Sie die Zündung aus und entfernen Sie das negative Kabel ihrer Autobatterie. So ist sichergestellt, das kein Strom auf den Drahten ist.
5. Verbinden Sie den roten Draht vom Kabel des Senders mit dem positive Draht des Rückfahrscheinwerfers. Benutzen Sie dazu die beiliegenden Kabelklemmen. Drücken Sie die Klemmen fest mit einer Zange zusammen und clipsen Sie die rote Plastikabdeckung über diese Kontaktstellen.

1. Verbinden Sie nun den schwarzen Draht des Sender-Kabels mit dem negative Draht des Rückfahrscheinwerfers. (Benutzen Sie auch hier die Kabelklemen)
2. Verschlieben Sie die Heckleuchte wieder (acht den Sie daraufuf, dass die Gluhlampe eingesetzt ist). Benutzen Sie Kabelbinder und spezielle Tapes (für Kabelverbindungen), damit alle Drahte und Kabel sicher und fest verlegt sind!
3. SchlieBen Sie das negative Kabel Ihrer Autobatterie wieder an.

Wenn Sie den passenden Platz zur Befestigung des Monitors gefunden haben, vergewissern Sie sich, das Ihnen nicht die Sicht versperrt wird während der Fahrt.

1. Reinigen Sie die Stelle gründlich vor der Befestigung
2. Positionieren Sie den Sauger auf der von Ihnen gewährten Flache
3. Pressen Sie den Sauger fest auf die gereinigte Oberfläche und

legen Sie den Hebel um damit der Sauger sicher und fest sitzt.

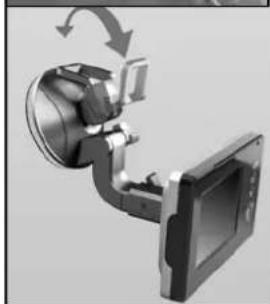

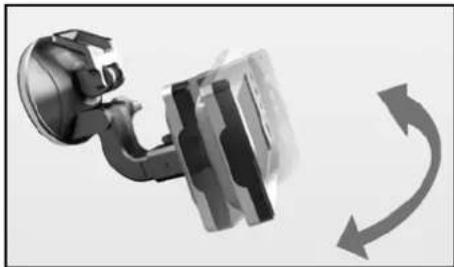

1. Schieber den Monitor in die am Sauger befindliche Halterung.
2. Drehen Sie den Arm der Halterung und richten Sie den Bildschirm in die gewünschte Position aus. Drehen Sie nun die Schrauben an.

1. Legen Sie das Netzkabel zum Zigarettenanzünder. Verlegen Sie das Kabel so, das es zu kein den Finschrankungen oder Behinderungen während der Fahrt kommt kann.
2. Stecken Sie den kleinen 12V Stecker von dem Netzkabel in die Öffnung auf der rechten Seite vom Monitor.
3. Den anderen Stecker des Kabels stecken Sie in den Zigarettenanzünder.

Um den festen Halt des Saugers zu gewährleisten wird der Gebrauch nur unter Einhaltung folgender Voraussetzungen empfohlen:

Die Temperatur der Oberfläche sollte zwischen 21 und 38 Grad Celsius liegen.
Der Gebrauch unter 10 Grad Celsius sollte vermieden werden.
Der Gebrauch bei direkter Sonneneinstrahlung solle vermieden werden.

Die Befestigung sollte vor direkter Sonneneinstrahlung geschützt werden.

ACHTUNG: BEI EXTREM HELLEN LICHTVERHÄLTNISSEN BENÖTI GT DER MONITOR EINIGE SEKunden UM SICH DIESEN LICHTVERHÄLTNISSEN ANZUPASSEN. WARTEN SIE BITTE MIT DEM RÜCKWÄRTS FAHREN BIS SICH DAS BILD STABI LI SIERT HAT.

System Test

1. Prufen Sie, ob Sie das negative Kabel der Autobatterie wieder befestigt haben.
2. Schalten Sie die Zündung Ihres Autos an (bitte nicht starten)
3. Ziehen Sie die Handbremse an und legen Sie den Rückwärtsgang ein.
4. Schauen Sie auf den Monitor. Wenn these Bild nicht identisch ist mit dem Bild, was Sie im Rückspiegel sehen, drücken Sie den Bild-Orientierungs (Image Orientation) Knopf am Monitor um das Bild zu korrigieren.
5. Nachdem Sie den Test zur Zufriedenheit beendet haben verlegen Sie alle noch frei liegenden Kabel.
6. Verlegen Sie nun alle Kabel hinter den Fahrzeugverkleidungen oder unter den Fahrzeugsteppichen, so daß sie nicht mehr sightbar sind. Gebrauchen Sie die beiliegenden Kabelbinder um die Kabel ordentlich zusammen zu binden.

BEDI ENUNG

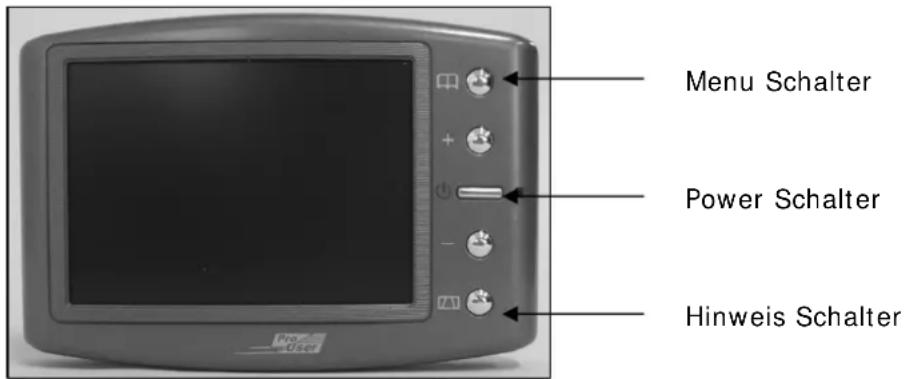

Der Monitor schaltet sich automatisch an, wenn der Rückwartsgang eingelegt wird. Des Weiteren sind 5 Kontrollknöffe am Monitor vorhanden.

Power Schalter

Drücken Sie den Power Schalter um den Monitor mit Strom zu versorgen. Wenn das Bild da ist, leuchtet die blaue LED auf. Wenn der Monitor Strom hat, aber das Bild ausgestellt ist, blinkt die blaue LED. Wenn der Monitor ausgeschaltet ist wird kein Bild angezeigt und die blaue LED ist aus.

Menu Schalter

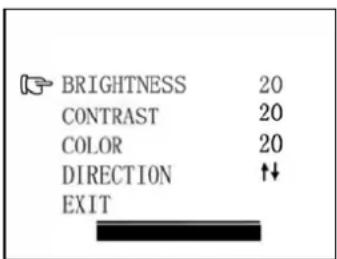

Wenn Sie den Schalter „Menu“ drücken, erscheint auf dem Monitor wie folgt:

Drucken Sie den "Menu" Schalter wiederholt um Helligkeit (brightness), Kontrast (contrast), Farbe (Color) oder Ausrichtung (Direction) des Bildes einzustellen.
Drucken Sie "+" oder "-um die Einstellungen zu korrigieren. Mit "+" erhöhen Sie die Einstellung, mit "-," verringn Sie die Einstellung.

Um die Ausrichtung des Monitor-Bildes zu ändern, drücken Sie den "Menu" Schalter bis "Direction" erscheint. Wenn Sie jetzt "+" oder -, wiederholt drucken, sind mehrere

Bildschirm-Einstellungen verfügbar. Die verschiedene Ansichten erfolglichen es Ihnen, die Kamera und den Monitor in jeder Position zu befestigen und stets das richtige Bild auf dem Monitor zu sehen.

Um das "Menu" zu verlassen, wahren Sie "EXIT" auf dem Bildschirm.

Hinweis-Schalter

Dieses Kamera System hat die Option, Ihr einen Abstands-Hinweis auf dem Display anzuzeigen. Hier konnen Sie visuell den Abstand zwischen dem Objekt hinter Imrem Fahrzeug und Ihr Fremahrzeug erkennen. Mit Druck auf den „Hinweis" Schalter konnen Sie diese Option an- und ausschalten.

Kanalwahl

Wenn das Menu nicht aktiviert ist, können sie mit den + und - Knöpfen von einer Kamera zur anderen wechseln.

TECHNISCHE SPEZIFI KATION

Kamera
Betriebsspannung	12V DC
Stromverbrauch	<150mA
Bildaufnahme	CMOS
Pixel	640x480
Bildaufläösung	>330
Linse	2,4mm
Kabelloser Transmitter
Übertragungsfrequency	2414MHz 2468MHz
Übertragungsdistance (frei) >80M
LCD Monitor
Betriebsspannung	12V DC
Stromverbrauch min. <45mA
Stromverbrauch max. <300mA
Sichtbarer LCD Monitor 3,5 inch
Pixel Bildschirm 320x240
Temperatur bei Gebrauch -10 to +45 Grad Celsius

R&TTE approved

UMWELTSCHUTZ

Unbrauchbare oder defekte elektronische Produkte dürfen nicht mit dem Hausmüll entsorgt worden.itte entsorgen Si diee Gerate an den davon vorgesehenen Entsorgungsstellen oder fragen Si Ihren Fachhandler.

GARANTIE

Pro User gewährt eine Garantie von 2 Jahren ab Kaufdatum. Die Garantie ist nicht übertragbar. Garantie wird gewährt auf Verarbeitungsmängel und Materialschäden. In Garantiefallen senden Sieitte das Gerät mit dem Kaufbeleg an ihren Handler oder an einen autorisierten Pro User Vertreter. Die Garantie erlischt, wenn das Gerät beschädigt wurde, wenn Bedienungsfehler vorliegen oder bei unfachmännischer Reparatur durch nicht autorisierte Personen. Bei anerkanter Garantie wird Pro User das Gerät reparieren oder Erssatz leisten. Pro User ist nicht verantwortlich zu machen für Folgeschäden oder sonstige Unannehmlichkeiten.
