RVC3620N - Caméra de recul Pro-User - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Caméra de recul Pro-User RVC3620N, résolution 600 TVL, angle de vision 120°, étanchéité IP67, alimentation 12V.
Utilisation	Conçue pour être installée à l'arrière des véhicules afin d'améliorer la visibilité lors de la marche arrière.
Maintenance et réparation	Vérifier régulièrement le câblage et l'état de la lentille. Nettoyer la lentille avec un chiffon doux pour éviter les obstructions.
Sécurité	Assurez-vous que la caméra est correctement installée pour éviter les angles morts. Ne pas utiliser la caméra comme unique moyen de surveillance.
Informations générales	Compatible avec la plupart des écrans de voiture. Installation recommandée par un professionnel pour garantir un fonctionnement optimal.

FOIRE AUX QUESTIONS - RVC3620N Pro-User

Comment installer la caméra de recul Pro-User RVC3620N ?

Pour installer la caméra de recul Pro-User RVC3620N, commencez par fixer la caméra sur le support de montage à l'arrière de votre véhicule. Ensuite, connectez les câbles de la caméra à l'alimentation électrique et à l'écran de visualisation selon le schéma fourni dans le manuel d'utilisation.

Pourquoi ma caméra de recul n'affiche-t-elle pas d'image ?

Si votre caméra de recul n'affiche pas d'image, vérifiez les connexions des câbles. Assurez-vous que le câble d'alimentation est correctement connecté et que le câble vidéo est bien branché à l'écran. Si cela ne résout pas le problème, essayez de redémarrer le système.

La qualité de l'image de ma caméra de recul est-elle floue, que faire ?

Si l'image de votre caméra de recul est floue, vérifiez si l'objectif de la caméra est propre. Nettoyez-le délicatement avec un chiffon doux. Si l'image reste floue, vérifiez si la caméra est correctement alignée et si les paramètres de résolution sont réglés correctement sur l'écran.

La caméra de recul fonctionne-t-elle la nuit ?

Oui, la Pro-User RVC3620N est équipée de LEDs infrarouges qui lui permettent de fonctionner dans des conditions de faible luminosité. Si vous rencontrez des problèmes de visibilité la nuit, vérifiez que les LEDs ne sont pas obstruées.

Comment régler l'angle de vue de ma caméra de recul ?

Pour régler l'angle de vue de votre caméra de recul, ajustez le support de montage de la caméra pour l'orienter dans la direction souhaitée. Assurez-vous que l'angle de vue est optimal pour éviter les angles morts lors de la conduite en marche arrière.

Puis-je utiliser la caméra de recul Pro-User RVC3620N avec un écran d'origine de ma voiture ?

Oui, la caméra de recul Pro-User RVC3620N peut être utilisée avec un écran d'origine, à condition que celui-ci dispose d'une entrée vidéo compatible. Consultez le manuel de votre véhicule pour plus d'informations sur les connexions.

La caméra de recul est-elle imperméable ?

Oui, la Pro-User RVC3620N est conçue pour être résistante à l'eau et peut être utilisée dans des conditions météorologiques variées. Assurez-vous que les connexions électriques sont correctement scellées pour éviter toute infiltration d'eau.

Que faire si j'entends des interférences dans l'audio de ma caméra ?

Si vous entendez des interférences audio, vérifiez les câbles de connexion pour vous assurer qu'ils sont correctement isolés. Évitez de faire passer les câbles vidéo à proximité des câbles d'alimentation pour minimiser les interférences.

Comment réinitialiser ma caméra de recul Pro-User RVC3620N ?

Pour réinitialiser votre caméra de recul, débranchez l'alimentation pendant environ 10 secondes, puis rebranchez-la. Cela devrait réinitialiser le système et résoudre certains problèmes de fonctionnement.

MODE D'EMPLOI RVC3620N Pro-User

avec écran 3,5 pouces

Montage des Monitors

Le Pro-User RVC3620N fait partie de la gamme de cameras de recules sans fils de dernières génération fabriqués par Pro User International Ltd.

Félicitations! Le système Pro-User améliorera considérablement votre vue vers l'arrière de votre voiture, camping-car, caravane ou remorque, si vous l'utilise comme déscrit cédessous. Nous avons testé sérieusement ce système pour être sur que vous pourrez vous en servir sans problèmes et que vous serez entièrement satisfait de son fonctionnement.

S'il vous plait, veuilles dire attentivement cette notice et suivre les instruction.

IMPORTANT - CONSIGNES DE SECURITE

Avant l'installation

Si vous ne vous sentez pas capable d'intervenir sur le circuit électrique 12 volt DC d'une voiture, de démonter et remonter les panneaux interieurs, la moquette, le tableau de bord ou d'autres pieces de votre voiture, on vous conseille de prendre contact avec votre concessionnaire, votre garage ou centre auto pour faire installer ce système de façon professionnelle par une personne qualifié.

Interférence

Comme tous les systèmes sans fil, le Pro-User pourrait être trouble dans son fonctionnement par des portables, des casques bluetooth, des systèmes GPS, des cables électrique, ou par d'autres appareils électriques.

Réparation

La camera et le moniteur ne doivent jamais été ouvert. Autrement l'utilisateur pert la garantie.

CONTENU

1. Moniteur et bras de fixation

1. Camera avec plaque de fixation x2

1. Boitier transmetteur x2

1. Accessoires de fixation x2

1. Câble d'alimentation

1. Câble d'alimentation transmetteur x2

INSTALLATION

C'est instructions d'installation ne s'appliquent pas à tous les vehicules mais à la majorité. Sur certains vehicules il n'est pas possible de fixer laamera sur la plaque d'immatriculation. Dans ce cas contacter votre concessionnaire ou votre garagiste afin de trouver un autre endroit approprié.

Camera installation

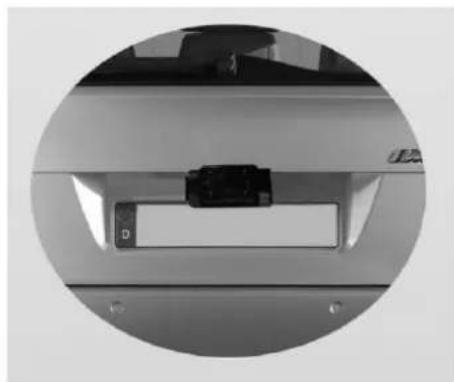

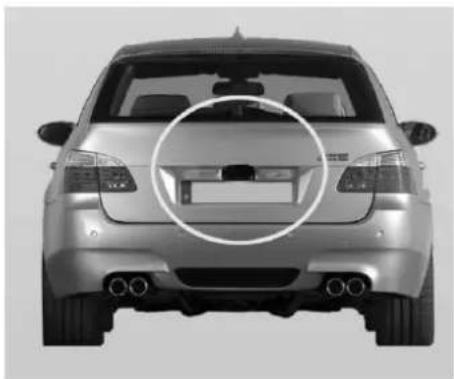

Il y'a différentes manières de fixer la camera de recule. La plus pratique étant à proximé de la plaque d'immatriculation du vehicule et de votre remorque ou caravane. Nous fournissons 2 plaques de montage qui se fixent derrière la plaque d'immatriculation de votre voiture et caravane. Laamera est inclinable, l'angle de vue peut donc être ajusté manuellement verticalément. Assurez vous que le champ de vue de la camera est libre.

Vous disposer de 2 cameras et de 2 plaques de fixation. Les 2 s'installent de la même manière. Sur certains vehicules il n'est pas possible de fixer la camera à l'aide des plaques de montages fournies. Alors il vous faut trouver un autre endroit à l'arrête du vehicule ou de la caravane pour fixer laamera.

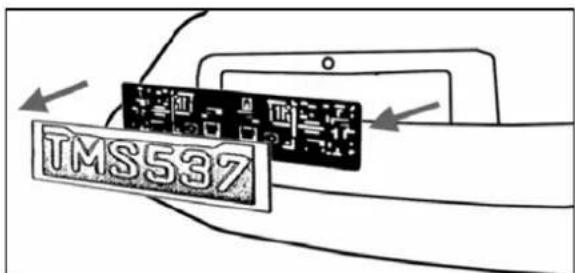

1. Enlevez la plaque d'immatriculation (et porte plaque) en la dévissant ou en enlevant les rivets.

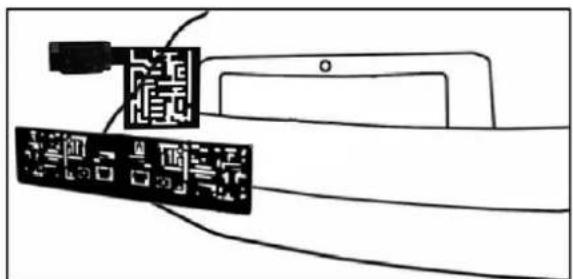

1. Placez la plaque de montage (avec laamera) derrières la plaque d'immatriculation puis fixez les solidairement avec la plaque d'immatriculation. Par vis ou rivets.

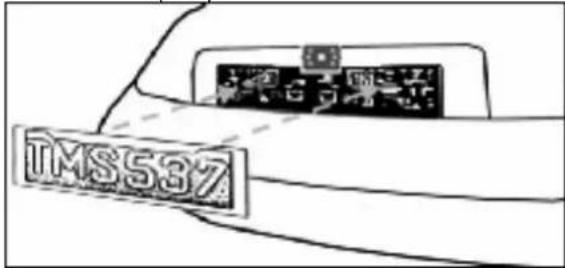

1. Fixer la plaque d'immatriculation sur le support de plaque.

1. Choisissez un chemin d'accès pour le cable d'alimentation de la camera dans l'intérieur du coffre de votre vehicule (et caravane) afin de le brancher sur le faisceau électrique de l'ampoule de marche arrière. Si vous avez des doutes, consultez un professionnel. Voitre garagiste, centre auto ou concessionnaire.
2. Certains vehicules (caravane) ont d'origine un trou à cet effet, qui vous permet de faire passer le cable d'alimentation. Dans le cas contraire il vous faut percer un trou. De préférence derrière la plaque d'immatriculation. Une fois que vous avez identifié l'endetroit retirez la camera. Si vous avez la possibilité d'utiliser un trou de passage existant alors vous pouvez sauter le 2 points suivants.
3. Avant de PERCER un TROU, vous devez VERIFIER CE QU'IL Y'A DERRIERE, à l'intérieur de votre vehicule. Si il y'a des cables, composant ou autre objet, alors vous doivent avoir chosen un autre endroit pour pincer le trou. Enlever la plaque et laamera avant de pincer.
4. ÀpRES avoir percer le trou, veuillez insérer la bague de passage fournie. Elle protège votre cable d'alimentation contre les bords tranchants.
5. Maintenant fixez le boitier transmetteur dans votre coffre ( dans votre caravane). Raccordez le cable d'alimentation à votreamera puis au boitier de transmission. REMARQUE: Placer le transmetteur le plus pris possible du recepteur (monitre). Le cable d'alimentation est suffisamment long pour pouvoir placer le transmetteur a l'avant de votre caravane ou remorque. Le boitier du transmetteur n'est pas etanche!
6. En suite vous devez identifier l'ampoule de marche arrière (généralement le feu blanc). Tournez la cléf de contact de votre vehicule, serrez le frein à main puis enclencher la marche arrrière. Regardez à l'arrête de votre vehicule (caravane) ou demander à une autre personne de regardez qu'elle ampoule s'allume. Trouvez le cable qui alimentée l'ampoule de marche arrrière. Pour se faire vous devez returnez à l'arrête de votre vehicule. Si vous n'y parvenez pas alors consultez un professionnel, votre garagiste ou concessionnaire.

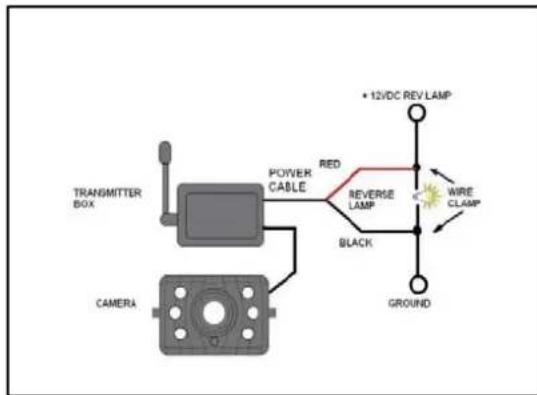

7. Une fois le circuit électrique le l'ampoule de marche arrêté identifié, vous devez passer le cable d'alimentation du boîtier transmetteur vers le cable électrique de l'ampoule. Fixez le de manière très sur. Le cable ne doit pas pouvoir être arraché par des objets transportés dans le coffre ultérieurement. Ne jamais faïre passer le cable à l'extérieur du vehicule (remorque ou caravane)!

8. La plus part des ampoules de marche arrrière sont alimenté par 2 fils électriques. En général le noir est le négatif et le rouge le positif. Dans le doute contrôlez avec un voltmètre 12V (disponible dans la majorité des magasins de bricolage) ou allez consulter un professionnel. Suivez les instructions de la notice du voltmètre.

9. Avec d'éternité les polarités des fils électriques veuillesz rétirer la cléf de contacte puis déconnectez la cosse (-) négative de votre batterie de démarrage

(la batterie se situe souvent dans le compartmentement moteur du vehicule), ici afin d'être sur qu'il n'y ai plus de courant dans les circuits electrique. Pour trouver la batterie veuillez consulter la notice de votre vehicule.

1. Fixez le fil rouge du cable de l'émetteur à l'aide du connecteur rouge dans le cable positif (+) des feuels de recule. Prenez une pince pour faire entrer la languette métallique et pliez/accrochez ensuite le couvercle rouge en plastique.

1. Puis repetez l'opération (14) avec le cable négatif (-) (souvent noir).
2. Replacez l'ampoule de marque arrirée et le cache puis sécuriser les câbles de sorte qu'il de puisse pas été accrochés par un objet transporte dans le coffre. Pour sécuriser les câbles, veuillez utiliser des serre-fils ou du ruban adhési pour installations électriques.
3. Reconnecté la cosse négative à votre batterie.

Installation du moniteur

Choisissez un endroit qui ne puisse pas génir la visibilité du conducteur ou d'une manière générale génir la conduite.

1. Avant de fixer la ventouse, veuillez bien nettoyer l'endetroit ou vous youlez la fixer.
2. Positionner la ventouse sur une surface parfaitement plane, lisse et propre.

1. Appuyer la ventouse sur la surface et faite basculer le loquet.
2. Enficher le moniteur sur la fixation.
3. Ajuster l'orientation du moniteur puis serer la vis.

1. Passer la cable d'alimentation entre le moniteur et votre prise allume cigare de sorte qu'il ne puisse en aucun cas génér le conducteur. Meme si il avait tomber.
2. Insérer le petit connecteur dans le cote croit du moniteur, c'est le cable d'alimentation 12V.
3. Brancher la prise d'alimentation dans la prise allume cigare de votre vehicule.

Pour optimiser la fixation du moniteur sur le tableau de bord il est recommandé:

• De l'installer lors de températures ambiantes de 21 à 38 C°.
• De ne pas le coller lors de températures sous 10^
• Ne pas exposer la fixation directement au soleil.
• De bien dégraisser l'endetroit de fixation.

Proteger l'installation des rayons du soleil pendant 24 heures.

REMARQUE: lors d'une lumière ambiente très Claire, le moniteur nécessite un certain temps d'adaptation.

Pour tester le système

1. Assurez you que la cosse negative est branchee sur la batterie du vehicule.
2. Mettez le contact en tournant la clef, ne démarrez pas..
3. Serrez le frein à main puis engagez la marche arrière.
4. Regardez le moniteur, si l'image ne correspond pas à celle que vous VOYZ dans le rétroviseur, veuillez appuyer sur la touché d'orientation de l'image.
5. Une fois le test effectué et si vous étés satisfait du résultat, alors fixer définitivement les câbles d'alimentation dans votre coffre.
6. Placez les câbles derrière les caches et moquettes de votre vehicule. Utilisez les serres fils fournis pour fixer le surplus de câbles.

FONCTIONEMENT

Appuyez sur le bouton POWER pour allumer le moniteur. Une LED s'éclaire quand l'image apparait. Si le moniteur est allumé mais sans image, alors la LED bleu clignote. Lorsque le moniteur est étant, pas d'image apparait et la LED bleu ne s'allume pas.

Bouton MENU

Appuyer sur le bouton MENU pour entrer dans le menu comme démontré dans l'image ci-dessous:

Appuyer de nouveau sur le bouton MENU pour valider une sélection Brightness (luminosité), contrast, colour ou direction l'image.

Appuyer sur + et - pour effectuer le réglage.

Pour quitter le menu, Sélectionnez EXIT.

Bouton GUI DELINE (grille de graduation)

Cette camera de recule dispose d'un dispositif qui affiche une graduation de distance sur le moniteur.

Ceci vous aide à évaluer la distance entre votre vehicule et l'obstacle derrière votre vehicule. En appuyant sur le bouton GUIDLINE vous activez et désactiver le dispositif.

Bouton de commutation pour passer d'uneamera à l'autre

Le MENU éteint, appuyez sur les boutons + ou - pour passer de laamera du vehicule à celle de la remorque (caravane).

CHARACTERISTIQUES TECHNIQUES

Caméra
Alimentation	12V DC
Consommation	<150mA
Capteur	CMOS
Nombre. de pixel 640x480
Résolution	>330
Lentille	2,4mm
Transmetteur sans fil
Fréquence de transmission 2414MHz? 2468MHz
Porte (champ libre) >80M
Moniteur LCD
Alimentation	12V DC
Consommation en veille <45mA
Consommation en fonctionnement <350mA
Taille de l'écran LCD 3,5inch
Nombre. de pixel 320x240
Température de fonctionnement -10 to +45	°C°

E8 R&TTE 0208104 approved

CONSIGNES DE MISE A REBU

Les apparèils électroniques ne doivent pas été mis à rebu avec les ordures menagères. Veuillez les porter au décheteries prévues à cet effet. Consultez votre revendeur ou votre mairie afin de connaître la procédure de recyclage.

GARANTIE

Pro-User garantie ses produits pendant 2 ans à partir de la date d'achat originelle. La garantie n'est pas transférable. La garantie en cas de panne couvre uniquement la main d'oeuvre et le matériel. Pour faire valorir la garantie veuillez returnez l'appareil à votre revendeur ou représentant officiel Pro-User accompagner de votre facture d'achat. La garantie ne s'applique pas si l'appareil a été endommagé ou détourné de sont utilisation initiale tel que décrite dans la notice d'utilisation. La garantie ne s'applique pas si il y'a eu des tentatives de réparation non autorisées. Pro-User ne s'engage sur aucun autre terme de garantie. Pro-User est responsable que de la réparation ou de l'échange du produit (à la désction de Pro-User) et non des dommages ou désgrément résultat du début et de l'utilisation du produit.
