DRC4310 - Caméra de recul Pro-User - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra de recul sans fil
Marque	Pro-User
Modèle	DRC4310
Taille de l'écran	12 cm (4,3 pouces)
Résolution de l'écran	480 x 272 pixels
Résolution de la caméra	640 x 480 pixels
Capteur	CMOS
Lentille	F1,7 mm / F2,4
Alimentation	8-28 V CC
Consommation caméra	< 120 mA (sans IR) ; < 170 mA (avec IR)
Consommation moniteur (veille)	< 50 mA
Consommation moniteur (actif)	< 200 mA
Fréquence de transmission	2,4 GHz (bande ISM)
Portée (champ libre)	100 m
Température de fonctionnement	-10°C à +45°C
Garantie	2 ans
Contenu du carton	Moniteur avec support, caméra avec plaque de fixation, accessoires de fixation, câble d'alimentation
Fonctions principales	Transmission sans fil, grille de distance, orientation d'image réglable, appairage caméra-moniteur
Installation	Caméra sur plaque d'immatriculation, moniteur sur pare-brise ou tableau de bord

FOIRE AUX QUESTIONS - DRC4310 Pro-User

Comment installer la caméra sur le véhicule ?

Fixez la plaque de montage derrière la plaque d'immatriculation, puis vissez la caméra sur la plaque. Acheminez le câble d'alimentation dans le coffre et branchez-le sur le feu de recule (positif et négatif). Consultez un professionnel si nécessaire.

Comment associer la caméra et le moniteur ?

Allumez le moniteur, appuyez sur MENU, sélectionnez 'PAIR' avec les flèches, puis validez avec POWER. Ensuite, appuyez sur le bouton en caoutchouc sous la caméra. 'OK' s'affiche quand l'appairage est réussi.

Pourquoi l'écran reste noir alors que la marche arrière est enclenchée ?

Vérifiez que le moniteur est allumé (bouton POWER) et que la LED bleue est fixe. Si elle clignote, l'appairage est perdu : refaites la procédure. Assurez-vous aussi que l'alimentation de la caméra est correctement branchée.

Comment régler la luminosité, le contraste et la couleur ?

Appuyez sur MENU, sélectionnez 'Ecran' avec les flèches, validez avec POWER. Utilisez les flèches pour choisir le réglage (luminosité, contraste, couleur), puis POWER pour ajuster. Appuyez sur MENU pour sauvegarder et quitter.

Puis-je changer l'orientation de l'image si la caméra est installée à l'envers ?

Oui, dans le menu 'Picture direction', appuyez sur POWER pour faire défiler les orientations possibles. L'image se retourne à chaque pression. Appuyez sur MENU pour enregistrer.

Comment activer la grille de distance ?

Appuyez sur le bouton GUIDELINE situé sur le moniteur. La grille s'affiche ou se masque à chaque pression. Elle aide à évaluer la distance avec les obstacles.

Quelle est la consommation électrique du système ?

La caméra consomme moins de 120 mA (sans IR) ou 170 mA (avec IR). Le moniteur consomme moins de 50 mA en veille et moins de 200 mA en fonctionnement. L'alimentation doit être 8-28 V CC.

Que faire si l'image est floue ou parasite ?

Vérifiez que la caméra est bien orientée et que son champ de vue est dégagé. Éloignez les sources d'interférences (téléphones, GPS, routeurs). Si le problème persiste, refaites l'appairage.

Comment entretenir le système ?

Nettoyez l'écran et la caméra avec un chiffon doux et sec. N'utilisez pas de produits chimiques. Vérifiez régulièrement les connexions électriques. Ne pas ouvrir les appareils sous peine d'annuler la garantie.

Que faire en cas de panne ?

Contactez votre revendeur ou un représentant Pro-User avec la facture d'achat. La garantie de 2 ans couvre la main-d'œuvre et les pièces. N'essayez pas de réparer vous-même.

MODE D'EMPLOI DRC4310 Pro-User

avec écran 12cm / 4,3"

Montage des Monitors

Le Pro-User DRC4310 fait partie de la gamme de cameras de recules sans fils de dernières génération fabriqués par Pro User International Ltd.

Félicitations! Laamera de recul numérique Pro-User améliorera considérablement votre vue vers l'arrière de votre voiture, camping-car, caravane ou remorque, si vous l'utilise comme décrit ci-dessous. Nous avons testé sérieusement ce système pour être sur que vous pourrez vous en servir sans problèmes et que vous serez entièrement satisfait de son fonctionnement.

S'il vous plait, veuilles dire attentivement cette notice et suivre les instruction.

IMPORTANT - CONSIGNES DE SECURITE

Avant l'installation

Si vous ne vous sentez pas capable d'intervenir sur le circuit électrique 12/24 volt DC d'une voiture, de démonter et remonter les panneaux interieurs, la moquette, le tableau de bord ou d'autres pieces de votre voiture, on vous conseille de prendre contact avec votre concessionnaire, votre garage ou centre auto pour faire installer ce système de façon professionnelle par une personne qualifié.

Interférence

Ce système sans fil, le Pro-User ne pourrait pas'être trouble dans son fonctionnement par des portables, des casques bluetooth, des systèmes GPS, des cables électrique, routeur WiFi ou par d'autres appareils électriques.

Réparation

La camera et le moniteur ne doivent jamais être ouvert. Autrement l'utilisateur pert la garantie.

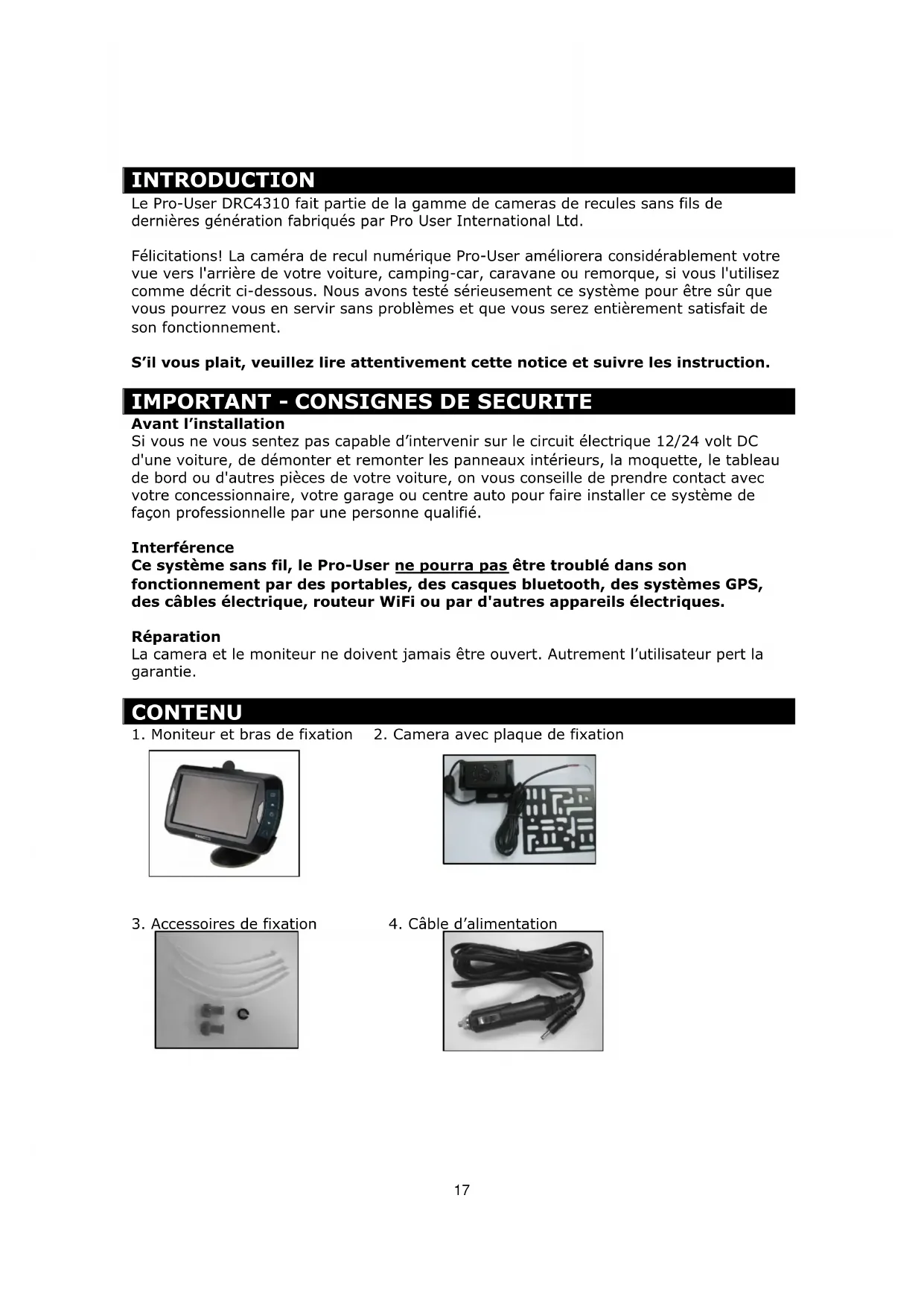

CONTENU

1. Moniteur et bras de fixation

2. Camera avec plaque de fixation

1. Accessoires de fixation

1. Câble d'alimentation

INSTALLATION

C'est instructions d'installation ne s'appliquent pas à tous les vehicules mais à la majorité. Sur certains vehicules il n'est pas possible de fixer laamera sur la plaque d'immatriculation. Dans ce cas contacter votre concessionnaire ou votre garagiste afin de trouver un autre endroit approprié.

Camera installation

Il y'a différentes manières de fixer la camera de recule. La plus pratique étant à proximé de la plaque d'immatriculation du vehicule. Nous fournissons 1 plaque de montage qui se fixe derrière la plaque d'immatriculation. Laamera de recul peut se fixer sur ces plaques de montages. Laamera est inclinable, l'angle de vue peut donc être ajusté manuellement verticalement. Assurez-vous que le champ de vue de la camera est libre.

Sur certains vehicules il n'est pas possible de fixer laamera à l'aide des plaques de montages fournies. Alors il vous faut才知道 un autre endroit à l'arrête du vehicule pour fixer laamera.

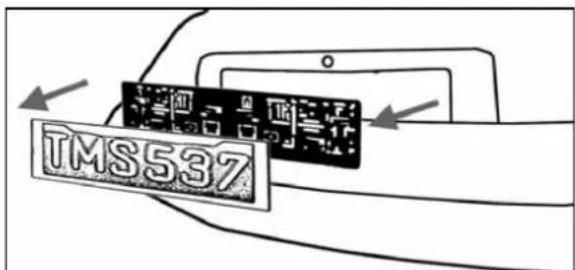

1. Enlevez la plaque d'immatriculation (et porte plaque) en la dévissant ou en enlevant les rivets.

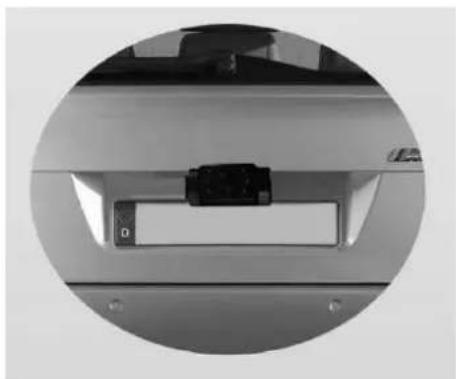

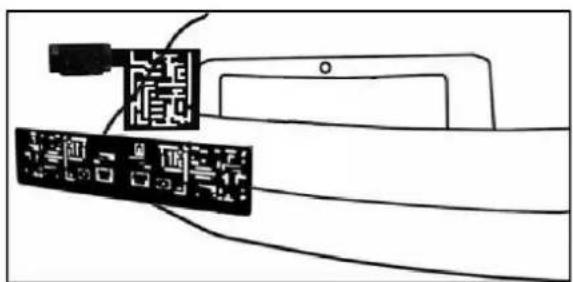

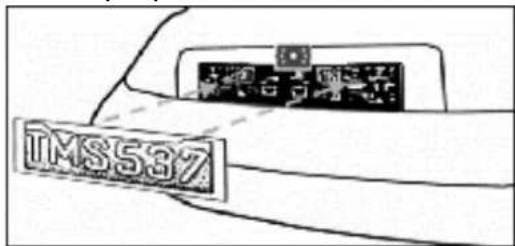

1. Placez la plaque de montage (avec laamera) derrières la plaque d'immatriculation puis fixez les solidairement avec la plaque d'immatriculation. Par vis ou rivets.

1. Fixer la plaque d'immatriculation sur le support de plaque.

1. Choisissez un chemin d'accès pour le cable d'alimentation de la camera dans l'intérieur du coffre de votre vehicule afin de le brancher sur le faisceau électrique de l'ampoule de marche arrêté. Si vous avez des doutes, consultez un professionnel. Notre garagiste, centre auto ou concessionnaire.

2. Certains vehicules ont d'origine un trou à cet effet, qui vous permet de faire passer le cable d'alimentation. Dans le cas contraire il vous faut percer un trou. De préférence derrière la plaque d'immatriculation. Une fois que vous avez identifié l'endroit retirez la camera. Si vous avez la possibilité d'utiliser un trou de passage existant alors vous pouvez sauter le 2 points suivants.

3. Avant de PERCER un TROU, vous devez VERIFIER CE QU'IL Y'A DERRIERE, à l'intérieur de votre vehicule. Si il y'a des cables, composant ou autre objet, alors vous devez désirir un autre endroit pour pincer le trou. Enlever la plaque et laamera avant de pincer.

4. ÀpRES avoir pearcher le trou, veuillez insérer la bague de passage fournie. Elle protège votre cable d'alimentation contre les bords tranchants.

5. Maintenant fixez le boitier transmetteur dans votre coffre. Raccordez le cable d'alimentation à votreamera puis au boitier de transmission.

6. En suite vous devez identifier l'ampoule de marche arrière (généralement le feu blanc). Tournez la cléf de contact de votre vehicule, serrez le frein à main puis enclencher la marche arrrière. Regardez à l'arrête de votre vehicule ou demander à une autre personne de regarder celle ampoule s'allume. Trouvez le cable 12/24V qui alimentée l'ampoule de marche arrrière. Pour se faire vous devez returner à l'arrête de votre vehicule. Si vous n'y parvenez pas alors consultez un professionnel, votre garagiste ou concessionnaire.

7. Une fois le circuit électrique le l'ampoule de marche arrêté identifié, vous nevez passer le cable d'alimentation du boîtier transmetteur vers le cable électrique de

I'ampoule. Fixez le de manière tres sur. Le cable ne doit pas pouvoir etre arraché par des objets transportes dans le coffre ulterieurement. Ne jamais faire passer le cable à I'extérieur du vehicule!

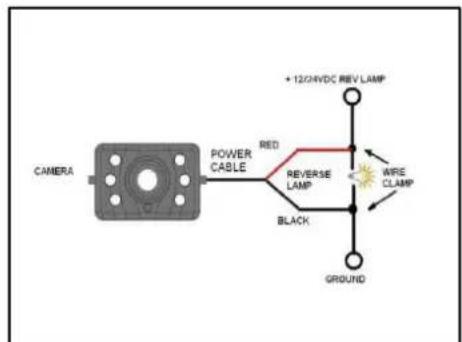

1. La plus part des ampoules de marche arrirè sont alimenté par 2 fils électriques. En général le noir est le négatif et le rouge le positif. Dans le doute contrôlez avec un voltmètre 12V/24V (disponible dans la majorité des magasins de bricolage) ou allez consulter un professionnel. Suivez les instructions de la notice du voltmètre.

1. ÀpRES avoir déterminé les polarités des fils électriques veuilles retarder la cléf de contact puis déconnectez la cosse (-) négative de votre batterie de démarrage (la batterie se situe souvent dans le compartment moteur du vehicule), ceci afin d'être sur qu'il n'y ai plus de courant dans les circuits électrique. Pour trouver la batterie veuillez consulter la notice de votre vehicule.

2. Fixez le fil rouge du cable de l'émetteur à l'aide du connecteur rouge dans le cable positif (+) des feuels de recule. Prenez une pince pour faire entrer la languette métallique et pliez/accrochez ensuite le couvercle rouge en plastique.

1. Puis repetez l'opération (14) avec le cable négatif (-) (souvent noir).
2. Replacez l'ampoule de marque arrirée et le cache puis sécuriser les cables de sorte qu'il de puisse pas été accrochés par un objet transporte dans le coffre. Pour sécuriser les cables, veuillez utiliser des serre-fils ou du ruban adhési pour installations électriques.
3. Reconnecté la cosse négative à votre batterie.

Installation du moniteur

Choisissez un endroit qui ne puisse pas générer la visibilité du conducteur ou d'une manière générale générer la conduite.

1. Avant de fixer la ventouse, veuillez bien nettoyer l'endroit où vous pouze la fixer.
2. Positionner la ventouse sur une surface parfaitement plane, lisse et propre.
3. Appuyer la ventouse sur la surface et faite basculer le loquet.

1. Enficher le moniteur sur la fixation.
2. Ajuster l'orientation du moniteur puis serrer la vis.

1. Passer la cable d'alimentation 12/24V entre le moniteur et votre prise allume cigare de sorte qu'il ne puisse en aucun cas généré le conducteur. Meme si il avait tomber.
2. Insérer le petit connecteur dans le côté droit du moniteur, c'est le cable d'alimentation 12V/24V.
3. Brancher la prise d'alimentation dans la prise allume cigare de votre vehicule.

Pour optimiser la fixation du moniteur sur le tableau de bord il est recommendé:

• De l'installer lors de températures ambiantes de 21 à 38 C°.
• De ne pas le coller lors de températures sous 10C^
• Ne pas exposer la fixation directement au soleil.
• De bien dégraisser l'endetroit de fixation.

Protégér l'installation des rayons du soleil pendant 24 heures.

REMARQUE: lors d'une lumière ambiente très Claire, le moniteur nécessite un certain temps d'adaptation.

Pour tester le système

1. Assurez-vous que la cosse négative est branchée sur la batterie du vehicule.
2. Mettez le contact en tournant la clef, ne démarrez pas..
3. Serrez le frein à main puisengagez la marche arriere.
4. Une fois le test effectué et si vous étés satisfait du résultat, alors fixer définitivement les câbles d'alimentation dans votre coffre.
5. Placez les cables derriere les caches et moquettes de votre vehicule. Utilisez les serres fils fournis pour fixer le surplus de cables.

FONCTIONEMENT

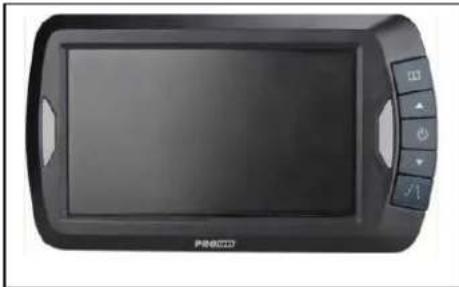

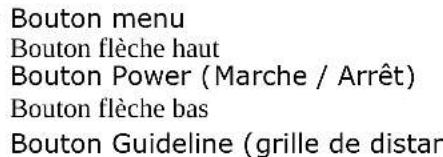

5 Boutons de contrôle sont à votre disposition sur le moniteur:

Bouton POWER (M/A)

Appuyez sur le bouton POWER pour allumer le moniteur. Le moniteur s'allume automatiquement des que la marche arrière est enclenchée (si laamera et le moniteur ont déjà été associé comme décrit plus bas).

Une LED s'éclaire quand l'image apparait. Si le monateur est allumé mais sans image, alors la LED bleu clignote. Lorsque le monateur est étant, pas d'image apparait et la LED bleu ne s'allume pas.

Bouton MENU

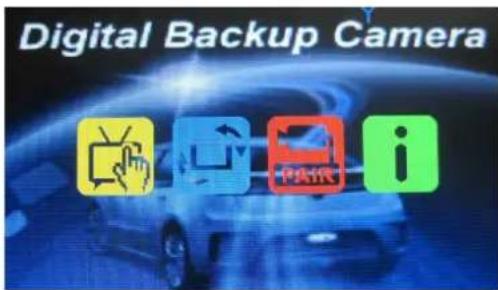

Appuyer sur le bouton MENU pour entrer dans le menu comme démontré dans l'image ci-dessous:

En général, selectionnez le menu en utilisant les touches flèches mais confirmer cette choses en appuyant sur le bouton marche/arrêt.

Parrainage de laamera avec le moniteur.

Selectionnez le menu « PAIR » à l'aide des touches flèches afin derialcder à l'association de la camera et de I'écran. Juste apres appuyer sur le bouton en caoutchouc sur le bas de laamera. Une fois le signal correctement reçu par le moniteur « OK » s'affiche sur le moniteur. Le moniteur et la camera sont maintainant parrainées et s'associent automatiquement a chaque mise en route. Appuyez de nouveau sur le bouton menu pour sortir du menu.

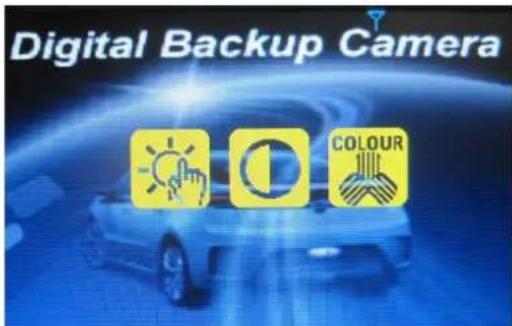

Picture SPEC:

Veuillez selectionner le menu "Ecran" à l'aide des touches flèches puis confirmez avec la touche marche/arrêt. Ici vous pouvez régler la luminosité, le contraste et la couleur.

Choisissez le bon réglage à l'aide de touches flèches puis validez en appuyant sur la touche marche/arrêt

Afin de sauvegarder vos réglages et quitter le menu, appuyez sur la touche MENU.

Orientation:

Dans le menu "Picture direction" vous pouvez changer l'orientation de l'image. Ces différentes vue vous permettent d'installer la camera dans n'importe quel sens et de plusieurs jours avoir une image correctement positionné. Sélectionnez le menu "Picture direction" puis appuyez sur la touche marche/arrêt (power). A chaque pression l'orientation de l'image change.

Afin de sauvegarder vos réglages et quitter le menu, appuyez sur la touche MENU.

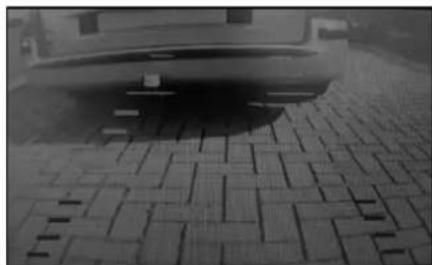

Bouton GUIDELINE (grille de distance)

Cetteamera de recul dispose d'un dispositif qui affiche une graduation de distance sur le moniteur. Ceci vous aide à évaluer la distance entre votre vehicule et l'obstacle derrière votre vehicule. En appuyant sur le bouton GUIDELINE vous activez et désactivez le dispositif.

CHARACTERISTIQUES TECHNIQUES

Caméra
Alimentation 8-28V DC
Consummation <120mA (sans IR*) ; <170mA (avec IR*)
Capteur CMOS
Nombre. de pixel 640x480
Lentille F1,7mm / F2,4
Transmetteur sans fil
Fréquence de transmission 2.4G (ISM band)
Porté (champ libre) 100M
Moniteur LCD
Alimentation 8-28V DC
Consummation en veille <50mA
Consummation en fonctionnement <200mA
Taille de l'écran LCD 12cm / 4.3 inch
Nombre. de pixel 480x272
Température de fonctionnement -10 to +45	C°

• IR = LED Infrarouge
  Ce model peut être utilisé dans les pays de l'union européen.

R&TTE

approved

CE0560

CONSIGNES DE MISE A REBU

Les apparèils électroniques ne doivent pas être mis à rebu avec les ordures menagères. Veuillez les porter aux décheteries prévues à cet effet.

Consultez votre revendeur ou votre mairie afin de connaître la méthode de recyclage.

GARANTIE

Pro-User garantie ses produits pendant 2 ans à partir de la date d'achat originelle. La garantie n'est pas transférable. La garantie en cas de panne couvre uniquement la main d'oeuvre et le matériel. Pour faire valor la garantie veuillez returner l'appareil à votre revendeur ou représentant officiel Pro-User accompagner de toute facture d'achat. La garantie ne s'applique pas si l'appareil a été endommagé ou détourné de son utilisation initiale tel que désrite dans la notice d'utilisation. La garantie ne s'applique pas si il y'a eu des tentatives de réparation non autorisées. Pro-User ne s'engage sur aucun autre terme de garantie. Pro-User est responsable que de la réparation ou de l'échange du produit (à la désction de Pro-User) et non des dommages ou désgrément resultant du défaut et de l'utilisation du produit.
