GEBRUIKSAANWIJZING DRC4310 Pro-User

met 12cm / 4,3" monitor

DRC4310

R&TTE

approved

CE0560

CE

E24

10R-041153

PROUSER

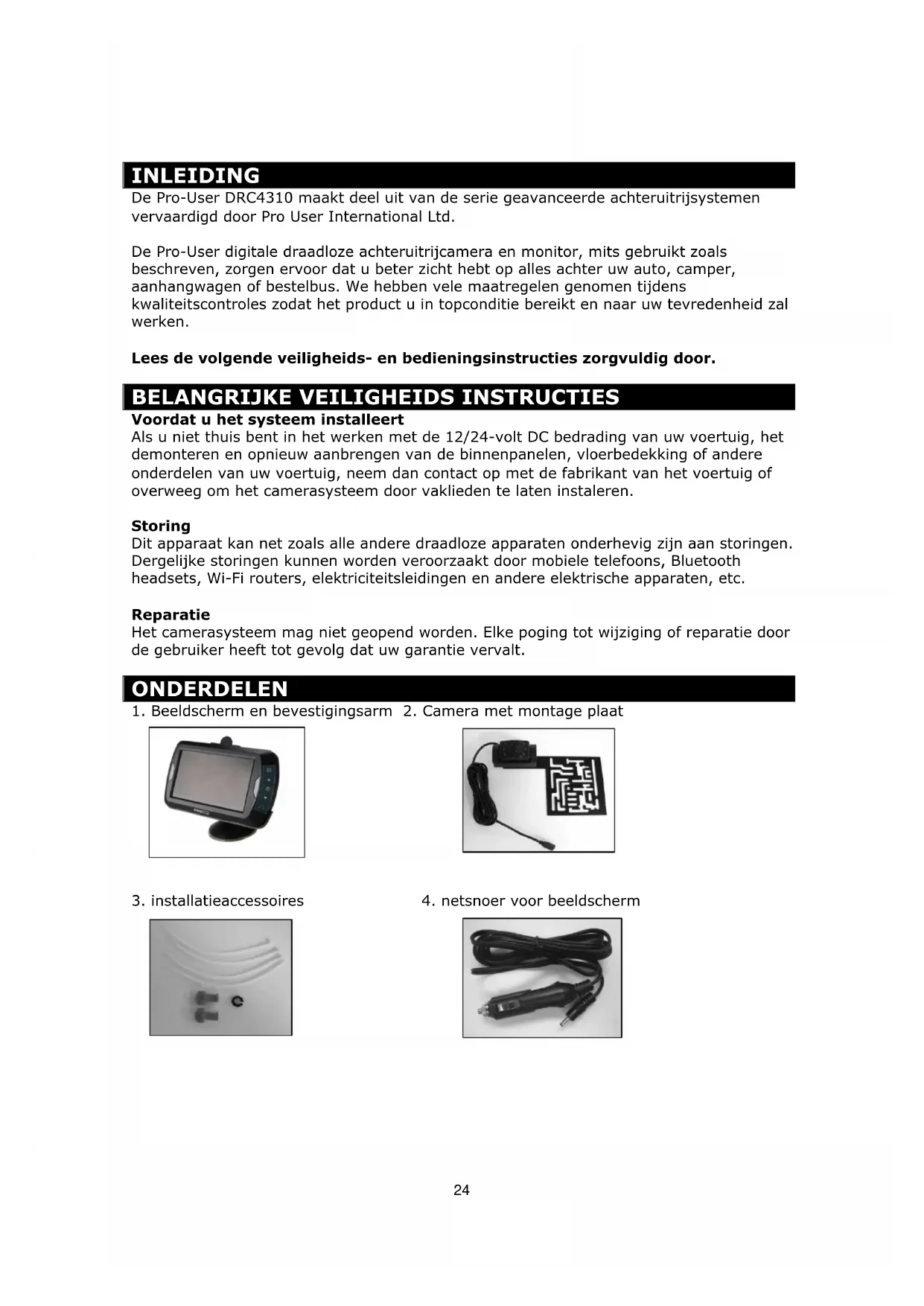

INTRODUCTION

De Pro-User DRC4310 maakt deel uit van de série geavanceerde achteruitrijsystemen vervaardigd door Pro User International Ltd.

De Pro-User digitale draadloze anscheruitrijcamera en monitor, mits gebrukt Zoals beschreiben, zorgen ervoor dat u beter zich hebt op alles après uw auto, camper, aanhangwagen of bestelbus. We hebben vele maatregelen genomenijdens kwaliteitstcontroles zodate het product u in topconditie bereikt enaar uw tevredenheid za werkken.

Lees de volgende veiligheids- en bedieningsinstructies zorgvuldig door.

BELANGRIJKE VEILIGHEIDS INSTRUCTIES

Voordat u het systeme installeert

Als u Niet,this bent in het werken met de 12/24-volt DC bedrading van uw voertuig, het demonteren en opnieuw aanbrengen van de binnenpanelen,vloerbedekking of andere onderdelen van uw voertuig,neem dan contact op met de fabrikant van het voertuig of overweeg om het camerasysteme doorvaklieden te lately instaleren.

Storing

Dit apparaat kan net zoals alle andere draadloze apparaten onderhevig+zijn aan storingen. Dergelijkke storingen konnen worden veroorzaakt door mobiele telefoons, Bluetooth headsets, Wi-Fi routers, elektriciteitsleidingen en andere elektrische apparaten, etc.

Reparatie

Het camerasystem mag Niet geopend worden. Elke poging tot wijziging of reparatie door de gebruiker heeft tot gevolg dat uw garantie vervalt.

ONDERDELEN

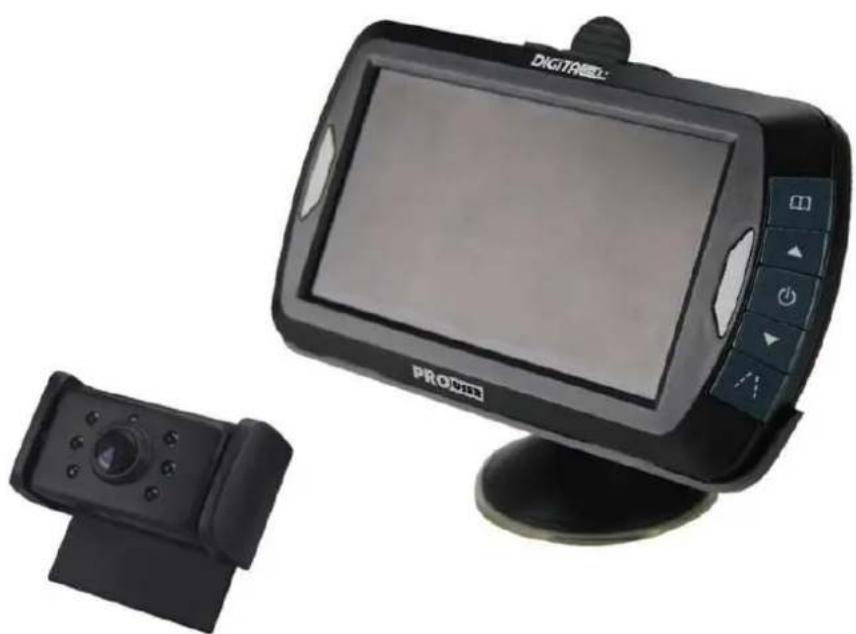

1. Beeldscherm en bevestigingsarm 2. Camera met montage plaat

1. installmentaccessoires

1. netsnoer voor beeldscherm

INSTALLATE

Deze instructies zich nicht op alle voertuigen van toepassing. Gezien het eenal verschillende merken & modellen zich ze slechts bedoeld als een algemene leidraad. Voor vragen m.b.t. uw specifieke voertuigkest u contact opnemen met de fabrikant van uw voertuig.

Installatie van de camera

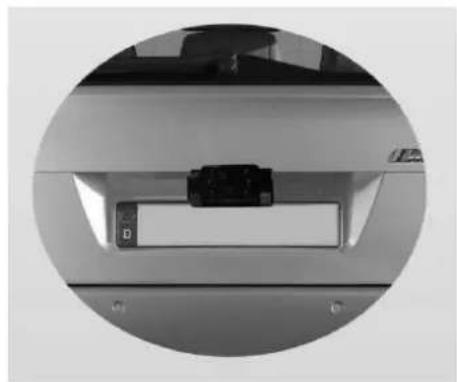

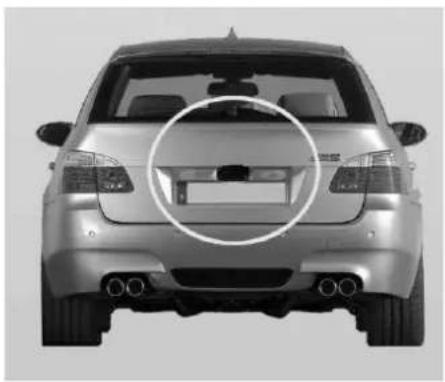

De camera kan op verschillende manierenchyter op uw auto worden gemonteerd. Het makkelijkste isECHTER om hem bij de kentekenplaat van de auto te monteren. Er is een bevestigingsplaat bijgeleverd die vastgezet kan worden achter het kenteken. De camera kan op deze plaat worden vastgezet.

De hoek van de camera is instelbaar in verticale richting. Zorg ervoor dat er geen obstakels het zicht van de lens belemmeren.

Bij sommige autotypes is het Niet möglichk om de camera bij het kenteken te bevestigen. Misschien moet u een andere plaats zoeken awhile op uw auto om de camera aan te bevestigen met de meegeleverde bouteen en schroeven.

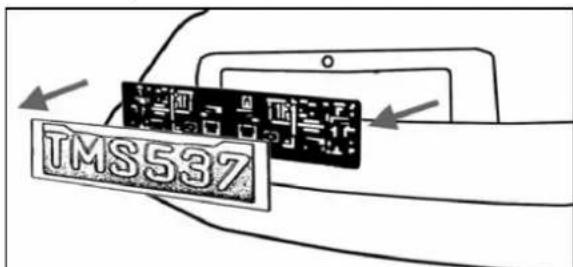

1. Verwijder de kentekenplaat en draaiervolgens de bouten/schroeven van de kentekenplaathouder los.

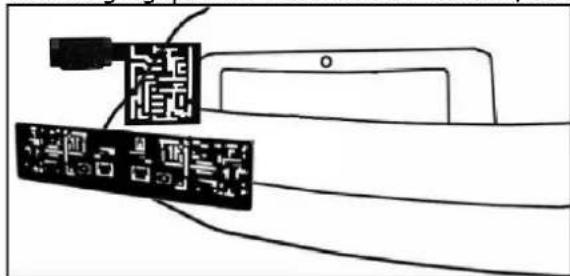

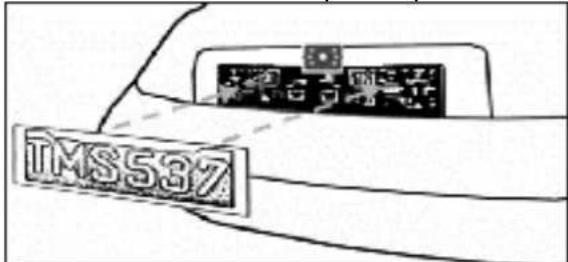

1. Plaats de meegeleverde bevestigingsplaten (samen met de camera) ache ter de houder van de kentekenplaat. Zet zowel de houder van de kentekenplaat en de bevestigingsplaten vast met de bouten/schroeven van de kentekenplaathouder.

1. Monteer de kentekenplaat op de kentekenplaathouder.

1. Kies een traject voor de voedingskabel van de camera door het carrosserie van het voertuig maar de bedrading van de weiteruitverlichting. Schakel in geval van twijfel professionele hulp in voor de installmentie.

2. Sommige voertuigen können een Gat haben waar de kabel doorheen kan, zoals waar de kentekenplaatverlichting is gemonteerd, of u knot een Gat boren zich bij waar de voedingskabel bevestigd worden aan de camera. Als u eenmaal gekozen heeft waar de kabel de carrosserie van het voertuig maar binnen zal gaan, verwijder dan de camera. Als u een bestaande opening kunt gebruiken, slaat u de volgende twee stappen over.

3. Voordat u een gat boort MOET U CONTROLEREN en nakijken WAT ZICH ACHTER DE PLAATS BEVINDT WAAR U WILT BOREN. Als zich waar onderdelen van het voertuig bevinden, zoals elektrische onderdelen of onderdelen van het brandstofsysteme, moet u alleoodzakelijk voorzorgsmaatregelen nemen om deze Niet te beschaden. Verwijder de kentekenplaat en de camera voordat u gaat boren.

4. Plaats na het boren de meegeleverde doorvoertule in het gat en leidt de kabels van de camera door de doorvoertule het voertuig in. U moet de doorvoertule gebruiken om te voorkomen dat de metalen rand van het gat de kabel van de camera beschadigt.

5. Bevestig de zender in de kofferbak. Sluit de voedingskabel van de zender en die van de camera aan op de zender.

6. Nu要去 kijkken waar dechteruijtrijlichten van het voertuig zich bevinden. Draai de contactsleutel in de accessoirestand, activeer de handrem enzet de auto in zijnchteruit. Kijk maar dechterlichten van het voertuig om te zien waar dechteruijtrijlichten zich bevinden; ditঃn de witte lichten. Om de 12 / 24V+ babel van dechteruijtrijlichten te vinden moet dechterzijde van dechteruijtrijlichten toegankelijkঃn. Als u hulp nodig heeft bij het vinden van de stroomkring van uwachterlichten neem dan contact op met de fabrikant van uw voertuig voor bedradingschemas van uw voertuig.

7. Als u de stroomkring van deijken hoefft gezonden moet u de voedingskabel van de zender maar dieplaats leiden. U要去 de voedingskabel stevig vast zetten om te voorkomen dat de kabel klem komt te zitten in een onderdeel van de auto Zoals descharnier van dechterbakklep. Leidt de kabel nooit langs de buitenzijde van het voertuig!

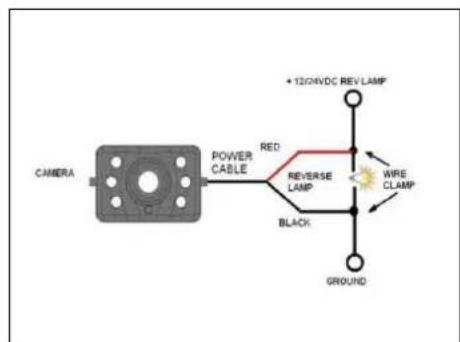

8. Bij de meeste voertuigen zijn er twee kabels aangesloten op de contactdoos voor dechterlichten. Gewoonlijk is de negatieve kabel zwart en de positieve kabel gekleurd. Als u niet zeker bent van de bedrading, kut u een 12V/24V multimeter gebruiken die verkrijgbaar is bij de meeste winkels met auto-onderdelen om te bepalen welke positief is. Volg de aanwijzingen van de fabrikant op voor veilig gebruik van de multimeter.

1. Nadat u heeft bepaald welke kabel de positieve en welke de negatieve is, draait u de contactsleutel waar aan de 'off' stand en cervolgens verwijdert u de negatieve kabel van de accu.

2. Verbind de rode kabel met de positieve (+) kabel van de weiteruitrijlichten in serie door gebruik te makev van de meegeleverde lasklem. Gebruik een combinatietang voor het aandrukken om te zorgen voor een goede aansluiting.

1. Verbindervoilgens de Zwarte voedingskabel van de zendeenheid met de negatieve (-) kabel of aarde van hetchyteruirijlicht.
2. Plaats het lichtpeertje van het achteruitrijlicht waar terug en installeer de contactdoos opnieuw. Zet alle kabels vast met kabelbinders of isolatietape.
3. Bevestig de negatieve accukabel wee aan de accu.

Installatie van de monitor

Verzeker u ervan bij het bepalen van deplaats voor uw monitor dat de monitor u het zich nicht belemmert bij het rijden.

1. Reinig de door uw gekozen locatie grondig voor u het beeldscherm definitief monteert.
2. Plaats de zuignap op de door u gekozen locatie.
3. Duw de zuignap goed aan op het door u gereinigde oppervlak zoals het dashboard of het raam. Duw het handeltje maar beneden om de zuignap goed vast te zetten op het oppervlak.

1. Schuif het beeldscherm in de arm die aan de zuignap vastzit.
2. Draai de arm en de kop zodanig tot het beeldschem in de juiste hoek staat en draai de schroefjes stevig vast.

1. Gebruik het bijgeleverde 12/24 volt netsnoor met aansluitbus voor de sigarettenaansteker. Zorg ervoor dat de kabel Niet het veilig rijden van de auto beinvloed.
2. Steek dekleine 12/24 Volt DC plug van het netsnoer in de rechterkant van het beeldschemr.
3. De aansluitbus aan de andere kant van het snoer kan bevestigd worden in de het contact van de sigarettenaansteker van de auto.

Om de effectiviteit van de bevestiging te maximaliseren worden het aanbevolen dat dit worden uitgevoerd onder de volgende omstandigheden:

• De temperatuur van het oppervlak moetussen de 21 en 38 graden Celsius zijn.
• Uitvoering bij een temperatuur minder dan 10 graden moet vermeden worden.
• Het mag nicht worden gedaan in direct zonlicht.

De bevestiging Niet bloatstellen aan direct zonlicht voor eenperiode van 24 uuur.

N.B.: ONDER OMSTANDIGHeden MET EXTREEM HELDER LICH T KAN HET EEN PAAR SECONDEN DUREN VOORDAT HET BEELD ZICH STABILISEERT. WACHET TOTDAT HET BEELD IS GESTABILISEERD VOORDAT U ACHTERUIT RIJDT.

Testen van het systemd

1. Verzeker uervaandatbeide accukabels zinnaangesloten op de accu van de auto.
2. Draai de contactsleutel in de accessoirestand, start het voertuig Niet.
3. Activeer de handrem en zet de versnelling in zijn weiteruit.
4. Na het testen van het systeme en als u tevreden bent met de route die u hebegt gekozen voor de bekabeling,要去 u het systeme permanent installeren.
5. Leidt alle kabels anschter binnenpanelen of onder tapijt zDat ze verborgen zich. Gebruik de meegeleverde kabelbinders om overtollige kabel netjes bij elkaar te houden.

BEDIENING

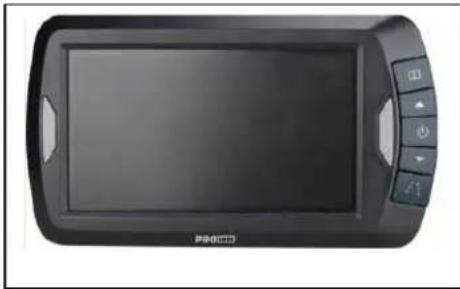

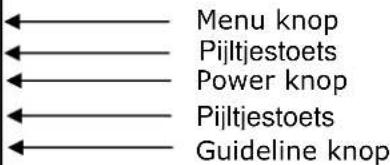

Om diverse instellingen te doen op het beeldscherm zichn vrijf knappen beschikbaar:

Druk op de AAN/UIT knop om de monitor in of uit te schakelen. De monitor zal automatisch aan gaan indien de auto in dechteruitrijversnelling gezet worden. Als het beeld aan is, zal de blauwe LED aan zijn. Als de monitor wel stroom krijgt, maar het beeld uit is, zal de blauwe LED knipperen. Als de monitor uit is, kan er geen beeld verschijnen op het scherm en is de blauwe LED uit.

Menu knop

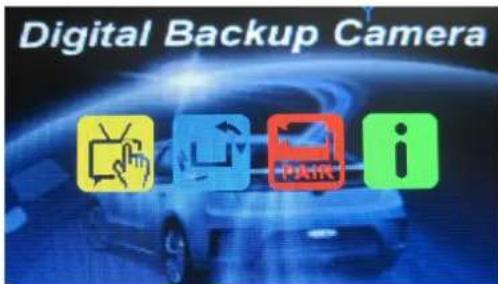

Druk op de MENU knop om toegang te krijgen tot het menuschem zoals hieronder getoond: beeldscherm instellenen, beeldscherm orientatie, koppelen en product informatatie.

Gebruik de pijltjestoetsen om door het menu heb te lopen en bevestig de keuze met de "Power knop"

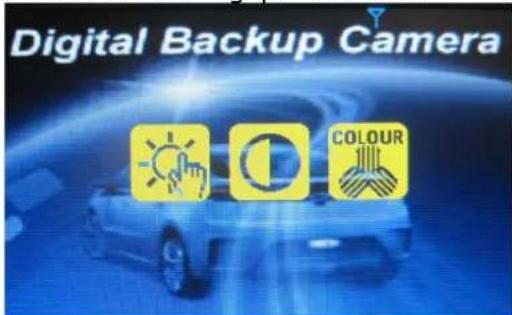

Beeldscherm instellingen:

Selecteer het pictogram "Beeldschem instellenen" met de pijltjestoetsen en druk verzolgens op de Power knop. Hier kan de helderheid, contrast en kleur van het beeldschem aangepast worden.

Selecteer de gewenste functie door middel van de pijltjestoetsen en bevestig dit met de power knop. Pas verwolgens de beeldscherminstelling aan met de pijltjestoetsen.

Bevestig de instelling door het drukken op de menu knop waarna ook het menu afgesloten worden.

Beeldscherm orientatie:

In het menu "Beeldscherm orientatie" kut u de orientatie van het beeld te aanpassen. Door deze verschillende orientaties kut u de camera en het beeldscherm in elke positie monteren met behoud van het juiste beeld op het beeldscherm. De orientatie van het beeld za na elke keer indrukken van de "Power knop" veranderen. Bevestig de instelling door het drukken op de menu knop waarna ook het menu afgesloten worden.

Koppelen:

Selecteer het pictogram "Koppelen" met de pijltjestoetsen en druk cervolgens op de Power knop. Druk kort daarna op de rubberen knop aan de onderkant van de camera tot het signala goed ontvangen worden door de monitor en een "OK" op het scherm worden weergegeven. De camera en monitor zijn nu gekoppeld en zullen bij toekomstig gebruik gekoppeld blijven. Druk op de menu toets om het keuzemenu te verlaten of wacht 30 seconden zodate het automatisch gebeurt.

GUIDELINE (GELEIDELIJNEN) knop

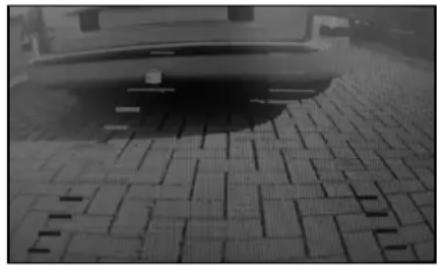

Dit camerasysteme heeft de optie om afstandsrichtlijnen op het scherm te tonen. Dit helpt u om de afstand:tussen de objecten awhile auto te visualiseren. Door op de geleidelijnen knop te drukken=kunt u deze optie in- of uitschakelen.

Camera
Voedingsspanning 8-28V DC
Stroomverbruik <170mA
Beeld sensor CMOS
Aantal pixels 640x480
lens 1,7mm / F2,4
Zender
Zendfrequentie 2.4G (ISM band)
RF zendafstand (open ruimte) 100M
LCD monitor
Voedingsspanning 8-28V DC
Stroomverbruik "standby" <50mA
Stroomverbruik operationeel <200mA
LCD display schermgrote 12cm / 4.3 inch
Aantal pixel 480x272
Temperatuur bij gezruik -10 to +45 graden	Celsius

Dit model kan in EU-Landen worden gebruikt.

Overtollige elektrische producten要去en nicht met het huisafval worden weggegooid. A.u.b. recyclen indienaar voorzieningen voor+zijn.Vraag uwplaatselijke overheid of verkoper om advies bij het recyclen.

GARANTIE

Pro-User garandeert dit product voor eenperiode van 2aar na de datum van verkoop aan de oorspronkelijke koper. De garantie is Niet overdraagbaar. De garantie dekt alleen defecten van handwerk en materielen. Om garantieservice te verkrijgen, a.u.b. het apparaat terugbrengen waar deplaats van aankoop ofaar een geautoriseerde Pro-User dealer samen met uw bewijs van aankoop. De garantie is ongeldig wanner het product beschadigd is of Niet is gebruikt zoals beschreven in deze handleiding. De garantie is ongeldig indien er een Niet-geautoriseerde reparatie isuitgevoerd. Pro-User geeft geen andere expliciete of impliciete garantie. Pro-User is alleen verantwoordelijk voor reparatie of verranging (aar goeddunken van Pro-User) van het defecte product en is Niet verantwoordelijk voor eventuele gevolgschade of ongemak voroorzaakt door het defect.

CE13

EG-Konformitätserklarung EU-Declaration of Conformity
