GEBRUIKSAANWIJZING RVC3620N Pro-User

met 3,5 inch monitor

RVC3620N

R&TTE

approved

E8 0208104

INTRODUCTION

De Pro-User RVC3620N maakt deel uit van de série geavanceerde achefteruitrijsystemen vervaardigd door Pro User International Ltd.

De Pro-User draadloze achefteruitrijcamera's en monitor, mits gebruikt zoals beschreiben, zorgen ervoor dat u beter zich hebt op alleschyter uw auto, camper, aanhangwagen, caravan of bestelbus. We hebben vele maatregelen genomen tijdens kwaliteitstcontroles zodat het product u in topconditie bereikt en maar uw tevredenheid za werken.

Lees de volgende veiligheids- en bedieningsinstructies zorgvuldig door.

BELANGRI JKE VEILIGHEIDS INSTRUCTIES

Voordat u het systeem installeert

Als u Niet thus bent in het werkken met de 12-volt DC bedrading van uw voertuig, het demonteren en opnieuw aanbrengen van de binnenpanelen, vloerbedekking of andere onderdelen van uw voertuig, neem dan contact op met de fabrikant van het voertuig of overweeg om het camerasysteme doorvaklieden te lately instaleren.

Storing

Dit apparaat kan net zoals alle andere draadloze apparaten onderhevig zich aan storingen. Dergelijkke storingen konnen worden veroorzaakt door mobiele telefoons, Bluetooth headsets, Wi-Fi routers, elektriciteitsleidingen en andere elektrische apparaten, etc.

Reparatie

Het camerasystem mag Niet geopend worden. Elke poging tot wijziging of reparatie door de gekruiker heeft tot geolg dat uw garantie vervalt.

ONDERDELEN

1. Beeldscherm en bevestigingsarm

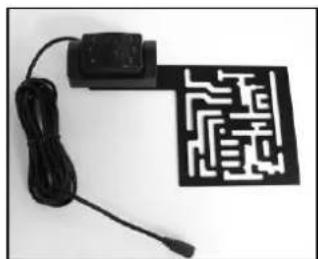

2. Camera met montage plaat x2

1. Zender x2

2. installmentaccessoires x2

3. netsnoer voor beeldscherm

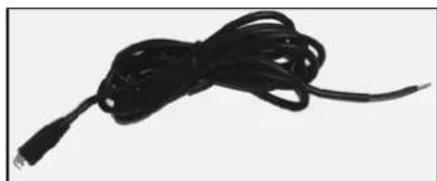

1. Netsnoer voor verzendkastje x2

INSTALLATE
Deze instructies zich nicht op alle voertuigen van toepassing. Gezien het aanthal verzischlende merken & modellen zich ze slechts bedoeld als een algemene leidraad. Voor vragen m.b.t. uw specifieke voertuigkest u contact opnemen met de fabrikant van uw voertuig.

Installatie van de camera

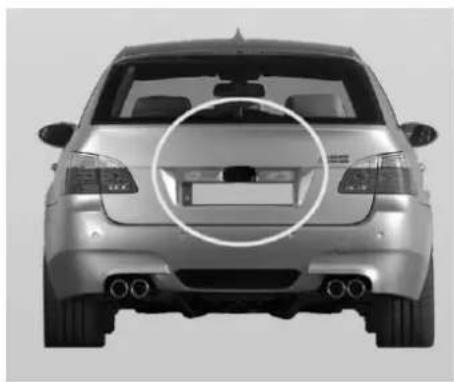

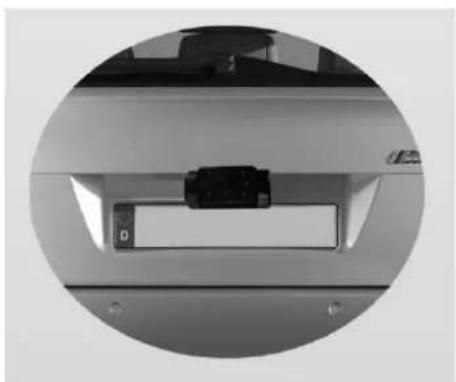

De camera's kunnen op verschillende manierenchyter op uw auto of aanhangwagen worden gemonteerd. Het makkelijkste isECHTER om hem bij de kentekenplaat van de auto of aanhangwagen te monteren. Er zijn twee bevestigingsplaten bijgeleverd die vastgezet kunnen worden achter het kenteken. De camera's kunnen op deze platen worden vastgezet.

De hoek van de camera is instelbaar in verticale richting. Zorg ervoor dat er geen obstakels de lens van de camera belemmeren.

Er zijn 2 sets met camera's en zenders, u kunt deze opdezelfde manier op uw auto en aanhangwagen monteren zoals hierboven vermeld.

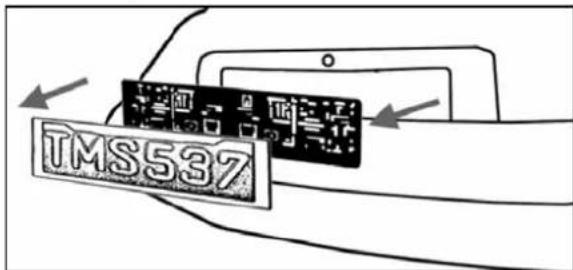

1. Verwijder de kentekenplaat en draaiervolgens de bouten/schroeven van de kentekenplaathouder los.

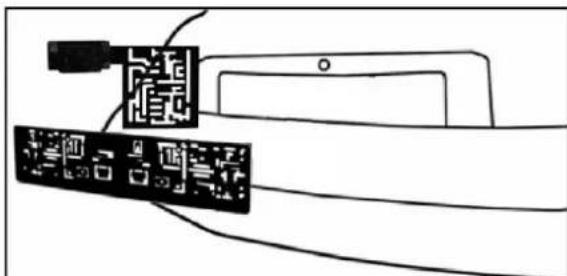

1. Plaats de meegeleverde bevestigingsplaten (samen met de camera) ache ter de houder van de kentekenplaat. Zet zowel de houder van de kentekenplaat en de bevestigingsplaten vast met de bouten/schroeven van de kentekenplaathouser.

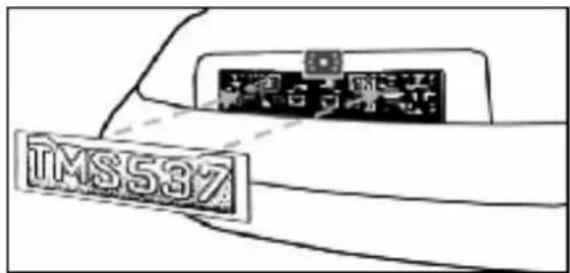

1. Monteer de kentekenplaat op de kentekenplaathouder.

1. Kies een traject voor de voedingskabel van de camera door het carrosserie van het voertuig (of aanhangwagen) maar de bedrading van de weiteruitverlichting. Schakel in geval van twijfel professionele hulp in voor de installmentie.

2. Sommige voertuigen (of aanhangwagens) konnen een gat hebben waar de kabel doorheen kan, zoals waar de kentekenplaatverlichting is gemonteerd, of u kunt een gat boren zich bij waar de voedingskabel bevestigd worden aan de camera. Als u eenmaal gekozen heeft waar de kabel de carrosserie van het voertuig (of aanhangwagen) maar binnen zal gaan, verwijder dan de camera. Als u een bestaande opening Aunt gebruiken, slaat u de volgende twee stappen over.

3. Voordat u een gat boort MOET U CONTROLEREN en nakijken WAT ZICH ACHTER DE PLAATS BEVINDT WAAR U WILT BOREN. Als zich waar onderdelen van het voertuig bevinden, zoals elektrische onderdelen of onderdelen van het brandstofsystemeem,要去 u alleoodzakelijk voorzorgsmaatregelen nemen om deze Niet te beschaden. Verwijder de kentekenplaat en de camera voordat u gaat boren.

4. Plaats na het boren de meegeleverde doorvoertule in het gat en leidt de kabels van de camera door de doorvoertule het voertuig (of aanhangwagen) in. U moet de doorvoertule gebruiken om te voorkomen dat de metalen rand van het gat de kabel van de camera beschadigt.

5. Bevestig de zender in de kofferbak. Sluit de voedingskabel van de camera en die van de zender aan op de zender. Let op: monteer de zender zo zich mogelijk bij de ontvanger voor het Beste signalaal; de kabels zijn lang genoeg om deze van de achterkant van het voertuig of aanhangeraar de voorkant van het voertuig of aanhanger te leiden. De zender is nicht weerbestendig.

6. Nu moet u kijken waar dechteruitrijlichten van het voertuig of aanhangwagen zich bevinden. Draai de contactsleutel in de accessoirestand, activeer de handrem en zet de auto in+zijn blijuit. Kijk maar dechterlichten van het voertuig of aanhangwagen om te zien waar dechteruitrijlichten zich bevinden; ditল de witteichten. Om de 12V+ kabel van dechteruitrijlichten te vinden要去 dechterzijde van dechteruitrijlichten toegankelijk�n. Als u hulp nodig heeft bij het vinden van de stroomkring van uw blijachten neem dan contact op met de fabrikant van uw voertuig voor de bedradingschemas van uw voertuig of aanhangwagen.

7. Als u de stroomkring van de achterlichten heeft gezonden moet u de voedingskabel van de zender maar die plaats leiden. U要去 de voedingskabel stevig vast zetten om te voorkomen dat de kabel klem komt te zitten in een onderdeel van de auto zoals de scharnier van de achterbakklep. Leidt de kabel nooit langs de buitenzijde van het voertuig (of aanhangwagen)!

8. Bij de meeste voertuigen zijn er twee kabels aangesloten op de contactdoos voor dechterlichten. Gewoonlijk is de negatieve kabel zwart en de positieve kabel gekleurd. Als u Niet zeker bent van de bedrading,kest u een 12 Volt multimeter gebruiken dieverkrijgbaar is bij de meeste winkels met auto-onderdelen om te bepalen welke positief is. Volg de aanwijzingen van de fabrikant op voor veilig gebruik van de multimeter.

1. Nadat u heeft bepaald welke kabel de positieve en welke de negatieve is, draait u de contactsleutel waar maar de 'off' stand enervoigens verwijdert u de negatieve kabel van de accu.

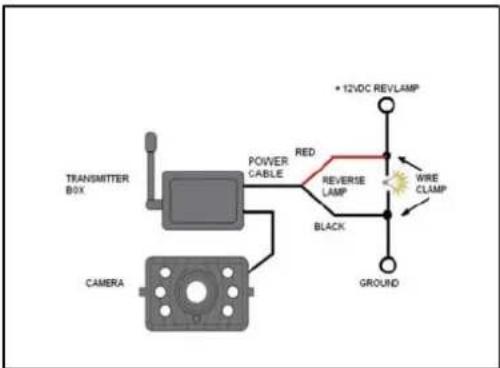

2. Verbind de rode kabel met de positieve (+) kabel van de achteruitrijlichten in serie door gebruik te makev van de meegeleverde lasklem. Gebruik een combinatietang voor het aandrukken om te zorgen voor een goede aansluiting.

1. Verbindervoigens de Zwarte voedingskabel van de zendeenheid met de negatieve (-) kabel of aarde van hetchyteruirijlicht.
2. Plaats hetlichtpeertje van het achteruitrijlicht waar terug en installeer de contactdoos opnieuw. Zet alle kabels vast met kabelbinders of isolatietape.
3. Bevestig de negatieve accukabel weeer aan de accu.

Installatie van de monitor

Verzeker u ervan bij het bepalen van deplaats voor uw monitor dat de monitor u het zich nicht belemmert bij het rijden.

1. Reinig de door uw gekozen locatie grondig voor u het beeldscherm definitief monteert.
2. Plaats de zuignap op de door u gekozen locatie.
3. Duw de zuignap goed aan op het door u gereinigde oppervlak zoals het dashboard of het raam. Duw het handeltje maar beneden om de zuignap goed vast te zetten op het oppervlak.

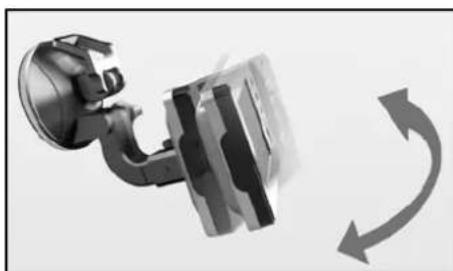

1. Schuif het beeldschem in de arm die aan de zuignap vastzit.

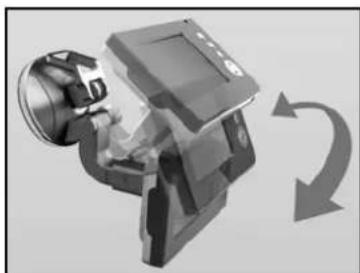

2. Draai de arm en de kop zodanig tot het beeldscherm in de juiste hoek staat en draai de schroefjes stevig vast.

1. Gebruik het bijgeleverde 12 volt netsnoer met aansluitbus voor de sigarettenaansteker. Zorg ervoor dat de kabel Niet het veilig rijden van de auto beinvloed.
2. Steek dekleine 12 Volt DC plug van het netsnoer in de rechterkant van het beeldschemr.
3. De aansluitbus aan de andere kant van het snoer kan bevestigd worden in het contact van de sigarettenaansteker van de auto.

Om de effectiviteit van de bevestiging te maximaliseren worden het aanbevolen dat dit worden UITgevoerd onder de volgende omstandigheden:

• De temperatuur van het oppervlak moetussen de 21 en 38 graden Celsius zijn.
• Uitvoering bij een temperatuur minder dan 10 graden moet vermeden worden.
• Het mag nicht worden gedaan in direct zonlicht.

De bevestiging Niet bloatstellen aan direct zonlicht voor eenperiode van 24 uur.

N.B.: ONDER OMSTANDIGHeden MET EXTREEM HELDER LICT KAN HET EEN PAAR SECONDEN DUREN VOORDAT HET BEELD ZICH STABILISEERT. Wacht TOTDAT HET BEELD IS GESTABILISEERD VOORDAT U ACHTERUIT RIJDT.

Testen van het systemd

1. Verzeker u ervan dat beiden accukabels zich aangesloten op de accu van de auto.
2. Draai de contactsleutel in de accessoirestand, start het voertuig Niet.
3. Activeer de handrem enzet de versnelling in zichLCDchteruit.
4. Kijk maar de monitor, als het beeld Niet overeenkomt met het zich in uw中断eruitkijkspiegel, druk op de knop "Beeldoriëntatie" op de monitor om het beeld te corrigeren.
5. Na het testen van het systemeem en als u tevreden bent met de route die u heeft gekozen voor de bekabeling,要去 u het systemeem permanent installereren.
6. Leidt alle kabels anschter binnenpanelen of onder tapijt zodat ze verborgen zich. Gebruik de meegeleverde kabelbinders om overtollig kabel netjes bij elkaar te honden.

BEDIENING

De monitor zal automatisch aan gaan indien de auto in de weiteruitrijversnelling gezet worden.

Om diverse instellingen te doen op het beeldschemn vrijnijn knoppen beschikbaar:

POWER (AAN/UIT) knop

Druk op de AAN/UIT knop om de monitor in of uit te schakelen. Als het beeld aan is, za de blauwe LED aan zijn. Als de monitor wel stroom krijgt, maar het beeld uit is, za de blauwe LED knipperen. Als de monitor uit is, kan er geen beeld verschijnen op het scherm en is de blauwe LED uit.

MENUKnop

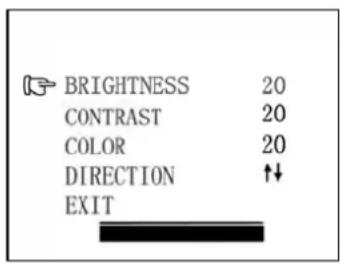

Druk op de MENU knop om toegang te krijgen tot het menuschem zoals hieronder getoond:

Druk herhaaldelijk op de MENU knop om brightness (helderheid), contrast (contrast), colour (kleur) of direction (beeldoriëntatie) van het beeld te selecteren. Druk op de + knop of - knop om de instellenen van de geselecteerde eigenschap te wijzigen. Druk op de + knop om de waarde te vergroten en op de - knop om de waarde te verkleinen.

Om de orientatie van het beeld op het scherm te wijzigen, drukt u op de menuknop totdat direction geselecteerd is. Door herhaaldelijk op de + of - knop te drukken zijn er

verschillende orientaties beschikbaar. Deze verschillende instellingen stellen u in staat de camera en monitor in elke positie te bevestigen terwijl u het juiste beeld op de monitor houdt.

Selecteer exit op het scherm om het menuschem te verlaten.

GUIDELINE (GELEDELIJNEN) knop

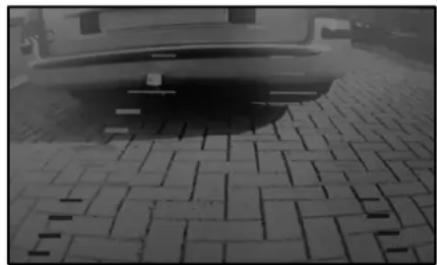

Dit camerasysteme heeft de optie om afstandsrichtlijnen op het scherm te tonen. Dit helpt u om de afstand tussen de objecten anschter uw auto te visualiseren. Door op de geleidelijnen knop te drukken kurz u deze optie in- of uitschakelen.

KANAAL WISSEL KNOP

Wanneer het menu niets geactiveerd, druk op de + of - knop om van kanaal te wisselen. U kunt kiezen of u de achterkant van uw voertuig of de achterkant van uw aanhangwagen wilt zien.

Camera
Voedingsspanning	12V DC
Stroomverbruik	< 150mA
Beeld sensor CMOS
Aantal pixels 640x480
Resolutie >330
Optische lens 2,4mm / F2,1
Zender
Zendfrequentie	2414MHz, 2468MHz
RF zendafstand (open ruimte) >80M
LCD monitor
Voedingsspanning	12V DC
Stroomverbruik "standby" <45mA
Stroomverbruik operationeel <300mA
LCD display schermgrote 3,5Inch
Aantal pixels 320x240
Temperatuur bij gezruik -10 to +45 graden	Celsius

E8 R&TTE 0208104 approved

BESCHERMING VAN HET MILIEU

Overtollige elektrische producten moeten nicht met het huisafval worden weggegooid. A.u.b. recyclen indienaar voorzieningen voor+zijn.Vraag uwplaatselijkke overheid of verkoper om advies bij het recyclen.

GARANTIE

Pro-User garandeert dit product voor eenperiode van 2aar na de datum van verkoop aan de oorspronkelijke koper. De garantie is Niet overdraagbaar. De garantie dekt alleen defecten van handwerk en materialen. Om garantieservice te verkrijgen, a.u.b. het apparaat terugbrengen aan deplaats van aankoop of maar een geautoriserde Pro-User dealer samen met uw bewijs van aankoop. De garantie is on geldig wanner het product beschadigd is of Niet is gebruikt zoals beschreven in deze handleiding. De garantie is on geldig indien er een Niet-geautoriserde reparatie is uitgevoerd. Pro-User geeft geen andere expliciete of impliciete garantie. Pro-User is alleen verantwoordelijk voor reparatie of verranging (aar goeddunken van Pro-User) van het defecte product en is Niet verantwoordelijk voor eventuele gevolgschade of ongemakveroorzaakt door het defect.
