GEBRUIKSAANWIJZING DRC5040 Pro-User

GEBRUIKSAANWIJZING P.18

MODE D'EMPLOI P.26

Lees deze handleiding voordat u dit product gebruikt.

INHOUD

Inleiding P.18

Belangrijke veiligheidsinstructies P.18

Inhoud van de verpakking P.19

Installatie P.19

Bediening P.23

Technische specificaties P.25

Garantie P.25

INLEIDING

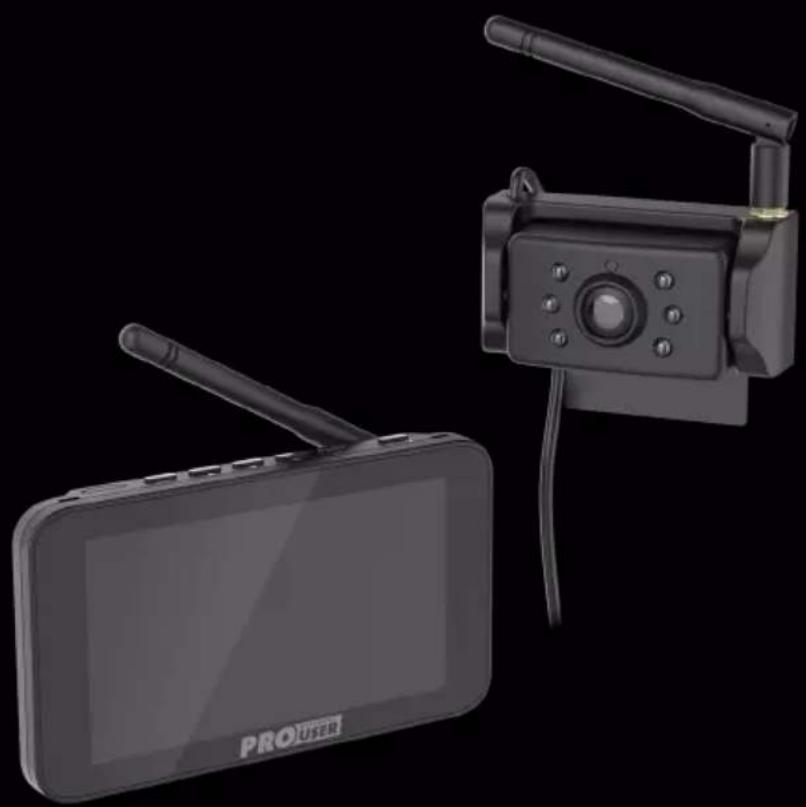

De Pro-User Electronics DRC5040 is lid van de familie van geavanceerde auto achteruitrij-camera systemen vervaardigd door Pro User Electronics.

De Pro-User Electronics digitale achteruitrijcamera en monitor met ingebouwde zenderbox, zal bij gebruik zoals beschreven uw vermogen om te zien achter uw auto, camper, aanhangwagen of mini-van verbeteren. Wij hebben talrijke maatregelen in kwaliteitscontrole genomen om ervoor te zorgen dat uw product in uitstekende conditie aankomt en naar tevredenheid zal presteren.

Lees en volg de volgende veiligheids- en bedieningsinstructies zorgvuldig.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Voor de installatieVoor de installatie

Als u niet vertrouwd bent met het werken met 12V/24V DC voertuigbedrading, het verwijderen en opnieuw installeren van interieurpanelen, tapijt, dashboards of andere onderdelen van uw voertuig, neem dan contact op met de fabrikant van het voertuig, of overweeg het camerasysteem professioneel te laten installeren.

InterferentielInterferentie

Dit apparaat is vrij van storingen afkomstig van Bluetooth, mobiele telefoons, Wi-FI routers, elektriciteitskabels en andere elektrische apparatuur.

ReparatieReparatie

Het camerasysteem mag niet worden geopend. Elke poging tot wijziging of reparatie door de gebruiker leidt tot verlies van uw garantie.

INHOUD VAN DE VERPAKKING

1) Monitor
2) Zuignapbevestiging voor monitor
3) Monitor aansluitkabel
4) Camera met montageplaat
5) Bevestigingsmateriaal
6) Gebruiksaanwijzing

INSTALLATIE

Deze imstructieesgeledeniniet vooraalbelvoerotuitige ze Zijnzijhealheerdbedbalkdeels een algemene leidraadvaanwagge te aantatverschilhindeenkerken oodeddalleneenvoor voertuigsspecifiekcevraggenootatatopropertediefbeikaiktavnavuwovertuigtuig.

Installatie van de camera installatie van de camera

Er zijn verschillende manieren om de camera aan de achterkant van uw voertuig te monteren.

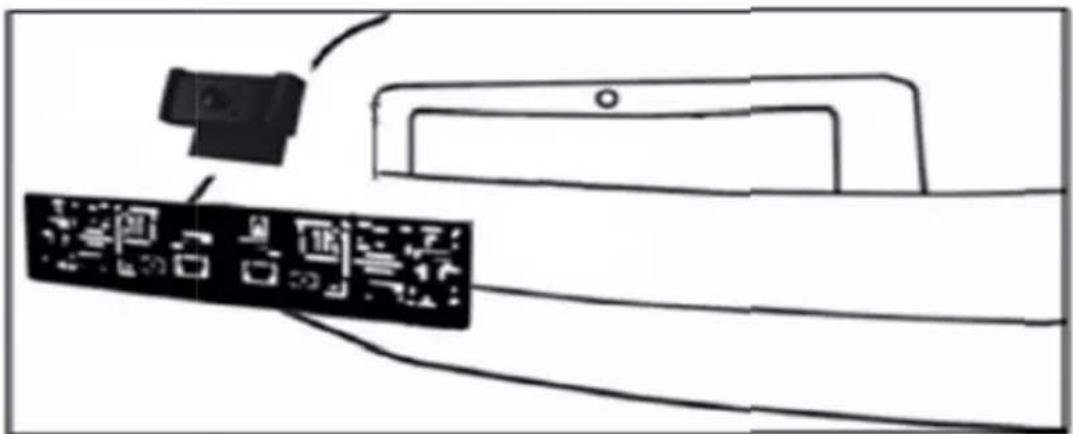

Maar de handigste is om hem in de buurt van de kentekenplaat te monteren. Er wordt een montageplaat meegeleverd die achter de kentekenplaat kan worden bevestigd.

De camera zelf wordt op de montageplaat geschroefd. De camera is kantelbaar, de camera-hoek kan handmatig worden aangepast in verticale richting. Zorg ervoor dat het gezichtsveld en de detectie niet worden belemmerd.

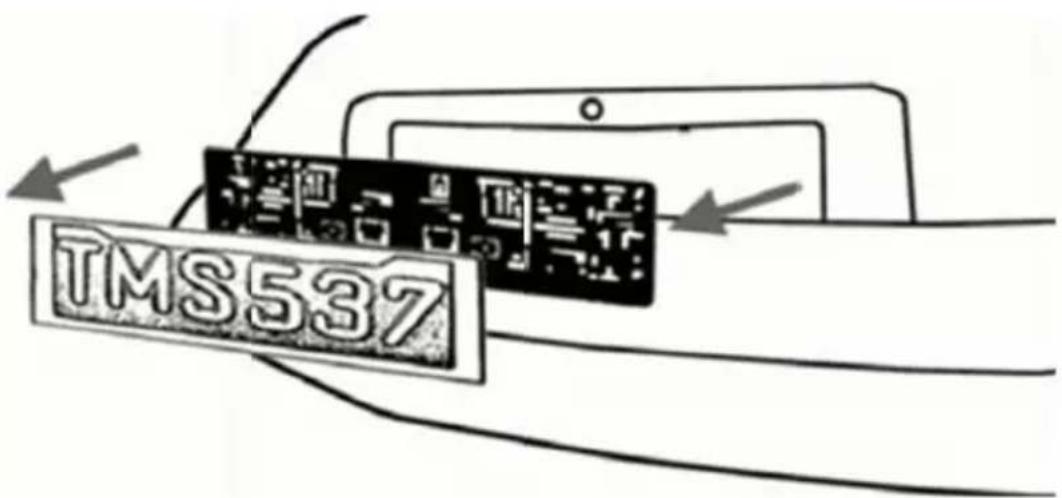

1) Verwijder de achterste kentekenplaat en draai de bouten/schroeven van de kentekenplaathouder los.

TMS537

INSTALLATIE

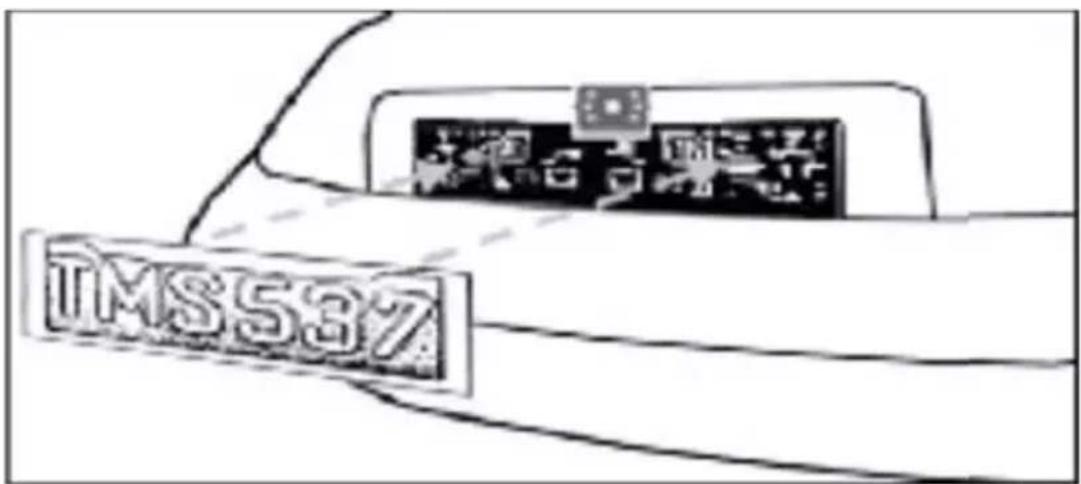

2) Plaats de meegeleverde montageplaat (met camera samen) achter de kentekenplaathouder. Zet zowel de kentekenplaathouder als de montageplaten vast met de bouten/schroeven van de kentekenplaathouder.

3) Monteer de kentekenplaat op de kentekenplaathouder.

TMS537

Bij sommige modellen is het niet mogelijk om de camera bij de kentekenplaat te monteren. U zult een andere plek aan de achterkant van uw voertuig moeten vinden om hem te monteren.

INSTALLATIE

Na het kiezen van de montagemethode volgt u deze installatiestappen:

1) Kies een route voor de voedingskabel van de camera door de carrosserie van het voertuig naar het achteruitrijlichtcircuit. Vraag bij twijfel professionele hulp bij de installatie.

2) Sommige voertuigen kunnen een gat hebben om de draad door te voeren, zoals waar de nummerplaatverlichting is gemonteerd, of u kunt een gat boren in de buurt van waar de stroomkabel aan de camera is bevestigd. Zodra u hebt gekozen waar de kabel de carrosserie van het voertuig ingaat, verwijdert u de camera. Als u een bestaande opening kunt gebruiken, slaat u de volgende twee stappen over.

3) Voordat u een gat boort, moet u controleren en zien wat er zich achter de plaats bevindt waar u boort. Als er onderdelen van het voertuig zijn, zoals elektrische onderdelen of onderdelen van het brandstofsysteem achter de plaats waar u boort, moet u de nodige voorzorgsmaatregelen nemen om deze niet te beschadigen. Verwijder de kentekenplaat en de camera voordat u gaat boren.

4) Nadat u het gat hebt geboord, plaatst u de meegeleverde tule en voert u de camerakabels door de tule het voertuig in. U moet de doorvoertule gebruiken om te voorkomen dat de metalen rand van het gat in de camerakabel snijdt.

5) Vervolgens moet u de achteruitrijlichten van de auto vinden. Draai de contactsleutel van de auto in de accessoirestand, trek de parkeerrem aan en zet de auto in zijn achteruit. Kijk naar de achterlichten van de auto om te zien waar de achteruitrijlichten zich bevinden, dit zijn de witte lichten. Om de 12V/24V+ draad van het achteruitrijlicht te vinden, moet u toegang krijgen tot de achterkant van het achterlicht. Voor hulp bij het lokaliseren van het achteruitrijlichtcircuit van het voertuig kunt u contact opnemen met de fabrikant van uw voertuig voor voertuigspecifieke bedradingsschema's.

6) Zodra u het achteruitrijlichtcircuit hebt gelokaliseerd, moet u de camerakabel daarheen leiden. U moet de stroomkabel goed vastmaken om te voorkomen dat hij klem komt te zitten in een onderdeel van het voertuig, zoals het scharnier van de kofferbak. Leid de kabel nooit langs de buitenkant van het voertuig.

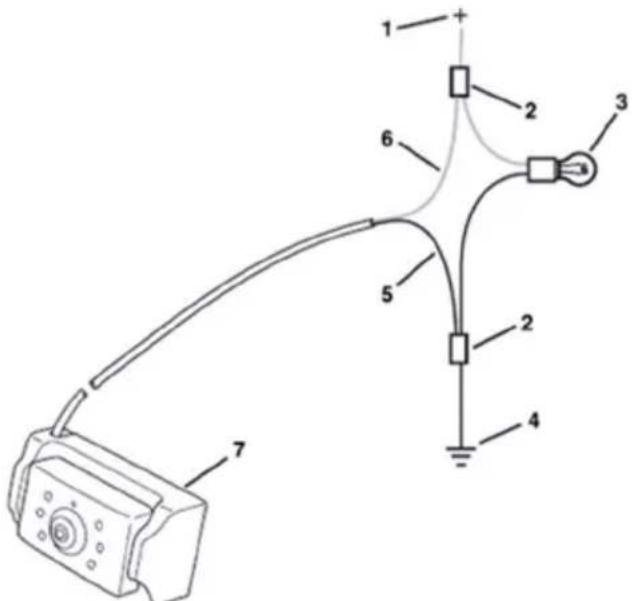

7) Op de meeste voertuigen zijn twee draden van het achteruitrijlicht aangesloten. Meestal is de negatieve draad zwart en de positieve draad een gekleurde draad. Als u niet zeker bent van

de bedrading, kunt u een 12V/24V multimeter gebruiken die verkrijgbaar is bij de meeste auto-onderdelenwinkels om te bepalen welke draad de positieve is. Volg de instructies van de fabrikant voor een veilig gebruik van de multimeter.

1 = Positief (+)

2 = Verbindingsblok

3 = Lamp

4 = Negatief (-)

5 = Camera negatief (-)

6 = Camera positief (+)

7 = Camera

8) Nadat u hebt vastgesteld welke draad de positieve en welke de negatieve is, zet u de contactsleutel uit en verwijdert u de negatieve kabel van de accu.
9) Splits de rode draad met behulp van de meegeleverde in-line draadconnectoren aan de positieve (+) draad van het achteruitrijlicht. Gebruik een tang om de aftakkingen samen te knijpen en een goede verbinding te verzekeren.

8) Verbind vervolgens de zwarte draad van de stroomkabel van de camera met de negatieve draad (-) van het achteruitriilicht of de massa.

9) Plaats de lamp van het achteruitrijlicht terug en monteer vervolgens de lampvoet opnieuw. Zet alle draden vast met kabelbinders of elektra tape.

10) Maak de negatieve accukabel weer vast aan de accu.

Installatie van de monitorInstallatie van de monitor

Wanneer u een plaats kiest om de monitor te monteren, moet u ervoor zorgen dat de monitor zich op een plaats bevindt die uw zicht tijdens het rijden niet belemmert.

1) Maak het montageoppervlak goed schoon voordat u de monitor monteert.
2) Plaats de zuignap op het gladde oppervlak dat aan uw eisen voldoet.
3) Druk de zuignap tegen het gladde oppervlak en druk de vergrendeling naar beneden om de steun aan het oppervlak te bevestigen en vast te zetten.

4) Pas de bevestigingsarmen aan uw kijkhoek ten opzichte van de monitor aan.

5) Leid de voedingskabel naar de 12V/24V sigarettenaansteker van het voertuig. De kabel mag de veilige werking van het voertuig niet hinderen.
6) Steek de kleine 12V/24V DC-stekker van de voedingskabel in de rechterkant van de monitor.
7) Steek de 12V/24V sigarettenaansteker stekker in de sigarettenaansteker van het voertuig.
8) Om de doeltreffendheid van de zuignap te maximaliseren, wordt aanbevolen deze onder de volgende omstandigheden aan te brengen:

• Niet aanbrengen in direct zonlicht.
• Toepassing onder 10 graden moet worden vermeden.
• De oppervlaktetemperatuur moet tussen 21 en 38 graden Celsius liggen.

De montage moet gedurende 24 uur worden beschermd tegen blootstelling aan direct zonlicht.

OPMERKING: OPMERKENTREEM FELLE LICHTOMSTANDIGHEDEN KAN HET ENKELE SECONDEN DUREN VOORDAT HET SCHERMBEELD ZICH STABILISEERT.

Systeem testenSysteem testen

1) Maak de negatieve accukabel van het voertuig weer vast.
2) Draai de contactsleutel naar de accessoirepositie, start het voertuig niet.
3) Schakel de parkeerrem in en zet de versnelling in de achteruitstand.
4) Nadat u het toestel hebt getest en u tevreden bent met de gekozen route voor de bekabeling, moet u het permanent installeren.
5) Leid alle draden achter de binnenpanelen of onder de vloerbedekking, zodat ze verborgen zijn. Gebruik de meegeleverde kabelbinders om overtollig draad netjes weg te werken.

BEDIENING

Gelieve altijd de monitor en de camera te koppelen vóór de eerste bediening, zie onderstaande " Pairing" stap.

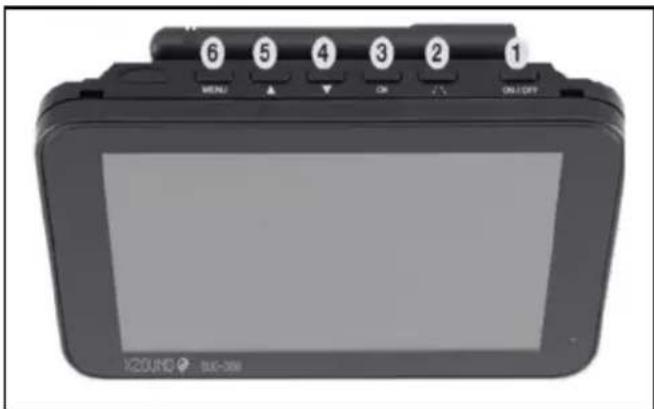

Er zijn 6 bedieningsknoppen beschikbaar voor gebruikers om de bediening te regelen:

6 5 4 3 2 1 MENU ON OFF X2OUND BLC-30M

1) Aan/uit-knop
2) Weergave parkeerrichtlijnen / terug- toets
3) Enter toets
4) Omlaag toets
5) Omhoog / kanalen schakeltoets
6) Menu toets

BEDIENING

AAN / UIT KNOP

Druk op om het display in of uit te schakelen. Het scherm wordt ingeschakeld door op de knop te drukken. Lang indrukken gedurende 3 seconden om uit te schakelen.

WEERGAVE PARKEERRICHTLIJNEN / TERUG-TOETS

Ga één niveau terug in de menubesturing. Druk op om de parkeerrichtlijn te tonen. Druk gedurende 3 seconden op totdat het begint te knipperen, gebruik de knop OMHOOG/OMLAAG om de weergave van de parkeerrichtlijn aan te passen en druk op de knop Enter om te bevestigen.

ENTER TOETS

Druk om de selectie in het menu te bevestigen.

OMLAAG TOETS

Naar beneden bewegen voor selectie binnen de menubesturing.

OMHOOG / KANALEN SCHAKELTOETS

Omhoog voor selectie in de menubesturing. Schakelen tussen kanaal 1 & 2.

MENU TOETS

Druk op de Menu-toets om het menuscherm te openen zoals hieronder afgebeeld: pairing, display & system info.

PairingPairing

Selecteer het "Pairing" icoon met de pijltjestoetsen en druk op de Aan/uit knop. Druk kort daarna op de rubberen knop aan de onderkant van de camera totdat het signaal goed wordt ontvangen door de monitor en "OK" op het scherm verschijnt. Het toestel zal goed werken en in de toekomst automatisch gekoppeld worden. Druk op de menuknop om de selectie af te sluiten of het zal automatisch afsluiten na 30s.

DisplayDisplay

Helderheid, contrast, kleur, draai instellingen. Druk op de Omhoog & Omlaag knop om te kiezen. In dit menu kunt u de helderheid, het contrast of de kleur van het beeld wijzigen. Kies de gewenste functie met de pijltjestoetsen, bevestig met de enter knop en verander de waarden met de pijltjestoetsen.

System InfoSystem info

Toont de huidige softwareversies van de monitor en het camerasysteem.

TECHNISCHE SPECIFICATIES

Camera DRC5040

Bedrijfsspanning 12V / 24V DC

Stroomverbruik <200mA(IRLED uit) / <300mA(IRLED aan)

Beeldsensor 1/3" CMOS

Gezichtsveld 110°

Pixels 1920x1080FHD

Zend- en ontvangstfrequentiebereik 2.4G (ISM band)

RF-transmissie afstand Tot 150m (onbelemmerd)

Monitor DRC5040

Ingangsspanning 12V / 24V DC

Stand-by stroom <120mA

Bedrijfsstroom <250mA

LCD-schermgrootte 5 inch / 12.7 cm

Effectieve Pixel 854x480

Bedrijfstemperatuur

-10 - 50°C

Zend- en ontvangstfrequentiebereik 2.4G (ISM band)

Dit model mag in EU-landen worden gebruikt.

MILIEUBESCHERMING

Oude elektrische producten mogen niet met het huishoudelijk afval worden weggegooid. Gelieve te recycleren waar faciliteiten bestaan. Neem contact op met uw gemeente of winkelier voor advies over recycling.

GARANTIE

Pro-User Electronics garandeert dit product voor een periode van 2 jaar vanaf de datum van aankoop aan de oorspronkelijke koper. De garantie is niet overdraagbaar. De garantie dekt alleen fabricage- en materiaalfouten. Voor service onder de garantie dient u het apparaat samen met uw aankoopbewijs terug te sturen naar de plaats van aankoop of een erkende Pro-User Electronics dealer. De garantie vervalt indien het product is beschadigd of niet is gebruikt zoals beschreven in deze handleiding. De garantie vervalt indien een niet-geautoriseerde reparatie is uitgevoerd. Pro-User Electronics geeft geen andere expliciete of impliciete garantie. Pro-User Electronics is alleen verantwoordelijk voor reparatie of vervanging (naar keuze van Pro-User Electronics) van het defecte product en is niet verantwoordelijk voor gevolgschade of ongemak veroorzaakt door het defect.

Contactgegevens:

Tradekar Benelux BV

[phone]

Ohmweg 1

[e-mail]

4104 BM Culemborg Nederland

WWW.PRO-USER.COM
