BEDIENUNGSANLEITUNG DRC5040 Pro-User

BEDIENUNGSANLEITUNG P.10

Lesen Sie dieses Betriebsanleitung, bevor Sie dieses Produkt benutzen.

INHALT

Einleitung P.10

Das Pro-User Electronics DRC5040 ist ein Mitglied der Familie der fortschrittlichen Rückfahrsysteme, die von Pro User Electronics hergestellt werden.

Die digitale kabellose Pro-User Rückfahrkamera mit Monitor ermöglicht es Ihnen, hinter Ihr Auto, Ihren Anhänger oder Mini-Van zu sehen. Es wurden zahlreiche Maßnahmen bei der Qualitätskontrolle ergriffen, um Ihnen ein hochwertiges Produkt zu Ihrer Zufriedenheit zu liefern.

Bitte lesen Sie die Bedienungsanleitung sorgfältig durch und folgen Sie den Sicherheitshinweisen und der Montageanleitung.

WICHTIGE SICHERHEITSHINWEISE

Vor der MontageVor der Montage

Falls Sie sich nicht sicher fühlen, dieses System an die 12V/24V Stromversorgung Ihres Fahrzeuges selbstständig zu montieren (bohren von Löchern, abnehmen von Verkleidungen etc.) nehmen Sie Kontakt zu Ihrem Autohaus oder zur Kfz-Werkstatt Ihres Vertrauens auf. Dort können Sie eine professionelle Montage des Systems in Auftrag geben.

Störungssignale Störungssignale

Durch die digitale Übertragungstechnik wird dieses Kamera-System nicht von Störsignalen wie z.B. von Handys, Bluetooth, Navigationssysteme und anderen elektrischen Geräten beeinflusst.

ReparaturReparatur

Dieses Kamera-System darf nicht geöffnet werden! Bei jeglichem Versuch einer Reparatur erlischt die Garantie.

ZUBEHÖR

1) Monitor
2) Saugnapfhalterung für Monitor
3) Stromkabel für Monitor
4) .Kamera mit Befestigungsplatte
5) Installationszubehör
6) Bedienungsanleitung

MONTAGE

Diese Bedienungssanheitungsstichtführte La Fahrzeugge zuwendend Sie Siteist ein genereller Leitfaden für die miertere Fahrzeuge Be Fahrzeugspespezifischen Fängen wenden Sie sich bitte an Ihren Fahrzeughersteller. wenden Sie sich bitte an Ihren Fahrzeughersteller.

Montage der Kamera Montage der Kamera

Es gibt verschiedene Möglichkeiten, die Kamera an der Rückseite Ihres Fahrzeuges zu befestigen. Die Gebräuchlichste ist, die Kamera nahe dem Nummernschild zu befestigen. Sie können die mitgelieferte Montageplatte hinter dem Nummernschild befestigen. Auf diese Montageplatte wird die Kamera in einem weiteren Schritt befestigt. Die Kamera ist vertikal schwenkbar, bitte stellen Sie diese nach den Gegebenheiten ein.

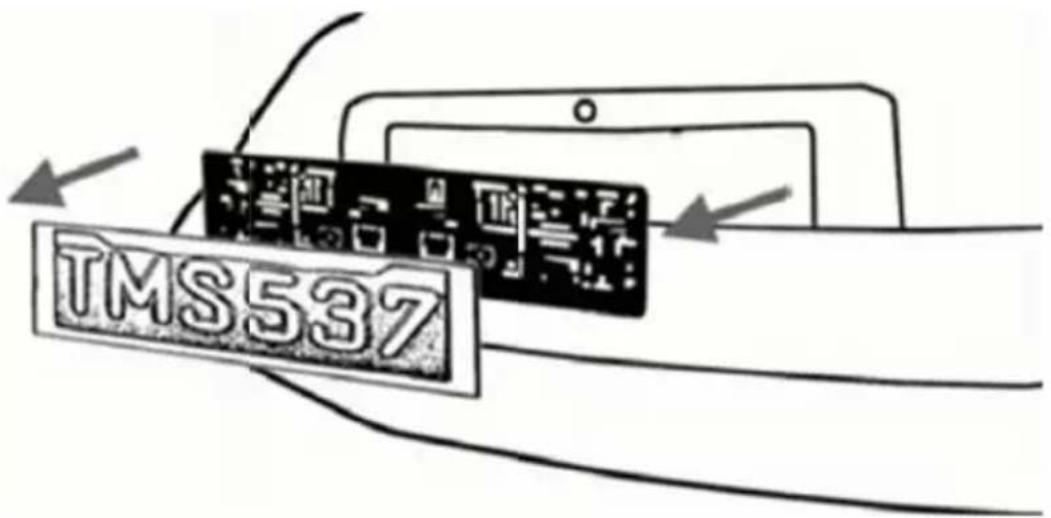

1) Nehmen Sie das Nummernschild aus der Halterung, lösen Sie danach die Schrauben des Nummernschildhalters und nehmen Sie diesen ab.

TMS537

MONTAGE

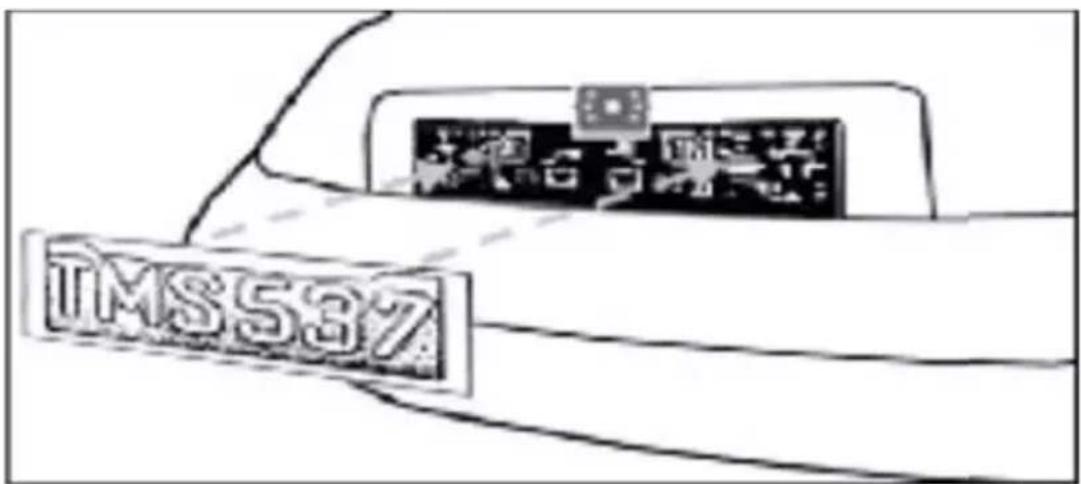

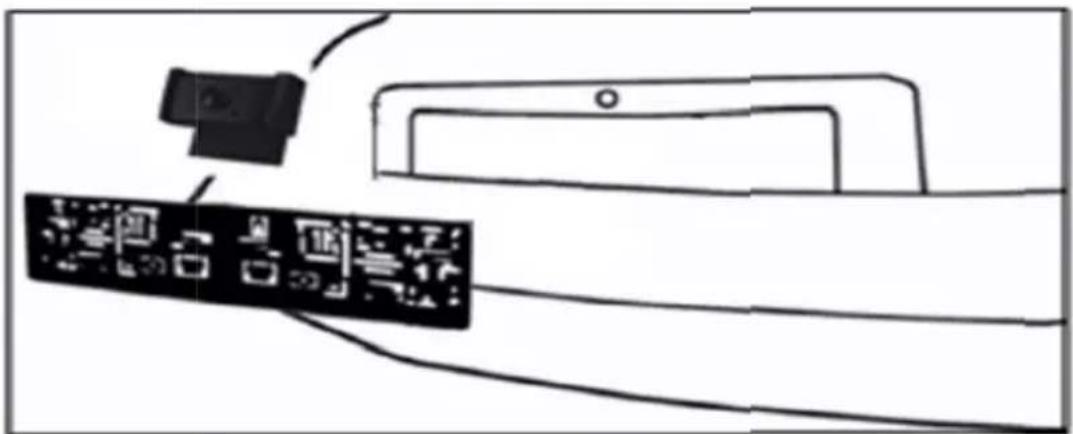

2) Positionieren Sie die Befestigungsplatte mit der Kamera hinter dem Nummernschildhalter und befestigen Sie die Befestigungsplatte und den Nummernschildhalter am Fahrzeug.

3) Befestigen Sie nun Ihr Nummernschild wieder auf dem Nummernschildhalter.

TMS537

Bei manchen Fahrzeugen ist es leider nicht möglich, die Kamera nahe dem Nummernschild zu befestigen. Suchen Sie sich eine andere Stelle am Heck Ihres Autos und befestigen Sie die Kamera.

MONTAGE

Danach folgt die Verkabelung an das Fahrzeug:

1) Wählen Sie jetzt eine Stelle, wo Sie das Elektrokabel der Kamera durch die Karosserie Ihres Autos zum Stromkabel des Rückfahrlichtes ziehen können.

2) Einige Autos haben in der Nähe des Kennzeichens eine Bohrung, wo Sie das Kabel durchziehen können. Falls das nicht der Fall ist, müssen Sie in der Nähe des Kennzeichens, dicht an der Stelle, wo sich das Kabel der Kamera befindet, selber ein Loch bohren. Wenn Sie den Platz für das Bohrloch festgelegt haben können Sie die Kamera und das Kennzeichen wieder demontieren. Wenn Sie eine vorhandene Öffnung benutzen, können Sie die zwei folgenden Schritte überspringen.

3) Bevor Sie bohren, demontieren Sie die Kamera und das Nummernschild. Prüfen Sie, bevor Sie bohren, was sich auf der Rückseite der Stelle befindet, wo Sie bohren wollen! Sorgen Sie z.B. dafür, dass sich dort keine Elektrokabel, Flüssigkeitstanks oder Leitungen befinden. Beachten Sie alle Vorsichtsmaßnahmen!

4) Nachdem Sie gebohrt haben, befestigen Sie den mitgelieferten Kantenschutz in der Bohrung, um das Kabel vor den scharfen Rändern des Bohrloches zu schützen. Dannziehen Sie das Kabel der Kamera ins Fahrzeuginnere.

5) Schalten Sie die Zündung Ihres Autos an (nicht starten!), ziehen Sie die Handbremse an und legen Sie den Rückwärtsgang ein. Dann schauen Sie am Heck Ihres Autos, wo sich der Rückfahrscheinwerfer befindet. Um die Kabel vom Rückfahrscheinwerfer zu entsprechenden Kabel orten. Ggf. suchen Sie hierzu Ihr Autohaus oder die Kfz-Werkstatt Ihres Vertrauens auf.

6) Wenn Sie die entsprechenden Kabel gefunden haben, legen Sie das Kabel der Kamera an den Verbindungspunkt. Sorgen Sie bitte dafür, dass die Befestigung des Kabels sicher und fest ist, damit es beim Öffnen und Schließen der Heckklappe nicht beschädigt werden kann. Verlegen Sie das Kabel niemals außerhalb des Autos!

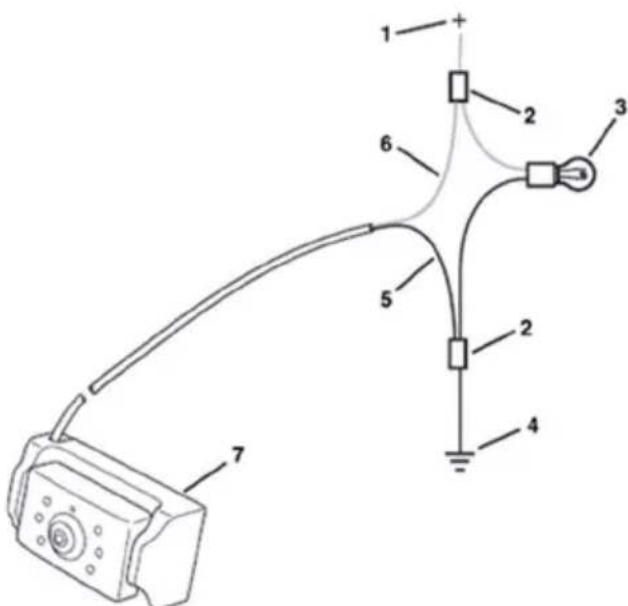

7) An der Kontaktdose des Rückfahrscheinwerfers sind zwei Drähte befestigt. Meistens ist der negative Draht schwarz und der positive farbig. Wenn Sie unsicher sind, können Sie mit einem 12V/24V Multimeter (im Fachhandel erhältlich) prüfen, welcher Draht positiv bzw. negativ ist. Folgen Sie der Bedienungsanleitung des Multimeters für den sicheren Gebrauch.

1 = Positiv (+) von Rückfahrlicht
2 = Kabelverbindungsstück
3 = Rückfahrlampe
4 = Negativ (-) von Rückfahrlicht
5 = Kamera Negative (-) (Schwarz)
6 = Kamera Positive (+) (farbig)
7 = Kamera

8) Wenn Sie festgestellt haben, welcher Draht positiv bzw. negativ ist, schalten Sie die Zündung aus und entfernen Sie das negative Kabel Ihrer Autobatterie. So ist sichergestellt, dass kein Strom auf den Drähten ist.
9) Verbinden Sie den roten Draht vom Kabel der Kamera mit dem positiven Draht des Rückfahrscheinwerfers. Benutzen Sie dazu die beiliegenden Kabelklemmen. Drücken Sie die Klemmen fest mit einer Zange zusammen und legen Sie die rote Plastikabdeckung über diese Kontaktstellen.

10) Verbinden Sie nun den schwarzen Draht des Kamera-Kabels mit dem negativen Draht des Rückfahrscheinwerfers (Benutzen Sie auch hier die Kabelklemmen).
11) Verschließen Sie die Heckleuchte wieder (achten Sie darauf, da s die Glühlampe eing setzt ist). Benutzen Sie Kabelbinder und spezielle Tapes (für Kabelverbindungen), damit alle Drähte und Kabel sicher und fest verlegt sind!
12) Schließen Sie das negative Kabel Ihrer Autobatterie wieder an.

Wenn Sie den passenden Platz zur Befestigung des Monitors gefunden haben, vergewissern Sie sich, dass Ihnen nicht die Sicht versperrt wird während der Fahrt.

1) Reinigen Sie die Stelle gründlich vor der Befestigung.
2) Positionieren Sie den Sauger auf der von Ihnen gewählten Fläch.
3) Pressen Sie den Sauger fest auf die gereinigte Oberfläche und legen Sie den Hebel um damit der Sauger sicher und festsitzt.

4) Drehen Sie den Arm der Halterung und richten Sie den Bildschirm in die gewünschte Position aus.

5) Legen Sie das Netzkabel zum Zigarettenanzünder. Verlegen Sie das Kabel so, das es zu keinen Einschränkungen oder Behinderungen während der Fahrt kommen kann.
6) Stecken Sie den kleinen 12V/24V Stecker von dem Netzkabel in die Öffnung auf der rechten Seite vom Monitor.
7) Den anderen Stecker des Kabels stecken Sie in den Zigarettenanzünder.

Um den festen Halt des Saugers zu gewährleisten wird der Gebrauch nur unter Einhaltung folgender Voraussetzungen empfohlen:

• Die Temperatur der Oberfläche sollte zwischen 21 und 38 Grad Celsius liegen.
- Der Gebrauch unter 10 Grad Celsius sollte vermieden werden.
- Der Gebrauch bei direkter Sonneneinstrahlung sollte vermieden werden.

Die Befestigung sollte vor direkter Sonneneinstrahlung geschützt werden.

ACHTUNG: BEHEXUNREM HELLEN LICHTVERHÄLTNISSEN BENÖTIGT DER MONITOR EINIGE SEKUNDEN UM SICH DIESEN LICHTVERHÄLTNISSEN ANZUPASSEN. WARTEN SIE BITTE MIT DEM RÜCKWÄRTS FAHREN BIS SICH DAS BILD STABILISIERT HAT.

System testSystem test

1) Prüfen Sie, ob Sie das negative Kabel der Autobatterie wieder befestigt haben.
2) Schalten Sie die Zündung Ihres Autos an (bitte nicht starten).
3) Ziehen Sie die Handbremse an und legen Sie den Rückwärtsgang ein.
4) Nachdem Sie den Test zur Zufriedenheit beendet haben verlegen Sie alle noch frei liegenden Kabel.
5) Verlegen Sie nun alle Kabel hinter den Fahrzeugverkleidungen oder unter den Fahrzeugteppischen, so dass sie nicht mehr sichtbar sind. Gebrauchen Sie die beiliegenden Kabelbinder um die Kabel ordentlich zusammen zu binden.

BEDIENUNG

Bitte koppeln Sie die Kamera mit dem Monitor vor der ersten Verwendung wie unten beschrieben.

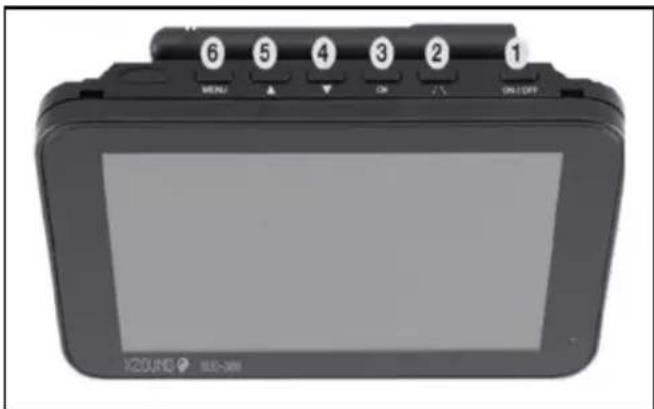

Es gibt 6 Tasten, mit denen der Benutzer seine Bedienung steuern kann:

6 5 4 3 2 1 MENU ON OFF A2OUND BEE-308

1) Ein/Aus-Taste
2) Anzeige der Parkrichtlinien / Zurück-Taste
3) Enter Taste
4) Nach-unten-Taste
5) Nach oben / Kanäle Umschalttaste
6) Menu Taste

BEDIENUNG

EIN/AUS-TASTE

Drücken Sie diese Taste, um das Display ein-/auszuschalten. Das Display schaltet sich durch Drücken der Taste ein. Langes Drücken für 3 Sekunden zum Ausschalten.

ANZEIGE DER EINPARKRICHTLINIEN / ZURÜCK-TASTE

Gehen Sie in der Menüsteuerung eine Ebene zurück. Drücken Sie, um die Einparkhilfe anzuzeigen. Drücken Sie 3 Sekunden lang, bis die Anzeige zu blinken beginnt. Verwenden Sie die OBEN/UNTEN-Taste, um die Anzeige der Einparkhilfe einzustellen, und drücken Sie dann zur Bestätigung die Enter-Taste.

ENTER TASTE

Drücken Sie, um die Auswahl in der Menüsteuerung zu bestätigen.

NACH-UNTEN-TASTE

Nach unten bewegen zur Auswahl innerhalb der Menüsteuerung.

NACH OBEN / KANÄLE UMSCHALTTASTE

Nach oben bewegen zur Auswahl innerhalb der Menüsteuerung. Umschalten zwischen Kanal 1 und 2.

MENU TASTE

Drücken Sie die Menütaste, um den Menübildschirm wie unten gezeigt aufzurufen: Pairing, Display & System Info.

PairingPairing

Wählen Sie mit den Pfeiltasten das Symbol "Pairing" und drücken Sie die Einschalttaste. Drücken Sie kurz danach die Gummitaste an der Unterseite der Kamera, bis das Signal vom Monitor gut empfangen wird und "OK" auf dem Bildschirm erscheint. Das Gerät funktioniert nun einwandfrei und wird in Zukunft automatisch gekoppelt. Drücken Sie die Menütaste, um die Auswahl zu verlassen, oder sie wird nach 30 Sekunden automatisch beendet.

DisplayDisplay

Einstellungen für Helligkeit, Kontrast, Farbe und Drehung. Drücken Sie die Tasten Nach oben und Nach unten, um zu wählen. In diesem Menü können Sie die Helligkeit, den Kontrast oder die Farbe des Bildes ändern. Wählen Sie mit den Pfeiltasten die gewünschte Funktion aus, bestätigen Sie mit der Enter-Taste und ändern Sie die Werte mit den Pfeiltasten.

System InfoSystem info

Zeigt die aktuelle Softwareversion des Monitor- und Kamerasystems an.

TECHNISCHE SPEZIFIKATIONEN

Kamera DRC5040

Betriebsspannung 12V / 24V DC

Stromaufnahme <200mA(IRLED aus) / <300mA(IRLED ein)

Bildsensor 1/3" CMOS

Sichtfeld 110°

Auflösung 1920x1080FHD

Übertragungsfrequenz frequency 2.4G (ISM band)

Übertragungsdistanz (frei) Bis zu 150m

Monitor DRC5040

Betriebsspannung 12V / 24V DC

Standby Stromaufnahme <120mA

Betriebsstromaufnahme <250mA

LCD Monitor Diagonale 5 inch / 12.7 cm

Auflösung des Bildschirms 854x480

Zul. Temperaturberiech bei Gebrauch -10 - 50°C

Übertragungsfrequenz frequency 2.4G (ISM band)

Dieses Produkt darf in den Ländern der EU betrieben werden.

UMWELTSCHUTZ

Unbrauchbare oder defekte elektronische Produkte dürfen nicht mit dem Hausmüll entsorgt worden. Bitte entsorgen Sie diese Geräte an den dafür vorgesehenen Entsorgungsstellen oder fragen Sie Ihren Fachhändler.

GARANTIE

Pro-User Electronics gewährt dem Erstkäufer für dieses Produkt eine Garantie von 2 Jahren ab dem Kaufdatum. Die Garantie ist nicht übertragbar. Die Garantie deckt nur Verarbeitungs- und Materialfehler ab. Um Garantieleistungen in Anspruch zu nehmen, senden Sie das Gerät bitte zusammen mit dem Kaufbeleg an die Verkaufsstelle oder einen autorisierten Pro-User Electronics-Händler zurück. Die Garantie erlischt, wenn das Produkt beschädigt oder nicht wie in dieser Anleitung beschrieben verwendet wurde. Die Garantie ist nichtig, wenn eine nicht autorisierte Reparatur durchgeführt wurde. Pro-User Electronics übernimmt keine weiteren ausdrücklichen oder stillschweigenden Garantien. Pro-User Electronics ist nur für die Reparatur oder den Ersatz (nach Ermessen von Pro-User Electronics) des defekten Produkts verantwortlich und haftet nicht für Folgeschäden oder Unannehmlichkeiten, die durch den Defekt verursacht wurden.

Kontaktinformationen: Kontaktinformationen:

Tradekar Benelux BV

[phone]

Ohmweg 1

[e-mail]

4104 BM Culemborg Niederlande

WWW.PRO-USER.COM
