Produkttyp	Drahtloses Rückfahrkamera-System
Marke	Pro-User
Modell	APR043x2
Bildschirmgröße	10,92 cm (4,3 Zoll)
Bildschirmauflösung	480 x 272 Pixel
Kamerasensor	CMOS
Kameraauflösung	640 x 480 Pixel
Kameraobjektiv	2,4 mm / F2,1
Übertragungsfrequenz	2 414 MHz oder 2 468 MHz
Drahtlose Reichweite	80 m im freien Feld
Kamera-Stromversorgung	5 V DC, <150 mA
Monitor-Stromversorgung	12 V DC, Standby <50 mA, Betrieb <250 mA
Betriebstemperatur	-10 °C bis +45 °C
Lieferumfang	Monitor mit Haltearm, 2 Kameras mit Montageplatten, 2 Sendereinheiten, Stromkabel, Montagezubehör
Abstandsgrid-Funktion	Ja, Aktivierung/Deaktivierung über GUIDELINE-Taste
Menüeinstellungen	Helligkeit, Kontrast, Farbe, Bildspiegelung
Monitorbefestigungstyp	Saugnapf an Windschutzscheibe oder Armaturenbrett
Kamerainstallation	Auf Nummernschild (Haltevorrichtung im Lieferumfang) oder anderer hinterer Ort
Stromversorgung	Anschluss an Rückfahrscheinwerfer (12 V DC) über Sendereinheit
Garantie	2 Jahre ab Kaufdatum
Wartung und Reinigung	Bildschirm und Kamera mit einem weichen, trockenen Tuch reinigen
Sicherheitshinweise	Gerät nicht öffnen; Installation durch Fachmann empfohlen
Entsorgung	Nicht im Hausmüll entsorgen, bei der Wertstoffsammestelle abgeben

Häufig gestellte Fragen - APR043x2 Pro-User

Wie installiere ich die Kamera auf dem Nummernschild?

Entfernen Sie das Nummernschild, befestigen Sie die mitgelieferte Halterung hinter dem Schild, montieren Sie dann die Kamera auf der Halterung. Passen Sie den Winkel vertikal an. Stellen Sie sicher, dass das Sichtfeld frei ist.

Wie schließe ich das System an die Fahrzeugelektrik an?

Identifizieren Sie das Rückfahrlicht (weiß), verbinden Sie das rote Kabel der Sendereinheit mit dem Pluspol (+) und das schwarze Kabel mit dem Minuspol (-). Verwenden Sie die mitgelieferten Anschlüsse. Trennen Sie vor dem Vorgang die Batterie.

Was tun, wenn der Bildschirm schwarz bleibt?

Überprüfen Sie, ob der Monitor eingeschaltet ist (POWER-Taste). Stellen Sie sicher, dass das Stromkabel fest im Zigarettenanzünder steckt und der Rückwärtsgang eingelegt ist. Wenn die blaue LED blinkt, liegt ein Signalproblem vor.

Wie stelle ich Helligkeit und Kontrast ein?

Drücken Sie die MENU-Taste, verwenden Sie die Pfeile ▲ und ▼, um zwischen Helligkeit, Kontrast, Farbe und Richtung zu navigieren. Drücken Sie erneut MENU, um die Einstellung zu bestätigen.

Die angegebene Reichweite beträgt 80 m, aber das Bild bricht vorher ab. Warum?

Die Reichweite von 80 m gilt im freien Feld. Störungen (Handys, GPS, Stromkabel) können die Reichweite verringern. Halten Sie Störquellen fern und stellen Sie sicher, dass die Antenne des Senders frei ist.

Kann ich die Kamera bei Regen verwenden?

Ja, die Kamera ist für den Außeneinsatz konzipiert. Vermeiden Sie jedoch direkte Wasserstrahlen. Bei Regen kann das Bild leicht beeinträchtigt sein.

Wie aktiviere oder deaktiviere ich die Führungslinien?

Drücken Sie die GUIDELINE-Taste am Monitor, um die Abstandsanzeigen auf dem Bildschirm ein- oder auszublenden.

Gilt die Garantie, wenn ich das System selbst installiere?

Ja, die 2-jährige Garantie gilt, es sei denn, das Gerät wird durch unsachgemäße Installation oder nicht autorisierte Reparaturen beschädigt. Zur Inanspruchnahme der Garantie senden Sie das Gerät mit Ihrer Rechnung zurück.

Wie reinige ich den Monitorbildschirm?

Verwenden Sie ein weiches, trockenes Tuch. Verwenden Sie keine Scheuermittel oder Lösungsmittel, die den Bildschirm beschädigen könnten.

Kann ich eine dritte Kamera hinzufügen?

Nein, dieses Modell ist für den Betrieb mit maximal zwei Kameras ausgelegt. Die beiden Kameras werden mitgeliefert und an ihre eigenen Sendereinheiten angeschlossen.

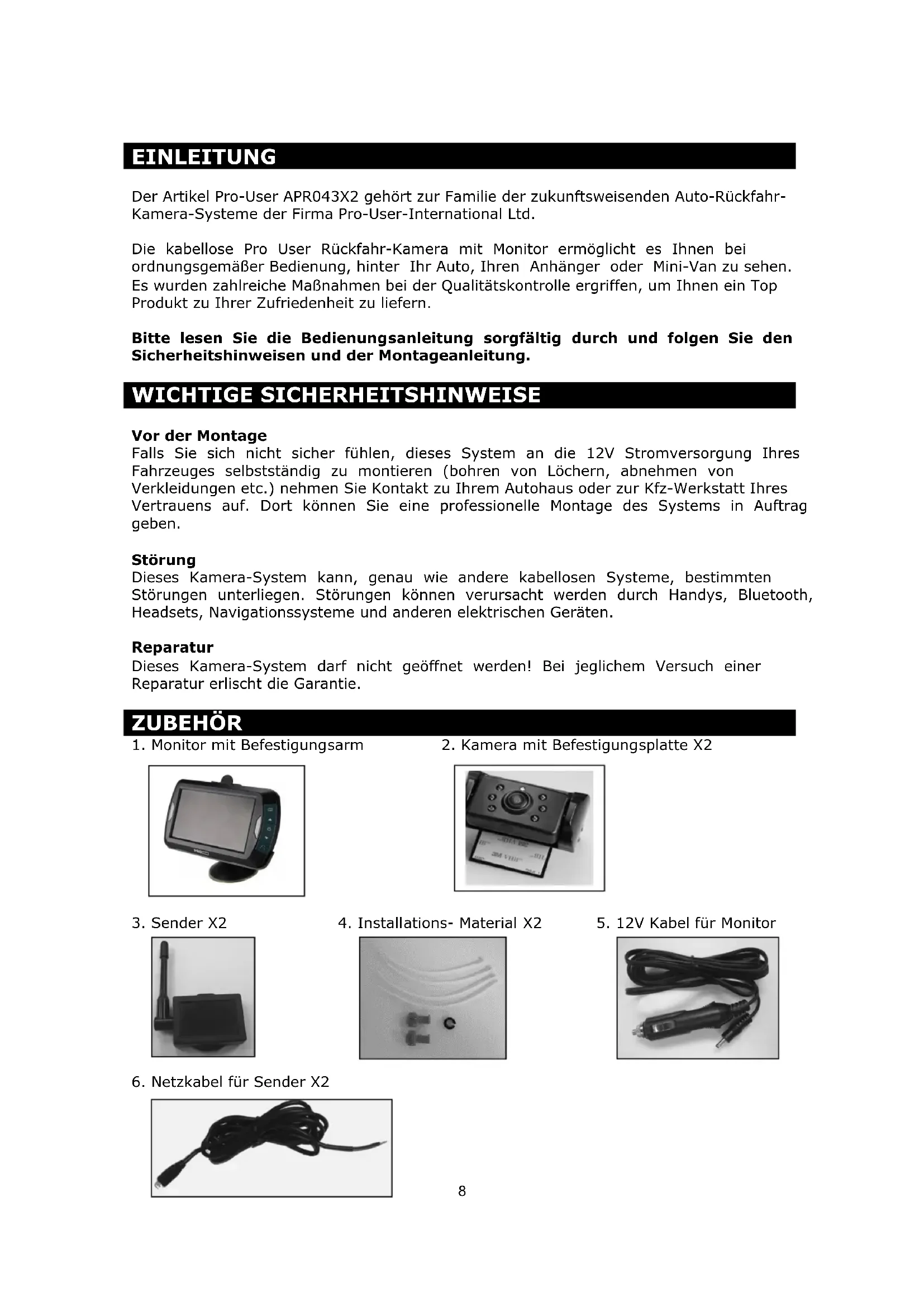

BEDIENUNGSANLEITUNG APR043x2 Pro-User

KABELLOSES RÜCKFAHR-KAMERA-SYSTEM mit 11cm / 4.3" Monitor

Der Artikel Pro-User APR043X2 gehört zur Familie der zukunftsweisenden Auto-Rückfahr-Kamera-Systeme der Firma Pro-User-International Ltd.

Die kabellose Pro User Rückfahr-Kamera mit Monitor ermöglicht es Ihnen bei ordnungsgemäßer Bedienung, hinter Ihr Auto, Ihren Anhänger oder Mini-Van zu sehen. Es wurden zahlreiche Maßnahmen bei der Qualitätskontrolle ergriffen, um Ihnen ein Top Produkt zu Ihrer Zufriedenheit zu liefern.

Bitte lesen Sie die Bedienungsanleitung sorgfältig durch und folgen Sie den Sicherheitshinweisen und der Montageanleitung.

WICHTIGE SICHERHEITSHINWEISE

Vor der Montage

Falls Sie sich nicht sicher fühlen, dieses System an die 12V Stromversorgung Ihres Fahrzeuges selbstständig zu montieren (bohren von Löchern, abnehmen von Verkleidungen etc.) nehmen Sie Kontakt zu Ihrem Autohaus oder zur Kfz-Werkstatt Ihres Vertrauens auf. Dort können Sie eine professionelle Montage des Systems in Auftrag geben.

Störung

Dieses Kamera-System kann, genau wie andere kabellosen Systeme, bestimmten Störungen unterliegen. Störungen können verursacht werden durch Handys, Bluetooth, Headsets, Navigationssysteme und anderen elektrischen Geräten.

Reparatur

Dieses Kamera-System darf nicht geöffnet werden! Bei jeglichem Versuch einer Reparatur erlischt die Garantie.

ZUBEHÖR

1. Monitor mit Befestigungsarm

1. Kamera mit Befestigungsplatte X2

1. 12V Kabel für Monitor

1. Netzkabel für Sender X2

Diese Bedienungsanleitung ist nicht für alle Fahrzeuge anzuwenden. Sie ist ein genereller Leitfaden für die meisten Fahrzeuge. Bei fahrzeugspezifischen Fragen wenden Sie sich bitte an Ihren Fahrzeughersteller.

Montage der Kamera

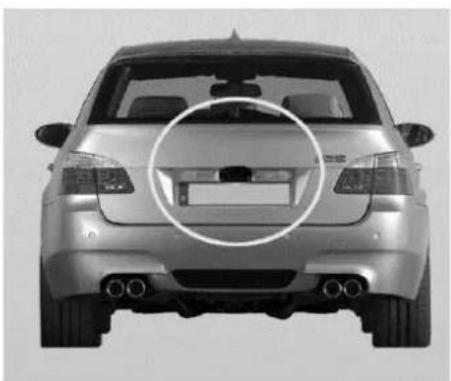

Es gibt verschiedene Möglichkeiten, die Kamera an der Rückseite Ihres Fahrzeuges zu befestigen. Die Gebräuchlichste ist, die Kamera nahe dem Nummernschild zu befestigen. Sie können die mitgelieferte Montageplatte hinter dem Nummernschild befestigen. Die Kamera ist vertikal schwenkbar, bitte stellen Sie diese nach den Gegebenheiten ein.

Bei manchen Fahrzeugen ist es leider nicht möglich, die Kamera nahe dem Nummernschild zu befestigen. Suchen Sie sich eine andere Stelle am Heck Ihres Autos und befestigen Sie die Kamera mit den mitgelieferten Schrauben und Muttern.

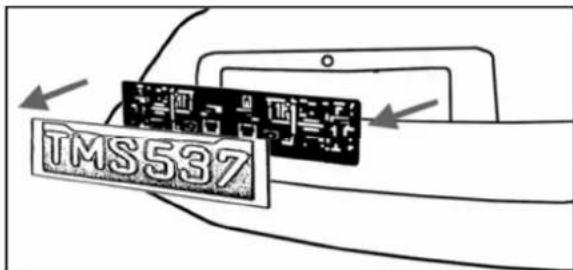

1. Nehmen Sie das Nummernschild aus der Halterung, lösen Sie danach die Schrauben des Nummernschildhalters und nehmen Sie diesen ab.

TMS537

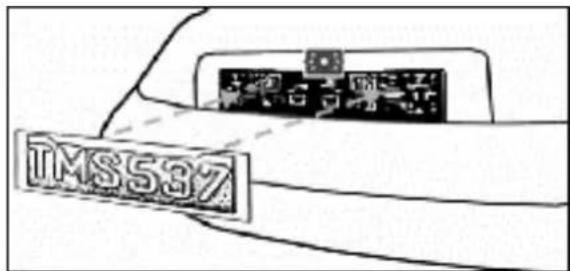

1. Befestigen Sie die Kamera und danach Ihr Nummernschild wieder auf dem Nummernschildhalter.

TMS537

1. Wählen Sie jetzt eine Stelle, wo Sie das Elektrokabel der Kamera durch die Karosserie Ihres Autos zum Stromkabel des Rückfahrlichtes ziehen können.

2. Einige Autos haben in der Nähe des Kennzeichens eine Bohrung, wo Sie das Kabel durchziehen können. Falls das nicht der Fall ist, müssen Sie in der Nähe des Kennzeichens, dicht an der Stelle, wo sich das Kabel der Kamera befindet, selber ein Loch bohren. Wenn Sie den Platz für das Bohrloch festgelegt haben können Sie die Kamera und das Kennzeichen wieder demontieren. Wenn Sie eine vorhandene Öffnung benutzen, können Sie die zwei folgenden Schritte überspringen.

3. Bevor Sie bohren, demontieren Sie die Kamera und das Nummernschild. PRÜFEN SIE, BEVOR SIE BOHREN, WAS SICH AUF DER RÜCKSEITE DER STELLE BEFINDET, WO SIE BOHREN WOLLEN! Sorgen Sie z.B. dafür, dass sich dort keine Elektrokabel, Flüssigkeitstanks oder Leitungen befinden. Beachten Sie alle Vorsichtsmaßnahmen!

4. Nachdem Sie gebohrt haben, befestigen Sie den mitgelieferten Kantenschutz in der Bohrung, um das Kabel vor den scharfen Rändern des Bohrloches zu schützen. Dann ziehen Sie das Kabel der Kamera ins Fahrzeuginnere.

5. Befestigen Sie den Sender im Kofferraum. Verbinden Sie das Kabel der Kamera und das Kabel des Senders mit dem Sender.

6. Schalten Sie die Zündung Ihres Auto an (nicht starten!), ziehen Sie die Handbremse an und legen Sie den Rückwärtsgang ein. Dann schauen Sie am Heck Ihres Autos, wo sich der Rückfahrscheinwerfer befindet. Um die Kabel vom Rückfahrscheinwerfer zu finden, müssen Sie die Rückseite der Heckbeleuchtung öffnen und die entsprechenden Kabel orten. Ggf. suchen Sie hierzu Ihr Autohaus oder die Kfz-Werkstatt Ihres Vertrauens auf.

7. Wenn Sie die entsprechenden Kabel gefunden haben, legen Sie das Kabel des Senders an den Verbindungspunkt. Sorgen Sie bitte dafür, dass die Befestigung des Kabels sicher und fest ist, damit es beim Öffnen und Schließen der Heckklappe nicht beschädigt werden kann. Verlegen Sie das

Kabel niemals außerhalb des Autos!

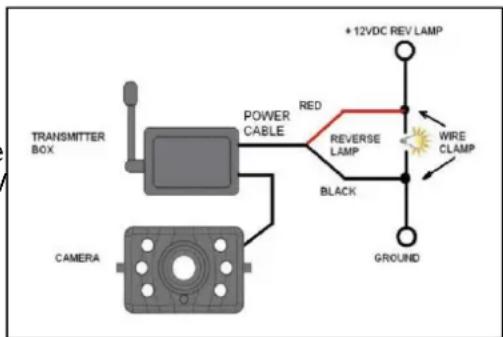

1. An der Kontaktdose des Rückfahrscheinwerfers sind zwei Drähte befestigt. Meistens ist der negative Draht schwarz und der positive farbig. Wenn Sie unsicher sind, können Sie mit einem 12 V Multimeter (im Fachhandel erhältlich) prüfen, welcher Draht positiv bzw. negativ ist. Folgen Sie der Bedienungsanleitung des Multimeters für den sicheren Gebrauch.

2. Wenn Sie festgestellt haben, welcher Draht positiv bzw. negativ ist, schalten Sie die Zündung aus und entfernen Sie das negative Kabel Ihrer Autobatterie. So ist sichergestellt, dass kein Strom auf den Drähten ist.

3. Verbinden Sie den roten Draht vom Kabel des Senders mit dem positiven Draht des Rückfahrscheinwerfers. Benutzen Sie dazu die beiliegenden Kabelklemmen. Drücken Sie die Klemmen fest mit einer Zange zusammen und legen Sie die rote Plastikabdeckung über diese Kontaktstellen.

1. Verbinden Sie nun den schwarzen Draht des Sender-Kabels mit dem negativen Draht des Rückfahrscheinwerfers. (Benutzen Sie auch hier die Kabelklemmen)

2. Verschließen Sie die Heckleuchte wieder (achten Sie darauf, dass die Glühlampe eingesetzt ist). Benutzen Sie Kabelbinder und spezielle Tapes (für Kabelverbindungen), damit alle Drähte und Kabel sicher und fest verlegt sind!

3. Schließen Sie das negative Kabel Ihrer Autobatterie wieder an.

Wenn Sie den passenden Platz zur Befestigung des Monitors gefunden haben, vergewissern Sie sich, dass Ihnen nicht die Sicht versperrt wird während der Fahrt.

1. Reinigen Sie die Stelle gründlich vor der Befestigung

2. Positionieren Sie den Sauger auf der von Ihnen gewählten Fläche

3. Pressen Sie den Sauger fest auf die gereinigte Oberfläche und legen Sie den Hebel um damit der Sauger sicher und fest sitzt.

1. Schieben Sie den Monitor in die am Sauger befindliche Halterung.

2. Drehen Sie den Arm der Halterung und richten Sie den Bildschirm in die gewünschte Position aus. Drehen Sie nun die Schrauben an.

1. Legen Sie das Netzkabel zum Zigarettenanzünder. Verlegen Sie das Kabel so, das es zu keinen Einschränkungen oder Behinderungen während der Fahrt kommen kann.

2. Stecken Sie den kleinen 12V Stecker von dem Netzkabel in die Öffnung auf der rechten Seite vom Monitor.

3. Den anderen Stecker des Kabels stecken Sie in den Zigarettenanzünder.

Um den festen Halt des Saugers zu gewährleisten wird der Gebrauch nur unter Einhaltung folgender Voraussetzungen empfohlen:

• Die Temperatur der Oberfläche sollte zwischen 21 und 38 Grad Celsius liegen.
- Der Gebrauch unter 10 Grad Celsius sollte vermieden werden.
- Der Gebrauch bei direkter Sonneneinstrahlung sollte vermieden werden.

Die Befestigung sollte vor direkter Sonneneinstrahlung geschützt werden.

ACHTUNG: BEI EXTREM HELLEN LICHTVERHÄLTNISSEN BENÖTIGT DER MONITOR EINIGE SEKUNDEN UM SICH DIESEN LICHTVERHÄLTNISSEN ANZUPASSEN. WARTEN SIE BITTE MIT DEM RÜCKWÄRTS FAHREN BIS SICH DAS BILD STABILISIERT HAT.

System Test

1. Prüfen Sie, ob Sie das negative Kabel der Autobatterie wieder befestigt haben.
2. Schalten Sie die Zündung Ihres Autos an (bitte nicht starten)
3. Ziehen Sie die Handbremse an und legen Sie den Rückwärtsgang ein.
4. Nachdem Sie den Test zur Zufriedenheit beendet haben verlegen Sie alle noch frei liegenden Kabel.
5. Verlegen Sie nun alle Kabel hinter den Fahrzeugverkleidungen oder unter den Fahrzeugteppichen, so dass sie nicht mehr sichtbar sind. Gebrauchen Sie die beiliegenden Kabelbinder um die Kabel ordentlich zusammen zu binden.

BEDIENUNG

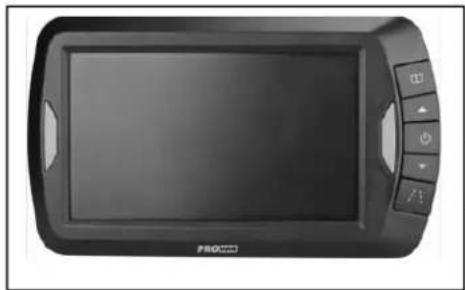

Der Monitor schaltet sich automatisch an, wenn der Rückwärtsgang eingelegt wird. Des Weiteren sind 5 Kontrollknöpfe am Monitor vorhanden.

Menu Schalter Power Schalter Hilfslinien Schalter

Power Schalter

Drücken Sie den Power Schalter um den Monitor mit Strom zu versorgen. Wenn das Bild da ist, leuchtet die blaue LED auf. Wenn der Monitor Strom hat, aber das Bild ausgestellt ist, blinkt die blaue LED. Wenn der Monitor ausgeschaltet ist wird kein Bild angezeigt und die blaue LED ist aus.

Menu Schalter

Wenn Sie den Schalter „Menu“ drücken, erscheint auf dem Monitor wie folgt:

BRIGHTNESS 20 CONTRAST 20 COLOR 20 DIRECTION ↑↓ EXIT

Drücken Sie den "Menu" Schalter wiederholt um Helligkeit (brightness), Kontrast (contrast), Farbe (Color) oder Ausrichtung (direction) des Bildes einzustellen. Drücken Sie △ oder ▽ um die Einstellungen zu korrigieren. Mit △ erhöhen Sie die Einstellung, mit ▽ verringern Sie die Einstellung.

Um die Ausrichtung des Monitor-Bildes zu ändern, drücken Sie den "Menu" Schalter bis "Direction" erscheint. Wenn Sie jetzt △ oder ▽ wiederholt drücken, sind mehrere

Bildschirm-Einstellungen verfügbar. Die verschiedenen Ansichten ermöglichen es Ihnen, die Kamera und den Monitor in jeder Position zu befestigen und stets das richtige Bild auf dem Monitor zu sehen.

Um das "Menu" zu verlassen, wählen Sie "EXIT" auf dem Bildschirm.

Hilfslinien-Schalter

Dieses Kamera System hat die Option, Ihnen einen Abstands-Hinweis auf dem Display anzuzeigen. Hier können Sie visuell den Abstand zwischen dem Objekt hinter Ihrem Fahrzeug und Ihrem Fahrzeug erkennen. Mit Druck auf den „Hilfslinienschalter“ können Sie diese Option an- und ausschalten.

TECHNISCHE SPEZIFIKATION

Kamera
Betriebsspannung 5V DC
Stromverbrauch <150mA
Bildaufnahme CMOS
Pixel 640x480
Bildauflösung >330
Linse 2,4mm / F2,1
Kabelloser Transmitter
Übertragungsfrequenz 2414MHz or 2468MHZ
Übertragungsdistanz (frei) 80M
LCD Monitor
Betriebsspannung 12V DC
Stromverbrauch min. <50mA
Stromverbrauch max. <250mA
Sichtbarer LCD Monitor 10,92cm / 4.3 Zoll (inch)
Pixel Bildschirm	480x272
Temperatur bei Gebrauch -10 bis +45 Grad	Celsius

Dieses Produkt darf in den Ländern der EU betrieben werden.

R&TTE

approved

CE 0560

UMWELTSCHUTZ

Unbrauchbare oder defekte elektronische Produkte dürfen nicht mit dem Hausmüll entsorgt worden. Bitte entsorgen Sie diese Geräte an den dafür vorgesehenen Entsorgungsstellen oder fragen Sie Ihren Fachhändler.

GARANTIE

Pro User gewährt eine Garantie von 2 Jahren ab Kaufdatum. Die Garantie ist nicht übertragbar. Garantie wird gewährt auf Verarbeitungsmängel und Materialschäden. In Garantiefällen senden Sie bitte das Gerät mit dem Kaufbeleg an Ihren Händler oder an einen autorisierten Pro User Vertreter. Die Garantie erlischt, wenn das Gerät beschädigt wurde, wenn Bedienungsfehler vorliegen oder bei unfachmännischer Reparatur durch nicht autorisierte Personen. Bei anerkannter Garantie wird Pro User das Gerät reparieren oder Ersatz leisten. Pro User ist nicht verantwortlich zu machen für Folgeschäden oder sonstige Unannehmlichkeiten.

INTRODUCTION

EG – Konformitätserklärung

Hiermit bestätigen wir, dass das nachfolgend bezeichnete Gerät den angegebenen Richtlinien

entspricht.

Kabelloses Rückfahrkamerasystem

Artikelnummer:

Article number:

20120

Type:

APR043X2

Firmenanschrift:

Pro-User Europe GmbH, Seestrasse 19, 83253 Rimsting, Germany

Company address:

Einschlägige EG-Richtlinien / governing EU-directives / directives CE concernées:

1. Elektromagnetische Verträglichkeit (EMV)

1. Niederspannungs-Richtlinie

1. Funkanlagen und 4. ROHS Richtline

Telekommunikationsendeinrichtungen

Harmonisierte EN-Normen / harmonised EN-Standarts

Dieser Artikel entspricht folgenden, zur Erlangung des CE-Zeichens erforderlichen Normen:

Stellung im Betrieb / Position:

Geschäftsführer

Ausstellungdatum / Date of issue:

10.01.2016
