Type de produit	Commutateur KVM (clavier, vidéo, souris)
Marque et modèle	Manhattan 153546
Nombre d'ordinateurs gérables	2
Connecteurs vidéo	1 entrée DisplayPort, 1 sortie DisplayPort
Connecteurs USB	2 ports USB-A pour clavier et souris, 1 port USB-B pour ordinateur, hub USB avant
Connecteurs audio	1 entrée audio combo (micro/casque)
Alimentation	Alimenté par USB (bus) ; adaptateur secteur optionnel 9,0 V / 0,3 A
Raccourcis clavier	Quatre modes : Ctrl+Shift, Scroll Lock, Num Lock, Caps Lock ; commutation rapide par double pression Ctrl
Indicateurs LED	Rouge : ordinateur en ligne ; Vert : ordinateur sélectionné
Buzzer	Signal sonore lors du changement de port ; activable/désactivable
Mode de commutation automatique	Oui, intervalle réglable de 5 à 60 secondes
Dimensions (approx.)	150 mm x 80 mm x 25 mm
Poids (approx.)	200 g
Matériau du boîtier	Plastique
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	20 % à 80 % HR (sans condensation)
Certifications	CE (2014/30/EU et 2014/35/EU)
Nettoyage	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de nettoyants liquides ou abrasifs.
Périphériques pris en charge	Clavier, souris, micro, enceintes, périphériques USB

FOIRE AUX QUESTIONS - 153546 MANHATTAN

Comment installer le commutateur KVM Manhattan 153546 ?

Branchez le clavier et la souris sur les ports USB avant, l'écran sur la sortie DisplayPort, et les câbles combo fournis entre les ordinateurs et les entrées du commutateur. Allumez ensuite les ordinateurs.

Comment passer d'un ordinateur à l'autre ?

Utilisez les boutons physiques à l'avant du commutateur ou les raccourcis clavier. Par défaut, double appui sur la touche Ctrl gauche bascule au port suivant.

Quels sont les raccourcis clavier disponibles ?

Quatre modes : Ctrl+Shift, Scroll Lock+Scroll Lock, Num Lock+Num Lock, Caps Lock+Caps Lock. Chaque mode permet de sélectionner un port (1 ou 2), passer au port suivant/précédent, activer/désactiver le buzzer, régler la commutation automatique, etc.

Puis-je utiliser un microphone ou des enceintes avec ce commutateur ?

Oui, branchez un micro ou une enceinte (ou les deux) sur les sorties audio du commutateur. Les câbles combo doivent être connectés aux ordinateurs correspondants.

Comment activer le mode de commutation automatique ?

Appuyez sur la séquence de touches appropriée : par exemple, en mode Ctrl+Shift, utilisez Ctrl+Shift+S pour activer la commutation automatique avec un intervalle par défaut de 5 secondes. Appuyez sur Esc pour quitter.

Comment modifier l'intervalle de commutation automatique ?

Utilisez la séquence Ctrl+Shift+S+N (ou l'équivalent selon le mode), où N est un chiffre de 1 à 9 correspondant à un nombre de secondes (1=5s, 2=10s, ..., 9=60s).

Que faire si le commutateur ne répond plus ?

Débranchez les câbles de données de tous les ordinateurs, puis débranchez l'alimentation (si adaptateur secteur). Attendez 10 secondes, rebranchez l'alimentation, puis reconnectez les câbles et rallumez.

Le commutateur est-il alimenté par USB ?

Oui, il peut être alimenté par le port USB de l'ordinateur. Si une puissance supplémentaire est nécessaire, branchez un adaptateur secteur 9,0 V / 0,3 A.

Comment nettoyer le commutateur ?

Utilisez un chiffon doux et sec pour essuyer l'appareil. N'utilisez pas de nettoyants liquides, d'aérosols ou de produits abrasifs pour éviter tout dommage.

Où trouver la notice complète et les spécifications ?

La notice complète est disponible au format PDF sur notice-facile.com. Les spécifications détaillées sont disponibles sur le site manhattanproducts.com.

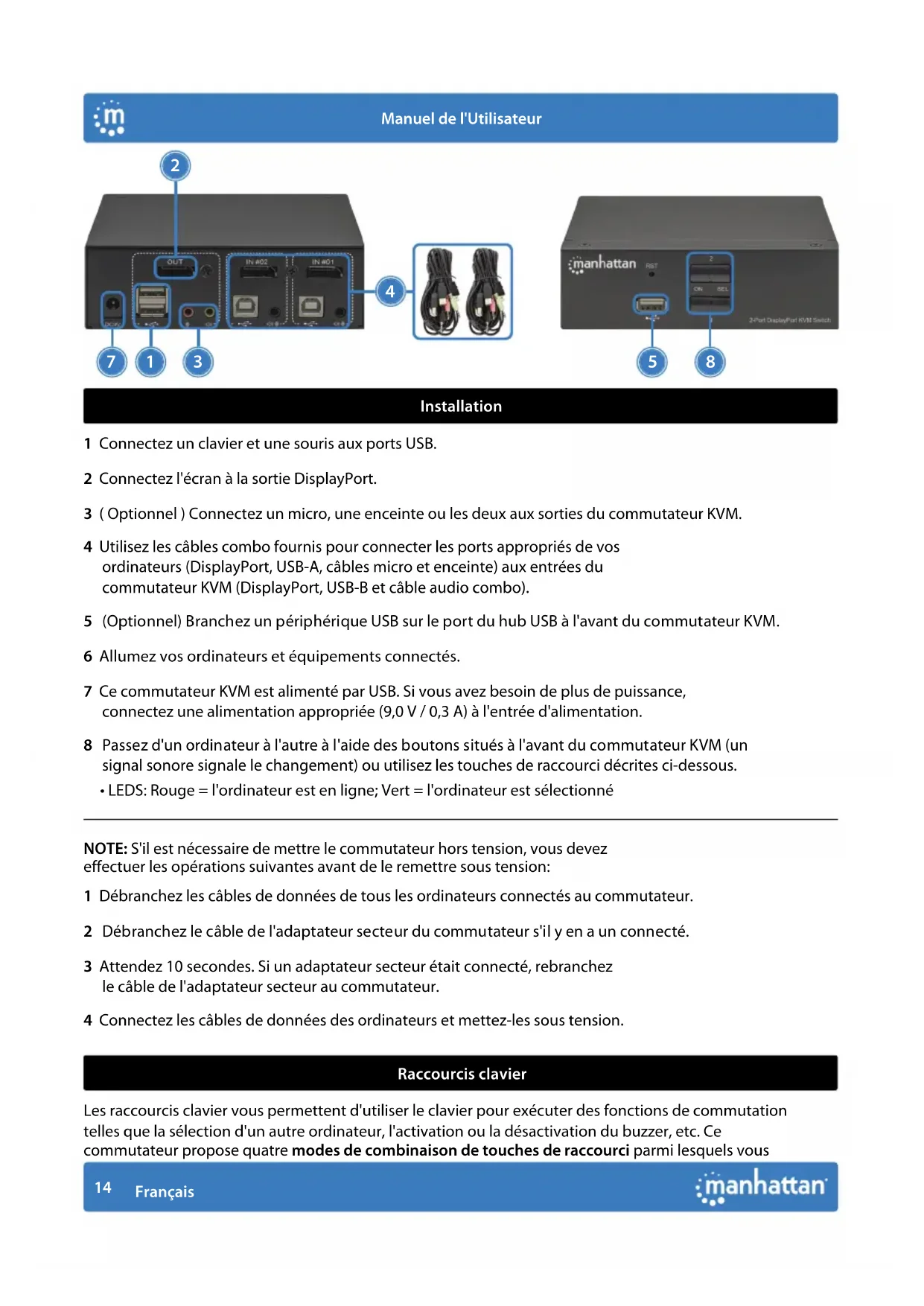

MODE D'EMPLOI 153546 MANHATTAN

1 Connectez un clavier et une souris aux ports USB.
2 Connectez l'écran à la sortie DisplayPort.
3 (Optionnel) Connectez un micro, une enceinte ou les deux aux sorties du commutateur KVM.
4 Utilisez les câbles combo fournis pour connecter les ports appropriés de vos ordinateurs (DisplayPort, USB-A, câbles micro et enceinte) aux entrées du commutateur KVM (DisplayPort, USB-B et câble audio combo).
5 (Optionnel) Branchez un périphérique USB sur le port du hub USB à l'avant du commutateur KVM.
6 Allumez vos ordinateurs et équipements connectés.
7 Ce commutateur KVM est alimenté par USB. Si vous avez besoin de plus de puissance, connectez une alimentation appropriée (9,0 V / 0,3 A) à l'entrée d'alimentation.
8 Passez d'un ordinateur à l'autre à l'aide des boutons situés à l'avant du commutateur KVM (un signal sonore signale le changement) ou utilisez les touches de raccourci décrites ci-dessous.

- LEDS: Rouge = l'ordinateur est en ligne; Vert = l'ordinateur est sélectionné

NOTE: S'il est nécessaire de mettre le commutateur hors tension, vous devez effectuer les opérations suivantes avant de le remettre sous tension:

1 Débranchez les câbles de données de tous les ordinateurs connectés au commutateur.
2 Débranchez le câble de l'adaptateur secteur du commutateur s'il y en a un connecté.
3 Attendez 10 secondes. Si un adaptateur secteur était connecté, rebranchez le câble de l'adaptateur secteur au commutateur.
4 Connectez les câbles de données des ordinateurs et mettez-les sous tension.

Raccourcis clavier

Les raccourcis clavier vous permettent d'utiliser le clavier pour exécuter des fonctions de commutation telles que la sélection d'un autre ordinateur, l'activation ou la désactivation du buzzer, etc. Ce commutateur propose quatre modes de combinaison de touches de raccourci parmi lesquels vous

Le tableau suivant montre les combinaisons de touches de raccourci qui utilisent les entrées principales de touches de raccourci 【CTL】+【SHIFT】 et comment basculer vers les autres modes.

La combinaison de raccourcis clavier par défaut pour passer au port de l'ordinateur en ligne suivant dans n'importe quel mode est (gauche) 【CTL】 + 【CTL】.

Assurez-vous d'appuyer rapidement sur les combinaisons de touches de raccourci; chaque touche expire au bout de cinq secondes.

Mode【CTL】+【SHIFT】

Fonction Combinaison de raccourcis clavier
Basculer vers le port de l'ordinateur en ligne suivant	【CTL】+【CTL】
Sélectionner un port par son numéro de port	【CTL】+【SHIFT】+【1】ou【2】
Port suivant	【CTL】+【SHIFT】+【→】ou【↓】
Port précédent	【CTL】+【SHIFT】+【←】ou【↑】
Activer/désactiver le buzzer	【CTL】+【SHIFT】+【B】
Activer / désactiver le mode de commutation automatique, la valeur par défaut est de 5 secondes, appuyez sur【ESC】pour quitter	【CTL】+【SHIFT】+【S】
Ajuster la durée de commutation appuyez sur【ESC】pour quitter	【CTL】+【SHIFT】+【S】+【N】
Passer en mode de combinaison de touches de raccourci【SCROLL】+【SCROLL】	【CTL】+【SHIFT】+【SCROLL】
Passer en mode de combinaison de touches de raccourci【NUM】+【NUM】	【CTL】+【SHIFT】+【NUM】
Passer en mode de combinaison de touches de raccourci【CAPS】+【CAPS】	【CTL】+【SHIFT】+【CAPS】

Fonction Combinaison de raccourcis clavier
Sélectionner un port par son numéro de port	【SCROLL】+【SCROLL】+【1】ou【2】
Port suivant	【SCROLL】+【SCROLL】+【→】ou【↓】
Port précédent	【SCROLL】+【SCROLL】+【←】ou【↑】
Activer/désactiver le buzzer	【SCROLL】+【SCROLL】+【B】

Fonction Combinaison de raccourcis clavier

Activer / désactiver le mode de commutation automatique, la valeur par défaut est de 5 secondes, appuyez sur【ESC】pour quitter	【SCROLL】+【SCROLL】+【S】
Ajuster la durée de commutation appuyez sur【ESC】pour quitter	【SCROLL】+【SCROLL】+【S】+【N】
Passer en mode de combinaison de touches de raccourci【CTL】+【CTL】	【SCROLL】+【SCROLL】+【CTL】
Passer en mode de combinaison de touches de raccourci【NUM】+【NUM】	【SCROLL】+【SCROLL】+【NUM】
Passer en mode de combinaison de touches de raccourci【CAPS】+【CAPS】	【SCROLL】+【SCROLL】+【CAPS】

Mode【NUM】+【NUM】

Fonction Combinaison de raccourcis clavier

Sélectionner un port par son numéro de port	【NUM】+【NUM】+【1】ou【2】
Port suivant	【NUM】+【NUM】+【→】ou【↓】
Port précédent	【NUM】+【NUM】+【←】ou【↑】
Activer/désactiver le buzzer	【NUM】+【NUM】+【B】
Activer / désactiver le mode de commutation automatique, la valeur par défaut est de 5 secondes, appuyez sur【ESC】pour quitter	【NUM】+【NUM】+【S】
Ajuster la durée de commutation appuyez sur【ESC】pour quitter	【NUM】+【NUM】+【S】+【N】
Passer en mode de combinaison de touches de raccourci【SCROLL】+【SCROLL】	【NUM】+【NUM】+【SCROLL】
Passer en mode de combinaison de touches de raccourci【CTL】+【CTL】	【NUM】+【NUM】+【CTL】
Passer en mode de combinaison de touches de raccourci【CAPS】+【CAPS】	【NUM】+【NUM】+【CAPS】

Mode【CAPS】+【CAPS】

Fonction Combinaison de raccourcis clavier
Sélectionner un port par son numéro de port	【CAPS】+【CAPS】+【1】ou【2】
Port suivant	【CAPS】+【CAPS】+【→】ou【↓】
Port précédent	【CAPS】+【CAPS】+【←】ou【↑】
Activer/désactiver le buzzer	【CAPS】+【CAPS】+【B】
Activer / désactiver le mode de commutation automatique, la valeur par défaut est de 5 secondes, appuyez sur【ESC】pour quitter	【CAPS】+【CAPS】+【S】
Ajuster la durée de commutation appuyez sur【ESC】pour quitter	【CAPS】+【CAPS】+【S】+【N】
Passer en mode de combinaison de touches de raccourci【SCROLL】+【SCROLL】	【CAPS】+【CAPS】+【SCROLL】
Passer en mode de combinaison de touches de raccourci【NUM】+【NUM】	【CAPS】+【CAPS】+【NUM】
Passer en mode de combinaison de touches de raccourci【CTL】+【CTL】	【CAPS】+【CAPS】+【CTL】

Modification de l'intervalle de commutation automatique

Pour modifier le nombre de secondes qui s'écoulent avant que le commutateur KVM passe automatiquement à l'ordinateur en ligne suivant, utilisez la combinaison de touches de raccourci pour cette fonction indiquée ci-dessus (e.g., 【CTL】 + 【SHIFT】 + 【S】 + 【N】). [N] représente les touches numériques 1 à 9, qui se réfèrent à un nombre de secondes comme indiqué dans le tableau ci-dessous:

N Seconds
1	5
2	10
3	15
4	20
5	25
6	30
7	35
8	40
9	60

Vous trouvez les spécifications sur, visitez manhattanproducts.com. Enregistrez votre produit sur register.mahattanproducts.com/r/153546 ou scannez le code QR figurant sur la couverture.

FRANÇAIS: Ce symbole sur le produit ou son emballage signifie que ce produit ne doit

FRANÇAIS: Cet appareil satisfait aux exigences de CE 2014/30/EU et / ou 2014/35/EU. La Déclaration de Conformité est disponible à :
