153546 - Przełącznik MANHATTAN - Bezpłatna instrukcja obsługi

Rodzaj produktu	Przełącznik KVM (klawiatura, wideo, mysz)
Marka i model	Manhattan 153546
Liczba obsługiwanych komputerów	2
Złącza wideo	1 wejście DisplayPort, 1 wyjście DisplayPort
Złącza USB	2 porty USB-A dla klawiatury i myszy, 1 port USB-B dla komputera, przedni hub USB
Złącza audio	1 wejście audio combo (mikrofon/słuchawki)
Zasilanie	Zasilany przez USB (szyna); opcjonalny zasilacz sieciowy 9,0 V / 0,3 A
Skróty klawiaturowe	Cztery tryby: Ctrl+Shift, Scroll Lock, Num Lock, Caps Lock; szybkie przełączanie przez podwójne naciśnięcie Ctrl
Wskaźniki LED	Czerwony: komputer online; Zielony: komputer wybrany
Brzęczyk	Sygnał dźwiękowy przy zmianie portu; włączany/wyłączany
Tryb automatycznego przełączania	Tak, regulowany interwał od 5 do 60 sekund
Wymiary (ok.)	150 mm x 80 mm x 25 mm
Waga (ok.)	200 g
Materiał obudowy	Plastik
Temperatura pracy	0°C do 40°C
Wilgotność pracy	20% do 80% RH (bez kondensacji)
Certyfikaty	CE (2014/30/UE i 2014/35/UE)
Czyszczenie	Czyścić miękką, suchą szmatką; nie używać płynnych ani ściernych środków czyszczących
Obsługiwane urządzenia peryferyjne	Klawiatura, mysz, mikrofon, głośniki, urządzenia USB

Często zadawane pytania - 153546 MANHATTAN

Jak zainstalować przełącznik KVM Manhattan 153546?

Podłącz klawiaturę i mysz do przednich portów USB, monitor do wyjścia DisplayPort, a dostarczone kable combo między komputerami a wejściami przełącznika. Następnie włącz komputery.

Jak przełączać się między komputerami?

Użyj fizycznych przycisków z przodu przełącznika lub skrótów klawiaturowych. Domyślnie podwójne naciśnięcie lewego Ctrl przełącza na następny port.

Jakie są dostępne skróty klawiaturowe?

Cztery tryby: Ctrl+Shift, Scroll Lock+Scroll Lock, Num Lock+Num Lock, Caps Lock+Caps Lock. Każdy tryb umożliwia wybór portu (1 lub 2), przejście do następnego/poprzedniego portu, włączanie/wyłączanie brzęczyka, ustawianie automatycznego przełączania itp.

Czy mogę używać mikrofonu lub głośników z tym przełącznikiem?

Tak, podłącz mikrofon lub głośnik (lub oba) do wyjść audio przełącznika. Kable combo muszą być podłączone do odpowiednich komputerów.

Jak włączyć tryb automatycznego przełączania?

Naciśnij odpowiednią sekwencję klawiszy: na przykład w trybie Ctrl+Shift użyj Ctrl+Shift+S, aby włączyć automatyczne przełączanie z domyślnym interwałem 5 sekund. Naciśnij Esc, aby wyjść.

Jak zmienić interwał automatycznego przełączania?

Użyj sekwencji Ctrl+Shift+S+N (lub odpowiednika w zależności od trybu), gdzie N to cyfra od 1 do 9 odpowiadająca liczbie sekund (1=5s, 2=10s, ..., 9=60s).

Co zrobić, gdy przełącznik przestanie reagować?

Odłącz kable danych od wszystkich komputerów, a następnie odłącz zasilanie (jeśli używany jest zasilacz sieciowy). Odczekaj 10 sekund, podłącz ponownie zasilanie, a następnie podłącz kable i włącz ponownie.

Czy przełącznik jest zasilany przez USB?

Tak, może być zasilany przez port USB komputera. Jeśli potrzebna jest dodatkowa moc, podłącz zasilacz sieciowy 9,0 V / 0,3 A.

Jak wyczyścić przełącznik?

Użyj miękkiej, suchej szmatki do wycierania urządzenia. Nie używaj płynnych środków czyszczących, aerozoli ani ściernych produktów, aby uniknąć uszkodzeń.

Gdzie znaleźć pełną instrukcję i specyfikacje?

Pełna instrukcja jest dostępna w formacie PDF na stronie notice-facile.com. Szczegółowe specyfikacje są dostępne na stronie manhattanproducts.com.

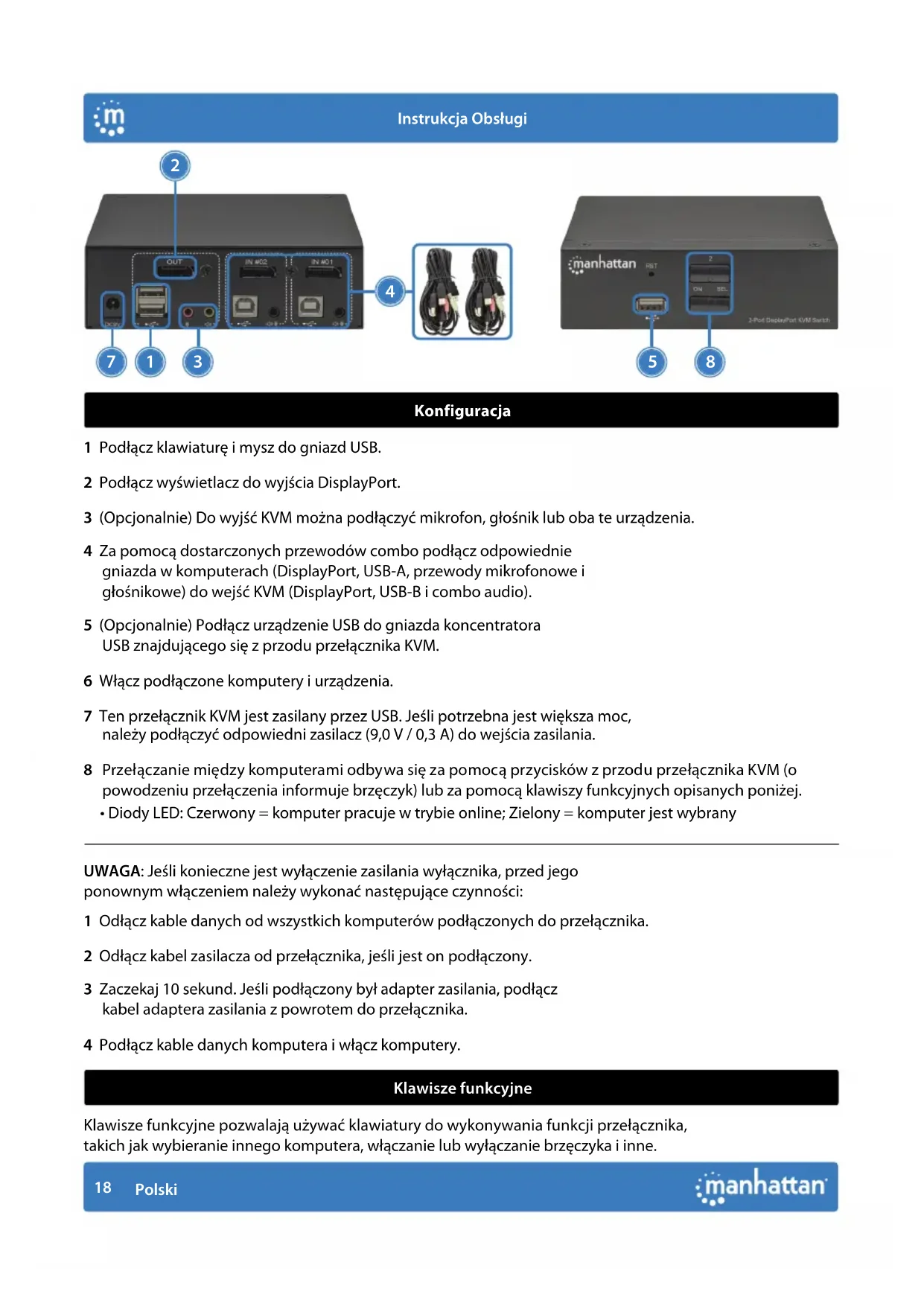

INSTRUKCJA OBSŁUGI 153546 MANHATTAN

Instrukcja Obsługi 2 OUT IN #02 IN #01 4 7 1 3 manhattan RST 2 ON SEL 5 8 1-Pod DisplayPort KVM Switch

Konfiguracja

1 Podłącz klawiaturę i mysz do gniazd USB.
2 Podłącz wyświetlacz do wyjścia DisplayPort.
3 (Opcjonalnie) Do wyjść KVM można podłączyć mikrofon, głośnik lub oba te urządzenia.
4 Za pomocą dostarczonych przewodów combo podłącz odpowiednie gniazda w komputerach (DisplayPort, USB-A, przewody mikrofonowe i głośnikowe) do wejść KVM (DisplayPort, USB-B i combo audio).
5 (Opcjonalnie) Podłącz urządzenie USB do gniazda koncentratora USB znajdującego się z przodu przełącznika KVM.
6 Włącz podłączone komputery i urządzenia.
7 Ten przełącznik KVM jest zasilany przez USB. Jeśli potrzebna jest większa moc, należy podłączyć odpowiedni zasilacz (9,0 V / 0,3 A) do wejścia zasilania.
8 Przełączanie między komputerami odbywa się za pomocą przycisków z przodu przełącznika KVM (o powodzeniu przełączenia informuje brzęczyk) lub za pomocą klawiszy funkcyjnych opisanych poniżej. • Diody LED: Czerwony = komputer pracuje w trybie online; Zielony = komputer jest wybrany

UWAGA: Jeśli konieczne jest wyłączenie zasilania wyłącznika, przed jego ponownym włączeniem należy wykonać następujące czynności:

1 Odłącz kable danych od wszystkich komputerów podłączonych do przełącznika.
2 Odłącz kabel zasilacza od przełącznika, jeśli jest on podłączony.
3 Zaczekaj 10 sekund. Jeśli podłączony był adapter zasilania, podłącz kabel adaptera zasilania z powrotem do przełącznika.
4 Podłącz kable danych komputera i włącz komputery.

Klawisze funkcyjne

Klawisze funkcyjne pozwalają używać klawiatury do wykonywania funkcji przełącznika, takich jak wybieranie innego komputera, włączanie lub wyłączanie brzęczyka i inne.

Przełącznik ten oferuje cztery tryby kombinacji klawiszy skrótu, z których można wybierać:

【CTL】+【SHIFT】,【SCROLL】+【SCROLL】,【NUM】+【NUM】i【CAPS】+【CAPS】.

W poniższej tabeli przedstawiono kombinacje klawiszy skrótu, które wykorzystują podstawowe

wejścia klawiszy skrótu 【CTL】+【SHIFT】 oraz sposób przełączania na inne tryby.

Domyślną kombinacją klawiszy skrótu do przełączania na następne gniazdo

komputera online w dowolnym trybie jest (po lewej) 【CTL】 + 【CTL】.

Należy pamiętać, aby szybko naciskać kombinacje klawiszy funkcyjne;

każdy klawisz kończy działanie po pięciu sekundach.

Tryb【CTL】+【SHIFT】

Funkcja Kombinacja klawiszy funkcyjnych
Wybierz port według numeru	【CTL】+【SHIFT】+【1】lub【2】
Następny port	【CTL】+【SHIFT】+【→】lub【↓】
Poprzedni port	【CTL】+【SHIFT】+【←】lub【↑】
Włącz/wyłącz brzęczyk	【CTL】+【SHIFT】+【B】
Włącz/wyłącz tryb automatycznego przełączania, domyślnie 5 sekund, naciśnij【ESC】aby wyjść	【CTL】+【SHIFT】+【S】
Przestaw czas automatycznego, naciśnij【ESC】aby wyjść	【CTL】+【SHIFT】+【S】+【N】
Przejdź do trybu kombinacji klawiszy skrótu【SCROLL】+【SCROLL】	【CTL】+【SHIFT】+【SCROLL】
Przejdź do trybu kombinacji klawiszy skrótu【NUM】+【NUM】	【CTL】+【SHIFT】+【NUM】
Przejdź do trybu kombinacji klawiszy skrótu【CAPS】+【CAPS】	【CTL】+【SHIFT】+【CAPS】

Funkcja Kombinacja klawiszy funkcyjnych
Wybierz port według numeru	【SCROLL】+【SCROLL】+【1】lub【2】
Następny port	【SCROLL】+【SCROLL】+【→】lub【↓】
Poprzedni port	【SCROLL】+【SCROLL】+【←】lub【↑】
Włącz/wyłącz brzęczyk	【SCROLL】+【SCROLL】+【B】
Włącz/wyłącz tryb automatycznego przełączania, domyślnie 5 sekund, naciśnij【ESC】aby wyjść	【SCROLL】+【SCROLL】+【S】
Przestaw czas automatycznego, naciśnij【ESC】aby wyjść	【SCROLL】+【SCROLL】+【S】+【N】
Przejdź do trybu kombinacji klawiszy skrótu【CTL】+【CTL】	【SCROLL】+【SCROLL】+【CTL】
Przejdź do trybu kombinacji klawiszy skrótu【NUM】+【NUM】	【SCROLL】+【SCROLL】+【NUM】
Przejdź do trybu kombinacji klawiszy skrótu【CAPS】+【CAPS】	【SCROLL】+【SCROLL】+【CAPS】

Tryb【NUM】+【NUM】

Funkcja Kombinacja klawiszy funkcyjnych
Wybierz port według numeru	【NUM】+【NUM】+【1】lub【2】
Następny port	【NUM】+【NUM】+【→】lub【↓】
Poprzedni port	【NUM】+【NUM】+【←】lub【↑】
Włącz/wyłącz brzęczyk	【NUM】+【NUM】+【B】
Włącz/wyłącz tryb automatycznego przełączania, domyślnie 5 sekund, naciśnij【ESC】aby wyjść	【NUM】+【NUM】+【S】
Przestaw czas automatycznego, naciśnij【ESC】aby wyjść	【NUM】+【NUM】+【S】+【N】
Przejdź do trybu kombinacji klawiszy skrótu【SCROLL】+【SCROLL】	【NUM】+【NUM】+【SCROLL】
Przejdź do trybu kombinacji klawiszy skrótu【CTL】+【CTL】	【NUM】+【NUM】+【CTL】
Przejdź do trybu kombinacji klawiszy skrótu【CAPS】+【CAPS】	【NUM】+【NUM】+【CAPS】

Tryb【CAPS】+【CAPS】

Funkcja Kombinacja klawiszy funkcyjnych
Wybierz port według numeru	【CAPS】+【CAPS】+【1】lub【2】
Następny port	【CAPS】+【CAPS】+【→】lub【↓】
Poprzedni port	【CAPS】+【CAPS】+【←】lub【↑】
Włącz/wyłącz brzęczyk	【CAPS】+【CAPS】+【B】
Włącz/wyłącz tryb automatycznego przełączania, domyślnie 5 sekund, naciśnij【ESC】aby wyjść	【CAPS】+【CAPS】+【S】
Przestaw czas automatycznego, naciśnij【ESC】aby wyjść	【CAPS】+【CAPS】+【S】+【N】
Przejdź do trybu kombinacji klawiszy skrótu【SCROLL】+【SCROLL】	【CAPS】+【CAPS】+【SCROLL】
Przejdź do trybu kombinacji klawiszy skrótu【NUM】+【NUM】	【CAPS】+【CAPS】+【NUM】
Przejdź do trybu kombinacji klawiszy skrótu【CTL】+【CTL】	【CAPS】+【CAPS】+【CTL】

Zmiana interwału automatycznego przełączania

Aby zmienić liczbę sekund, po upływie których przełącznik KVM automatycznie przełącza się na następny komputer online, należy użyć kombinacji klawiszy skrótu przedstawionej powyżej (e.g., 【CTL】 + 【SHIFT】 + 【S】 + 【N】). [N] reprezentuje klawisze numeryczne od 1 do 9, które odnoszą się do liczby sekund, jak pokazano na poniższym wykresie:

N Sekundy
1	5
2	10
3	15
4	20
5	25
6	30
7	35
8	40
9	60

Pełną specyfikację produktu znajdziecie Państwo na stronie manhattanproducts.com. Zarejestruj produkt na register.manhattanproducts.com/r/153546 lub zeskanuj znajdujący się na pokrywie kod QR.

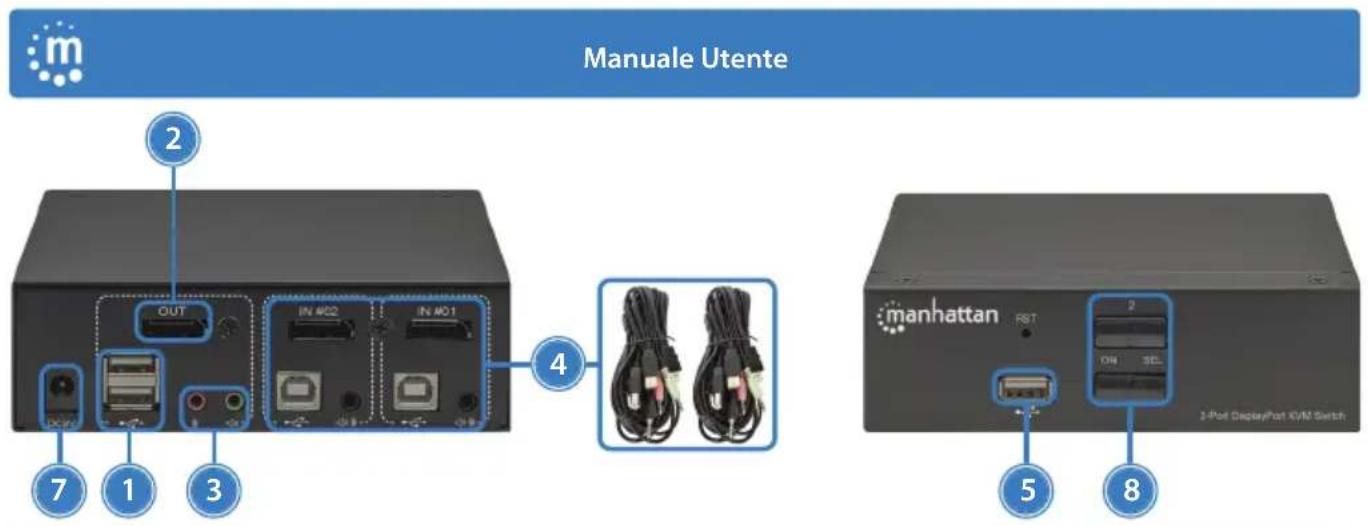

Manuale Utente 2 OUT IN M02 IN M01 4 7 1 3 manhattan RST 2 DN 3C 5 8 1-Port DisplayPort KVM Switch
