Tipo di prodotto	Interruttore KVM (tastiera, video, mouse)
Marca e modello	Manhattan 153546
Numero di computer gestibili	2
Connettori video	1 ingresso DisplayPort, 1 uscita DisplayPort
Connettori USB	2 porte USB-A per tastiera e mouse, 1 porta USB-B per computer, hub USB anteriore
Connettori audio	1 ingresso audio combo (microfono/cuffie)
Alimentazione	Alimentato tramite USB (bus); adattatore di rete opzionale 9,0 V / 0,3 A
Scorciatoie da tastiera	Quattro modalità: Ctrl+Maiusc, Bloc Scorr, Bloc Num, Bloc Maiusc; commutazione rapida con doppia pressione di Ctrl
Indicatori LED	Rosso: computer in linea; Verde: computer selezionato
Cicalino	Segnale acustico al cambio di porta; attivabile/disattivabile
Modalità di commutazione automatica	Sì, intervallo regolabile da 5 a 60 secondi
Dimensioni (circa)	150 mm x 80 mm x 25 mm
Peso (circa)	200 g
Materiale della custodia	Plastica
Temperatura di funzionamento	0 °C a 40 °C
Umidità di funzionamento	20% a 80% UR (senza condensa)
Certificazioni	CE (2014/30/UE e 2014/35/UE)
Pulizia	Pulire con un panno morbido e asciutto; non utilizzare detergenti liquidi o abrasivi.
Periferiche supportate	Tastiera, mouse, microfono, altoparlanti, periferiche USB

Domande frequenti - 153546 MANHATTAN

Come installare l'interruttore KVM Manhattan 153546?

Collegare la tastiera e il mouse alle porte USB anteriori, lo schermo all'uscita DisplayPort, e i cavi combo forniti tra i computer e gli ingressi dell'interruttore. Accendere quindi i computer.

Come passare da un computer all'altro?

Utilizzare i pulsanti fisici sulla parte anteriore dell'interruttore o le scorciatoie da tastiera. Per impostazione predefinita, la doppia pressione del tasto Ctrl sinistro passa alla porta successiva.

Quali sono le scorciatoie da tastiera disponibili?

Quattro modalità: Ctrl+Maiusc, Bloc Scorr+Bloc Scorr, Bloc Num+Bloc Num, Bloc Maiusc+Bloc Maiusc. Ogni modalità consente di selezionare una porta (1 o 2), passare alla porta successiva/precedente, attivare/disattivare il cicalino, regolare la commutazione automatica, ecc.

Posso utilizzare un microfono o altoparlanti con questo interruttore?

Sì, collegare un microfono o un altoparlante (o entrambi) alle uscite audio dell'interruttore. I cavi combo devono essere collegati ai computer corrispondenti.

Come attivare la modalità di commutazione automatica?

Premere la sequenza di tasti appropriata: ad esempio, in modalità Ctrl+Maiusc, utilizzare Ctrl+Maiusc+S per attivare la commutazione automatica con un intervallo predefinito di 5 secondi. Premere Esc per uscire.

Come modificare l'intervallo di commutazione automatica?

Utilizzare la sequenza Ctrl+Maiusc+S+N (o l'equivalente a seconda della modalità), dove N è una cifra da 1 a 9 corrispondente a un numero di secondi (1=5s, 2=10s, ..., 9=60s).

Cosa fare se l'interruttore non risponde più?

Scollegare i cavi dati da tutti i computer, quindi scollegare l'alimentazione (se adattatore di rete). Attendere 10 secondi, ricollegare l'alimentazione, quindi ricollegare i cavi e riaccendere.

L'interruttore è alimentato tramite USB?

Sì, può essere alimentato dalla porta USB del computer. Se è necessaria potenza aggiuntiva, collegare un adattatore di rete 9,0 V / 0,3 A.

Come pulire l'interruttore?

Utilizzare un panno morbido e asciutto per pulire l'apparecchio. Non utilizzare detergenti liquidi, aerosol o prodotti abrasivi per evitare danni.

Dove trovare il manuale completo e le specifiche?

Il manuale completo è disponibile in formato PDF su notice-facile.com. Le specifiche dettagliate sono disponibili sul sito manhattanproducts.com.

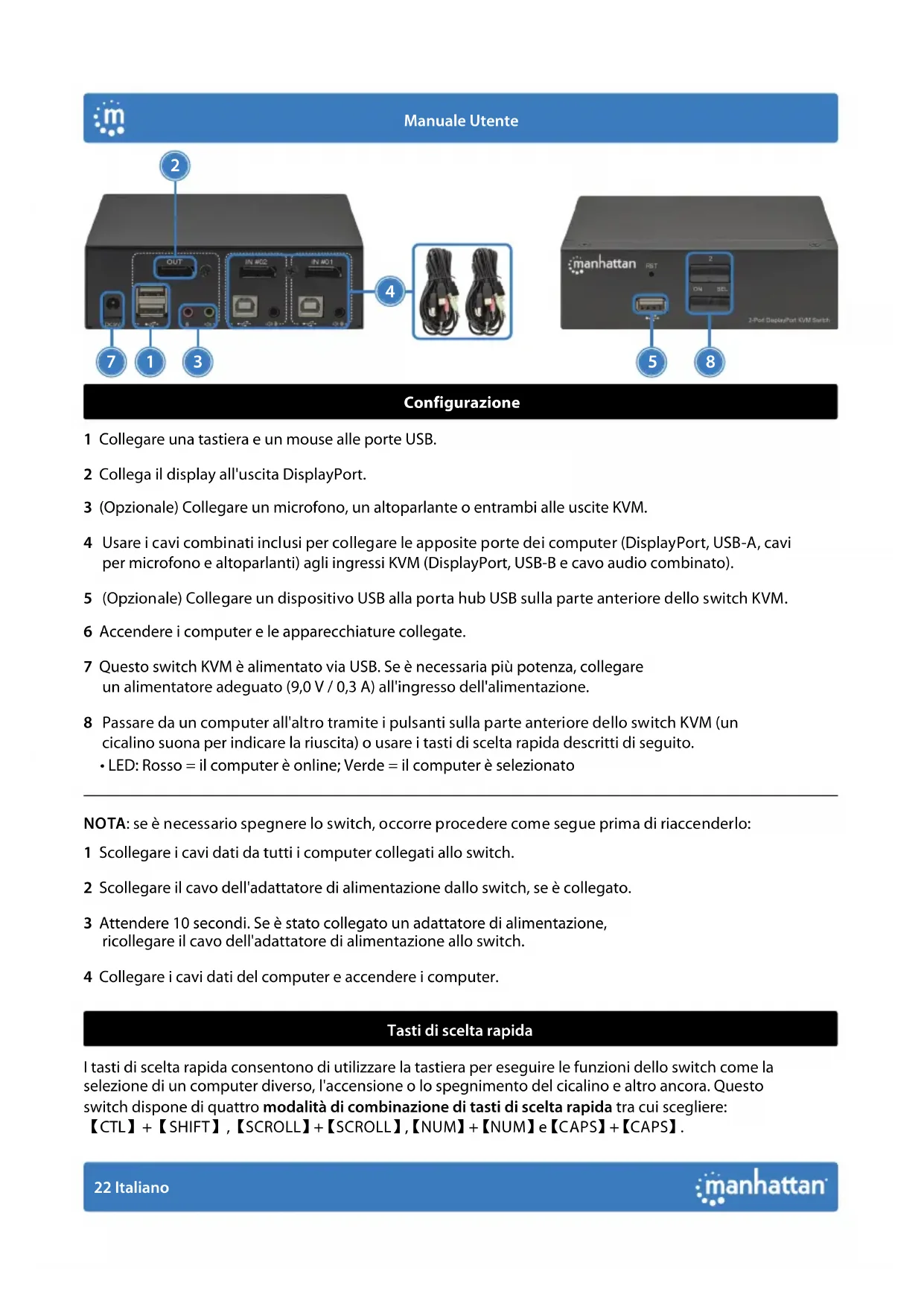

MANUALE UTENTE 153546 MANHATTAN

1 Collegare una tastiera e un mouse alle porte USB.
2 Collega il display all'uscita DisplayPort.
3 (Opzionale) Collegare un microfono, un altoparlante o entrambi alle uscite KVM.
4 Usare i cavi combinati inclusi per collegare le apposite porte dei computer (DisplayPort, USB-A, cavi per microfono e altoparlanti) agli ingressi KVM (DisplayPort, USB-B e cavo audio combinato).
5 (Opzionale) Collegare un dispositivo USB alla porta hub USB sulla parte anteriore dello switch KVM.
6 Accendere i computer e le apparecchiature collegate.
7 Questo switch KVM è alimentato via USB. Se è necessaria più potenza, collegare un alimentatore adeguato (9,0 V / 0,3 A) all'ingresso dell'alimentazione.
8 Passare da un computer all'altro tramite i pulsanti sulla parte anteriore dello switch KVM (un cicalino suona per indicare la riuscita) o usare i tasti di scelta rapida descritti di seguito.
- LED: Rosso = il computer è online; Verde = il computer è selezionato

NOTA: se è necessario spegnere lo switch, occorre procedere come segue prima di riaccenderlo:

1 Scollegare i cavi dati da tutti i computer collegati allo switch.
2 Scollegare il cavo dell'adattatore di alimentazione dallo switch, se è collegato.
3 Attendere 10 secondi. Se è stato collegato un adattatore di alimentazione, ricollegare il cavo dell'adattatore di alimentazione allo switch.
4 Collegare i cavi dati del computer e accendere i computer.

Tasti di scelta rapida

I tasti di scelta rapida consentono di utilizzare la tastiera per eseguire le funzioni dello switch come la selezione di un computer diverso, l'accensione o lo spegnimento del cicalino e altro ancora. Questo switch dispone di quattro modalità di combinazione di tasti di scelta rapida tra cui scegliere:

【CTL】+【SHIFT】,【SCROLL】+【SCROLL】,【NUM】+【NUM】e【CAPS】+【CAPS】.

La seguente tabella mostra le combinazioni di tasti di scelta rapida che utilizzano gli ingressi primari 【CTL】+【SHIFT】e come passare alle altre modalità.

La combinazione di tasti di scelta rapida predefinita per passare alla porta successiva del computer online in qualsiasi modalità è (sinistra) 【CTL】 + 【CTL】.

Assicurarsi di premere velocemente le combinazioni di tasti di scelta rapida; ogni tasto scade dopo cinque secondi.

Funzione Combinazione di tasti di scelta rapida
Passare alla porta successiva del computer online	【CTL】+【CTL】
Seleziona la porta tramite numero di porta	【CTL】+【SHIFT】+【1】o【2】
Porta successiva	【CTL】+【SHIFT】+【→】o【↓】
Porta precedente	【CTL】+【SHIFT】+【←】o【↑】
Attiva/Disattiva cicalino	【CTL】+【SHIFT】+【B】
Abilitare/disabilitare la modalità di commutazione automatica, l'impostazione predefinita è 5 secondi, premere【ESC】per uscire	【CTL】+【SHIFT】+【S】
Regola il tempo di commutazione, premere【ESC】per uscire	【CTL】+【SHIFT】+【S】+【N】
Passare alla modalità di combinazione dei tasti di scelta rapida【SCROLL】+【SCROLL】	【CTL】+【SHIFT】+【SCROLL】
Passare alla modalità di combinazione dei tasti di scelta rapida【NUM】+【NUM】	【CTL】+【SHIFT】+【NUM】
Passare alla modalità di combinazione dei tasti di scelta rapida【CAPS】+【CAPS】	【CTL】+【SHIFT】+【CAPS】

Funzione Combinazione di tasti di scelta rapida
Seleziona la porta tramite numero di porta	【SCROLL】+【SCROLL】+【1】o【2】
Porta successiva	【SCROLL】+【SCROLL】+【→】o【↓】
Porta precedente	【SCROLL】+【SCROLL】+【←】o【↑】
Attiva/Disattiva cicalino	【SCROLL】+【SCROLL】+【B】
Abilitare/disabilitare la modalità di commutazione automatica, l'impostazione predefinita è 5 secondi, premere【ESC】per uscire	【SCROLL】+【SCROLL】+【S】
Regola il tempo di commutazione, premere【ESC】per uscire	【SCROLL】+【SCROLL】+【S】+【N】
Passare alla modalità di combinazione dei tasti di scelta rapida【CTL】+【CTL】	【SCROLL】+【SCROLL】+【CTL】
Passare alla modalità di combinazione dei tasti di scelta rapida【NUM】+【NUM】	【SCROLL】+【SCROLL】+【NUM】
Passare alla modalità di combinazione dei tasti di scelta rapida【CAPS】+【CAPS】	【SCROLL】+【SCROLL】+【CAPS】

Funzione Combinazione di tasti di scelta rapida
Seleziona la porta tramite numero di porta	【NUM】+【NUM】+【1】o【2】
Porta successiva	【NUM】+【NUM】+【→】o【↓】
Porta precedente	【NUM】+【NUM】+【←】o【↑】
Attiva/Disattiva cicalino	【NUM】+【NUM】+【B】
Abilitare/disabilitare la modalità di commutazione automatica, l'impostazione predefinita è 5 secondi, premere【ESC】per uscire	【NUM】+【NUM】+【S】
Regola il tempo di commutazione, premere【ESC】per uscire	【NUM】+【NUM】+【S】+【N】
Passare alla modalità di combinazione dei tasti di scelta rapida【SCROLL】+【SCROLL】	【NUM】+【NUM】+【SCROLL】
Passare alla modalità di combinazione dei tasti di scelta rapida【CTL】+【CTL】	【NUM】+【NUM】+【CTL】
Passare alla modalità di combinazione dei tasti di scelta rapida【CAPS】+【CAPS】	【NUM】+【NUM】+【CAPS】

Funzione Combinazione di tasti di scelta rapida
Seleziona la porta tramite numero di porta	【CAPS】+【CAPS】+【1】o【2】
Porta successiva	【CAPS】+【CAPS】+【→】o【↓】
Porta precedente	【CAPS】+【CAPS】+【←】o【↑】
Attiva/Disattiva cicalino	【CAPS】+【CAPS】+【B】
Abilitare/disabilitare la modalità di commutazione automatica, l'impostazione predefinita è 5 secondi, premere【ESC】per uscire	【CAPS】+【CAPS】+【S】
Regola il tempo di commutazione, premere【ESC】per uscire	【CAPS】+【CAPS】+【S】+【N】
Passare alla modalità di combinazione dei tasti di scelta rapida【SCROLL】+【SCROLL】	【CAPS】+【CAPS】+【SCROLL】
Passare alla modalità di combinazione dei tasti di scelta rapida【NUM】+【NUM】	【CAPS】+【CAPS】+【NUM】
Passare alla modalità di combinazione dei tasti di scelta rapida【CTL】+【CTL】	【CAPS】+【CAPS】+【CTL】

Cambiare l'intervello di commutazione automatica

Per modificare il numero di secondi che trascorrono prima che lo switch KVM passi automaticamente al successivo computer online, usare la combinazione di tasti di scelta rapida per questa funzione sopra indicata (e.g., 【CTL】 + 【SHIFT】 + 【S】 + 【N】). [N] rappresenta i tasti numerici 1 - 9, che si riferiscono a un numero di secondi come mostrato nel grafico sottostante:

N Secondi
1	5
2	10
3	15
4	20
5	25
6	30
7	35
8	40
9	60

Per ulteriori specifiche, visita il sito manhattanproducts.com. Registra il tuo prodotto su register.manhattanproducts.com/r/153546 o scansiona il codice QR presente sulla copertina.
