MANUAL DE USUARIO 153546 MANHATTAN

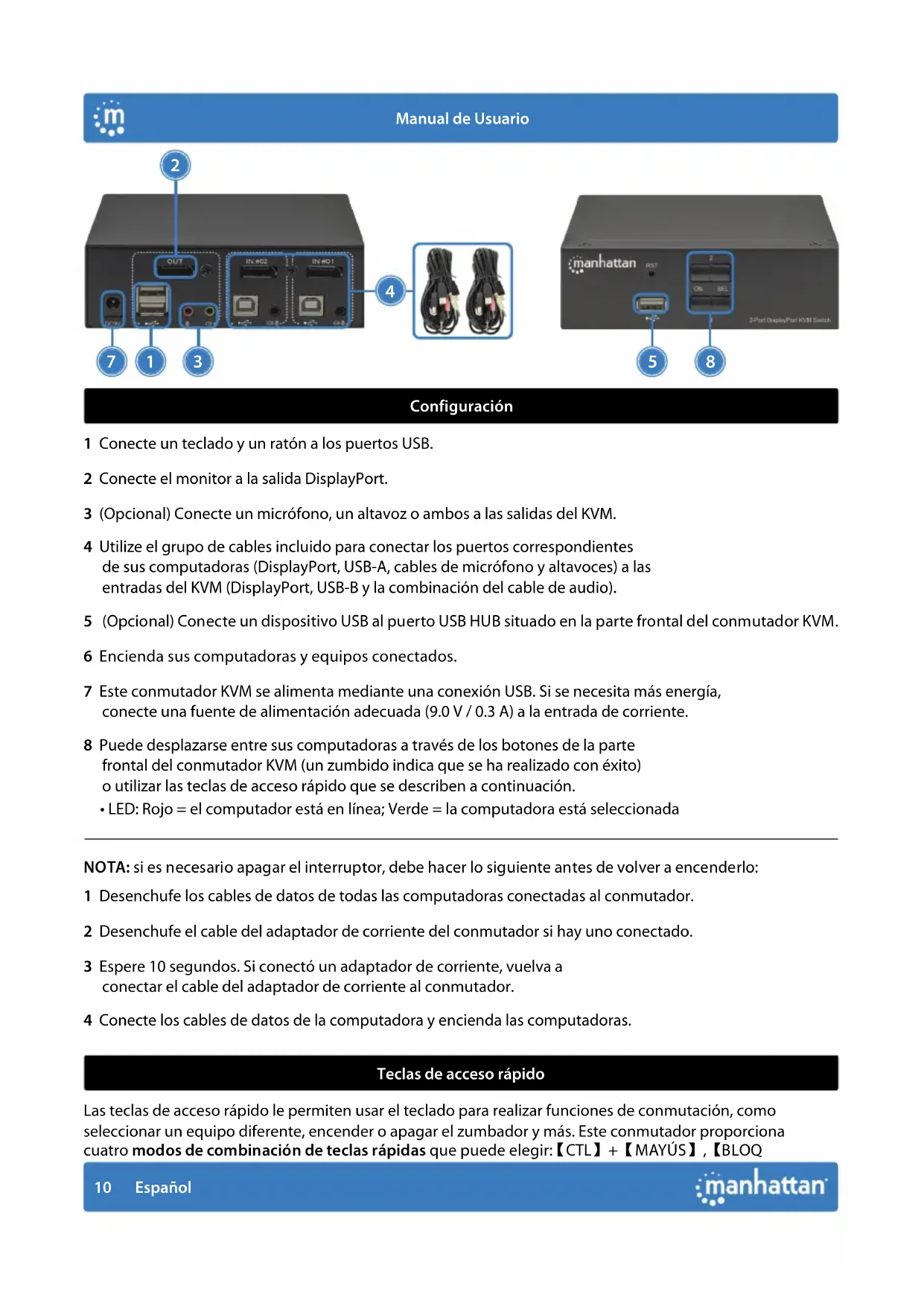

Manual de Usuario Configuración 1 Conecte un teclado y un ratón a los puertos USB. 2 Conecte el monitor a la salida DisplayPort. 3 (Opcional) Conecte un micrófono, un altavoz o ambos a las salidas del KVM. 4 Utilize el grupo de cables incluido para conectar los puertos correspondientes de sus computadoras (DisplayPort, USB-A, cables de micrófono y altavoces) a las entradas del KVM (DisplayPort, USB-B y la combinación del cable de audio). 5 (Opcional) Conecte un dispositivo USB al puerto USB HUB situado en la parte frontal del conmutador KVM. 6 Encienda sus computadoras y equipos conectados. 7 Este conmutador KVM se alimenta mediante una conexiónUSB. Si se necesita más energía, conecte una fuente de alimentación adecuada (9.0 V / 0.3 A) a la entrada de corriente. 8 Puede desplazarse entre sus computadoras a través de los botones de la parte frontal del conmutador KVM (un zumbido indica que se ha realizado con éxito) o utilizar las teclas de acceso rápido que se describen a continuación.

• LED: Rojo = el computador está en línea; Verde = la computadora está seleccionada NOTA: si es necesario apagar el interruptor, debe hacer lo siguiente antes de volver a encenderlo: 1 Desenchufe los cables de datos de todas las computadoras conectadas al conmutador. 2 Desenchufe el cable del adaptador de corriente del conmutador si hay uno conectado. 3 Espere 10 segundos. Si conectó un adaptador de corriente, vuelva a conectar el cable del adaptador de corriente al conmutador. 4 Conecte los cables de datos de la computadora y encienda las computadoras. Teclas de acceso rápido Las teclas de acceso rápido le permiten usar el teclado para realizar funciones de conmutación, como seleccionar un equipo diferente, encender o apagar el zumbador y más. Este conmutador proporciona cuatro modos de combinación de teclas rápidas que puede elegir:【CTL】+【MAYÚS】,【BLOQ Español11 Español Manual de Usuario DESP】+【BLOQ DESP】,【BLOQ NUM】+【BLOQ NUM】y【BLOQ MAYÚS】+【BLOQ MAYÚS】. La siguiente tabla muestra las combinaciones de teclas rápidas que utilizan las entradas de teclas rápidas principales 【CTL】+【SHIFT】cómo cambiar a los otros modos. La combinación de teclas de acceso rápido predeterminada para cambiar al siguiente puerto del equipo en línea en cualquier modo es (izquierda) 【CTL】+【CTL】. Asegúrese de pulsar las combinaciones de teclas rápidas rápidamente; cada tecla se desactiva después de cinco segundos. ModoModo【【CTLCTL】+【】+【MAYÚSMAYÚS】】 Función Combinación de teclas de acceso rápido Cambie al siguiente puerto en línea 【CTL】+【CTL】 Seleccionar puerto por número 【CTL】+【MAYÚS】+【1】o【2】 Siguiente puerto 【CTL】+【MAYÚS】+【➡】o【⬇】 Puerto anterior 【CTL】+【MAYÚS】+【⬅】o【⬆】 Activar/desactivar señal acústica

Active o desactive el modo de desplazamiento automático. El valor predeterminado es de 5 segundos, pulse【ESC】para salir

Ajustar tiempo de conmutación, pulse【ESC】para salir

【CTL】+【MAYÚS】+【S】+【N】

Cambie al modo de combinación de teclas de acceso rápido【DESP】+【DESP】

【CTL】+【MAYÚS】+【DESP】

Cambie al modo de combinación de teclas de acceso rápido【NUM】+【NUM】

Cambie al modo de combinación de teclas de acceso rápido【BLOQ MAYÚS】+【BLOQ MAYÚS】

【CTL】+【MAYÚS】+【BLOQ MAYÚS】

ModoModo【【DESPDESP】】++【【DESPDESP】】 Función Combinación de teclas de acceso rápido Seleccionar puerto por número 【DESP】+【DESP】+【1】o【2】 Siguiente puerto 【DESP】+【DESP】+【➡】o【⬇】 Puerto anterior 【DESP】+【DESP】+【⬅】o【⬆】12 Manual de Usuario Español Función Combinación de teclas de acceso rápido Activar/desactivar señal acústica

Active o desactive el modo de desplazamiento automático. El valor predeterminado es de 5 segundos, pulse【ESC】para salir

Ajustar tiempo de conmutación, pulse【ESC】para salir

【DESP】+【DESP】+【S】+【N】

Cambie al modo de combinación de teclas de acceso rápido【CTL】+【CTL】

Cambie al modo de combinación de teclas de acceso rápido【NUM】+【NUM】

Cambie al modo de combinación de teclas de acceso rápido【BLOQ MAYÚS】+【BLOQ MAYÚS】

【DESP】+【DESP】+【BLOQ MAYÚS】

ModoModo【【NUMNUM】】++【【NUMNUM】】 Función Combinación de teclas de acceso rápido Seleccionar puerto por número 【NUM】+【NUM】+【1】o【2】 Siguiente puerto 【NUM】+【NUM】+【➡】o【⬇】 Puerto anterior 【NUM】+【NUM】+【⬅】o【⬆】 Activar/desactivar señal acústica

Active o desactive el modo de desplazamiento automático. El valor predeterminado es de 5 segundos, pulse【ESC】para salir

Ajustar tiempo de conmutación, pulse【ESC】para salir

Cambie al modo de combinación de teclas de acceso rápido【DESP】+【DESP】

Cambie al modo de combinación de teclas de acceso rápido【CTL】+【CTL】

Cambie al modo de combinación de teclas de acceso rápido【BLOQ MAYÚS】+【BLOQ MAYÚS】

【NUM】+【NUM】+【BLOQ MAYÚS】13

Manual de Usuario Español ModoModo【【BLOQ MAYÚSBLOQ MAYÚS】】++【【BLOQ MAYÚSBLOQ MAYÚS】】 Función Combinación de teclas de acceso rápido Seleccionar puerto por número

MAYÚS】+【1】o【2】 Siguiente puerto

MAYÚS】+【➡】o【⬇】 Puerto anterior

MAYÚS】+【⬅】o【⬆】 Activar/desactivar señal acústica 【BLOQ MAYÚS】+【BLOQ MAYÚS】+【B】 Active o desactive el modo de desplazamiento automático. El valor predeterminado es de 5 segundos, pulse【ESC】para salir 【BLOQ MAYÚS】+【BLOQ MAYÚS】+【S】 Ajustar tiempo de conmutación, pulse【ESC】para salir

Cambie al modo de combinación de teclas de acceso rápido【DESP】+【DESP】 【BLOQ MAYÚS】+【BLOQ MAYÚS】+【DESP】 Cambie al modo de combinación de teclas de acceso rápido【NUM】+【NUM】 【BLOQ MAYÚS】+【BLOQ MAYÚS】+【NUM】 Cambie al modo de combinación de teclas de acceso rápido【CTL】+【CTL】 【BLOQ MAYÚS】+【BLOQ MAYÚS】+【CTL】 Cómo cambiar el intervalo de desplazamiento automático Para cambiar el número de segundos que pasan antes de que el conmutador KVM cambie automáticamente al siguiente equipo en línea, utilice la combinación de teclas mostrada anteriormente (e.g.,【CTL】+【SHIFT】+【S】+【N】). [N] representa las teclas numéricas del 1 al 9, que se refieren a un número de segundos como se muestra en la tabla a continuación: N Segundos

Para mas especificaciones, visita manhattanproducts.com. Registre el producto en register.manhattanproducts.com/r/153546 o escanee el código QR en la cubierta.4
