MANUAL DE USUARIO 180924 MANHATTAN

Para mas especificaciones, visita manhattanproducts.com. Registre el producto enregister. manhattanproducts.com/r/180924 o escanee el código QR en la cubierta.

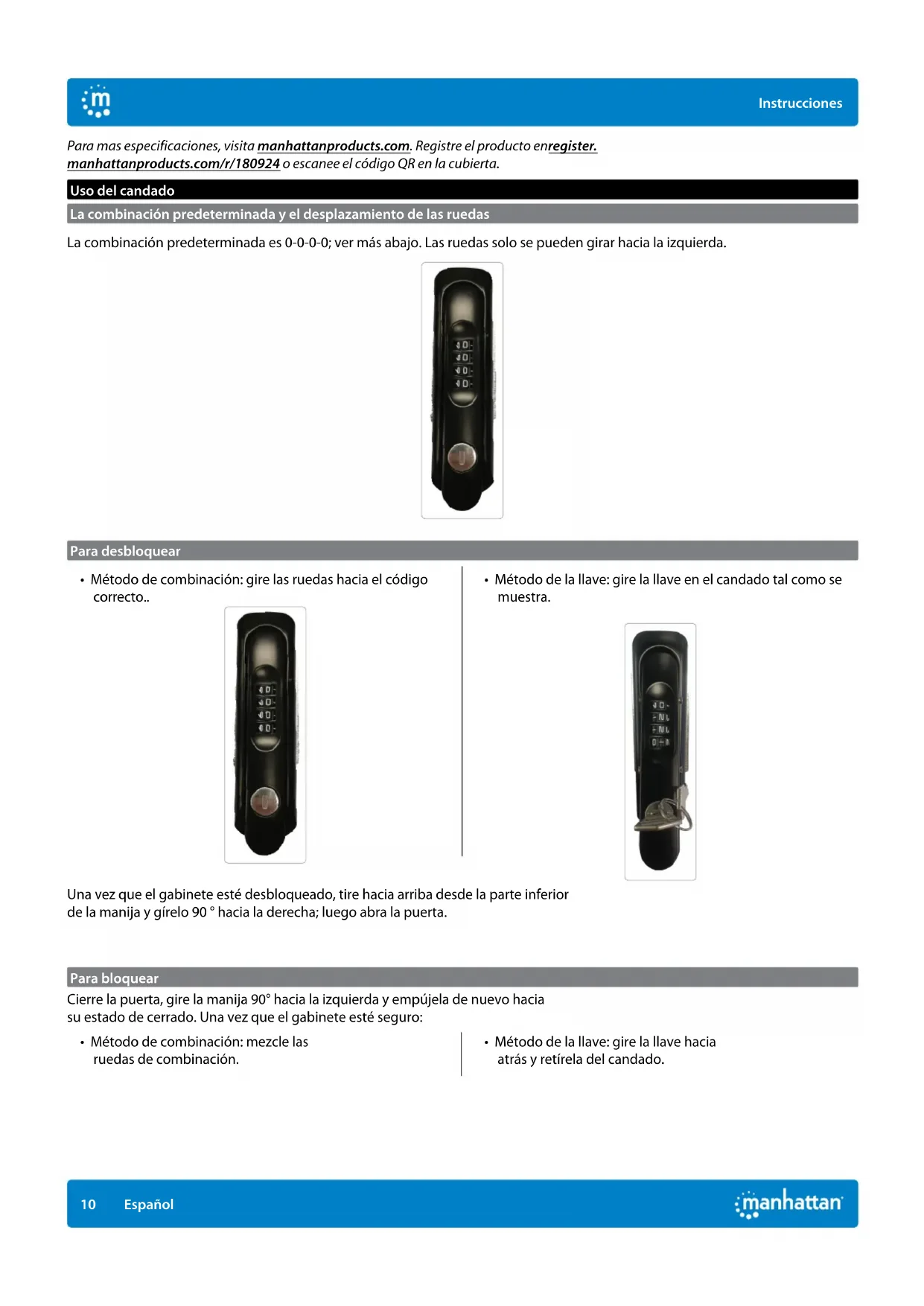

Uso del candado

La combinación predeterminada y el desplazamiento de las ruedas

La combinación predeterminada es 0-0-0-0; ver más abajo. Las ruedas solo se pueden girar hacia la izquierda.

- Método de combinación: gire las ruedas hacia el código correcto..

- Método de la llave: gire la llave en el candado tal como se muestra.

Una vez que el gabinete esté desbloqueado, tire hacia arriba desde la parte inferior de la manija y gírelo 90° hacia la derecha; luego abra la puerta.

Para bloquear

Cierre la puerta, gire la manija 90° hacia la izquierda y empújela de nuevo hacia su estado de cerrado. Una vez que el gabinete esté seguro:

- Método de combinación: mezcle las ruedas de combinación.

- Método de la llave: gire la llave hacia atrás y retírela del candado.

Para establecer una nueva combinación

Recuerde registrar y almacenar de forma segura la nueva combinación después de configurarla. Este es un bloqueo mecánico, el cual no puede ser restablecido directamente si se olvida el código.

1 Asegúrese de que el botón de Combinación en la parte posterior de la manija esté en la posición Normal.
2 Presione el botón Combinación hasta la posición Establecer.
3 Gire las ruedas de combinación hacia el código deseado. NOTA: asegúrese de registrar y almacenar de forma segura la nueva combinación.
4 Una vez que se haya establecido el nuevo código, presione el botón de Combinación hasta la posición Normal.

NOTA: asegúrese de registrar y almacenar de forma segura la nueva combinación.

Para encontrar la combinación olvidada

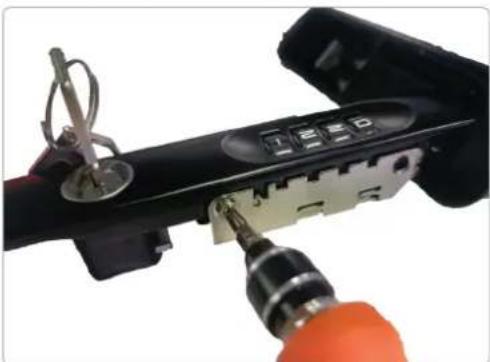

1 Retire la caja de la rueda de combinación de la manija aflojando los tornillos que la aseguran en su lugar.

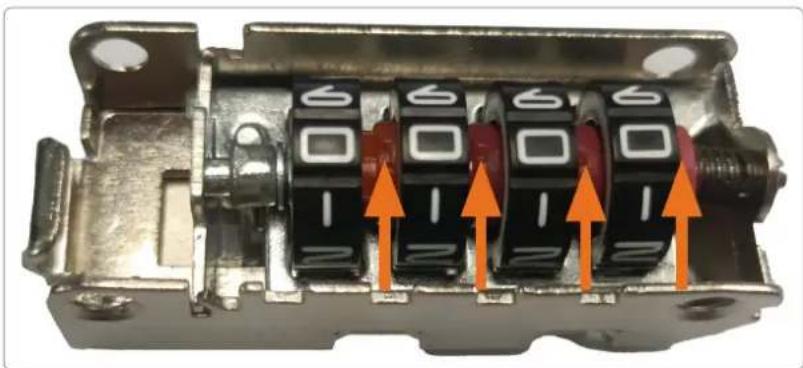

2 Gire las ruedas combinadas hacia la izquierda para encontrar las uniones en las ruedas adyacentes más pequeñas. El número junto a las uniones es el número correcto en la combinación.

3 Una vez que se haya anotado la combinación correcta y almacenada de forma segura, vuelva a sujetar la caja de la rueda de combinación hacia la manija utilizando los tornillos.

Configuración

1 Desbloquee la puerta de la unidad y ábrala.

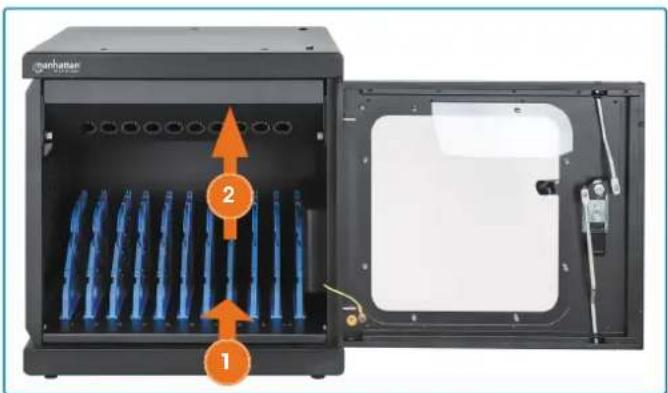

2 Instalación de un dispositivo más grande: para quitar un separador de ranura, empújelo hacia el fondo del gabinete y levántelo. Para volver a colocar un separador, haga lo contrario; coloque su(s) lengüeta(s) en la(s) ranura(s) correspondiente(s) y jale hacia usted.

3 Conecte los dispositivos a las tomacorrientes con los cables correctos. Fije los cables con los clips para cables adecuados.

• Quite los tornillos que mantienen la caja de energía en su lugar; deslice la caja de energía hacia afuera.
• Conecte los cables eléctricos a los tomacorrientes, pasando los cables por los orificios del panel posterior.
• Empuje la caja de energía hacia adentro y vuelva a colocar los tornillos que la mantienen en su lugar.
• Cargue los dispositivos en los compartimentos.
• Conecte los cables a los dispositivos.

4 Conecte el cable de alimentación AC de la unidad al tomacorriente. La unidad comienza a cargar dispositivos automáticamente.

Opciones de instalación

Las siguientes secciones ofrecen pasos opcionales para completar la instalación.

Instalación en la pared. ADVERTENCIA: ¡La instalación se debe hacer solo en columnas de concreto o madera!

1 En la ubicación deseada en la pared, utilice el espacio mostrado en el gráfico que aparece a continuación para marcar cuatro puntos nivelados de perforación para los agujeros del armario.

Pared de concreto: utilice una broca de 6 mm para perforar agujeros de 60 mm de profundidad en las marcas.

Pared de madera: use una broca de 6 mm para hacer agujeros piloto de 60 mm de profundidad en las marcas.

2 Inserte los tornillos incluidos en los agujeros, de manera que sobresalgan 10 mm de la pared.

3 Posicione los agujeros del armario sobre los tornillos de la pared y cuelgue el armario en ellos. La instalación está lista.

Apilamiento de las unidades. NOTA: ¡Asegúrese de que la unidad está desconectada! Materiales de estantería no incluidos; consulte el sitio web.

1 Desenrosque los tornillos que sujetan el concentrador de carga a la unidad.

2 Saque el concentrador de carga.

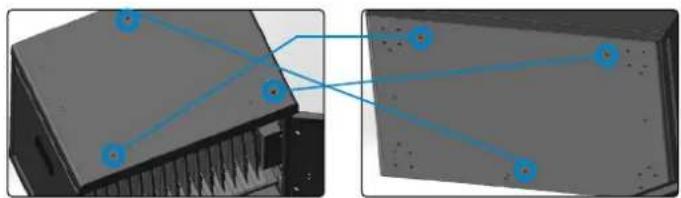

3 Alinee los agujeros de apilamiento en la parte superior e inferior de los armarios.

4 Apriete los tornillos (no incluido) en ambos armarios desde el tope del armario inferior.

NOTA: existe un espacio de 13 mm

5 Instale de nuevo el concentrador de carga con sus tornillos.

Opciones para la instalación

Las siguientes secciones ofrecen pasos opcionales para completar la instalación.

ESPAÑOL: Este símbolo en el producto o su embalaje indica que el producto no debe tratarse como residuo doméstico. De conformidad con la Directiva 2012/19/EU de la UE sobre residuos de aparatos eléctricos y electrónicos (RAEE), este producto eléctrico no puede desecharse se con el resto de residuos no clasificados. Deshágase de este producto devolviéndolo a su punto de venta o a un punto de recolección municipal para su reciclaje.

EN MÉXICO: Póliza de Garantía Manhattan — Datos del importador y responsable ante el consumidor IC Intracom México, S.A.P.I. de C.V. • Av. Interceptor Poniente # 73, Col. Parque Industrial La Joya, Cuautitlán Izcalli, Estado de México, C.P. 54730, México. • Tel. [phone] • La presente garantía cubre los siguientes productos contra cualquier defecto de fabricación en sus materiales y mano de obra.

A Garantizamos los productos de limpieza, aire comprimido y consumibles, por 60 días a partir de la fecha de entrega, o por el tiempo en que se agote totalmente su contenido por su propia función de uso, lo que suceda primero.

B Garantizamos los productos con partes móviles por 3 años.

C Garantizamos los demás productos por 5 años (productos sin partes móviles), bajo las siguientes condiciones:

1 Todos los productos a que se refiere esta garantía, ampara su cambio físico, sin ningún cargo para el consumidor.
2 El comercializador no tiene talleres de servicio, debido a que los productos que se garantizan no cuentan con reparaciones, ni refacciones, ya que su garantía es de cambio físico.
3 La garantía cubre exclusivamente aquellas partes, equipos o sub-ensambles que hayan sido instaladas de fábrica y no incluye en ningún caso el equipo adicional o cualesquiera que hayan sido adicionados al mismo por el usuario o distribuidor.

Para hacer efectiva esta garantía bastará con presentar el producto al distribuidor en el domicilio donde fue adquirido o en el domicilio de IC Intracom México, S.A.P.I. de C.V., junto con los accesorios contenidos en su empaque, acompañado de su póliza debidamente llenada y sellada por la casa vendedora (indispensable el sello y fecha de compra) donde lo adquirió, o bien, la factura o ticket de compra original donde se mencione claramente el modelo, número de serie (cuando aplique) y fecha de adquisición. Esta garantía no es válida en los siguientes casos: Si el

producto se hubiese utilizado en condiciones distintas a las normales; si el producto no ha sido operado conforme a los instructivos de uso; o si el producto ha sido alterado o tratado de ser reparado por el consumidor o terceras personas.
