INSTRUKCJA OBSŁUGI 180924 MANHATTAN

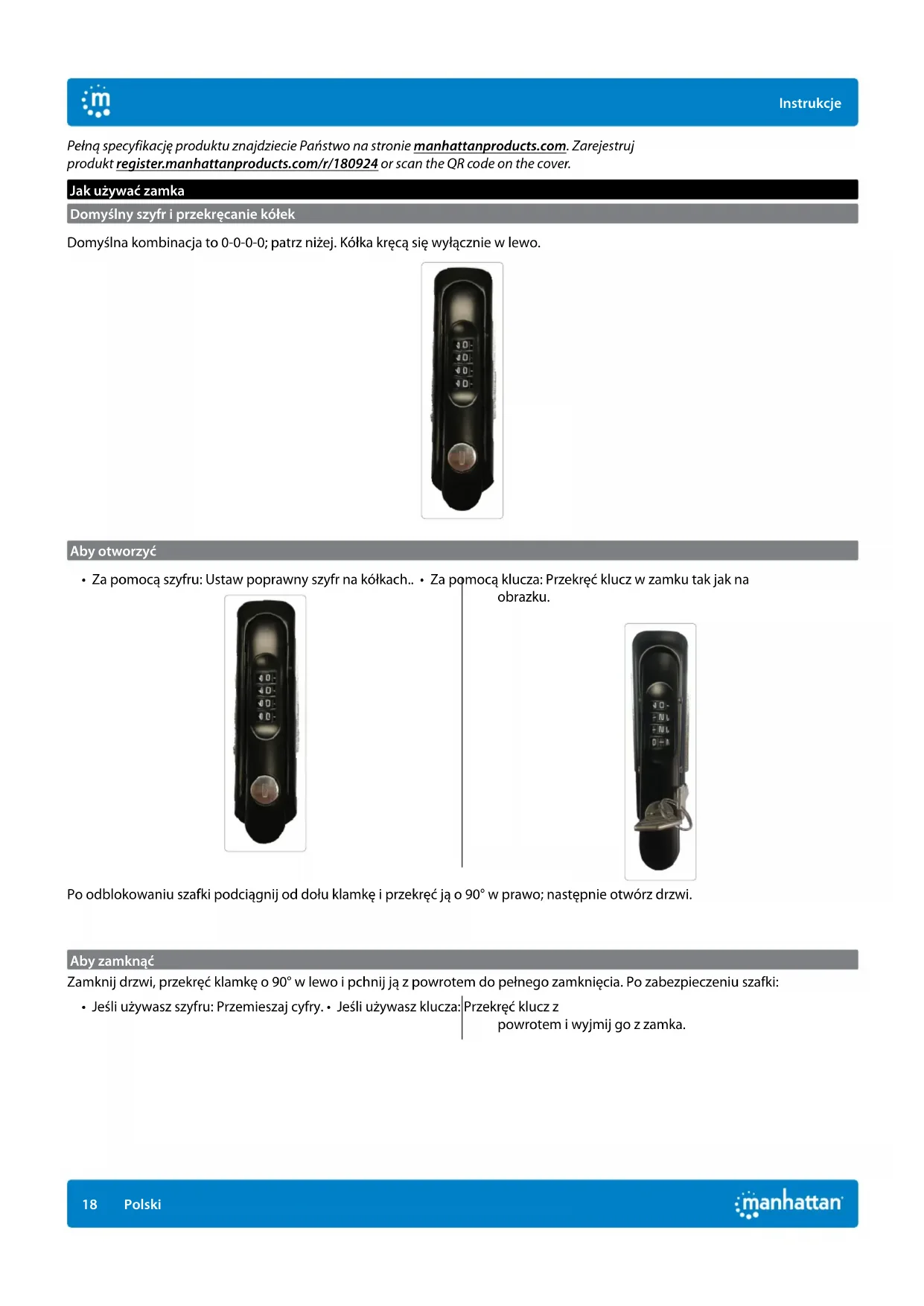

• Za pomocą szyfru: Ustaw poprawny szyfr na kółkach.. • Za pomocą klucza: Przekręć klucz w zamku tak jak na obrazku. Po odblokowaniu szafki podciągnij od dołu klamkę i przekręć ją o 90° w prawo; następnie otwórz drzwi. Aby zamknąć Zamknij drzwi, przekręć klamkę o 90° w lewo i pchnij ją z powrotem do pełnego zamknięcia. Po zabezpieczeniu szafki:

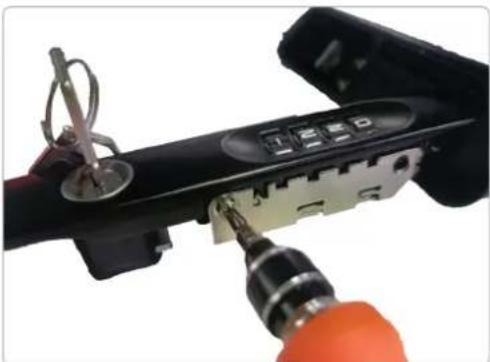

• Jeśli używasz szyfru: Przemieszaj cyfry. • Jeśli używasz klucza: Przekręć klucz z powrotem i wyjmij go z zamka.19 Instrukcje Polski Aby ustawić nowy szyfr Zapamiętaj kombinację cyfr i przechowuj zapisaną w bezpiecznym miejscu. To jest mechaniczny zamek, którego nie da się łatwo zresetować, jeśli zapomnimy jaki mamy szyfr. 1 Sprawdź, czy przycisk z tyłu klamki jest w prawidłowej pozycji. 2 Wciśnij przycisk od szyfru do pozycji ustawie. 3 Zakręć kółkami, ustawiając swój szyfr. Ważne: zapisz kombinację cyfr i przechowuj zapis w bezpiecznym miejscu. 4 Po ustawieniu nowego szyfru przesuń z powrotem przycisk do pozycji wyjściowej. Ważne: zapisz kombinację cyfr i przechowuj zapis w bezpiecznym miejscu. Jak odzyskać zapomniany szyfr 1 Wymontuj obudowę z szyfrem z klamki, odkręcając śruby mocujące. 2 Przekręć kółka w lewo, aby zlokalizować wycięcia na sąsiednich mniejszych kółkach. Cyfra obok wycięcia to poprawna cyfra z szyfru. 3 Po zapisaniu szyfru i schowaniu zapisu w bezpiecznym miejscu przykręć z powrotem skrzynkę śrubami do klamki.

2 3 4Configuration 1 Odblokuj drzwi urządzenia i otwórz je. 2 Montaż większego urządzenia - Aby wyjąć rozdzielacz gniazda, należy przesunąć go do tyłu obudowy i podnieść. Aby wymienić rozdzielacz, należy wykonać czynności w odwrotnej kolejności (umieścić jego wypustki w odpowiednich otworach i pociągnąć do siebie). 3 Podłącz urządzenia do gniazdek elektrycznych za pomocą odpowiednich kabli. Przymocuj kable za pomocą zacisków na przegrodach.

• Usuń śruby mocujące skrzynkę zasilającą; wysuń skrzynkę zasilającą.

• Podłącz kable zasilające do gniazdek, przeprowadzając je przez otwory na tylnym panelu.

• Wsuń skrzynkę zasilającą z powrotem i wymień śruby mocujące skrzynkę.

• Załaduj urządzenia do wnęk.

• Podłącz kable do urządzeń. Ładowanie 4 Podłącz kabel zasilający AC z urządzenia do gniazdka elektrycznego. Urządzenie automatycznie rozpoczyna ładowanie urządzeń.

Instrukcje PolskiOpcje montażu W poniższych rozdziałach przedstawione zostały czynności opcjonalne, które należy wykonać w celu zakończenia montażu. Montaż naścienny — OSTRZEŻENIE! Urządzenie należy montować wyłącznie do betonowych lub drewnianych elementów konstrukcyjnych! 1 W wybranym miejscu na ścianie zaznaczyć cztery wypoziomowane punkty wiercenia otworów pod korpus stacji, wykorzystując wymiary przedstawione na poniższej ilustracji. Ściana betonowa: zastosować wiertło 6 mm i wywiercić w zaznaczonych punktach otwory o głębokości 60 mm. Ściana z drewnianymi elementami konstrukcyjnymi: zastosować wiertło 6 mm i wywiercić w zaznaczonych punktach otwory pilotażowe o głębokości 60 mm. 2 Umieścić załączone wkręty w otworach w taki sposób, aby wystawały ze ściany na 10 mm. 3 Umieścić znajdujące się w ścianie wkręty w otworach korpusu stacji i zawiesić na nich korpus. Montaż został ukończony. Ustawianie stacji jedna na drugiej — UWAGA! Upewnić się, że stacja jest całkowicie odłączona od zasilania! Zestaw nie zawiera materiałów wypełniających; sprawdź stronę internetową. 1 Odkręcić śruby mocujące moduł ładujący do korpusu stacji. 2 Wyjąć moduł ładujący. 3 Ustawić w jednej linii otwory umożliwiające połączenie ze sobą dolnej i górnej części dwóch stacji. 4 Wkręcić śruby (nie wliczone) w obie stacje od strony sufitu dolnej stacji. 5 Przymocować z powrotem śrubami moduł ładujący. 406.4mm 420.86mm 50mm UWAGA: istnieje odstęp 13 mm
