BEDIENUNGSANLEITUNG 180924 MANHATTAN
Die Spezifikationen finden Sie auf manhattanproducts.com. Registrieren Sie Ihr Produkt auf register. manhattanproducts.com/r/180924 oder scannen Sie den QR-Code auf dem Deckblatt.

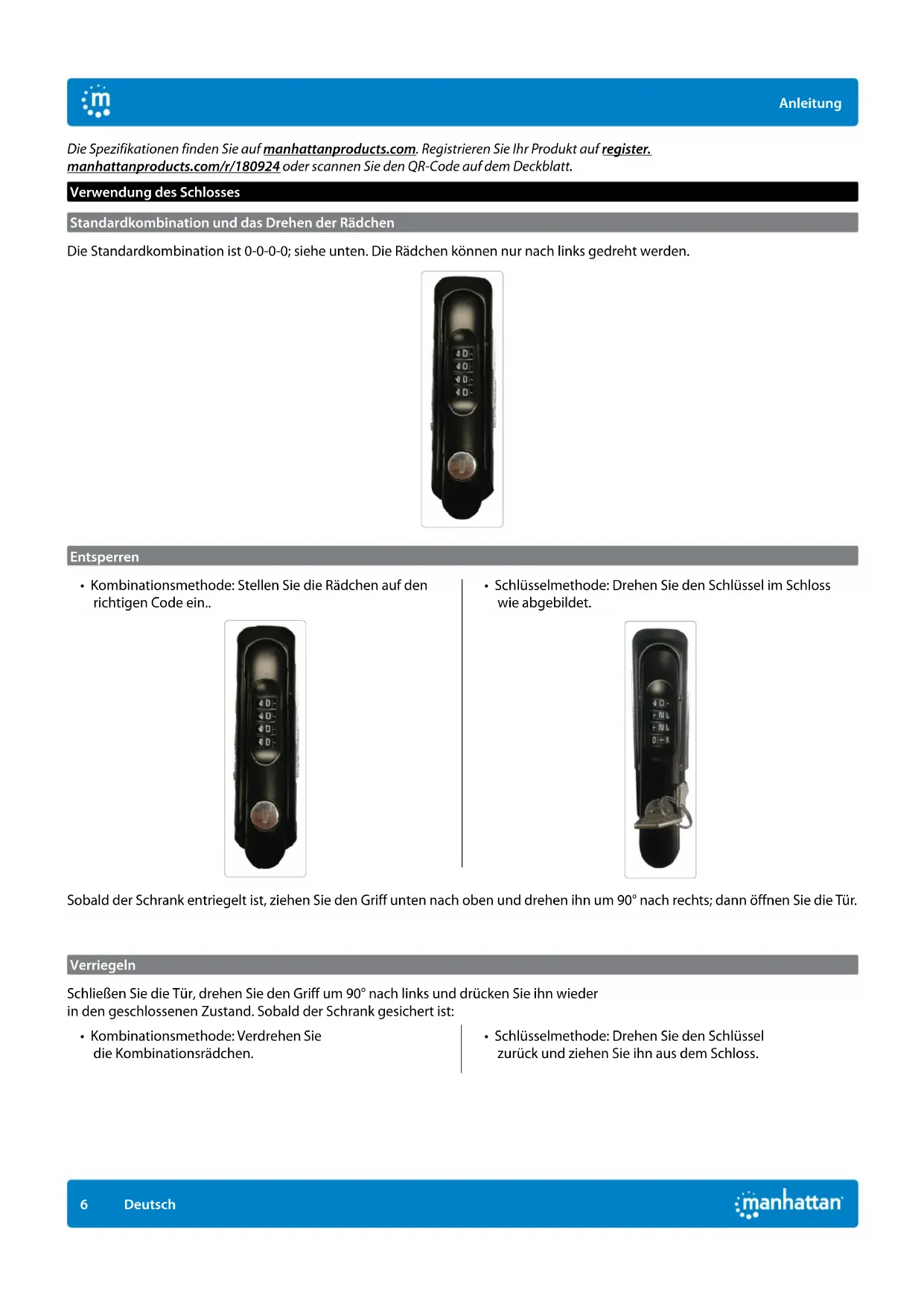

Verwendung des Schlosses
Standardkombination und das Drehen der Rädchen
Die Standardkombination ist 0-0-0-0; siehe unten. Die Rädchen können nur nach links gedreht werden.
- Kombinationsmethode: Stellen Sie die Rädchen auf den richtigen Code ein..
- Schlüsselmethode: Drehen Sie den Schlüssel im Schloss wie abgebildet.
Sobald der Schrank entriegelt ist, ziehen Sie den Griff unten nach oben und drehen ihn um 90° nach rechts; dann öffnen Sie die Tür.
Verriegeln
Schließen Sie die Tür, drehen Sie den Griff um 90° nach links und drücken Sie ihn wieder in den geschlossenen Zustand. Sobald der Schrank gesichert ist:
- Kombinationsmethode: Verdrehen Sie die Kombinationsrädchen.
- Schlüsselmethode: Drehen Sie den Schlüssel zurück und ziehen Sie ihn aus dem Schloss.
Neue Kombination einstellen
Denken Sie daran, die neue Kombination zu notieren und sicher aufzubewahren, nachdem Sie sie eingestellt haben. Es handelt sich um ein mechanisches Schloss, das nicht direkt zurückgesetzt werden kann, wenn der Code vergessen wurde.
1 Vergewissern Sie sich, dass sich der Kombinationsknopf auf der Rückseite des Griffs in der Position „Normal“ befindet.
2 Schieben Sie den Kombinationsknopf auf die Position „Set“.
3 Drehen Sie die Kombinationsrädchen auf den von Ihnen gewünschten Code. HINWEIS: Achten Sie darauf, dass Sie die neue Kombination notieren und sicher aufbewahren.
4 Sobald der neue Code eingestellt ist, schieben Sie den Kombinationsknopf wieder auf die Position „Normal“.
HINWEIS: Achten Sie darauf, dass Sie die neue Kombination notieren und sicher aufbewahren.

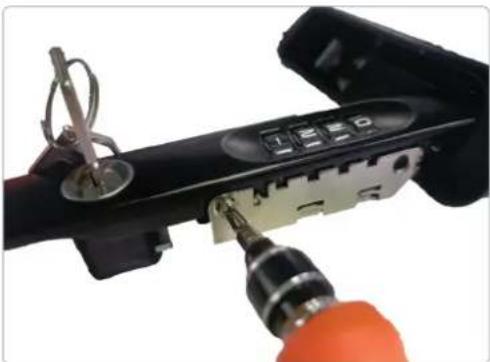

Vergessene Kombination ermitteln
1 Entfernen Sie die Baugruppe mit den Kombinationsrädchen vom Griff, indem Sie die Schrauben lösen, mit denen sie befestigt ist.
2 Drehen Sie die Kombinationsrädchen nach links, um an den benachbarten kleineren Rädchen die Aussparungen zu finden. Die Zahl neben der Aussparung ist die richtige Zahl in der Kombination.
3 Wenn Sie die richtige Kombination notiert und sicher aufbewahrt haben, befestigen Sie die Baugruppe mit den Kombinationsrädchen wieder mit den Schrauben am Griff.

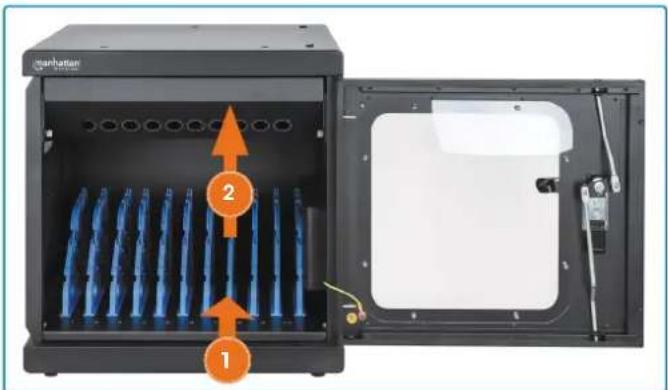

Einrichtung
1 Gerätetür entriegeln und öffnen.
2 Einbau eines größeren Geräts – Um einen Steckplatzteiler zu entfernen, schieben Sie ihn an die Rückseite des Gehäuses und heben Sie ihn heraus. Um einen Steckplatzteiler auszuwechseln, gehen Sie in umgekehrter Reihenfolge vor (positionieren Sie die Lasche(n) in den entsprechenden Schlitz(en) und ziehen Sie sie zu sich).


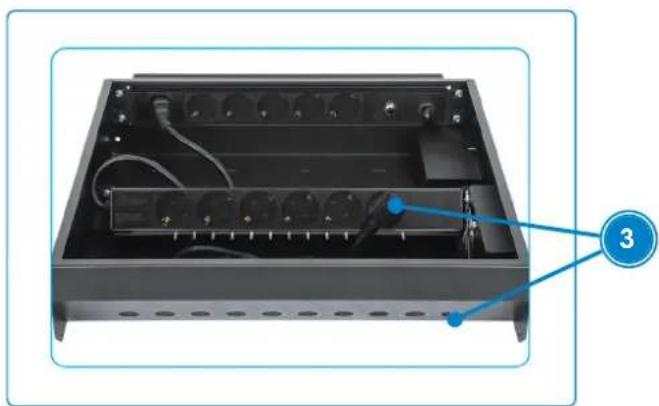

2 13 Schließen Sie die Geräte mit den entsprechenden Kabeln an die USB-Anschlüsse und Steckdosen an. Sichern Sie die Kabel mit Drahtklammern an den Trennwänden.
- Entfernen Sie die Schrauben, mit denen die Powerbox befestigt ist; schieben Sie die Powerbox heraus.
- Schließen Sie die Stromkabel an die Steckdosen an und führen Sie die Kabel durch die Löcher in der Rückwand.
- Schieben Sie die Powerbox wieder ein und bringen Sie die Schrauben wieder an, mit denen sie befestigt ist.
- Legen Sie die Geräte in die Einschübe ein.
- Schließen Sie die Kabel an die Geräte an.
4 Schließen Sie das Netzkabel des Geräts an die Steckdose an. Das Gerät beginnt automatisch mit dem Aufladen der Geräte.
Installationsoptionen
Die folgenden Abschnitte bieten optionale Schritte zur Vervollständigung der Installation.
Montage an der Wand - WARNUNG: Nur in Beton oder Holzständerwerk montieren!
1 Markieren Sie an der gewünschten Stelle an der Wand anhand der in der Grafik unten dargestellten Abstände vier waagerechte Bohrpositionen für die Schrankbohrungen.
Betonwand: Bohren Sie mit einem 6-mm-Bohrer Löcher mit einer Tiefe von 60 mm an den Markierungen.
Holzständerwände: Verwenden Sie einen 6-mm-Bohrer, um an den Markierungen 60 mm tiefe Vorbohrungen an den Markierungen anzubringen.
2 Montieren Sie die mitgelieferten Schrauben so in die Löcher, dass sie 10 mm aus der Wand herausragen.
3 Positionieren Sie die Schranklöcher über den Wandschrauben und hängen Sie den Schrank daran auf. Die Installation ist abgeschlossen.
Stapeln der Geräte - HINWEIS: Stellen Sie sicher, dass die Stromzufuhr zum Gerät unterbrochen ist! Materialien zum Stapeln nicht enthalten, siehe Website.
1 Lösen Sie die Schrauben, mit denen die Ladestation am Gerät befestigt ist.
2 Nehmen Sie die Ladestation heraus.
3 Richten Sie die Stapellöcher an der Ober- und Unterseite der Schränke aus.
4 Ziehen Sie die Schrauben (nicht enthalten) in beide Schränke von der Decke des unteren Schranks aus an.
HINWEIS: Es besteht ein Spalt von 13 mm
5 Montieren Sie die Ladestation mit ihren Schrauben wieder ein.
DEUTSCH: Dieses auf dem Produkt oder der Verpackung angebrachte Symbol zeigt an, dass dieses Produkt nicht mit dem Hausmüll entsorgt werden darf. In Übereinstimmung mit der Richtlinie 2012/19/EU des Europäischen Parlaments und des Rates über Elektro- und Elektronik-Altgeräte (WEEE) darf dieses Elektrogerät nicht im normalen Hausmüll oder dem Gelben Sack entsorgt werden. Wenn Sie dieses Produkt entsorgen möchten, bringen Sie es bitte zur Verkaufsstelle zurück oder zum Recycling-Sammelpunkt Ihrer Gemeinde.
DEUTSCH : Dieses Gerät entspricht der CE 2014/30/EU und / oder 2014/35/EU. Die
Konformitätserklärung für dieses Produkt finden Sie unter:
Alle Marken und Markennamen sind Eigentum Ihrer jeweiligen Inhaber.
