153539 - Schalter MANHATTAN - Kostenlose Bedienungsanleitung

Produkttyp	KVM-Switch (Tastatur, Video, Maus)
Marke	Manhattan
Modell	153539
Anzahl der Ports	2 Ports (bis zu 4 mit bestimmten Kurzbefehl-Modi)
Video-Konnektivität	HDMI (Eingänge und Ausgänge)
USB-Konnektivität	USB-A für Tastatur/Maus, USB-B für Computer, vorderer USB-Hub-Port
Audio-Konnektivität	Kombi-Anschluss Mikrofon/Lautsprecher (Eingang/Ausgang)
Stromversorgung	USB (5 V) oder optionaler Netzadapter (9 V / 0,3 A)
Umschaltmethoden	Physische Tasten, Tastaturkürzel (4 Modi)
Verfügbare Tastaturkürzel	CTL+SHIFT, SCROLL+SCROLL, NUM+NUM, CAPS+CAPS
Automatischer Scan-Modus	Ja, einstellbar von 5 bis 60 Sekunden
LED-Anzeigen	Rot: Computer online; Grün: Computer ausgewählt
Tonsignal (Summer)	Ja, über Tastaturkürzel ein-/ausschaltbar
Systemkompatibilität	Computer mit HDMI- und USB-Anschlüssen
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen; Flüssigkeiten vermeiden
Sicherheit	Nicht Feuchtigkeit oder übermäßiger Hitze aussetzen
Ersatzteile und Reparierbarkeit	Nicht enthalten; wenden Sie sich für Reparaturen an den Support
Allgemeine Informationen	Entspricht den CE-Richtlinien; Recycling gemäß WEEE

Häufig gestellte Fragen - 153539 MANHATTAN

Wie schließe ich den KVM-Switch Manhattan 153539 an?

Schließen Sie eine Tastatur und eine Maus an die vorderen USB-Anschlüsse an. Verbinden Sie die Bildschirme mit den HDMI-Ausgängen. Stecken Sie die Kombikabel (HDMI, USB-A, Audio) der Computer in die Eingänge des Switches. Schließen Sie die USB-Stromversorgung oder den optionalen Netzadapter an. Schalten Sie die Computer ein.

Wie wechsle ich zwischen den Computern?

Verwenden Sie die physischen Tasten auf der Vorderseite des Switches (ein Tonsignal zeigt den Wechsel an) oder die Tastaturkürzel wie CTL+CTL (Standard), um zum nächsten Port zu wechseln.

Welche Tastaturkürzel-Modi sind verfügbar?

Vier Modi: CTL+SHIFT, SCROLL+SCROLL, NUM+NUM und CAPS+CAPS. Sie können zwischen ihnen mit bestimmten Kombinationen wechseln (z.B. CTL+SHIFT+SCROLL, um in den SCROLL-Modus zu gelangen).

Wie aktiviere ich den automatischen Umschaltmodus?

Drücken Sie CTL+SHIFT+S (oder das Äquivalent in Ihrem Modus). Der Switch wechselt standardmäßig alle 5 Sekunden automatisch zwischen den Computern. Drücken Sie ESC, um diesen Modus zu verlassen.

Wie ändere ich das Intervall der automatischen Umschaltung?

Verwenden Sie CTL+SHIFT+S+N (oder das Äquivalent), wobei N eine Ziffer von 1 bis 9 ist, die einem Intervall entspricht (z.B. 1=5s, 2=10s, ..., 9=60s). Drücken Sie ESC, um zu bestätigen und zu verlassen.

Was bedeuten die LEDs am Switch?

Rote LED: Der Computer ist online (eingeschaltet). Grüne LED: Der Computer ist ausgewählt (aktiv).

Der Switch wird nicht erkannt, was tun?

Überprüfen Sie die USB- und HDMI-Verbindungen. Stellen Sie sicher, dass die Computer eingeschaltet sind. Trennen Sie gegebenenfalls alle Kabel, warten Sie 10 Sekunden und schließen Sie sie wieder an. Verwenden Sie den Netzadapter (9V/0,3A), wenn die USB-Stromversorgung nicht ausreicht.

Kann ich ein Mikrofon oder Lautsprecher verwenden?

Ja, der Switch verfügt über einen Kombi-Audioanschluss für Mikrofon und Lautsprecher. Schließen Sie die Audiokabel der Computer an die entsprechenden Eingänge an.

Wie deaktiviere ich das Tonsignal (Summer)?

Drücken Sie CTL+SHIFT+B (oder das Äquivalent in Ihrem Tastaturkürzel-Modus), um den Summer ein-/auszuschalten.

Was tun, wenn der Switch nicht umschaltet?

Überprüfen Sie, ob die Computer eingeschaltet und die Kabel richtig angeschlossen sind. Versuchen Sie, den Switch zurückzusetzen, indem Sie ihn (USB und Adapter) für 10 Sekunden vollständig abklemmen. Stellen Sie sicher, dass Sie die Tastaturkürzel schnell drücken (jede Taste verfällt nach 5 Sekunden).

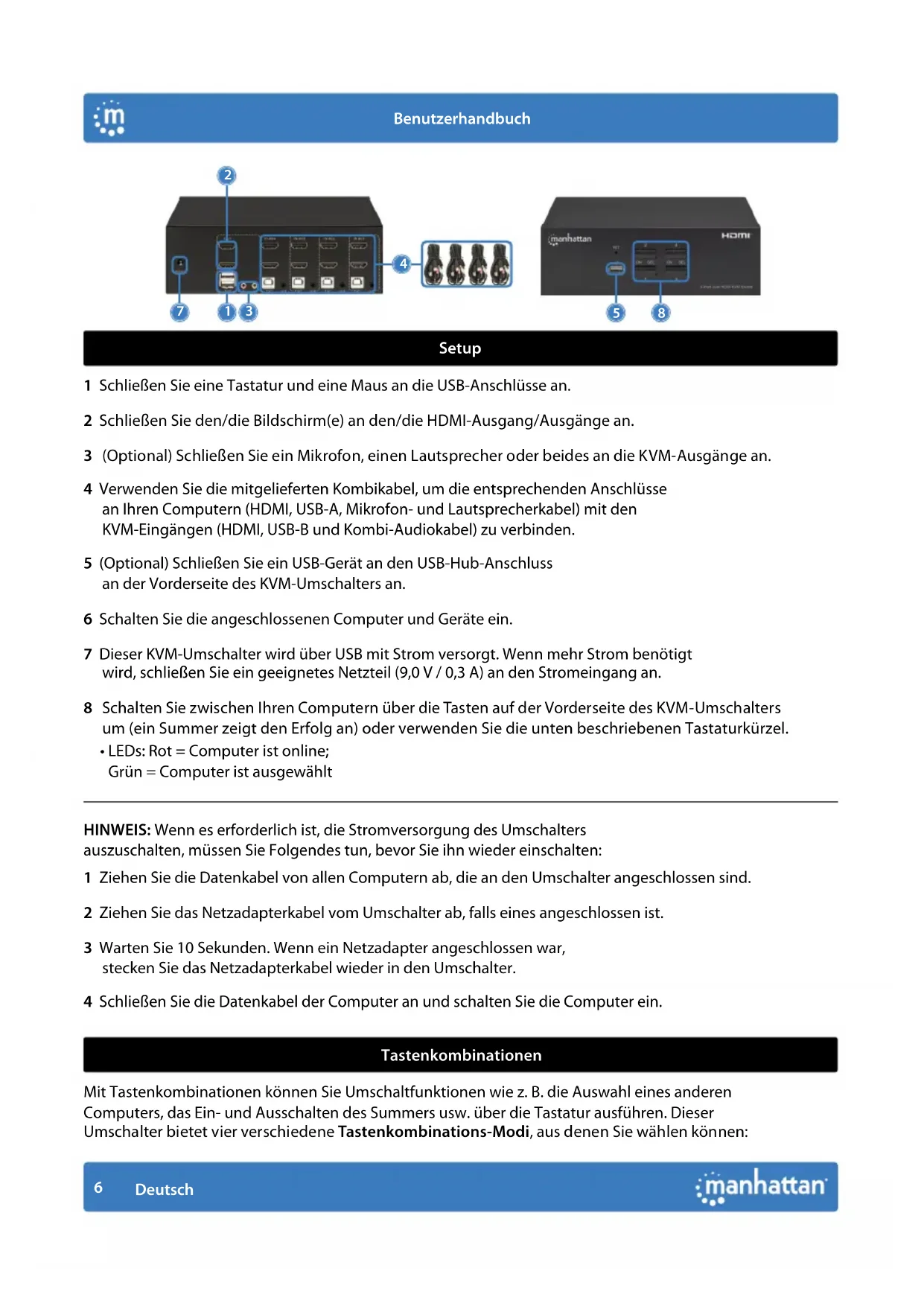

BEDIENUNGSANLEITUNG 153539 MANHATTAN

1 Schließen Sie eine Tastatur und eine Maus an die USB-Anschlüsse an.
2 Schließen Sie den/die Bildschirm(e) an den/die HDMI-Ausgang/Ausgänge an.
3 (Optional) Schließen Sie ein Mikrofon, einen Lautsprecher oder beides an die KVM-Ausgänge an.
4 Verwenden Sie die mitgelieferten Kombikabel, um die entsprechenden Anschlüsse an Ihren Computern (HDMI, USB-A, Mikrofon- und Lautsprecherkabel) mit den KVM-Eingängen (HDMI, USB-B und Kombi-Audiokabel) zu verbinden.
5 (Optional) Schließen Sie ein USB-Gerät an den USB-Hub-Anschluss an der Vorderseite des KVM-Umschalters an.
6 Schalten Sie die angeschlossenen Computer und Geräte ein.
7 Dieser KVM-Umschalter wird über USB mit Strom versorgt. Wenn mehr Strom benötigt wird, schließen Sie ein geeignetes Netzteil (9,0 V / 0,3 A) an den Stromeingang an.
8 Schalten Sie zwischen Ihren Computern über die Tasten auf der Vorderseite des KVM-Umschalters um (ein Summer zeigt den Erfolg an) oder verwenden Sie die unten beschriebenen Tastaturkürzel.
• LEDs: Rot = Computer ist online; Grün = Computer ist ausgewählt

HINWEIS: Wenn es erforderlich ist, die Stromversorgung des Umschalters auszuschalten, müssen Sie Folgendes tun, bevor Sie ihn wieder einschalten:

1 Ziehen Sie die Datenkabel von allen Computern ab, die an den Umschalter angeschlossen sind.
2 Ziehen Sie das Netzadapterkabel vom Umschalter ab, falls eines angeschlossen ist.
3 Warten Sie 10 Sekunden. Wenn ein Netzadapter angeschlossen war, stecken Sie das Netzadapterkabel wieder in den Umschalter.
4 Schließen Sie die Datenkabel der Computer an und schalten Sie die Computer ein.

Tastenkombinationen

Mit Tastenkombinationen können Sie Umschaltfunktionen wie z. B. die Auswahl eines anderen Computers, das Ein- und Ausschalten des Summers usw. über die Tastatur ausführen. Dieser Umschalter bietet vier verschiedene Tastenkombinations-Modi, aus denen Sie wählen können:

【CTL】+【SHIFT】,【SCROLL】+【SCROLL】,【NUM】+【NUM】und【CAPS】+【CAPS】.

Die folgende Tabelle zeigt Tastenkombinationen, die die primären Tastenkombinationen

【CTL】+【SHIFT】 verwenden, und wie Sie zu den anderen Modi wechseln.

Die Standard-Tastenkombination zum Umschalten auf den nächsten Online-

Computeranschluss in einem beliebigen Modus ist (links) 【CTL】 + 【CTL】.

Achten Sie darauf, die Tastenkombinationen schnell zu drücken; jede Taste erlischt nach fünf Sekunden.

【CTL】+【SHIFT】Modus

Funktion Tastenkombinationen
Zum nächsten Online-Rechneranschluss wechseln	【CTL】+【CTL】
Den Port durch Nummerneingabe auswählen	【CTL】+【SHIFT】+【1】oder【2】oder【3】oder【4】
Nächster Port	【CTL】+【SHIFT】+【→】oder【↓】
Vorheriger Port	【CTL】+【SHIFT】+【←】oder【↑】
Piepton einschalten/ausschalten	【CTL】+【SHIFT】+【B】
Aktivieren/Deaktivieren des automatischen Schaltmodus, die Voreinstellung beträgt 5 Sekunden, zum Beenden【ESC】drücken	【CTL】+【SHIFT】+【S】
Die automatische Umschaltzeit, zum Beenden【ESC】drücken	【CTL】+【SHIFT】+【S】+【N】
Umschalten in den Tastenkombinations-Modus【SCROLL】+【SCROLL】	【CTL】+【SHIFT】+【SCROLL】
Umschalten in den Tastenkombinations-Modus【NUM】+【NUM】	【CTL】+【SHIFT】+【NUM】
Umschalten in den Tastenkombinations-Modus【CAPS】+【CAPS】	【CTL】+【SHIFT】+【CAPS】

Funktion Tastenkombinationen
Den Port durch Nummerneingabe auswählen	【SCROLL】+【SCROLL】+【1】oder【2】
Nächster Port	【SCROLL】+【SCROLL】+【→】oder【↓】
Vorheriger Port	【SCROLL】+【SCROLL】+【←】oder【↑】
Piepton einschalten/ausschalten	【SCROLL】+【SCROLL】+【B】
Aktivieren/Deaktivieren des automatischen Schaltmodus, die Voreinstellung beträgt 5 Sekunden, zum Beenden【ESC】drücken	【SCROLL】+【SCROLL】+【S】
Die automatische Umschaltzeit, zum Beenden【ESC】drücken	【SCROLL】+【SCROLL】+【S】+【N】

Funktion Tastenkombinationen

Umschalten in den Tastenkombinations-Modus【CTL】+【CTL】	【SCROLL】+【SCROLL】+【CTL】
Umschalten in den Tastenkombinations-Modus【NUM】+【NUM】	【SCROLL】+【SCROLL】+【NUM】
Umschalten in den Tastenkombinations-Modus【CAPS】+【CAPS】	【SCROLL】+【SCROLL】+【CAPS】

【NUM】+【NUM】Modus

Funktion Tastenkombinationen

Den Port durch Nummerneingabe auswählen	【NUM】+【NUM】+【1】oder【2】
Nächster Port	【NUM】+【NUM】+【→】oder【↓】
Vorheriger Port	【NUM】+【NUM】+【←】oder【↑】
Piepton einschalten/ausschalten	【NUM】+【NUM】+【B】
Aktivieren/Deaktivieren des automatischen Schaltmodus, die Voreinstellung beträgt 5 Sekunden, zum Beenden【ESC】drücken	【NUM】+【NUM】+【S】
Die automatische Umschaltzeit, zum Beenden【ESC】drücken	【NUM】+【NUM】+【S】+【N】
Umschalten in den Tastenkombinations-Modus【SCROLL】+【SCROLL】	【NUM】+【NUM】+【SCROLL】
Umschalten in den Tastenkombinations-Modus【CTL】+【CTL】	【NUM】+【NUM】+【CTL】
Umschalten in den Tastenkombinations-Modus【CAPS】+【CAPS】	【NUM】+【NUM】+【CAPS】

【CAPS】+【CAPS】Modus

Funktion Tastenkombinationen

Den Port durch Nummerneingabe auswählen	【CAPS】+【CAPS】+【1】oder【2】
Nächster Port	【CAPS】+【CAPS】+【→】oder【↓】
Vorheriger Port	【CAPS】+【CAPS】+【←】oder【↑】
Piepton einschalten/ausschalten	【CAPS】+【CAPS】+【B】
Aktivieren/Deaktivieren des automatischen Schaltmodus, die Voreinstellung beträgt 5 Sekunden, zum Beenden【ESC】drücken	【CAPS】+【CAPS】+【S】
Die automatische Umschaltzeit, zum Beenden【ESC】drücken	【CAPS】+【CAPS】+【S】+【N】

Funktion Tastenkombinationen

Umschalten in den Tastenkombinations-Modus【SCROLL】+【SCROLL】	【CAPS】+【CAPS】+【SCROLL】
Umschalten in den Tastenkombinations-Modus【NUM】+【NUM】	【CAPS】+【CAPS】+【NUM】
Umschalten in den Tastenkombinations-Modus【CTL】+【CTL】	【CAPS】+【CAPS】+【CTL】

Ändern des automatischen Umschaltintervalls

Um die Anzahl der Sekunden zu ändern, die vergehen, bevor der KVM-Umschalter automatisch auf den nächsten Online-Computer umschaltet, verwenden Sie die oben aufgeführte Tastenkombination für diese Funktion (e.g., 【CTL】 + 【SHIFT】 + 【S】 + 【N】). [N] steht für die Zifferntasten 1 - 9, die sich auf eine Anzahl von Sekunden beziehen, wie in der Tabelle unten dargestellt:

N Sekunden
1	5
2	10
3	15
4	20
5	25
6	30
7	35
8	40
9	60

Die Spezifikationen finden Sie auf manhattanproducts.com. Registrieren Sie Ihr Produkt auf register.mohattanproducts.com/r/153539 oder scannen Sie den QR-Code auf dem Deckblatt.

2 7 1 3 4 4 5 8 monhattan HOMI

Configuración

DEUTSCH: Dieses auf dem Produkt oder der Verpackung angebrachte Symbol zeigt an, dass dieses Produkt nicht mit dem Hausmüll entsorgt werden darf. In Übereinstimmung mit der Richtlinie 2012/19/EU des Europäischen Parlaments und des Rates über Elektro- und Elektronik-Altgeräte (WEEE) darf dieses Elektrogerät nicht im normalen Hausmüll oder dem Gelben Sack entsorgt werden. Wenn Sie dieses Produkt entsorgen möchten, bringen Sie es bitte zur Verkaufsstelle zurück oder zum Recycling-Sammelpunkt Ihrer Gemeinde.

DEUTSCH : Dieses Gerät entspricht der CE 2014/30/EU und / oder 2014/35/EU. Die Konformitätserklärung für dieses Produkt finden Sie unter:

Alle Marken und Markennamen sind Eigentum Ihrer jeweiligen Inhaber.
