MANUALE UTENTE 180924 MANHATTAN

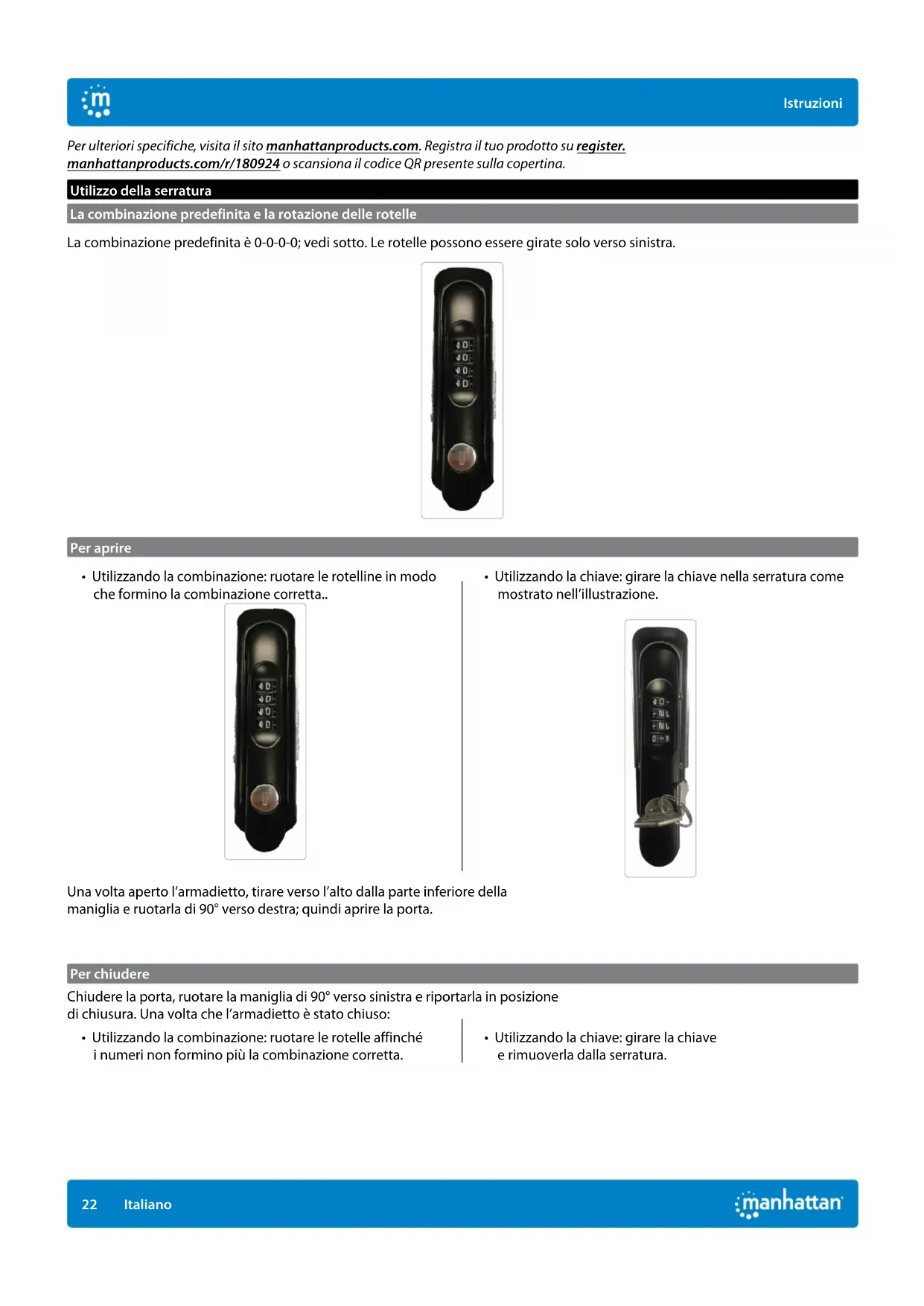

Instrukcje Polski22 Istruzioni Italiano Per ulteriori specifiche, visita il sito manhattanproducts.com. Registra il tuo prodotto su register. manhattanproducts.com/r/180924 o scansiona il codice QR presente sulla copertina. Utilizzo della serratura La combinazione predefinita e la rotazione delle rotelle La combinazione predefinita è 0-0-0-0; vedi sotto. Le rotelle possono essere girate solo verso sinistra. Per aprire

• Utilizzando la combinazione: ruotare le rotelline in modo che formino la combinazione corretta..

• Utilizzando la chiave: girare la chiave nella serratura come mostrato nell’illustrazione. Una volta aperto l’armadietto, tirare verso l’alto dalla parte inferiore della maniglia e ruotarla di 90° verso destra; quindi aprire la porta. Per chiudere Chiudere la porta, ruotare la maniglia di 90° verso sinistra e riportarla in posizione di chiusura. Una volta che l’armadietto è stato chiuso:

• Utilizzando la combinazione: ruotare le rotelle affinché i numeri non formino più la combinazione corretta.

• Utilizzando la chiave: girare la chiave e rimuoverla dalla serratura.23 Istruzioni Italiano Per impostare una nuova combinazione Dopo aver impostato la nuova combinazione, ricordate di annotarla e conservarla in luogo sicuro. Questa è una serratura meccanica, che non può essere ripristinata direttamente laddove se ne dimentichi la combinazione. 1 Assicurarsi che il pulsante Combinazione sul retro della maniglia si trovi in posizione Normale. 2 Spingere il pulsante Combinazione in posizione Set. 3 Ruotare le rotelle in modo da formare la combinazione desiderata. NOTA: assicurarsi di annotare e conservare la nuova combinazione in un luogo sicuro. 4 Una volta impostata la nuova combinazione, spingere nuovamente il pulsante Combinazione in posizione Normale. NOTA: assicurarsi di annotare e conservare la nuova combinazione in un luogo sicuro. Per trovare la combinazione dimenticata 1 Rimuovere la scatola contenente il meccanismo a combinazione dalla maniglia svitando le viti che la mantengono in posizione. 2 Ruotare le rotelle del meccanismo verso sinistra per individuare le scanalature presenti sulle rotelline più piccole adiacenti. I numeri accanto alle scanalature sono i numeri che compongono la combinazione corretta. 3 Una volta annotata la combinazione corretta e dopo averla riposta in un luogo sicuro, fissare nuovamente la scatola contenente il meccanismo a combinazione alla maniglia utilizzando le viti. 1 2 3 4Installazione 1 Sbloccare lo sportello dell’unità e aprirlo. 2 Montaggio di un dispositivo più grande. Per rimuovere un divisore di slot, spingerlo sul retro dell’armadietto e sollevarlo. Per sostituire un divisore, fare il contrario / (posizionare la scheda (o le schede) nell’apposita fessura e tirarla verso di se). 3 Collegare i dispositivi alle prese di corrente con gli appositi cavi. Fissare i cavi con le clip per cavi sui divisori.

• Rimuovere le viti che tengono in posizione la scatola di alimentazione; estrarre la scatola di alimentazione.

• Collegare i cavi di alimentazione alle prese di corrente, facendo passare i cavi attraverso i fori sul pannello posteriore.

• Spingere la scatola di alimentazione nuovamente all’interno e reinserire le viti che la tengono in posizione.

• Caricare i dispositivi negli alloggiamenti.

• Collegare i cavi ai dispositivi. Ricarica 4 Collegare il cavo di alimentazione CA dall’unità alla presa di corrente. L’unità inizia automaticamente a caricare i dispositivi.

Istruzioni ItalianoOpzioni di installazione Nei prossimi paragrafi vengono illustrati alcuni passaggi facoltativi per completare l’installazione. Montaggio a parete — ATTENZIONE: Montare solo in prigionieri in cemento o in legno! 1 Nella posizione desiderata sulla parete, utilizzare la spaziatura mostrata nel grafico sottostante per contrassegnare quattro posizioni di foratura a livello per i fori dell’armadietto. Parete di cemento: utilizzare una punta da 6 mm per praticare fori profondi 60 mm in corrispondenza dei segni. Pareti di cartongesso: utilizzare una punta da 6 mm per praticare fori profondi 60 mm in corrispondenza dei segni. 2 Inserire le viti in dotazione nei fori in modo che sporgano di 10 mm circa dalla parete. 3 Posizionare i fori dell’armadietto sopra le viti del muro e appendere l’armadietto su di esse. L’installazione è completa. Impilamento delle unità - NOTA: Assicurarsi che l’alimentazione non sia collegata all’unità! Materiali di impilamento non inclusi; fare riferimento al sito web. 1 Svitare le viti che tengono fissato l’hub di ricarica all’unità. 2 Estrarre l’hub di ricarica. 3 Allineare i fori di impilamento sulla parte superiore e inferiore degli armadietti. 4 Stringere le viti in entrambi gli armadietti dalla parte superiore dell’armadietto inferiore. 5 Reinstallare l’hub di ricarica con le sue viti. 406.4mm 420.86mm 50mm NOTA: esiste uno spazio di 13 mm
