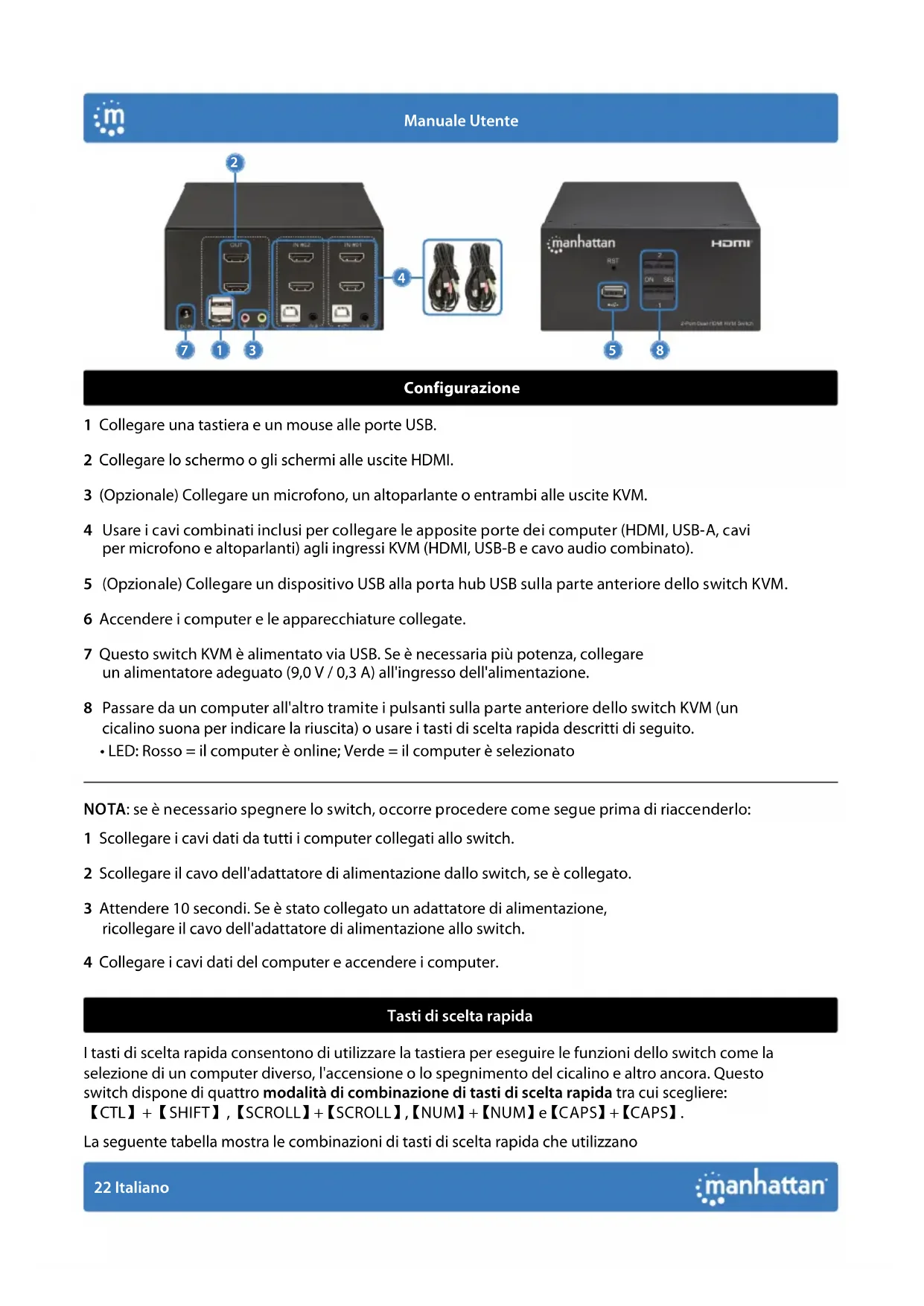

MANUALE UTENTE 153522 MANHATTAN
1 Collegare una tastiera e un mouse alle porte USB.
2 Collegare lo schermo o gli schermi alle uscite HDMI.
3 (Opzionale) Collegare un microfono, un altoparlante o entrambi alle uscite KVM.
4 Usare i cavi combinati inclusi per collegare le apposite porte dei computer (HDMI, USB-A, cavi per microfono e altoparlanti) agli ingressi KVM (HDMI, USB-B e cavo audio combinato).
5 (Opzionale) Collegare un dispositivo USB alla porta hub USB sulla parte anteriore dello switch KVM.
6 Accendere i computer e le apparecchiature collegate.
7 Questo switch KVM è alimentato via USB. Se è necessaria più potenza, collegare un alimentatore adeguato (9,0 V / 0,3 A) all'ingresso dell'alimentazione.
8 Passare da un computer all'altro tramite i pulsanti sulla parte anteriore dello switch KVM (un cicalino suona per indicare la riuscita) o usare i tasti di scelta rapida descritti di seguito.
- LED: Rosso = il computer è online; Verde = il computer è selezionato
NOTA: se è necessario spegnere lo switch, occorre procedere come segue prima di riaccenderlo:
1 Scollegare i cavi dati da tutti i computer collegati allo switch.
2 Scollegare il cavo dell'adattatore di alimentazione dallo switch, se è collegato.
3 Attendere 10 secondi. Se è stato collegato un adattatore di alimentazione, ricollegare il cavo dell'adattatore di alimentazione allo switch.
4 Collegare i cavi dati del computer e accendere i computer.
Tasti di scelta rapida
I tasti di scelta rapida consentono di utilizzare la tastiera per eseguire le funzioni dello switch come la selezione di un computer diverso, l'accensione o lo spegnimento del cicalino e altro ancora. Questo switch dispone di quattro modalità di combinazione di tasti di scelta rapida tra cui scegliere:
【CTL】+【SHIFT】,【SCROLL】+【SCROLL】,【NUM】+【NUM】e【CAPS】+【CAPS】.
La seguente tabella mostra le combinazioni di tasti di scelta rapida che utilizzano
gli ingressi primari 【CTL】 + 【SHIFT】 e come passare alle altre modalità.
La combinazione di tasti di scelta rapida predefinita per passare alla porta successiva del computer online in qualsiasi modalità è (sinistra) 【CTL】 + 【CTL】.
Assicurarsi di premere velocemente le combinazioni di tasti di scelta rapida; ogni tasto scade dopo cinque secondi.
| Funzione Combinazione di tasti di scelta rapida | |
| Passare alla porta successiva del computer online | 【CTL】+【CTL】 |
| Seleziona la porta tramite numero di porta | 【CTL】+【SHIFT】+【1】o【2】 |
| Porta successiva | 【CTL】+【SHIFT】+【→】o【↓】 |
| Porta precedente | 【CTL】+【SHIFT】+【←】o【↑】 |
| Attiva/Disattiva cicalino | 【CTL】+【SHIFT】+【B】 |
| Abilitare/disabilitare la modalità di commutazione automatica, l'impostazione predefinita è 5 secondi, premere【ESC】per uscire | 【CTL】+【SHIFT】+【S】 |
| Regola il tempo di commutazione, premere【ESC】per uscire | 【CTL】+【SHIFT】+【S】+【N】 |
| Passare alla modalità di combinazione dei tasti di scelta rapida【SCROLL】+【SCROLL】 | 【CTL】+【SHIFT】+【SCROLL】 |
| Passare alla modalità di combinazione dei tasti di scelta rapida【NUM】+【NUM】 | 【CTL】+【SHIFT】+【NUM】 |
| Passare alla modalità di combinazione dei tasti di scelta rapida【CAPS】+【CAPS】 | 【CTL】+【SHIFT】+【CAPS】 |
| Funzione Combinazione di tasti di scelta rapida | |
| Seleziona la porta tramite numero di porta | 【SCROLL】+【SCROLL】+【1】o【2】 |
| Porta successiva | 【SCROLL】+【SCROLL】+【→】o【↓】 |
| Porta precedente | 【SCROLL】+【SCROLL】+【←】o【↑】 |
| Attiva/Disattiva cicalino | 【SCROLL】+【SCROLL】+【B】 |
Funzione Combinazione di tasti di scelta rapida
| Abilitare/disabilitare la modalità di commutazione automatica, l'impostazione predefinita è 5 secondi, premere【ESC】per uscire | 【SCROLL】+【SCROLL】+【S】 |
| Regola il tempo di commutazione, premere【ESC】per uscire | 【SCROLL】+【SCROLL】+【S】+【N】 |
| Passare alla modalità di combinazione dei tasti di scelta rapida【CTL】+【CTL】 | 【SCROLL】+【SCROLL】+【CTL】 |
| Passare alla modalità di combinazione dei tasti di scelta rapida【NUM】+【NUM】 | 【SCROLL】+【SCROLL】+【NUM】 |
| Passare alla modalità di combinazione dei tasti di scelta rapida【CAPS】+【CAPS】 | 【SCROLL】+【SCROLL】+【CAPS】 |
| Funzione Combinazione di tasti di scelta rapida | |
| Seleziona la porta tramite numero di porta | 【NUM】+【NUM】+【1】o【2】 |
| Porta successiva | 【NUM】+【NUM】+【→】o【↓】 |
| Porta precedente | 【NUM】+【NUM】+【←】o【↑】 |
| Attiva/Disattiva cicalino | 【NUM】+【NUM】+【B】 |
| Abilitare/disabilitare la modalità di commutazione automatica, l'impostazione predefinita è 5 secondi, premere【ESC】per uscire | 【NUM】+【NUM】+【S】 |
| Regola il tempo di commutazione, premere【ESC】per uscire | 【NUM】+【NUM】+【S】+【N】 |
| Passare alla modalità di combinazione dei tasti di scelta rapida【SCROLL】+【SCROLL】 | 【NUM】+【NUM】+【SCROLL】 |
| Passare alla modalità di combinazione dei tasti di scelta rapida【CTL】+【CTL】 | 【NUM】+【NUM】+【CTL】 |
| Passare alla modalità di combinazione dei tasti di scelta rapida【CAPS】+【CAPS】 | 【NUM】+【NUM】+【CAPS】 |
| Funzione Combinazione di tasti di scelta rapida | |
| Seleziona la porta tramite numero di porta | 【CAPS】+【CAPS】+【1】o【2】 |
| Porta successiva | 【CAPS】+【CAPS】+【→】o【↓】 |
| Porta precedente | 【CAPS】+【CAPS】+【←】o【↑】 |
| Attiva/Disattiva cicalino | 【CAPS】+【CAPS】+【B】 |
| Abilitare/disabilitare la modalità di commutazione automatica, l'impostazione predefinita è 5 secondi, premere【ESC】per uscire | 【CAPS】+【CAPS】+【S】 |
| Regola il tempo di commutazione, premere【ESC】per uscire | 【CAPS】+【CAPS】+【S】+【N】 |
| Passare alla modalità di combinazione dei tasti di scelta rapida【SCROLL】+【SCROLL】 | 【CAPS】+【CAPS】+【SCROLL】 |
| Passare alla modalità di combinazione dei tasti di scelta rapida【NUM】+【NUM】 | 【CAPS】+【CAPS】+【NUM】 |
| Passare alla modalità di combinazione dei tasti di scelta rapida【CTL】+【CTL】 | 【CAPS】+【CAPS】+【CTL】 |
Cambiare l'intervallo di commutazione automatica
Per modificare il numero di secondi che trascorrono prima che lo switch KVM passi automaticamente al successivo computer online, usare la combinazione di tasti di scelta rapida per questa funzione sopra indicata (e.g., 【CTL】 + 【SHIFT】 + 【S】 + 【N】). [N] rappresenta i tasti numerici 1 - 9, che si riferiscono a un numero di secondi come mostrato nel grafico sottostante:
| N Secondi | |
| 1 | 5 |
| 2 | 10 |
| 3 | 15 |
| 4 | 20 |
| 5 | 25 |
| 6 | 30 |
| 7 | 35 |
| 8 | 40 |
| 9 | 60 |
Per ulteriori specifiche, visita il sito manhattanproducts.com. Registra il tuo prodotto su register.manhattanproducts.com/r/153522 o scansiona il codice QR presente sulla copertina.
