153522 - Commutateur MANHATTAN - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Commutateur Ethernet 10/100/1000 Mbps, 24 ports RJ45, non manageable
Utilisation	Idéal pour les réseaux locaux, connexion d'appareils tels que PC, imprimantes et serveurs
Maintenance et réparation	Vérification régulière des connexions, nettoyage des ports, mise à jour du firmware si applicable
Sécurité	Support des VLAN, isolation des ports pour limiter l'accès non autorisé
Informations générales	Dimensions : 440 x 200 x 44 mm, alimentation externe, garantie de 2 ans

FOIRE AUX QUESTIONS - 153522 MANHATTAN

Comment réinitialiser le commutateur MANHATTAN 153522 ?

Pour réinitialiser le commutateur, débranchez l'alimentation, puis maintenez le bouton de réinitialisation enfoncé pendant 10 secondes avant de rebrancher l'alimentation.

Pourquoi mon commutateur ne détecte-t-il pas certains appareils ?

Assurez-vous que tous les câbles sont correctement connectés et que les appareils sont allumés. Vérifiez également que le commutateur est compatible avec les appareils que vous essayez de connecter.

Quelle est la distance maximale pour les câbles Ethernet connectés au commutateur ?

La distance maximale recommandée pour un câble Ethernet est de 100 mètres pour garantir une connexion optimale.

Le commutateur peut-il être utilisé avec des câbles de catégorie inférieure ?

Oui, mais les performances peuvent être limitées. Il est recommandé d'utiliser des câbles de catégorie 5e ou supérieure pour de meilleures performances.

Comment savoir si le commutateur fonctionne correctement ?

Les voyants LED sur le commutateur indiqueront son état de fonctionnement. Un voyant allumé indique une connexion active.

Le commutateur MANHATTAN 153522 nécessite-t-il une configuration spéciale ?

Non, le commutateur est plug-and-play et ne nécessite aucune configuration spéciale. Il suffit de le connecter pour qu'il fonctionne.

Que faire si le commutateur surchauffe ?

Assurez-vous que le commutateur est dans un endroit bien ventilé. Si la surchauffe persiste, débranchez-le et contactez le service client.

Puis-je utiliser le commutateur avec des appareils PoE ?

Le modèle MANHATTAN 153522 ne prend pas en charge l'alimentation par Ethernet (PoE). Utilisez des adaptateurs d'alimentation séparés pour les appareils qui en ont besoin.

Comment résoudre les problèmes de connexion intermittente ?

Vérifiez tous les câbles et connexions. Essayez de redémarrer le commutateur et les appareils connectés. Si le problème persiste, testez avec d'autres câbles.

Où puis-je trouver le manuel d'utilisation du commutateur ?

Le manuel d'utilisation peut être téléchargé depuis le site Web de MANHATTAN ou inclus dans l'emballage du produit.

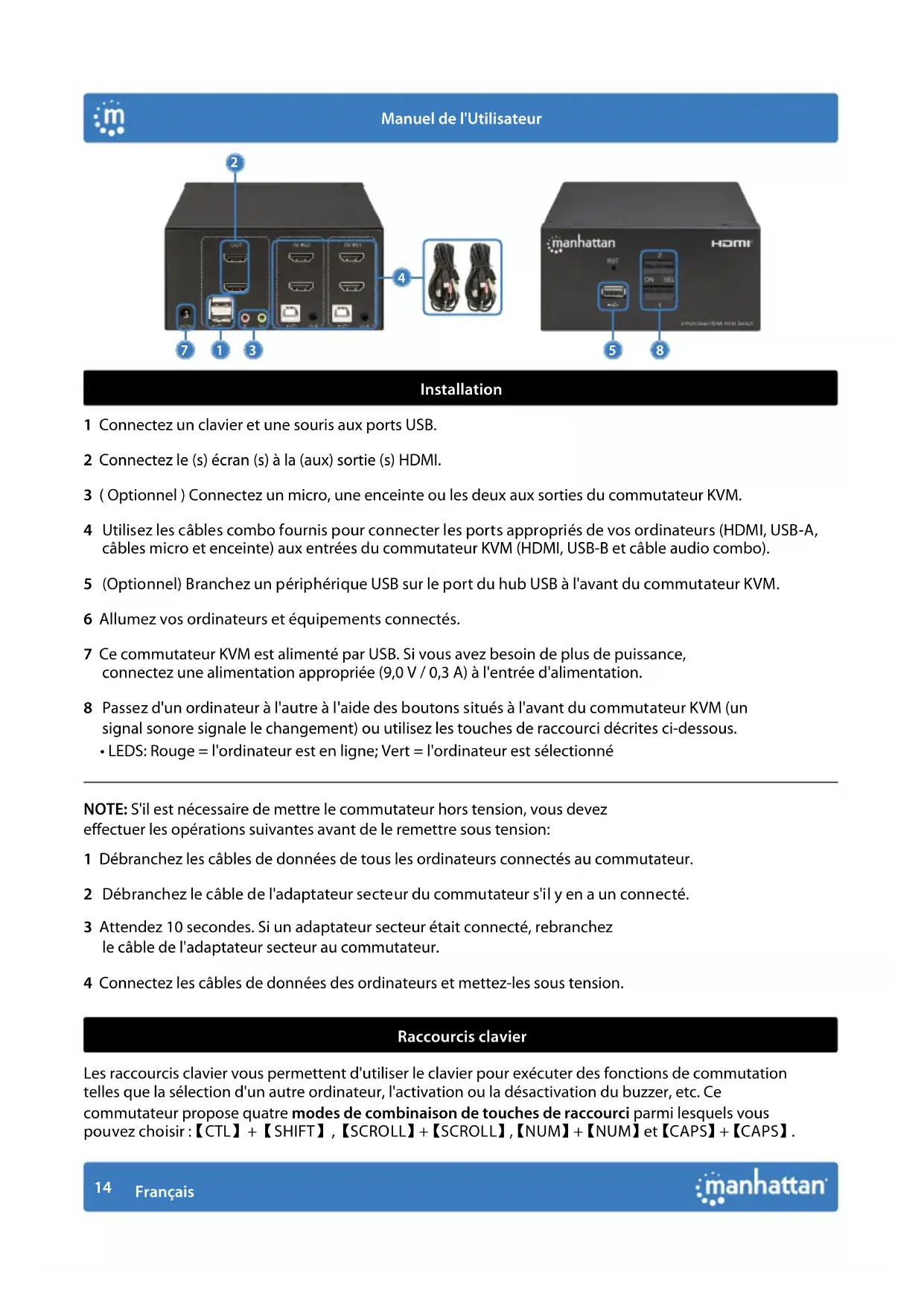

MODE D'EMPLOI 153522 MANHATTAN

1 Connectez un clavier et une souris aux ports USB.
2 Connectez le (s) écran (s) à la (aux) sortie (s) HDMI.
3 (Optionnel) Connectez un micro, une enceinte ou les deux aux sorties du commutateur KVM.
4 Utilisez les câbles combo fournis pour connecter les ports appropriés de vos ordinateurs (HDMI, USB-A, câbles micro et enceinte) aux entrées du commutateur KVM (HDMI, USB-B et câble audio combo).
5 (Optionnel) Branchez un périphérique USB sur le port du hub USB à l'avant du commutateur KVM.
6 Allumez vos ordinateurs et équipements connectés.
7 Ce commutateur KVM est alimenté par USB. Si vous avez besoin de plus de puissance, connectez une alimentation appropriée (9,0 V / 0,3 A) à l'entrée d'alimentation.
8 Passez d'un ordinateur à l'autre à l'aide des boutons situés à l'avant du commutateur KVM (un signal sonore signale le changement) ou utilisez les touches de raccourci décrites ci-dessous. • LEDS: Rouge = l'ordinateur est en ligne; Vert = l'ordinateur est sélectionné

NOTE: S'il est nécessaire de mettre le commutateur hors tension, vous devez effectuer les opérations suivantes avant de le remettre sous tension:

1 Débranchez les câbles de données de tous les ordinateurs connectés au commutateur.
2 Débranchez le câble de l'adaptateur secteur du commutateur s'il y en a un connecté.
3 Attendez 10 secondes. Si un adaptateur secteur était connecté, rebranchez le câble de l'adaptateur secteur au commutateur.
4 Connectez les câbles de données des ordinateurs et mettez-les sous tension.

Raccourcis clavier

Les raccourcis clavier vous permettent d'utiliser le clavier pour exécuter des fonctions de commutation telles que la sélection d'un autre ordinateur, l'activation ou la désactivation du buzzer, etc. Ce commutateur propose quatre modes de combinaison de touches de raccourci parmi lesquels vous pouvez choisir : 【CTL】 + 【SHIFT】 , 【SCROLL】 + 【SCROLL】 , 【NUM】 + 【NUM】 et 【CAPS】 + 【CAPS】 .

Le tableau suivant montre les combinaisons de touches de raccourci qui utilisent les entrées principales de touches de raccourci 【CTL】+【SHIFT】 et comment basculer vers les autres modes.

La combinaison de raccourcis clavier par défaut pour passer au port de l'ordinateur en ligne suivant dans n'importe quel mode est (gauche) 【CTL】 + 【CTL】.

Assurez-vous d'appuyer rapidement sur les combinaisons de touches de raccourci; chaque touche expire au bout de cinq secondes.

Mode【CTL】+【SHIFT】

Fonction Combinaison de raccourcis clavier
Basculer vers le port de l'ordinateur en ligne suivant	【CTL】+【CTL】
Sélectionner un port par son numéro de port	【CTL】+【SHIFT】+【1】ou【2】
Port suivant	【CTL】+【SHIFT】+【→】ou【↓】
Port précédent	【CTL】+【SHIFT】+【←】ou【↑】
Activer/désactiver le buzzer	【CTL】+【SHIFT】+【B】
Activer / désactiver le mode de commutation automatique, la valeur par défaut est de 5 secondes, appuyez sur【ESC】pour quitter	【CTL】+【SHIFT】+【S】
Ajuster la durée de commutation appuyez sur【ESC】pour quitter	【CTL】+【SHIFT】+【S】+【N】
Passer en mode de combinaison de touches de raccourci【SCROLL】+【SCROLL】	【CTL】+【SHIFT】+【SCROLL】
Passer en mode de combinaison de touches de raccourci【NUM】+【NUM】	【CTL】+【SHIFT】+【NUM】
Passer en mode de combinaison de touches de raccourci【CAPS】+【CAPS】	【CTL】+【SHIFT】+【CAPS】

Fonction Combinaison de raccourcis clavier
Sélectionner un port par son numéro de port	【SCROLL】+【SCROLL】+【1】ou【2】
Port suivant	【SCROLL】+【SCROLL】+【→】ou【↓】
Port précédent	【SCROLL】+【SCROLL】+【←】ou【↑】
Activer/désactiver le buzzer	【SCROLL】+【SCROLL】+【B】

Fonction Combinaison de raccourcis clavier

Activer / désactiver le mode de commutation automatique, la valeur par défaut est de 5 secondes, appuyez sur【ESC】pour quitter	【SCROLL】+【SCROLL】+【S】
Ajuster la durée de commutation appuyez sur【ESC】pour quitter	【SCROLL】+【SCROLL】+【S】+【N】
Passer en mode de combinaison de touches de raccourci【CTL】+【CTL】	【SCROLL】+【SCROLL】+【CTL】
Passer en mode de combinaison de touches de raccourci【NUM】+【NUM】	【SCROLL】+【SCROLL】+【NUM】
Passer en mode de combinaison de touches de raccourci【CAPS】+【CAPS】	【SCROLL】+【SCROLL】+【CAPS】

Mode【NUM】+【NUM】

Fonction Combinaison de raccourcis clavier

Sélectionner un port par son numéro de port	【NUM】+【NUM】+【1】ou【2】
Port suivant	【NUM】+【NUM】+【→】ou【↓】
Port précédent	【NUM】+【NUM】+【←】ou【↑】
Activer/désactiver le buzzer	【NUM】+【NUM】+【B】
Activer / désactiver le mode de commutation automatique, la valeur par défaut est de 5 secondes, appuyez sur【ESC】pour quitter	【NUM】+【NUM】+【S】
Ajuster la durée de commutation appuyez sur【ESC】pour quitter	【NUM】+【NUM】+【S】+【N】
Passer en mode de combinaison de touches de raccourci【SCROLL】+【SCROLL】	【NUM】+【NUM】+【SCROLL】
Passer en mode de combinaison de touches de raccourci【CTL】+【CTL】	【NUM】+【NUM】+【CTL】
Passer en mode de combinaison de touches de raccourci【CAPS】+【CAPS】	【NUM】+【NUM】+【CAPS】

Mode【CAPS】+【CAPS】

Fonction Combinaison de raccourcis clavier
Sélectionner un port par son numéro de port	【CAPS】+【CAPS】+【1】ou【2】
Port suivant	【CAPS】+【CAPS】+【→】ou【↓】
Port précédent	【CAPS】+【CAPS】+【←】ou【↑】
Activer/désactiver le buzzer	【CAPS】+【CAPS】+【B】
Activer / désactiver le mode de commutation automatique, la valeur par défaut est de 5 secondes, appuyez sur【ESC】pour quitter	【CAPS】+【CAPS】+【S】
Ajuster la durée de commutation appuyez sur【ESC】pour quitter	【CAPS】+【CAPS】+【S】+【N】
Passer en mode de combinaison de touches de raccourci【SCROLL】+【SCROLL】	【CAPS】+【CAPS】+【SCROLL】
Passer en mode de combinaison de touches de raccourci【NUM】+【NUM】	【CAPS】+【CAPS】+【NUM】
Passer en mode de combinaison de touches de raccourci【CTL】+【CTL】	【CAPS】+【CAPS】+【CTL】

Modification de l'intervalle de commutation automatique

Pour modifier le nombre de secondes qui s'écoulent avant que le commutateur KVM passe automatiquement à l'ordinateur en ligne suivant, utilisez la combinaison de touches de raccourci pour cette fonction indiquée ci-dessus (e.g., 【CTL】 + 【SHIFT】 + 【S】 + 【N】). [N] représente les touches numériques 1 à 9, qui se réfèrent à un nombre de secondes comme indiqué dans le tableau ci-dessous:

N Seconds
1	5
2	10
3	15
4	20
5	25
6	30
7	35
8	40
9	60

Vous trouvez les spécifications sur, visitez manhattanproducts.com. Enregistrez votre produit sur register.manhattanproducts.com/r/153522 ou scannez le code QR figurant sur la couverture.

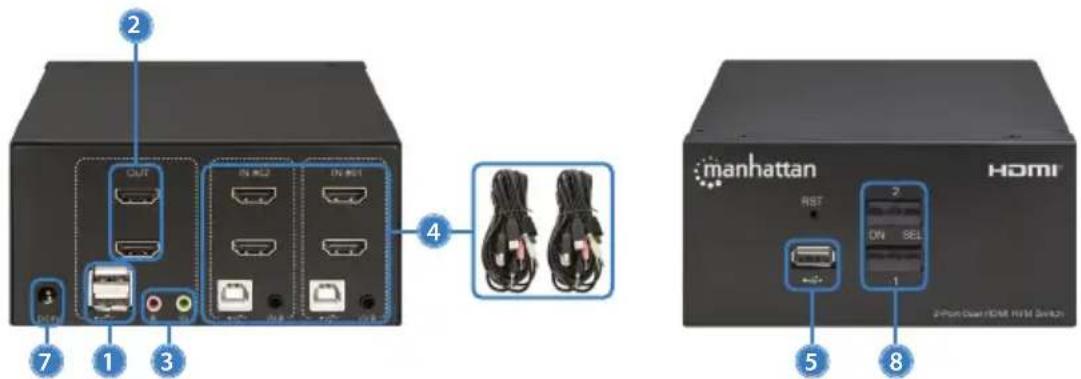

2 OUT EN-SET EN-SET 4 7 1 3 manhattan HDMI 2Pin Clear HDMI HDMI Switch RST 2 ON SEL 1 5 8
