Type de produit	Commutateur réseau non géré
Marque	Manhattan
Modèle	560689
Nombre de ports	5 ports Ethernet RJ-45
Débit	10/100/1000 Mbps (Gigabit)
Normes réseau	IEEE 802.3, 802.3u, 802.3ab
Alimentation	Adaptateur secteur externe 5V DC, 1A
Consommation électrique	Maximum 5 W
Dimensions (L x P x H)	100 x 75 x 25 mm
Poids	150 g
Matériau du boîtier	Plastique ABS
Voyants lumineux	PWR (alimentation), Lien/Activité par port
Fonctions	Auto-MDI/MDI-X, Plug and Play
Type de câble pris en charge	Cat5/5e/6/6a UTP/STP
Distance maximale	100 mètres
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10 % à 90 % sans condensation
Installation	Aucune configuration requise
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits chimiques.
Sécurité	Utiliser uniquement l’adaptateur fourni. Ne pas exposer à l’eau. Conforme CE, RoHS.
Pièces détachées et réparabilité	Aucune pièce détachée disponible. Consulter manhattanproducts.com pour le support.

FOIRE AUX QUESTIONS - 560689 network switch MANHATTAN

Comment connecter le commutateur Manhattan 560689 ?

Branchez l’adaptateur secteur fourni sur le port Vcc/5V (A) et sur une prise électrique. Le voyant PWR (B) doit s’allumer. Reliez ensuite vos appareils (PC, routeur, etc.) aux ports Ethernet à l’aide de câbles Cat5/5e/6/6a.

Que faire si le voyant PWR ne s’allume pas ?

Vérifiez que l’adaptateur secteur est correctement branché et que la prise fonctionne. Utilisez uniquement l’adaptateur fourni. Si le problème persiste, contactez le support technique.

Faut-il des câbles croisés pour connecter ce commutateur à un PC ?

Non, tous les ports prennent en charge la fonction Auto-MDI/MDI-X. Vous pouvez utiliser des câbles droits standard.

Quels types de câbles Ethernet sont recommandés ?

Pour des performances optimales, utilisez des câbles Cat5/5e/6/6a UTP ou STP. La distance maximale entre deux appareils est de 100 mètres.

Le commutateur nécessite-t-il une configuration logicielle ?

Non, le Manhattan 560689 est un commutateur non géré (plug and play). Aucune configuration n’est requise ; branchez et utilisez.

Comment interpréter les voyants lumineux des ports ?

Un voyant allumé indique une connexion active ; un voyant clignotant indique une activité réseau (transfert de données).

Où dois-je placer le commutateur ?

Placez-le avec un écartement minimal de 25 mm autour pour une ventilation suffisante, loin des sources d’interférences (radios, etc.) et à moins de 100 m des appareils à connecter.

Puis-je utiliser une alimentation différente de celle fournie ?

Non, pour assurer le bon fonctionnement et la sécurité, utilisez uniquement l’adaptateur secteur fourni avec ce produit.

Comment nettoyer le commutateur ?

Débranchez l’appareil, puis nettoyez le boîtier avec un chiffon sec et doux. N’utilisez jamais de produits chimiques ou de liquides.

Où trouver les spécifications complètes et enregistrer mon produit ?

Consultez manhattanproducts.com pour les spécifications. Enregistrez votre produit sur register.manhattanproducts.com/r/560689 ou scannez le code QR sur la couverture.

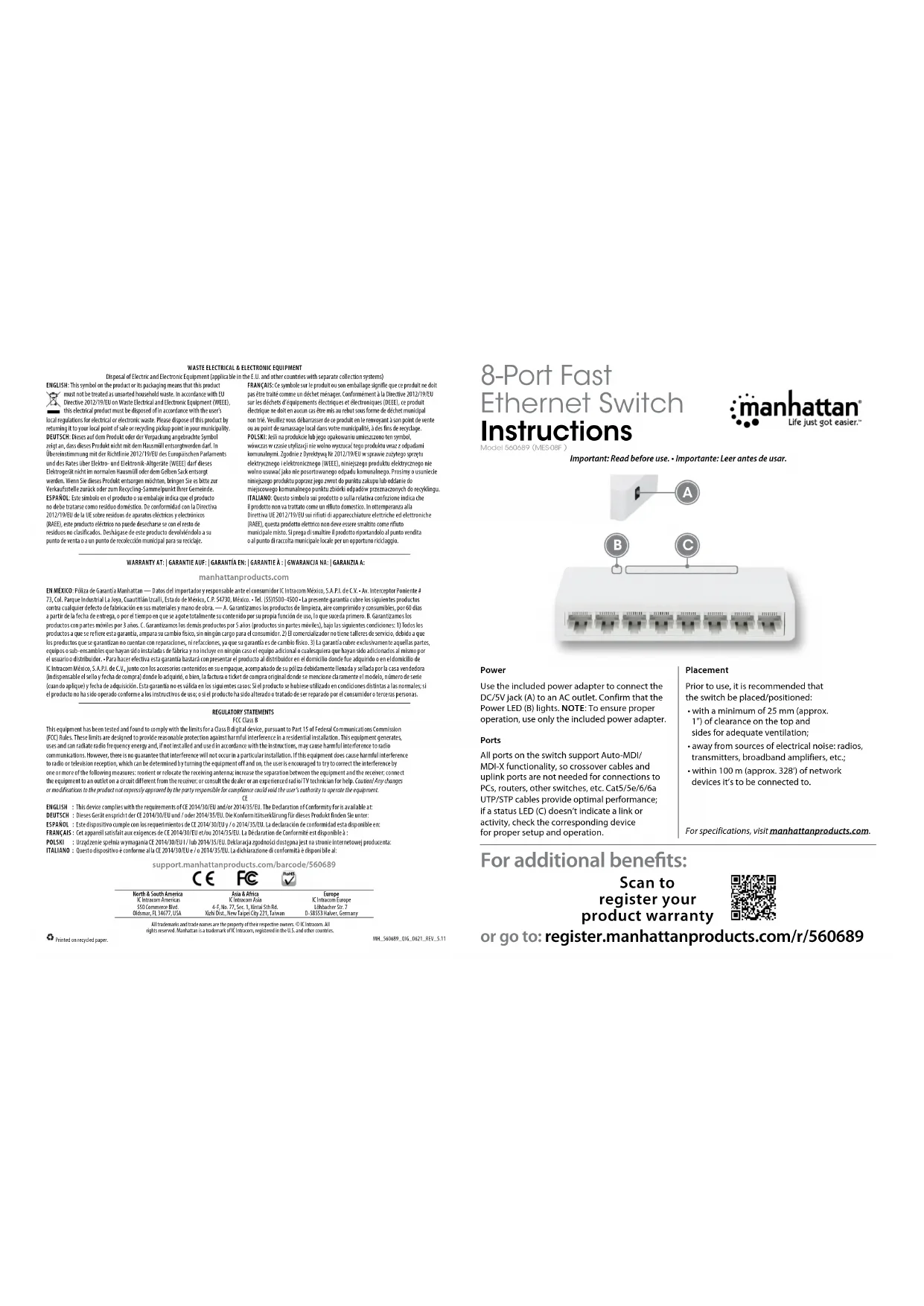

MODE D'EMPLOI 560689 network switch MANHATTAN

Utilisez l'adaptateur secteur inclus pour connecter le jack Vcc/5V (A) à une prise électrique. Assurez-vous que que le voyant "PWR" (B) est allumé. REMARQUE: Afin d'assurer le propre fonctionnement, n'utilisez que l'adaptateur secteur fourni avec ce produit.

Connexions

Tous les ports de ce commutateur prennent en charge la fonctionnalité Auto-MDI/ MDI-X, donc des câbles croisés et des liaisons montantes ne sont pas nécessaires pour des connections aux PC, routeurs, etc. Des câbles Cat5/5e/6/6a UTP/STP garantissent des performances optimales; si un DEL (C) n'indique pas une connexion (allumé) ou d'activité (clignotant), vérifiez l'appareil correspondant.

Placement

Avant d'utiliser le commutateur, il est recommandé de le placer:

- ac. un écartement minimal de 25 mm d'autres objets pour une ventilation suffisante - loin des appareils électriques qui peuvent être source d'interférence (des radios etc.) - pas plus loin que 100 m de l'appareil réseau auquel vous voudriez connecter

Vous trouvez les spécifications sur, visitez manhattanproducts.com. Enregistrez votre produit sur register.manhattanproducts.com/r/560689 ou scannez le code QR figurant sur la couverture.
