152785 - Commutateur MANHATTAN - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Commutateur Ethernet 10/100/1000 Mbps, 5 ports RJ45
Type d'alimentation	Alimentation externe 5V DC
Dimensions	Dimensions compactes pour un montage facile
Utilisation	Idéal pour les réseaux domestiques et de petites entreprises
Installation	Plug and play, aucune configuration requise
Maintenance et réparation	Pas de maintenance requise, vérification périodique des câbles conseillée
Sécurité	Protection contre les surcharges et les courts-circuits
Informations générales	Compatible avec tous les appareils Ethernet, garantie limitée

FOIRE AUX QUESTIONS - 152785 MANHATTAN

Comment configurer le commutateur MANHATTAN 152785 pour la première fois ?

Connectez le commutateur à une source d'alimentation, puis reliez-le à votre routeur à l'aide d'un câble Ethernet. Les ports disponibles sur le commutateur vous permettent de connecter d'autres appareils réseau.

Le commutateur ne s'allume pas, que faire ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise fonctionne. Essayez de brancher le commutateur sur une autre prise pour exclure un problème d'alimentation.

Pourquoi mes appareils ne se connectent-ils pas au réseau via le commutateur ?

Assurez-vous que les câbles Ethernet sont bien connectés et fonctionnels. Vérifiez également que les ports du commutateur ne sont pas défectueux en testant avec d'autres appareils.

Puis-je utiliser le commutateur MANHATTAN 152785 avec un réseau Gigabit ?

Oui, le commutateur MANHATTAN 152785 est compatible avec les réseaux Gigabit, vous permettant de bénéficier de vitesses élevées si tous les appareils connectés le supportent.

Comment réinitialiser le commutateur aux paramètres d'usine ?

Pour réinitialiser le commutateur, localisez le bouton de réinitialisation sur l'appareil, appuyez et maintenez-le enfoncé pendant environ 10 secondes jusqu'à ce que les voyants clignotent.

Le commutateur chauffe-t-il lors de son utilisation normale ?

Il est normal que le commutateur chauffe légèrement pendant l'utilisation. Assurez-vous qu'il est placé dans un endroit bien ventilé pour éviter une surchauffe excessive.

Le commutateur est-il compatible avec les appareils PoE ?

Le commutateur MANHATTAN 152785 ne prend pas en charge l'alimentation par Ethernet (PoE). Vous devrez utiliser des adaptateurs séparés pour alimenter des appareils PoE.

Comment savoir si le commutateur fonctionne correctement ?

Vérifiez les voyants LED sur le commutateur. Un voyant vert indique une connexion active, tandis qu'un voyant clignotant signifie qu'il y a une activité réseau.

Que faire si le commutateur est bruyant ?

Assurez-vous qu'il est sur une surface stable et plane. Si le bruit persiste, vérifiez si des câbles sont coincés ou si des composants internes sont endommagés.

MODE D'EMPLOI 152785 MANHATTAN

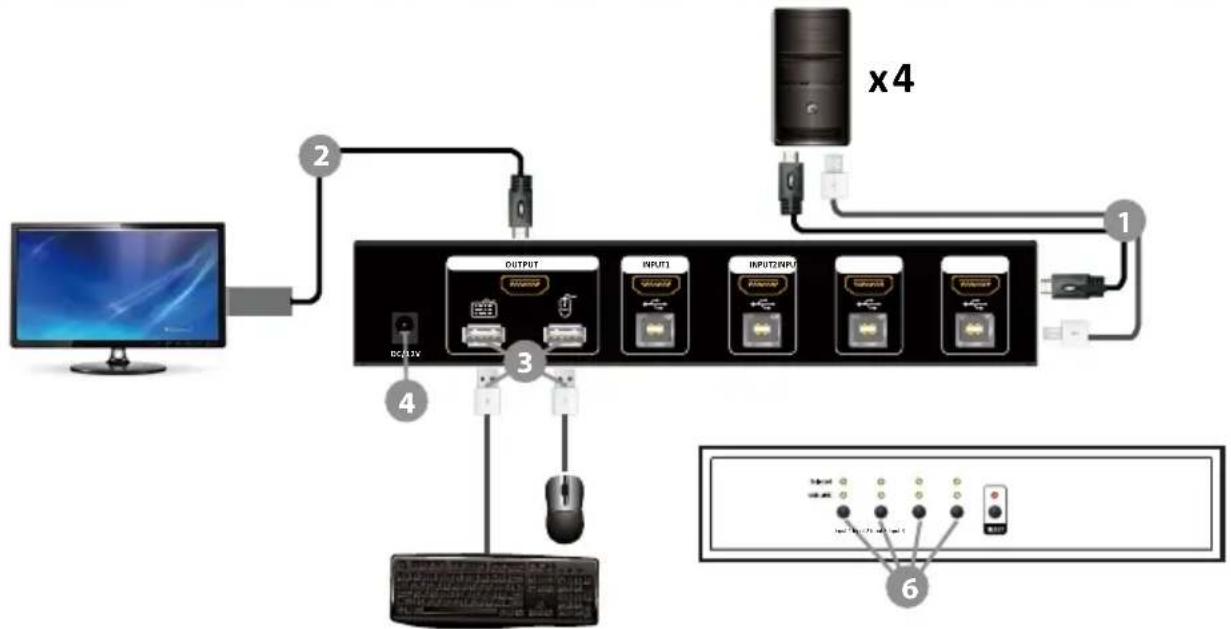

1 Utilisez des câbles HDMI et USB pour relier tous les ordinateurs aux ports d'entrée correspondants. 2 Connectez un écran au port de sortie HDMI. 3 Connectez un clavier et une souris aux ports de sortie USB correspondants. 4 Branchez l'alimentation dans le port d'alimentation DC. 5 Allumez les appareils connectés. 6 Commutez entre chaque PC en utilisant le bouton situé sous chaque port à LED, ou utilisez les raccourcis décrits ci-dessous.

A Appuyez rapidement et à deux reprises sur la touche Arrêt Défilement ; le buzzer sonne deux fois.

B Appuyez sur la touche décrite dans les trois secondes qui suivent pour que la commande s'exécute.

Combinaisons de touches de raccourci

ScrLk + ScrLk + P. préc. ScrLk + ScrLk + P. suiv. ScrLk + ScrLk + 1 ~ 4 ScrLk + ScrLk + 0 ScrLk + ScrLk + Barre d'espace Note : l'intervalle de commutation est, par défaut, de six secondes. ScrLk + ScrLk + F12 ScrLk + ScrLk + 9 ré

Port précédent

Port suivant

Sélectionner un port par son numéro de port Mode synchronisation

Commutation automatique

Ajuster la durée de commutation automatique d'une seconde

Commutation automatique en réponse aux mouvements de la souris

Astuces de dépannage

• Assurez-vous que les câbles du switch soient intacts et bien connectés. • Assurez-vous que la souris ne fasse pas plus de 2000 ppp/dpi. • Débranchez la souris et le clavier, et rebranchez-les. • Appuyez sur le bouton RESET de réinitialisation. • Débranchez la prise d'alimentation du commutateur, et rebranchez-la. Puis appuyez sur le bouton RESET de réinitialisation.

Ce symbole sur le produit ou son emballage signifie que ce produit ne doit pas être traité comme un déchet ménager. Conformément à la Directive 2012/19/UE sur les déchets d'équipements électriques et électroniques (DEEE), ce produit électrique ne doit en aucun cas être mis au rebut sous forme de déchet municipal non trié. Veuillez vous débarrasser de ce produit en le renvoyant à son point de vente ou au point de ramassage local dans votre municipalité, à des fins de recyclage.

FRANÇAIS: Cet appareil satisfait aux exigences de CE RED 2014/53/EU, 2014/30/EC et / ou 2014/35/EC. La Déclaration de Conformité est disponible à:

FRANÇAIS: Pour consulter les informations sur la garantie, visitez manhattanproducts.com/warranty.

Toutes les marques et noms commerciaux sont la propriété de leurs propriétaires respectifs.
