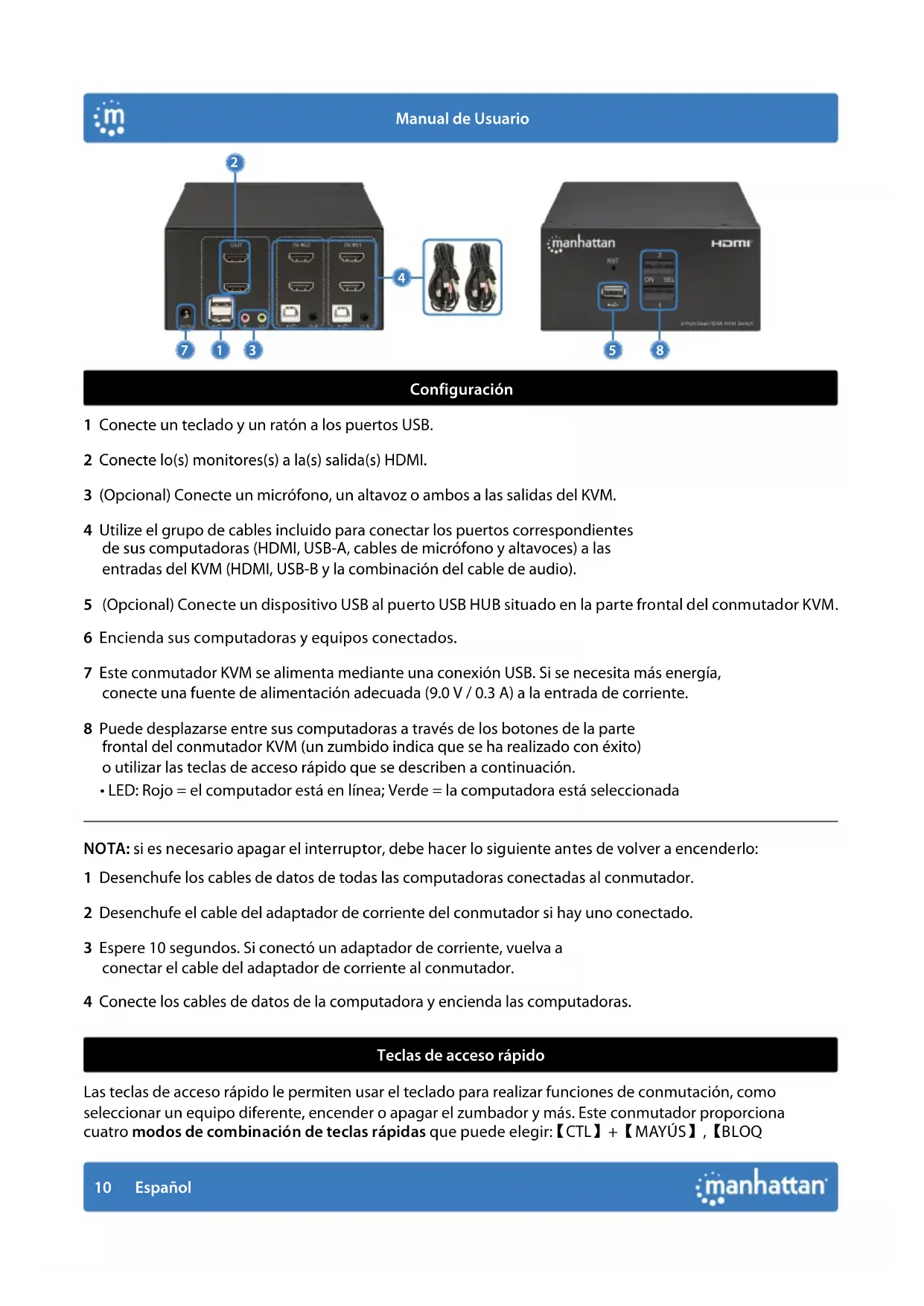

MANUAL DE USUARIO 153522 MANHATTAN

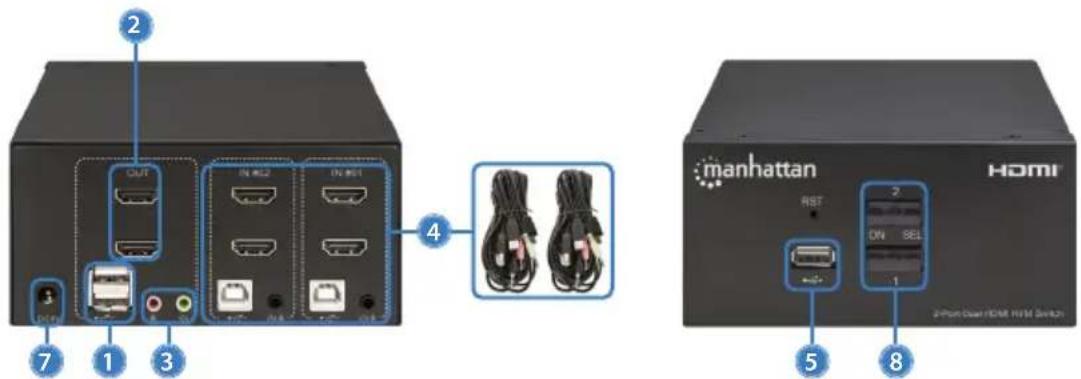

1 Conecte un teclado y un ratón a los puertos USB.
2 Conecte lo(s) monitores(s) a la(s) salida(s) HDMI.
3 (Opcional) Conecte un micrófono, un altavoz o ambos a las salidas del KVM.
4 Utilize el grupo de cables incluido para conectar los puertos correspondientes de sus computadoras (HDMI, USB-A, cables de micrófono y altavoces) a las entradas del KVM (HDMI, USB-B y la combinación del cable de audio).
5 (Opcional) Conecte un dispositivo USB al puerto USB HUB situado en la parte frontal del conmutador KVM.
6 Encienda sus computadoras y equipos conectados.
7 Este conmutador KVM se alimenta mediante una conexión USB. Si se necesita más energía, conecte una fuente de alimentación adecuada (9.0 V / 0.3 A) a la entrada de corriente.
8 Puede desplazarse entre sus computadoras a través de los botones de la parte frontal del conmutador KVM (un zumbido indica que se ha realizado con éxito) o utilizar las teclas de acceso rápido que se describen a continuación.
• LED: Rojo = el computador está en línea; Verde = la computadora está seleccionada
NOTA: si es necesario apagar el interruptor, debe hacer lo siguiente antes de volver a encenderlo:
1 Desenchufe los cables de datos de todas las computadoras conectadas al conmutador.
2 Desenchufe el cable del adaptador de corriente del conmutador si hay uno conectado.
3 Espere 10 segundos. Si conectó un adaptador de corriente, vuelva a conectar el cable del adaptador de corriente al conmutador.
4 Conecte los cables de datos de la computadora y encienda las computadoras.
Teclas de acceso rápido
Las teclas de acceso rápido le permiten usar el teclado para realizar funciones de conmutación, como seleccionar un equipo diferente, encender o apagar el zumbador y más. Este conmutador proporciona cuatro modos de combinación de teclas rápidas que puede elegir:【CTL】+【MAYÚS】,【BLOQ
DESP】+【BLOQ DESP】,【BLOQ NUM】+【BLOQ NUM】y【BLOQ MAYÚS】+【BLOQ MAYÚS】.
La siguiente tabla muestra las combinaciones de teclas rápidas que utilizan las entradas de teclas rápidas principales 【CTL】+【SHIFT】 cómo cambiar a los otros modos.
La combinación de teclas de acceso rápido predeterminada para cambiar al siguiente puerto del equipo en línea en cualquier modo es (izquierda) 【CTL】 + 【CTL】.
Asegúrese de pulsar las combinaciones de teclas rápidas rápidamente; cada tecla se desactiva después de cinco segundos.
Modo【CTL】+【SHIFT】
| Función Combinación de teclas de acceso rápido | |
| Cambie al siguiente puerto en línea | 【CTL】+【CTL】 |
| Seleccionar puerto por número | 【CTL】+【SHIFT】+【1】o【2】 |
| Siguiente puerto | 【CTL】+【SHIFT】+【→】o【↓】 |
| Puerto anterior | 【CTL】+【SHIFT】+【←】o【↑】 |
| Activar/desactivar señal acústica | 【CTL】+【SHIFT】+【B】 |
| Active o desactive el modo de desplazamiento automático. El valor predeterminado es de 5 segundos, pulse【ESC】para salir | 【CTL】+【SHIFT】+【S】 |
| Ajustar tiempo de conmutación, pulse【ESC】para salir | 【CTL】+【SHIFT】+【S】+【N】 |
| Cambie al modo de combinación de teclas de acceso rápido【SCROLL】+【SCROLL】 | 【CTL】+【SHIFT】+【SCROLL】 |
| Cambie al modo de combinación de teclas de acceso rápido【NUM】+【NUM】 | 【CTL】+【SHIFT】+【NUM】 |
| Cambie al modo de combinación de teclas de acceso rápido【CAPS】+【CAPS】 | 【CTL】+【SHIFT】+【CAPS】 |
Modo【DESP】+【DESP】
| Función Combinación de teclas de acceso rápido | |
| Seleccionar puerto por número | 【DESP】+【DESP】+【1】o【2】 |
| Siguiente puerto | 【DESP】+【DESP】+【→】o【↓】 |
| Puerto anterior | 【DESP】+【DESP】+【←】o【↑】 |
| Activar/desactivar señal acústica | 【DESP】+【DESP】+【B】 |
| Active o desactive el modo de desplazamiento automático. El valor predeterminado es de 5 segundos, pulse【ESC】para salir | 【DESP】+【DESP】+【S】 |
| Ajustar tiempo de conmutación, pulse【ESC】para salir | 【DESP】+【DESP】+【S】+【N】 |
| Cambie al modo de combinación de teclas de acceso rápido【CTL】+【CTL】 | 【DESP】+【DESP】+【CTL】 |
| Cambie al modo de combinación de teclas de acceso rápido【NUM】+【NUM】 | 【DESP】+【DESP】+【NUM】 |
| Cambie al modo de combinación de teclas de acceso rápido【BLOQ MAYÚS】+【BLOQ MAYÚS】 | 【DESP】+【DESP】+【BLOQ MAYÚS】 |
Modo【NUM】+【NUM】
| Función Combinación de teclas de acceso rápido | |
| Seleccionar puerto por número | 【NUM】+【NUM】+【1】o【2】 |
| Siguiente puerto | 【NUM】+【NUM】+【→】o【↓】 |
| Puerto anterior | 【NUM】+【NUM】+【←】o【↑】 |
| Activar/desactivar señal acústica | 【NUM】+【NUM】+【B】 |
| Active o desactive el modo de desplazamiento automático. El valor predeterminado es de 5 segundos, pulse【ESC】para salir | 【NUM】+【NUM】+【S】 |
| Ajustar tiempo de conmutación, pulse【ESC】para salir | 【NUM】+【NUM】+【S】+【N】 |
| Cambie al modo de combinación de teclas de acceso rápido【DESP】+【DESP】 | 【NUM】+【NUM】+【DESP】 |
| Cambie al modo de combinación de teclas de acceso rápido【CTL】+【CTL】 | 【NUM】+【NUM】+【CTL】 |
| Cambie al modo de combinación de teclas de acceso rápido【BLOQ MAYÚS】+【BLOQ MAYÚS】 | 【NUM】+【NUM】+【BLOQ MAYÚS】 |
| Función Combinación de teclas de acceso rápido | |
| Seleccionar puerto por número | 【BLOQ MAYÚS】+【BLOQ MAYÚS】+【1】o【2】 |
| Siguiente puerto | 【BLOQ MAYÚS】+【BLOQ MAYÚS】+【→】o【↓】 |
| Puerto anterior | 【BLOQ MAYÚS】+【BLOQ MAYÚS】+【←】o【↑】 |
| Activar/desactivar señal acústica | 【BLOQ MAYÚS】+【BLOQ MAYÚS】+【B】 |
| Active o desactive el modo de desplazamiento automático. El valor predeterminado es de 5 segundos, pulse【ESC】para salir | 【BLOQ MAYÚS】+【BLOQ MAYÚS】+【S】 |
| Ajustar tiempo de conmutación, pulse【ESC】para salir | 【BLOQ MAYÚS】+【BLOQ MAYÚS】+【S】+【N】 |
| Cambie al modo de combinación de teclas de acceso rápido【DESP】+【DESP】 | 【BLOQ MAYÚS】+【BLOQ MAYÚS】+【DESP】 |
| Cambie al modo de combinación de teclas de acceso rápido【NUM】+【NUM】 | 【BLOQ MAYÚS】+【BLOQ MAYÚS】+【NUM】 |
| Cambie al modo de combinación de teclas de acceso rápido【CTL】+【CTL】 | 【BLOQ MAYÚS】+【BLOQ MAYÚS】+【CTL】 |
Cómo cambiar el intervalo de desplazamiento automático
Para cambiar el número de segundos que pasan antes de que el conmutador KVM cambie automáticamente al siguiente equipo en línea, utilice la combinación de teclas mostrada anteriormente (e.g., 【CTL】 + 【SHIFT】 + 【S】 + 【N】). [N] representa las teclas numéricas del 1 al 9, que se refieren a un número de segundos como se muestra en la tabla a continuación:
| N Segundos | |
| 1 | 5 |
| 2 | 10 |
| 3 | 15 |
| 4 | 20 |
| 5 | 25 |
| 6 | 30 |
| 7 | 35 |
| 8 | 40 |
| 9 | 60 |
Para mas especificaciones, visita manhattanproducts.com. Registre el producto en register.manhattanproducts.com/r/153522 o escanee el código QR en la cubierta.
ESPAÑOL: Este símbolo en el producto o su embalaje indica que el producto no debe tratarse como residuo doméstico. De conformidad con la Directiva 2012/19/EU de la UE sobre residuos de aparatos eléctricos y electrónicos (RAEE), este producto eléctrico no puede desecharse se con el resto de residuos no clasificados. Deshágase de este producto devolviéndolo a su punto de venta o a un punto de recolección municipal para su reciclaje.
EN MÉXICO: Póliza de Garantía Manhattan — Datos del importador y responsable ante el consumidor IC Intracom México, S.A.P.I. de C.V. • Av. Interceptor Poniente # 73, Col. Parque Industrial La Joya, Cuautitlán Izcalli, Estado de México, C.P. 54730, México. • Tel. (55)1500-4500 • La presente garantía cubre los siguientes productos contra cualquier defecto de fabricación en sus materiales y mano de obra.— A. Garantizamos los productos de limpieza, aire comprimido y consumibles, por 60 días a partir de la fecha de entrega, o por el tiempo en que se agote totalmente su contenido por su propia función de uso, lo que suceda primero. B. Garantizamos los productos con partes móviles por 3 años. C. Garantizamos los demás productos por 5 años (productos sin partes móviles), bajo las siguientes condiciones: 1) Todos los productos a que se refiere esta garantía, ampara su cambio físico, sin ningún cargo para el consumidor. 2) El comercializador no tiene talleres de servicio, debido a que los productos que se garantizan no cuentan con reparaciones, ni refacciones, ya que su garantía es de cambio físico. 3) La garantía cubre exclusivamente aquellas partes, equipos o sub-ensambles que hayan sido instaladas de fábrica y no incluye en ningún caso el equipo adicional o cualesquiera que hayan sido
adicionados al mismo por el usuario o distribuidor. • Para hacer efectiva esta garantía bastará con presentar el producto al distribuidor en el domicilio donde fue adquirido o en el domicilio de IC Intracom México, S.A.P.I. de C.V., junto con los accesorios contenidos en su empaque, acompañado de su póliza debidamente llenada y sellada por la casa vendedora (indispensable el sello y fecha de compra) donde lo adquirió, o bien, la factura o ticket de compra original donde se mencione claramente el modelo, número de serie (cuando aplique) y fecha de adquisición. Esta garantía no es válida en los siguientes casos: Si el producto se hubiese utilizado en condiciones distintas a las normales; si el producto no ha sido operado conforme a los instructivos de uso; o si el producto ha sido alterado o tratado de ser reparado por el consumidor o terceras personas.
