Tipo de producto	Estación de carga y desinfección UV
Marca	Manhattan
Modelo	180351
Capacidad de carga	12 dispositivos (portátiles, tabletas, teléfonos inteligentes)
Puertos de carga	Puertos USB y tomas de corriente
Función de desinfección	Limpieza UV de 30 minutos de duración
Alimentación	100-240 V CA, 50/60 Hz
Material	Acero y plástico
Peso	Aproximadamente 15 kg (estimación)
Dimensiones (L x A x P)	Aproximadamente 60 x 80 x 40 cm (estimación)
Instalación	Sobre ruedas, fijación a pared posible, apilable
Seguridad	Puerta con cerradura, parada automática si se abre durante el ciclo UV
Mantenimiento	Limpiar con un paño suave y seco. Desconectar antes del mantenimiento.
Piezas de repuesto	Separadores extraíbles, barras numeradas, ruedas, cubiertas
Reparabilidad	Módulo de carga y enchufe verde desmontables
Información general	Conforme a las directivas CE 2014/30/UE y 2014/35/UE

Preguntas frecuentes - 180351 MANHATTAN

¿Cuál es la capacidad de carga del Manhattan 180351?

La estación puede cargar hasta 12 dispositivos simultáneamente, incluyendo portátiles, tabletas y teléfonos inteligentes.

¿Cómo usar la función de desinfección UV?

Cierre la puerta y presione el botón UV. Se inicia un ciclo de 30 minutos. La apertura de la puerta interrumpe el ciclo.

¿Puedo instalar la estación en la pared?

Sí, es posible la fijación a la pared en montantes de hormigón o madera. Siga las instrucciones de perforación proporcionadas.

¿Cómo invertir el sentido de apertura de la puerta?

Desconecte el aparato, desatornille el cable de tierra, retire las clavijas en L, dé la vuelta a la puerta y vuelva a colocar las clavijas del otro lado.

¿Qué tipos de dispositivos puedo cargar?

La estación acepta dispositivos equipados con puertos USB o tomas de corriente estándar (hasta el tamaño de un portátil).

¿Cómo mantener la estación de carga?

Desconecte el aparato antes de limpiar. Use un paño suave y seco. Evite productos abrasivos.

¿Qué hacer en caso de avería?

Consulte el manual para desmontar el módulo de carga. Contacte al servicio al cliente de Manhattan para las piezas de repuesto.

¿Puedo apilar varias unidades?

Sí, es posible apilar. Asegúrese de que la alimentación esté desconectada antes de retirar el módulo de carga y fijar los tornillos de apilado.

¿Es segura la estación para los niños?

La puerta se cierra con llave y el ciclo UV se detiene si se abre. Supervise a los niños cerca del aparato.

¿Dónde encontrar la declaración de conformidad?

La declaración de conformidad CE está disponible en el sitio web de Manhattan o escaneando el código QR en la portada del manual.

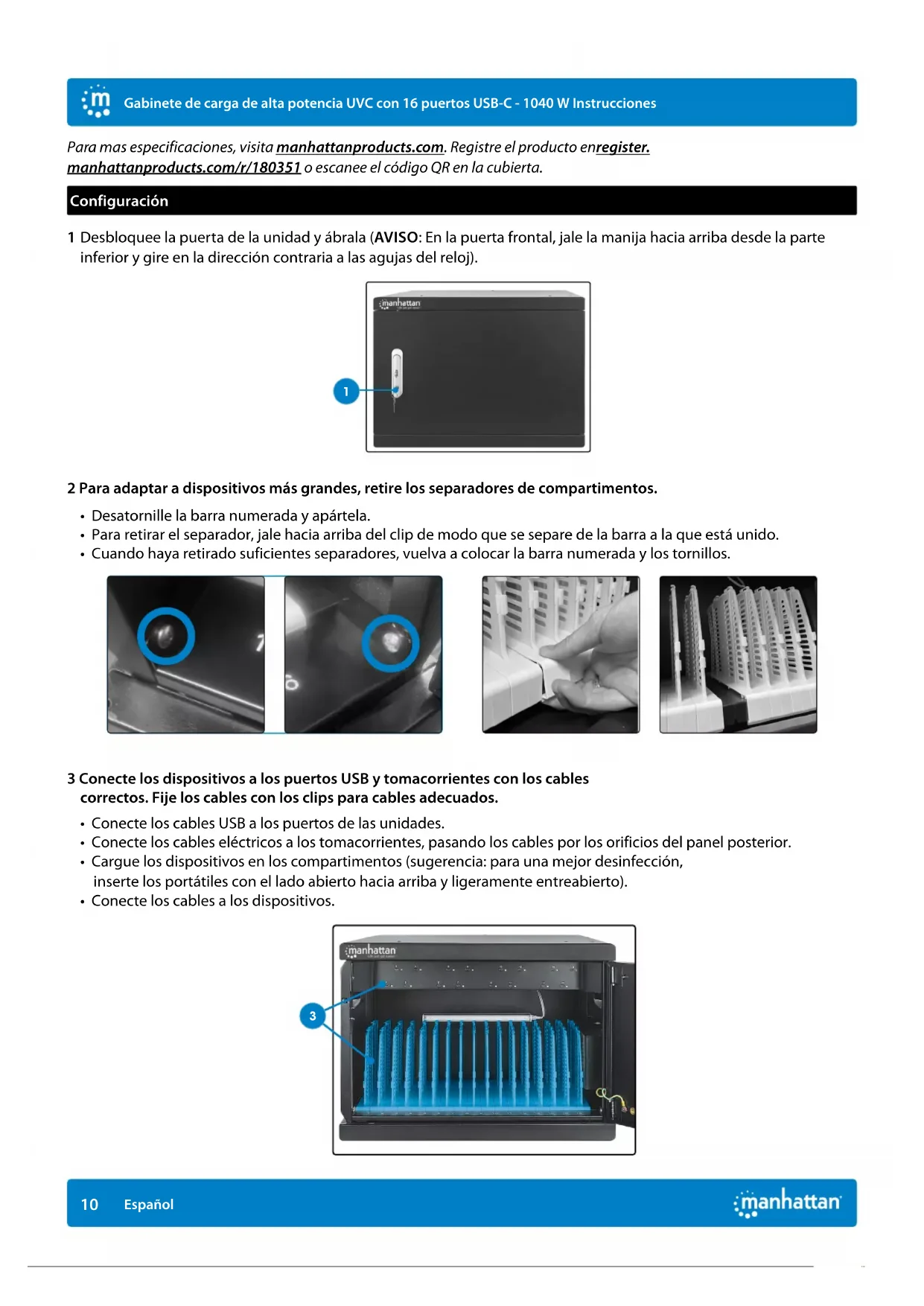

MANUAL DE USUARIO 180351 MANHATTAN

Para mas especificaciones, visita manhattanproducts.com. Registre el producto enregister.manhattanproducts.com/r/180351 o escanee el código QR en la cubierta.

Configuración

1 Desbloquee la puerta de la unidad y ábrala (AVISO: En la puerta frontal, jale la manija hacia arriba desde la parte inferior y gire en la dirección contraria a las agujas del reloj).

2 Para adaptar a dispositivos más grandes, retire los separadores de compartimentos.

• Desatornille la barra numerada y apártela.
• Para retirar el separador, jale hacia arriba del clip de modo que se separe de la barra a la que está unido.
• Cuando haya retirado suficientes separadores, vuelva a colocar la barra numerada y los tornillos.

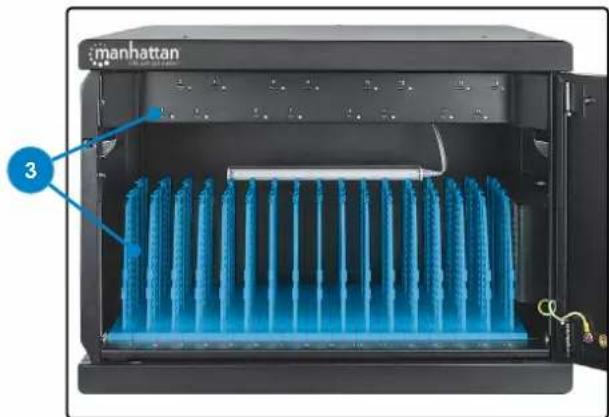

3 Conecte los dispositivos a los puertos USB y tomacorrientes con los cables correctos. Fije los cables con los clips para cables adecuados.

• Conecte los cables USB a los puertos de las unidades.
• Conecte los cables eléctricos a los tomacorrientes, pasando los cables por los orificios del panel posterior.
• Cargue los dispositivos en los compartimentos (sugerencia: para una mejor desinfección, inserte los portátiles con el lado abierto hacia arriba y ligeramente entreabierto).
• Conecte los cables a los dispositivos.

Carga y desinfección

4 Cierre la puerta. Conecte el cable de alimentación AC de la unidad al tomacorriente.

5 Presione el botón UV para iniciar el ciclo de limpieza. Aviso: El ciclo de limpieza UV de 30 minutos comenzará; al abrir la puerta, el temporizador se detiene; al cerrarla, se reanuda.

Opciones para la instalación

Las siguientes secciones ofrecen pasos opcionales para completar la instalación.

Para invertir la puerta — AVISO: ¡Asegúrese de haber cortado toda la alimentación de la unidad!

1 Desatornille el cable de puesta a tierra de la puerta y el gabinete.

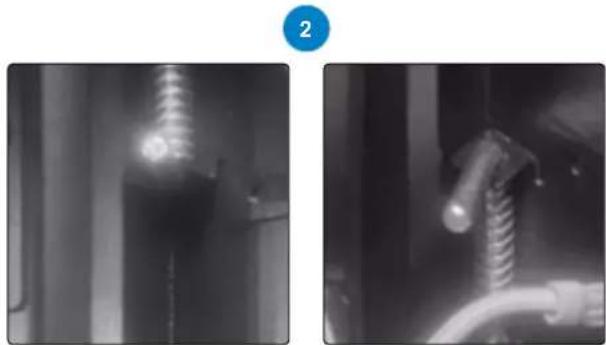

2 Retire la puerta del gabinete jalando los pernos con forma de L.

3 Voltee la puerta y guíe los pernos hacia adentro de los agujeros del otro lado del marco del gabinete. Suelte los pernos y asegúrese de que la puerta esté bien fijada.

4 Vuelva a sujetar el cable de puesta a tierra a la puerta y el gabinete.

1 Alinee los agujeros del asa con los del armario.
2 Inserte los tornillos (8 x 40 mm) en el asa y el armario.

3 Apriete los tornillos con la llave octogonal.
4 Deslice hacia abajo las cubiertas de plástico de cada lado del asa.

12

Instalación de las ruedas

1 Coloque de lado el armario vacío.
2 Introduzca y apriete los tornillos en los agujeros de las ruedas y en el armario.

3 Repita la operación hasta que cada rueda esté instalada.
4 Presione las palancas de las ruedas hacia abajo para bloquearlas. Tire de ellas hacia arriba para soltarlas.

1

Instalación en la pared. ADVERTENCIA: ¡La instalación se debe hacer solo en columnas de concreto o madera!

1 En la ubicación deseada en la pared, utilice el espacio mostrado en el gráfico que aparece a continuación para marcar cuatro puntos nivelados de perforación para los agujeros del armario.
Pared de concreto: utilice una broca de 6 mm (15/64") para perforar agujeros de 60 mm (2.4") de profundidad en las marcas.
Pared de madera: use una broca de 6 mm (15/64") para hacer agujeros piloto de 60 mm (2.4") de profundidad en las marcas.

2 Inserte los tornillos incluidos en los agujeros, de manera que sobresalgan 10 mm (0.4") de la pared.
3 Posicione los agujeros del armario sobre los tornillos de la pared y cuelgue el armario en ellos. La instalación está lista.

1

Apilamiento de las unidades. NOTA: ¡Asegúrese de que la unidad está desconectada!

1 Desatornille y retire las tapas metálicas del concentrador de carga.
2 Desatornille y retire el conector verde del concentrador de carga.
3 Desenrosque los tornillos que sujetan el concentrador de carga a la unidad.
4 Saque el concentrador de carga.

5 Alinee los agujeros de apilamiento en la parte superior e inferior de los armarios.
6 Apriete los tornillos (5/16 x 1" [8 x 25 mm]) en ambos armarios desde el tope del armario inferior.
7 Instale de nuevo el concentrador de carga con sus tornillos.
8 Vuelva a instalar el conector verde con sus tornillos.
9 Instale nuevamente las tapas metálicas con sus tornillos.

ESPAÑOL: Este símbolo en el producto o su embalaje indica que el producto no debe tratarse como residuo doméstico. De conformidad con la Directiva 2012/19/EU de la UE sobre residuos de aparatos eléctricos y electrónicos (RAEE), este producto eléctrico no puede desecharse se con el resto de residuos no clasificados. Deshágase de este producto devolviéndolo a su punto de venta o a un punto de recolección municipal para su reciclaje.

EN MÉXICO: Póliza de Garantía Manhattan — Datos del importador y responsable ante el consumidor IC Intracom México, S.A.P.I. de C.V. • Av. Interceptor Poniente # 73, Col. Parque Industrial La Joya, Cuautitlán Izcalli, Estado de México, C.P. 54730, México. • Tel. [phone] • La presente garantía cubre los siguientes productos contra cualquier defecto de fabricación en sus materiales y mano de obra.

A Garantizamos los productos de limpieza, aire comprimido y consumibles, por 60 días a partir de la fecha de entrega, o por el tiempo en que se agote totalmente su contenido por su propia función de uso, lo que suceda primero.
B Garantizamos los productos con partes móviles por 3 años.
C Garantizamos los demás productos por 5 años (productos sin partes móviles), bajo las siguientes condiciones:

1 Todos los productos a que se refiere esta garantía, ampara su cambio físico, sin ningún cargo para el consumidor.
2 El comercializador no tiene talleres de servicio, debido a que los productos que se garantizan no cuentan con reparaciones, ni refacciones, ya que su garantía es de cambio físico.
3 La garantía cubre exclusivamente aquellas partes, equipos o sub-ensambles que hayan sido instaladas de fábrica y no incluye en ningún caso el equipo adicional o cualesquiera que hayan sido adicionados al mismo por el usuario o distribuidor.

Para hacer efectiva esta garantía bastará con presentar el producto al distribuidor en el domicilio donde fue adquirido o en el domicilio de IC Intracom México, S.A.P.I. de C.V., junto con los accesorios contenidos en su empaque, acompañado de su póliza debidamente llenada y sellada por la casa vendedora (indispensable el sello y fecha de compra) donde lo adquirió, o bien, la factura o ticket de compra original donde se mencione claramente el modelo, número de serie (cuando aplique) y fecha de adquisición. Esta garantía no es válida en los siguientes casos: Si el

producto se hubiese utilizado en condiciones distintas a las normales; si el producto no ha sido operado conforme a los instructivos de uso; o si el producto ha sido alterado o tratado de ser reparado por el consumidor o terceras personas.

REGULATORY STATEMENTS

FCC Class B

ESPAÑOL : Este dispositivo cumple con los requerimientos de CE 2014/30/EU y / o 2014/35/EU. La declaración de conformidad esta disponible en:
