Type de produit	Station de charge et désinfection UV
Marque	Manhattan
Modèle	180351
Capacité de charge	12 appareils (portables, tablettes, smartphones)
Ports de charge	Ports USB et prises de courant
Fonction désinfection	Nettoyage UV d'une durée de 30 minutes
Alimentation	100-240 V CA, 50/60 Hz
Matériau	Acier et plastique
Poids	Environ 15 kg (estimation)
Dimensions (L x H x P)	Environ 60 x 80 x 40 cm (estimation)
Installation	Sur roulettes, fixation murale possible, empilage possible
Sécurité	Porte verrouillable, arrêt automatique en cas d'ouverture pendant cycle UV
Entretien	Nettoyer avec un chiffon doux et sec. Débrancher avant entretien.
Pièces détachées	Séparateurs amovibles, barres numérotées, roulettes, caches
Réparabilité	Module de charge et fiche verte démontables
Informations générales	Conforme aux directives CE 2014/30/EU et 2014/35/EU

FOIRE AUX QUESTIONS - 180351 MANHATTAN

Quelle est la capacité de charge du Manhattan 180351 ?

La station peut charger jusqu'à 12 appareils simultanément, incluant portables, tablettes et smartphones.

Comment utiliser la fonction désinfection UV ?

Fermez la porte et appuyez sur le bouton UV. Un cycle de 30 minutes démarre. L'ouverture de la porte interrompt le cycle.

Puis-je installer la station au mur ?

Oui, une fixation murale est possible sur des montants en béton ou bois. Suivez les instructions de perçage fournies.

Comment inverser le sens d'ouverture de la porte ?

Débranchez l'appareil, dévissez le câble de terre, retirez les goupilles en L, retournez la porte et replacez les goupilles de l'autre côté.

Quels types d'appareils puis-je charger ?

La station accepte les appareils équipés de ports USB ou de prises secteur standard (jusqu'à taille d'un portable).

Comment entretenir la station de charge ?

Débranchez l'appareil avant nettoyage. Utilisez un chiffon doux et sec. Évitez les produits abrasifs.

Que faire en cas de panne ?

Consultez la notice pour le démontage du module de charge. Contactez le service client Manhattan pour les pièces détachées.

Puis-je empiler plusieurs unités ?

Oui, l'empilage est possible. Assurez-vous que l'alimentation est coupée avant de retirer le module de charge et de fixer les vis d'empilage.

La station est-elle sûre pour les enfants ?

La porte se verrouille et le cycle UV s'arrête en cas d'ouverture. Surveillez les enfants à proximité de l'appareil.

Où trouver la déclaration de conformité ?

La déclaration de conformité CE est disponible sur le site web de Manhattan ou en scannant le code QR sur la couverture de la notice.

MODE D'EMPLOI 180351 MANHATTAN

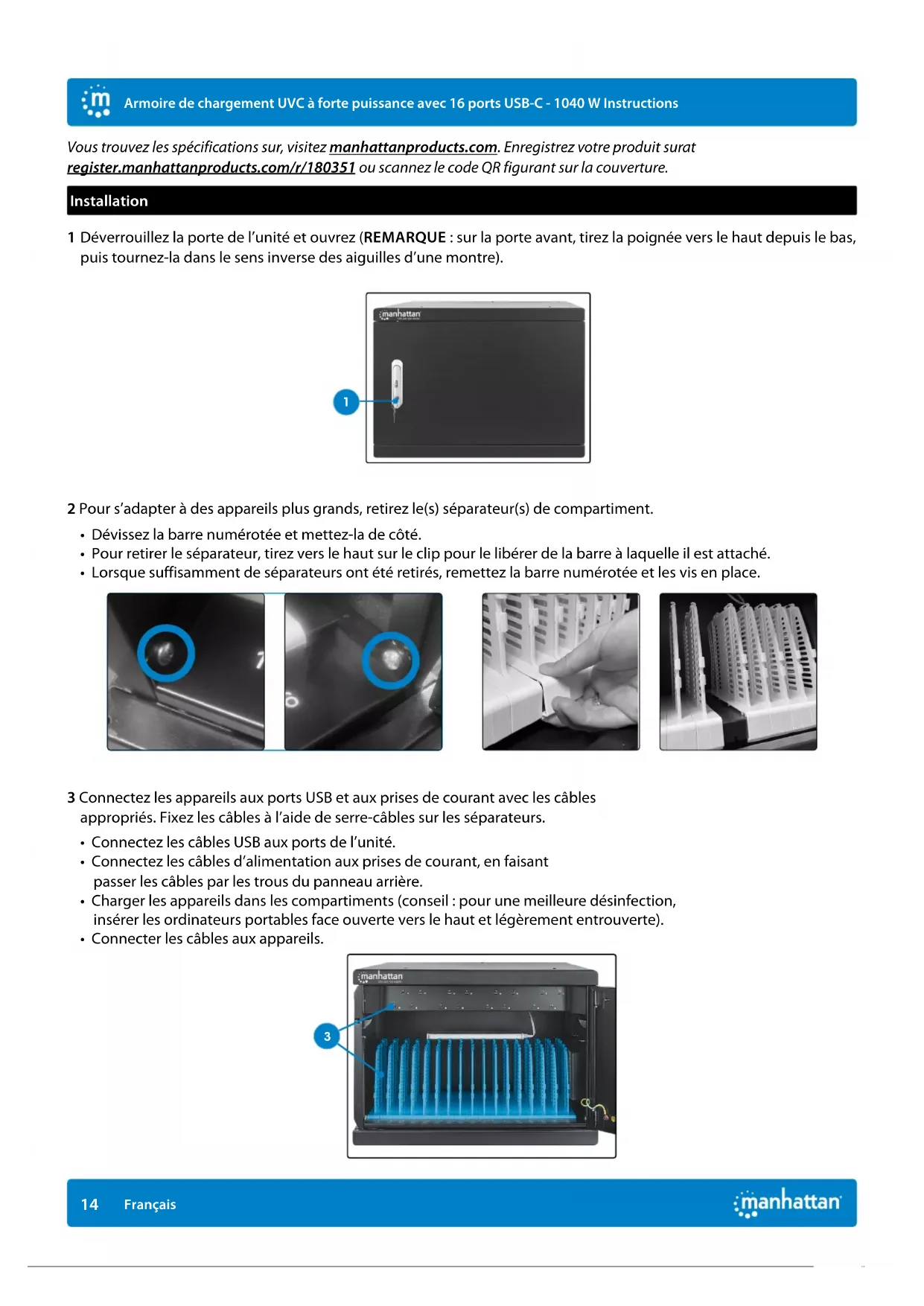

Vous trouvez les spécifications sur, visitez manhattanproducts.com. Enregistrez votre produit surat register.manhattanproducts.com/r/180351 ou scannez le code QR figurant sur la couverture.

Installation

1 Déverrouillez la porte de l'unité et ouvrez (REMARQUE : sur la porte avant, tirez la poignée vers le haut depuis le bas, puis tournez-la dans le sens inverse des aiguilles d'une montre).

2 Pour s'adapter à des appareils plus grands, retirez le(s) séparateur(s) de compartiment.

• Dévissez la barre numérotée et mettez-la de côté.
• Pour retirer le séparateur, tirez vers le haut sur le clip pour le libérer de la barre à laquelle il est attaché.
• Lorsque suffisamment de séparateurs ont été retirés, remettez la barre numérotée et les vis en place.

3 Connectez les appareils aux ports USB et aux prises de courant avec les câbles appropriés. Fixez les câbles à l'aide de serre-câbles sur les séparateurs.

• Connectez les câbles USB aux ports de l'unité.
• Connectez les câbles d'alimentation aux prises de courant, en faisant passer les câbles par les trous du panneau arrière.
• Charger les appareils dans les compartiments (conseil : pour une meilleure désinfection, insérer les ordinateurs portables face ouverte vers le haut et légèrement entrouverte).
• Connecter les câbles aux appareils.

Chargement et désinfection

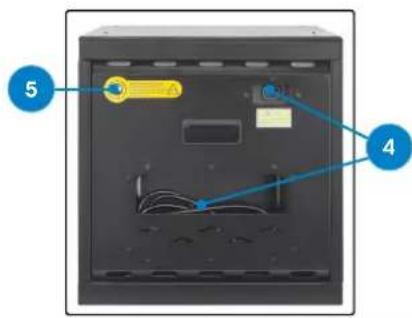

4 Fermez la porte. Branchez le câble d'alimentation à l'unité ainsi qu'à une prise de courant.

5 Appuyez sur le bouton UV pour lancer un cycle de nettoyage. Remarque : le cycle de nettoyage UV de 30 min. commence. L'ouverture de la porte interrompt la minuterie et la fermeture de la porte la relance.

Options d'installation

Les sections suivantes proposent des étapes facultatives pour compléter l'installation.

Pour inverser la porte — REMARQUE : Assurez-vous que l'alimentation électrique de l'appareil est coupée !

1 Dévissez le câble de terre de la porte et de l'armoire.

2 Retirez la porte de l'armoire en tirant sur les goupilles en forme de L.

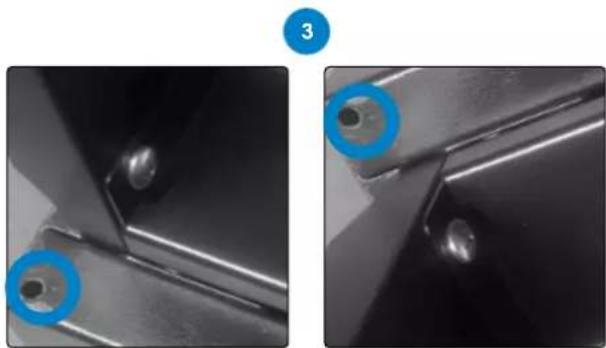

3 Retournez la porte et placez les goupilles dans les trous situées de l'autre côté de la structure de l'armoire. Relâchez les goupilles et assurez-vous que la porte est bien fixée.

4 Fixez à nouveau le câble de terre à la porte et à l'armoire.

Fixation de la poignée

1 Alignez les trous de la poignée sur ceux de la caisse.
2 Insérez les vis (8x40 mm) dans la poignée et à l'intérieur de la caisse.

3 Serrez les vis à l'aide d'une clé hexagonale.
4 Faites glisser les caches en plastique de chaque côté de la poignée.

12

Installation des roulettes

1 Posez la caisse vide sur le côté.
2 Serrez les vis dans les trous des roulettes et à l'intérieur de la caisse.

3 Répétez l'opération jusqu'à ce que chaque roulette soit installée.
4 Appuyez sur les leviers de la roulette pour verrouiller les roues. Tirez-les vers le haut pour les libérer.

1

Fixation au mur - AVERTISSEMENT : à installer uniquement dans des montants en béton ou en bois !

1 À l'emplacement souhaité sur le mur, utilisez l'espacement indiqué dans le graphique ci-dessous, afin de marquer quatre positions de niveau de perçage pour les trous de la caisse.
Mur en béton : utilisez une mèche de 15/64" (6 mm) pour percer des trous de 2,4 in. (60 mm) de profondeur au niveau des repères.
Murs en bois : utilisez une mèche de 15/64" (6 mm) pour percer des trous pilotes de 2,4 in. (60 mm) de profondeur au niveau des repères.

2 Installez les vis fournies dans les trous de manière à ce qu'elles dépassent de 10 mm du mur.
3 Positionnez les trous de la caisse sur les vis du mur et accrochez la caisse. L'installation est terminée.

12

Superposition des unités - REMARQUE : assurez-vous que l'alimentation électrique de l'unité est coupée !

1 Dévissez et retirez les caches métalliques du module de charge.
2 Dévissez et retirez la fiche verte du module de charge.
3 Dévissez les vis qui maintiennent le module de charge sur l'unité.
4 Retirez le module de charge.

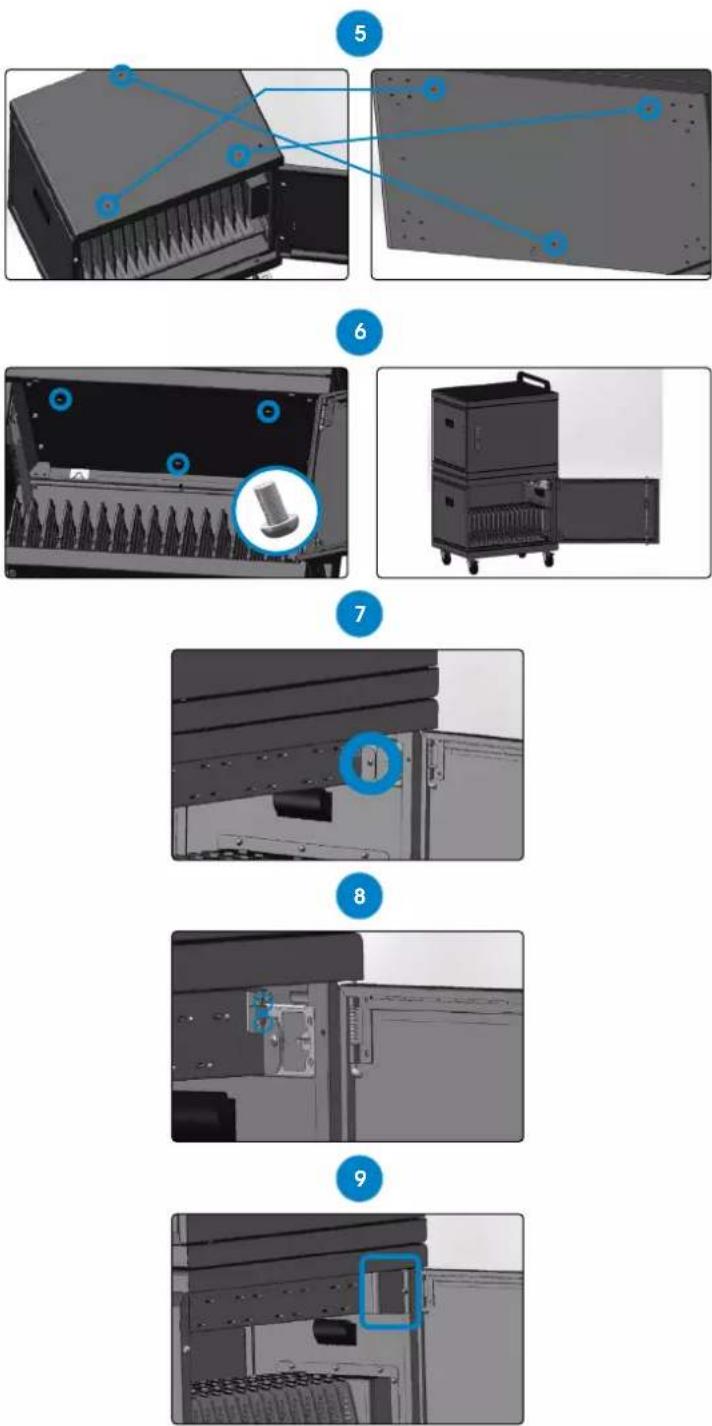

5 Alignez les trous d'empilage sur le haut et sur le bas des caisses.
6 Serrez les vis (5/16x1" [8x25 mm]) dans les deux caisses depuis le plafond de la caisse inférieure.
7 Réinstallez le module de charge à l'aide de ses vis.
8 Réinstallez la fiche verte à l'aide de ses vis.
9 Réinstallez les caches métalliques à l'aide de leurs vis.

FRANÇAIS: Ce symbole sur le produit ou son

emballage signifie que ce produit ne doit pas être traité comme un déchet ménager. Conformément à la Directive 2012/19/EU sur les déchets d'équipements électriques et électroniques (DEEE), ce produit électrique ne doit en aucun cas être mis au rebut sous forme de déchet municipal non trié. Veuillez vous débarrasser de ce produit en le renvoyant à son point de vente ou au point de ramassage local dans votre municipalité, à des fins de recyclage.

FRANÇAIS : Cet appareil satisfait aux exigences de CE 2014/30/EU et / ou 2014/35/EU. La Déclaration de Conformité est disponible à :
