Tipo di prodotto	Stazione di ricarica e disinfezione UV
Marca	Manhattan
Modello	180351
Capacità di ricarica	12 dispositivi (portatili, tablet, smartphone)
Porte di ricarica	Porte USB e prese di corrente
Funzione disinfezione	Pulizia UV della durata di 30 minuti
Alimentazione	100-240 V CA, 50/60 Hz
Materiale	Acciaio e plastica
Peso	Circa 15 kg (stima)
Dimensioni (L x A x P)	Circa 60 x 80 x 40 cm (stima)
Installazione	Su ruote, fissaggio a parete possibile, impilabile
Sicurezza	Porta bloccabile, arresto automatico in caso di apertura durante ciclo UV
Manutenzione	Pulire con un panno morbido e asciutto. Scollegare prima della manutenzione.
Pezzi di ricambio	Separatori rimovibili, barre numerate, ruote, coperture
Riparabilità	Modulo di ricarica e spina verde smontabili
Informazioni generali	Conforme alle direttive CE 2014/30/UE e 2014/35/UE

Domande frequenti - 180351 MANHATTAN

Qual è la capacità di ricarica del Manhattan 180351 ?

La stazione può caricare fino a 12 dispositivi contemporaneamente, inclusi portatili, tablet e smartphone.

Come utilizzare la funzione disinfezione UV?

Chiudere la porta e premere il pulsante UV. Un ciclo di 30 minuti si avvia. L'apertura della porta interrompe il ciclo.

Posso installare la stazione a parete?

Sì, è possibile il fissaggio a parete su montanti in cemento o legno. Seguire le istruzioni di foratura fornite.

Come invertire il senso di apertura della porta?

Scollegare l'apparecchio, svitare il cavo di terra, rimuovere i perni a L, capovolgere la porta e riposizionare i perni dall'altro lato.

Quali tipi di dispositivi posso caricare?

La stazione accetta dispositivi dotati di porte USB o prese di corrente standard (fino alle dimensioni di un portatile).

Come mantenere la stazione di ricarica?

Scollegare l'apparecchio prima della pulizia. Utilizzare un panno morbido e asciutto. Evitare prodotti abrasivi.

Cosa fare in caso di guasto?

Consultare il manuale per lo smontaggio del modulo di ricarica. Contattare il servizio clienti Manhattan per i pezzi di ricambio.

Posso impilare più unità?

Sì, l'impilamento è possibile. Assicurarsi che l'alimentazione sia scollegata prima di rimuovere il modulo di ricarica e fissare le viti di impilamento.

La stazione è sicura per i bambini?

La porta si blocca e il ciclo UV si arresta in caso di apertura. Sorvegliare i bambini nelle vicinanze dell'apparecchio.

Dove trovare la dichiarazione di conformità?

La dichiarazione di conformità CE è disponibile sul sito web di Manhattan o scansionando il codice QR sulla copertina del manuale.

MANUALE UTENTE 180351 MANHATTAN

Per ulteriori specifiche, visita il sito manhattanproducts.com. Registra il tuo prodotto su register.manhattanproducts.com/r/180351 o scansiona il codice QR presente sulla copertina.

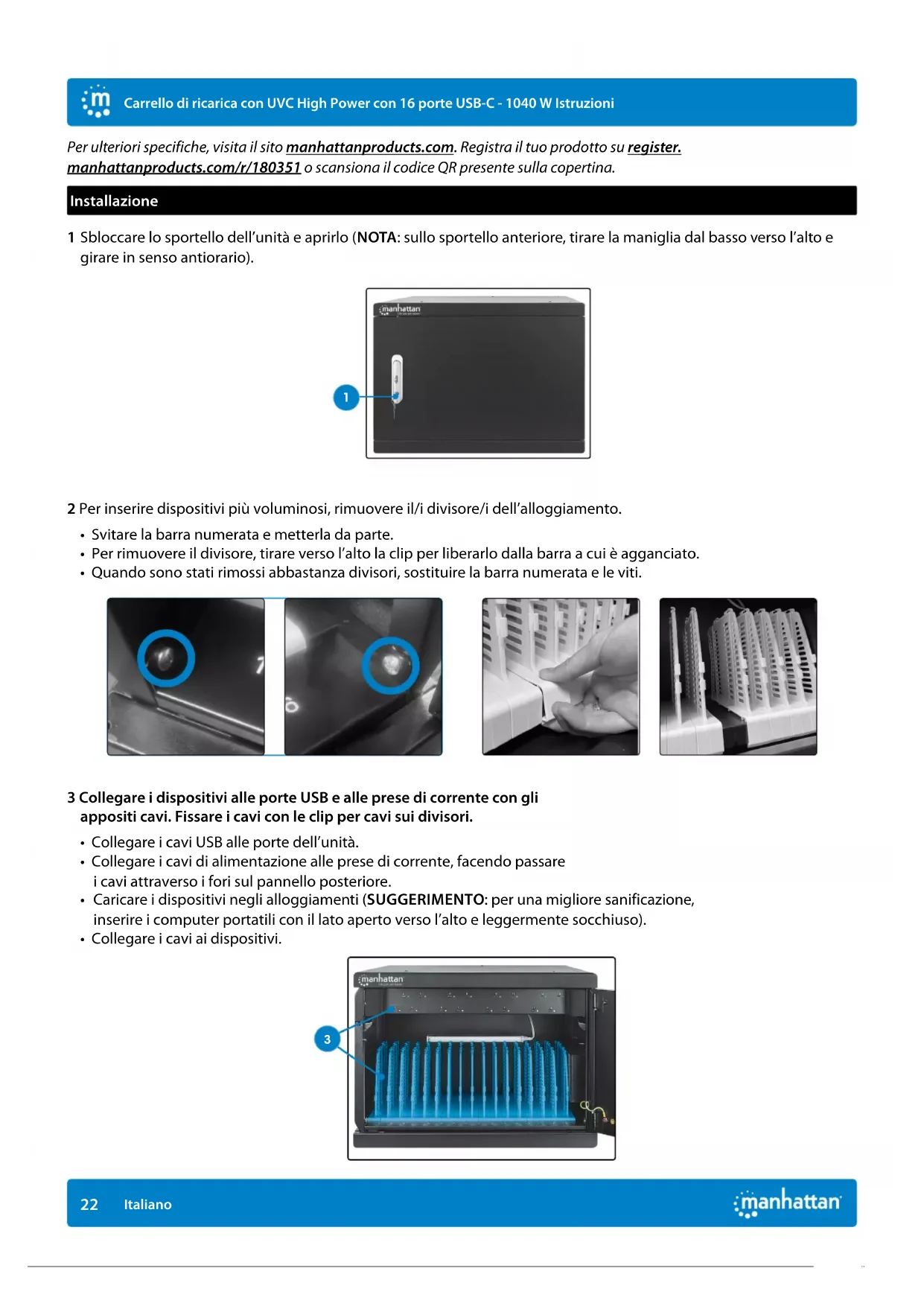

Installazione

1 Sbloccare lo sportello dell'unità e aprirlo (NOTA: sullo sportello anteriore, tirare la maniglia dal basso verso l'alto e girare in senso antiorario).

2 Per inserire dispositivi più voluminosi, rimuovere il/i divisore/i dell'alloggiamento.

• Svitare la barra numerata e metterla da parte.
• Per rimuovere il divisore, tirare verso l'alto la clip per liberarlo dalla barra a cui è agganciato.
• Quando sono stati rimossi abbastanza divisori, sostituire la barra numerata e le viti.

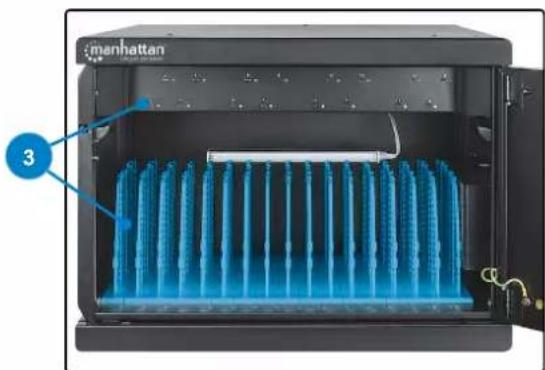

3 Collegare i dispositivi alle porte USB e alle prese di corrente con gli appositi cavi. Fissare i cavi con le clip per cavi sui divisori.

• Collegare i cavi USB alle porte dell'unità.
• Collegare i cavi di alimentazione alle prese di corrente, facendo passare i cavi attraverso i fori sul pannello posteriore.
• Caricare i dispositivi negli alloggiamenti (SUGGERIMENTO: per una migliore sanificazione, inserire i computer portatili con il lato aperto verso l'alto e leggermente socchiuso).
  • Collegare i cavi ai dispositivi.

Ricarica e sanificazione

4 Chiudere lo sportello. Collegare il cavo di alimentazione dell'unità all'unità e a una presa di corrente.

5 Premere il pulsante UV per avviare un ciclo di pulizia. NOTA: Il ciclo di pulizia UV di 30 minuti ha inizio; l'apertura dello sportello arresta il timer; la chiusura dello sportello lo ripristina.

Opzioni di installazione

Nei prossimi paragrafi vengono illustrati alcuni passaggi facoltativi per completare l'installazione.

Per ribaltare lo sportello — NOTA BENE: Assicurarsi che sia stata staccata la corrente dall'unità!

1 Svitare il cavo di messa a terra dallo sportello e dall'armadietto.

2 Rimuovere lo sportello dall'armadietto estraendo i perni a forma di L.

3 Capovolgere lo sportello e guidare i perni nei fori sull'altro lato del telaio dell'armadietto. Sganciare i perni e assicurarsi che lo sportello sia ben saldo.

4 Riattaccare il cavo di messa a terra allo sportello e all'armadietto.

Fissaggio della maniglia

1 Allineare i fori della maniglia con quelli dell'armadietto.
2 Inserire le viti (8x40 mm) nella maniglia e nell'armadietto.

12

3 Stringere le viti con la chiave esagonale. 4 Far scorrere le coperture di plastica su ogni lato della maniglia.

●

Montaggio delle rotelle

1 Appoggiare l'armadietto vuoto su un lato.
2 Stringere le viti nei fori delle rotelle e dell'armadietto.

3 Ripetere fino al completo montaggio di ogni rotella.
4 Premere le leve delle rotelle verso il basso per bloccarle. Tirarle verso l'alto per rilasciarle.

1

Montaggio a parete — ATTENZIONE: Montare solo in prigionieri in cemento o in legno!

1 Nella posizione desiderata sulla parete, utilizzare la spaziatura mostrata nel grafico sottostante per contrassegnare quattro posizioni di foratura a livello per i fori dell'armadietto.

Parete di cemento: utilizzare una punta da 6 mm (15/64") per praticare fori profondi 60 mm (2,4") in corrispondenza dei segni. (60 mm) di profondità in corrispondenza dei segni.

Pareti di cartongesso: utilizzare una punta da 6 mm (15/64") per praticare fori profondi 60

mm (2,4") in corrispondenza dei segni. (60 mm) di profondità in corrispondenza dei segni.

2 Inserire le viti in dotazione nei fori in modo che sporgano di 10 mm circa (0,4 pollici) dalla parete.
3 Posizionare i fori dell'armadietto sopra le viti del muro e appendere l'armadietto su di esse. L'installazione è completa.

12

Impilamento delle unità - NOTA: Assicurarsi che l'alimentazione non sia collegata all'unità!

1 Svitare e rimuovere le coperture metalliche sull'hub di ricarica.
2 Svitare e rimuovere la spina verde dell'hub di ricarica.
3 Svitare le viti che tengono fissato l'hub di ricarica all'unità.
4 Estrarre l'hub di ricarica.

5 Allineare i fori di impilamento sulla parte superiore e inferiore degli armadietti.
6 Stringere le viti (8x25 mm [5/16x1"]) in entrambi gli armadietti dalla parte superiore dell'armadietto inferiore.
7 Reinstallare l'hub di ricarica con le sue viti.
8 Reinstallare la spina verde con le sue viti.
9 Reinstallare le coperture metalliche con le sue viti.

1

ITALIANO: Questo simbolo sui prodotto o sulla relativa confezione indica che il prodotto non va trattato come un rifiuto domestico. In ottemperanza alla Direttiva UE 2012/19/EU sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), questa prodotto elettrico non deve essere smaltito come rifiuto municipale misto. Si prega di smaltire il prodotto riportandolo al punto vendita o al punto di raccolta municipale locale per un opportuno riciclaggio.

WARRANTY • GARANTIEINFORMATIONEN • GARANTÍA • GARANTIE • GWARANCJI • GARANZIA

ITALIANO : Questo dispositivo è conforme alla CE 2014/30/EU e / o 2014/35/EU. La dichiarazione di conformità è disponibile al:
