Typ produktu	Stacja ładująca i dezynfekująca UV
Marka	Manhattan
Model	180351
Pojemność ładowania	12 urządzeń (laptopów, tabletów, smartfonów)
Porty ładowania	Porty USB i gniazdka elektryczne
Funkcja dezynfekcji	Czyszczenie UV trwające 30 minut
Zasilanie	100-240 V AC, 50/60 Hz
Materiał	Stal i plastik
Waga	Około 15 kg (szacunkowo)
Wymiary (Dł x Wys x Gł)	Około 60 x 80 x 40 cm (szacunkowo)
Instalacja	Na kółkach, możliwy montaż na ścianie, możliwe układanie w stos
Bezpieczeństwo	Drzwi zamykane na klucz, automatyczne zatrzymanie w przypadku otwarcia podczas cyklu UV
Konserwacja	Czyścić miękką, suchą szmatką. Odłączyć przed konserwacją.
Części zamienne	Wyjmowane przegrody, ponumerowane pręty, kółka, osłony
Naprawialność	Moduł ładowania i zielona wtyczka są demontowalne
Informacje ogólne	Zgodny z dyrektywami CE 2014/30/EU i 2014/35/EU

Często zadawane pytania - 180351 MANHATTAN

Jaka jest pojemność ładowania Manhattan 180351?

Stacja może ładować jednocześnie do 12 urządzeń, w tym laptopów, tabletów i smartfonów.

Jak używać funkcji dezynfekcji UV?

Zamknij drzwi i naciśnij przycisk UV. Rozpoczyna się 30-minutowy cykl. Otwarte drzwi przerywają cykl.

Czy mogę zainstalować stację na ścianie?

Tak, możliwy jest montaż na ścianie na słupkach betonowych lub drewnianych. Postępuj zgodnie z dostarczonymi instrukcjami wiercenia.

Jak odwrócić kierunek otwierania drzwi?

Odłącz urządzenie, odkręć kabel uziemiający, wyjmij kołki w kształcie litery L, odwróć drzwi i włóż kołki po drugiej stronie.

Jakie typy urządzeń mogę ładować?

Stacja akceptuje urządzenia wyposażone w porty USB lub standardowe gniazdka sieciowe (do rozmiaru laptopa).

Jak konserwować stację ładującą?

Przed czyszczeniem odłącz urządzenie. Użyj miękkiej, suchej szmatki. Unikaj ściernych środków czyszczących.

Co robić w przypadku awarii?

Zapoznaj się z instrukcją demontażu modułu ładowania. Skontaktuj się z obsługą klienta Manhattan w celu uzyskania części zamiennych.

Czy mogę układać kilka jednostek jedna na drugiej?

Tak, układanie w stos jest możliwe. Przed zdjęciem modułu ładowania i zamocowaniem śrub do układania w stos upewnij się, że zasilanie jest wyłączone.

Czy stacja jest bezpieczna dla dzieci?

Drzwi są zamykane na klucz, a cykl UV zatrzymuje się w przypadku otwarcia. Nadzoruj dzieci w pobliżu urządzenia.

Gdzie znaleźć deklarację zgodności?

Deklaracja zgodności CE jest dostępna na stronie internetowej Manhattan lub po zeskanowaniu kodu QR na okładce instrukcji.

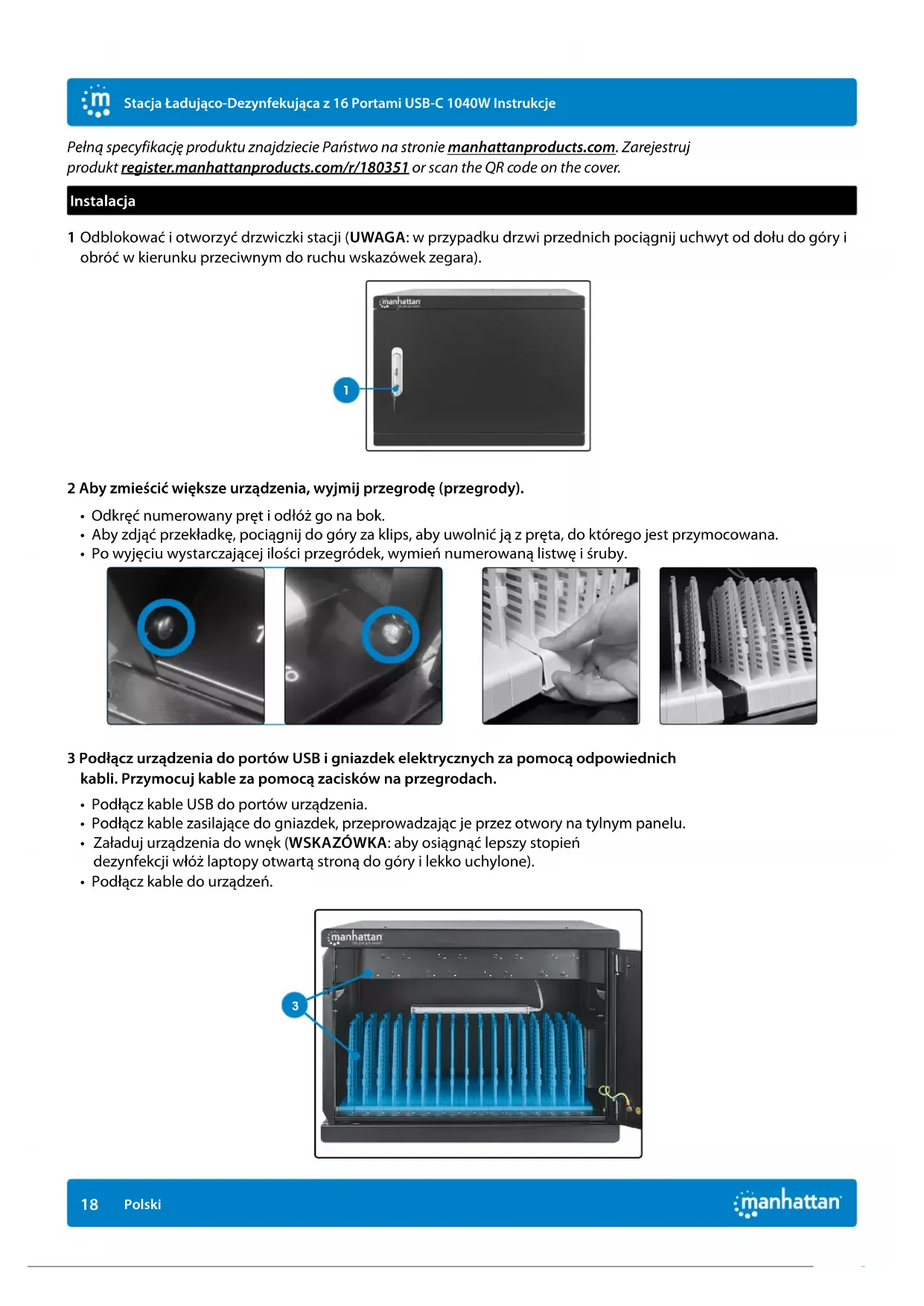

INSTRUKCJA OBSŁUGI 180351 MANHATTAN

Pełną specyfikację produktu znajdziecie Państwo na stronie manhattanproducts.com. Zarejestruj produkt register.manhattanproducts.com/r/180351 or scan the QR code on the cover.

Instalacja

1 Odblokować i otworzyć drzwiczki stacji (UWAGA: w przypadku drzwi przednich pociągnij uchwyt od dołu do góry i obróć w kierunku przeciwnym do ruchu wskazówek zegara).

2 Aby zmieścić większe urządzenia, wyjmij przegrodę (przegrody).

• Odkręć numerowany pręt i odłóż go na bok.
• Aby zdjąć przekładkę, pociągnij do góry za klips, aby uwolnić ją z pręta, do którego jest przymocowana.
• Po wyjęciu wystarczającej ilości przegródek, wymień numerowaną listwę i śruby.

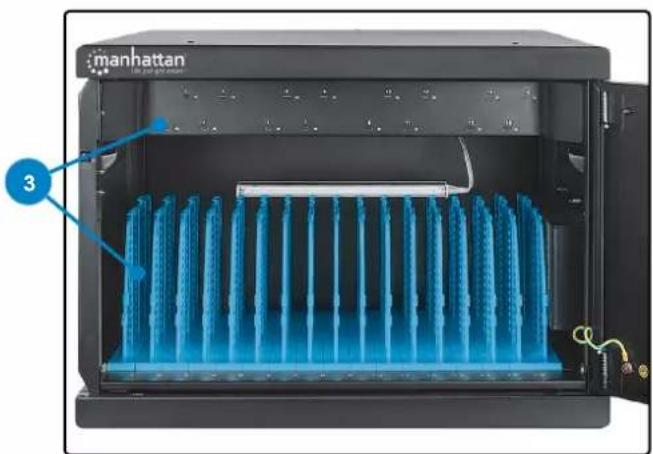

3 Podłącz urządzenia do portów USB i gniazdek elektrycznych za pomocą odpowiednich kabli. Przymocuj kable za pomocą zacisków na przegrodach.

• Podłącz kable USB do portów urządzenia.
• Podłącz kable zasilające do gniazdek, przeprowadzając je przez otwory na tylnym panelu.
• Załaduj urządzenia do wnęk (WSKAZÓWKA: aby osiągnąć lepszy stopień dezynfekcji włóż laptopy otwartą stronę do góry i lekko uchylone).
• Podłącz kable do urządzeń.

Ładowanie i dezynfekcja

4 Zamknij drzwi. Podłączyć przewód zasilający do stacji oraz do gniazdka elektrycznego.

5 Naciśnij przycisk UV, aby rozpocząć cykl czyszczenia. UWAGA: rozpocznie się 30-minutowy cykl czyszczenia UV; otwarcie drzwiczek zatrzymuje czasomierz; zamknięcie drzwiczek wznawia go.

Opcje montażu

W poniższych rozdziałach przedstawione zostały czynności opcjonalne, które należy wykonać w celu zakończenia montażu.

Aby cofnąć drzwi — UWAGA: Upewnij się, że urządzenie jest odłączone od zasilania!

1 Odkręć przewód uziemiający od drzwi i szafki.

2 Wyjmij drzwi z szafki pociągając za bolce w kształcie litery L.

3 Odwróć drzwi i wsuń sworznie prowadzące w otwory po drugiej stronie ramy szafki. Zwolnij sworznie i upewnij się, że drzwi są zabezpieczone.

4 Ponownie zamocuj przewód uziemiający na drzwiach i szafce.

Przymocowanie uchwytu

1 Ustawić otwory uchwytu w jednej linii z otworami w korpusie stacji.
2 Wkręcić śruby (8x40 mm) w uchwyt oraz korpus stacji.

12

3 Dokręcić śruby kluczem imbusowym.
4 Nasunąć plastikowe osłony z obu stron uchwytu.

●

1 Ułożyć pustą stację na boku.
2 Wkręcić śruby w kółko oraz korpus stacji.

3 Powtórzyć czynność dla wszystkich pozostałych kółek.
4 Nacisnąć dźwignie kółek, aby zablokować kółka. Pociągnąć za dźwignie, aby odblokować kółka.

1

Montaż naścienny — OSTRZEŻENIE! Urządzenie należy montować wyłącznie do betonowych lub drewnianych elementów konstrukcyjnych!

1 W wybranym miejscu na ścianie zaznaczyć cztery wypoziomowane punkty wiercenia otworów pod korpus stacji, wykorzystując wymiary przedstawione na poniższej ilustracji.

Ściana betonowa: zastosować wiertło 6 mm i wywiercić w zaznaczonych punktach otwory o głębokości 60 mm.

Ściana z drewnianymi elementami konstrukcyjnymi: zastosować wiertło 6 mm i

wywiercić w zaznaczonych punktach otwory pilotażowe o głębokości 60 mm.

2 Umieścić załączone wkręty w otworach w taki sposób, aby wystawały ze ściany na 10 mm.
3 Umieścić znajdujące się w ścianie wkręty w otworach korpusu stacji i zawiesić na nich korpus. Montaż został ukończony.

1

2

Ustawianie stacji jedna na drugiej — UWAGA! Upewnić się, że stacja jest całkowicie odłączona od zasilania!

1 Odkręcić i zdjąć metalowe osłonki z modułu ładującego.
2 Odkręcić i wyjąć zieloną wtyczkę z modułu ładującego.
3 Odkręcić śruby mocujące moduł ładujący do korpusu stacji.
4 Wyjąć moduł ładujący.

5 Ustawić w jednej linii otwory umożliwiające połączenie ze sobą dolnej i górnej części dwóch stacji.
6 Wkręcić śruby 8x25 mm w obie stacje od strony sufitu dolnej stacji.
7 Przymocować z powrotem śrubami moduł ładujący.
8 Przymocować z powrotem śrubami zieloną wtyczkę.
9 Przymocować z powrotem śrubami metalowe osłonki.

POLSKI: Jeśli na produkcie lub jego opakowaniu umieszczono ten symbol, wówczas w czasie utylizacji nie wolno wyrzucać tego produktu wraz z odpadami komunalnymi. Zgodnie z Dyrektywą Nr 2012/19/EU w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE), wniniejszego produktu elektrycznego nie wolno usuwać jako nie posortowanego odpadu komunalnego. Prosimy o usuniecie niniejszego produktu poprzez jego zwrot do punktu zakupu lub oddanie do miejscowego komunalnego punktu zbiórki odpadów przeznaczonych do recyklingu.

POLSKI : Urządzenie spełnia wymagania CE 2014/30/EU i / lub 2014/35/EU. Deklaracja zgodności dostępna jest na stronie internetowej producenta:
