180351 - Batterieladegerät MANHATTAN - Kostenlose Bedienungsanleitung

Produkttyp	Ladestation und UV-Desinfektion
Marke	Manhattan
Modell	180351
Ladekapazität	12 Geräte (Laptops, Tablets, Smartphones)
Ladeanschlüsse	USB-Anschlüsse und Steckdosen
Desinfektionsfunktion	UV-Reinigung mit einer Dauer von 30 Minuten
Stromversorgung	100-240 V AC, 50/60 Hz
Material	Stahl und Kunststoff
Gewicht	Ca. 15 kg (Schätzung)
Abmessungen (B x H x T)	Ca. 60 x 80 x 40 cm (Schätzung)
Installation	Auf Rollen, Wandmontage möglich, Stapelung möglich
Sicherheit	Verriegelbare Tür, automatischer Stopp bei Öffnung während UV-Zyklus
Wartung	Mit einem weichen, trockenen Tuch reinigen. Vor der Wartung den Netzstecker ziehen.
Ersatzteile	Herausnehmbare Trennstege, nummerierte Stangen, Rollen, Abdeckungen
Reparierbarkeit	Lademodul und grüner Stecker abnehmbar
Allgemeine Informationen	Entspricht den EU-Richtlinien 2014/30/EU und 2014/35/EU

Häufig gestellte Fragen - 180351 MANHATTAN

Wie hoch ist die Ladekapazität des Manhattan 180351?

Die Station kann bis zu 12 Geräte gleichzeitig laden, einschließlich Laptops, Tablets und Smartphones.

Wie verwende ich die UV-Desinfektionsfunktion?

Schließen Sie die Tür und drücken Sie die UV-Taste. Ein 30-minütiger Zyklus startet. Das Öffnen der Tür unterbricht den Zyklus.

Kann ich die Station an der Wand installieren?

Ja, eine Wandmontage ist an Beton- oder Holzpfosten möglich. Befolgen Sie die mitgelieferten Bohrungsanweisungen.

Wie kann ich die Öffnungsrichtung der Tür umkehren?

Ziehen Sie den Netzstecker, schrauben Sie das Erdungskabel ab, entfernen Sie die L-Stifte, drehen Sie die Tür um und setzen Sie die Stifte auf der anderen Seite wieder ein.

Welche Arten von Geräten kann ich laden?

Die Station akzeptiert Geräte mit USB-Anschlüssen oder Standard-Netzsteckdosen (bis zur Größe eines Laptops).

Wie pflege ich die Ladestation?

Ziehen Sie vor der Reinigung den Netzstecker. Verwenden Sie ein weiches, trockenes Tuch. Vermeiden Sie Scheuermittel.

Was tun bei einer Störung?

Lesen Sie die Anleitung zum Ausbau des Lademoduls. Kontaktieren Sie den Manhattan-Kundendienst für Ersatzteile.

Kann ich mehrere Einheiten stapeln?

Ja, Stapelung ist möglich. Stellen Sie sicher, dass die Stromversorgung ausgeschaltet ist, bevor Sie das Lademodul entfernen und die Stapelschrauben anbringen.

Ist die Station kindersicher?

Die Tür verriegelt und der UV-Zyklus stoppt bei Öffnung. Beaufsichtigen Sie Kinder in der Nähe des Geräts.

Wo finde ich die Konformitätserklärung?

Die CE-Konformitätserklärung ist auf der Manhattan-Website oder durch Scannen des QR-Codes auf dem Deckblatt der Anleitung erhältlich.

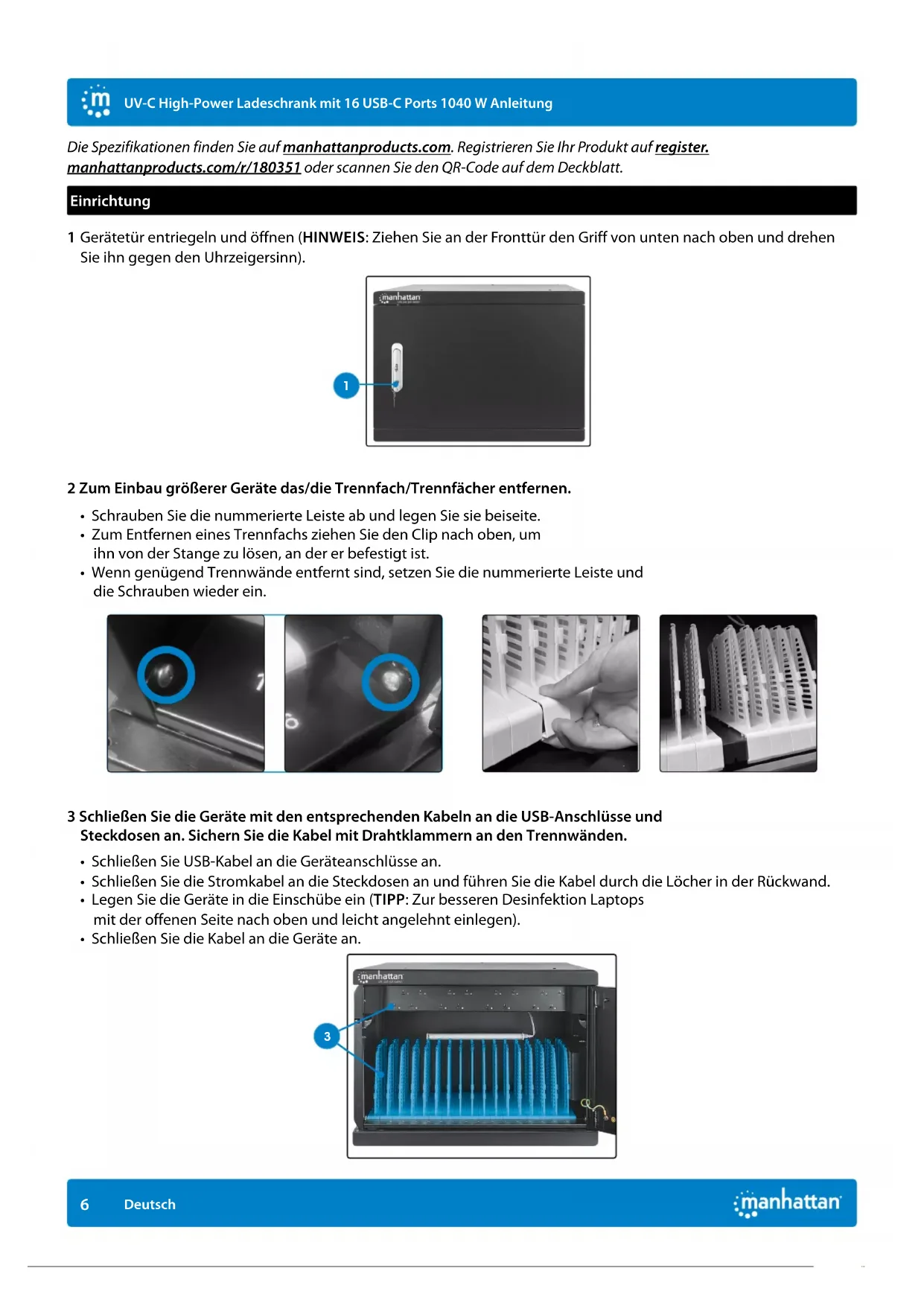

BEDIENUNGSANLEITUNG 180351 MANHATTAN

Die Spezifikationen finden Sie auf manhattanproducts.com. Registrieren Sie Ihr Produkt auf register. manhattanproducts.com/r/180351 oder scannen Sie den QR-Code auf dem Deckblatt.

Einrichtung

1 Gerätetür entriegeln und öffnen (HINWEIS: Ziehen Sie an der Fronttür den Griff von unten nach oben und drehen Sie ihn gegen den Uhrzeigersinn).

2 Zum Einbau größerer Geräte das/die Trennfach/Trennfächer entfernen.

• Schrauben Sie die nummerierte Leiste ab und legen Sie sie beiseite.
• Zum Entfernen eines Trennfachs ziehen Sie den Clip nach oben, um ihn von der Stange zu lösen, an der er befestigt ist.
• Wenn genügend Trennwände entfernt sind, setzen Sie die nummerierte Leiste und die Schrauben wieder ein.

3 Schließen Sie die Geräte mit den entsprechenden Kabeln an die USB-Anschlüsse und Steckdosen an. Sichern Sie die Kabel mit Drahtklammern an den Trennwänden.

• Schließen Sie USB-Kabel an die Geräteanschlüsse an.
• Schließen Sie die Stromkabel an die Steckdosen an und führen Sie die Kabel durch die Löcher in der Rückwand.
• Legen Sie die Geräte in die Einschübe ein (TIPP: Zur besseren Desinfektion Laptops mit der offenen Seite nach oben und leicht angelehnt einlegen).
• Schließen Sie die Kabel an die Geräte an.

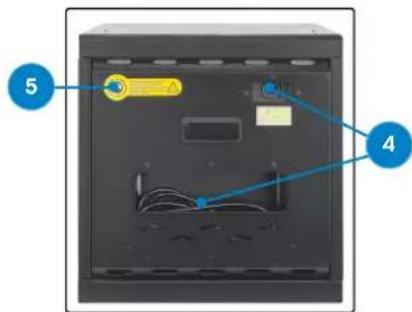

Aufladen und Desinfizieren

4 Schließen Sie das Netzkabel des Geräts an das Gerät und an eine Netzsteckdose an.

Farbe die Ladung
Weiß 0	-10%
Blau 10	-80%
Grün 80	-100%

5 Drücken Sie die UV-Taste, um einen Reinigungszyklus zu starten. HINWEIS: Der 30-minütige UV-Reinigungszyklus beginnt; durch Öffnen der Tür wird der Timer angehalten; durch Schließen der Tür wird er fortgesetzt.

Installationsoptionen

Die folgenden Abschnitte bieten optionale Schritte zur Vervollständigung der Installation.

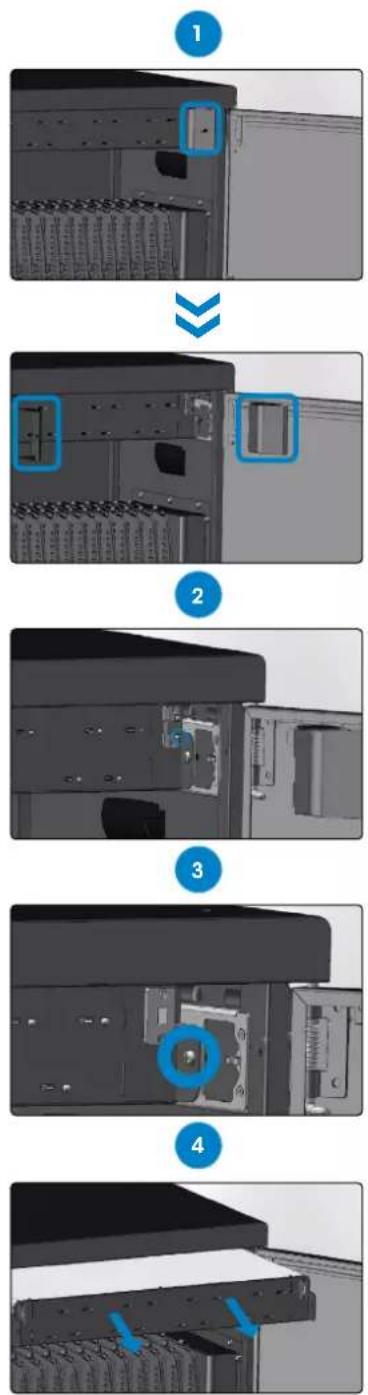

Zur Umkehrung der Tür — ANMERKUNGEN: Stellen Sie sicher, dass die Stromzufuhr zum Gerät unterbrochen ist!

1 Schrauben Sie das Erdungskabel von Tür und Schrank ab.

1

2 Entfernen Sie die Tür vom Schrank, indem Sie an den L-förmigen Stiften ziehen.

2

3 Entfernen Sie die Tür vom Schrank, indem Sie an den L-förmigen Stiften ziehen.

3

4 Bringen Sie das Erdungskabel wieder an der Tür und am Schrank an.

4

Anbringen des Handgriffs

1 Richten Sie die Bohrungen des Griffs über den Bohrungen des Schranks aus.
2 Schrauben (8 x 40 mm) in Griff und Schrank einsetzen.

12

3 Schrauben mit Sechskantschlüssel anziehen. 4 Schieben Sie die Kunststoffabdeckungen auf jeder Seite des Griffs nach unten.

●

Montieren der Laufrollen

1 Legen Sie den leeren Schrank auf die Seite.
2 Ziehen Sie die Schrauben in den Laufrollenlöchern und im Schrank fest.
3 Wiederholen Sie diesen Vorgang, bis

1

Montage an der Wand - WARNUNG: Nur in Beton oder Holzständerwerk montieren!

1 Markieren Sie an der gewünschten Stelle an der Wand anhand der in der Grafik unten dargestellten Abstände vier waagerechte Bohrpositionen für die Schrankbohrungen.

Betonwand: Bohren Sie mit einem 6-mm-Bohrer Löcher mit einer Tiefe von 60 mm an den Markierungen.

Holzständerwände: Verwenden Sie einen 6-mm-Bohrer, um an den Markierungen 60 mm tiefe

Vorbohrungen an den Markierungen anzubringen.

2 Montieren Sie die mitgelieferten Schrauben so in die Löcher, dass sie 10 mm aus der Wand herausragen.
3 Positionieren Sie die Schranklöcher über den Wandschrauben und hängen Sie den Schrank daran auf. Die Installation ist abgeschlossen.

1

Stapeln der Geräte - HINWEIS: Stellen Sie sicher, dass die Stromzufuhr zum Gerät unterbrochen ist!

1 Schrauben Sie die Metallabdeckungen an der Ladestation ab und entfernen Sie sie.
2 Schrauben Sie den grünen Stecker an der Ladestation ab und entfernen Sie ihn.
3 Lösen Sie die Schrauben, mit denen die Ladestation am Gerät befestigt ist.
4 Nehmen Sie die Ladestation heraus.

5 Richten Sie die Stapellöcher an der Ober- und Unterseite der Schränke aus.
6 Ziehen Sie die Schrauben (8 x 25 mm) in beide Schränke von der Decke des unteren Schranks aus an
7 Montieren Sie die Ladestation mit ihren Schrauben wieder ein.
8 Montieren Sie den grünen Stecker mit seinen Schrauben wieder ein.
9 Bringen Sie die Metallabdeckungen mit ihren Schrauben wieder an.

5

DEUTSCH: Dieses auf dem Produkt oder der Verpackung angebrachte Symbol zeigt an, dass dieses Produkt nicht mit dem Hausmüll entsorgt werden darf. In Übereinstimmung mit der Richtlinie 2012/19/EU des Europäischen Parlaments und des Rates über Elektro- und Elektronik-Altgeräte (WEEE) darf dieses Elektrogerät nicht im normalen Hausmüll oder dem Gelben Sack entsorgt werden. Wenn Sie dieses Produkt entsorgen möchten, bringen Sie es bitte zur Verkaufsstelle zurück oder zum Recycling-Sammelpunkt Ihrer Gemeinde.

DEUTSCH : Dieses Gerät entspricht der CE 2014/30/EU und / oder 2014/35/EU. Die Konformitätserklärung für dieses Produkt finden Sie unter:

Alle Marken und Markennamen sind Eigentum Ihrer jeweiligen Inhaber.
