BEDIENUNGSANLEITUNG 177245 MANHATTAN

VGA C5/5E/6 EXTENDER RECEIVER REFERENCE GUIDE

MODEL 177245

Thank you for purchasing the MANHATTAN® VGA Cat5/5e/6 Extender Receiver, Model 177245.

By extending VGA and audio signals using Cat5/5e/6 cables for longer distance transmissions, this handy device helps provide you with more convenient placements from a single source to another display.

• Extends transmission range up to 300 m
  • Supports resolutions up to 1920 x 1200
• Delivers a sharp, clear signal with Gain & Peak adjustments
• Easy installation: No software required!
• Requires MANHATTAN Splitter/Extender Transmitter, Model 177252
• Lifetime Warranty

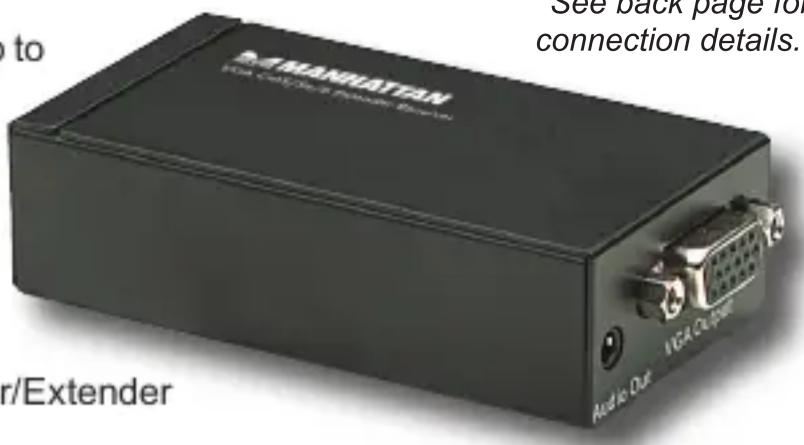

See back page for connection details.

SPECIFICATIONS

Standards/Certifications

• FCC, CE

General

• Transmission range: up to 300 m
- Resolution supported: up to 1920 x 1200; VGA, SVGA, Multisync signal types
- Manual adjustments: Gain, Peak

• Power adapter: 5 V DC / 2 A

Connections

• HD15 female (output)
- RJ45 female (input)
• 3.5 mm stereo jack (audio out)
- 5 V DC power port

Video Signal Input

• Signal type: VGA
• Connection type: RJ45

interface input

• Input voltage: 0.5 V p-p / 2.0 V p-p (min./max.)
• I/O impedance: 75 Ohms

Video Signal Output

• Signal type: VGA
• Connection type: HD15 female interface output
• Min./max. input voltage: 0.5 V p-p / 2.0 V p-p
• I/O impedance: 75 Ohms

Physical

• Dimensions: 81.5 x 43 x 23 mm (3.2 x 1.7 x 0.9 in.)
• Weight: 108 g (3.8 oz.)
• Housing: metal

Package Contents

• VGA Cat5/5e/6 Extender Receiver
- 5 V DC power adapter
- Reference guide

MANHATTAN® offers a complete line of PC Components, Peripherals, Cables and Accessories. Ask your local computer dealer for more information or visit us online at

www.manhattan-products.com

Copyright © MANHATTAN

All products mentioned are trademarks or registered trademarks of their respective owners.

RECEIVER INPUT

RECEIVER OUTPUT

CONNECTIONS:

• Connect the UTP Input (RJ45) to the UTP Output (RJ45) on the MANHATTAN Splitter/Extender Transmitter, Model 177252 using Cat5 or Cat6 cable (not included).
• Connect the VGA Output to the remote display.
• Connect the Audio Out to the remote audio device (speakers, headphones, etc.).
• Connect the included power adapter to the DC/5V jack, then plug the adapter into an AC outlet.

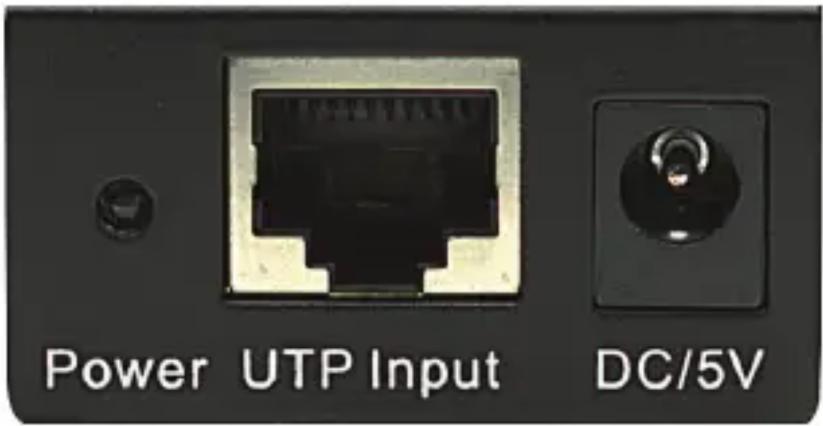

• Check that the Power LED is lit (next to the UTP Input (RJ45) jack to confirm that the device is operational.
• Adjust the Gain and Peak (located on the side of the receiver) levels as desired.

OPERATING GUIDELINES:

• Always make sure the proper power supply is being used before installation or operation.
• Use matched cable to avoid improper operation or damage.
• Ensure units are well ventilated and away from excessive heat and humidity/moisture.
• Never open the device(s) without professional assistance.
