Caractéristiques techniques	Norme Wi-Fi : 802.11ac, 802.11n, 802.11g, 802.11b
Vitesse de transmission	Jusqu'à 1160 Mbps (AC 866 Mbps + N 300 Mbps)
Ports Ethernet	1 port Gigabit Ethernet
Couverture Wi-Fi	Extension de la portée du réseau sans fil
Utilisation	Idéal pour étendre la portée du réseau domestique ou professionnel
Configuration	Configuration facile via l'interface web ou WPS
Maintenance	Firmware à jour recommandé pour de meilleures performances
Sécurité	Support des protocoles de sécurité WPA2, WPA3
Dimensions	Dimensions compactes pour un placement facile
Poids	Léger pour une installation discrète
Informations générales	Compatible avec tous les routeurs Wi-Fi standards

FOIRE AUX QUESTIONS - FRITZ!WLAN Repeater 1160 AVM

Comment configurer le AVM FRITZ!WLAN Repeater 1160 ?

Pour configurer le AVM FRITZ!WLAN Repeater 1160, branchez-le sur une prise électrique, puis connectez-vous à son réseau Wi-Fi. Ouvrez un navigateur et entrez 'fritz.repeater' dans la barre d'adresse. Suivez les instructions à l'écran pour le configurer avec votre réseau Wi-Fi existant.

Pourquoi le répétiteur ne capte-t-il pas le signal Wi-Fi ?

Assurez-vous que le répétiteur est placé à une distance raisonnable de votre routeur pour capter le signal. Évitez les obstacles tels que les murs épais ou les appareils électroménagers qui peuvent interférer avec la connexion.

Comment réinitialiser le AVM FRITZ!WLAN Repeater 1160 ?

Pour réinitialiser le répétiteur, appuyez sur le bouton 'WPS' et maintenez-le enfoncé pendant environ 10 secondes jusqu'à ce que le voyant LED clignote. Cela réinitialisera le dispositif aux paramètres d'usine.

Le AVM FRITZ!WLAN Repeater 1160 est-il compatible avec tous les routeurs ?

Oui, le AVM FRITZ!WLAN Repeater 1160 est compatible avec la plupart des routeurs Wi-Fi qui respectent les normes 802.11 b/g/n. Il est recommandé d'utiliser un routeur de la même marque pour une meilleure performance.

Comment mettre à jour le firmware du AVM FRITZ!WLAN Repeater 1160 ?

Pour mettre à jour le firmware, connectez-vous à l'interface utilisateur du répétiteur via 'fritz.repeater', allez dans les paramètres et recherchez la section 'Mise à jour du firmware'. Suivez les instructions pour effectuer la mise à jour.

Que faire si le signal Wi-Fi est toujours faible malgré l'utilisation du répétiteur ?

Essayez de repositionner le répétiteur pour qu'il soit plus proche du routeur. Vous pouvez également vérifier les réglages de bande de fréquence et vous assurer que le répétiteur est connecté à la bande de fréquence la plus forte.

Le AVM FRITZ!WLAN Repeater 1160 peut-il être utilisé à l'extérieur ?

Non, le AVM FRITZ!WLAN Repeater 1160 est conçu pour un usage intérieur uniquement. Pour une utilisation extérieure, il est préférable de rechercher un modèle spécifiquement conçu pour cet environnement.

MODE D'EMPLOI FRITZ!WLAN Repeater 1160 AVM

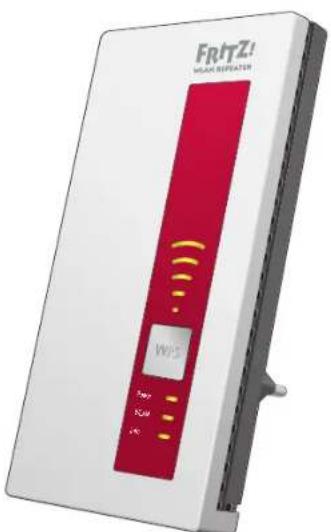

Contenu de la livraison et fonctionnalités Sécurité

•Démarrer la connexion rapide
*Activer la fonctionnalité WiFi Mesh
• Rétablir la configuration du fabricant

Fonction sans fi l

• Élargir le réseau sans fil
• Norme sans fil 802.11 n/g/b dans la bande des 2,4 GHz
- Norme sans fil 802.11 ac/n/a dans la bande des 5 GHz

Affi chage de l'état

• Qualité du signal radio sans fil
•État des connexions

Utilisez FRITZ!WLAN Repeater 1160 dans des endroits secs, sans poussière ni exposition directe aux rayons du soleil. Veillez à une aération suffi sante

- FRITZ!WLAN Repeater 1160 doit être utilisé à l'intérieur d'un bâtiment.

- Aucun liquide ne doit pénétrer à l'intérieur de FRITZ!WLAN Repeater 1160.

- Branchez FRITZ!WLAN Repeater 1160 sur une prise de courant facilement accessible.

- N'ouvrez pas FRITZ!WLAN Repeater 1160. Ouvrir le boîtier ou procéder à des réparations inappropriées peut vous mettre en danger.

- Avant de le nettoyer, débranchez FRITZ!WLAN Repeater 1160 du réseau d'alimentation électrique. Utilisez un chiff on humide pour le nettoyer.

FRITZ!WLAN Repeater 1160

Ce guide de démarrage rapide vous explique comment utiliser votre nouveau FRITZ!WLAN Repeater 1160. Pour de plus amples informations et pour tout détail technique, veuillez consulter le manuel PDF sur notre site be.avm.de/fr/service.

FRITZ!WLAN Repeater 1160 est un répéteur sans fil qui élargit la portée de votre réseau sans fil. Vos ordinateurs, tablettes, télévisions connectées et autres périphériques sans fil l peuvent utiliser le FRITZ!WLAN Repeater 1160 comme point d'accès à votre routeur Internet et votre réseau domestique. Au sein du réseau domestique de FRITZ!Box, FRITZ!WLAN Repeater 1160 applique automatiquement les paramètres de la FRITZ!Box. Avec une FRITZ!Box, bénéficiez également d'une fonctionnalité WiFi Mesh étendue à partir de FRITZ!OS 6.90. De plus amples informations sur ces avantages et l'installation de la fonctionnalité WiFi Mesh sont disponibles sur en.avm.de/mesh-networking (en anglais).

FRITZ!WLAN Repeater 1160 dans un réseau domestique

FRITZ!WLAN Repeater 1160 dispose d'une interface utilisateur accessible via un navigateur Internet sur tous les périphériques connectés.

Nous vous souhaitons de profi ter pleinement de votre FRITZ!WLAN Repeater 1160.

Voyants lumineux et touches

Les voyants lumineux indiquent l'état de fonctionnement :

	reste allumé clignote
	Qualité du signal radio sans fi l	La connexion à la station de base sans fi l est interrompue
Power	FRITZ!WLAN Repeater 1160 est prêt à l'emploi	• FRITZ!WLAN Repeater 1160 va démarrer.• FRITZIOS est en cours de mise à jour
WLAN	La fonction sans fi l est active	• Le WPS est en cours d'exécution, clignote rapidement : interruption de la connexion WPS• La fonctionnalité WiFi Mesh est activée• Les paramètres de l'accès vont être acceptés
Info Confi gurable dans l'interface utilisateur : accès invité au réseau sans fi l actif ou périphérique connecté à l'accès invite.
toutes		La confi guration du fabricant est en train d'être chargée

La touche WPS permet d'utiliser FRITZ!WLAN Repeater 1160 :

	Enfoncez la touche WPS
Exécuter le WPS / Activer la fonctionnalité WiFi Mesh	1 seconde
Connector à une autre base	6 secondes
Confi guration par défaut	15 secondes

Connector FRITZ!WLAN Repeater 1160 au réseau sans fi l en appuyant sur un bouton

Conditions requises (préconfi gurée dans votre FRITZ!Box)

La station de base sans fil doit supporter le cryptage WPA ou WPA2
- Le SSID (nom du réseau sans fil) de la station de base sans fil est paramétré pour être « visible » et le filtre d'adresses MAC est désactivé pour la première configuration.

Établir la connexion avec l'ordinateur

1. Branchez votre FRITZ!WLAN Repeater 1160 sur une prise de courant à proximité de votre station sans fi l (par ex. FRITZ!Box).
2. Enfoncez la touche WPS de votre FRITZ!WLAN Repeater 1160. Le voyant lumineux « WLAN » clignote.
3. Dans les 2 minutes qui suivent, enfoncez la touche WPS de votre station de base sans fil. À ce propos, veuillez tenir compte de la documentation de cet appareil. FRITZ!WLAN Repeater 1160 reprend le SSID (nom du réseau sans fil) et la clé réseau sans fil de votre station de base sans fil afin d'établir une connexion sans fil sécurisée. Cette connexion est établie avec succès lorsque les voyants lumineux « Power », « WLAN » et restent allumés en permanence.
4. Branchez FRITZ!WLAN Repeater sur une prise de courant se trouvant à peu près à mi-chemin entre votre station de base sans fil et les périphériques sans fil pour lesquels le réseau sans fi l doit être élargi.

FRITZ!WLAN Repeater 1160 est connecté à votre réseau domestique via un réseau sans fil. Vérifiez les paramétrages et procédez à une mise à jour le cas échéant Pour en savoir plus à ce sujet, consultez la page 46.

1

2

3
Réseau sans fi l

4

Connector au réseau sans fil via l'assistant

Conditions requises

Le filtre MAC doit être désactivé pour la première configuration. Ce paramètre est configuré par défaut sur FRITZ!Box.

Établir la connexion avec l'ordinateur

1. Branchez votre FRITZ!WLAN Repeater 1160 sur une prise de courant à proximité de votre station sans fi l (par ex. FRITZ!Box).
2. Démarrez le logiciel sans fil sur votre ordinateur, sélectionnez le réseau sans fil de votre FRITZ!WLAN Repeater 1160, puis lancez l'établissement d'une connexion.
3. Entrez la clé réseau. Sur FRITZ!WLAN Repeater 1160, la clé réseau par défaut est 00000000 (8 fois zéro).
   L'ordinateur établit une connexion avec FRITZ!WLAN Repeater 1160. Cette connexion est établie avec succès lorsque les voyants lumineux « Power », « WLAN » et restent allumés en permanence.
4. Branchez FRITZ!WLAN Repeater sur une prise de courant se trouvant à peu près à mi-chemin entre votre station de base sans fil et les périphériques sans fil pour lesquels le réseau sans fi l doit être élargi.

Démarrer l'assistant Confi guration

1. Lancez un navigateur Internet puis saisissez http://fritz.repeater dans la ligne d'adresse. L'assistant de confi guration apparaît.
2. Un assistant vous guide dans la configuration de la connexion sans fil entre FRITZ!WLAN Repeater 1160 et votre station de base sans fil.

FRITZ!WLAN Repeater 1160 est connecté à votre réseau domestique via un réseau sans fil. Vérifiez les paramétrages et procédez à une mise à jour le cas échéant. Pour en savoir plus à ce sujet, consultez la page 47.

FRITZ!WLAN Repeater dans le réseau domestique

Au sein du réseau domestique d'une FRITZ!Box, vos dispositifs FRITZ! fonctionnent de manière harmonieuse, simple et conviviale les uns avec les autres

Avec FRITZ!OS à partir de la version 6.90

- Lors de l'authentication auprès d'une FRITZ!Box avec FRITZ!OS version 6.90 ou ultérieure, le répéteur applique automatiquement les paramètres du réseau sans fi l de la FRITZ!Box.

- Si les paramètres de la FRITZ!Box ont été modifiés, le répéteur applique automatiquement les modifi cations.

- Les mises à jour pour le répéteur peuvent être eff ectuées directement au niveau de la représentation graphique de l'interface utilisateur de la FRITZ!Box sous Réseau domestique / Aperçu réseau dom.

- Le répéteur bénéficie d'une fonctionnalité WiFi Mesh étendue. Veuillez tenir compte des remarques disponibles sur en.avm.de/mesh-networking (en anglais).

Avec FRITZIOS jusqu'à la version 6.6x

- Lors de l'authentication auprès d'une FRITZ!Box avec FRITZ!OS jusqu'à la version 6.6x, le répéteur applique automatiquement les paramètres du réseau sans fi l de la FRITZ!Box.

- Les mises à jours pour le répéteur peuvent être eff ectuées au niveau de l'interface utilisateur de la FRITZ!Box sous Réseau domestique / Aperçu réseau dom.

Sur une station de base sans fi l d'un autre fabricant

- Lors de l'authentication par WPS auprès d'une station de base sans fi l, le répéteur reprend le SSID (nom du réseau sans fil) et la clé réseau sans fil de la station de base sans fi l.

- Vous effectuez les mises à jour directement au niveau de l'interface utilisateur de votre répéteur Système / Mise à jour.

Le répéteur dispose d'une interface utilisateur accessible via un navigateur Internet sur tous les périphériques connectés. Vous pouvez accéder à l'interface utilisateur du votre répéteur depuis n'importe lequel des périphériques connectés, à partir de l'adresse IP générée par votre station de base sans fi l. Compte de la documentation de votre station de base sans fi l.

Caractéristiques techniques

• Dimensions (L x l x P): environ 76,5 x 155 x 62,6 mm
  230 V, 50 Hz CA
  • de OC à +40 °C
  ● Puissance effective (max.) : 5,5 W
  ● Puissance effective (moyenne) : 3,3 W
• Poids : 151 g
• 4 antennes intégrées
• Réseau sans fil bi-bande AC + N (2,4 GHz et 5 GHz simultanément)
• Réseau sans fil : 802.11ac et 802.11n, compatibilité descendante avec 802.11g/b/a
• Réseau sans fil : jusqu'à 866 Mbit/s (5 GHz), jusqu'à 300 Mbit/s (2,4 GHz) (débits bruts, le débit de données utiles pouvant être atteint est inférieur à ces valeurs)
  WPA, WPA2 (802.11i)
• Vous trouverez des données techniques détaillées dans le manuel de la FRITZ!Repeater.

Fréquences radio et puissance de transmission

• Réseau sans fil 2,4 GHz : bande de fréquence 2,4 GHz – 2,483 GHz, max. 100 mW
• Réseau sans fil 5 GHz : bandes de fréquence 5,15 GHz – 5,35 GHz, max. 200 mW et 5,47 GHz – 5,725 GHz, max. 1000 mW
  Dans la bande des 5 GHz destinée aux réseaux sans fi I, la plage comprise entre 5,15 GHz et 5,35 GHz est réservée à une utilisation à l'intérieur. Cette restriction ou exigence s'applique dans les États membres de l'UE suivants : AT, BE, BG, CY, CZ, DE, DK, EE, EL, ES, FI, FR, HR, HU, IE, IT, LT, LU, LV, MT, NL, PL, PT, RO, SE, SI, SK, UK.

Confi guration système requise

• Station de base sans fil selon la norme sans fil 802.11ac, n, g, b ou a
• La station de base sans fi l doit impérativement prendre en charge les normes de cryptage WPA ou WPA2.
• Pour des débits de données maximums de 866 Mbit/s (5 GHz) ou 300 Mbit/s (2,4 GHz): station de base sans fil selon la norme 802.11ac (5 GHz) ou 802.11n (2,4 GHz).
• Pour 5 GHz et 2,4 GHz simultanément : station de base sans fil avec réseau sans fil bi-bande AC + N.
• Pour des fonctionnalités Mesh étendues : FRITZ!Box avec FRITZ!OS à partir de la version 6.90.
• Attribution d'adresse IP automatique (DHCP).
• Pour la première configuration avec WPS : station de base sans fil compatible avec le WPS dotée d'un micrologiciel actuel.
• Pour une première configuration sans le WPS : ordinateur avec réseau sans fil qui prend en charge la norme de cryptage WPA.

Élimination

Conformément aux prescriptions européennes, le FRITZ!WLAN Repeater 1160E et les câbles ne doivent pas être jetés avec les ordures ménagères. Quand ces éléments sont arrivés en fin de vie, veuillez les remettre aux services municipaux de gestion des déchets.

Volet juridique

Les mentions légales et les dispositions de licence en vigueur fi gurent dans

L'interface utilisateur sous Aide / Mentions légales.

Déclaration CE

AVM déclare par la présente que l'appareil est conforme aux exigences essentielles et aux instructions pertinentes des directives 2014/53/UE, 2009/125/CE et 2011/65/UE.

Vous trouverez la version longue de la déclaration de conformité CE à l'adresse http://en.avm.de/ce (en anglais).

CE

Diagnostic et maintenance

Le FRITZ!WLAN Repeater transmet des données de diagnostic à AVM pour nous aider à perfectionner notre produit. Vous bénéfii ciez ainsi directement d'optimisations et de mises à jour de FRITZ!OS. Vous trouverez de plus amples informations dans l'aide de l'interface utilisateur de http://fritz.repeater.

Garantie du fabricant

En tant que fabricant de ce produit original, nous vous offrons 5 ans de garantie sur le matériel. La garantie commence à courir à compter de la date d'achat par le premier utilisateur final. Vous pourrez prouver le respect du délai de garantie en présentant l'original de la facture ou des documents similaires. Vos droits à garantie découlant du contrat d'achat de même que vos droits légaux ne sont pas limités par cette garantie.

Pendant la période de garantie, nous remédions à toute défectuosité inopinée du produit qui serait incontestablement à imputer à des vices de matériel ou de fabrication. Cependant, nous avons le regret de devoir exclure toute défectuosité qui résulterait d'une installation non conforme aux instructions, d'un maniement inapproprié, du non-respect du manuel, d'une usure normale ou encore de dysfonctionnements dans l'environnement du système (matériel ou logiciel de tierces personnes). Nous sommes libres de choisir entre une réparation ou une livraison de remplacement. La présente garantie n'établit aucun autre droit que le droit, mentionné dans les présentes conditions de garantie, à la suppression des défectuosités du produit.

Nous vous garantissons que le logiciel est conforme aux spécifications générales mais ne vous garantissons pas qu'il correspond à vos besoins individuels. Les frais d'expédition ne vous seront pas remboursés. Tout produit remplacé redevient notre propriété. Les prestations de garantie n'entraînent ni une prolongation ni un renouvellement de la période de garantie. Si nous refusons un droit à garantie, ce droit est frappé de prescription au plus tard six mois après notre refus.

La présente garantie est soumise au droit allemand à l'exclusion de la Convention des Nations Unies sur les contrats de vente internationale de marchandises (CVIM).
