Caractéristiques Techniques	Norme Wi-Fi : 802.11ac/n/g/b/a, Débit maximal : 1750 Mbps, Fréquences : 2,4 GHz et 5 GHz
Utilisation	Amplification du signal Wi-Fi, Extension de la portée du réseau sans fil, Compatible avec tous les routeurs Wi-Fi standards
Maintenance et Réparation	Mise à jour du firmware via l'interface utilisateur, Réinitialisation aux paramètres d'usine en cas de problème
Sécurité	Support des protocoles de sécurité WPA2, WPA, WEP, Fonctionnalité de filtrage d'adresse MAC
Informations Générales	Dimensions : 12,5 x 8,5 x 6,5 cm, Poids : 0,3 kg, Alimentation : 230 V, Garantie : 5 ans

FOIRE AUX QUESTIONS - FRITZ!Repeater 1750E AVM

Comment configurer le FRITZ!Repeater 1750E pour la première fois ?

Pour configurer le FRITZ!Repeater 1750E, branchez-le à une prise électrique, connectez-vous au réseau Wi-Fi du répéteur via votre appareil, puis ouvrez un navigateur et accédez à l'adresse 'fritz.repeater' pour suivre les instructions de configuration.

Que faire si le FRITZ!Repeater 1750E ne sConnecte pas au réseau Wi-Fi ?

Assurez-vous que le mot de passe du Wi-Fi est correct. Si le problème persiste, réinitialisez le répéteur en appuyant sur le bouton de réinitialisation pendant environ 10 secondes, puis essayez de le configurer à nouveau.

Comment vérifier l'état de la connexion du FRITZ!Repeater 1750E ?

Connectez-vous à l'interface utilisateur du répéteur via un navigateur à l'adresse 'fritz.repeater', puis consultez la section 'État de la connexion' pour voir si le répéteur est correctement connecté au réseau.

Le FRITZ!Repeater 1750E ne couvre pas toute ma maison, que puis-je faire ?

Essayez de repositionner le répéteur à mi-chemin entre votre routeur et la zone où le signal est faible. Évitez les obstacles comme les murs épais et les appareils électroniques qui peuvent interférer avec le signal.

Comment mettre à jour le firmware du FRITZ!Repeater 1750E ?

Accédez à l'interface utilisateur à l'adresse 'fritz.repeater', allez dans la section 'Mise à jour' et suivez les instructions pour télécharger et installer la dernière version du firmware.

Que faire si le FRITZ!Repeater 1750E se déconnecte régulièrement ?

Vérifiez la stabilité de votre connexion Internet. Si le problème persiste, essayez de changer le canal Wi-Fi dans les paramètres de votre routeur pour réduire les interférences.

Comment réinitialiser le FRITZ!Repeater 1750E aux paramètres d'usine ?

Pour réinitialiser le répéteur, maintenez le bouton de réinitialisation enfoncé pendant environ 10 secondes jusqu'à ce que le témoin lumineux clignote. Cela rétablira les paramètres d'usine.

Le FRITZ!Repeater 1750E est-il compatible avec tous les routeurs ?

Oui, le FRITZ!Repeater 1750E est compatible avec la plupart des routeurs Wi-Fi, mais il fonctionne optimalement avec les routeurs AVM.

MODE D'EMPLOI FRITZ!Repeater 1750E AVM

Contenu de la livraison et fonctionnalités Sécurité

•Lancer le WPS
•Activer la fonctionnalité WiFi Mesh
• Rétablir la configuration du fabricant

La fonction sans fi'l

• Élargir le réseau sans fil
• Norme sans fil 802.11b/g/n dans la bande des 2,4 GHz
• Norme sans fil 802.11ac/n/a dans la bande des 5 GHz

Affir chage d'ètétat

• Qualité du signal radio sans fil
• État des connexion

Prise femelle LAN

•Raccorder les périphériques réseau à l'aide d'un câble
•Raccorder un routeur Internet à l'aide d'un câble

• Utilisez FRITZ!WLAN Repeater 1750E dans des endroits secs, sans poussière ni exposition directe aux rayons du soleil, et avec une aération suffi sante.
• FRITZ!WLAN Repeater 1750E doit être utilisé à l'intérieur d'un bâtiment. Aucun liquide ne doit pénétrer à l'intérieur.
• Branchez FRITZ!WLAN Repeater 1750E sur une prise de courant facilement accessible.
• N'ouvrez pas FRITZ!WLAN Repeater 1750E. Ouvrir le boîtier ou procéder à des réparations inappropriées peut vous mettre en danger.
• Avant de le nettoyer, débranchez FRITZ!WLAN Repeater 1750E du réseau d'alimentation électrique. Utilisez un chiff on humide pour le nettoyer.

FRITZ!WLAN Repeater 1750E

Ce guide de démarrage rapide vous explique les possibilités d'utilisation votre nouveau FRITZ!WLAN Repeater 1750E. Pour de plus amples informations et pour tout détail technique, veuillez consulter le manuel (PDF) sur notre site be.avm.de/fr/service/.

FRITZ!WLAN Repeater 1750E est un répéteur sans fil qui élargit la portée de votre réseau sans fil. Vos ordinateurs, tablettes, télévisions connectées et autres périphériques sans fi l peuvent utiliser le FRITZ!WLAN Repeater 1750E comme point d'accès à votre routeur Internet et votre réseau domestique. Au sein du réseau domestique de FRITZ!Box, FRITZ!WLAN Repeater 1750E applique automatiquement les paramètres de la FRITZ!Box. Avec une FRITZ!Box, bénéficiez également d'une fonctionnalité WiFi Mesh étendue à partir de FRITZ!OS 6.90. De plus amples informations sur ces avantages et l'installation de la fonctionnalité WiFi Mesh sont disponibles sur en.avm.de/mesh-net-

working (en anglais).

FRITZIWLAN Repeater 1750E dispose d'une interface utilisateur accessible via un navigateur Internet sur tous les périphériques connectés.

Nous vous souhaitons de profi ter pleinement de votre FRITZ!WLAN Repeater 1750E.

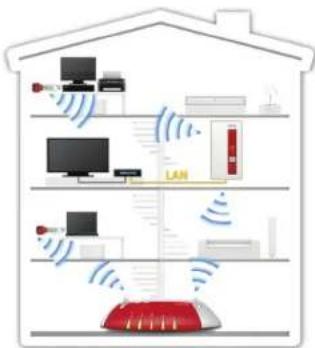

FRITZ!WLAN Repeater 1750E dans un réseau domestique

Types de fonctionnement

FRITZ!WLAN Repeater 1750E prend en charge deux types de fonctionnement :

Pont sans fil (préconfiguré)

Le pont sans fil connecte FRITZ!WLAN Repeater 1750E à votre routeur Internet via le réseau sans fil. Les ordinateurs et autres périphériques réseau sont connectés à FRITZ!WLAN Repeater 1750E via le réseau sans fil ou à l'aide d'un câble LAN. Veuillez vous reporter à la description figurant en page 46.

((Réseu sans fil)) ((Réseu sans fil)) LAN

Pont LAN

Le pont LAN connecte FRITZ!WLAN Repeater 1750E à votre routeur Internet à l'aide d'un câble LAN. Les ordinateurs et autres périphériques réseau sont connectés à FRITZ!WLAN Repeater 1750E par le biais du réseau local sans fil. Le mode « pont LAN » peut être configuré sur l'interface utilisateur de FRITZ!WLAN Repeater 1750E. À ce sujet veuillez également consulter le manuel de l'utilisateur de FRITZ!WLAN Repeater 1750E disponible sur be.avm.de/fr/service/.

LAN ((Réseu sans fili))

Connector FRITZ!WLAN Repeater 1750E au réseau sans fi l en appuyant sur un bouton

Conditions requises (préconfi gurée dans votre FRITZ!Box)

La station de base sans fil doit supporter le cryptage WPA ou WPA2
- Le SSID (nom du réseau sans fil) de la station de base sans fil est paramétré pour être « visible » et le filtre d'adresses MAC est désactivé pour la première configuration.
1. Branchez votre FRITZ!WLAN Repeater 1750E sur une prise de courant à proximité de votre station sans fi l (par ex. FRITZ!Box).
2. Enfoncez la touche « WPS » de votre FRITZ!WLAN Repeater 1750E. Le voyant lumineux « WLAN » clignote.
3. Dans les 2 minutes qui suivent, enfoncez la touche WPS de votre station de base sans fil. À ce propos, veuillez tenir compte de la documentation de cet appareil. FRITZIWLAN Repeater 1750E reprend le SSID (nom du réseau sans fil) et la clé réseau sans fil de votre station de base sans fil afin d'établir une connexion sans fil i sécurisée. Cette connexion est établie avec succès lorsque les voyants lumineux « Power », « WLAN » et restent allumés en permanence.
4. Branchez FRITZ!WLAN Repeater sur une prise de courant se trouvant à peu près à mi-chemin entre votre station de base sans fil et les périphériques sans fil pour lesquels le réseau sans fi I doit être élargi.

FRITZ!WLAN Repeater 1750E est connecté à votre réseau domestique via un réseau sans fil. Vérifiez les paramétrages et procédez à une mise à jour le cas échéant. Pour en savoir plus à ce sujet, consultez la page 46.

1

2

3

4

Connector au réseau sans fil via l'assistant

Conditions requises

Le filtre MAC doit être désactivé pour la première configuration. Ce paramètre est configuré par défaut sur FRITZIBox.

Établir la connexion avec l'ordinateur

Branchez votre FRITZ!WLAN Repeater 1750E sur une prise de courant à proximité de votre station sans fi l (par ex. FRITZ!Box).

Démarrez le logiciel sans fil sur votre ordinateur, sélectionnez le réseau sans fil de votre FRITZ!WLAN Repeater 1750E, puis lancez l'établissement d'une connexion.

Entrez la clé réseau. Sur FRITZ!WLAN Repeater 1750E, la clé réseau par défaut est 00000000 (8 fois zéro).

L'ordinateur établit une connexion avec FRITZ!WLAN Repeater 1750E. Cette connexion est établie avec succès lorsque les voyants lumineux « Power », « WLAN » et restent allumés en permanence.

Branchez FRITZ!WLAN Repeater sur une prise de courant se trouvant à peu près à michemin entre votre station de base sans fil et les périphériques sans fil pour lesquels le réseau sans fil doit être élargi.

Démarrer l'assistant Confi guration

Lancez un navigateur Internet puis saisissez http://fritz.repeater dans la ligne d'adresse. L'assistant de confi guration apparaît.

L'assistant vous guide dans la configuration de la connexion sans fil entre FRITZ!WLAN Repeater 1750E et votre station de base sans fi l.

FRITZIWLAN Repeater 1750E est connecté à votre réseau domestique via un réseau sans fil. Vérifiez les paramétrages et procédez à une mise à jour le cas échéant.

FRITZ!WLAN Repeater dans le réseau domestique

Au sein du réseau domestique d'une FRITZ!Box, vos dispositifs FRITZ! fonctionnent de manière harmonieuse, simple et conviviale les uns avec les autres

Avec FRITZ!OS à partir de la version 6.90

- Lors de l'authentication auprès d'une FRITZ!Box avec FRITZ!OS version 6.90 ou ultérieure, le répéteur applique automatiquement les paramètres du réseau sans fi l de la FRITZ!Box.

- Si les paramètres de la FRITZ!Box ont été modifiés, FRITZ!WLAN Repeater 1750E applique automatiquement les modifi cations.

- Les mises à jour pour le répéteur peuvent être eff ectuées directement dans l'interface utilisateur de la FRITZ!Box sous « Réseau domestique/Aperçu réseau dom. ».

- Le répéteur bénéficie d'une fonctionnalité WiFi Mesh étendue. Veuillez tenir compte des remarques disponibles sur en.avm.de/mesh-networking (en anglais).

Avec FRITZIOS jusqu'à la version 6.6x

- Lors de l'authentication auprès d'une FRITZ!Box avec FRITZ!OS jusqu'à la version 6.6x, le répéteur applique automatiquement les paramètres du réseau sans fi l de la FRITZ!Box.

- Les mises à jours pour le répéteur peuvent être eff ectuées dans l'interface utilisateur de la FRITZ!Box sous « Réseau domestique/Aperçu réseau dom. ».

Sur une station de base sans fi l d'un autre fabricant

- Lors de l'authentication par WPS auprès d'une station de base sans fi I, FRITZ!WLAN Repeater reprend le SSID (nom du réseau sans fi I) et la clé réseau sans fi I de la station de base sans fi I.

- Vous effectuez les mises à jour directement au niveau de l'interface utilisateur de votre répéteur « Système/Mise à jour ».

FRITZ!WLAN Repeater dispose d'une interface utilisateur accessible via un navigateur Internet sur tous les périphériques connectés.

Vous pouvez accéder à l'interface utilisateur du votre répéteur depuis n'importe lequel des périphériques connectés, à partir de l'adresse IP générée par votre station de base sans fi I. Compte de la documentation de votre station de base sans fi I.

Voyants lumineux et touche

Les voyants lumineux indiquent l'état de fonctionnement de FRITZ!WLAN Repeater 1750E :

	reste allumé Clignote
	Qualité du signal radio sans fi l	La connexion à la station de base sans fi l est interrompue
Power	FRITZ!WLAN Repeater 1750E est prêt à l'emploi	● FRITZ!WLAN Repeater 1750E va démarrer. ● FRITZ!OS est en cours de mise à jour
WLAN	La fonction sans fil est active	● Le WPS est en cours d'exécution, clignote rapidement : interruption de la connexion WPS ● la fonctionnalité WiFi Mesh est activée ● Les paramètres de l'accès sans fil vont être acceptés
LAN	Périphérique réseau connecté
toutes		La confi guration du fabricant est en train d'être chargée

La touche « WPS » permet d'utiliser FRITZ!WLAN Repeater 1750E :

	Enfoncez la touche « WPS »
Exécuter le WPS / Activer la fonctionnalité WiFi Mesh	1 seconde
Connector à une autre base	6 secondes
Confi guration par défaut	15 secondes

Caractéristiques techniques

● Dimensions : 76,5 mm x 155 mm x 62,6 mm
● Tension de service : 230 V, 50 Hz A/C
● Température de service :
de 0°C à +40°C
● Puissance effective (max.) : 5,5 W
● Puissance effective ( ): 3,3 W
- Poids: 151 g
- Ethernet Gigabit : port réseau via une prise femelle RJ45 (10/100/1000 Base-T)
- 6 antennes intégrées
- Réseau sans fil : WiFi bi-bande AC + N (2,4 GHz et 5 GHz simultanément)
- Réseau sans fil : 802.11ac et 802.11n, compatibilité descendante avec 802.11g/b et a
- Réseau sans fil : jusqu'à 1300 Mbit/s (5 GHz), jusqu'à 1750 Mbit/s (2,4 GHz) (débits bruts, le débit de données utiles pouvant être atteint est inférieur à ces valeurs)

- Vous trouverez des données techniques détaillées dans le manuel de la FRITZ!Box.

Fréquences radio et puissance de transmission

• Réseau sans fil bande de fréquence 2,4 GHz : 2,4 GHz - 2,483 GHz, max. 100 mW
• Réseau sans fil bandes de fréquence 5 GHz : 5,15 GHz – 5,35 GHz, max. 200 mW et 5,47 GHz – 5,725 GHz, max. 1000 mW
  Dans la bande des 5 GHz destinée aux réseaux sans fi I, la plage comprise entre 5,15 GHz et 5,35 GHz est réservée à une utilisation à l'intérieur. Cette restriction ou exigence s'applique dans les États membres de l'UE suivants : AT, BE, BG, CY, CZ, DE, DK, EE, EL, ES, FI, FR, HR, HU, IE, IT, LT, LU, LV, MT, NL, PL, PT, RO, SE, SI, SK, UK.

Confi guration système requise

• Station de base sans fil conformément à IEEE 802.11ac jusqu'à 1300 Mbit/s, 5 GHz ou IEEE 802.11n jusqu'à 1750 Mbit/s, 2,4 GHz
• Compatibilité descendante avec WiFi 802.11g, b et a
• Réseau sans fil bi-bande AC + N (2,4 GHz et 5 GHz) simultanément
• Pour des fonctionnalités Mesh étendues : FRITZ!Box avec FRITZ!OS à partir de la version 6.90
• Pour la fonction WPS : station de base sans fi l compatible avec le WPS dotée d'un micrologiciel actuel
• Pour une première configuration du réseau sans fil sans le WPS : client sans fil prenant en charge la norme de cryptage WPA
• Pour une première configuration du réseau sans fi l avec l'assistant d'installation : Microsoft Windows 10, Windows 8, ou Windows 7, accès à Internet
• Pour une première configuration du réseau sans fil : si elle est active, l'adresse MAC de FRITZ!WLAN Repeater doit être saisie comme exception dans le filtre d'adresses MAC de la station de base sans fi l.

Diagnostic et maintenance

Le FRITZ!WLAN Repeater transmet des données de diagnostic à AVM pour nous aider à perfectionner notre produit. Vous bénéfii ciez ainsi directement d'optimisations et de mises à jour FRITZ!OS. Vous trouverez de plus amples informations dans l'aide de l'interface utilisateur de http://fritz.repeater

Volet juridique

Les mentions légales et les dispositions de licence en vigueur fi gurent dans l'interface utilisateur sous « Aide / Mentions légales ».

Déclaration de conformité CE

CE AVM déclare par la présente que l'appareil est conforme aux exigences essentielles et aux instructions pertinentes des directives 2014/53/UE, 2009/125/CE et 2011/65/UE. Vous trouverez la version longue de la déclaration de conformité CE à l'adresse http://en.avm.de/ce (en langue anglaise).

Élimination

Conformément aux prescriptions européennes, FRITZ!WLAN Repeater 1750E et les câbles ne doivent pas être jetés dans les ordures ménagères. Quand ces éléments sont arrivés en fi n de vie, veuillez les remettre aux services municipaux de gestion des déchets.

Garantie du fabricant

En tant que fabricant de ce produit original, nous vous offrons une garantie de 5 ans sur le matériel. La garantie commence à courir à compter de la date d'achat par le premier utilisateur final. Vous pourrez prouver le respect du délai de garantie en présentant l'original de la facture ou des documents similaires. Vos droits à garantie découlant du contrat d'achat de même que vos droits légaux ne sont pas limités par cette garantie.

Pendant la période de garantie, nous remédions à toute défectuosité inopinée du produit qui serait incontestablement imputable à des vices de matériel ou de fabrication. Cependant, nous avons le regret de devoir exclure toute défectuosité qui résulterait d'une installation non conforme aux instructions, d'un maniement inapproprié, du non respect du manuel, d'une usure normale ou encore de dysfonctionnements dans l'environnement du système (matériel ou logiciel de tierces personnes). Nous sommes libres de choisir entre une réparation ou une livraison de remplacement. La présente garantie n'établit aucun autre droit que le droit, mentionné dans les présentes conditions de garantie, à la suppression des défectuosités du produit.

Nous vous garantissons que le logiciel est conforme aux spécifications générales mais ne vous garantissons pas qu'il correspond à vos besoins individuels. Les frais d'expédition ne vous seront pas remboursés. Tout produit remplacé redevient notre propriété. Les prestations de garantie n'entraînent ni une prolongation ni un renouvellement de la période de garantie. Si nous refusons un droit à garantie, ce droit est frappé de prescription au plus tard six mois après notre refus.

La présente garantie est soumise au droit allemand à l'exclusion de la Convention des Nations Unies sur les contrats de vente internationale de marchandises (CVIM).
